Выбор подрозетника и его установка в гипсокартон

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

  • ноль рабочий – N (преимущественно синего цвета);
  • фаза – L (коричневый);
  • заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

  1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
  2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
  3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
  4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
  5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;
  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Установка подрозетников своими руками.

Первое, что необходимо сделать, при установке подрозетника любого вида – это разметить место его будущего размещения на стене. А вот далее процесс монтажа будет уже определять материалом, из которого последняя была сделана.

Установка подрозетников в бетонную стену.

Если вам необходимо установить подрозетник в бетонную стену, вам понадобится первым делом сделать нишу в стене, габаритами немного более самого подрозетника. Для этих целей может использоваться:

1. Цилиндрическую коронку необходимого диаметра по бетонным (кирпичным) стенам.

Такая коронка в своей середине имеет направляющее сверло с победитовым наконечником. Причем непосредственно на самой коронке могут располагаться как победитовые напайки, так и алмазное режущее напыление.

Для справки: коронка с алмазным напылением позволяет делать более качественное отверстие, но она стоит дороже свое собрата с победитовыми напайками. Зато при работе с последним допускается использование перфоратора в ударном режиме, а при алмазном напылении – нет, так как такой режим быстро повреждает саму коронку.

Само отверстие, как я уже обмолвился выше, делается при помощи перфоратор или дрели, глубиной на 4-5 мм больше самого подрозетника.

2. Болгарку.

С ее помощью вырезаются прямоугольные пазы по всему периметру отверстия, после чего из его центра выбивается бетон.

После того как отверстие в бетонной стене будет готово, подрозетник крепится в данном углублении на штукатурную либо гипсовую смесь с одним главным условием: расположение винтов крепления будущей розетки (выключателя) должно быть в линию по уровню.

Но не забудьте, что внутрь подрозетника перед его монтажом должна быть введена проводка. Отверстие под ввод проводки делается в корпусе подрозетника. При этом разметка места под прорезку таких отверстий в подрозетнике, скорее всего, будет уже обозначено производителем.

Установка подрозетников в бетонную стену видео

Установка подрозетников в кирпичной стене.

Осуществляется тем же самым образом, что и монтаж их в бетонную стену.

Установка подрозетников в кирпичной стене видео

Установка подрозетников в гипсокартон, ДСП.

Основное отличие установки порозетника в гисокартон либо другой листовой материл состоит в способе проделывания отверстия в стене, а также виде его крепления. В остальном же все опять идентично выше описанному.

Итак, отверстие в гипсокартоне (ДСП) под будущий подрозетник всегда делается цилиндрической коронкой по дереву необходимого диаметра. Затем в него необходимым образом (каким – описано выше) устанавливается подрозетник и закрепляется при помощи зажимных элементов, предусмотренных конструкцией последнего.

После установки подрозетника производится монтаж розеток (выключателей) в соответствии с ПУЭ (правила установки электроустановок).

Если будете осуществлять данные работы самостоятельно, обязательно найдите и изучите данные правила, ведь, как известно, короткое замыкание электропроводки — одна из самых распространенных причин пожара, а значит – только соблюдение ПУЭ поможет сохранить вашу жизнь и имущество!

Установка подрозетников в гипсокартон видео

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля

Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

Крепление розетки в подрозетник

Перед тем как устанавливать розетку в подрозетник, необходимо ее разобрать. То есть, снимается декоративная панель, расслабляются зажимные (клеммные) винты. После чего в клеммы вставляются концы электрического провода, здесь же и зажимаются винтами. Теперь можно установить и саму розетку.

Способов поставить розетку в гипсокартон много — все зависит от ее конструкции.

  1. С помощью распорных лапок.
  2. Монтажными винтами в подрозетнике.

Если прибор установлен и закреплен, надо начинать монтировать металлическую планку, которая обеспечит надежное крепление розетки к гипсокартону. Остается лишь установить декоративную панель.

Иногда приходится устанавливать сразу несколько розеток в гипсокартон

Поэтому очень важно правильно сделать разметку и высверлить отверстия
Их центры должны располагаться на одном уровне по горизонтали.
Чтобы надежно закрепить розетку в стене из гипсокартона, необходимо проверить, насколько прочно провода зажаты в клеммах.
Обратите внимание, чтобы электрическая проводка не собралась на дне подрозетника. Лучше, если их углубить под дно приспособления.
Монтаж выключателя проводится точно так же, как установка самой розетки
Единственное отличие – это сама конструкция выключателя, плюс подводка фазного провода

Если к розетке подходят фаза и ноль, то к выключателю только фаза.

Для тех, кто не совсем понял, как провести монтаж розетки, предлагаем посмотреть видео – установка розетки в гипсокартон. Если и после этого у вас появились вопросы, мы готовы обсудить все это. Наши специалисты с удовольствием ответят на них.

Установка подрозетников в гипсокартон

Для того чтобы монтировать подрозетники в гипсокартон корректно, следует подготовить стену к установке. Соответствующие подразделы помогут читателю узнать важную информацию о монтаже.

Подготовка к работе

  1. Выбрав место, где будет находится выход электрического кабеля, следует хорошо обработать участок стены, нанеся достаточный слой шпаклевки на стену – она делает ГКЛ крепче перед сверлением. Также рекомендуется пропитать листы стройматериала грунтовкой, которая также после высыхания придает дополнительную твердость, не давая гипсокартону крошиться.
  2. После первоначальной подготовки покрытия в нем нужно проделать отверстие (отверстия). Их можно сделать с помощью:
  • специальной насадки на дрель (коронки);
  • обычного сверла и строительного ножа.

Коронка для подрозетников представляет собой особое сверло по гипсокартону, имеющее цилиндр с кромкой из острых зубчиков (непосредственно коронка). Она позволяет проводить эффективное сверление материала для получения ровных отверстий. Коронка по гипсокартону для розеток имеет стандартный размер 68-70 мм, однако, есть насадки и других диаметров.

При установке розеток в гипсокартон рекомендуется использовать именно коронку: эта насадкаделает срезы ровными и аккуратными.

Чтобы не разорвать ГКЛ, надавливать при сверлении следует умеренно. В ином случае придется тратить время на устранение последствий разрыва.

Диаметр отверстия определяется точно в зависимости от размера подрозетника: он должен вставляться достаточно туго, впритык. Общепринятым диаметром подрозетника для гипсокартона считается значение 68 мм. На лист нужно приложить подрозетник и обвести его маркером, оставляя отметки на ГКЛ, однако сверлить чуть шире полученного диаметра. Вся работа производится с лицевой стороны.

Внимание! После сверления края отверстия также следует обработать шпаклевкой и грунтовкой: все это нужно для долгой эксплуатации электроразьема

  1. Установка подрозетников в гипсокартон отличается от монтажа розеток в бетон. Фурнитура инструмента имеет две пары винтов, первая утоплена в пластике, необходима, чтобы фиксировать положение, а вторая находится снаружи и служит для крепления подрозетника к ГКЛ с помощью специальных «лапок», которые прижимают, создают упор.

На задней стороне подрозетника имеются помеченные заготовки отверстий для электрических кабелей. Их нужно вырезать с помощью строительного ножа.

После подготовки входного отверстия и самого инструмента можно начинать монтаж.

  1. Первоначально требуется подвести нужные кабели и провода к отверстиям.

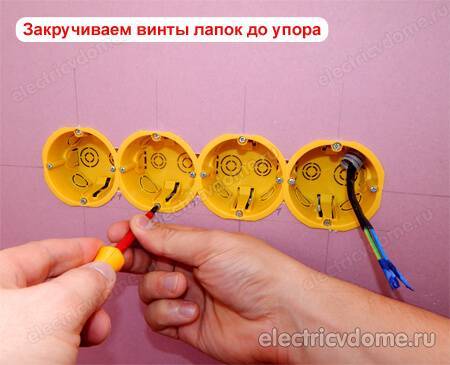

  2. Вставить и закрепить инструмент в гипсокартоне. После введения «лапки» поставить в перпендикулярное по отношению к подрозетнику положение и начать закручивать винты.

Важно! При закручивании нужно прикладывать умеренные усилия, чтобы не нарушить целостность ГКЛ и одновременно прочно закрепить подрозетник, чтобы он не болтался. Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно

Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно.

  1. Место установки нужно зашпаклевать. Это также важный момент, игнорировать который не стоит, поскольку шпаклевка сделает место, где будет находиться электроразъем, более крепким и долговечным.

Выбор, разметка и монтаж блока подрозетников в гипсокартон

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т. п.), размещаемых в одной рамке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать. Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырех коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определенной схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвертом снова одна.

Чтобы максимально осветить процедуру разметки, разберем процесс на примере монтажа блока из четырех подрозетников фирмы Schneider Electric. Отметим, что приведенная схема актуальна и для продукции других производителей. Образец коробки имеет металлические лапки и размер ее 68×60. Используются в перегородках для скрытой проводки. Есть возможность соединить их между собой, когда нужно установить несколько штук подряд.

Основание имеет полипропиленовую фактуру. Цена одной единицы товара 12 рублей. Ведь задержание огня является его главной целью коробки в аварийной ситуации, так как гипсокартон горючий материал, и пожар может распространиться в считанные секунды.

Следует отметить, что для установки нескольких розеток производители создают специально оборудованные блоки подрозетников, с помощью которых электрификация более удобна.Внимание! После сверления края отверстия также следует обработать шпаклевкой и грунтовкой: все это нужно для долгой эксплуатации электроразьема

Коронка по гипсокартону 68 мм: виды, характеристики, нюансы применения

Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.Узнать, как осуществляется монтаж розетки при помощи биметаллической коронки, диаметр которой составляет 68 мм, с соблюдением норм установки, можно на примере видео ниже.Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм.

К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр. Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля.

  • с наличием закрывающейся шторки, чтобы обезопасить детей от поражения электротоком;
  • с защитой от воздействия влаги и прочих агрессивных сред – подходят для установки в экстремальных помещениях (кухне, ванной);
  • оснащенные заземляющим контактом.

Устройство монтажной коробки под розетку

Дополнительная информация по теме:

  • Чем скрыть неровности на потолке из гипсокартона
  • Какое расстояние должно быть между профилями для гипсокартона на стене
  • Потолок из гипсокартона небо с облаками фото
  • Что можно использовать вместо гипсокартона для внутренней отделки
  • Теплица с каркасом из оцинкованного профиля для гипсокартона

Процесс сверления

Как только подготовительные работы в виде обработки стены и нанесения разметки окончены, самое время приступать к сверлению отверстий. Для этого наилучшим выходом было бы иметь специальную насадку на дрель, при помощи которых без труда просверливается отверстие необходимого диаметра, однако если таковых приспособлений у вас нет, достаточно будет приобрести обычное сверло большого диаметра и иметь под рукой монтажный нож. С такими простыми инструментами можно без труда установить подрозетники для гипсокартона, главное в этом деле помнить, что отверстие должно быть строго заданного диаметра и элемент розетки должен входить в него впритык, только так можно достигнуть должной фиксации и безопасности.

Подготовка отверстия под розетку или выключатель

Когда Вы выбрали место для установки розетки или выключателя, приступаем к основному процессу работы — подготовке отверстия в гипсокартоне. В это отверстие закрепляется пластиковый подрозетник.

Приобретая подрозетник в магазине обратите внимание чтобы он был специально для гипсокартона, а не для простой стены. Подрозетник для гипсокартона отличается наличием специальных лапок передвигающихся на винтах для закрепления в листовом материале

Последовательность выполнения работ следующая:

Размечаем высоту расположения розетки и с помощью уровня проводим горизонтальную и вертикальную линии.

Совет: Если в данном месте предполагается установка группы розеток, то вертикальные линии располагаем на расстоянии 72 мм, именно столько необходимо чтобы подрозетники встали на место не перекрывая друг друга упорной окантовкой.

Закрепив коронку на 68 мм в шуруповерт высверливаем отверстие, установив направляющее сверло точно в перекрестие линий. При отсутствии дрели или шуруповерта можно использовать пилки по металлу.

Если гипсокартоном обшита капитальная стена, убедитесь что подрозетник не будет в неё упираться, в противном случае, используя перфоратор (если есть) или долото по бетону, придется снимать слой бетона на стене.

Когда все отверстия готовы можно переходить к установке подрозетников.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.
