Полувальмовая крыша
Сложная кровля, весьма оригинальная с дизайнерской точки зрения. Выше мы определили, что вальм – это треугольный скат на фронтоне дома. Различаются вальмы и полувальмы своими размерами и расположением.
Крыша полувальмовая двухскатная
Полувальмовые крыши бывают двух- и четырехскатные. У двухскатной крыши вальм очень короткий и располагается в верхней части. У четырехскатной он начинается в средней части трапеции и выходит на нижний уровень всей крыши.
Крыша полувальмовая четырехскатная
Два типа полувальмовых крыш – голландский и датский – различаются между собой количеством скатов. Голландский тип – двухскатная крыша с небольшими окнами на фронтонах более предпочтителен перед четырехскатным датским. Выбор двухскатной конструкция вполне оправдан, потому что потолок имеет только два скоса и мансарда получается более просторной и светлой.
Какой выбрать дизайн дома с плоской крышей?
В случае домов с плоской крышей можно использовать фасад в стиле модерн или природные элементы, такие как камень и дерево. Они добавят шарма любому одноэтажному дому с плоской крышей, а также двухэтажным домам. В некоторых случаях односемейные дома с плоской крышей отделывают классическим клинкерным кирпичом, но внешний вид можно также разбавить с помощью архитектурных деталей — стали или большого остекления, что способствует использованию солнечной энергии для обогрева жилых помещений.
Предложения современных домов с плоской крышей включают множество вариантов визуально интересных объектов. Это могут быть дома с отделкой из камня, стали и дерева, соответствующие различным направлениям строительства. Современный односемейный дом с плоской крышей, увенчанный садом или даже открытым бассейном, будет выгодно выделяться среди других.
Небольшой дом с плоской крышей простой формы, несомненно, энергоэффективен, а использование фотоэлектрических панелей или коллекторов, тепловых насосов и большого остекления, позволяющего использовать солнечное излучение для обогрева жилых комнат и сделает его даже пассивным домом.
Одноэтажный дом с плоской крышей до 100 кв. — хороший выбор для всех людей, которые хотят иметь небольшой объект, в котором с комфортом могут разместиться 2-3 человека. Это будет хорошее предложение для пожилых людей из-за отсутствия внутренней лестницы.
Из чего состоит крыша?
Основными элементами крыш, принимающими нагрузки извне и передающими их стенам, являются стропила. Их можно приобретать комплектно на деревообрабатывающем предприятии или изготавливать на месте из доски или бруса. В частности, для сборки каркаса крыши небольшого дома с пролётом до 6 м часто применяют сдвоенную доску 50х150 мм либо древеснополимерные двутавровые балки.
Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию
Стропила раскрепляют изнутри диагональными связями, а затем обвязывают доской 25 мм, используя в качестве крепежа гвозди или болты. При большой площади крыши, а также в регионах со значительной снеговой нагрузкой каждая стропильная ферма должна быть усилена внутренними раскосами. Места примыкания элементов друг к другу фиксируются либо дощатыми накладками, либо стальными пластинами.
Стропильная ферма
Основные части стропильной системы
Разновидности стропил
Все деревянные конструкции для строительства изготавливаются согласно ГОСТ Р 56705-2015. В нём же даны определения видов стропил, которые могут применяться в тех или иных типах кровель.
Таблица. Основные виды стропил.
| Внешний вид и местоположение стропила | Характеристика элемента |
|---|---|
Висячие стропила | Висячими стропилами называют наклонные элементы, не имеющие опоры сверху, а опирающиеся только на мауэрлат по концам. Снизу они соединены затяжкой, воспринимающей распорные нагрузки. |
Наслонные стропила | Наслонные стропила опираются не только на стены здания, но и на вертикальные подстропильные стойки по центру. |
Накосные стропила | Накосными называют диагональные стропила, образующие границы в тех местах, где одна плоскость крыши переходит в другую. Эти элементы присутствуют только в каркасах вальмовых крыш. |
Нарожник | Нарожником называют укороченное стропило, поддерживающее участок крыши между двумя накосными стропилами. |
Все остальные элементы кровельных каркасов монтируются лишь для обеспечения устойчивости стропилам и присутствуют в системе не всегда.
Некоторые элементы монтируют только для обеспечения устойчивости
В двухскатных крышах обычно применяются наслонные стропила, соединяемые вверху либо внахлёст, либо с помощью деревянных или металлических накладок. Если их длина превышает 4 метра, прямой угол, образуемый затяжкой и стойкой, усиливают подкосом. Снизу стропила крепятся к мауэрлатным балкам, смонтированным по периметру стен, с запилом или без него, и фиксируются стальными уголками, скобами или пластинами, с усилением соединения упорным бруском.
Крепление стропил к мауэрлату
В домах с мансардами наслонные стропила обычно не применяют, так как центральные опоры будут мешать комфортной эксплуатации помещения. Поэтому здесь в каркасе крыши обычно проектируются висячие стропила, вместе с затяжкой образующие прямолинейную треугольную ферму. При необходимости их усиливают с двух сторон вертикальными пространственными рамами, состоящими из лежней снизу, прогонов сверху и соединяющих их стоек, которые на фото снизу играют в интерьере роль зонирующего элемента.
Интерьер мансарды в деревянном доме
Деревянные балки на мансарде
Стропила часто оставляют на виду
Эти рамы могут образовывать стенки мансардного помещения и зашиваться доской или любым листовым материалом. Что касается самих стропил, то их, вместе с усиливающими элементами, нередко частично или полностью оставляют на виду с целью использования в дизайне помещений.
Виды кровельных материалов

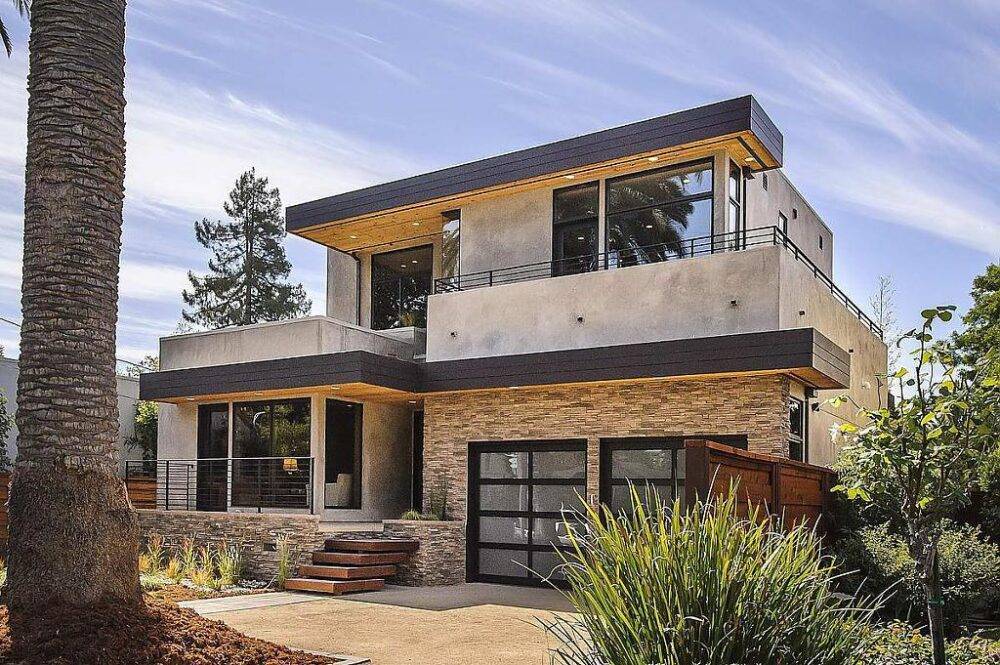

Плоский тип крыш
Плоская кровля
Существуют различные виды крыш частных домов, но отдельно стоит выделить – плоские. Они имеют нулевой или минимальный уклон. Строительство их более простое и менее затратное. Площадь поверхности можно использовать для отдыха или других целей. Существуют 4 основные их разновидности.
- С эксплуатируемой кровлей. Даёт возможность установки сверху на крыше различных дополнительных элементов. Это могут быть столики, поле для мини-гольфа или даже бассейн. При этом тип кровли должен быт приспособлен к таким нагрузкам.
- С кровлей, не предназначенной для эксплуатации. Такой вариант обходится дешевле при строительстве. Нет необходимости в использовании жёсткого покрытия. Но и срок годности при этом меньше.
Традиционные кровли имеют в своей структуре гидроизоляционный слой, который расположен выше теплоизоляционного.
Инверсионные кровли характеризуются противоположным расположением этих слоев. Такая структура даёт возможность минимизировать протекание.
На фото изображён яркий пример использования площади с пользой.
Менее популярные виды кровель
Существуют разновидности крыш, у которых красивый внешний вид, но они не так популярны в бытовом строительстве. Дело тут может быть в их неэффективности или слишком сложной конструкции.
Вид 8. Кровля с одним скатом
Односкатная конструкция очень простая и иногда выбирается для своего дома.
У такой конструкции стропильная система опирается на разновысотные стены. Одна из стен делается немного выше другой, благодаря этому и создается скат.
Достоинства односкатной крыши:
- Невысокая цена сооружения.
- На кровле не скапливаются осадки, плавно с нее стекая.
- Крышу можно крыть недорогими материалами: рубероидом, шифером, ондулином.
Недостатки конструкции:
- Невозможно обустроить жилой чердак.
- Односкатная крыша обладает высокой парусностью.
Вид 9. Шатровая конструкция
Сооружение в виде шатра подходит только для домов форме квадрата.
Шатровая крыша — конструкция из четырех одинаковых треугольных скатов. Вверху они сходятся в одну точку.
Такой крышей можно крыть только здания круглой формы, а также в виде квадрата или другого равностороннего многоугольника.
Недостаток шатровой конструкции — сооружать ее непросто, так как система стропил достаточно сложная.
Вид 10. Купольные и сферические сооружения
Купольное сооружение выглядит оригинально, но строить ее очень сложно.
Куполом в большинстве случаев кроют лишь часть дома (например, башенки). Очень редко такой крышей покрывается все здание.
При сооружении купола используется каркас из изогнутых деталей. Облицовывать его можно мягкими кровельными материалами (битумная черепица, рубероид, гидроизол) и гибкими (листовое железо и медь, полимерная черепица).
Если вы любитель старины и строите свой дом в виде средневекового дворца, замка, то купольная крыша как раз для вас.
Востребованность сферических конструкций в последнее время возросла. У них красивые очертания и они очень хорошо смотрятся на небольших постройках: беседках, закрытых барбекю и уголках для отдыха.

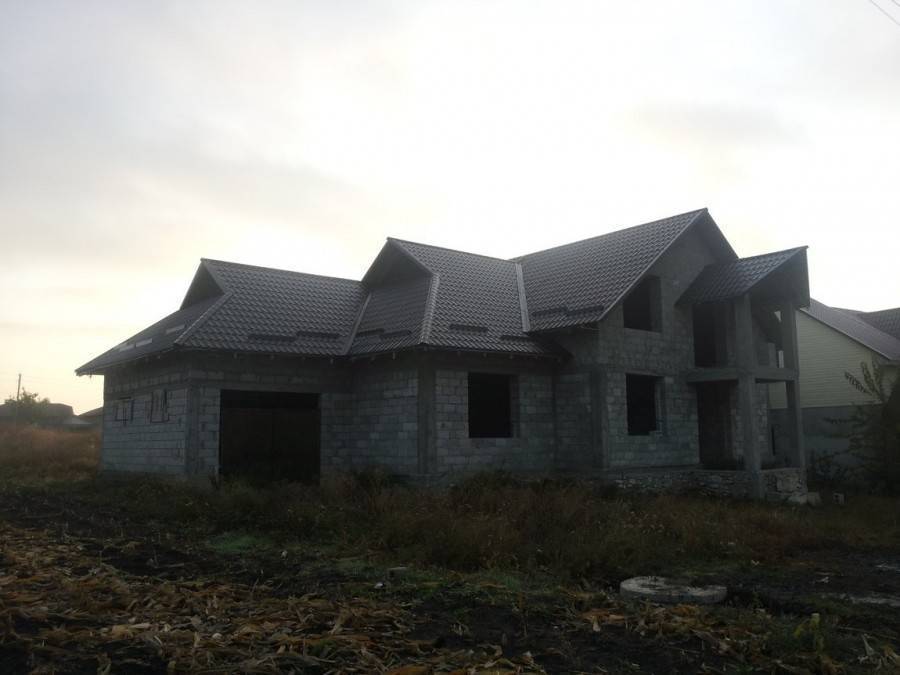

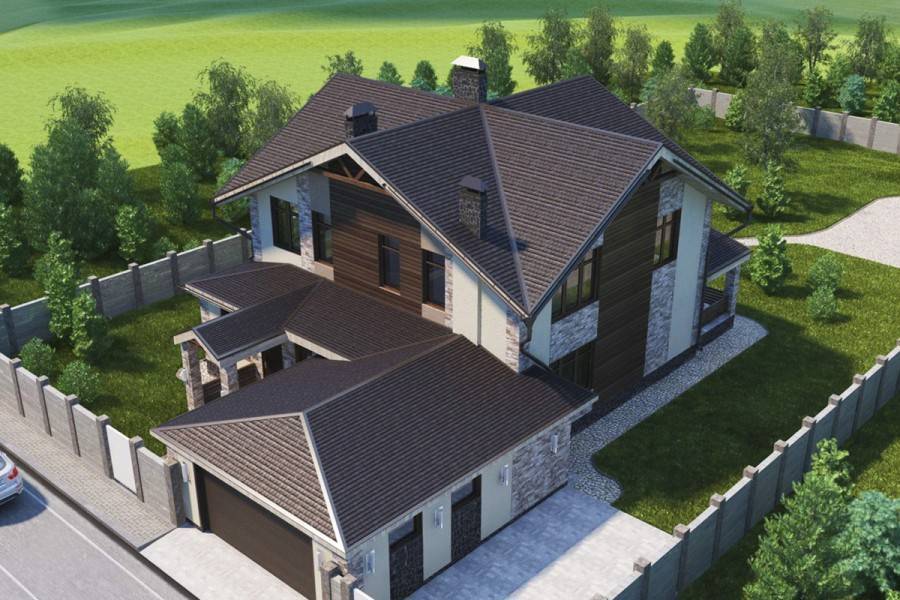

Вид 11. Многощипцовая конструкция
Если у дома есть множество пристроек, то для него оптимально многощипцовое сооружение.
У многощипцовой кровли очень сложные конструкция и стропильная система. У ее каркаса на примыканиях скатов получается большое число внутренних углов (ендов) и внешних ребер.
Такой тип кровли оптимален при возведении домов многоугольной формы, у которых есть много различных пристроек, веранд, боковых мансард.
Недостаток конструкции — многощипцовая крыша очень сложная в сооружении. Своими силами у вас ее построить не получится. Тут необходим труд специалистов, у которых есть опыт сооружения таких крыш.
Крыши скатного типа
Самой распространенной на территории нашей страны является скатная крыша. Этот вид являет собой объемную кровлю, скаты которой размещаются под большим углом.
Благодаря такой конструкции задерживание атмосферных осадков на ней исключается.
Скатные кровли являются прочными и долговечными сооружениями. Они выглядят привлекательно, легко вписываются в любой стиль.
Главное достоинство, которым обладают крыши с эркером, и мансардой является возможность заметно расширить полезное пространство вашего дома. С такой целью можно использовать как знакомые всем чердаки, так и дополнительный мансардный этаж.
Для строительства скатных кровель требуются использование следующих строительных материалов:
- досок;
- балок;
- утеплителя;
- покрытия;
- различных крепежей.
Типовые узлы кровли и крепление стропил
Стропильный каркас – это основа для кровельного пирога.
Скатная кровля обладает относительно большой площадью. Ее даже сравнивают с парусом. И это не случайно – ведь сильный ветер может запросто сорвать ее или сдвинуть на какое-то расстояние.
В обоих случаях крыша окажется поврежденной. А это уже лишняя головная боль для владельца загородного дома. В этих условиях, надежное крепление крыши к стенам позволит сделать ее устойчивой и долговечной.
- Стропильные ноги устанавливают на брус (мауэрлат). Он в свою очередь крепится на стены сооружения. Для создания мауэрлата понадобится брус 15х15 см или доска 15х10 см.
- Мауэрлат крепится к стенам. Для этого используются анкерные болты или заранее вкрученные в стены болты. Для большей надежности можно обвязать брус обожженной арматурой. Также мауэрлатный брус обычно связывается с соседними брусами.
В итоге получается крепкий фундамент для стропильного каркаса и кровли. В задачу обвязки входит грамотное перераспределение нагрузки на стены здания.
Двухскатная крыша – устройство, подробное видео:
Особенности двухскатных крыш
Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.
Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.
Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.
Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.
Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.
Ломаная конструкция, которой обладает двускатная крыша с разными скатами
дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.
Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.
Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.
Конструкционные различия каркасов – популярные конфигурации
Несмотря на высокий интерес к плоским крышам, лидером по популярности все-таки являются скатные кровли, к которым с некоторыми натяжками можно отнести и шатровые крыши. Поэтому при определении оптимальной конструкции преимущественно выбирают из следующих вариантов:

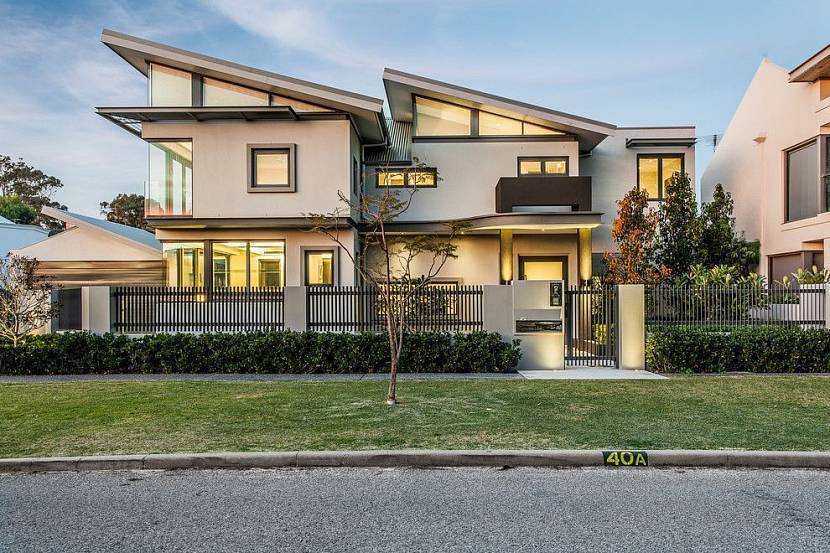

Односкатные
Такая конструкция является наклонной плоскостью, которая опирается на внешние разновысотные несущие стены. Ею снабжают хозяйственные постройки (гараж, веранда, сарай). Ее достоинствами считают простоту монтажа, экономичность и простоту ремонта. Недостатки: выбор такой крыши исключает устройство чердака; сильный ветер может сорвать даже хорошо закреплённую кровлю. Но современные материалы значительно повышают как красоту, так и прочность односкатных крыш частных домов – фото ниже показывает одно из решений, позволяющее сделать двухэтажный дом с мансардой.
Односкатная крыша в современном стилеИсточник houzz.es

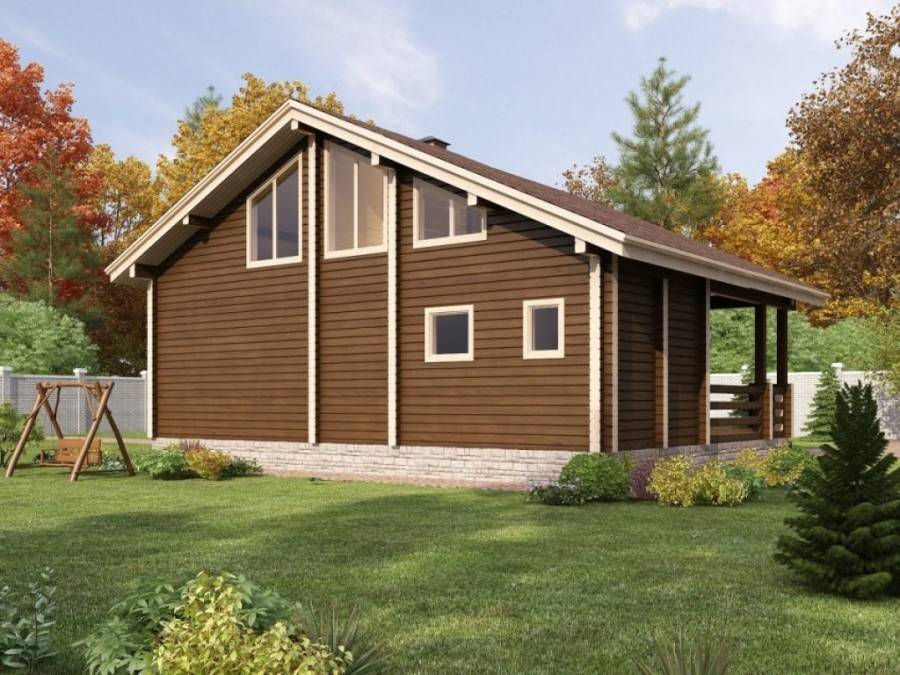

Двускатные
Классические варианты крыши частного дома, надежно защищающие от непогоды в различных климатических условиях. Такие конструкции просты в монтаже и надежны в эксплуатации; для кровли можно подбирать любой материал. Основу составляют 2 ската (уклона), опирающиеся на две равновысотные стены.
Достоинства:
- Самоочищение от снега, маленькая вероятность протекания.
- Большой выбор доступных материалов при изготовлении.
- Возможность обустройства чердачного помещения.
Недостатки:
- Затрудненный монтаж из-за наклона кровли.
- Слабый элемент конструкции – ендова (внутренний угол в месте стыка скатов), на которую приходится максимальное климатическое воздействие.

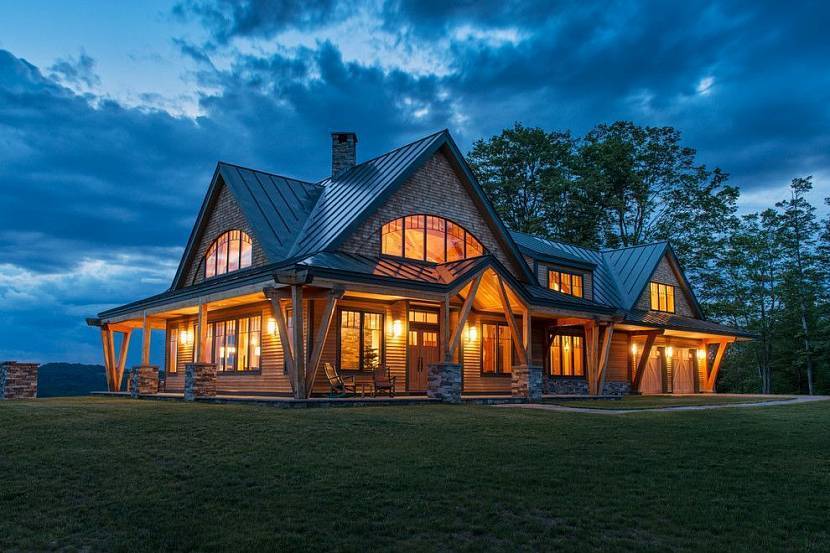

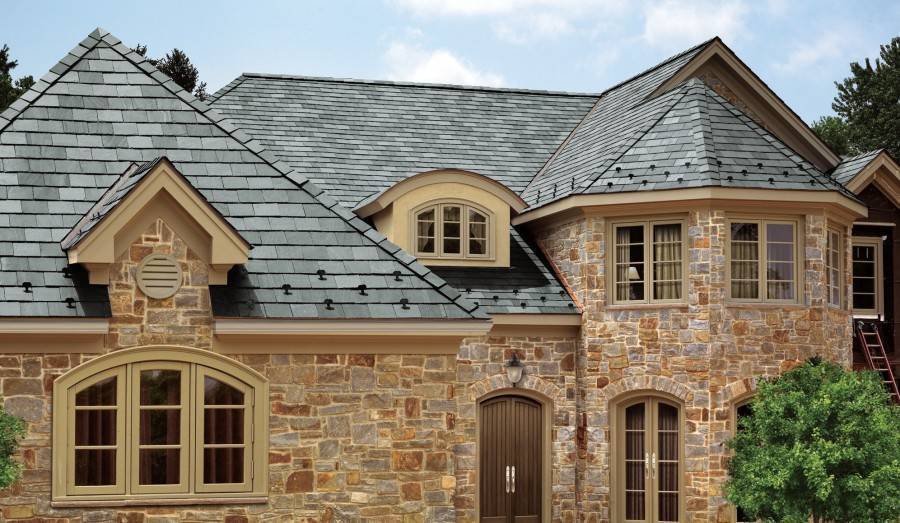

Многощипцовая крышаИсточник vermonttimberworks.com
Комбинированные (многощипцовые)
Многощипцовые (ендовые) каркасы являются одними из самых сложных. Необходимость в такой конфигурации возникает, если особенность планировки здания не позволяет использовать более простую конструкцию. Особенностями многощипцовых форм считают:
- Сложный монтаж дополнительных пересечений, требующий профессиональных знаний и хорошей погоды.
- Дополнительные затраты материалов и времени, большое количество отходного материала.
- Чтобы исключить проблемы с появлением конденсата, проводится качественное паро- и гидроизолирование, обустраивается качественная вентиляция.

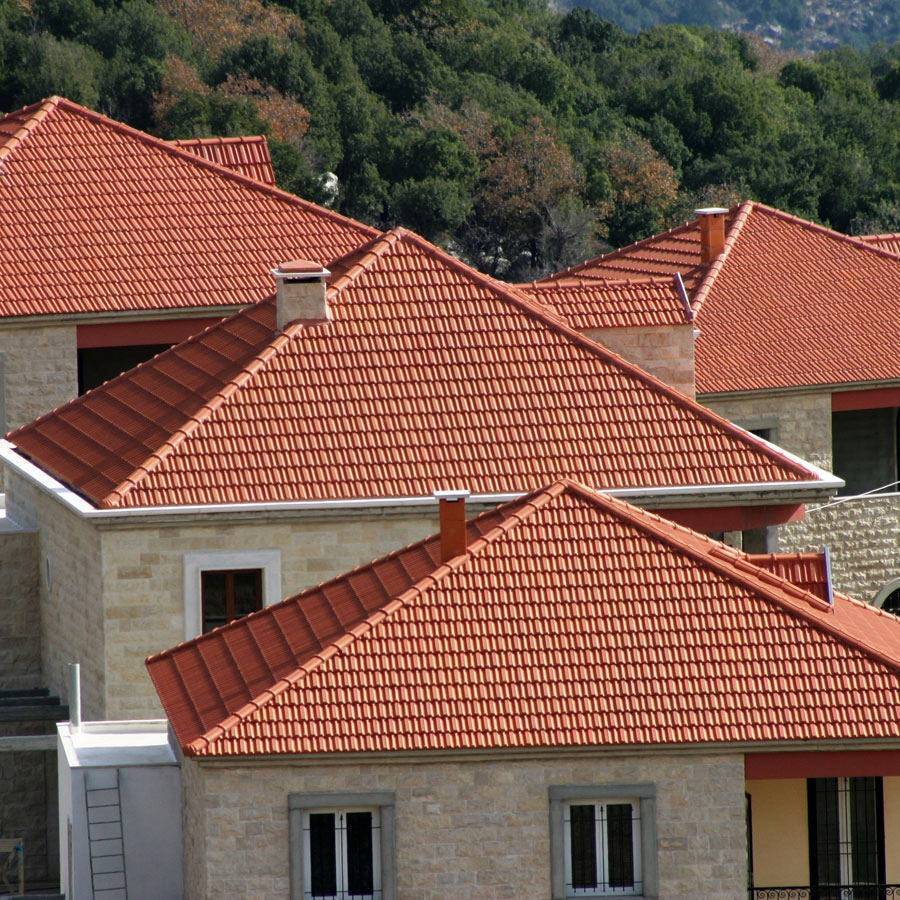

Вальмовые и полувальмовые
Вальмовая крыша состоит из четырех поверхностей (скатов). Два больших по площади ската имеют форму равнобедренной трапеции, два боковых – треугольные (вальмы). В полувальмовых кровлях (их еще называют голландскими) вальма принимает усеченный вид, из-за чего на торцах здания образуются свесы с маленьким вылетом и меньшим углом наклона.
Такие виды кровли для крыши частного дома сложны в конструкции и монтаже (требуют усиления стропильной системы), зато экономичны по расходу материала; они оправдывают себя в северных районах с сильными ветрами.

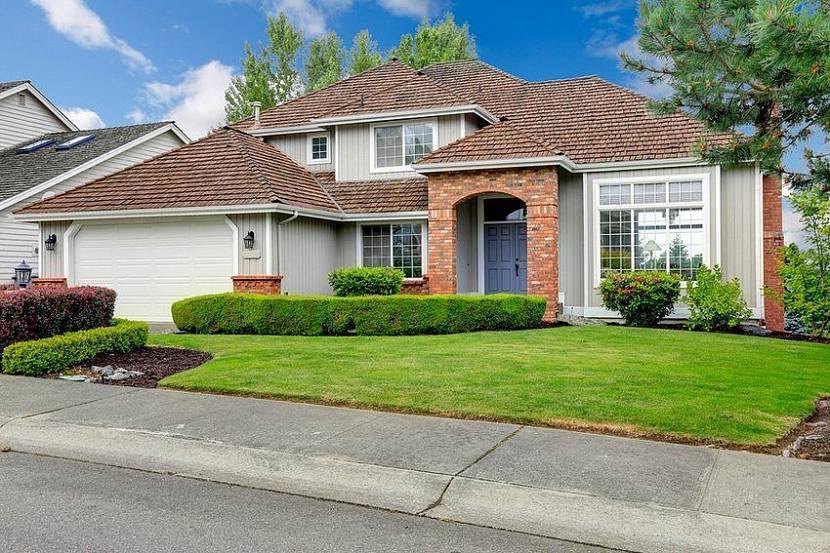

Вальмовая крышаИсточник roofsrustulsa.com
Шатровые
Крыша состоит из скатов в форме равнобедренных треугольников, сходящихся в одной точке. Такую конструкцию, подразумевающую возведение мансардного этажа, сложно проектировать; смягчающее обстоятельство – минимум расходных материалов. Аэродинамическая форма кровли помогает противостоять ветрам.
Особый класс крыш составляют круглые (купольные) крыши, повторяющие форму фигуры вращения. Подобные кровли можно увидеть на культовых сооружениях; они устанавливаются на стадионах, бассейнах, промышленных зданиях, верандах и зимних садах, и все чаще – в частном строительстве.

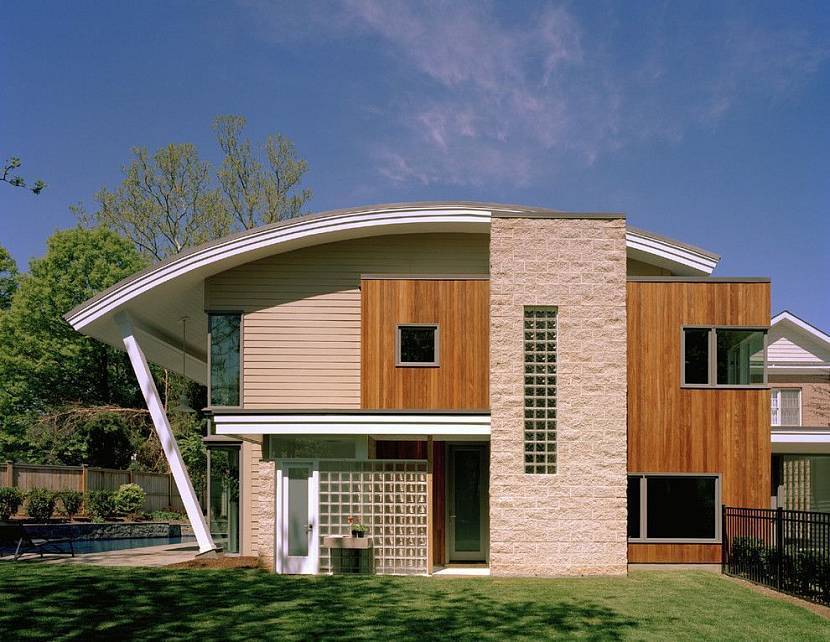

Сводчатые (арочные)
Сводчатая (арочная) крыша может проектироваться над мансардным помещением, холлом, зимним садом или входом. В основе помещают несущую конструкцию, выполненную из металла, бетона или дерева. Покрытием служит оцинкованная сталь, гонт (дранка), стекло, поликарбонат, прозрачный шифер. Такое решение практично и оригинально; покрытие устойчиво к ветру, а использование прозрачного материала позволяет экономить электроэнергию.
Сводчатая крышаИсточник superfb.site
Геодезические
Обычная купольная кровля создается на основе каркаса изогнутой формы.
Геодезическая купольная крыша позволяет получить конструкцию сферической формы без использования стропил и вертикальных упоров. Каркас монтируется из треугольных элементов, собранных из брусков. Между собой бруски соединяются металлическими соединителями; между рядами монтируется связывающий брус.
Зачем нужно рассчитывать высоту и как это делать правильно?
Кровля – это та часть дома, которая чаще других подвергается воздействию атмосферных явлений. При неправильно подобранном угле наклона, а соответственно и высоту, риски того, вследствие воздействия сильных ветров и осадков, ее целостность будет нарушена. Придется осуществлять ремонт крыши для устранения проблем – это в лучшем случае. В худшем – придется возводить ее с нуля.
Сделает ваш дом неповторимым
Роль показателей высоты
Нельзя пренебрегать нормативами при создании проекта. От этого зависит надежность конструкции и здоровье тех, кто там будет жить. Ниже приводится ряд аргументов, которые могут стопроцентно подтвердить правильность вышесказанного и значимость правильного расчета высоты крыши для конструкции дома:
- Надежность и долговечность. Правильно высчитанная и выбранная высота позволит крыше быть устойчивой к воздействию внешних, погодных влияний, устойчивости к повышенным нагрузкам, например, кровельного покрытия, утеплителя.
- Эстетика. Внешний вид играет немаловажную роль. Если ее высота не будет соответствовать конструкции дома, то такая крыша будет смотреться не эстетично.
- Удобство. При правильной высоте можно соорудить чердак.
Эта часть дома не менее важна
Самая верхняя точка называется коньком. Это та точка, где соединяются все наклонные плоскости кровли. Если его высота выбрана неверно, то существует риск того, что крыша не прослужит того срока, на который был поставлен расчет хозяина дома. Параметры высоты конька должны строго соответствовать технологическому процессу.
Как рассчитать высоту крыши?
Видео-урок по нахождению
От чего зависит высота конька?
Важным параметром при расчете считается угол уклона. Есть перечень факторов, на которых он базируется в основном на атмосферные влияния
- ветра, если в регионе они буйствуют часто, то угол уклона должен быть 10-20 градусов;
- осадки в местностях, где они выпадают обильно выше 45 градусов;
- снег – при очень снежных зимах угол наклона может быть аналогичен предыдущему пункту.
Сочетание одного цвета
СоветБолее подробные нормативные данные можно брать из требований СНиП 2301-99.
Выбор высоты по типу кровли
Здесь расчеты высоты осуществляются с учетом вида покрытия:
- Если в материалах для крыш имеется много штучных элементов, угол наклона следует выбирать по возможности больше.
- Если кровельная конструкция невысокая, стыки нужно свести к минимуму.
- Для очень тяжелых масс кровельного покрытия выбирается самый большой показатель угла наклона, чтобы вес равномерно мог быть распределен по всей поверхности.
Параметры расчета с учетом ширины строения
Здесь поперечное сечение конструкции представляется в виде равностороннего треугольника. Где параметр высоты выступает катет. Далее расчет производится так:
- определяется тангенс в отношении выбранного угла ската;
- зная ширину коробки дома и одну из сторон, прилегающую к углу, вычисляется значение методом деления показателя на 2;
- получившийся результат подставляют в формулу расчета a=tg a×b.
По этой формуле можно рассчитать высоту конька без погрешностей. Только обязательно включать в расчет ширину дома. Чем больше она будет, тем выше нужно делать угол ската.
Сервировка праздничного стола (+280 Фото) в домашних условиях: Технология и правила организации красивых застолий
Вальмовая крыша
Вальмовая система представляет собой четырехскатную конструкцию. Скаты состоят из треугольников и трапеций.
Видоизмененную конструкцию вальмовой системы называют полувальмовой. Различают голландскую и датскую полувальмовую конструкцию.
Особенности проектирования
Проект имеет довольно кропотливые расчеты, так как сама конструкция не является простой.
Особое внимание следует уделить моментам:
- производить расчет каждого ската отдельно;
- правильно рассчитать длину стропил и конька;
- учесть площадь окон и дымоходов;
- правильно рассчитать нагрузку.
В сметы по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли.
Угол уклона
На угол уклона влияют ветер и снег. Конструкция данного типа может быть обустроена под углом от 5° до 60°. Зависимость от природных показателей прямо пропорциональна.
Следует помнить об особенностях укладки кровельного покрытия: рекомендуемые показатели каждого покрытия напрямую зависят от угла ската.
Варианты расположения стропил
Классический каркас кроме основных стропильных ног состоит их элементов: мауэрлата, конька, накосных ног, других важных частей, которые обеспечивают прочность, участвуют в распределении нагрузки.
Стропильная система вальмовой крыши
Особенности монтажа
Монтаж вальмового типа крыш включает в себя последовательность крепления элементов:
- мауэрлата;
- балки;
- стоек;
- накосных ног. Далее по порядку устанавливаются другие элементы, в том числе обрешетка.
Достоинства
- наклон ребер снижает ветровую нагрузку;
- за счет особенности конструкции увеличивается площадь, что положительно влияет на теплообмен.
