Преимущества коттеджа из дерева с фундаментом на винтовых сваях

Требования к материалу свай при возведении деревянного основания

Устройство столбчатого фундамента из деревянных свай основано на применении технологии использования стульев.

Котлован под сваи

Главное отличие от других строительных технологий – необходимость дополнительно готовить котлованы для установки деревянных стоек. Причем, копать ямы на дом можно только в тех местах, где грунтовые воды залегают либо достаточно глубоко по сравнению с длиной свай, либо очень близко к поверхности.

При этом все равно происходит попадание влаги в дерево. По этой причине к сваям из дерева предъявляются особые требования:

1. Древесина должна быть обработана с помощью специального раствора.Так как материалу необходимо обеспечить долговечность в процессе эксплуатации, все деревянные сваи своими руками или с помощью специального оборудования обрабатываются антипиринами и солесодержащим раствором. Также для придания древесине гидроизоляционных свойств можно провести обугливание ее концов.
2. Для свай используют только плотные сорта древесины.Благодаря своей природной плотности такие породы, как сосна и дуб, находят применение именно в деревянном столбчатом фундаменте. Плотная структура волокон позволяет им практически не впитывать влагу, за счет чего срок службы основания значительно увеличивается.
3. Бетонное основание из древесины должно опираться на твердую почву.В случае невозможности устройства стоек на твердый грунт необходимо использовать висячие сваи.
4. Закладывать древесину можно только на глубину не меньше 1,5 метров.
5. Заглублять фундамент на дом следует на 0,5 метра ниже, расположения зоны промерзания в вашем регионе.

Подъем сооружения и замена фундамента на свайно-винтовой под готовый дом

Замена старого фундамента на новый под стоящий дом – кропотливый и недешевый процесс. Здесь без помощи специалистов не обойтись. Для начала делается осмотр старого фундамента: наличие электрических, водопроводных, канализационных сетей, присутствие печей. Обязательно следует провести пробу на закручивание винтовой сваи в участки, чтоб определить нужную длину сваи. В соответствии с этими критериями формируется смета.

Подъем дома сперва осуществляется удалением мешающих объектов на территории и после заводятся домкраты (рабочий и страховочный) под старый дом, в частности под несущие балки в углах сооружения. Далее проводится аккуратный и медленный подъем дома. После завинчиваются сваи и подрезаются под одинаковый уровень, наполняются раствором, закрепляются оголовками и обвязываются с помощью двутавра. На финале к сваям привариваются двутавровые балки и на новую фундаментную конструкцию проводится перенос дома.

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Отделка из кирпича

Облицовка может быть выполнена из более серьезных материалов. Кирпич позволит соорудить прочную и долговечную защиту. Также можно выбрать такой тип из-за эстетических соображений.

Кирпичный цоколь

Отделка здания кирпичом начинается с устройства основания под кладку. Так же, как и в случае в сайдингом, требуется предусмотреть прослойку, компенсирующую деформации грунта в зимний период. Существует два варианта основания:

1. Монолитная незаглубленная лента. Такой вариант не рекомендуется при строительстве на пучинистых грунтах. Использовать его можно только при крупнообломочных и песчаных почвах (средний или крупный песок).
2. На расстоянии 50—70 мм от земли к металлическим оголовкам свай приваривается уголок. Полка этого профиля станет основанием под кирпичную стенку. Рекомендуется взять равнополочный уголок с шириной полки 120 мм. Толщина проката определяется в зависимости от высоты кладки и расстояния между сваями. При возникновении сомнений лучше взять изделие потолще.

Длина металлического проката может равняться 6 или 12 м. Выбирают в зависимости от того, какие имеются в наличии, и от длины стен здания.
Кладку кирпича необходимо вести с перевязкой. Для соединения элементов между собой применяют кладочный раствор, изготовленный из песка и цемента. Толщина швов в среднем назначается равной 10—12 мм.

Отделка из кирпича обладает следующими преимуществами:

• хорошие теплоизоляционные показатели материала (стоит выбрать пустотелый керамический кирпич с повышенными показателями);
• нет необходимости в дополнительной отделке;
• ремонтопригодность;
• долговечность.

Также отделка характеризуется рядом недостатков. К ним стоит отнести большую массу и стоимость, трудоемкость, ограниченность цветовых решений.

Ростверк для свайного фундамента

Для соединения свай между собой в единую конструкцию сооружают ростверк, который можно заглублять частично или полностью, или не заглублять вообще:

Если вы остановились на первом типе, то следует выкопать траншею по периметру строения, которая должна располагаться между оголовками свай, и под внутренними стенами. На дне создается щебеночная подушка под фундамент, верхняя граница которой должна достигать верха сваи. Затем укладывается рубероид, на который устанавливается опалубка с распорками. На следующем этапе проводят армирование ростверка, стержни этого каркаса необходимо соединить с выступающими из свай прутьями

Особое внимание уделяют нижней и верхней части ростверка. Теперь осталось только залить раствор, не забывая о его уплотнении

Работы по сооружению незаглубленного ростверка аналогичны, но траншею в этом случае копать не требуется, а опалубку ставим непосредственно на площадке, засыпая в нее слой песка. Для закрытия промежутка, который образуется между почвой и ростверком, защиты пространства от попадания мусора и осадков обустраивают отмостку. Остается только подождать, пока ростверк наберет прочности, для этого потребуется около месяца.

Типы свайных фундаментов

Сваи ставят одиночно или целыми свайными кустами

Сваи представляют собой длинные вертикальные элементы, погруженные в грунт с целью передачи на них несущей нагрузки от строения.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком, обеспечивающим равномерное распределение нагрузки.

В зависимости от расположения свай фундаменты подразделают на типы:

• ленточное расположение включает в себя опоры, расположенные по всему периметру постройки и объединенные ростверком;
• одиночные сваи являются опорой легких каркасных построек;
• свайные кусты предполагают групповое расположение, укладываются в виде колонн, столбов, отдельных опор;
• свайные поля представляют собой многоэтажные конструкции, могут включать в себя элементы из вышеперечисленных видов.

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Что нужно учесть

Если имеет место другой вид основания – ленточный мелкозаглубленный фундамент, плита – расчет арматуры будет происходить по тому же алгоритму. Некоторые источники предлагают выбрать диаметр по средним значениям, но это не всегда верно, лучше определить его самостоятельно.

Расчет фундамента должен учитывать шаг меду прутьями каркаса: он не должен превышать 30 см. Для точного его определения существуют формулы, но можно ими пренебречь, просто взяв кратное габаритам сечения конструкции значение. Для ростверка высотой 30 см очевидно, что оптимально устройство 2 рядов. Если высота конструкции 60 см (600 мм), понадобится 2-3 обвязки (шаг 20 или 30 см соответственно), при этом сверяйтесь с таблицей по величине диаметра и количеству арматуры. Для горизонтальной плоскости принцип аналогичен.

Буронабивной свайный фундамент

Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ

Особенности

ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.

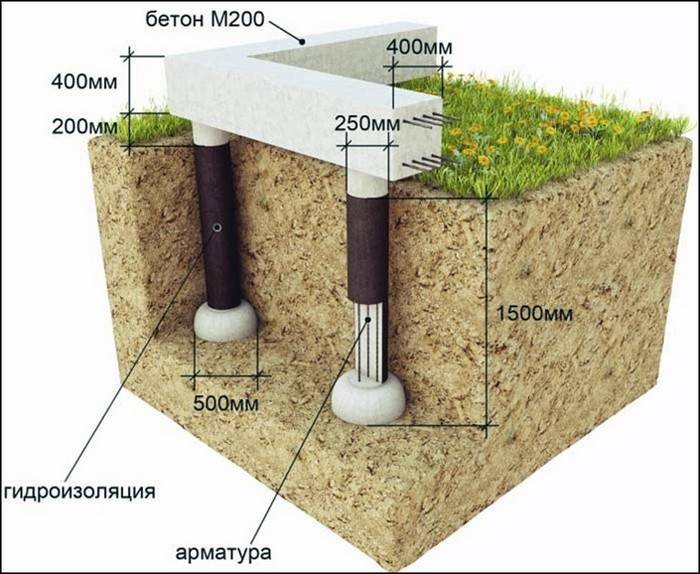

Рисунок 13. Конструкция фундамента ТИСЭ

Другие особенности буронабивного основания:

• Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
• Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
• Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.

При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).

Устройство

Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.

Общая технология устройства:

1. Разметка расположения железобетонных опор.
2. Бурение скважин и подготовка расширений в нижней их части.
3. Изготовление и установка армирующего каркаса из рифленой арматуры диаметром 12-16 мм для буронабивных свай.
4. Гидроизоляция скважин путем расположения в них рулонного гидроизоляционного материала.
5. Заливка скважин бетоном с тщательным уплотнением для удаления воздуха из смеси.

   Рисунок 14. Последовательность устройства свай с полусферическим расширением в основании

6. Сборка опалубки для железобетонного ростверка.
7. Изготовление армирующего каркаса и его связка с арматурой свайных опор.
8. Бетонирование монолитной ленты.

   Фото 15. Бетонирование монолитной ленты поверх железобетонных свай

Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.

Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:

Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб

Цокольный сайдинг

Зданием на винтовых сваях проще и дешевле всего обшить таким материалом. Облицовка обладает следующими преимуществами:

• низкая стоимость (даже с учетом комплектующих изделий);
• простота монтажа своими руками;
• долговечность;
• износостойкость;
• устойчивость к гниению и возникновению плесени;
• широкий ассортимент цветов;
• простота эксплуатации.

Цокольный сайдинг

Но наряду с достоинствами сайдинг и обладает рядом недостатков. Например, он не подойдет при необходимости утеплить цоколь дома на винтовых сваях.

Технология монтажа

Сделать обшивку дома достаточно просто, нужно лишь знать порядок работ и нюансы их выполнения. Устройство цоколя выполняется в следующем порядке:

1. Монтаж обрешетки под сайдинг. В первую очередь закрепляют нижнюю планку. Она располагается параллельно земле. Расстояние от поверхности почвы назначаются равным 150—200 мм. Такой зазор необходимо для поднятия обшивки над грунтом. Расстояние от панелей до грунта после монтажа должно равняться 50—70 мм. Эта прослойка компенсирует пучение грунта в зимний период. В теплых регионах или на крупнообломочных основаниях зазор можно делать меньше.
2. Деревянные доски прикрепляют к сваям. Для этого к оголовкам требуется заранее приварить специальные кронштейны. Также в качестве каркаса можно использовать металлический профиль, который приваривается к фундаментам без дополнительных элементов.
3. Аналогично первой крепят планку в верхней части цоколя дома на винтовом фундаменте.
4. Между продольными направляющими иногда выполняют вертикальную обрешетку. Необходимость в ней зависит от высоты цоколя. При высоком поднятии здания из земли стоит предусмотреть дополнительные элементы в качестве усиления.
5. Сайдинг начинают монтировать с нижней стартовой планки. На нее устанавливаются цокольные панели. Крепление элементов на обрешетку выполняется с помощью саморезов. Для устройства углов потребуются специальные профили.
6. Чтобы отвести осадки от цокольной части на сайдинг устанавливают отливы.
7. Отделка нижней части дома завершается после оформления зазора между землей. Пространство необходимо закрыть так, чтобы оставалась возможность для проникновения воздуха, но мелкий мусор, насекомые и прочая живность не имели доступа.

Все деревянные элементы перед началом работ обрабатывают антисептическими составами. Это необходимо для предотвращения поражения грибком, плесенью и гниением. В качестве дополнительных мероприятий можно выполнить противопожарную обработку антипиренами.

Сайдинг является наиболее распространенным вариантом. Отделка здания в этом случае выполняется легко и быстро. Устройство стоит начинать после завершения строительства дома, когда все коммуникации уже подведены. Чтобы трубы не замерзали в проветриваемом подполье, их оборачивают теплоизоляционным материалом. Чаще всего для этих целей применяется минеральная вата. Можно использовать готовые элементы теплоизоляции для труб, а можно сделать утепление с помощью минераловатных матов (завернуты в рулоны).

Обратите внимание на мягкую гидроизоляцию отмостки

Сайдинг станет отличным вариантом для того, чтобы закрыть пространство под домом. Для крепления панелей к обрешетке необходимо подготовить саморезы.

Что такое винтовой фундамент?

Первым вопросом, который необходимо разобрать – это «Что собой представляет винтовой фундамент». А говоря точней, что такое винтовая свая, поскольку именно она и играет главную роль в конструкции.

Винтовая свая

Как можно заметить на представленном фото, винтовая свая представляет собой металлическую трубу с заостренным концом, к которому в свою очередь приварены своеобразные лопасти. Таким образом само изделие на конце имеет вид самореза.

Такого типа свая не вбивается, как это происходит при обустройстве обычного свайного фундамента, а вкручивается, при этом не повреждая слой земли, что значительно увеличивает несущую способность

Рассматривая более подробно данный вид фундамента, следует обратить внимание на его классификацию, поскольку быть винтовые сваи могут нескольких видов, а разделение их проводится исходя из следующих факторов:

• Вид лопасти, поскольку может применятся как винтовая лопасть, в случае с грунтами с низкой несущей способностью, так и нарезная резьба (выполненная таким же образом как на шурупах), что применяется в районах с суровыми климатическими условиями, где тревожить замерзший груз не рекомендуется.
• Диаметр тубы. В зависимости от диаметра готовая конструкция может выдержать разную массу сооружения, соответственно, чем он больше, тем и больший вес сможет выдержать.
• Диаметр резьбы или лопасти. От него также зависит довольно многое, поскольку именно он определяет прочность конструкции, а точней ее устойчивость. Соответственно в слабых грунтах, с низкой несущей способностью такой показатель должен быть как можно больше.

Также вид винтового фундамента может несколько отличаться, все зависит от индивидуальных манер выполнения производителя материалов.

Теперь разберем что собственно представляет собой такой тип фундамента, и как он выглядит:

• Обустройство фундамента проводится в местах с наибольшим уровнем нагрузки, таким образом ввинчиваются сваи на глух здания и местах пересечения стен. Обустройство проводится шагом от 1 до 3-х метров (предусматриваются по всей длине внешних стен)
• Все сваи между собой скрепляются металлическими или деревянными элементами. Таким образом создается цельная конструкция.
• Обычно между землей и нижней частью сооружения предусматривается просматриваемое пространство, которое поможет обкстроить до конца фундамент и утеплить его. Также даст возможность полностью контролировать его состояние.

Преимущества и недостатки разных видов

Построить свайный фундамент своими руками можно быстро и просто, но выбор конкретного его вида должен учитывать все положительные и отрицательные стороны каждого из них.

Свайно- ростверковый фундамент: плюсы и минусы

Ростверк – это плита, которая объединяет сваи, равномерно распределяя нагрузку на них. Конструктивно может быть представлен:

• сборной системой;
• монолитным сооружением;
• сборно-монолитным.

Низкого расположения ростверк заглубляют в землю так, чтобы часть его нагрузки уходила в грунт. Нагрузка от высокого ростверка передается только на сваи.

Выделяют следующие плюсы и минусы свайно ленточного фундамента:

• простота и легкость возведения конструкции своими руками – домовладельцу может потребоваться помощь знакомого, однако залить такой фундамент можно, не прибегая ни к помощи знакомых, ни к услугам строительных компаний;
• дешевизна сооружения – свайный фундамент с ростверком обойдется несколько дороже простого свайного, но в целом конструкция будет дешевле: минимальный объем работ (рытье скважин, отсутствие необходимости вынимать большие объемы грунта, возможность доставить все материалы самостоятельно без аренды крупной техники и лишних трат на доставку стройматериалов), минимальное количество песка и железобетона;
• возможность построить основание под здание полностью самостоятельно, включая железобетонные конструкции – для рытья ям под сваи понадобится только ручной бур;
• снижение давления на сваи и грунт под ними, а это значит, что конструкция будет надежнее и прослужит дольше;
• совмещение положительных сторон обычного ленточного и свайного основания в одной конструкции;
• невосприимчивость движений грунта;
• возможность поставить здание на пучинистом или неустойчивом грунте, участке с уклоном, где другие виды основания категорически не подходят.

Минусы у свайного фундамента такого типа те же, что у других. Так, очевидные плюсы и минусы свайно ростверкового фундамента делают его оптимальным вариантом для обустройства основания под дом своими руками.

Ленточный фундамент плюсы и минусы имеет следующие. Плюсы:

• универсальность;
• простота сооружения;
• равномерное распределение давления дома на грунт;
• возможность провести заливку в несколько подходов;
• надежность и долгий срок службы.

К минусам причисляют:

• большой объем материалов и работ;
• срок просыхания железобетона составляет 1 месяц;
• в стандартном виде не подходит для возведения зданий на подвижных грунтах.

Основание на винтовых сваях: преимущества и недостатки

Выделяются такие плюсы и минусы свайно винтового фундамента. Среди плюсов находятся:

• относительная простота установки;
• уплотнение земли после установки сваи;
• отсутствие нужды в изъятии грунта;
• низкая стоимость в сравнении с другими видами фундаментов (например, с монолитом или ленточным);
• наиболее высокая скорость сооружения среди других видов основания.

При нормальной организации работ свайное поле для небольшого дома можно заложить за день-два

Среди минусов выделяются:

Какими они бывают

Винтовые сваи различаются между собой по довольно большому числу параметров. Это может быть и длина, и вес. Но всё же главную роль играет тип крепления лопастей и диаметр.

По типу крепления лопастей они делятся на:

1. Литой наконечник

   C литым наконечником. Такие наконечники делают на производстве, применяя метод точного литья в вакуумной среде из стали наиболее прочных марок. Толщина такого наконечника может достигать 13 мм для изделия диаметром 300 мм. Он вставляется в конец трубы и обваривается;

2. Из оцинкованной трубы с таким же наконечником. Такое изделие отличается повышенной стойкостью к коррозии;
3. Сварной наконечник

   Со сварным наконечником. В отличие от литого, этот тип отличается простотой изготовления — просто к его концу приваривается острая буровая лопасть. Её толщина достигает всего 5 мм для диаметра сваи в 300 мм.

Естественно, наиболее надёжным считаются сваи с литой лопастью, особенно изготовленные из оцинкованной трубы. Выше и их несущая способность, которая может достигать шести тонн. Но они меньше подходят для потребителей с ограниченным бюджетом, поскольку их стоимость на четверть выше сварных.

Сама по себе их теоретическая надёжность не является гарантией качества на практике. Относительная сложность, которую имеет технология, необходимость делать точный расчёт, повышает опасность наткнуться на халтуру. Потребителю стоит проверять сертификаты и другие документы на литые наконечники.

Сварные винтовые сваи, в свою очередь, менее надёжны, но и заметно дешевле. Но дешевизна тут достигается использованием менее качественных материалов. А бывает, и менее качественной работой. Строители рискуют тем, что лопасть оторвётся и вырастет нагрузка на соседние сваи, дом просядет.

Опасность можно снизить, если купить сварные сваи из насосно-компрессорной трубы. Её отличает толстостенность, уберегающая от нежелательных деформаций.

Изначально эти трубы применяются в нефте-газовой промышленности.

Существует довольно большое разнообразие диаметров свай. Всё зависит от того, для каких целей они будут применяться. Чем тяжелее постройка, тем больше должен быть диаметр. На сегодняшний день самыми популярными являются такие сваи:

1. Диаметром 57 мм;
2. 89 мм;
3. 108 мм;
4. 133 мм;
5. 300 мм.

Наиболее тонкие делают в большинстве случаев сварными и ставят для заборов. Сваи же от 89 мм популярны в домостроении. Средняя несущая способность свай варьируется в зависимости от диаметра и толщины стенок трубы в пределах 4–7 тонн. Этого вполне достаточно для абсолютного большинства проектов частных жилых домов, в том числе и возводимых на сложных почвах.

Конечно, не стоит рисковать и возводить капитальный дом на фундаменте из 89-миллиметровых свай, лучше начинать со 108-миллиметровых, если дом из бруса или бревна и имеет небольшие размеры. Для домов из тяжёлых брёвен или пеноблоков уже вполне подходят сваи в 133 мм.

Маркировка свай по диаметру обычно выглядит так: СВ:133х350, где буквы обозначают, что это «свая винтовая», первые цифры — диаметр в миллиметрах, а последние — диаметр лопастей.

Оголовки

Другой важной частью конструкции являются оголовки. Их главное предназначение — работать как опора для плит или балок дома

Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна.

Оголовки делятся на несколько категорий. Во-первых, они бывают:

1. Съёмными;
2. Приваренными.

Первый вариант используется при наиболее распространённом, ручном, вкручивании свай. Последние вкручиваются на глубину промерзания грунта, после чего их концы срезаются, так, чтобы они были на одной высоте. После этого одевают изделие.

Что касается приваренных оголовков, то их основных применением являются винтовые сваи, вкручиваемые ямобуром. Главным преимуществом такого способа крепления является то, что внутрь сваи не попадают её главные враги — влага и воздух, что снижает уровень коррозионности.

Также оголовки бывают в зависимости от формы:

1. П-образными;
2. Т-образными.

Разную форму используют для укладки на них разных типов перекрытий. П-образные оголовки служат как опора для балок и только для них, в то время как Т-образные применяются как для балочного, так и для плиточного ростверка. Верхняя часть оголовка может быть в виде круга, квадрата или любой другой фигуры.

Устройство свайного фундамента под сруб

Пока мне готовили сруб, нужно было заняться фундаментом. На улице шел конец ноября. Уже наступили первые заморозки. Размышлял несколько дней, какой сделать фундамент. Участок под строительство так расположен, что тяжелую технику для копки земли загнать было не реально, а копать вручную не хотелось совсем.

В итоге принял решение делать свайный фундамент. Съездил в несколько фирм занимающихся свайными фундаментами, проконсультировался, мне все рассказали, объяснили и показали, как все правильно сделать, разработали проект конкретно под мои размеры дома (учитывались вес, диаметр бревна, грунт).

Купил 3х метровые сваи из трубы 89 диаметра (20 штук). Решил закручивать сваи собственными силами. Перед началом монтажа вызвал геодезиста, который прощупал почву на участке (вдруг какие-то пустоты или скала) и выдал положительное заключение. Процесс вкручивания сваи в почву не легкое оказалось занятие. Представьте себе 3х метровый шуруп, который нужно вкрутить в землю на 2 метра. Пришлось попотеть, пока не набили руку. За три дня закрутили все сваи, срезали излишки по уровню и залили внутрь свай бетонный раствор, чтобы исключить коррозию. Затем обвязали все сваи брусом 20 х 20, закрепили. Все фундамент готов.

Свайный фундамент под дом из оцилиндрованного бревна.

Устройство ростверка

После монтажа опорных столбов под фундамент для брусового дома делают ростверк. Он предназначен для придания прочности всей конструкции и связывания основания со стенами здания. Вариант обвязки выбирают, исходя из особенностей будущей постройки.

Установленные по уровню сваи соединяют друг с другом следующими способами:

• с помощью обработанных гидроизоляционным составом (битумной мастикой) деревянных брусьев;
• двутавровой балкой либо швеллером;
• монолитной плитой;
• железобетонным ростверком, напоминающим ленточное основание по виду.

Различные способы создания ростверка на винтовых сваях

Швеллер или двутавровую балку применяют при строительстве на заводненных почвах или таких, где существует вероятность подмывания.

Для создания плиты или железобетонной ленты, предварительно устанавливают опалубку и арматурный каркас. Потом заливают конструкцию бетоном.

После строительства дома под ним остается открытое пространство. Этот цоколь закрывают различными материалами:

• бутовым камнем;
• кирпичом;
• сайдингом;
• панелями;
• листовыми изделиями.

Цоколь выполняет эстетические функции и обеспечивает уменьшение потерь через пол сооружения.

Весь процесс строительства дома из бруса на свайно-винтовом фундаменте показан в видеоролике ниже.

Создание свайного фундамента для дома из бруса – это хороший вариант, позволяющий получить удобное, теплое жилье за короткий срок. При этом экономятся и денежные средства. Приобретать необходимо качественный строительный материал известных фирм. Обязательно следует перед началом строительства определиться со свойствами грунта на участке под застройку, уровнем грунтовых вод, массой будущей конструкции, чтобы в правильном количестве закупить сваи.
