Для чего и как правильно произвести расчет арматуры для ленточного фундамента?

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

Связывание углов арматурного каркаса

Вязание арматуры при помощи специального приспособления – вязального станка

Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона. Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.

Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

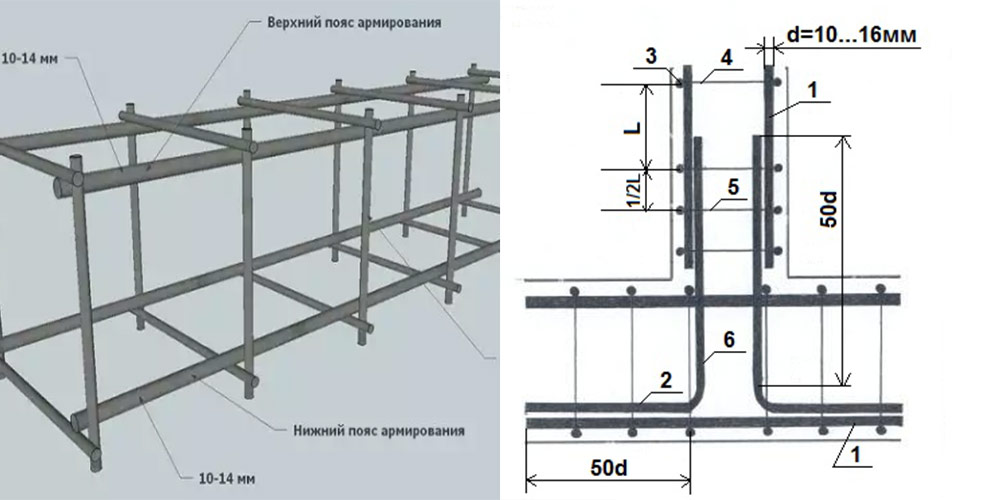

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

• Типа фундамента (плитный, свайный, ленточный).
• Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
• Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Как рассчитать арматуру для ленточного фундамента?

Схема армирования ленточного фундамента.

Чтобы правильно рассчитать количество арматуры, нужно учесть следующее:

• в основании ленточного типа максимальная зона растяжения размещена на поверхности, поэтому особо заглублять проволоку в бетон не следует;
• уложенная проволока должна быть размещена на расстоянии не менее 50-60 мм от дна траншеи от стенок опалубки и от верхней части основания. Таким способом можно скрыть железо в бетонной смеси и защитить его от коррозии;
• пруты ребристого профиля позволяют достичь наилучшего сцепления с бетоном;
• для вертикальных и поперечных прутов можно применять гладкие элементы с диаметром 6-8 мм. Нагрузка на такие элементы будет несколько меньше, чем на продольные элементы;
• расстояние между поперечными и вертикальными элементами должно быть 15-35 мм. В некоторых случаях допускается увеличение расстояния до 50-60 мм.

Расчет расхода материалов

ленточного фундамента” width=”531″ height=”219″ />

Для того, чтобы рассчитать необходимое количество материалов, следует знать некоторые параметры:

1. Ширину фундамента.
2. Его длину.
3. Высоту отливки.
4. Ширину пояса.

Рассматривать на примере будет удобнее, поэтому в нашем примере ширина фундамента составит 5 м, длина 10 м, высота отливки 0,3 м, ширина пояса 0,2 м.

В первую очередь, необходимо вычислить полный объем отливки. Для этого, при использовании нехитрых формул, узнаем периметр основания, а потом полный объем отливки умножив периметр на ее высоту и ширину пояса.

По формуле это будет выглядеть так:

• Р = АВ + ВС + СD + АD = 5 + 10 + 5 + 10 = 30;
• V = 30 х 0,3 х 0,2 = 1,8;

Но на этом подсчеты не заканчиваются. Узнав самый главный параметр – объем отливки, занимающий 1,8 квадратных метров, следует рассчитать объем внутренней части фундамента, конкретнее говоря, того, что находится внутри фундаментной ленты.

Для этого, необходимо умножить ширину и длину основания на высоту отливки, в итоге у нас получается: 5 х 10 х 0,3 = 15 кубометров – это общий объем.

Объем отливки: 15 – 1,8 = 13,2 метров кубичных.

В итоге, следует узнать количество арматуры, которое потребуется для армирования.

К примеру, диаметр составляет 13 мм, в отливке – 2 горизонтальные нити, т.е. 2 прута, по вертикали прутья будут располагаться через каждые полметра. Поскольку периметр фундамента заранее известен – 30 м, то 30 х 2 (горизонтальные прутья) = 60 м. Расчет вертикальных прутьев: 60 х 2 + 2 = 122 прута (120 интервалов по 0,5 м и два по краям).

К данной сумме следует прибавить еще по одному пруту на угол здания. В общем получится 126 прутьев.

К примеру, высота прута составляет 60 см. В итоге: 126 х 0,6 = 75,6 м.

В конце расчетов производим вычисление материалов на опалубку.

Вообразим, что опалубка будет сооружаться с досок толщиной в 3 см, длиной в 7 м и шириной 25 см. Узнаем площадь боковых поверхностей: периметр следует умножить на высоту отливки, а затем на 2 (это запас без учета уменьшения внутреннего примера против наружного): 30 х 0,3 = 9 метров квадратных.

Площадь доски для опалубки: 7 х 0,25 = 1,75 квадратных метров; 9/1,75 = 5,14. Округлим вычисленное число 5,14 к 6. Это и будет необходимое количество досок – 6 досок длинной в 7 метров.

После проведения вычислений вы получите округленное количество необходимых материалов.

Характеристики ленточной несущей конструкции

Сегодня в сфере строительства широкое распространение получил фундамент, выполненный из железобетона. Благодаря простой технологии такой тип основания можно легко смонтировать, не используя при этом спецтехнику и грузоподъемные механизмы. Главное, правильно подобрать сечение, определить заглубление, диаметр арматуры для ленточного фундамента.

Широкое распространение основание ленточного типа получило из-за того, что его можно обустроить практически на любом типе почвы, а также благодаря большому сроку службы – около 150 лет. Эти показатели обеспечиваются качеством бетонной смеси и эффективно выполненным армированием.

Бетон, невзирая на его высокие эксплуатационные характеристики, является хрупким стройматериалом, поэтому даже при малых движениях он подвергается разрушению. Армирование предназначено для придания бетону особой пластичности и выполняется с помощью стальных прутьев. Для того чтобы улучшить сцепление с бетонной смесью основная часть поверхности прутьев выполняется ребристой.

Расчет арматуры для фундамента

Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.

Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.

Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров

Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой)

Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

• I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.
• III — это пруток с рифлением различной глубины и модификации. Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.
• IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.

На заметку. В последние годы широко распространена продукция на основании ТУ, маркирование которой может не соответствовать классификации по ГОСТ. В таких случаях их характеристики следует уточнить у продавца.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Факторы, влияющие на расходование материала

Расход арматуры на куб бетона и на армирование всего фундаментального основания в целом зависит от нескольких немаловажных факторов:

Содержание арматуры в 1 м3 бетона

• Плотность раствора (имеет значение состав) – чем меньше показатель плотности, тем мельче в армирующем каркасе должна быть сетчатая структура – уменьшается шаг.
• Тип строения и его вес – нормы использования стройматериала на конкретный тип конструкции указаны в таких регулирующих документах: ГОСТ, ГЭСН и ФЕР.
• Размер (длина, ширина и глубина) бетонной опорной части обуславливает количество продольных и поперечных элементов в армирующем каркасе.
• Тип почвы – для устойчивых грунтов с высокой несущей способностью применяют металлоизделие с диаметром 10, в противном случае – 14–16 миллиметров.
• Класс элемента, повышающего прочность, и площадь сечения прутьев обуславливают вес будущей конструкции и нагрузку на грунт.

А также влияет тип фундамента – для каждого вида есть примерные (ориентировочные) показатели затрат арматуры на куб бетона:

• Для ленточного образца – 20 кг на 1 кубометр.
• Для столбчатого фундамента – 10 кг на 1 кубометр.
• Для плитного (имеет два продольных пояса – верхний и нижний) – 50 кг на 1 кубометр.

Параметры гладкой арматуры А1

Дополнительная информация о калькуляторе

Онлайн калькулятор монолитного буронабивного (свайного и столбчатого) ростверкового фундамента предназначен для расчетов размеров, опалубки, диаметра арматуры, ее количества и объема расходуемого бетона. Для определения подходящего типа конструкции фундамента обязательно проконсультируйтесь со специалистами.

Данный тип фундамента основывается на сваях или столбах, поэтому его также часто называют столбчатым либо свайным. Глубина установки и несущая способность отличает сваи от столбов.

Вершины столбов или свай связывают между собой сплошной железобетонной лентой, так называемым ростверком. Между ростверком и поверхностью земли остаётся воздушная прослойка некоторой высоты.

Основная причина для выбора ростверкового фундамента – глубокое промерзание или слабость грунта. Этот тип фундамента востребован в местах, где из-за погодных условий другие виды фундамента создавать проблематично. Забивка свай не зависит от климата, что является несомненным преимуществом ростверковой технологии. Другой её плюс – высокая скорость возведения сооружений, поскольку сваи можно подготовить заранее, а их вбивание – ускорить, пробурив в земле отверстия.

На тип ростверкового фундамента влияет материал и форма свай, характер действия на грунт, способы установки и виды непосредственно ростверка. Трудно давать типовые рекомендации, не зная самого сооружения и специфики местности, где оно строится. Перед началом проектирования следует учесть климат местности, свойства грунта, расчётные нагрузки. Безусловно, лучше всего обратиться к специалистам и последовать их рекомендациям, так как есть риск «доэкономиться» до деформации или разрушения будущего строения. Чтобы этого избежать, советуем внимательно ознакомиться с данным калькулятором. Он поможет вам рассчитать расходы при возведении стандартных конструкций и обдумать составляющие будущего фундамента.

Вы можете или предложить идею по улучшению данного калькулятора. Будем рады вашим комментариям!

Методы армирования

Прежде всего необходимо разобраться с вопросом, каким образом будет выполняться армирование конструкции. На сегодняшний момент используется 2 схемы, различающихся между собой количеством металлических стержней:

• 4 горизонтальных рядов.
• 6 горизонтальных рядов.

Выбор одной из схем определяется в СНиП 52-101-2003, в котором говорится следующее: «Интервал между прутками арматуры в ленточном фундаменте, расположенными параллельно не должен превышать величину 400 мм.

Расстояние между каждымм прутком и краем бетонного каркаса основания устанавливается 60 – 70 мм».

Согаласно приведённому выше документу, рассчитать количество арматуры для строения достаточно просто. Например, для оснований ширина которых превышает 0,5 м целесообразно использовать металлизированный каркас, состоящий из 6 продольных рядов.

Определение глубины заложения

Порядок нахождения предусматривает выявление факторов негативного влияния, которые зависят от:

• геологических характеристик строительной площадки;
• климатических особенностей региона;
• наличия в проекте заглубленных подвалов.

На данном этапе работ находят места расположения на прочных грунтах. Основание не рекомендовано опирать на рыхлые и пластичные массивы, погружать в подпочвенные воды. Одним из серьезных признаков нестабильности является критическая отметка промерзания земляных пластов, приводящая к пучению.

Установив все критические моменты, определяют допустимую глубину дна котлована. Согласно СНиП в окончательном варианте она должна быть кратной 10 см. Например, получив 68 см, принимаете к исполнению —70 см.

Правила армирования ленточных оснований

В работе распространена методика распределения металла, основанная на длительном практическом опыте:

• если длина ленты не превышает 3м, то допустимо применять в горизонтальном положении пруток в 10 mm;
• если её размеры более 3 м, нужно выбирать пруток от 12 до 16 mm;
• вся продольная арматура, используемая в каркасе, должна быть строго одного диаметра.

Если толщина имеющихся прутов различная, то в нижний ярус устанавливают большие по размеру, а в верхний — отрезки с меньшим сечением. При этом следует понимать, что изделия с d = 10 и d = 16mm, значительно различаются по весу и, если вы приобретаете его с максимальным запасом прочности, то это может значительно утяжелить нагрузки на грунт и увеличить стоимость закупки материала.

Что касается сравнительного анализа проката с рифлением и без, то здесь действует следующий принцип, чем выражение глубина рисунка, тем крепче образуется связь между бетоном и металлом

Это очень важно знать при заливке объемных и грузных ленточных оснований, где нецелесообразно отдавать предпочтение гладкому профилю. В работе используется специальная крепёжная проволока из низкоуглеродистой стали толщиной от 0,8 до 1,5 мм, которую предварительно нарезают на равные отрезки

Общие сведения по результатам расчетов

• Общая длина ленты – Длина фундамента по центру ленты с учетом внутренних перегородок.
• Площадь подошвы ленты – Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
• Площадь внешней боковой поверхности – Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• Объем бетона – Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона – Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента – Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр продольных стержней арматуры – Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
• Минимальное кол-во рядов арматуры в верхнем и нижнем поясах – Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• Минимальный диаметр поперечных стержней арматуры (хомутов) – Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
• Шаг поперечных стержней арматуры (хомутов) – Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• Величина нахлеста арматуры – При креплении отрезков стержней внахлест.
• Общая длина арматуры – Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры – Вес арматурного каркаса.
• Толщина доски опалубки – Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки – Количество материала для опалубки заданного размера.

Как вязать арматурную сетку самостоятельно

Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.

1. Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
2. Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
3. На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
4. На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
5. Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
6. Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
7. Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

Технологии вязки углов:

1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.

2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.

3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.

Примыкания создаются с использованием аналогичных способов крепежа.
