Расчет несущей способности сваи по грунту

Проектирование свайного фундамента

При проектировании свайного фундамента необходимо участь ряд факторов, влияющих на его устойчивость:

• Глубина залегания толщина и надежность пород;
• Масса здания;
• Условия строительства и эксплуатации;
• Конструктивные особенности здания.

При проектировании инженеры опираются на данные геологических изысканий и на их основе определяют возможность строительства, рассчитывают количество свай, выбирают их вид, форму и материал.

Второй важный фактор — это нагрузка от здания.

Она складывается из нескольких видов нагрузки:

• Постоянная. Включает в себя вес самого здания;
• Долгосрочная временная — это вес станков, оборудования и других тяжелых конструкций;
• Краткосрочная временная складывается из веса мебели и людей в здании;
• Снеговая и ветровая нагрузки рассчитываются отдельно для каждого здания на основании климатических данных региона согласно СП 131.13330.2012 «Строительная климатология».

Карта снеговых районов России

Вид сваи зависит от технико-экономических показателей строительства. Подбирается самый дешевый вариант, удовлетворяющий все требования и обеспечивающий надежность конструкции.

На этапе проектирования инженеры предусматривают запас прочности, обеспечивающий длительный срок эксплуатации фундамента даже при больших нагрузках.

Проектирование свайного фундамента

При проектировании свайного фундамента необходимо участь ряд факторов, влияющих на его устойчивость:

• Глубина залегания толщина и надежность пород;
• Масса здания;
• Условия строительства и эксплуатации;
• Конструктивные особенности здания.

При проектировании инженеры опираются на данные геологических изысканий и на их основе определяют возможность строительства, рассчитывают количество свай, выбирают их вид, форму и материал.

Второй важный фактор — это нагрузка от здания.

Она складывается из нескольких видов нагрузки:

• Постоянная. Включает в себя вес самого здания;
• Долгосрочная временная — это вес станков, оборудования и других тяжелых конструкций;
• Краткосрочная временная складывается из веса мебели и людей в здании;
• Снеговая и ветровая нагрузки рассчитываются отдельно для каждого здания на основании климатических данных региона согласно СП 131.13330.2012 «Строительная климатология».

Карта снеговых районов России

Вид сваи зависит от технико-экономических показателей строительства. Подбирается самый дешевый вариант, удовлетворяющий все требования и обеспечивающий надежность конструкции.

На этапе проектирования инженеры предусматривают запас прочности, обеспечивающий длительный срок эксплуатации фундамента даже при больших нагрузках.

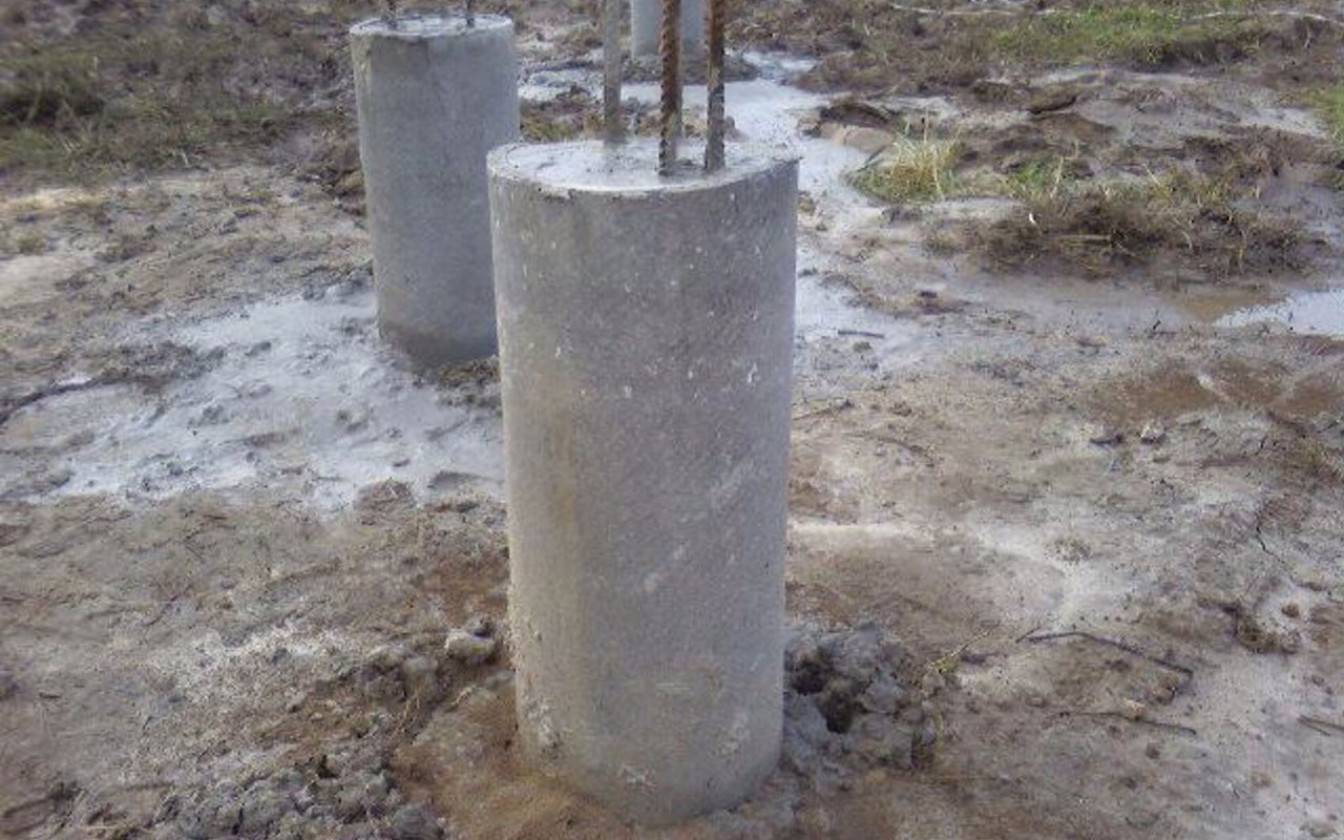

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

• диаметр;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

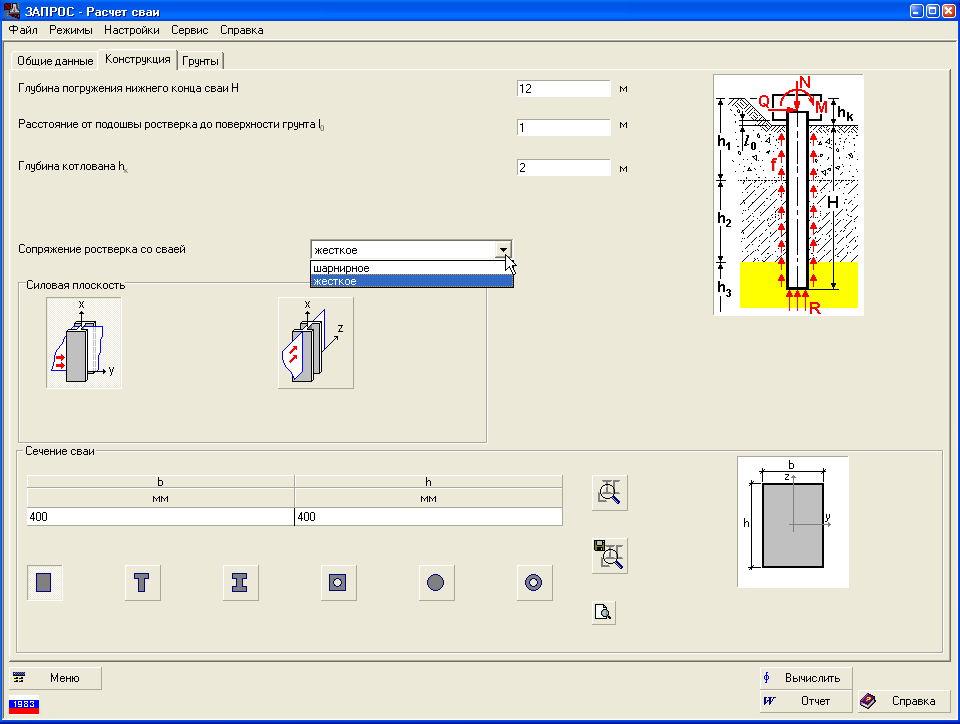

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле:
P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая;
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

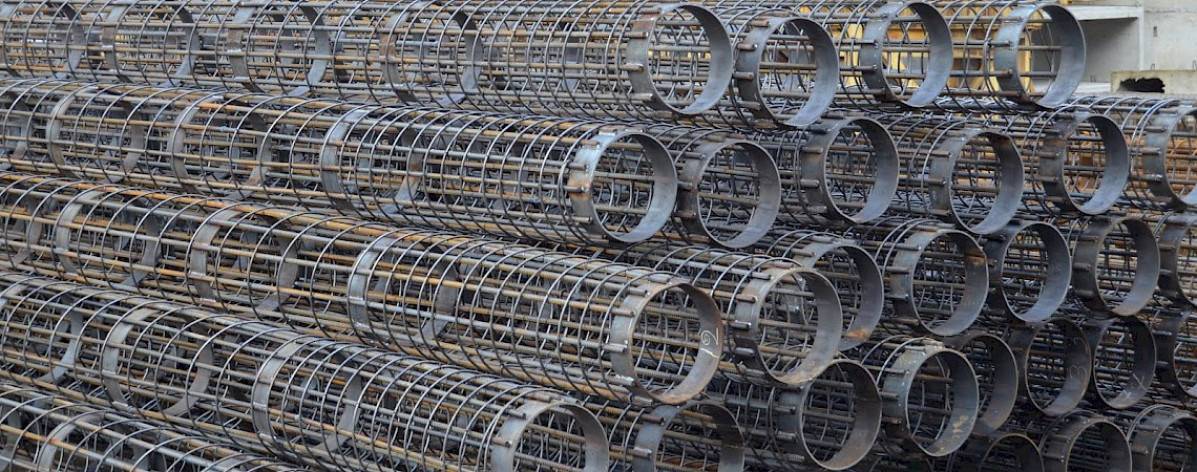

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

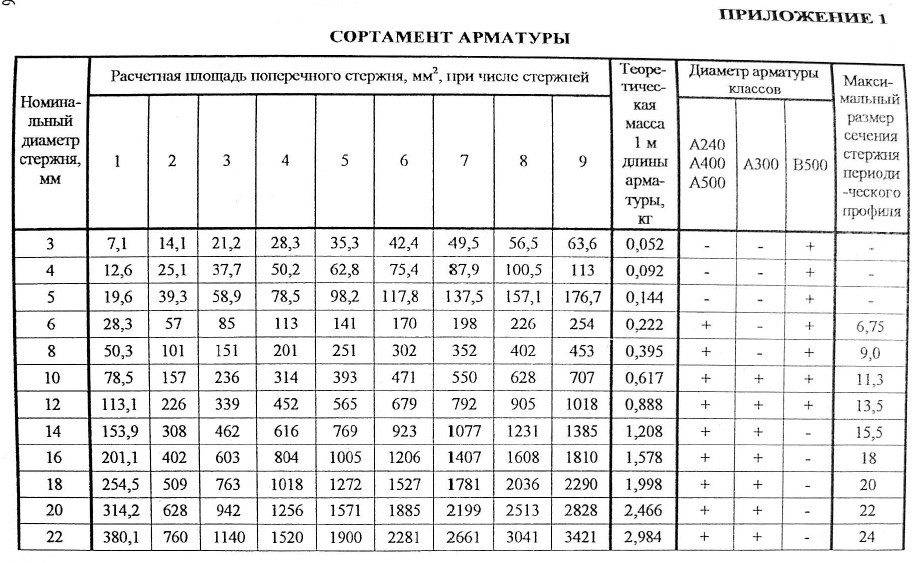

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

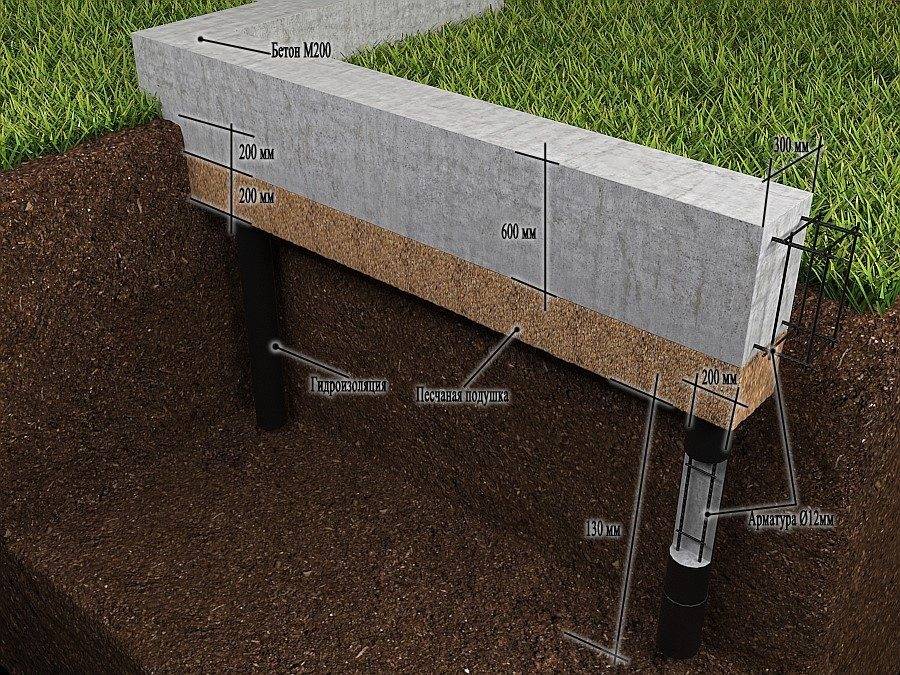

Подробно о свайном фундаменте с ростверком

С одной стороны, ростверк выполняет функцию связного элемента для отдельных свай, с другой – это основа для остальной конструкции здания. Ростверк и сваи условного фундамента объединяются попарно (ленточный тип связки) либо объединяются все оголовки (плиточный тип). Ростверк для дома может изготавливаться из таких материалов:

• Армированный бетон. Бетонная лента укладывается на оголовки свай, расположенные на уровне земли. Во время проектирования также указываются места прокладывания неглубоких траншей, проходящих вглубь ростверка.
• Бетонный ростверк подвесного типа. Аналогичный способ, при котором между грунтом и ростверком оставляется зазор. Этот промежуток позволяет компенсировать возможные колебания грунта (в рамках нормы).
• Ростверк из железобетона. Основой служит двутавр и швеллер (для монтажа под несущие стены СНиП рекомендует) швеллер 30.
• Деревянные брусья. В последнее время практически не применяются.

Коротко о главном

Несущая способность определяет стойкость сваи к деформации под действием веса здания и воздействия грунта без изменений структуры и функциональных характеристик. По типу конструкции, способу монтажа и несущей способности сваи подразделяются на забивные, винтовые и буронабивные. По характеру взаимодействия с грунтом они делятся на сваи-стойки и висячие.

Для увеличения несущей способности применяют два основных способа – инъектирование грунта бетонным раствором и расширение основания самой конструкции. Для определения несущей способности сваи применяют 4-ре метода:

• Расчетный теоретический.
• Динамический.
• Статический.
• Зондирование.

Забивные сваи применяются редко – чаще всего под застройку 2-3 этажных домов из тяжелых материалов, винтовые – под легкие конструкции, буронабивные – наиболее часто под все виды домов на нестабильных грунтах.

Оценок 0

Формула Терцаги

Формула Терцаги описывает закономерность уплотнения грунтов и их компрессионное сжатие. Для исследования грунтов редко выбирают метод трехосного сжатия ввиду его сложности, метод одноосного сжатия можно применять лишь к узкому кругу грунтов. Именно поэтому Терцаги рассматривает одноосное сжатие в жесткой таре, где стенки не дают образцу деформироваться.

По мере уплотнения, то есть сокращения объема полостей, давление возрастает. В результате становится понятно, то сумма деформаций образца составляется из пластической и остаточной деформации. (ξ1= ξp+ ξв)

Рис. 4 График нагружения грунта

При выполнении повторного нагружения основанию передаются только упругие деформации.

Определение несущей способности фундамента — техническое обследование

Техническое обследование фундаментов производится для установления степени его износа и технического состояния. Также работы осуществляются с целью определения способности восприятия дополнительных нагрузок.

Проводится для:

• определения пригодности объекта к эксплуатации;

• обоснования стоимости ремонта, реконструкции, перевооружения, перепланировки предприятия;

• оценки повреждений конструкций или видимых дефектов;

• определения способности фундамента переносить дополнительные нагрузки (в случае необходимости в надстройке или дополнительной отделке);

• а также в ряде других случаев (подробнее можно ознакомиться здесь).

Несущая способность фундамента

После возведения дома, фундаменту будет какое-то время “усаживаться” — грунт под тяжестью постройки сжимается и утрамбовывается. Несущая способность фундамента — это максимальная нагрузка, которую выдержит основание дома без разрушения и деформации в данном грунте.

На нее влияет масса стройматериалов, конструктивные особенности объекта, погодные условия, тип и конструкция кровли, климатические и другие условия.

Для расчета нагрузок на фундамент необходимо сложить следующие показатели:

• Масса постройки,
• Полезные эксплуатационные нагрузки,
• Нагрузки от давления ветра,
• Если дом стоит в холодном климате, то снеговые нагрузки.

Актуальная продукция

пример расчета буронабивных свай

Рассчитаем буронабивной фундамент для следующих данных:

• верхний слой грунта, 2 метра – тугопластичный суглинок;
• ниже – твердая глина, пористость 0,5;
• площадь дома – 4 х 8 метров, периметр 24 м;
• стены – кирпич 0,38 метра, плотность 1,8 тонн на кубометр;
• высота стен одинаковая по всем сторонам: 1 этаж – 3 метра, мансарда – 1,5;
• крыша – вальмовая, металлочерепица;
• перекрытия – ж/б плиты, толщина 25 см, площадь 32 кв.м, 2 штуки (пол и мансарда);
• внутренние стены – ГКЛ, суммарная длина 20 м, высота 2,7, вес квадратного метра – 0,03 тонны;
• снежная нагрузка – 180 кг на кв.м.

• вес стен – (24 х 3 + 24 х 1,5) х 1,2 (коэфф. надежности) х 1,8 = 88,65 тонн;
• перегородки – 1,2 х 2,7 х 20 х 0,03 = 2 тонны;
• перекрытия + цементная стяжка 3 см = 1,2 х 0,25 х 32 х 2,5 = 48 тонн;
• кровля – 1,2 х 4 х 8 х 0,06 = 2,3;
• снег – 1,4 х 4 х 8 х 0,18 = 8,1;
• суммарная полезная нагрузка – 11,5;
• всего – 112,94 тонны;
• нагрузка на метр погонный – 6,69 тонн.

Выполняем расчет для круглых свай длиной 3 метра, сечением 30 см, используя приведенные выше формулы:

• f = 3,14 D2 / 4 = 3,14 х 0,3 х 0,3 / 4 = 0,071;
• U = 3,14 х D = 0,942;
• Р1 = 4,47;
• Р2 = 7,84;
• Р = 12,31;
• L (шаг между сваями) = 1,84 метра.

Повторяем расчеты два раза, увеличивая и уменьшая сечение сваи.

Ничего принципиально невыполнимого в этих расчетах нет, только долго, трудоемко и требуется предельная аккуратность. Чтобы сократить трудозатраты, можно выполнить расчет буронабивной сваи онлайн с помощью сетевого калькулятора.

Нюансы установки

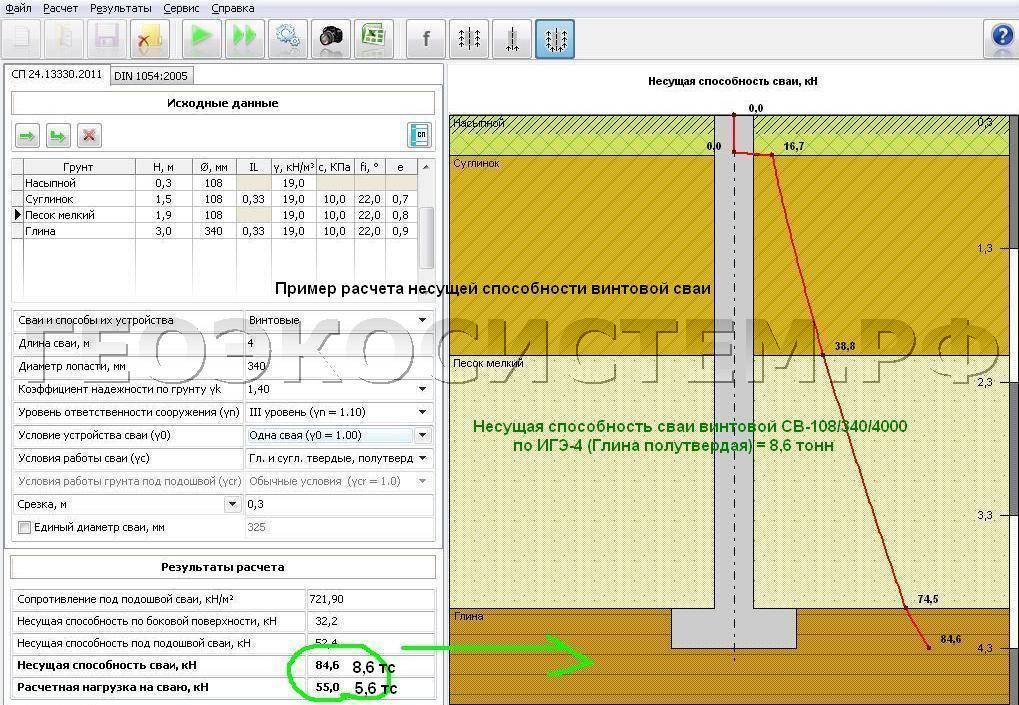

В большинстве случаев несущая способность винтовых свай зачастую зависит от размеров и диаметра опоры. Монтаж винтового основания можно выполнять при помощи двух способов:

ручного;с использованием специальной техники.

Несущая возможность не зависит от вида проведения монтажа.

Оба способа установки выполняются по принципу вкручивания винтовой трубы в структуру грунта. Это действие с легкостью выполняется благодаря лопастям, которые расположены на нижней части опоры. Для того чтобы не ухудшилась несущая способность, в некоторых ситуациях выполняется монтаж винтовой сваи иначе:

Установка винтовой опоры в почву, которая имеет твердую структуру, а также в мерзлый грунт. В обязательном порядке необходимо бурение небольших скважин.

Это действие обеспечит безопасное вкручивание винтовой опоры в землю.Если на строительной площадке преобладает заводненный грунт, поверхность винтовых свай в обязательном порядке дополнительно обрабатывают антикоррозийным средством. В тело металлической трубы необходимо залить бетонную консистенцию. За счет этого увеличится прочность фундаментного материала, и продлится срок его эксплуатации.

Если требуется дополнительное усиление прочности, сваи, которые имеют длину более чем 2 метра, следует армировать. За счет этого увеличится несущая способность винтовых свай по всему периметру.

Важно знать, что произвести верные расчеты несущей способности опор можно в том случае, если монтаж осуществлен правильно. Если будут нарушены даже малейшие правила, прочность всей конструкции намного снизится. Поэтому процесс монтажа лучше всего поручить специалисту, который обладает большим опытом работы с такими типами фундамента

Поэтому процесс монтажа лучше всего поручить специалисту, который обладает большим опытом работы с такими типами фундамента.

Несущая способность – что это такое, факторы, влияющие на ее значение, виды свай

Несущая способность характеризует степень стойкости свайной опоры к деформациям под действием оказываемых на нее разносторонних нагрузок – без изменений в ее структуре и потери свойств. Характер и величина факторов воздействия складывается из двух основных составляющих:

1. Массы надземной части сооружения.
2. Характеристик грунта – структура, плотность, степень увлажненности.

Поэтому в зависимости от набора действующих факторов и их особенностей в каждом конкретном случае для основания дома подбирается определенное количество свайных элементов. При этом учитывается материал и конструкция применяемых опор. В частном домостроительстве наибольшее распространение получили следующие виды свай:

• Забивные.
• Винтовые.
• Буронабивные.

Забивные железобетонные опоры монтируются в грунт путем забивки молотом, вибро-погружными установками или специальными вдавливающими устройствами без выемки породы. Винтовые металлические аналоги просто вкручиваются в почву. Буронабивные устанавливаются методом бетонирования предварительно подготовленной скважины.

Схема винтовых свай для фундамента дома Источник k-dom74.ru

По характеру взаимодействия с грунтом сваи делятся на два типа:

1. Сваи-стойки, опирающиеся на твердые скальные породы. Основная нагрузка передается на пяту.
2. Висячие сваи – опираются всей площадью поверхности на сжимающее вокруг окружающие слои грунта.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Методы

Подготовка к проектированию начинается с геологических изысканий на участке. Результаты исследований дают возможность оценить несущую способность почвы и определить, какие пласты будут несущими.

Затем собираются суммарные нагрузки проектного сооружения. При этом учитываются не только вес стен, перекрытий и крови, но также масса снегового настила и эксплуатационные нагрузки (вес людей, мебели, оборудования). Полученные сведения позволяют определить несущую способность одного опорного элемента, а также выбрать тип и количество свай.

Определение осадки силовой конструкции послойным суммированием

Метод заключается в суммировании показателей на сжатие всех пластов грунта, на которые оказывает давление опорная конструкция. Для этого необходимо определить осадку каждого слоя по формуле:

где:

• Р – усредненное уплотняющее давление (берется из нормативной документации);
• m – коэффициент, отражающий степень сжимаемости почвенных масс (определяется в результате компрессионных испытаний);
• р – толщина исследуемого пласта.

Соответственно, суммарный показатель будет равен:

где:

• Е – модуль деформации пласта;
• β – коэффициент (принимается равным 0,8 согласно СНиП).

Полученные значения деформаций и осадок для свайного фундамента не должны превышать предельное значение совместной деформации основания и сооружения, установленные в СНиП 2.02.01-83.

Тип сооружения	Максимальная осадка, см
Производственные и гражданские дома с монолитными перекрытиями	10
Многоэтажные бескаркасные здания с несущими стенами из бетонных перекрытий	12–18
Конструкции, в которых не возникают деформации от осадок	20

Расчет основания по деформациям

Методика основана на проверке условия:

где:

• p — среднее давление под подошвой фундамента; – равномерно распределенная нагрузка на пол нулевого этажа (для промышленных зданий , для жилых помещений – 1,5 кПа, бытовых – 2,0 кПа);
• q – расчетное сопротивление грунта (берется из нормативной документации).

где:

• N – суммарные проектные нагрузки с учетом веса фундамента и грунта, лежащего на его уступах;
• Aф – площадь подошвы фундамента.

6.3 Расчет буронабивных свай

6.3.1 Расчеты свайных фундаментов и их элементов выполняются в соответствии с общими положениями СП 24.13330.2011, МГСН 2.07-01 [], МГСН 5.02-99 [].

6.3.2 При расчете буронабивных свай из виброштампованного бетона по прочности материала расчетное сопротивление бетона следует принимать с учетом коэффициента условий работы γ_cb= 1 и коэффициента условий работы, учитывающего влияние способа производства работ при наличии в скважине воды и извлекаемых обсадных труб, γ’_cb= 0,9.

6.3.3 Сваю в составе фундамента и одиночную по несущей способности грунта основания следует рассчитывать исходя из условия

                                                               (1)

где N — расчетная вертикальная нагрузка, передаваемая на сваю, кН;

F_d — несущая способность (предельное сопротивление) грунта основания одиночной сваи, кН, называемая в дальнейшем несущей способностью сваи;

γ, γ_n, γ_k — коэффициенты, принимаемые согласно п. 7.1.11 СП 24.13330.2011.

6.3.4 Несущую способность F_d буронабивной сваи, работающей на сжимающую нагрузку, следует определять по формулам:

а) при объемном виброштамповании укладываемой бетонной смеси

F_d = γ_c(γ_cRRA + UΣγ_cff_ih_i),                                                (2)

где γ_с — коэффициент условий работы сваи, γ_c = 1;

γ_cR — коэффициент условий работы грунта под нижним концом сваи (для песков и супесей γ_cR = 1,1; для глин и суглинков γ_cR = 1; в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011);

R — расчетное сопротивление грунта под нижним концом сваи, кПа, принимаемое, согласно п. 7.2.7 СП 24.13330.2011;

А — площадь опирания сваи, м2, принимаемая равной:

— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;

— для буронабивных свай с уширением — площади поперечного сечения уширения в месте наибольшего его диаметра;

U — периметр поперечного сечения ствола сваи, м;

γ_cf — коэффициент условий работы грунта на боковой поверхности сваи (для любого типа грунта γ_cf = 0,9);

f_i — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;

h_i — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

б) при вибровтрамбовывании щебня в грунт ниже забоя скважины или сваи-оболочки, погружаемой с выемкой грунта

F_d = γ_c(γ_cR1RA + UΣγ_cff_ih_i),                                               (3)

где γ_с — коэффициент условий работы сваи, γ_с = 1;

γ_cR1 — коэффициент условий работы, учитывающий особенности совместной работы щебеночного «ядра» в основании сваи и окружающего уплотненного грунта, принимаемый по таблице ;

R — расчетное сопротивление уплотненного грунта под подошвой буронабивных свай, сооружаемых с вибровтрамбовыванием жесткого материала в забой, кПа, принимаемое по таблице приложения ;

А — площадь опирания сваи, м2, принимаемая равной:

— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;

— для свай-оболочек, заполняемых бетоном, — площади поперечного сечения оболочки брутто;

U — периметр поперечного сечения ствола сваи, м;

γ_cf — коэффициент условий работы грунта на боковой поверхности сваи, принимаемый:

— при объемном виброштамповании укладываемой бетонной смеси (для любого типа грунта γ_сf = 0,9);

— в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011 в зависимости от способа образования скважины и условий бетонирования;

f_i — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;

h_i — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

Таблица 1 — Значения коэффициента γ_cR1

	Значение коэффициента для пылевато-глинистых грунтов с показателем текучести IL
0,1	0,2	0,3	0,4	0,5	0,6
для песчаных грунтов
гравелистых	крупных	—	средней крупности	мелких	пылеватых	—
Пески средней плотности	—	—	—	0,8	1,0	1,1	—
Супеси, суглинки и глины	—	—	0,8	0,9	1,0	1,1	1,2

Примечания

1 Для промежуточных значений I_L значения коэффициента γ_cR1 определяются интерполяцией.

2 Для гравелистых, крупных песчаных и пылевато-глинистых грунтов с показателем текучести I_L < 0,2 определение сопротивлений производится по результатам опытных работ. Для предварительной оценки сопротивления основания под нижним концом сваи по формуле () допускаются принимать γ_cR1 = 0,5.

6.3.5 При определении несущей способности буросекущихся и бурокасательных свай, воспринимающих сжимающую нагрузку в составе конструкций типа «стена в грунте», следует учитывать уменьшение трения грунта на боковой поверхности сваи, вызванное объединением сечений соседних свай в ряду.

Алгоритм расчета свайного фундамента

Процесс расчета начинается с определения общего веса здания.

Он состоит из суммы массы всех конструкций:

При расчете толщина каждого слоя конструкции умножается на ее высоту и на плотность. В результате рассчитывается нагрузка на 1 м2 конструкции.

Кратковременные равномерно распределенные нагрузки (вес людей и мебели) берутся с расчетом 150 кг/м2. Сумма нагрузок вычисляется путем умножения значения на общую площадь здания. После этого определяется нагрузка от веса снега. Она будет зависеть от климатического района и форму крыши.

После этого определяется несущая способность каждой сваи и их количество в ростверках. Полученные значения дополнительно проверяют и только после этого приступают к дальнейшему проектированию и строительству здания.

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!
В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени
