Последствия неправильных подсчетов показателей для траншеи под воду
Зачем нужно так тщательно рассчитывать все показатели, ведь можно проложить трубы «на глаз», особенно, если речь идет о частном доме, построенном на собственном участке?
При слишком малой ширине траншеи не получится обеспечить правильную теплоизоляцию труб, что тоже приведет к их промерзанию. Кроме того, узкая яма осложняет укладку и обслуживание водопровода, его ремонт.
Что касается соблюдения других нормативов – расстояния до других коммуникаций – то они продиктованы соображениями безопасности. Ведь даже в частном доме нежелателен контакт водопроводной воды и канализационных стоков, или воды и электричества, газа.
Важная и полезная информация о копке траншеи для водопровода находится здесь.
Планирование и расчёт траншеи под систему водоснабжения
Наиболее простой и быстрый способ проложить трубопровод от источника воды до дома – обратиться за помощью к сотрудникам специализированных компаний, обладающим соответствующим опытом и техникой. Но далеко не всегда подобный вариант является подходящим.
В одних случаях внутреннее пространство участка и расположение надворных построек не позволяет использовать тяжёлую землеройную технику. В других ситуациях нанимать профессиональную бригаду бывает накладно с финансовой точки зрения. Тогда единственно приемлемым выходом будет траншея для водопровода, проложенная собственными силами.
Подготовка
Расчёт объёма земляных работ
Прежде, чем приниматься за копку, необходимо произвести подготовку к работе. Основными из подготовительных мероприятий являются составление плана прохождения будущего трубопровода и произведение необходимых расчетов. При выборе маршрута прокладки водопровода следует учесть возможное наличие на его пути других коммуникаций, проложенных ранее: электрических и телефонных кабелей, газовых и канализационных труб. Поиск подземных коммуникаций.
Если в вашем распоряжении нет проектно-технической документации с указанием расположения коммуникаций, производите землеройные работы максимально аккуратно, во избежание их нечаянного повреждения. Прокладывать шурфы следует прямолинейно, от источника водоснабжения до ввода в дом. Если же такой возможности нет, то повороты трубопровода рекомендуется делать под прямым углом. Так, в дальнейшем, будет проще произвести стыковку труб.
Нюансы копки и прокладки
Когда вы знаете места расположения на вашем участке иных коммуникационных сетей, следует соблюдать нормативы СНиП для прокладки рядом с ними трубопровода.
Величины отступа при копке траншеи для водоснабжающей сети от иных коммуникаций выглядят так:
- Расстояние до газопроводных труб – не менее 1м.
- До канализационных систем – 20см.
- До отопительных трубопроводов – 1,5м.
- До питающих электрокабелей – 0,5м.
При этом прокладывать в одной траншее канализационные и водопроводные трубы запрещается СанПиНом (санитарными нормативами). В исключительных случаях возможна прокладка вместе водяных и отопительных труб, а также электрического кабеля, но лишь при соблюдении правил их взаимной изоляции.
Следующий шаг – сбор необходимой разрешительной документации. Если траншея для водопровода прокладывается от автономного источника воды – скважины или колодца, — то никакого разрешения на это запрашивать не потребуется.
Исключение – если земляные работы будут производиться за пределами вашего земельного участка. Так, при прохождении траншеи под водопровод через соседский участок, само собой, потребуется спросить на это разрешение соседей. Если же прокладываемые вами подземные коммуникации пройдут через земли общего пользования, рекомендуется уведомить об этом местные власти.
Даже если ваша канава никому не мешает муниципальные чиновники вправе возбудить против вас административное дело, и наложить штраф за подобное самоуправство. Для врезки в сети центрального водоснабжения потребуется получить разрешение от местной ресурсоснабжающей организации.
Самовольная врезка в магистраль чревата созданием аварийной ситуации, и может повлечь судебное преследование, вплоть до уголовного наказания. Как улизнуть от наказаний.
С чего начать работы
Составление схемы расположения системы водоснабжения объекта — начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки — размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.
Практические действия:
- Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
- Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
- Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой — в месте примыкания канавы к оголовку скважины.
- Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.
Следующий этап строительства — выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.
На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать
Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.
При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.
Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.
Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.
Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.
Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема
В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).
Более быстрый и эффективный способ определения параметров теплоизоляции — использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.
Радикальный и дорогой способ решить проблему расчетов — использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.
Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:
- для песчано-гравийных грунтов показатель берется равным 1;
- для супесчаных — 1,25;
- в суглинистых и глинистых грунтах показатель — 1,5;
- в торфяных — около 2.
Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины
Главные сложности
Основные ошибки, которые возникают при проведении расчетов – это:
- Нежелание придерживаться плана проекта.
- Отказ от добавления к формуле показателя уровня промерзания почвы.
- Отсутствие желания перепроверки в процессе проведения копки.
Есть строители, которые делают замеры «на глаз», полагаясь на свою опытность, поэтому инженеры рекомендуют 2-3 раза перепроверять соответствие цифр по разметке фундамента с цифрами, указанными в плане. Это поможет избежать затруднений в процессе строительства при закладке основы и будущих коммуникаций.
Здесь не нужно жалеть отметок, и требуется правильная фиксация таких габаритов, как верх и низ траншеи, высота откосов, отметины внутри ямы. Корректная система подсчета должна обязательно соответствовать истине. Вымышленные замеры станут огромной строительной ошибкой, и принесут проблемы в будущем.
Показатели камеральной камеры нужно обрабатывать как можно быстрее, так как они могут стереться и потеряться. Необходима обязательная фиксация полученного результата. Несоответствие замеров нужно перепроверять несколько раз
При съемке уделяется внимание выступающим реперным точкам
Чтобы не допускать ошибок в расчетах, нужно планировать построение углубления по горизонтали. Если расчет очень сложный, нужно его несколько раз перепроверять.
Если строительная компания работает с профессионалами, то не стоит лезть в картограмму и сводную таблицу. Специалист сделает замер не только по топосъемке, но и вручную, с помощью специальных строительных инструментов.
Требования СП и СНиП
Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).
Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:
- СП 45.13330.2012 о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях;
- СП 104-34-96 о производстве земляных работ;
- СНиП 2.05.06-85 о подземной прокладке трубопроводов;
- СНиП III-42-80 о земляных работах.
Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.
Стандарты закладки по СНиП
Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.
Из каких материалов должна быть труба:
- Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы;
- Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем;
- Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов;
- ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.
Прокладка водопроводного трубопровода
Актуальные способы

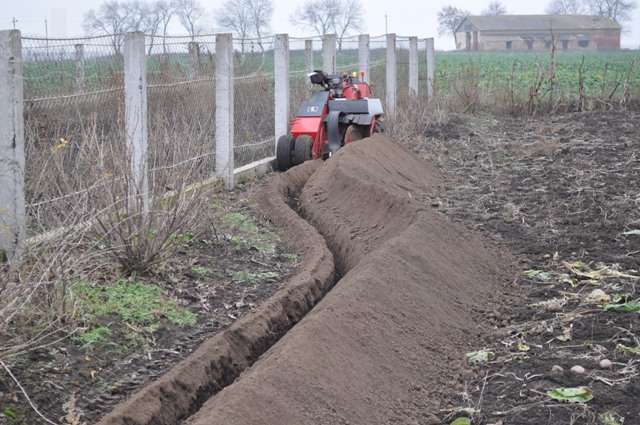

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.
Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:
- Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
- Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.
Применение легкой современной техники может значительно ускорить и облегчить задачу.
Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:
- лопаты,
- лома,
- перфоратора и т.п.
Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.
Разработка открытых канав лучше всего подходит для загородной местности.
Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.
Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.
Достаточно вырыть два колодца в начале и в конце прямого участка.
Правила разработки траншеи
Обычно трубу ведут от колодца или скважины.
Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.
Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:
- Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
- Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
- Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
- При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
- Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
- Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
- Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.
Ширина должна быть удобной для работы при минимальных затратах труда.
Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.
При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.
Лучше утеплить трубу пенопластом.
Подготовительные работы
Прежде чем приступить к копке траншеи необходимо сделать расчет ее глубины, ширины, приготовит весь необходимый инструмент и материалы, произвести разметку границ.
В зависимости от типа почвы в месте прокладки траншеи поперечное сечение может иметь следующую форму:
- Трапециевидная – имеет скошенные под углом 45-60 градусов боковые стенки. Хорошо подходит для траншей на всех типах почв, но наиболее оправдана при копке рва на легких песчаных почвах. Траншея с таким поперечным сечением более трудоемка, занимает значительную площадь и много времени.
- Прямоугольная – используется при копке траншеи на связных супесях, суглинках, глинах. Характеризуется отвесными стенками и небольшой шириной. При копке на супесях стенки рва во избежание осыпания грунта укрепляют досками и поперечными распорками.
- Комбинированная (смешанная) – имеет скошенные боковые стенки и небольшой участок дна с прямоугольным сечением, начинающийся от верхнего уровня верховодки или грунтовых вод. Траншея с такой формой поперечного сечения подходит для легких почв, подстилаемых с определённой глубины тяжелой глиной, суглинком; для мест с высоким уровнем залеганием грунтовых вод (УГВ).
Ширина траншеи зависит, прежде всего, от способа ее копки:
- При рытье вручную траншею делают такой ширины, чтобы в ней было удобно работать с лопатой, киркой и другим инструментом, при этом удерживающая инструмент рука не царапалась о стенки рва. Оптимальная ширина рва при таком способе составляет не менее 70-80 см.
- При копке с помощью различной техники ширина рва определяется аналогичным показателем рабочего органа экскаватора, траншеекопателя .
Расчетная глубина промерзания почвы для различных регионов России.
| Регион/город | Глубина промерзания почвы по СНиП, см | ||
| Суглинистые и глинистые почвы | Мелкозернистый (пылеватый) песок, супесь | Крупнозернистый и гравелистый песок | |
| Средняя полоса | |||
| Вологда | 143 | 174 | 186 |
| Екатеринбург | 157 | 191 | 204 |
| Казань | 143 | 175 | 187 |
| Москва | 110 | 134 | 144 |
| Нижний Новгород | 145 | 176 | 189 |
| Санкт-Петербург | 98 | 120 | 128 |
| Саратов | 119 | 144 | 155 |
| Орел | 110 | 134 | 144 |
| Рязань | 136 | 165 | 177 |
| Самара | 154 | 188 | 201 |
| Ярославль | 143 | 174 | 186 |
| Среднее значение | 133 | 161 | 173 |
| Сибирь | |||
| Новосибирск | 183 | 223 | 239 |
| Сургут | 222 | 270 | 290 |
| Тюмень | 173 | 210 | 225 |
| Челябинск | 173 | 211 | 226 |
| Среднее значение | 188 | 229 | 245 |
| Южные районы | |||
| Ростов-на-Дону | 66 | 80 | 86 |
Более точно рассчитать глубину промерзания почвы можно по следующей формуле:
Карта глубины промерзания грунта
Hпр=√∑т×K
где, Hпр – глубина промерзания почвы,
∑т – сумма среднемесячных температур за зиму без учета знака минус,
К – поправочный коэффициент, принимающий в зависимости гранулометрического состава почвы следующие значения:
- Глинистые и суглинистые почвы – 0,23;
- Мелкозернистые пески и супеси – 0,28;
- Крупнозернистые пески – 0,3;
- Каменистый грунт – 0,34.
Расстояние от других коммуникаций
При копке рва для прокладки водопроводной трубы следует делать следующий отступ от располагающихся рядом коммуникаций:
- газопровод – 1 м;
- телефонный кабель – 0,5 м;
- силовой электрический кабель -0,5 м;
- канализационная труба – 0,2 м.
Разметка
Контуры траншеи на местности определяются следующим образом:
- От источника водоснабжения до места ввода водопроводной трубы в дом при помощи измерительной ленты или шнура прокладывается минимальный путь.
- В том месте, где будут копать траншею, удаляют все кустарники, клумбы, дорожки из камня, освобождают подъезды для тачки или строительной малогабаритной техники: мини-трактора, экскаватора, траншеекопателя. Также на этом этапе предусматривают места, куда ляжет вынимаемый при копке траншеи грунт.
- Осевая линия будущей траншей обозначается при помощи забиваемых в землю кольев и натянутого между ними капронового шнура.
Материалы и инструменты
Лопата штыковая дренажная
Для рытья водопроводной траншеи необходимы такие инструменты:
- штыковая лопата,
- лом,
- кирка,
- тачка,
- молоток,
- колья,
- капроновый шнур,
- мерная планка с линейкой.
Это интересно: Система управления светом
Прокладка и монтаж полиэтиленовых трубопроводов
, является официальным поставщиком труб ПЭ,ПНД, что говорит о высоком качестве поставляемой продукции.
Нами реализовано более 50 объектов на территории России и Казахстана. География поставок полиэтиленовых труб постоянно расширяется.
Способы прокладки. Земляные работы
Выбор способа прокладки трубопровода
Выбор способа прокладки трубопроводов следует производить на основании технико-экономических расчетов, с учетом физико-химических свойств транспортируемых веществ, материала труб, условий эксплуатации, климатических особенностей района строительства, несущей способности трубопровода и материалоемкости.
Наружные сети из полиэтиленовых труб рекомендуется прокладывать подземно, т.к. при надземной прокладке требуется защита трубопровода теплоизоляционными материалами для предотвращения замерзания транспортируемого вещества при отрицательных температурах воздуха и чрезмерного нагрева стенок труб при воздействии солнечной радиации и повышенных температур воздуха. Для наружных сетей газоснабжения из полиэтиленовых труб разрешена только подземная прокладка.
Полиэтиленовые трубопроводы также могут быть проложены:
Технология прокладки трубопроводов из ПЭ в траншеях
Эластичность материала и малый вес ПЭ труб дает им определенные преимущества перед трубами из « жестких» материалов, таких как чугун и стеклопластик. В частности, при строительстве трубопроводов, зачастую на бровке траншеи свариваются отдельные плети максимальной длины ( от колодца до колодца) которые затем опускаются в траншею, где остается выполнить их подсоединение к арматуре или сварить несколько монтажных стыков.
Поскольку, в этом случае, можно значительно уменьшить ширину траншеи это приводит к сокращению количества земляных работ, ограничению массы материала, поставляемого для подсыпки и необходимости в его транспортировании. Хотя траншея может быть максимально узкой, она должна обеспечить возможность качественного уплотнения грунта.
Работы по устройству траншей для трубопроводов из ПЭ проводятся с соблюдением обычных мер безопасности.
Профиль траншеи
Профиль траншеи для прокладки ПЭ трубопроводов определяется проектом. Ширина определяется исходя из условий обеспечения удобства проведения монтажных работ. На уровне горизонтального диаметра трубопровода >710 мм траншея должна соответствовать наружному диаметру трубы + 0,4 м.
Рис.1 Рекомендуемые параметры профиля траншеи
Дно траншеи
Дно траншеи должно быть выровнено, без промерзших участков, освобождено от камней и валунов. Места выемки валунов должны быть засыпаны грунтом, уплотненным до той же плотности, что и грунт основания. В грунтах, склонных к смещению или при большой вероятности вымывания грунтовыми водами материала подсыпки и обсыпки необходимо принять соответствующие меры для сохранения грунта, окружающего трубу, в уплотненном состоянии. В частности, дно траншеи может укрепляться геотекстильным материалом.
Основание для трубопровода
Нормальная толщина слоя подсыпки — 0,1 м. На скалистом грунте подсыпка устраивается в обязательном порядке. Если дно траншеи является скалистым или в дне траншеи находятся камни, величиной свыше 60 мм, необходимо увеличение подсыпки до полного выравнивания дна траншеи.
Для подсыпки используется песок или гравий ( максимальный размер зерен 20 мм). В отдельных случаях возможно применение материала с большим размером гранул. В любом случае, материал, применяемый для подсыпки, не должен иметь острых краев. Если местный грунт соответствует этим требованиям, выполнение подсыпки не обязательно.
Подсыпка должна быть ровной и не должна уплотняться. Уплотнению до плотности основного грунта подлежит материал, заполняющий углубления, образовавшиеся после выемки валунов и других крупных объектов.
Рис.2 Слой основания для трубопровода ( подсыпка, подушка, постель)
Обсыпка трубопровода
Извлеченный при отрыве траншеи грунт может быть использован для выполнения обсыпки трубы, при условии, что в нем не содержится камней ( максимально допустимый их размер — 20 мм, отдельные камни до 60 мм так же могут быть оставлены в грунте). Если грунт для обсыпки предполагается уплотнять, то он должен быть пригодным для такой операции. Если извлеченный грунт не пригоден для обсыпки трубы, то для этой цели должен использоваться песок или гравий с размером фракции до 22 мм или щебень с размером фракции
Цели подсчета размеров
Создание траншеи под трубы – это трудовой процесс, который поддается измерению в различных единицах.Расчет объема земляных работ необходим для того, чтобы определить:
- Объем вынутого грунта.
- Затраты рабочего времени для ручного труда и машино-часов (затраты могут считаться с учетом того, что после укладки трубопровода траншею понадобится закопать).
- Грузоподъемность транспорта, необходимого для вывозки излишков грунта.
Конечная задача – расчет общей суммы затрат с учетом зарплаты рабочих и оплаты аренды механизмов.
При расчетах учитывают дополнительные работы, такие как:
- выгрузка грунта в транспорт и вывоз его,
- установка крепления вертикальных стенок,
- засыпку,
- приведение местности в первоначальное состояние.
Условия проведения согласно нормативным документам
Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:
Схема преимущества полипропиленовых труб перед остальными материалами
- В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
- Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
- При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.
Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:
- Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
- Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
- Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
- Для соединения отдельных элементов применяют специальную смазку.
- При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
- После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
- В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.
Какие проблемы могут возникнуть при монтаже?
При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:
- структура грунта не дает возможности копки на необходимой глубине;
- в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
- на участке имеется строение, обойти которое не представляется возможным.
В таком случае есть несколько выходов, позволяющих решить эти проблемы:
- При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
- При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
- При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.
Правила, формулы и данные
Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.
В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:
- Канализации – на 50 см.
- Силового кабеля – 50 см.
- Газопровода – 100 см.
- Тепловых сетей – 150 см.
- Другого водопровода – 150 см.
Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.
Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.
Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.
Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.
Глубина
минимальной глубиной для разных типов грунта является:
- скалистый грунт – 0,5 м;
- рыхлая, мягкая песчаная почва – 1,6 м;
- глинистый грунт – 1,3 м;
- почвы со средней рыхлостью – 1,7 м.
Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.
Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):
- Москва – от 1,35 до 2.
- Республика Адыгея – от 0,29 до 0,43.
- Алтайский край – 1,30 – 3,52.
- Архангельская область – 1,57 – 2,89.
- Астрахань – 0,78 – 1,50.
- Краснодар – 0,00 – 0,74.
- Ленинградская область – 0,99 – 1,96.
- Новосибирск – 1,84 – 2,98.
- Екатеринбург – 1,58 – 2,32.
- Республика Крым – 0,01 – 0,49.
Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.
Длина
Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.
В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.
Ширина
Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.
Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.
Периметр и площадь
После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.
В этой формуле используют такие значения:
- V – искомый объем;
- a – ширина котлована;
- h – его глубина;
- L – длина.
Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.
Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.
