Как правильно подобрать винтовые сваи по размеру: диаметру и длине?

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

  1. Тип и вес сооружения.
  2. Несущую способность опоры.
  3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

  • Ø57 мм – заборы из сетки, легковесные конструкции;
  • Ø76 мм – тяжелые ограждения из кирпича и профнастила;
  • Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
  • Ø108 мм – малоэтажные дома, дачи, бани, ангары;
  • Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

  1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
  2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

  • лопастные;
  • спиральные;
  • комбинированные.

По способу изготовления наконечников:

  • литые;
  • сварные;
  • кованные.

По способу нанесения антикоррозионного покрытия:

  • нанесение обмазочных материалов;
  • холодное оцинкование;
  • горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали. Для лопастей применять листовую сталь толщиной не ниже 4–5 мм

Уделять внимание прочности сварочных швов. Выбирать качественные гидроизоляционные материалы. Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам

В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

  • длина трубы – от 1 м;
  • диаметр сечения – от 57 мм;
  • толщина стенки трубы – от 3,5 мм;
  • толщина лопасти – 4–5 мм;
  • диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунтаНесущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 мдлина столба – 2,5 мдлина столба – 3м
Пластичные глины3,74,45,0
Полутвердые глины4,75,46,0
Суглинки, супеси3,74,55,0
Пески средней фракцииНе используются9,510,5

Особенности монтажа оголовков

Срубка оголовков свай


На фото — специальное оборудования для срубки оголовка железобетонной сваи

Срубку оголовков выполняют после забивки или запресовки свай. Удаляют участок ж/б опоры, который возвышается над уровнем горизонтали ростверка.

Размер участка, который подлежит удалению, размечают маркером на стержне сваи. Определяют положение маркера с помощью уровня (гидравлического или лазерного) по контрольной опоре.

Стандартное оборудование, применяемое для срубки свай, ─ гидравлические ножницы и отбойный молоток. Ручной отбойный молоток ─ вариант бюджетный, благодаря невысокой его стоимости. Гидравлические ножницы имеют более высокие показатели и качества среза, и скорости срубки, но их стоимость ─ десятки тысяч рублей.

Алгоритм срубки отбойным молотком:

  • На сваях намечают линию среза.
  • С помощью молотка проделывают борозду вокруг опоры по намеченной линии.
  • Вертикальными взмахами отказывают от опоры куски бетона, оставляя только армирующий каркас.
  • На последнем этапе арматуру можно срезать или соединить с армирующим каркасом ростверка.

Производительность при такой технологии ─ в среднем 12-15 опор в смену. Трудно прогнозировать и качество работы, так как грубый инструмент способен разрушить и часть опоры под линией среза.

Гидравлические ножницы работают проще: насадка в виде кольца надевается на опору, ориентируясь на линию среза. Потом режущая кромка ножниц практически откусывает бетонную часть опоры, не задевая арматуры. Вся операция занимает до 10 минут. Качество линии среза несравнимо с результатом работы молотка.

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

  • размерам;
  • наконечникам;
  • по ширине и количеству лопастей;
  • типу стали (материалу изготовления);
  • защитному покрытию.

Все эти характеристики оказывают влияние на эксплуатационные качества готовой конструкции.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

  • глубину, на которой залегает плотный грунт;
  • глубину промерзания почвы в регионе;
  • высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

  1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
  2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
  3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
  4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
  5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

  1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
  2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

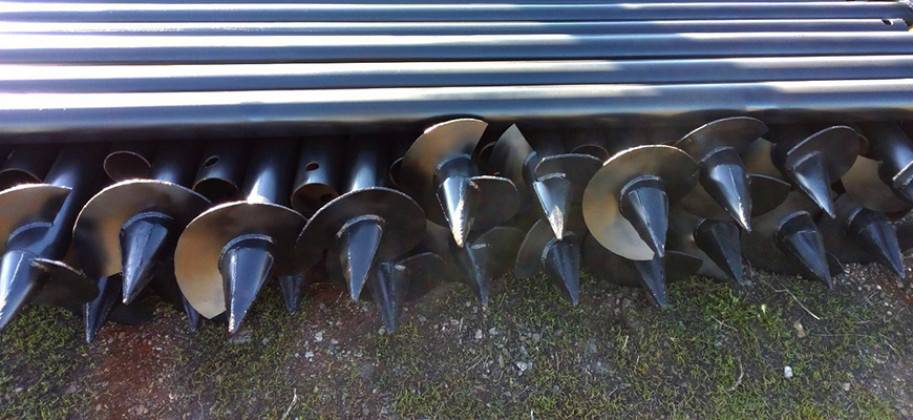

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

  1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
  2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

  • сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
  • Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
  • опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

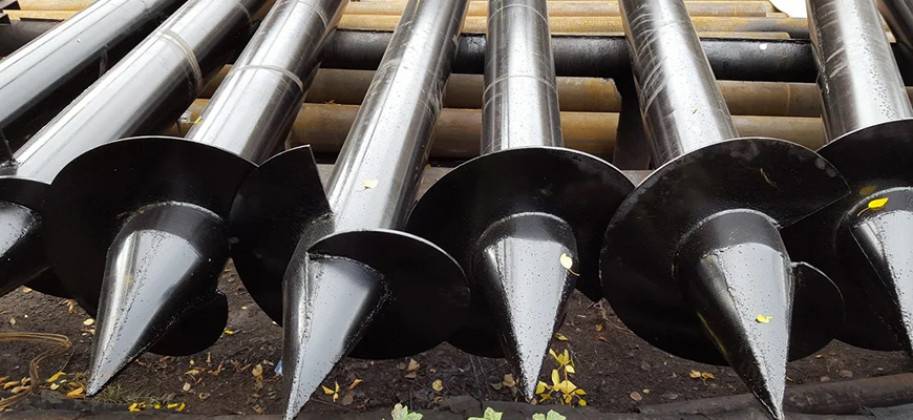

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

Стандартные полимерные покрытия и цинкование горячим способом не могут обеспечить высокую защиту от появления ржавчины.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

  1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
  2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
  3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
  4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Винтовые сваи: связь размеров и допустимой нагрузки

При организации строительства следует тщательно подойти к разработке проекта – так вы получите отличный результат и сократите не только расходы и время производства работ, но и риски деформаций конструкции со временем.

Размеры сваи обеспечивают определенный показатель нагрузки, которую они способны выдержать.

При расчете свай требуется знать все конструктивные элементы и параметры каждой части строения. Архитектор анализирует материалы, используемые в строительстве, конструкцию здания, показатели нагрузки на основание и многое другое. Только после тщательного расчета можно определить лучшим тип сваи, без лишних трат и с достаточной прочностью.

При расчете свай закладывается некоторый процент «для запаса прочности» — это обязательно и описывается в проекте.

Преимущества и недостатки

Строительство ленточного фундамента на сваях имеет свои плюсы и минусы. К достоинствам относятся следующие качества:

оперативность выполнения монтажных работ;

  • возможность ведения монтажных работ на участках, имеющих уклоны;
  • упрощенная технология, с помощью которой фундаментную основу можно установить самостоятельно;
  • отличная устойчивость к пучинистым почвам;
  • все можно сделать без привлечения специальной техники.

Отрицательных моментов только три:

  • в доме появляется необходимость дополнительного утепления полов;
  • подвал или цокольное помещение устроить не представляется возможным;
  • появляются ограничения по массе сооружения.

Как определить допустимую надежность фундамента

Если вы будете использовать этот вариант расчета, то не получите достаточно обобщенный результат запаса прочности. Для окончательного определения несущих возможностей необходимо руководствоваться следующей формулой:

N=F/ γ,

в которой N – это расчетная нагрузка, F – это неоптимизированное значение несущей способности, для определения которого необходимо умножить площадь винтовой опоры на возможность почвы. Что касается последнего обозначения γ, то это коэффициент, показывающий запас прочности конструкции. Значение этого параметра напрямую зависит от точного вычислительных операций несущей способности опорной почвы. Также на значение этого параметра оказывает влияние общее количество свай в фундаменте.

Оголовок винтовой сваи размер и другие особенности можно прочесть из данной статьи.

С учетом указанных данных, необходимо отметить, чему будет равняться приведенный коэффициент надежности:

  1. Если общее число свай составляет 5-20, то этот коэффициент принимает значение 1,75-1,4. Принимают в расчет этот параметр при условии, когда определяется несущая возможность винтовых элементов с низким ростверком, монтаж которого выполняется на опорах висящего типа.
  2. Коэффициент будет равен 1,25, когда процесс расчета опорной возможности ведется на почве, отделяемой в ходе зондирования при помощи саи-эталона. Провести такие исследования могут начинающие геологи, которые обустроили измерительную площадку с эталонной сваей на участке возведения основания.
  3. Если точно была определена опорная способность почвы, которая рассчитывается в ходе ее зондирования и исследующих лабораторных исследований, то коэффициент надежности примет значение 1,2.

Винтовые сваи плюсы и минусы такой конструкции указаны в статье.

На основании указанной информации можно вычитать несущую способность для винтовых элементов 133, она будет составлять 3,5 т. Получить такой результат удается при точном определении аналогичной характеристики почвы. Еще можно получить результат на основании усредненных сведений о несущей способности почвы и сведений об общем количестве опор. В результате усредненное значение будет составлять 2,4 т.

На видео рассказывается, какую нагрузку выдерживают винтовые сваи:

Свайно-винтовой фундамент – плюсы и минусы

Срок службы и удобство эксплуатации строения во многом зависит от основания. Рассматривая плюсы и минусы дома на сваях, стоит отметить возможность:

  1. Возведения на любом грунте в любой климатической зоне. Допустимо строительство в регионе с вечной мерзлотой и на болотистой местности.
  2. Строительства на участке с любым рельефом.
  3. Выполнения строительных работ в любое время года. Погодные условия неспособны оказать негативного влияния на характеристики формируемого фундамента.
  4. Установки винтовых опор на участке с любым уровнем грунтовых вод.
  5. Выполнения монтажных работ в сжатые сроки. При наличии специальной техники и хорошей проходимости грунта винтовые сваи для дома среднего размера могут быть подготовлены за один день.
  6. Снижения затрат на устройство фундамента. Цена фундамента из винтовых опорбудет на треть ниже оснований другого типа, например, ленточного.
  7. Устройства тёплого подполья при грамотно выполненном утеплении фундамента. Иногда проектируется технический этаж.
  8. Монтажа инженерных коммуникаций одновременно с устройством фундамента.
  9. Выполнения монтажа своими руками, если цена работ окажется высокой для семейного бюджета.

Монтаж возможен в любое время года

К достоинствам винтовых свай также стоит отнести:

  • устойчивость к морозному пучению;
  • установку без предварительной подготовки котлована, поэтому на строительной площадке не будет завалов выбранного грунта, что особенно актуально для небольших по площади участков. Также отпадает необходимость в дополнительных затратах на вывоз лишнего грунта;
  • сухие полы и стены дома, так как такой фундамент не имеет капилляров, через которые влага из грунта могла бы попасть внутрь строения;
  • длительный срок службы при соблюдении технологии монтажа и использовании качественных материалов.

Для монтажа свай не надо подготавливать котлован

К недостаткам фундамента на винтовых сваях стоит отнести:

  1. Сложность устройства на участках со скальными породами и грунтом, содержащим большое количество камней.
  2. Вероятность снижения несущей способности фундамента при увеличении нагрузки на винтовую сваю. Это может стать причиной разрушения стен.
  3. Повышенные требования к системе водоотведения, что может стать причиной повышения цены на устройство фундамента.
  4. Разрушение материала под действием коррозионных процессов, если дом возводится на участке с повышенной химической агрессивностью грунта.

К месту строительства предъявляются определённые требования

Виды

Этот элемент фундаментной конструкции делится на четыре вида:

  1. С одной лопастью, которая закреплена в нижней части трубы.
  2. С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
  3. Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
  4. Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Что такое винтовая свая винтовая свая

Винтовые сваи прочно закрепляются в грунте Винтовые сваи прочно закрепляются в грунте Винтовые фундаменты пришли в гражданское строительство совсем недавно, где-то с середины прошлого века. Первоначально фундаменты такого типа применялись в военном строительстве, как быстромонтируемые фундаментные основания для различных сооружений военного назначения.

Со временем достоинства быстромонтируемых фундаментов оценили и в гражданском строительстве.

Их изготавливают в заводских условиях. Конструкция представляет собой металлическую трубу разных диаметров, размещаемую в грунте. На нижнем конце стержня располагаются лопасти и острие. Некоторые их виды изготавливают с открытым нижним концом.

Классификация свай по размеру

В первую очередь сваи различают по диаметру трубы, выступающей в качестве тела сваи. Обычно используются бесшовные трубы диаметром от 57 до 133 мм и выше, с толщиной стенки от 4 мм.

Наиболее ходовые размеры трубы в сочетании со стенкой:

  • 57х4
  • 73х4
  • 76х4-5
  • 89х4-5
  • 108х4-6
  • 133х4-6

Кроме сечения труб, сваи могут различаться по стандартной длине. Типовые сваи для постройки габаритных сооружений обычно производятся длиной порядка 2,5-3 метров. Этого обычно достаточно, чтобы свая уходила в грунт на глубину ниже точки промерзания почвы. На территории России этот параметр варьируется от 1,5 до 2,5 метров. В этом случае свая выступает над поверхности земли на 50-70 см, и обрезается по уровню плоскости фундамента с учетом возможного небольшого уклона на участке.

Инъекция и обработка свай

Так как стальная свая полая, даже с герметичным наконечником и оголовком она может покрыться влагой изнутри. Чтобы избежать этого, обычно столб изнутри заполняют бетоном, здесь может использоваться:

  • Пескобетон М300 или М400.
  • Товарный бетон, который заливается через воронку.
  • Сухая смесь, что превратится в цемент только при контакте с влагой.

Помимо того, что бетон защитит от влаги, он еще и повысит прочность столба, особенно если у того тонкие стенки (3–4 мм). Ведь нагрузка сильна — влияет пучение почв, движение подземных вод, агрессивность сред и влияние особенностей местности.

Также от коррозии защитит холодное или горячее цинкование, которое не решит проблему полностью, но может поддержать общую защиту снаружи. Дополнительно с классической антикоррозийной обработкой могут использоваться:

  • Стеклопластик, наносящийся на холодный цинк, увеличивающий устойчивость на 350–500 лет благодаря полной устойчивости электрохимической коррозии.
  • Полиуретановая эмаль с ресурсом в 30–75 лет, которой покрывают подлодки и ледоколы.
  • Двухкомпонентная эпоксидная или полиуретановая эмаль, наносимая на уже сделанный антикоррозийный слой. Ресурс устойчивости — минимум 100 лет.
  • Порошковые краски, защищающие на 15–30 лет.

Винтовые сваи — отличный выбор для свайного фундамента многих мало- и крупногабаритных построек. Они крепкие, устойчивые, их легко устанавливать, а прослужат они долго, особенно если их правильно укрепить и защитить. Обо всем этом подробно рассказывается здесь, поэтому найти качественные винтовые сваи будет нетрудно.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

  • Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
  • Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

  • Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
  • Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
  • Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
  • Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
  • Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
  • Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

  • Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
  • Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
  • Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
  • Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
  • Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

  • толщина стали, использованной для изготовления ствола и лопастей сваи,
  • толщина и качество защитного антикоррозионного покрытия,
  • химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Размеры оголовка

Если вы решили возводить баню, дом, постройки хозяйственного назначения, дачи, то самым лучшим вариантам остается фундамент на сваях. Благодаря такому устройству удается сделать все максимально удобным и комфортным. Поим этого, строительство может происходить на любой местности, даже если она содержит перепады высоты или заглубление в почву.

На схеме — устройство и размеры винтовых свай

Такой параметр, как размер оголовка для винтовой опоры может принимать различные значения. Зависит он от диаметра изделия. Чаще всего люди приобретают опоры, диаметр которых 108 мм, а оголовок принимает такой размер 200х200, а толщина его 4 мм. Стоит такое изделие 350-380 рублей.

Таблица 1 – Зависимость размеров оголовка от диаметра сваи

В течение 10 лет основание на винтовых опорых пользуется таким широким спросом. Причина такой востребованности связана с большим количеством преимуществ, к которым можно отнести следующее: прочность, долговечность и надежность. Сегодня производятся сваи самых различных размеров, с разными диаметрами и разнообразным предназначением. Рассмотрим самые основные размеры винтовых свай.

Диаметр 57 мм

Для этого варианта характерна несущая способность в 800 кг. Для такого изделия не страшна представленная нагрузка, даже при условии, что процесс монтажа осуществляется на пучинистом грунте. Применять такой фундамент разрешено на переувлажненном грунте и на почве, имеющей неровную поверхность.

Используют такой вариант опор при монтаже оградительных конструкций и строительстве не слишком тяжелых построек хозяйственного назначения. Сюда можно отнести беседки и гаражи. Процесс установки винтовых свай с диаметром 57мм может вестись самостоятельно вручную. По причине своей малой габаритности монтажные работы не занимают много времени.

Каковы минусы винтовых свай можно узнать из данной статьи.

К достоинствам такого типа можно отнести длительный срок эксплуатации. Они способны прослужить вам в течение 90 лет. Достигается это преимущество по причине неуязвимости к отрицательным воздействиям климата, надежности и прочности.

Диаметр 89 мм

Для такого изделия несущая способность может составлять 1,4 тонны. Сфера использования винтовых свай такого типа – это строительство домов и зданий в заболоченных участках и на торфяной местности. Достигается это благодаря прекрасным способностям выдерживать высокие нагрузки.

Применять такой вариант разрешено при строительстве гаражей, оградительных конструкций. Также люди активно начинали использовать винтовые опоры с диаметром 89 мм при строительстве дач и бань.

О том какое время сохнет фундамент из бетона можно узнать из данной статьи.

Еще они могут быть задействованы при возведении пирсов, речных причалов. Процесс установки ведется с использованием специальной техники. Конечно, проводить такие мероприятия можно и вручную, только при условии, что вы обладаете необходимыми навыками.

Какова толщина фундамента должна быть для двухэтажного дома можно узнать из данной статьи.

Диаметр 108 мм

Для таких изделий несущая способность достигает 3,5 тонны. Задействую их при возведении каркасно-щитовых домов или при строительстве бревенчатых зданий и домов из бруса. Еще применять такой тип свай могут в процессе установки ангаров и тяжелых заборов. Процесс монтажа осуществляется только механическим способом и при помощи специального оснащения.

О том какой марки бетон нужен для ленточного фундамента можно узнать из данной статьи.

Диаметр 133 мм

У этих изделий несущая способность может достигать до 6 тонн. Применяют их на любой местности при возведении крупных зданий с использованием газобетонных блоков или кирпича, при строительстве монолитных конструкций.

Процесс установки предполагает использование специальных знаний и навыков, а также не обойтись без специального оснащения. К достоинствам этого изделия можно отнести:

  • экономичность;
  • отличная надежность;
  • длительный срок эксплуатации;
  • всесезонность и особая прочность, благодаря которой монтажные работы могут происходить при любых климатических условиях.

О том какая марка бетона нужна для фундамента дома можно прочесть из статьи.

Что касается этого параметра, то его определяют с учетом диаметра изделия. На основании этого длина свай может принимать следующие значения:

  • диаметр 57- длина 4000 мм;
  • диаметр 89- длина 4000 мм;
  • диаметр 108- длина 2500 мм.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
