Расчёт вальмовой крыши: онлайн калькулятор с чертежами стропил

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската –  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.

Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.

Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве.

Методика расчета металлочерепицы на двухскатную крышу

Большинство домашних мастеров не знают, как рассчитать металлочерепицу без серьезных ошибок, перерасхода или недобора. В этой статье мы приведем методику правильного расчета количества кровельных листов с учетом всех основных параметров на примере двускатной крыши.

Замеры кровли

Изначально необходимо определить размеры кровли, а точнее каждого ската отдельно. Мы для примера возьмем 2 ската равных габаритов, поскольку здесь главное понять принцип расчета, в остальном сложностей не возникнет.

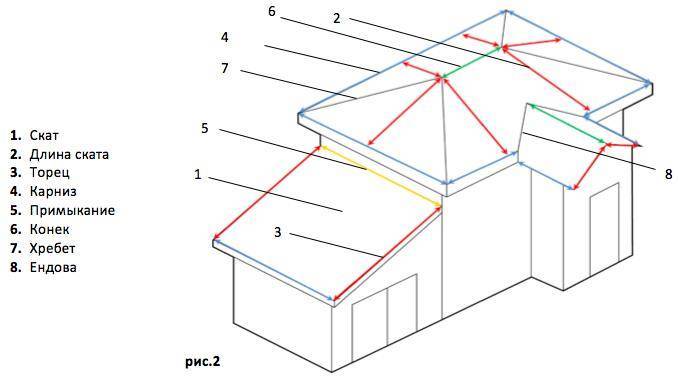

Рисунок 2. Конструктивные элементы кровельной системы и их расположение

Итак, выполняем замеры скатов:

  • ширина (измеряется по коньку) – 8,5 м;
  • длина (измеряется по стропилам) – 5,5 м.

Сбор необходимых данных для расчетов

Сегодня большинство производителей производят на заказ листы длиной до 8 м. Однако профессиональные кровельщики не рекомендуют применять изделия более 4,5 м, так как они существенно усложняют как монтажные работы, так и транспортировку.

О том, почему важно правильно подирать длину листов, вы можете узнать из представленного ниже видео:

При этом считать длину металлочерепицы удобнее по волнам, стандартные размер которых составляет 350 мм, но при порезке учитываются припуски на обеспечение необходимой величины нахлеста.

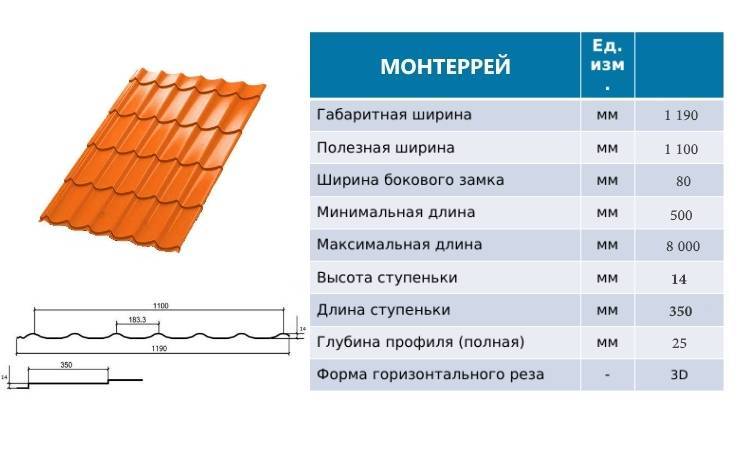

Рисунок 3. Полезная и фактическая ширина листа, длина волны, размер технологической торцовки и другие параметры

Мы будем оперировать стандартными размерами листов, которые предлагает большинство производителей:

  • изделие с 1 волной – 470×1180 мм;
  • материал с 3 волнами – 1170×1180 мм;
  • покрытие с 6 волнами – 2220×1180 мм;
  • лист с 10 волнами – 3620×1180 мм.

Здесь указана фактическая ширина листов, рабочая составляет 1100 мм – т.е. на 80 мм меньше, которые необходимы для обеспечения качественного нахлеста.

Расчет количества горизонтальных рядов

Рисунок 4. Правила расчета количества рядов

Изначально нам нужно рассчитать количество металлочерепицы, необходимое для перекрытия длины ската. Это выполняется в таком порядке:

  • Определяем количество волн для всего ската – 5500 / 350 = 16 волн, что фактически равняется 5600 мм.
  • К этой длине можно добавить 120 мм технологических торцовок и 30-50 мм ширины конька – 5600 + 120 + 30 = 5750 мм.
  • Этот размер позволяет нам сделать свес в 200 мм.

На следующем этапе требуется подобрать кровельные листы таким образом, чтобы в сумме у нас получилось 16 волн. В нашем случае получается идеальная раскладка – 10/6, а именно один 10-волновой и один 6-волновой лист.

Расчет количества листов в одном ряду

Но при этом учитывайте, что размер свеса надо определить до устройства стропильной системы, поскольку он влияет на размеры стропил и обрешетки.

Рисунок 5. Расположение горизонтальных рядов металлической черепицы

Теперь высчитаем количество листов в одном горизонтальном ряду. Для этого ширину кровли по коньку делим на полезную ширину кровельного листа:

8,5 / 1,1 = 7,7 штук

Если купить 7 листов, мы не перекроем весь скат по ширине, так как 7×1,1=7,7 м. Поэтому покупать надо 8 листов, их общая ширина после укладки будет 8,8 м

Здесь важно учесть, что если ширина конька составляет ровно 8,5 м, то после обрезки изделия останется кусок шириной примерно 0,3 м. Он пойдет в отходы, поскольку конструкция листа предполагает наличие специальной капиллярной канавки (для герметичной стыковки элементов между собой) только с одной стороны.

Итоговый подсчет

Итак, мы определили количество горизонтальных рядов и число листов, необходимое для перекрытия всей ширины ската. Теперь можем определить количество изделий для всего ската, так как у нас металлочерепица будет укладываться в 2 ряда:

  • 10-волновых – 8 штук;
  • 6 волновых – 8 штук;

Теперь посчитаем, сколько металлочерепицы нужно на всю крышу:

  • 10-волновых – 8 ×2 = 16 штук;
  • 6 волновых – 8 × 2 = 16 штук.

Использование калькулятора

Гораздо проще использовать калькулятор для расчета металлочерепицы, который есть у каждого ответственного производителя на официальном сайте. Как правило, для этого необходимо выполнить несколько несложных шагов:

  1. Указать тип крыши – одно-, двускатная, вальмовая, шатровая или мансардная.
  2. Обозначить основные размеры – ширина и длина скатов и коньков.
  3. Выбрать подходящий кровельный материал.

Онлайн-калькулятор в автоматическом режиме просчитает необходимое количество листов металлочерепицы и выдаст вам готовый результат. Таким же образом можно посчитать и основные виды доборных элементов в зависимости от конструкции крыши. Перейти к калькулятору металлочерепицы Grand Line.

Основные принципы расчета кровельного покрытия

Производители в технических характеристиках материала обычно указывают две ширины: общую и полезную (рабочую). Полезная площадь, как правило, составляет 1,11 метра. Чтобы рассчитать количество вертикальных рядов данного кровельного покрытия, необходимо максимальную ширину ската разделить на рабочую ширину листа. Получившееся значение округляется в большую сторону. Такой принцип расчета позволяет учесть, что листы монтируются внахлест.

Затем требуется подсчитать длину вертикального ряда и количество требуемых листов. При этом необходимо сложить :

  • длину ската (расстояние от карниза до конька, от нижней точки ската до верхней);
  • размер свеса с карниза;
  • размер перехлеста.

Размер свеса карниза обычно составляет 40-50 мм. Точное значение выбирается исходя из толщины металла, из которого изготовлена металлочерепица, и степени жесткости профиля. Карнизный свес – важный элемент кровли, его наличие позволяет предотвратить попадание влаги (снега, дождевой воды) внутрь кровельного пирога, а также в места примыкания крыши и стен сооружения.

Размер вертикального перехлеста кровельных листов составляет 150-250 мм. Данный параметр выбирается исходя из особенностей материала и угла наклона кровли перед тем, как рассчитать количество металлочерепицы на крышу. Кровли с небольшим уклоном нуждаются в улучшенной гидроизоляции и прочности финишного покрытия, которое должно выдерживать высокие эксплуатационные нагрузки. С этой целью на таких кровлях листовой материал укладывают с максимальным нахлестом.

Чем больше угол наклона, тем меньше вертикальный нахлест, при этом он должен составлять не менее 120 мм.

Как снизить количество отходов?

При расчете кровельного материала, получившиеся точные результаты округляются. Разница между округленным значением и первоначальным результатом показывает размеры остатка материала, который не будет использован. Если металлочерепица применяется для монтажа на уже готовой крыше, то следует исходить из параметров ее скатов.

Расчёт металлочерепицы на крышу на этапе проектирования кровельного пирога дает возможность скорректировать размеры скатов, чтобы количество отходов было минимальным. С этой целью на прямоугольных крышах может быть увеличен размер обрешетки, выступающей за фронтоны. Подгонка под материал вальмовых крыш заключается в корректировке угла уклона треугольных вальм.

При расчете кровельного материала необходимо учитывать ширину конькового элемента. Конек с широкими лопастями (16,5 сантиметров) поможет надежно закрыть промежуток между кровельным листом и коньком, если размера листа не будет хватать на 3-5 сантиметров до стандартного расположения. Размер ската можно увеличить или уменьшить за счет корректировки выноса кобылок за края (досок, удлиняющих стропильные ноги и формирующих свес). Если речь идет о строительстве вальмовой крыши, кобылки должны быть вынесены за пределы стены на одно расстояние со всех сторон.

Многие производители реализуют кровельный материал не только листами фиксированной длины, но и готовы нарезать листы под заданный размер. Индивидуальный заказ позволяет монтировать кровельное покрытие без вертикальных нахлестов, так как длина листа будет соответствовать длине ската в сумме с выступом карнизного свеса. Такая услуга обычно требует вызова специалиста-замерщика. Минимальная длина листа составляет 70 см, максимальная – 8 метров.

К плюсам монтажа кровли металлочерепицей, нарезанной под заказ, относится значительное сокращение количества отходов и повышенные эксплуатационные характеристики кровельного покрытия. К минусам можно отнести следующие факторы :

  • листы длиной свыше 4,5 метров значительно сложнее доставлять и хранить, в отличие от стандартных;
  • листы повышенной длины сложнее в монтаже, так как требуют больших усилий для подъема и правильной установки перед закреплением.

Рекомендуется монтировать кровлю из листов металлочерепицы длиной 4 – 4,5 метра .

Как посчитать на кровлю из металлочерепицы доборный и прочий вспомогательный материал

Помимо основного листового покрытия для кровли из металлочерепицы необходимо выяснить требуемое количество доборных деталей (см. рис. ниже), вспомогательных материалов, рассчитать водосточную систему, лестницы, ограждения и т.п.

Линейные элементы

планки (торцевые, карнизные, коньковые, примыканий), ендовы и снегозадержатели измеряются в м/п вдоль мест своего монтажа. В их суммарной длине учитываются нахлесты, которые для планок принимаются 50-100 мм, для ендов – 100-150 мм.

Гидроизоляция

обязательна к установке под любой (утепленной или нет) металлочерепичной крышей. Расчет её количества прост – величину площади кровли увеличиваем не менее чем на 20% и получаем искомую квадратуру. Запас принимается на провисы пленки, подрезку и нахлесты полос.

Водосток и прочее

Крюков для крепления водосточных желобов берем по количеству стропил, на которых они закрепляются. В случае крепления крюков на карнизной доске шаг их установки принимается в диапазоне 600-900 мм. Расчет прочих элементов водостока лучше осуществлять, исходя из ассортимента деталей, предлагаемых конкретным производителем. Однако следует учитывать, что каждая из водосточных воронок способна обеспечить эффективный водоотвод с площади ската, горизонтальная проекция которого не превышает 100-120 м2.

Аналогично следует поступать с расчетами лестниц и ограждений. Они выполняются согласно инструкций к изделиям от выбранных производителей.

Крепеж

Почти все элементы металлочерепичной кровли крепятся специальными оцинкованными саморезами. Их средний расход принимается 6-8 шт/м2 для листов покрытия и 3-4 шт. на м/п для линейных деталей. Но кроме средних значений, в расчетах следует учитывать, что:

  • шаг крепления ендов не более 300 мм;
  • карнизная планка может также фиксироваться оцинкованными гвоздями с шагом 300 мм;
  • торцевые планки закрепляются по обеим основным плоскостям – к торцевой доске (сбоку) и в гребень волны металлочерепицы (сверху) с шагом саморезов 500-600 мм;
  • коньковые планки фиксируются с обеих сторон в гребни каждой второй волны.

Как посчитать материал для крыши правильно

Расчет количества металлочерепицы на скатную крышу прямоугольного типа проводится в несколько этапов:

  1. Промеряется длина каждого ската.
  2. Полученный результат суммируется с размером свеса.
  3. Промеряют конек.
  4. Высчитывается число рядов, с учетом ширины ската: для этого ее нужно разделить на параметр рабочей ширины листов. Полученный результат округляют в сторону возрастания.
  5. При расчете числа листов по длине в учет берутся вертикальные нахлесты. В случае несимметричности скатов каждый из них рассчитывается отдельно, а полученные результаты суммируются.

Что касается ломанной кровли, то каждую ее плоскость придется рассчитывать отдельно. Вообще при наличии сложных форм рассчитать количество металлочерепицы на крышу поможет специальная программа. При ручном ведении процедуры рекомендуется использовать миллиметровую бумагу, с обязательным соблюдением масштаба и учетом необходимых нахлестов поперечного и продольного типа.

Сложные скаты чаще всего имеют треугольную или трапециевидную форму: наличие чертежных расчетов в этом случае обязателен

Проводя расчет листов металлочерепицы на крышу самостоятельно, важно руководствоваться общим правилом, согласно которому общая площадь материала всегда больше суммарной площади скатов кровли сложной формы на 18-20%

Расчёт обрешётки под металлочерепицу

Перед расчётом количества материала на строительство обрешётки делают следующее:

  • рулеткой измеряют ширину и длину скатов;
  • определяют, насколько обрешётка будет выходить за пределы карниза;
  • учитывают расход на лобовые доски;
  • решают, какой будет основание под кровельный материал — сплошным или разреженным.

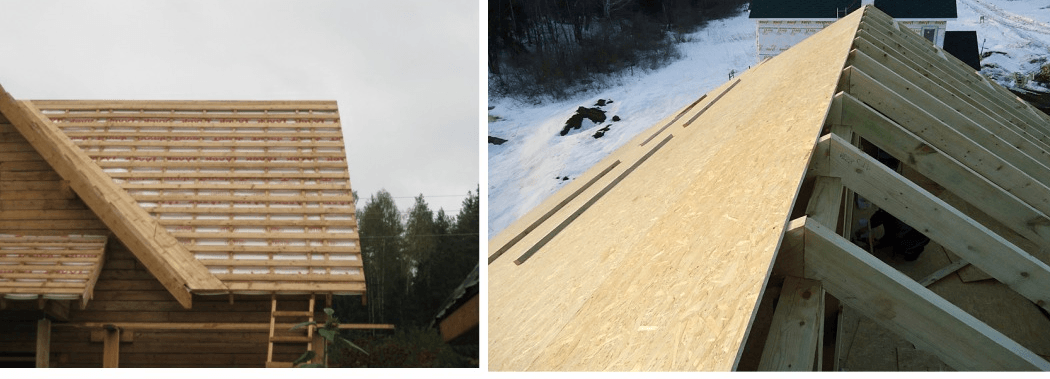

Слева показана разреженная обрешётка под металлочерепицу, а справа — сплошная

Расход обрезных досок на сооружение сплошной обрешётки можно определить без лишних хлопот. Предположим, что площадь кровли составляет 80 м², а для строительства основания под финишное покрытие закуплены доски размером 0,15х6 м и толщиной 25 мм. В этой ситуации расчёт будет выглядеть следующим образом:

  1. 0,15 м х 6 м = 0,9 м² (площадь одной доски).
  2. 80 м² / 0,9 м² = 89 шт. (нужное количество досок).
  3. 0,15 м х 0,025 м х 6 м = 0,0225 м³ (объём 1 доски).
  4. 89 шт. х 0,0225 м³ = 2,0025 м³ (кубатура всех необходимых досок).

Когда обрешётка разреженная, вычисления проводят с учётом выбранного расстояния между досками. Допустим, материал предстоит выкладывать через каждые 35 см на крыше площадью 80 м², у которой ширина скатов равна 8 м, а длина — 5 м. Тогда расчёт будет состоять из 5 действий:

  1. 5/0,35 = 14 шт. (количество досок на одном скате).
  2. 14*8 = 112 м. п. (общий погонаж досок на одном скате).
  3. 112 м.п.*2 = 224 м. п. (общий погонаж досок на двух скатах).
  4. 224 м. п. /6 = 37 шт. (количество шестиметровых досок).
  5. 37*0,0225 = 0,8325 куб.м. (общий объем пиломатериалов для обрешётки).

Вычислить, каким будет расход металлической черепицы на крышу и досок обрешётки под неё, получится легко, если известны такие данные, как площадь кровли и размеры используемых материалов. Кстати, чтобы самостоятельные расчёты позволили построить крышу без проблем, цифры, полученные при расчётах, стоит округлять в бо́льшую сторону.

Плюсы и минусы металлочерепицы

Статистика результатов расчета с помощью калькуляторов демонстрирует о преимущественной востребованности металлочерепицы среди других кровельных материалов. К главным преимуществам относят следующие моменты:

  • Один из недорогих и легких материалов для установки крыши.
  • Благодаря широколистовому формату черепицы, легко осуществляется монтаж крыши с минимальным количеством швов, что увеличивает прочность кровельной конструкции.

Металлочерепица увеличивает прочность кровельной конструкцииИсточник pristroika.pro

  • Наличие нескольких слоев оцинковки совместно с грунтовкой, эпоксидкой и напылением краски создают надежную защиту от коррозии.
  • Технологии изготовления покрытий на основе полиэстера, пластизоля, пурала, позволяют подобрать изделие разнообразных цветов и оттенков, подходящее под любой фасад и концепцию здания.

Несмотря на приведенные плюсы металлочерепицы, для данного материала присущи следующие недостатки:

  • Низкий уровень шумоизоляции. С крышой из металлочерепицы слышен шум дождя и ветра.
  • Для установки необходима деревянная обрешетка, а также гидроизоляция.

Для установки металлочерепицы необходима деревянная обрешеткаИсточник obustroeno.com

  • Если повредить верхний слой черепицы, то данный участок может быть подвержен коррозии, поэтому установка требует особой аккуратности от монтажников.
  • Чем больше замысловатее конструкция крыши, тем больше остается обрезков кровельного материала.

Учитывая последний пункт, калькулятор кровли из металлочерепицы рассчитает для Вас общее количество листов необходимого материала, но из-за возможных обрезков во время установки, может понадобиться еще 5-10% металлочерепицы. Поэтому если Ваш проект крыши предусматривает наличие частых изгибов или поворотов, то готовьтесь, что может остаться много обрезных кусков.

При выборе металлочерепицы важно обращать внимание на толщину грунтового и оцинковочного слоя, которые должны составлять более 15 мкм и более 200 г/м² соответственно, а также на толщину самого листа – не менее 0,5 мм. В видео можно увидеть размеры металлочерепицы:

В видео можно увидеть размеры металлочерепицы:

В видео можно увидеть размеры металлочерепицы:

Правила и тонкости расчета металлочерепицы

Чтобы рассчитать металлочерепицу верно и при этом не сделать слишком большой ее запас, специалисты рекомендуют придерживаться определенных правил.

1. Если дом находится на стадии проектирования, то можно сразу же заложить размеры кровли, исходя из параметров листового покрытия. В частности, стандартными размерами металлочерепицы считаются следующие показатели:

  • длина – от 40 до 800 см;
  • ширина — 116 до 119 см;
  • волны по вертикали 35 см, по горизонтали 18,5 см.

Однако, важно учитывать, что это полные размеры, но так как черепицу следует монтировать внахлест не менее чем в 10 см, а чаще всего этот параметр увеличивается до 15-20 см, то требуется также знать и полезные или рабочие параметры листового покрытия. Как правило, производитель указывает в инструкции все необходимые размеры, с учетом угла наклона кровли из металлочерепицы .2

В том случае, когда строение уже возведено, а решение монтировать листовую черепицу было принято гораздо позже этапа проектирования, расчет металлочерепицы придется вести отдельно. Следует понимать, что чем больше сложных и ломанных фигур, тем больше отходов может остаться. Также стоит учесть, что при резке металлочерепицы. нарушается целостность. То есть срезы теряют свои защитные свойства, а значит именно на этих местах может начать развиваться коррозия. Желательно производить расчет таким образом, чтобы распилов было как можно меньше, а если они и требуются, то край обязательно должен быть закрыт другим листом, а не оставаться на свесе. Кроме того, рекомендуется обработать открывшиеся от распила участки специальными составами или атмосферостойкой фасадной краской.

3. Если конструкция крыши имеет сложную форму, то чтобы узнать сколько надо черепицы проще всего воспользоваться онлайн-калькулятором, который обычно размещается на каждом сайте компаний, работающих с металлочерепицей. Пользователю остается выбрать тип кровли, например, одно-, двух или многоскатная, указать размеры каждого ската и угла наклона, а также обозначить используемый материал. Как правило, в калькуляторе не просто задается, расчет металлочерепицы, а указывается, какой именно продукт будет применяться. То есть хочет ли пользователь покрыть кровлю черепицей, толщина которой 0,5 мм или 0,7 мм, будет ли это изделие с защитно-декоративным слоем из пурала либо акрила и так далее, учтено довольно много параметров. В результате потребитель получает не просто требуемую площадь листовой черепицы, но также необходимое количество карнизов, коньков, торцевых планок и прочих комплектующих, которые важны для монтажа покрытия.

Конечно, всю работу по расчету всегда можно выполнить и самостоятельно, ведь имея все расчетные цифры, останется лишь правильно их применить. Для этого стоит запастись миллиметровой бумагой, линейкой, карандашом и калькулятором. Крыша чертиться на бумаге, с учетом всех возможных изгибов и выступов. А дальше остается лишь разложить по схеме листы металла. Считать рекомендуется исходя из полезной площади, однако, также не стоит забывать о том, что свесы кровли могут варьироваться, как в большую, так и меньшую сторону. Поэтому всегда можно скорректировать размеры материала. Однако, не стоит экономить на свесах скатов, так как козырьки небольшого размера не смогут защитить фундамент и стены от осадков.

В целом можно отметить, что произвести расчеты металлочерепицы на крышу совсем не сложно, имея представления о параметрах материала, а также при правильном подсчете размеров кровли. Кроме того, наличие современных технических средств помогут справиться с данной задачей максимально быстро. Также не стоит забывать о расчете комплектующих и дополнительных элементов, ведь без этих деталей закончить монтаж кровли невозможно. Советуем прочитать: устройство кровли из металлочерепицы .

Видео по теме:

Если скат больше метров и “хотим цельный лист!”

Предел по длине листа у завода-производителя металлочерепицы и профнастила – это расстояние от линии до противоположной стены цеха. Так что лист даже в 12 метров изготовить в теории можно, но тогда мы получаем ряд проблем.

Упаковка.

Даже не пробуйте заказывать длинную металлочерепицу без поддона.

Живой пример – заказ с металлочерепицей длиной 8,5м. Поддон той же длины из доски 50х100мм под массой больше тонны почти не заметен (он там точно есть).

Транспорт

Чем длиннее нужен транспорт, тем дороже обходится доставка. К примеру, ГАЗель в 4 метра стоит 400/час, минимум 2 часа. Здесь клиент заказал 12-метровый тягач-вездеход с манипулятором (!!!). Такой корабль стоит порядка 1500р в час и минимум часа 4-5. И не везде он проедет с такой длиной, не смотря на свою силу и огромные колеса.

Монтаж

Короткие листы легко укладывают двое монтажников. С листами длиннее 6 метров уже троим кровельщикам придется нелегко. Листы длиннее 8м? – Зови четверых. Скорость, стоимость монтажа – без комментариев.

Самое интересное – как затаскивать листы такой длины на кровлю. Яндекс даёт достаточно иллюстраций:

Лист металлочерепицы длиной 6м и толщиной стали 0,45мм весит 27 кг.

При вертикальном подъеме под собственным весом вытягивается ступень черепицы:

У каждого листа деформация происходит немного по-разному, поэтому и зазор выходит разный. А если фактическая толщина стали меньше 0,45мм (производитель сэкономил), то и деформация будет еще больше.

Еще пример:
