Устройство и принцип работы типового датчика
Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.
Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.
Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)
Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:
- металлическая платформа;
- мембрана;
- поршень;
- пружины;
- регулировочные болты с гайками;
- пластиковый корпус;
- электрические контакты.
Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.
С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона
По количеству возможностей и стоимости можно выделить такие группы датчиков давления:
- простое реле давления;
- дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
- контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.
Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.
Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.
Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке
Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.
В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.
Частота включения/выключения зависит от , давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.
Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.
Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.
В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.
Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется
Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.
Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы
Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.
Когда нужно регулировать и убирать стандартные настройки?
Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар. Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.
Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.
Кстати, именно эта величина, разница между входным и выходным давлением воды, и есть фактическая величина настройки нагрузки пружины на клапан.
Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.
Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.
Отступление от стандартов может быть при таких условиях:
- потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
- верхние этажи высоких зданий, давление низкое;
- нижние этажи высоких зданий, давление будет высоким;
- не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.
При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.
Регулировка может потребоваться не один раз, на протяжении длительного пользования водой.
Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.
Назначение реле давления и принцип работы
Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.
Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).
Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.
Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.
Какие бывают реле
Различают следующие виды:
- электромеханические;
- электроконтактные (стрелочные);
- электронные.
Рассмотрим их устройство и принцип действия.
Электромеханические
Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.
Достоинствами таких устройств являются:
- Простота конструкции;
- Надежность;
- Доступная цена.
К недостаткам относятся:
- Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
- Трудности с точной настройкой.
Стрелочные
В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:
- Простая настройка;
- Визуальное наблюдение значений параметров;
- Точность выше, чем у электромеханических РД.
Недостатками являются:
- Стоимость выше, чем у электромеханического аппарата;
- Сложность электрического подключения (ЭКМ подключается через дополнительное реле).
Электронные
Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.
Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.
Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».
И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.
Среди прочих достоинств нужно отметить следующие:
- Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
- Возможность дополнительной функции полива.
Однако есть и недостатки:
- Высокая стоимость;
- Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.
От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.
Виды регуляторов давления воды
По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.
Поршневые
Поршневой регулятор
Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.
К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.
Мембранные
Мембранный
Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.
Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.
Проточные
Проточный редуктор воды
Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.
Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.
Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

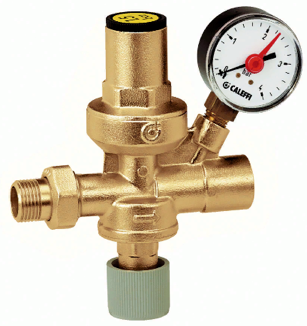

Автоматические
Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.
Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.
В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.
Электронные
Электронный регулятор давления воды
Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.
Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.
Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.
Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.
Удаление любых видов красок
Средства для удаления:
- Раствор йода. Для этого в 10-литровую емкость с водой добавляем 200 миллилитров йода. Хорошо размешиваем раствор, наносим его на поверхность. Спустя некоторое время появятся трещины.
- Мыльный раствор. Рецепт предполагает использование обычного хозяйственного мыла. Берем кусок мыла, натираем его на терке, смешиваем полученную массу с водой.
- Раствор нашатырного спирта. Для его изготовления понадобится 250 миллилитров нашатыря, 2 килограмма мела, литр воды. Раствор получается кашеобразной консистенции. Полученную массу наносим на поверхность. Через несколько часов старое покрытие начнет отслаиваться.
- С латексными покрытиями хорошо справляются дихлорэтан и хлороформ. Любой из этих компонентов можно смело добавлять в раствор.
- Если поверхность окрашена акриловым ЛКМ, для улучшения рабочих качеств раствора в него можно добавить спирта (водки) или салициловой кислоты.
Назначение и устройство
По типу устройства, реле давления бывают:
- механические
- электронные.
На практике чаще используются механический тип. Они проще регулируются, надежны, с большим сроком службы.
Механические и электронные реле давления для гидроаккумулятора
Реле представляет собой небольшую коробку с пружинным механизмом. Для настройки параметров работы устройства используются большая и малая пружина. Они легко различаются по размеру. Сжимая или ослабляя пружины можно изменять значения включения и выключения насосной станции.
Механическое реле для гидроаккумулятора
Основная задача реле сохранять давление воды в водопроводе в заданных пределах. Настройка реле заключается в подборе минимального и максимального значения давления воды в системе.
Устройство реле давления
Реле давления для гидроаккумулятора продаются в собранном виде.
Устройство реле давления
Устройство состоит из следующих элементов:
- двух 4-х ходовых фитингов (один монтируется от насоса и гидроаккумулятора, а второй к месту потребления воды);
- манометра;
- реле давления;
- реле сухого хода.
Все данные элементы доступны при обзоре прибора.
Виды и разновидности
- На рынке сантехнического оборудования представлен широкий выбор реле. Их можно разделить по стоимости и требованиям к системе водоснабжения: Бюджетные варианты. К данной категории можно отнести приборы итальянского производителя.
Реле давления для гидроаккумулятора рм-5
Если насосная станция располагается в кессоне, в подвале, где может быть повышенная влажность, то контакты реле очень быстро окисляются и оно выходит из строя.
К таким реле относится РМ-5. Это довольно надежный прибор, но не имеет возможности монтажа в сеть 380 вольт. Стоимость от 350 рублей, но зависит от региона продажи.
- Среднебюджетные варианты. К таким приборам относятся MDR 5-5, MDR 5-8. По последней цифре определяется предел давления, 5 или 8 атмосфер.
Стоимость таких реле начинается от более 2000 рублей, но могут быть подключены как к однофазной сети (220 в), так и трехфазной (380 в). Несмотря на более высокую стоимость, реле данного вида довольно просты в использовании и регулировке.
- Дорогостоящие варианты. Интересный вариант, но для обычных условий трудно подходит, так как нет возможности подключить реле напряжением ни в 220 в, ни в 380 в.
Реле давления гидроаккумулятора Grundfos
Возможно подключение только к слабому току и стоимость довольно высока, т.е. почти 8000 рублей. Бренд довольно известный ( «Grundfos»), но в наших условиях монтируется довольно редко.
При выборе лучше ориентироваться на первые два варианта.
Редукторы давления воды для ХВС и ГВС — в чем разница?
Принципиальной разницы между редукторами для ГВС и ХВС нет. Однако, специалисты рекомендуют выбирать для сетей горячего водоснабжения более надежные устройства, предназначенные для работы с температурами до 70° (или выше).
Кроме этого, на редукторе для линии ГВС нужен манометр, чтобы можно было более точно отрегулировать режим работы. Для линий ХВС достаточно устройства, рассчитанного на температуру до 40°.
Интересно! Не следует пытаться устанавливать редукторы, рассчитанные на низкие температуры, в линии с горячей водой. Температурные расширения могут вызвать протечки или полное разрушение механизма, устроить затопление своей квартиры и большие неприятности для соседей снизу.
Зачем нужен и как работает РДВ
И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.
В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.
Функции регулятора
Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.
Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru
От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.
Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.
Принцип действия
Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.
Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.
На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com
Проследим весь путь воды по системе, оснащённой РДВ.
Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.
Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.
Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.
Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.
В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.
Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com
Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
Реле сухого хода
Дебет скважинного насоса, помп в неглубоких колодцах, водоемах предрасположен к неустойчивости. Это значит, что аппарат будет периодически захватывать воздух, что для него губительно: если такое повторяется часто, то исход всегда один — чрезвычайно стремительно сокращается срок работоспособности. Поэтому крайне желательно смонтировать также реле сухого (холостого) хода (ХХ). Устройство внешне похоже на описываемый контроллер давления, но имеются и принципиальные различия по работе, месту установки. Какой-либо из этих приборов никак не сможет заменить друг друга.
Исключение, когда датчик ХХ (предохранительный) не потребуется:
- если источник воды стабильно заполненный, в системе всегда есть вода;
- если ротор помпы не мокрый, то есть созданный с возможностью работать всухую, и это не причинит ему вреда.
Нормативные величины
Нормативные акты используют два показателя: напор и давление. Эти характеристики имеют разные единицы измерения, но по своей сути тождественны друг другу.
Напор в водопроводе измеряется величиной водяного столба в метрах. Численное значение указывает на какую высоту поднимется вода. Водяной столб высотой 10 метров и диаметром 1 см2 в нижней точке оказывает давление на поверхность. Данное давление принимается за стандартную единицу измерения и обозначается 1кгс/см2. Кстати, объем такого водяного столба будет 1000 см2 или 1 литр, который весит 1 килограмм. Такая система измерения применяется на территории России.
По международной системе единиц давление измеряется в Паскалях. В зарубежных странах применяются свои единицы измерения, например Бар и psi. Поэтому импортное оборудование характеризуется в этих величинах. 1 Бар равен 10,1972 метра водяного столба или 10 МПа. Отсюда 1кгс/см2 равен 1,0197 Бар.
Еще одной измерительной величиной служит атмосферное давление. 1 атм. равна 0,9678 кгс/см2 или 0,9869 Бар. На практике, учитывая малую величину разницы и для удобства пересчета, 1 Бар приравнивают к 1 кгс/см2 или 1 атмосфере.
Система водоснабжения представляет следующую технологическую последовательность:
- станция подъема воды из источника;
- водоочистные сооружения;
- насосная станция, подающая воду в магистральные сети;
- промежуточные станции, регулирующие давление в магистралях крупных городов, а так же при наличии значительных перепадов высот на местности;
- присоединяемые здания и объекты, потребители воды.
Напор в городской магистрали должен быть не более 60 метров или 6 кгс/см2. Этой величины достаточно для обеспечения водой зданий до 10 этажей, без установки дополнительных насосов в доме. Если присоединенные здания меньшей этажности, давление в водопроводе может быть снижено до величины, необходимой для соблюдения норматива в квартирах верхних этажей.
Напор в водопроводной сети свыше 6 кгс/см2 не применяется, поскольку это может привести к повреждению сетей и сантехнического оборудования внутри зданий и других присоединенных объектов.
В зданиях выше 10 этажей, а так же где нормативные величины на верхних этажах невозможно обеспечить, устанавливаются повышающие регулируемые насосы. В высотных зданиях от 20 этажей и выше, внутридомовая система водоснабжения разделяется на верхний и нижний контур. У каждого контура своя насосная станция, обеспечивающая необходимый напор в трубах водопровода. Давление в в трубах водопровода может достигать 9 кгс/см2 в первом контуре и до 14 кгс/см2 во втором. В зданиях с повышающими насосами, обязательно в помещении каждого потребителя устанавливаются регулирующие редукторы, для защиты внутриквартирного оборудования и сети.
В водоразборной точке у потребителя нормируемая величина давления воды должна быть не менее 0,3 кгс/см2 для холодной и горячей воды. И не более 6 кгс/см2 для холодной и 4,5 кгс/см2 для горячей воды. Это требование едино для многоквартирных домов и частного строения.
Такая большая разница определена с учетом многоэтажных зданий. Чем выше дом, тем большее давление в трубах водопровода необходимо создать для подъема воды на верхние этажи.
4 метра на каждый этаж добавляется с учетом потерь в трубопроводе, при движении воды, около 1 метра на этаж.
| Норматив | Величина | Основание |
| Свободный напор в наружной сети хозяйственно-питьевого водопровода не должен превышать, м (кгс/см2) | 60 (6,0) | СП 31.13330.2012 (СНиП 2.04.02-84*) п. 5.13 |
| Минимальный свободный напор в здании, м (кгс/см2) | 10+4 х эт. (1+0,4 х эт.) | СП 31.13330.2012 (СНиП 2.04.02-84*) п. 5.11 |
| Давление в точке разбора ХВС, кгс/см2 | от 0,3 до 6,0 | ПП РФ № 354, п.3 приложения 1 |
| Давление в точке разбора ГВС, кгс/см2 | от 0,3 до 4,5 | ПП РФ № 354, п.7 приложения 1 |
| Рекомендуемое давление, кгс/см2 | от 1,0 до 3,0 | Сложившаяся практика |
