Самовсасывающий насос для воды: разновидности, преимущества, установка и подключение

Что учесть при установке и подключении насоса

Несмотря на имеющиеся конструктивные различия, подбор, монтаж и ввод в эксплуатацию самовсасывающих насосов осуществляется аналогично

Очень важно, чтобы агрегат был установлен в помещении или приямке, хорошо защищённом от затопления и низких температур

Высота всасывания жидкости насосом ограничена, и чтобы её обеспечить по максимуму, нужно учесть кое-какие нюансы:

• При динамическом уровне воды в водозаборе до 5м подающий трубопровод должен иметь такой же условный проход, что и всасывающий патрубок.
• Подъём воды с отметки более пяти метров требует увеличения диаметра трубы на один типоразмер.
• Всасывающая труба должна быть как можно более короткой, прямой, без поворотов и пережимов.
• Подающий трубопровод должен быть не строго вертикальным, и иметь небольшой наклон в сторону насоса. Все соединения требуют качественной герметизации.
• Следует избегать попадания в систему воздуха, поэтому труба должна быть погружена в толщу воды не менее чем на 40 см. К тому, же расход воды не должен превысить скорость естественного притока воды (дебит водозабора).
• Во избежание засорения водоприёмной части насоса на подающую трубу устанавливается сетчатый фильтр с обратным клапаном.
• Для удобства обслуживания системы на всасывающем и напорном трубопроводах ставят запорную арматуру.
• Чтобы проще было регулировать расход воды и уменьшить количество запусков и отключений двигателя насоса, в сеть внедряют гидроаккумулятор.

Когда подключение производится своими руками, то инструкция производителя должна быть основным документом, которым следует руководствоваться. И если вы всё сделали правильно, насос будет работать стабильно, не создавая своему владельцу проблем.

Плюсы и минусы самовсасывающих насосов

Самовсасывающие насосы очень легко обслуживать, причем они отличаются качественной и стабильной работой, а также эффективностью. Неагрессивная среда никак не влияет на устройство и его принцип работы, так что можно перегонять как воду, так и различные жидкости. Самым главным недостатком насоса есть то, что наибольшая глубина для работы прибора не должна превышать 10 м.

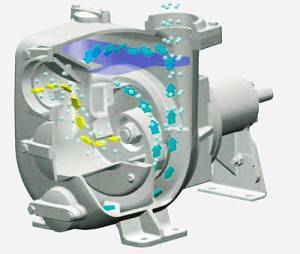

Принцип работы самовсасывающего насоса

Классификация и виды насосов самовсасывающих

Различают два вида устройств: с наличием эжектора и без него. Агрегат комплектуется с выносными эжекторами либо встроенными в прибор. Тогда подъем, а также перекачивание воды происходит по принципу разряжения жидкости.

В процессе работы самовсасывающий насос с наличием эжектора производит громкий звук, поэтому рекомендуется их устанавливать в отдельной комнате. Главное преимущество таких видов устройств состоит в возможности всасывать воду на глубине до 10 метров. Модели насосов, где отсутствует эжектор, функционируют с помощью гидравлической установки многоступенчатой конструкции. Такие устройства работают достаточно тихо, однако они не способны доставать воду с большой глубины, в отличие от эжекторных.

Самовсасывающие насосы: устройство и виды

Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх. Вот и получается, что насос всасывает воду.

Как и любой другой насос, самовсасывающий состоит из двигателя и рабочей камеры, в которой находится нагнетательный механизм. Валы насоса и двигателя соединяются через муфту, надежность соединения и герметичность определяется типом уплотнителя.Уплотнители бывают двух типов:

• сальниковый — более дешевый и менее надежный;
• торцевой уплотнитель — более надежный, но дорогой.

Есть модели самовсасывающих насосов с магнитными муфтами. Они уплотнения не требуют, так как сквозных соединений не имеют. Это на сегодняшний день самая надежная конструкция, но и самая дорогая тоже.

Центробежные самовсасывающие насосы

В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.

Виды конструкций и их особенности

Конструктивные варианты:

• Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.

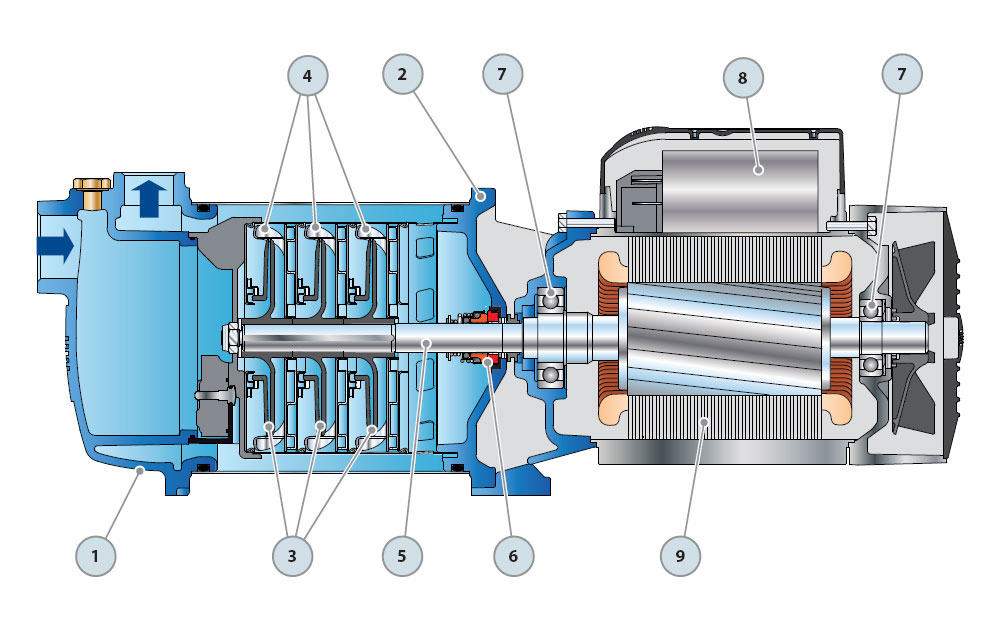

• Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
• Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.
• Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
• С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
• Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.

Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.

Особенности и принцип действия

Центробежные насосы по принципу работы относятся к динамическим. Жидкость внутри них перемещается за счет центробежной силы, создаваемой вращением лопастей ротора.

Сфера применения центробежных агрегатов

Устройства этого типа применяются в быту и на производстве чаще других, так как они отличаются простотой эксплуатации, технологической экономичностью. В быту помпы центробежного типа используют для перекачивания воды и других жидкостей из колодцев, бассейнов, резервуаров, в системах водоснабжения загородных домов, для полива садовых участков и мойки автомобилей.

Вихревые устройства

Отличается насос вихревой самовсасывающий от центробежного строением рабочего колеса, представляющего собой диск с радиальными перегородками по краям.

Корпус устройства близко прилегает к той части рабочего колеса, на которой нет перегородок. Вторая часть предусматривает наличие зазора. Под действием центробежной силы при движении колеса вода за счет перегородок отталкивается к периферии корпуса. Но на определенном расстоянии она возвращается назад в зону радиальных перегородок, получая при этом дополнительную энергию. Струи воды сталкиваются и образуют вихревые потоки.

Отличается насос поверхностный самовсасывающий данного типа еще и тем, что за счет своей конструкции способен создавать большее давление, которое примерно в 7 раз выше, чем у центробежного насоса с тем же размером рабочего колеса. Еще один плюс данного устройства в том, что оно может работать даже в присутствии воздуха в корпусе. Благодаря этому запустить оборудование гораздо легче.

Но есть и недостаток. Он заключается в низком значении коэффициента полезного действия, порядка 45-50%.

Самовсасывающие насосы

Самовсасывающие насосы получили свое название из-за способности втягивать в себя воду с некоторой глубины, то есть когда ее поверхность расположена ниже уровня установки самого агрегата.

Малосведущему человеку может показаться, что это свойство характерно для любого насоса, однако это не так: агрегаты второй разновидности – нормального всасывания – «ждут», пока перекачиваемая среда поступит в их рабочую камеру самотеком (из расположенной рядом емкости) или посредством другого насоса.

Предназначенные для этого модели так и называются – погружными.

Совсем по-другому обстоят дела с самовсасывающим насосом: он «умеет» создавать разрежение, благодаря которому внешнее атмосферное давление заставляет воду подняться по всасывающей магистрали.

Похожим образом действуем и мы, когда пьем напиток через соломинку.

Теоретически при создании идеального вакуума воду в условиях нормального атмосферного давления можно втянуть на высоту 10,34 м. Но до идеального вакуума даже самым современным самовсасывающим насосам пока далеко. Да ведь и вода при работе помпы пребывает не в статичном состоянии, а в постоянном движении, а значит на нее оказывает воздействие гидравлическое сопротивление всасывающего трубопровода. В результате глубина всасывания – так называют максимальную высоту, на которую самовсасывающий насос может вытянуть воду – составляет в лучшем случае 9 м, а у большинства моделей – не более 8 м.

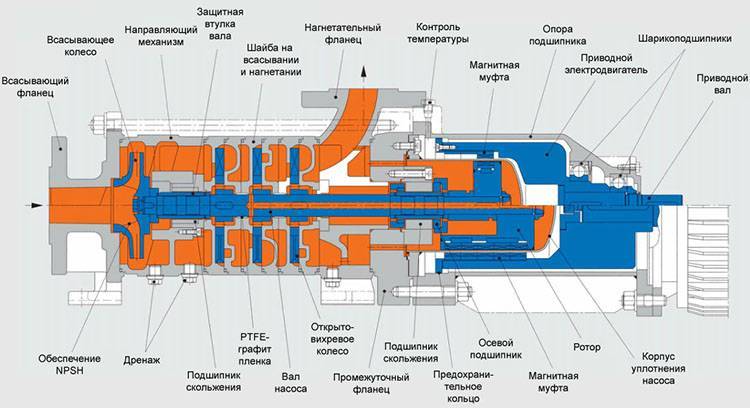

Самовсасывающий горизонтальный открыто-вихревой насос с магнитной муфтой в герметичном исполнении — устройство

Тот факт, что самовсасывающий насос может выкачивать воду из скважины или колодца, находясь при этом на поверхности (такие агрегаты как раз и называют поверхностными – в противоположность погружным), обуславливает целый ряд преимуществ:

1. Корпус насоса можно изготовить из дешевых материалов – обычной углеродистой стали (без легирующих добавок) или низкокачественного (непищевого) чугуна.
2. Сэкономить, также, можно на качестве и конструкции уплотнителей, удерживающих в двигателе смазку, ведь даже при самых неблагоприятных обстоятельствах она в колодец не попадет. Погружные агрегаты, напротив, приходится делать сверхнадежными, поскольку удаление машинного масла из источника в случае его протечки – очень сложная и дорогостоящая процедура.
3. Разработчики самовсасывающих насосов не стеснены размерами скважины или колодца. Корпус и двигатель могут иметь любые габариты, соответственно, и мощность поверхностного агрегата ничем не ограничена.
4. Поверхностный насос покоится на прочном основании, с которого никуда деться не может. В отличие от него погружной агрегат приходится подвешивать на тросике, который нередко обрывается.
5. Самовсасывающий насос всегда находится на виду, что облегчает контроль его состояния и обслуживание.

При установке самовсасывающего насоса следует учитывать, что максимальная глубина всасывания ограничивает не только разность уровней зеркала воды и насоса, но и расстояние между агрегатом и скважиной. Обычно гидравлическое сопротивление 4-метрового горизонтального участка всасывающей магистрали считают эквивалентным перепаду высот в 1 м. Приведем пример: если у нас имеется источник глубиной 3 м и насос с максимальной глубиной всасывания 7 м, то мы его сможем расположить не далее, чем в (7 — 3)х4 = 16 м от источника.

Соотношение 1:4 справедливо только для всасывающего трубопровода, для напорной магистрали характерна другая зависимость – 10 м трубопровода приблизительно приравниваются к 1-му метру напора.

Центробежные насосы

Насосы центробежные самовсасывающие работают за счет установленной крыльчатки. В зависимости от ее строения изменяется принцип действия всего агрегата. Поэтому выделяют два вида насосов: центробежные и вихревые.

Центробежные насосы имеют рабочую камеру, которую внешне можно сравнить с улиткой. В середине размещено одно или несколько рабочих колес. От их количества зависит тип устройства: одноступенчатое или многоступенчатое. В первом случае насос работает всегда с одной мощностью. Второй вариант более экономичен, так как в зависимости от условий он может изменять свою мощность (производительность).

На рабочее колесо установлены лопасти, которые изогнуты в противоположную направлению движения колеса сторону. При движении колеса создается центробежная сила, на периферии образуется зона высокого давления и вода подталкивается к выходу из камеры. Зона пониженного давления образуется в центре, то есть в рабочем колесе. Именно сюда поступает вода из подающего патрубка. Отсюда за счет движения лопастей и создающейся центробежной силы жидкость поступает к стенке камеры.

Принцип работы характеризуется одним недостатком: перед запуском насос необходимо заполнить водой. Это связано с тем, что центробежная сила не может образоваться из воздуха. Чтобы вода из корпуса не вытекала, на подающий патрубок устанавливают обратный клапан.

Раздел часто задаваемых вопросов

Для каких целей используются самовсасывающие насосы?

Самозаливающийся насос используется во многих областях, таких как электростанции, ирригационные системы, сталелитейные заводы, системы очистки сточных вод и многое другое.

Какой насос не нуждается в заливке?

Самотечный насос не нуждается в заливке, потому что у самотечного насоса очень короткий зазор внутри насоса. Это помогает насосу создавать вакуум и вытеснять воздух из насоса до тех пор, пока вода не заменит весь воздух. Поэтому он обладает способностью самовсасывания.

Какой насос всегда должен быть заправлен?

Центробежный насос всегда должен быть заправлен перед началом работы. Насос объемного типа обладает способностью к самовсасыванию.

Сколько времени требуется самовсасывающему насосу для заправки?

Если насосу требуется более 4 минут для заливки, необходимо выключить насос и проверить, в чем причина того, что насос не заливается, и устранить причину проблемы с насосом.

Что происходит, если насос не заправлен?

Грунтовка регулирует правильную работу насоса, потому что вода работает как охлаждающая жидкость, которая останавливает проблемы перегрева насоса. Если вы не залили насос жидкостью, он будет работать всухую, что может привести к поломке насоса.

Насосная станция

Всасывающий насос может применяться как для полива огорода, так и для организации домашнего водопровода. В первом случае помимо самого агрегата потребуется подающая и забирающая магистраль с обратным клапаном, а также устройства контроля подачи воды – краны, запорная арматура, дождеватели и проч.

Для обустройства полноценной системы водоснабжения жилища потребуется организация насосной станции, в состав которой входят следующие основные узлы:

Насос. Это может быть как один из выше рассмотренных вариантов оборудования, так и модель погружного типа. В последнем случае прибор непосредственно опускается в воду источника. При этом для безопасности его требуется оснастить датчиком поплавкового типа, который в случае обмеления не позволить мотору перегореть на сухом ходу.

Видео описание

Видео-пример установки самовсасывающего насоса с эжектором:

Гидроаккумулятор. Это специальный бак-накопитель заданного объема – в зависимости от требуемого расхода воды. Помимо этого, он поддерживает необходимое давление во внутреннем трубопроводе с помощью специальной мембраны. Это обеспечивает подачу воды с рабочим напор без включения насоса. Без него мотору потребовалось бы включаться при каждом открывании крана, что быстро бы израсходовало его ресурс.
Выходная трубка. Соединяет выходящий патрубок насоса с гидронакопителем. Может изготавливаться из гибкой подводки

Крайне важно, чтоб ее диаметр соответствовал насосному выходу и входу в баке.
Всасывающая магистраль. Располагается в скважине и подсоединяется к насосу

В основе может применяться шланг или труба. На входе оснащается фильтром и обратным клапаном.

Видео описание

Видео о том, как работает центробежный самовсасывающий насос:

Также насосная станция по мере необходимости оснащается различной запорной арматурой, фильтрами и приборами контроля и учета.

При монтаже водозаборной линии должны быть учтены следующие требования:

• Протяженность магистрали должна быть как можно меньше. Так как чем больше линия, тем выше сопротивление материала труб и тем больше потери напора.
• Надежность и герметичность соединений. Протечки трубопровода приведут к проникновению в систему воздуха. Для центробежного насоса это будет означать остановку или поломку.
• Забирающая магистраль не должна включать изгибов, сложной геометрии. В противном случае неизбежна потеря мощности, а при наличии участков, возвышающихся над насосным оборудованием, образование воздушных пробок.

Видео описание

Видео о том, как производится первый запуск самовсасывающего насоса:

Коротко о главном

Самовсасывающий насос устанавливается на поверхности рядом с источником воды. В зависимости от разновидности способен качать воду с глубины от 7 до 30 м. Принцип действия основан на создании центробежной силы или разряжения в рабочей камере при вращении рабочего колеса. Состоит из корпуса, электромотора, рабочей камеры, лопастного колеса, входного и выходного патрубка. Применяется для организации водополива участка или водоснабжения дома.

Существует 3 разновидности насосов самовсасывающего типа:

• Центробежные.
• Вихревые.
• С эжектором.

Правильный монтаж всасывающей линии

Всасывающая линия – трубопровод, по которому жидкость движется по направлению к поверхностному насосу. Этот трубопровод подключают к входному патрубку. Чем меньше длина этой линии, тем лучше. Перед входом в агрегат обязательно наличие прямого участка длиной не менее 2 диаметров трубы. Большая часть линии чаще всего располагается вертикально и заканчивается на дне скважины, колодца, ямы, резервуара. Трубопровод делают без резких переходов с минимальным количеством стыков и изгибов. Соединения должны быть герметичными. Необходим уклон не менее 5 мм на 1000 мм.

На входе жидкости в трубу устанавливают донный обратный клапан: без него при остановке перекачки рабочая среда под действием силы тяжести стекает обратно вниз, в трубопроводе образуются воздушные пробки, и насос работает в режиме сухого хода, что приводит к его быстрой поломке. В инструкции по эксплуатации прибора производитель указывает минимальное расстояние от дна до входа во всасывающую линию и минимальную длину линии от обратного клапана до уровня поверхности жидкости.

Установить помпу это просто

Во многих регионах вода из-под крана, к сожалению, не пригодна для питья, и без бутилированной воды не обойтись. Если кулер занимает много места или не посилен для семейного бюджета, то хорошей альтернативой будет помпа, которая просто устанавливается на 19-литровый бутыль. Таким насосом для воды смогут пользоваться даже дети.

Как собрать помпу для бутилированной воды

В стандартной комплектации помпа состоит из:

• основного насосного элемента (если его разобрать, то внутри будет гофрированная камера с пружиной, за счет сжимания и разжимания которой и происходит забор воды)
• трубок для забора воды (обычно их три)
• носика
• защитного колпачка
• щеточки для чистки трубок (ершик)

В зависимости от производителя укомплектованность продукта может отличаться.

Инструкция, как собрать помпу, достаточно проста, здесь всего несколько действий:

• Как правило в коробке должны быть перчатки, все процедуры нужно выполнять ими.
• Первое, что нужно сделать, — установить носик для воды в насос до щелчка.
• Затем собираем трубочки, которые состоят из трех секций. Они составные, поэтому проблем возникнуть не должно.
• Далее узким концом вставляем получившуюся трубу в основание насоса. Предварительно рекомендуется опустить конец трубки в кипяток, это позволит герметично соединить трубку и помпу.

Все. Помпа готова к бою.

Как установить помпу на бутыль с водой. Рекомендации по использованию

Здесь тоже ничего сложного. Бутыль освобождается от термоколпачка и пробки. Собранный механизм нужно поместить на горлышко, надавить с усилием, пока не услышите характерного щелчка и зафиксировать гайкой (она уже имеется на основании помпы).

Особенность насоса в том, что когда начинаете качать, вода какое-то время «думает», а только после нескольких нажатий начинает идти через краник. В конце процесса происходит то же самое, но уже в обратном порядке: то есть прекратить качать нужно немного заранее, иначе вода перельется через край посуды. Это не критичная особенность, привыкнуть к которой будет несложно.

Минус только в том, что нужно накачивать вручную (с кастрюлей или чайником это не совсем удобно). И насос выдает строго определенную порцию воды, то есть полстаканчика не получится налить.

Назначение самовсасывающих насосных агрегатов

Их эксплуатация возможна в следующих направлениях:

• для бытовых нужд – перекачивание воды для питья, полива или наполнения бассейнов;
• на промышленных предприятиях, требующих оперативного перемещения дизельного топлива, мазута, химически агрессивных реагентов и крупнодисперсных систем;
• в строительстве – для обслуживания инженерных сооружений;
• в сельскохозяйственном производстве – орошение и внесение жидких удобрений, подача воды и жидких кормов на животноводческие комплексы;

Кроме того, они используются в работе коммунальных служб для перегонки сточных вод различной степени загрязненности и для пожаротушения.

Виды электродвигателей: классификация

Жёсткой классификации электродвигателей нет, но различать их можно по нескольким параметрам. Основные – тип питания и наличие скользящего контакта. Эти позиции можно считать ключевыми и по ним проще ориентироваться. В общем-то, видов электродвигателей не так и много – синхронные, асинхронные, постоянного тока, вентильные. Вот, пожалуй, всё. Другое дело, что в большинстве «категорий» есть достаточно вариантов, которые значительно меняют свойства и характеристики. Но с этим придётся разбираться применительно к каждой конструкции.

Электрические двигатели отличаются типом питания, устройством и назначением

Итак, рассмотрим виды электродвигателей по виду питающего напряжения. Они бывают:

• постоянного тока;
• переменного тока:
  • однофазное питание;
  • трехфазное питание;
• универсальные.

Пояснений требует только универсальный тип. Такой электродвигатель может работать как от постоянного, так и от переменного напряжения. По сути, один вид – универсальный коллекторный двигатель с обмотками возбуждения. К двигателям переменного тока относятся синхронные, асинхронные. На постоянном токе работают коллекторные и вентильные.

Наиболее распространённые виды электродвигателей

По способу передачи электропитания все электродвигатели можно разделить на две группы:

• с коллектором (щёточные);
• без коллектора (бесщёточные).

Бесщёточные электродвигатели требуют меньше обслуживания, работают тише, более надёжны. К ним относятся асинхронные с короткозамкнутым ротором (работают от переменного напряжения), вентильные (питаются постоянным напряжением). Остальные имеют коллектор и щётки, через которые на обмотки катушек подаётся напряжение.

Правильный монтаж всасывающей линии

При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.

Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости

При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.

Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.

Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы

Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»

В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.

Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.

Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.

Однако не стоит забывать о некоторых нюансах:

• придется полностью заполнить водой камеру насоса и магистраль перед включением;
• необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
• заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.

Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.

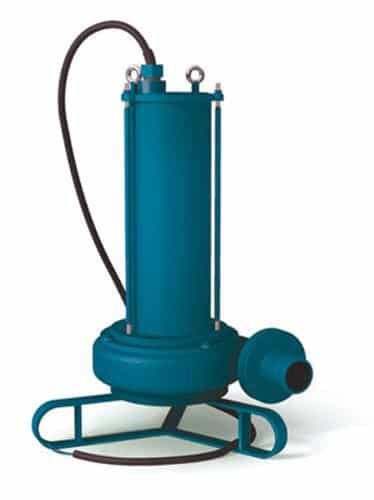

Погружной насос ЦМК 25 20 С

Предназначен для перегонки отработанных промышленных, дождевых и бытовых сточных вод, а также фекальных отходов с животноводческих ферм центробежной силой.

Особенности:

• моноблочная конструкция;
• вертикальная установка;
• рабочая камера в стальном и чугунном исполнении;
• торцовый уплотнитель, защищенный картером от преждевременного высыхания;
• не подходит для работы в пожаро- и взрывоопасных зонах.

Технические характеристики:

• Диапазон допустимой кислотности воды – 6-8 рН;
• Максимально допустимая температура сточных вод – 45 0С;
• Скорость перекачки – 0,42 м3/мин;
• Напор – 20 м;
• Мощностной показатель – 3500 Вт.

Основные виды самовсасывающих насосов

Насосы делятся еще на несколько видов:

Центробежные. Насосы этого типа работают благодаря центробежной силе, от этого они и получили свое название. Конструкция у такого оборудования достаточно простая, легко регулируется, а работа агрегата очень экономичная. Чаще всего центробежные насосы применяют для обустройства систем водоснабжения и водоотведения на дачных участках в теплицах и в загородных домах. Применяют такие устройства и на автомойках, где необходимо нагнетать давление жидкости, с таким насосом подача воды будет бесперебойной. Важным достоинством центробежного насоса является функция самоизливки всасывающего трубопровода при запуске, также такой насос считается достаточно эффективным, производительным и удобным в обслуживании. При выборе такого агрегата надо учесть, что глубина источника должна составлять не больше 10 метров

Также специалисты советуют обратить внимание на то, что центробежные насосы не советуют применять в местах с высоким содержанием воздуха (больше 7%), в такой ситуации перекачивание может прекратиться. Что касается работы с грязной водой, то такие насосы подходят для этих целей, но со временем происходит накопление грязи между рабочим колесом и корпусом, что значительно понижает КПД

Поршневые. Еще недавно насосы такого типа были очень популярными среди владельцев дачных участков. Главными преимуществами оборудования называют высокую надежность и хороший КПД. Но сейчас центробежные варианты насосов практически полностью вытеснили их. Минусами поршневых моделей является небольшая глубина погружения, необходимость в постоянной очистке клапанов и в регулярной замене поршневых колец.

Вихревые. Такие насосы обычно применяют в комплексе с вакуумной емкостью и центробежным устройством, они подключаются благодаря специальному патрубку. Применять вихревой агрегат отдельно нет смысла, ведь КПД у такого устройства составляет меньше 35%, а подача невысокая. О работе с загрязненной жидкостью не может быть и речи, такой насос не справиться с данной задачей.

Самыми эффективными самовсасывающими устройствами считают модели с циркуляционными установками, лопастными и гидростуйными насосами. Их используют при водопонижении и водоотливе, такие агрегаты очень популярны в сфере строительства.

Особенности самовсасывающего насоса

• Насос данного типа обладает определенным отверстием в корпусе, которое необходимо для заливки. Для удержания жидкости в камере применяются клапаны обратного вида или отсечные заслонки. Отметить стоит наличие насосов с встроенными задвижками, которые могут обеспечить перезалив самостоятельно.
• Конструкция данного варианта создана таким образом, что необходимый для заливки объем воды сохраняется внутри даже при отключении от трубы питания.
• Самовсасывающие модели необходимо ограждать от морозов, во избежание поломки. А наличие сетчатого фильтра позволяет уберечь от попадания твердых частиц и мусора.
• Производить перезаливку необходимо максимально быстро, дабы вода в рабочей камере не успела испариться. В связи с этим предпочтительны варианты с длинной линией всасывания. А подъем самовсасывающих насосов обладает маленькой подъемной высотой (максимум 9 метров).
• Несмотря на то, что воздух в данном варианте насоса удаляется самостоятельно, некоторое его попадание может мешать корректной работе. В связи с этим необходимо обеспечить герметичность всех соединений и труб.

Самовсасывающий насос может быть как объемным, так и динамическим.

В бытовых условиях наиболее часто применяются следующие варианты объемного типа:

• Винтовые.
• Шланговые.
• Шестеренные.

А среди динамических стоит выделить следующие виды:

• Центробежные.
• Вихревые.
• Со встроенным энжектором.
• Водокольцевые.

Электрические разновидности для домашнего водопровода

Центробежные

Роль рабочего органа выполняет колесо с лопатками, помещённое в корпус. Корпус имеет два патрубка: для всасывания воды, расположенный напротив центра вращения колеса, и для подачи, расположенный на периферии в диаметральной плоскости.

Принцип работы основан на использовании центробежной силы. Вода подаётся в центр колеса. Вращаясь, лопатки захватывают воду и отбрасывают её к стенкам корпуса. Таким образом, в центре возникает разряжение, под действием которого всасывается новая порция воды, а по краям создаётся избыточное давление, вытесняющее воду в выходной патрубок.

Центробежные насосы для воды могут быть погружного или поверхностного исполнения.

Поверхностный водонасос этого типа сможет поднять жидкость с глубины не более восьми метров. Гидроагрегаты этого типа неспособны к сухому всасыванию, то есть перед использованием их необходимо залить водой.

Для увеличения глубины всасывания применяют инжекторные устройства, которые позволяют поднимать воду с глубины до пятидесяти метров.

Инжектор может встраиваться и в корпус насоса. При такой конструкции аппарат становится очень шумным, и устанавливать его в жилых помещениях не рекомендуется.

Вихревые

Вихревые электронасосы могут работать со смесью воды и газа благодаря своей конструкции и применению особой крыльчатки — импеллера, который захватывает воздух и продвигает его внутрь улиткообразного корпуса. Внутри корпуса есть небольшое количество воды, воздух перемешивается с жидкостью и выводится через выходной патрубок. В результате этого в корпусе создаётся разряжение, и происходит втягивание воды через входной патрубок.

Импеллер действует подобно инжектору и позволяет закачивать воду на высоту до 20 метров.

Роторные

Состоит такой насос из цилиндра, перемещающегося внутри его поршня, и двух клапанов на входе и выходе. При перемещении поршня вниз происходит сжатие воды в цилиндре,  и вода вытесняется вверх, а при обратном движении создаётся разряжение, и в полость цилиндра поступает следующая порция воды.

Помповые агрегаты

Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.

Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.

Струйные гидравлические устройства

Эти насосы не способны создать на выходе давление, но их можно использовать для поднятия воды из неглубокого колодца в ёмкость на поверхности. В струйных устройствах нет движущихся частей. Роль рабочего механизма выполняет струя газа или жидкости.

К струйным гидравлическим устройствам относятся аэролифты. Устройство аэролифта следующее. Труба небольшого диаметра опускается в колодец. На расстоянии 20 см от нижнего края трубы есть патрубок, к которому подключается шланг от компрессора. Труба должна быть погружена в воду так, чтобы воздушный патрубок находился ниже уровня жидкости минимум сантиметров на тридцать. При подаче воздуха от компрессора пузырьки движутся вверх и подхватывают воду, которая находится выше них, таким способом газо-водяная смесь продвигается по трубе и выливается в ёмкость наверху.

Для максимально эффективной работы такого устройства нужно экспериментально подобрать необходимое давление воздуха в системе.

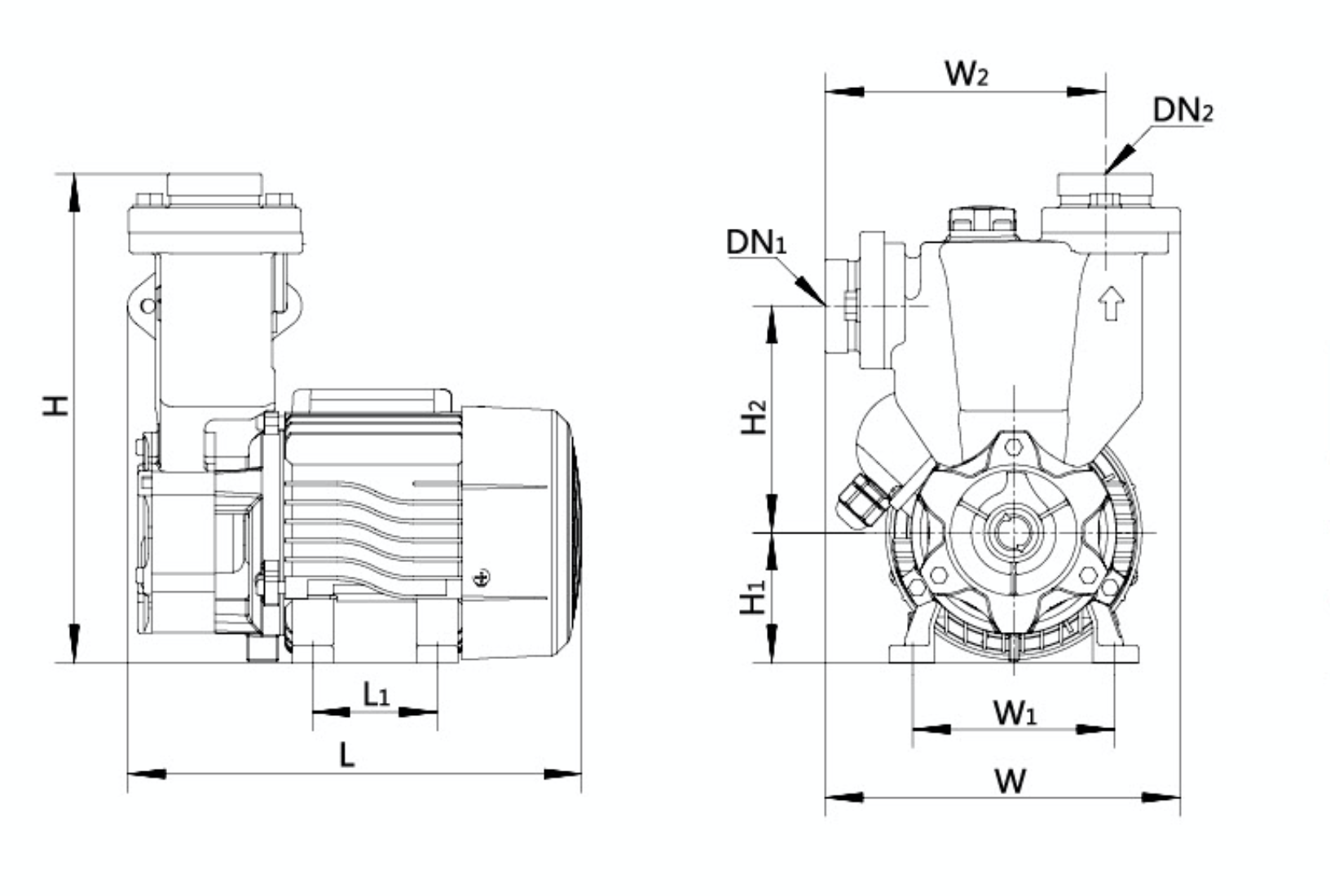

Принцип работы бытового самовсасывающего насоса

Самовсасывающий агрегат состоит из следующих узлов:

• Корпуса, в котором монтируют нагнетательный механизм.
• Двигателя, соединяемого с корпусом посредством фланцевой муфты.
• Нагнетательного механизма вихревого или центробежного типа, работающего за счет крутящего момента вала двигателя.

Кроме того, в конструкцию насоса следует включить всасывающий и напорный шланги, соединительную арматуру для фиксации этих трубопроводов на штуцерах корпуса и эжектор.

Взаимодействие всех вышеописанных узлов осуществляется следующим образом:

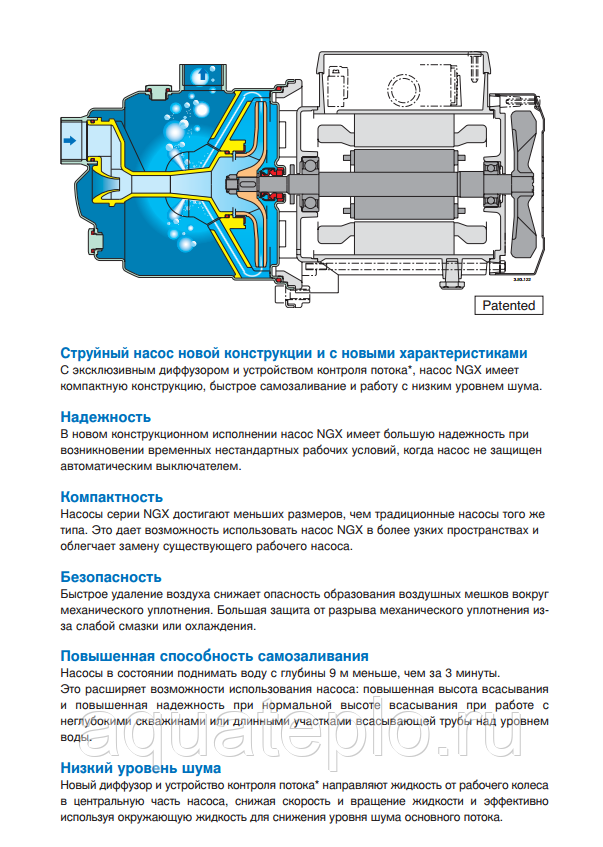

Принцип самовсасывания центробежного насоса

• Двигатель генерирует крутящий момент на валу.
• Вал входит в корпус сквозь особое отверстие, защищенное от протечек уплотнителем.
• На торце вала крепят нагнетательный механизм – крыльчатку или импеллер. Вращение нагнетательного механизма генерирует всасывающее и вытесняющее усилие, за счет создания областей разрежения и повышенного давления внутри похожего на улитку корпуса. Причем, у корпуса есть два отверстия:  впускное – оно располагается напротив зоны разрежения, и выпускное – оно расположено в области высокого давления.
• Эжектор располагается либо у корпуса, либо под водой – на торце всасывающего шланга. Его задача – повышение всасывающего усилия.

И далее мы изучим причины падения и возрастания КПД, используя для этих целей обзор разновидностей самовсасывающих насосов.

Выводы

На Вашей даче уже работает самовсасывающий насос?

Конечно!Нет, но будет!

Подводя итоги стоит отметить следующее:

• Наиболее подходящими для домашнего применения являются динамические самовсасывающие насосы центробежного и вихревого типов. Они способны обеспечить как полив, так и водоснабжение в доме.
• Максимальных показателей с самовсасывающим насосом можно достичь при тщательном соблюдении требований к месту установки прибора, ее процессу и эксплуатации.

• Подбирайте варианты, которые подходят под конкретно ваши задачи и способны корректно работать в заданных вами условиях.
• Перед запуском самовсасывающего насоса проверьте качество и герметичность соединений, качество поступающей жидкости, корректность размещения трубопроводов к установке и уровень погружения шланга в воду.
