Сендвичные панели - виды, характеристики, этапы монтажа!

Сендвич панели для кровли

Вне зависимости от вида панелей, монтаж кровельного материала должен осуществляться под углом, равным 5 градусам. Перед тем, как приступить к процессу, следует смонтировать площадку, на которой могут свободно расположиться рабочие и их инструменты

В сложных случаях, когда скат кровли длиннее, чем 12 метров, следует особое внимание уделить нахлесту – в будущем это самое вероятное место для протекания. Если в процессе монтажа угол уклона хотя бы одной панели будет сбит, то непременно пострадает вся конструкция, поэтому состояние положения каждой панели следует проверять уровнем. Несмотря на то, что герметик высыхает довольно быстро, после завершения монтажных работ по готовым панелям следует передвигаться исключительно в специальной мягкой обуви, при этом используя прочные дополнительные опоры

Ни в коем случае нельзя устанавливать оборудование для подъема следующих панелей на уже смонтированные, так как это может их повредить

Несмотря на то, что герметик высыхает довольно быстро, после завершения монтажных работ по готовым панелям следует передвигаться исключительно в специальной мягкой обуви, при этом используя прочные дополнительные опоры. Ни в коем случае нельзя устанавливать оборудование для подъема следующих панелей на уже смонтированные, так как это может их повредить.

Захваты для монтажа сендвич панелей

Для удобного захвата и монтажа больших панелей применяют механические (винтовой механизм) и вакуумные захваты.

Механические захваты позволяют поднять панель как в горизонтальном положении (для этого применяют захват-стубцину с винтовым механизмом), так и в вертикальном (механич. захват «Майна — Вира»).

Механическое крепление панелей занимает определенное время.

Если использовать вакуумный захват времени уходит значительно меньше, так как панель в таком случае крепиться быстрее. Однако существенным моментом является более высокая цена вакуумного захвата для сендвич панелей.

Данное оборудование, захваты как механические или вакуумные, можно взять на прокат на период стройки.

Готовые панели (более массивные и большие по размеру) поднимаются при помощи крана или лебедки. Сборные варианты проще в монтаже и их легче поднять на необходимую высоту.

Описание сэндвич-панелей

В качестве утеплителя чаще всего выступает пенополиуретан, хотя в более дешевых вариантах используется минеральная вата, пенополистирол. Оптимальным является полиизоцианурат – материал с закрытыми ячейками, который хорошо удерживает тепло. Он почти схож с полиуретаном по химическому составу, но обладает меньшей теплопроводностью за счет технологии производства: материал полимеризируется при более высоких температурах. При этом соотношение компонентов полиола и изоцианурата 1:2. Лишний изоцианурат при высоких температурах создает новые связи внутри вещества, что делает его более прочным и менее теплопроводным.

Полиизоцианурат устойчив к ультрафиолетовому излучению, химическим агрессивным веществам, не горит. Материал не дешевый, но превосходит все известные аналоги по большинству характеристик. Используется для строительства внешних стен здания или их обшивки.

Преимущества и недостатки сэндвич-панелей зависят от того, из какого материала они сделаны, а также соответствуют ли панели своему назначению, описанному в инструкции.

Плюсы и минусы сэндвич-панелей

Высокая скорость строительства
Возможность демонтажа и переноса конструкции в другое место
Стоимость здания в 2 – 3 раза меньше по сравнению с кирпичными конструкциями
Хорошая защита от уличного шума, жары и холода
Минимальные трудозатраты при монтаже
Подойдет недорогой ленточный фундамент
Высокая сопротивляемость гниению
Высокие декоративные качества, возможность выбора цвета
Материалы экологически чистые
Строить из сэндвич-плит можно в любое время года

Невысокая прочность материала, поэтому срок эксплуатации зданий ограничивается 70 годами
Не подходит для сейсмически нестабильных и опасных регионов
Дешевые панели могут деформироваться под воздействием высоких температур летом
Нельзя крепить к панелям дополнительные приспособления или инженерные системы

Какое качество для вас важнее?

Простота монтажа
16.67%

Низкая теплопроводность
66.67%

Внешний вид
0%

Невысокая цена
16.67%

Проголосовало: 6

Сфера применения

Сэндвичные панели подходят для строительства технических и подсобных помещений, а также дачных домиков, не предназначенных для постоянного проживания. Выгодно строить торговые ларьки или павильоны, склады или ангары, так как процесс происходит быстро, а также нет необходимости задействовать тяжелую технику. Для частных домов применяется более прочный материал, либо необходимо укреплять конструкцию с помощью каркаса – деревянного или металлического.

Из СИП-панелей строят двух- и даже трехэтажные здания на каркасе из металла. СИПы – это материал, который относится к разновидности сэндвич-панелей, но больше подходит для возведения жилых помещений. За основу берутся ОСП плиты. Данное направление отличается повышенными теплоизоляционными свойствами. Обычно СИП-панели изготавливают на заказ, в зависимости от проекта. Это еще более ускоряет процесс монтажа.

В зависимости от региона и среднегодовых температур необходимо правильно подбирать толщину утеплителя между несущими листами. Обычно в средней полосе используются плиты толщиной от 100 до 200 мм.

Устройство сэндвич-панелей

Сэндвич-панели представляют собой два слоя листовых материалов (профилированный металл, ПХВ, ОСП или магнезитовые плиты), между которыми установлен слой утепляющего материала (минвата, пенополиуретан, понополистирол и т.д.).

Размеры плит бывают разными, при ширине 1-1,2 м длина панели может быть от 50 см до 13,5 м. Толщина панелей зависит от размеров утеплителя и составляет от 5 до 25 см. Такие габариты при малом весе (квадратный метр самой толстой панели весит всего 42 кг) позволяют строить здания за считанные дни или часы.

Наиболее распространенными являются панели с внешними слоями из профилированного металла толщиной 0,5-0,7 мм. Поверхность имеет защитно-декоративное полимерное покрытие, устойчивое к внешним воздействиям, предохраняющее металл от коррозии.

Изготавливаются два вида панелей:

Стеновые. Они имеют небольшую высоту волны профиля, выдерживают большие нагрузки на сжатие или на сдвиг. Замковое соединение фальцевое.
Кровельные. Изготавливаются с повышенной высотой профиля (обычно трапециевидной формы). Замковое соединение обеспечивает перекрывание лицевого слоя внахлест на одну волну.

Соединение панелей производится при помощи замковых профилей, наносимых на боковые кромки. Торцевые стороны обычно открыты, при монтаже стыки заполняются герметиком и поверх устанавливаются специальные нащельники. Монтаж панелей производится на опорную конструкцию — каркас, несущая способность которого обеспечивает прочность и устойчивость стен и кровли ко всем нагрузкам.

ОБРАТИТЕ ВНИМАНИЕ!
Существуют виды сэндвич-панелей, которые имеют самонесущие свойства и не нуждаются в каркасе.

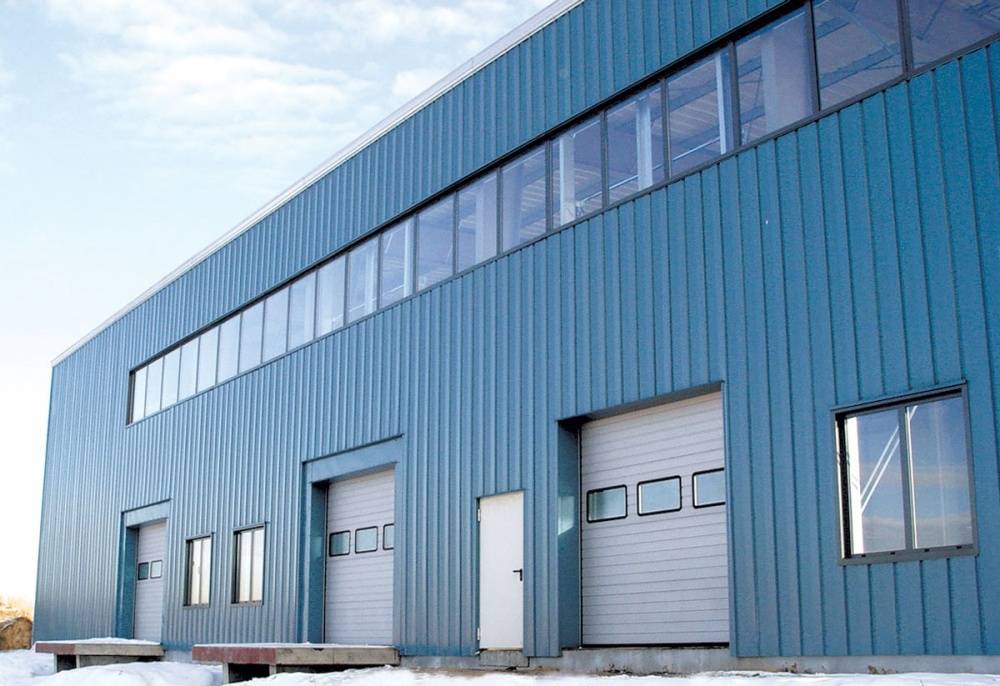

Фото сэндвич-панелей:

Обработка панелей для стен

Поскольку полимерное покрытие сэндвич-панелей является довольно хрупким и неустойчивым к механическим повреждениям, то производители покрывают изделия специальной защитной пленкой – она предохраняет поверхности от царапин при транспортировке панелей. Перед тем, как монтировать, часть пленки снимают – с внутренней стороны, после монтажа – с наружной стороны.

Технология монтажа вентилируемых фасадов подробно описана в данной статье.

Производятся сэндвич-панели стандартных размеров, однако во время монтажа может понадобиться и их нарезание на более мелкие элементы требуемой длины. Резку панелей следует производить специальной пилой с зубьями, имеющими мелкий шаг.

При резке образуются силы трения пилы и материала, которые способствуют повышению температуры в месте разрезания. Повышение температуры может повлечь за собой плавление разрезаемых краев и возможную деформацию материала. Вследствие этого резку желательно проводить на стойках с мягким покрытием (например, на поверхности, покрытой войлоком).

Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков. Панели временно фиксируют с помощью струбцин

Важно не пережать плиты. Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек)

При этом от края сэндвич-панелей отступают не менее 3 см

Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз. Снимают струбцины. Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм. Впоследствии стыки оформляют нащельниками

Впоследствии стыки оформляют нащельниками.

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

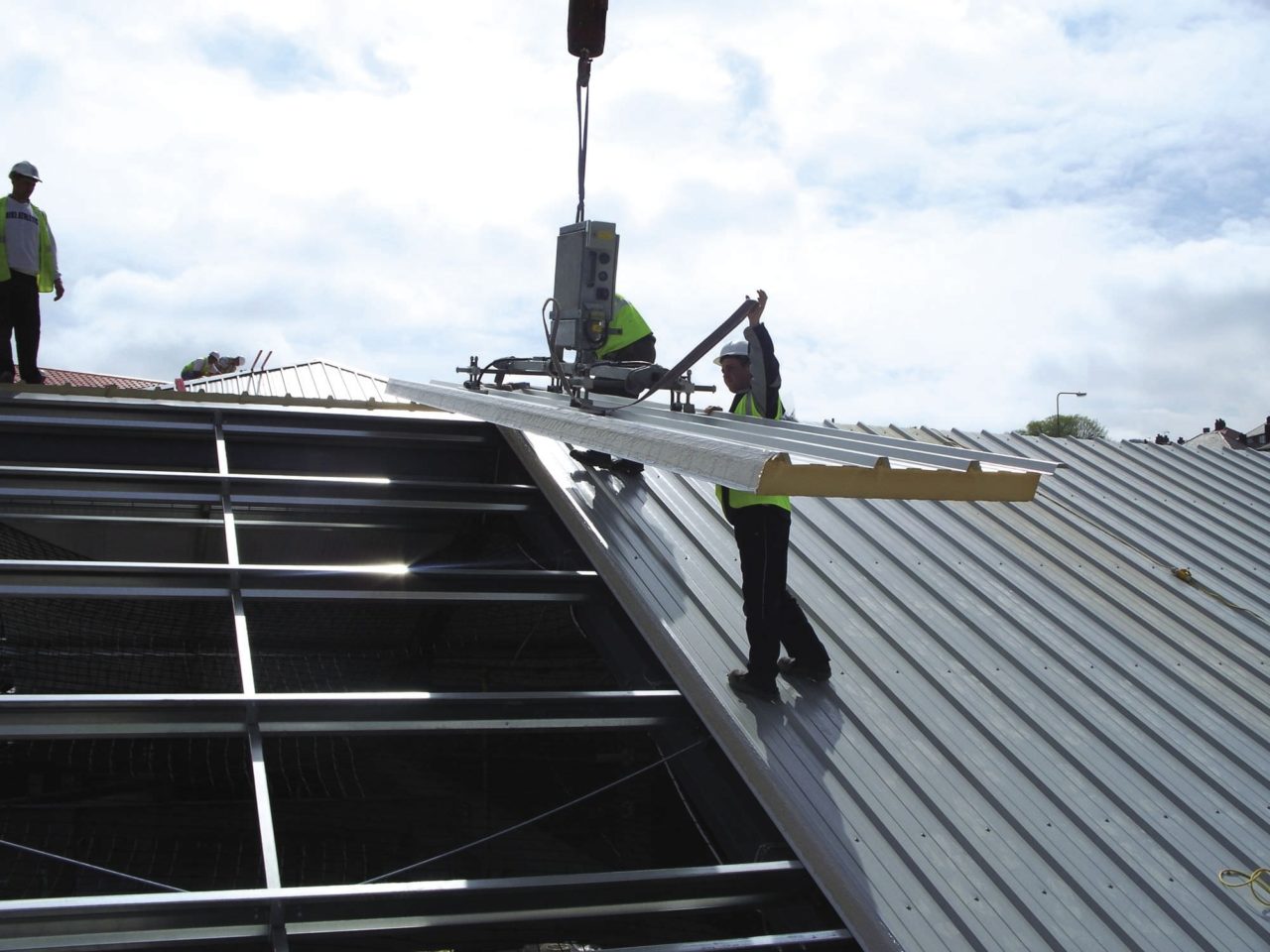

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Обработка сэндвич-панелей

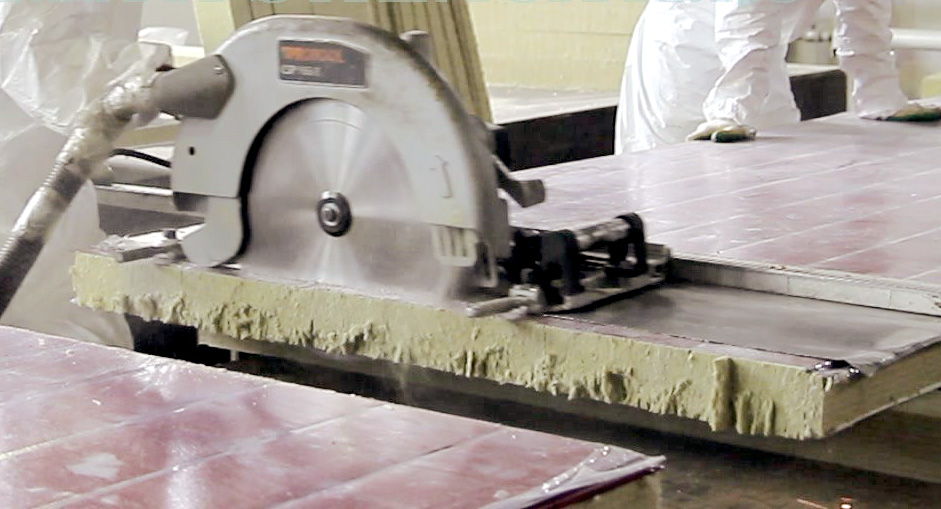

С помощью циркуляционной пилы можно получить ровный срез для выполнения прочного стыка между элементами. В местах примыкания сэндвич-панелей к колоннам или стенам из железобетона необходимо использовать самоклеящуюся ленту.

Она выступает также уплотнителем в процессе проведения работ.

Для мытья элементов, которые загрязнились в процессе транспортировки или монтажа, нельзя использовать кислотные, щелочные и абразивные химические средства. Для выбора варианта обработки ориентируйтесь на материал, из которого изготовлены панели.

После завершения монтажа элементы могут быть покрыты защитным составом, в том числе эмалью.

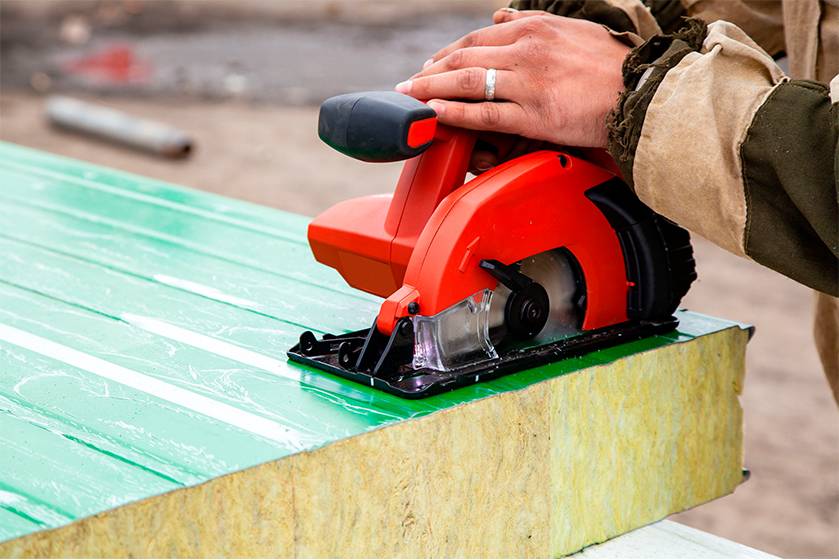

Разрезание панелей

Перед началом операции, связанной с резкой панелей, необходимо с помощью строительного уровня проверить соответствие линий разметки строго горизонтальному положению. После того как соответствующая проверка горизонтальности выполнена, и ее результат можно считать удовлетворительным, специалист должен приступить к процессу разрезания. В первую очередь следует разрезать металлический слой, в след за ним – слой утеплителя.

Необходимо учитывать, что покрытие сэндвич-панелей достаточно своеобразно реагирует на любые повышения температуры. В случае перегрева, поверхность металлического листа теряет свою способность противостоять губительному воздействию коррозии. В этой связи использовать плазменную резку и шлифовальные машины при резке панелей категорически запрещается.

В том случае, если объем разрезаемого материала невелик, допускается использование электрических ножниц по металлу. В этом случае посредством электрических ножниц металлическая обшивка панелей разрезается по отдельности. По окончании каждой операции, связанной с разрезанием или сверлением материла, необходимо тщательным образом убирать с его поверхности образовавшуюся стружку. Также, от стружки следует очищать поверхность замков панелей. Выполнять маркировку поверхности панелей допускается исключительно маркером или прочими незаостренными предметами.

Особенности сэндвич-панелей

Выбирают материал по размеру, а также типу наполнителя. Второй показатель гораздо важнее, так как влияет на эксплуатационные характеристики здания.

Виды наполнителя, которые можно встретить в панелях:

Пенополистирол – наихудший вариант из всех возможных. Не обладает нужными свойствами теплоизоляции, плохо реагирует на высокие температуры, рассыпается. Срок эксплуатации до 10 лет. Материал горюч, поэтому представляет опасность. Возможно распространение плесени. Преимущество – низкая стоимость.
Каменная минеральная вата из базальтовой породы – хороший выбор для строительства. Минвата не горит, обладает повышенными звукоизоляционными свойствами, хорошо удерживает тепло. Для внутренних и внешних стен применяются плиты с минватой разной степени плотности.
Пенополиуретан – влагостойкий наполнитель. Может применяться для строительства помещений с повышенной влажностью – бань, бассейнов, автомобильных моек, пивоваренных минизаводов, грибных ферм. Подходит пенополиуретановые панели для сооружения дачных комплексов, расположенных близко к водоемам. Материал горюч, поэтому не подходит для строительства сооружений с высокими требованиями к пожарной безопасности.
Полиизоцианурат – наполнитель нового поколения. На данный момент самый долговечный, соответствует всем требованиям по энергосбережению, пожарной безопасности, имеет длительный заявленный срок эксплуатации.

Следует обратить внимание при закупке партии панелей на соответствие цвета. Для одного объекта необходимо заказывать материал из одной партии, иначе производитель не гарантирует идентичности цветного покрытия

Существует специальная шкала теплового расширения для марок сэндвич панелей, состоящая из трех групп цветов – самые светлые, светлые, темные оттенки.

Производители предлагают специальные возможности, например, нанесение на плиты узора или крупномасштабного рисунка.

Что представляют собой панели

Применение для строительства сэндвичных (их часто называют сандвичными или сендвичными) панелей — выбор тех, кто ценит скорость и качество. Этот материал относится к многослойным видам изделий. Он состоит из двух облицовочных листов металла, пластика, магнезита или плит, содержащих древесные волокна, а также слоя наполнителя, который выполняет функции теплоизоляции. Все элементы пирога прессуются горячим или холодным способом.

Что такое сэндвич панели

Впервые сэндвич-панели появились на строительном рынке еще в пятидесятых годах прошлого столетия, но в нашей стране стали применяться гораздо позже и на первых порах изготовленная местными производителями продукция не радовала потребителя качеством. Сегодня же отечественные заводы выпускают материал, способный конкурировать с лучшими зарубежными образцами.

Сэндвич-панели – это современный строительный материал, имеющий трехслойную структуру

Сендвич-панели кровельные с утеплителем

Где применяются сэндвичные панели:

в строительстве жилья;
при возведении хозяйственных построек;
для устройства перегородок в зданиях;
в строительстве объектов коммерческой недвижимости, например, производственных помещений, торговых центров, моек автотранспорта, спортивных сооружений, складов и т. д.;
в качестве теплоизоляционных конструкций.

Специфика укладки панелей типа сэндвич

Для нужд строителей выпускается несколько вариантов многослойных панелей, различающихся материалами, используемыми в конструкции.

Внешние слои панелей

Разработан ряд вариантов продукции, в которых жесткий облицовочный слой устроен по-разному. Объединяет их функциональность: от внешнего стоя требуется обеспечение жесткости, прочность, стойкость к внешним механическим и климатическим воздействиям, а также привлекательный внешний вид.

Сэндвич-панели

Технология производства панелей предусматривает применение:

алюминия;
стали;
пластика;
магнезитовых листов;
гипсовых плит (ГКЛ);
ОСП, OSB;
ДВП, ДСП.

Именно используемым для изготовления облицовочного слоя материалом в большей степени определяется назначение сэндвич-панелей.

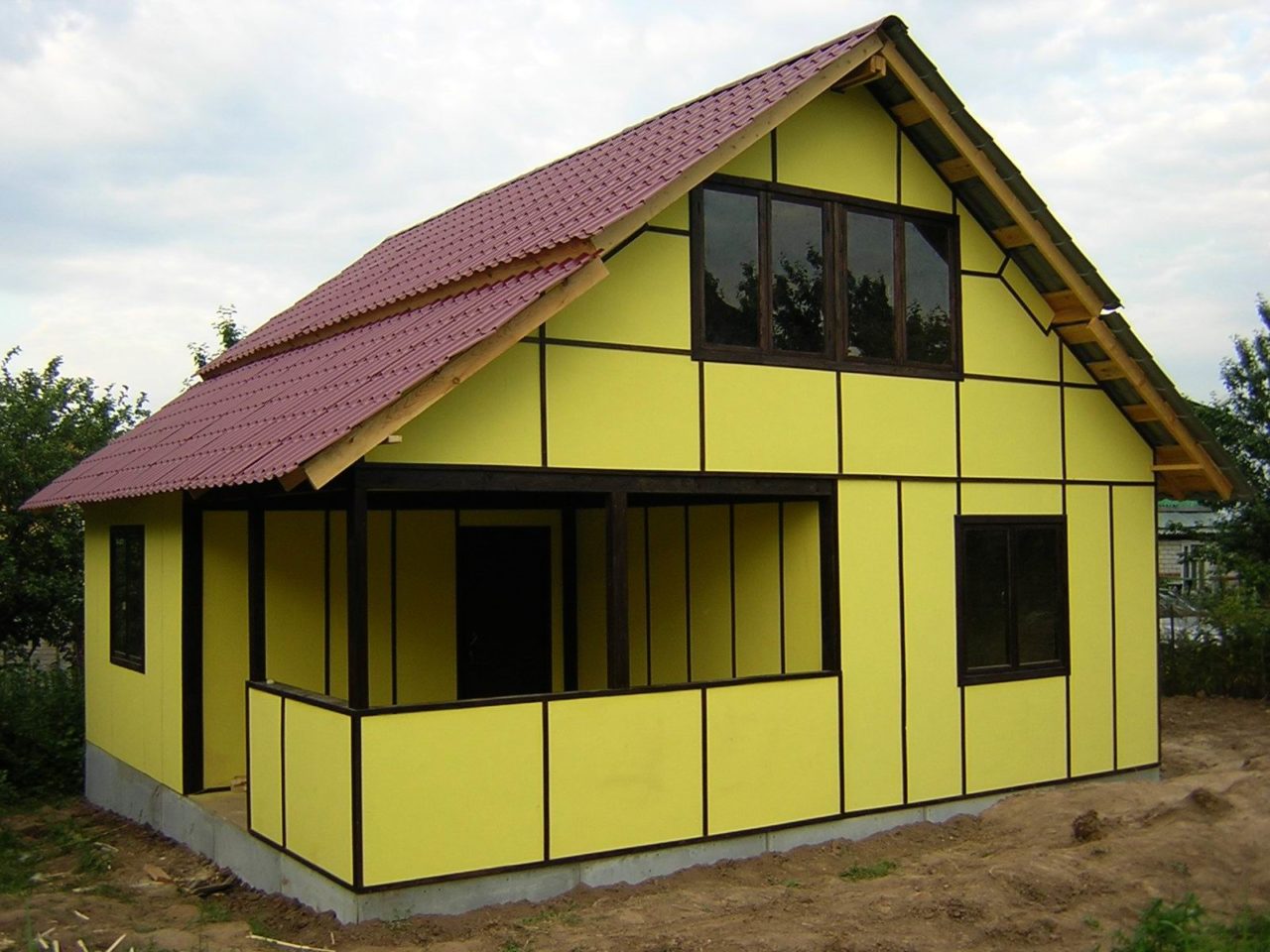

Дом из сэндвич-панелей

Наполнение панелей

Теплоизоляция

Что используется в качестве внутреннего слоя панели?

Каменная вата. У этого вида утеплителя много преимуществ: хорошая теплоизоляционная способность, малая гигроскопичность (но закрывать ее влагостойким материалом все равно нужно обязательно), большой срок службы. К тому же она «дышит» и недорого стоит.
Стекловата. Материал отличают высокая стойкость к агрессивным средам, огню, биологическим повреждениям, дешевизна, она не интересна грызунам. Утеплитель из стеклянных волокон обладает хорошей паропроницаемостью.
Пенополиуретан (ППУ). У этого вида теплоизоляции есть свои плюсы: низкая теплопроводность, прочность, стойкость к влаге, долговечность. Но он не относится к пожаробезопасным изделиям, к тому же довольно дорого стоит.
Пенополистирол. Такой утеплитель отлично удерживает тепло, не боится воды, но не является экологичным и огнестойким продуктом.
Пенополиизоцианурат (модифицированный пенополиуретан). Он обладает всеми преимуществами своего предшественника, но более стоек к возгораниям. Материал устойчив к поражению биологическими организмами, не гниет, не привлекает грызунов и насекомых, может применяться в широком температурном диапазоне.

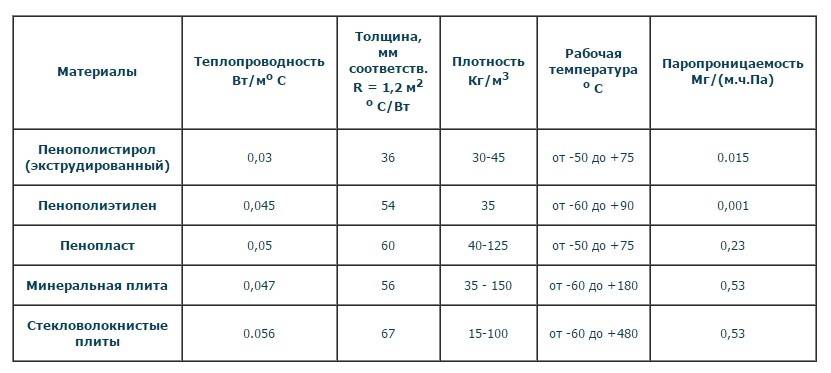

Характеристики теплоизоляционных материалов

Оптимальным для различных сфер применения в гражданском и промышленном строительстве считается вариант многослойных панелей, изготовленных из металлических листов, покрытых полимерным покрытием, и утеплителя, которым чаще всего является минеральная вата. Требования к этому строительному материалу устанавливает ГОСТ 32603*2012.

Как крепить к конструкциям из железобетона, металла, бетона, древесины

Материалы и инструменты, которые понадобятся для монтажа:

электродрель и шуруповерт;
пила с мелкими зубьями;
строительный уровень, подъемные механизмы, захваты для панелей;
крепежные изделия – саморезы (шурупы, анкерные болты), уплотнительные прокладки по металлу или дереву, прижимное устройство;
профили для направляющих;
сэндвич-панели;
уплотнительная лента самоклеящаяся, герметик силиконовый;
утеплитель и гидроизоляционная пленка.

Всю информацию про стандартные размеры входных дверей, расскажет данная информация.

Какие крепления применять

В зависимости от материала конструкции, на которую крепятся сэндвич-панели, используют различные крепежные изделия:

для металла – саморезы с оцинкованным покрытием;
для бетона – анкерные болты;
для дерева – шурупы (но можно и саморезы).

Шаг крепежных изделий разнообразен и в зависимости от длины панели может составлять:

при длине панели до 2,5 м – 900 мм;
при длине панели до 3 м – 550 мм;
при длине панели до 4,5 м – 360 мм;
при длине панели до 6 м – 275 мм.

В данном случае утеплителем является минеральная вата с толщиной слоя – 100-120 мм.
