Сферы применения и этапы работ по возведению свайно-плитного фундамента

Введение.

В свайно-плитном фундаменте часть нагрузки воспринимает плита, опирающаяся на грунт, а другую часть нагрузки воспринимают сваи, передающие нагрузку на нижележащие слои грунта.

Одной из технологией, позволяющей выполнять устройство свай, является технология струйной цементации грунтов.

Сущность технологии заключается в перемешивании грунтов струей цементного раствора. В результате в грунтовом массиве формируются сваи из нового материала – грунтоцемента, обладающего высокими деформационными характеристиками.

В отличие от буронабивных свай технология позволяет устраивать сваи в обводненных грунтах без использования обсадных труб.

Другим преимуществом является возможность выполнения работ в стесненных условиях городских строительных площадок.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

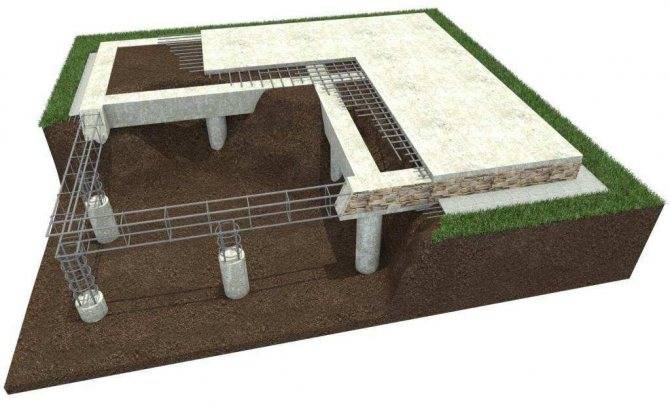

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Профессиональный монтаж свайно-винтового фундамента

Разумеется, все преимущества свайно-винтового фундамента могут проявиться лишь при грамотном расчёте будущей конструкции и профессиональном её монтаже. В этом вы полностью можете положиться на профессиональную помощь наших сотрудников.

Подготовка к монтажу и сами монтажные работы проводятся ответственными мастерами с соблюдением всех требований технологического процесса. Предварительно изучаются характеристики застраиваемого участка для того, чтобы выбрать оптимально подходящую разновидность нашей продукции для возведения максимально долговечной и надёжной конструкции.

Для оказания такого вида обслуживания наше предприятие располагает качественными материалами и всей необходимой спецтехникой, за счёт чего монтажные работы выполняются быстро и с гарантией высокого качества.

Цена вопроса

Монолитная плита на ленточном фундаменте надёжная, стойкая к износу, долговечная, но в обзоре мы ещё не рассмотрели вопрос цены. Зависимость от объёмов, сложности работ понятие относительное, но в данном случае они максимально чётко отражает цену готового решения.

При расчётах учитывают следующие параметры:

• толщина стяжки бетона;
• толщина песчано-гравийной подушки;
• число изоляционных материалов;
• диаметр арматуры либо количество арматурной сетки;
• высота заливаемого фундамента;
• объёмы пиломатериалов, используемых для обустройства опалубки.

Число используемых материалов зависит от площади монолитной плиты. При толщине 20 см цена будет в районе 4000 рублей, при толщине 40 см – 6500 рублей.

Определяют стоимость готового решения климатические, геологические условия региона. К ним относят близость подземных вод, сложность рельефа. При обращении к специалистам нужно учитывать цену строительных услуг – она рассчитывается посменно или за результат.

Цена фундамента зависит от толщины плит, используемого количества материаловИсточник propodval.ru

Заключать договора со строительными фирмами на реализацию проекта «под ключ» намного выгоднее, чем обращаться в одну или несколько частных бригад. В первом случае качество выполнения работ будет гарантированно высоким, предоставляет гарантию. Обязательно внимательно читать условия договора со всеми прописанными деталями сотрудничества. Расчёт цены делают предварительно до заключения контракта.

Нюансы обустройства свайно-плитного фундамента

Для обустройства надежного, качественного и удобного в эксплуатации свайно-плитного фундамента, нужно учитывать некоторые нюансы:

• Уложенная плита становится полом нижнего этажа дома, потому рекомендуется дополнительная гидроизоляционная подушка — ровный уплотненный слой глины между землей и песочно-щебневой подушкой. На песок и щебень укладывают пеноплекс. Благодаря таким мерам снижаются теплопотери и в дальнейшем обеспечивается экономия на обогреве при эксплуатации здания.
• Наполнитель в бетонной смеси должен быть мелких или средних фракций, иначе будет затруднительным качественное уплотнение при невысоком каркасе.
• Заливка смеси осуществляется сразу, нельзя выполнять эту процедуру, растянув на несколько дней. В противном случае образуются швы, которые негативно влияют на прочность конструкции.
• Не рекомендуется использовать обогреватели для скорейшего затвердевания бетона во избежание неоднородности плиты и снижения расчетной прочности.

Можно использовать специальный материал для гидроизоляции.

Свайно-плитный фундамент — достаточно дорогостоящее «удовольствие», но в некоторых случаях только такое решение обеспечит самую высокую прочность и надежность зданию. Этот вариант, в первую очередь, рассчитан на многоэтажное строительство и использование в сейсмоопасных районах и на самых нестабильных или мало изученных грунтах. Уникальное совмещение ранее применявшихся только по отдельности технологий раскрывает более широкие возможности в строительстве, в дальнейшем такой вид основания будет развиваться.

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

• бетон;
• металл;
• дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Устройство свайного фундамента с монолитной плитой

Двухкомпонентное основание коттеджа выполнено из конструктивно разных частей, объединенных общим внутренним армированием. Визуально, устройство свайного фундамента с монолитной плитой похоже на табуретку – на вертикальные опоры укладывается горизонтальная плоскость, связывающая все отдельные составляющие. С точки зрения строительства все немного сложнее, так как требует тщательного просчета всех монтажных процессов, учета особенностей почвы, а также необходимость заливки высококачественного бетона в опалубку. Специалисты ИнноваСтрой выполняют свайный фундамент под ключ согласно технологическим нормам и требованиям СНиПов, ГОСТов. При этом в конструкцию включены требования для возведения монолитных сооружений – таким образом, уже на стадии разработки фундамент получает до 20% запаса прочности и устойчивости.

Две части основания создаются в четкой очередности, чтобы обеспечить конструктивную целостность будущего фундамента, и, как следствие, придать коттеджу устойчивости и долговечности:

1. Проводятся земляные работы в четко обозначенных местах, где будут устанавливаться сваи. Как правило, заглубление доводится до уровня нижних почвенных слоев, не подверженных внешнему воздействию и сдвигам;
2. В полученные отверстия вставляют готовые конструкции с широкими опорами, или же проводится заливка бетоном на месте. Обязательная часть – армирование стальными конструкциями, чтобы исключить повреждение элементов при сжатии почвой. В процессе самостоятельного создания свай пруты арматуры оставляют выходящими наружу, чтобы они стали зачатками горизонтальной монолитной плиты;
3. Устанавливается опалубка снизу чернового пола и по бокам, если не проводится укладка плоскости на грунт или заглубление;
4. Проводится монтаж армирующих частей, создающих сетку внутри конструкции. При этом не обязательно задействовать сварку – достаточно простого скручивания компонентов между собой. Естественно, что количество армирования рассчитывается проектировщиком и напрямую зависит от предполагаемых нагрузок на строение;
5. Заливка высококачественным бетоном в несколько приемов, чтобы дать слоям затвердеть. В летние периоды бетон может укладываться непрерывно, так как температура позволит ему быстрее высохнуть;
6. Толщина монолитной плиты или ростверка зависит от конструкции дома и веса всего сооружения, которое будет передаваться на основание. Как правило, высота панели не бывает меньше 30 сантиметров, чтобы придать строению повышенные характеристики по прочности и износостойкости.

Устройство монолитного фундамента основано на соответствующих ГОСТах и требует определенный уровень армирования, более высокую марку бетона и повышенные показатели надежности. Плитные фундаменты иногда называют плавающими, так как они размещаются на поверхности грунта и могут двигаться вместе с ним. В случае с применением монолитной плоскости в качестве ростверка все нормы стандартов выполняются особо тщательно, ведь на основание одновременно действует несколько разнонаправленных сил – а фундамент должен выдерживать все их, сохранять целостность, обеспечивать устойчивость конструкции коттеджа.

Это интересно: Фундамент из покрышек своими руками — излагаем вопрос

Что нужно знать, чтобы все правильно рассчитать?

Перед проектированием конструктору необходимо знать перечень параметров, получаемых изыскательным и расчетным путем.

В результате геологических испытаний определяют:

1. Физико-механические и химические свойства почвы.
2. Состав слоев.
3. Глубину залегания подземных источников.
4. Особенности гидрогеологии.
5. Точку сезонного промерзания грунта.
6. Риск сезонного подтопления.
7. Уровень залегания твердых слоев.

В результате инженерных расчетов узнают:

• суммарную нагрузку проектного сооружения;
• несущую способность силовой конструкции;
• схему расположения свай;
• характеристики опор;
• величину средней осадки и т.д.

Выше указаны только основные параметры, но на практике часто приходится проводить и другие расчеты, связанные с проверкой надежности проектного основания.

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Технологические особенности

Главная технологическая особенность, отличающая комбинированный свайно-плитный фундамент от других видов, состоит в многовариантности конструкции. Основание состоит из двух видов опорных элементов, которые в других условиях используются как самостоятельные конструкции:

• сваи;
• плита.

СПФ образует связанную опорную комбинацию, в которой нагрузка от веса здания равномерно распределяется между обоими элементами. Сваи обеспечивают надежную опору на плотные грунтовые слои, а плита способствует снижению удельной нагрузки на грунт за счет увеличенной площади. В результате появляется возможность снизить расчетную несущую способность свай и уменьшить толщину плиты без потери несущей способности всего фундамента.

Используются следующие виды свай:

• забивные;
• буронабивные (или буроинъекционные);
• винтовые.

Наиболее прочными и надежными считаются забивные бетонные сваи, изготовленные в заводских условиях с соблюдением всех норм и технологических правил. Буронабивные стволы удобны в строительстве, так как они изготавливаются прямо на стройплощадке и не требуют транспортировки и применения спецтехники для погружения (за исключением процедуры бурения скважин). Фундамент плита на винтовых сваях применяется относительно недавно и не набрал пока достаточную статистику по стабильности и долговечности. Однако, учитывая особенности стальных опорных элементов, предполагать высокую долговечность таких стволов нельзя. Кроме того, с течением времени характеристики стальных стержней меняются, что ограничивает допустимые пределы их использования.

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.

   Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.

3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.

   Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.

5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.

   Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).

7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Виды монолитных плит с ростверком

Мы уже выяснили, что ростверком плитного фундамента называют рёбра жёсткости (отсюда и название «ребристые»). Направленность рёбер может быть разной, и по этому признаку сплошные основания делят на два вида:

1. Плиту с толстым краем – у неё выступы направлены в грунт (рёбра вниз).
2. Плиту с ростверком, рёбра которой направлены в сторону стен здания и образуют чашу.

В каких случаях применяется монолитная плита с ростверком (вверх и вниз)

Направленные вниз рёбра жёсткости дают большую статичность при высоком уровне морозного пучения, в условиях переувлажнённых грунтов, а так же при больших нагрузках от каменных стен. Такой вариант хоть и формируется сложнее, но из-за меньшей толщины горизонтальной части имеет более низкую себестоимость по сравнению с плоской плитой.

Наличие выступов в грунте позволяет заложить под подошвой конструкции толстый слой пенополистирольного утеплителя, который не только нейтрализует воздействие сил пучения, но и является отличным гидроизолятором. Вкупе с правильным дренажом, такой фундамент избавляет от многих эксплуатационных проблем – не говоря уже о том, что он практически не поддаётся изгибающим усилиям.

О достоинствах плит с рёбрами, направленными вверх, мы уже говорили, повторяться не будем. Скажем только, что такие конструкции рекомендованы для применения при нагрузках, превышающих 10 000 кН, и обеспечивают наибольший уровень жёсткости фундамента. Рёбра армируют аналогично ленточным фундаментам, плитную часть – вязаными или сварными сетками в два уровня, образующими объёмный каркас с многократным запасом прочности.

Формирование ростверка поверх плиты

Схема устройства ростверка

Если плиту с направленными в грунт рёбрами устраивают только в малозаглублённом варианте, то при расположении ростверка сверху она может закладываться не только на поверхности, но и на глубине, необходимой для устройства цокольного этажа или полноценного подвала. В первом случае монолитные рёбра играют роль цоколя, а во втором, благодаря большой высоте, выполняют функции стен подвала.

Разница в этих конструкциях заключается в высоте вертикальных стенок чаши, которая диктует неодинаковый принцип формирования пола. Чтобы было понятно, как это делается в том или ином случае, предлагаем для наглядности две схемы устройства ростверка:

Схема	Пояснение
Вариант 1. С невысоким поверхностным ростверком Плита с невысоким ростверком для дома без подвала	Когда плита закладывается с небольшим заглублением, высота рёбер составляет не более 30 см. Если цоколь нужно поднять повыше, его высоту, как показано на этой схеме, добирают за счёт кирпичной кладки. Если необходимости в этом нет, возводить стены из газоблоков или другого материала начинают непосредственно на верхней плоскости ростверка. Однако уровень пола в помещении не может быть ниже подошвы наружных стен, поэтому разницу в отметках нужно ликвидировать. Основной материал для заполнения этого пространства – песок. Толщину засыпки определяют так: отмечают нулевую отметку (чистого пола); суммируют толщины финишного покрытия, бетонной стяжки (в ней может быть заложена система тёплого пола) и утеплителя. Остальное расстояние и заполняется песком. Примечание: В качестве утеплителя могут применяться не только плиты ЭППС, но и керамзит. Этот вариант используют, когда общая толщина достаточно большая из-за увеличенной высоты ростверка. Керамзит насыпают на толщину минимум 15 см, а оставшееся пространство заполняют качественно уплотняемым песком.
Вариант 2. Высокий ростверк на заглублённой плите Плита глубокого заложения с глубоким заложением для устройства подвала	При устройстве глубоко заложенной плиты ростверк превращается в полноценные стены, высота которых соответствует высоте помещения. Поэтому, как и в случае с обычной плоской плитой, здесь финишное покрытие можно формировать прямо по поверхности плиты фундамента. Элементы греющей напольной системы можно заложить и в саму плиту, но гораздо проще внедрить их в толщу плиточного клея, или, к примеру, уложить под ламинат. Конкретное решение принимается в зависимости от того, какой именно материал использовать для отделки пола.

Области применения СПФ

• слабонесущие или рыхлые грунты;
• участки с высоким уровнем залегания грунтовых вод;
• наличие сезонных подтоплений;
• заболоченные участки;
• торфяники;
• высокий уровень морозного пучения.

Эти условия требуют применения надежных опорных конструкций — свай. Они переносят нагрузку от веса дома к плотным грунтовым слоя, расположенным на большой глубине. Плита является дополнительным элементом, равномерно распределяющим нагрузку между всеми сваями и поглощающая вибрационные волны. Как правило, СПФ применяется для многоэтажных зданий, имеющих большую высоту. Они создают значительную нагрузку на опорную конструкцию и сильно вибрируют при эксплуатации. Мощная плита на свайном фундаменте, являющаяся увеличенным вариантом ростверка, соединяет все сваи в единую опорную систему и поглощает паразитные колебания от конструкций дома.

Пример для каркасного дома

Найдем количество силовых элементов фундамента для каркасного дома

Вначале необходимо определить суммарный вес сооружения и фундамента, а затем добавить к нему запас прочности 30%. Например, вес здания с учетом всех характеристик будет равен 150 тонн.

Определим площадь подошвы сваи круглого сечения диаметром 50 см по классической формуле πR²: 3,14 х 252 = 3892,5 см².

Рассчитаем количество свай для распределения нагрузки: 150 000 / 3892,5 = 38,54; получаем: 38,54 / 3,5 = 11,01 шт.

Таким образом для заданных условий потребуется 11 свай. Опорные элементы располагают под углами конструкции, а также под несущими стенами с шагом 1,5–2,5 м.

Особенности и выбор ростверка

Конструкция плиты по ростверку

Предназначения ростверка:

• соединение свай;
• возможность разделять нагрузки по всей площади;
• упрочнение конструкции;
• невозможность усадки фундамента или его элементов.

Выделают три вида ростверка:

1. Подвесной;
2. Металлический;
3. Бетонный.

Конструкция из металла предполагает соединение свай с помощью швеллера, реже двутавр. Сечение швеллера может быть разным, для несущих стен подходит широкий вариант (чаще 30). Для укладки монолитной плиты с ростверком применяется последний (до 20).

Ростверк из бетона используют для несущих стен. Для установки следует придерживаться следующих этапов:

• в выкопанные траншеи монтируются сваи;
• если необходимо надо подрезать сваи или увеличить глубину ямы;
• заполнить траншеи ПГС;
• заключительный этап – выполнить опалубку и подвязать арматуру;
• залить бетон прямо на сваи.
