Система полива своими руками: делаем систему автоматического и ручного полива, изучив схемы

Монтаж трубопровода — способы и особенности

В первую очередь следует определиться с прокладкой труб. Возможны два варианта:

1. Поверхностная укладка. Подходит для сезонного использования. Систему полива можно полностью демонтировать и убрать на зимнее хранение, что даст возможность уберечь ее от лишних повреждений и перепадов температур.
2. Подземный трубопровод. Используют на участках с постоянным проживанием. Трубы размещают на глубине не менее 30 см, чтобы обезопасить от повреждения лопатой или другой сельскохозяйственной техникой.

Заранее разрабатывается схема рытья траншей, по которой проводятся дальнейшие земляные работы. Если котлован приходится на газон, то рядом с ним расстилают пленку, на которую кладут выкопанную почву. Аккуратно с трех сторон на штык лопаты протыкают грунт и вынимают кусок земли вместе с травой на полиэтилен. После прокладки труб вынутый травяной кубик возвращают на место. Через неделю после полива газон восстанавливается.

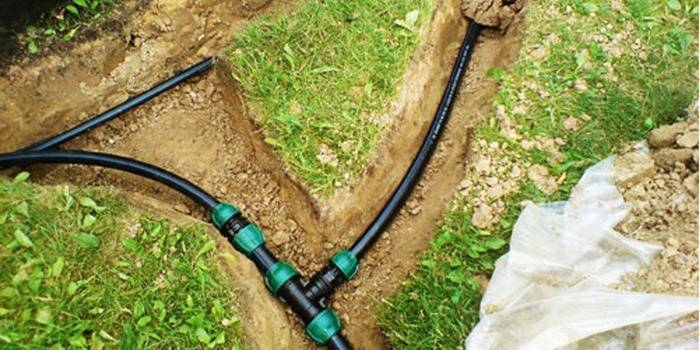

Для разводки используют полимерные трубы, так как они легко монтируются, в них отсутствует высокое внутреннее сопротивление, не поддаются коррозии, имеют низкую теплопроводность, устойчивы к гидравлическим ударам и температурным перепадам.

Оптимальный вариант – полиэтиленовые трубы низкого давления. Они устойчивы к воздействию ультрафиолетовых лучей, гибкие, долговечные. Благодаря эластичности при замерзании жидкости они не лопаются. Монтируются с помощью компрессионных фитингов с резьбой, что повышает ремонтоспособность системы. Работоспособность установки с полипропиленовыми трубами восстановить сложно.

В основном протечки возникают в местах сочленения. Поэтому рекомендуется все соединения, разветвления трубопровода помещать в специальные приямки, образованные лючками. Это дает возможность знать их местонахождение и облегчает доступ.

Когда подземная часть скомпонована и уложена в землю на свои места, систему следует промыть. Это необходимо для того, чтобы удалить возможный мусор или другие ненужные частицы, которые помешают ее нормальной работе.

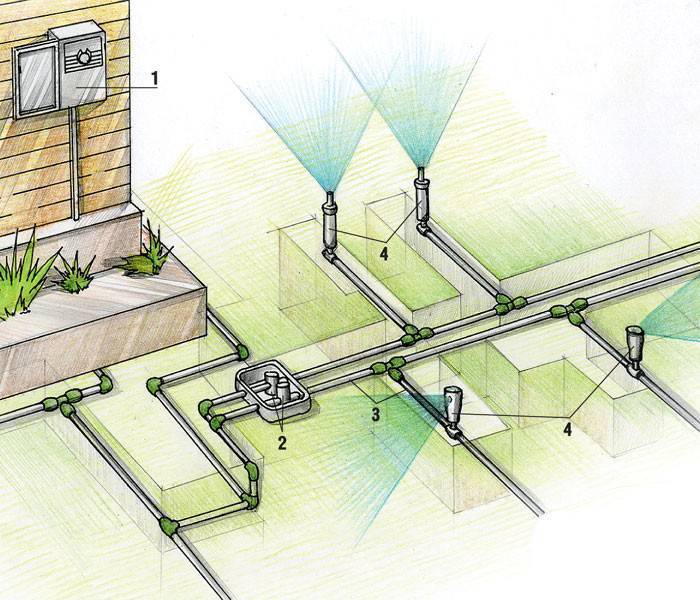

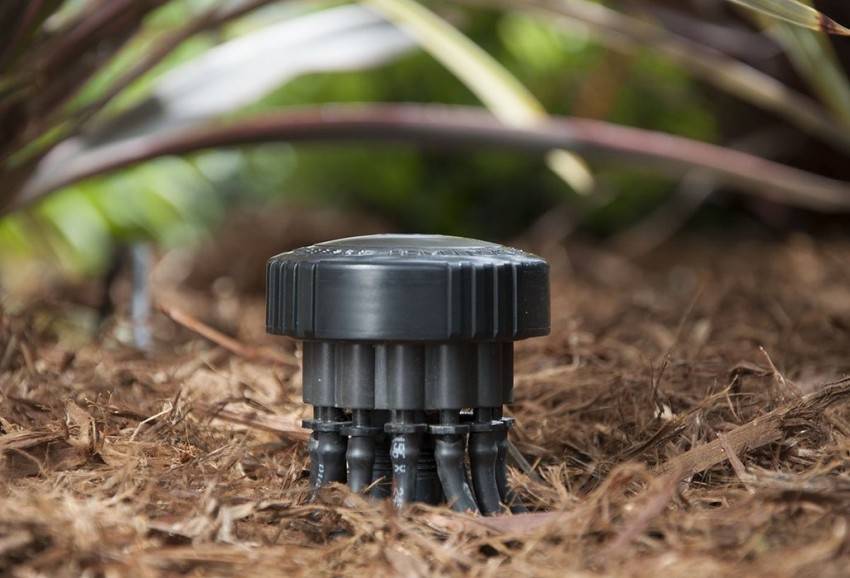

Следующий шаг – установка поливочных элементов: дождевателей и капельниц. Можно использовать готовые устройства, которые продаются в специализированных магазинах. Вместо капельных лент часто задействуют шланги, в которые монтируют капельницы на одинаковом расстоянии.

Контроллер, распределительный блок и насосная станция устанавливаются в места, которые определены для них на схеме. К ним нужно подвести воду и электричество.

Для консервирования системы автополива на зиму организовывают слив жидкости из нее в нижней точке. Для этого используют клапаны, предназначенные для сброса. Они срабатывают, когда давление опускается ниже положенных показателей. После этого вода уходит самотеком. При наличии нескольких контуров клапаны рекомендуется устанавливать на подающих магистралях. Если участок ровный и нижняя точка отсутствуют, уклон для слива делают искусственно, а в конце выкапывают колодец-приямок, куда будет сливаться вся жидкость.

Удалить влагу из поливочной установки можно с помощью сжатого воздуха, не снимая капельниц и оросителей. Накопительный бак также опорожняют, очищают фильтры, демонтируют насос и убирают в теплое помещение на зимнее хранение.

Оросительную систему порой целесообразно дополнительно оборудовать водяными розетками. Подключившись к ним, можно мыть автомобиль, поливать вручную участок и использовать для других нужд. Установка датчиков температуры и дождя позволяет сэкономить на расходе воды, так как они отключаются, если полив не нужен.

Аварийная система защиты.

Для обеспечения пожарной безопасности, вся электрическая часть автомата заключена в стальной бесщелевой корпус, который стоит на карболитовых приборных ножках. Охлаждение происходит через металл корпуса. Питание подаётся через плавкую вставку.

В случае аварийного пролива воды поливальная машина снабжена абсолютно независимой схемой защиты, которая отключает основную часть электрической схемы от сети, разрывая таким образом и цепь питание насоса.

Эти меры могут показаться излишними, но когда в квартире под вами сделан ремонт, стоимость которого значительно превышает стоимость всей вашей квартиры…

Исполнительным элементом первоначальной схемы защиты было обычное электромагнитное реле, которое в случае аварии (пролива воды) выжигало сетевой предохранитель всей поливальной машины.

R1, R2 = 1M R3 = 22M R4 = 1k R5 = 15k C1 = 0,47 C2 = 1,0 C3 = 47,0 C4 = 1000,0

VD1-4 = КД510А VD2 = 15V VT1 = КТ3102Д DD1 = К561ЛЕ5 SA1 = МТ-3 FU1 = 1A Р1 = РПС20 (757) TV1 = вых. от ВЭФ-202

Однако замена предохранителя – тоже достаточно ответственная операция, которую не стоит доверять женщинам.

Посему, пришлось изменить схему и заменить обычное реле на поляризованное.

Это позволило возвращать поливальную машину в исходное состояние простым выключением и включением питания.

Как работает схема защиты?

Схема защиты питается от отдельного источника питания, что значительно увеличивает её надёжность.

При попадании воды на датчик пролива, схема коммутирует конденсатор C4 с одной из обмоток реле P1, которое и разрывает цепь импульсного источника питания. Если теперь отключить установку тумблером «Power», то энергия, запасённая в конденсаторе C4, будет направлена в другую обмотку реле P1, что вернёт установку к жизни.

Датчик пролива воды представляет собой полутораметровую полоску ткани, сшитую наподобие дамского пояса, который разделён пополам дополнительным швом. В образовавшиеся карманы вставлено два отдельных голых провода, которые подключены к схеме защиты. Защита срабатывает при попадании нескольких капель воды на любой участок этой ленты.

Основные советы по эксплуатации капельной системы полива

Чтобы продлить срок службы любой системы, необходимо правильно и своевременно проводить техническое обслуживание. Для этого нужно:

• Очищать фильтр от накопившегося мусора с периодичностью раз в неделю. В дальнейшем можно делать это реже, если вы видите, что между чистками не успевает накопиться много отложений.
• Перед первым поливом обязательно нужно промыть всю систему.
• Если вы хотите использовать удобрения, то добавлять их можно непосредственно в накопительную емкость. Выбирайте легкорастворимые составы. После расходования всего объема воды с удобрениями, систему необходимо промыть чистой водой. Для удаления остатков примесей достаточно дать ей поработать на протяжении 10-15 минут.
• Если осенью вы захотите демонтировать систему, предварительно хорошо промойте ее и тщательно просушите.
• После этого аккуратно сложите шланги или ленты, накройте их тканью или уложите в коробки. Чтобы мелкие грызуны не испортили шланги, лучше хранить их в подвешенном состоянии.

Следуя данным рекомендациям, можно рассчитывать на то, что ваша система прослужит исправно не один год.

Статья написана для сайта remstroiblog.ru.

Капельный полив своими руками. Преимущества и недостатки

Система такого полива заключается в доставке воды прямо к корневой системе культур. Поэтому их зелень не будет повреждена. Полив проходит непрерывно, в определенные промежутки времени и медленно. Это благоприятно влияет на растения. Так как влажность почвы находится на одном уровне.

Преимущества:

• Автоматизация. Имеется возможность задать время подачи воды и ее выключения, а также напора. Он может быть как сильным, так и слабым.
• Экономия времени. Ежедневно освобождается масса времени, которое могло быть потрачено на полив гряд.
• Дополнительная подкормка культур. В систему полива можно добавлять жидкие удобрения. А это положительно влияет на рост растений и повышает урожайность.
• Экономия воды. Из-за того, что влага поступает исключительно под корень, ее требуется намного меньше. В некоторых регионах это является главным плюсом капельного полива.
• Универсальность. Климат, почва, разнообразность культур, ландшафт никаким образом не влияют на применение данного орошения.
• Температура подаваемой воды. Во время ее протекания по трубам, она немного нагревается. Это благоприятно действует на растения и они не испытывают дискомфорта от ледяной воды.
• Предотвращение заболеваний. Некоторые болезни растений могут быть связаны с засухой. Например, грибок. В капельном поливе, как мы уже говорили, почва около корневой системы остается постоянно влажной.
• Исключение ожогов листвы. Отсутствие тепловых и химических ожогов зелени культур из-за подкорневого полива.
• Самостоятельный сбор конструкции полива. Система проста не только в использование, но и в сборе. У нее нет сложных механизмов. Поэтому дачник сможет собрать конструкцию самостоятельно.

Недостатки:

• Стоимость. Если вы собираетесь приобрести такое оборудование в магазине, оно может значительно уменьшить ваш бюджет. Но можно попробовать сделать его самостоятельно. А это существенно сэкономит деньги.
• Засорение трубок капельниц. Если произойдет затор в трубках, вода будет поступать на гряды не в том количестве, которое нужно дачнику. Либо будет прекращена ее подача вообще.
• Механические повреждения. Ленты оборудования могут изнашиваться или просто ломаться.
• Уплотненное развитие корня. Это происходит из-за скапливания влаги в одном месте.

Как видите, плюсов у капельного полива намного больше. Но есть и минусы, они незначительны и легко исправимы.

Разновидности схем автоматического полива огорода

Существуют разные модификации системы, которые имеют компактные габариты и подходят для любых участков с любыми культурами. Наиболее популярным вариантом является схема подачи жидкости с помощью насосной станции. Агрегат доставляет воду из источника по трубопроводной магистрали в нужное место, а затем разбрызгивает ее. На конце трубы расположен очищающий фильтр.

Еще дачник может оснастить систему механизмом для подачи подкормок и удобрений. Он представляет собой небольшой резервуар с инжектором и запорными вентилями, которые ограничивают подачу раствора.

Разбрызгиватели тоже устанавливают в земле и выдвигают при запуске системы. Устройство отличается способностью функционировать без навесного оборудования, а подача жидкости происходит самостоятельно.

Капельное орошение

Система орошения с капельной подачей воды удобна в эксплуатации и проста в изготовлении своими руками. Ключевым узлом, обеспечивающим подачу воды, является централизованный водопровод с фильтрующими элементами и запорными механизмами.

Применение резервуаров с жидкостью позволяет организовать круглосуточный полив, который работает до тех пор, пока в емкостях есть жидкость, достаточно лишь отрегулировать ее подачу.

Подключение к центральному водоснабжению не всегда обеспечивает оптимальный напор. Капельное орошение может функционировать и по другим принципам:

1. Применение капельной ленты. К участку нужно подвести трубу, из которой будет подаваться вода на специальную ленту, зафиксированную вдоль зеленых насаждений. Если количество рядов превышает несколько десятков, понадобится соорудить разветвитель в начале грядки. Вокруг стволов деревьев ленту укладывают по спирали.
2. Применение жесткого шланга с отверстиями (упрощенная альтернатива капельной ленте). Специфика полива не отличается от предыдущего способа.
3. Применение пластиковых труб с небольшими отверстиями, укладывающихся по грядкам и подсоединяющихся к источнику водоснабжения.

Внутрипочвенный полив

Такая самодельная поливалка востребована на участках с дефицитом воды, т.к. она в два раза экономичнее механизмов, устанавливающихся на поверхности. Еще ее можно использовать на тех частях приусадебной территории, где выращиваются плодовые деревья или кустарники. Для обустройства системы понадобится подготовить щебень и небольшой отрезок трубы, а также следовать инструкции:

1. Глубину посадочной ямы увеличивают на 30 см, а ширину – на 20-30 см.
2. На дно углубления укладывается щебневый слой толщиной до 20 см.
3. У стенок ямы нужно расположить отрезок трубы, погрузив его на 10 см в слой щебня и оставив 20 см поверх земли.
4. Щебень засыпается слоем грунта, после чего растения садят по классической схеме.
5. Открытый отрезок трубы закрывается заглушкой для предотвращения засорения.

Организация полива предусматривает использование шланга или лейки, через которые вода поступает в трубу, а затем к корневой системе зеленых насаждений. Оптимальная дозировка определяется климатическими условиями. Так, для южной местности с жарким летом целесообразно подавать в лунку с 5-летним деревом по 4 ветра воды 1 раз в неделю.

Поскольку устройство подземного автополива достаточно простое, соорудить его своими руками сможет даже неопытный дачник.

Дождевой автополив

Автоматический полив подходит для любых огородов и может размещаться в любом месте. Чаще всего его устанавливают в саду с плодовыми деревьями, на газонах или цветниках. Если закрепить насадки под кронами деревьев, это позволит избавиться от пыли и насекомых на листьях. Кто-то из дачников предпочитает обустраивать на месте, где находится система, зеленый газон – в таком случае под орошение будет попадать и трава.

При настройке оборудования следует достичь баланса между впитыванием земли и интенсивностью подачи жидкости

Важно убедиться, что вода успевает впитаться почвой, иначе появятся грязевые лужи и начнутся процессы гниения

Полив методом дождевания бывает как переносным, так и стационарным.

Переносной вариант исключает необходимость прикрепления трубопровода к местам орошения. Вместо трубопровода используются шланги подходящей длины, которые раскладываются в нужных точках.

Такие оросительные установки поддерживают автоматизацию, где пользователь указывает лучшее время для запуска, интенсивность напора и другие параметры.

Систему можно модифицировать с учетом собственных интересов и условий участка.

Желательные аксессуары для системы автополива

Таймер (контроллер)

Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.

В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.

А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.

Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.

Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.

Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.

Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе

Фильтр

Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).

Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.

На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).

Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая

Датчик дождя

Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.

После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.

Автоматизируем систему

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

Мы обустроили линии следующим образом:

1. одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
2. вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м2. Трубы использовали аналогичные;
3. третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

Система полива для дачи своими руками

Когда план автополива на даче своими руками готов, вам необходимо перенести его на участок. Для реализации задачи понадобятся такие материалы и инструменты:

• емкость большого объема (минимум 200 л) ‒ нужна, если нет водопровода;
• запорная арматура (краны, минимум 2 шт.), фильтры;
• трубы – жесткие (для магистральных трубопроводов) и мягкие (для капельного орошения);
• тройники;
• капельные форсунки или капельный рукав;
• дождеватели;
• контроллер;
• насос;
• шланги, клапаны, датчики осадков;
• инструменты: лопата (совковая и штыковая), рулетка, угольник, разводной ключ, отвертка, плоскогубцы, шуруповерт, разводной ключ.

Эти приспособления нужны для сложных инженерных работ. Основные этапы выглядят так (в зависимости от типа поливочной системы они видоизменяются):

1. Выкапывание траншей под магистрали. Глубина – 40-60 см.
2. Укладка труб, соединение их фитингами.
3. Установка дождевателей (для дождевой поливочной системы);
4. Подведение периферийных магистралей к основной.
5. Крепление основной магистрали к патрубку наноса накопительного бака.
6. Закапывание труб.

Система капельного полива своими руками

Вашему вниманию представлена простая схема из пластиковых бутылок. Капельный автополив на даче можно обустроить так:

1. Возьмите много пластиковых бутылок емкостью 1,5-2 л. Для влаголюбивых растений потребуется тара большего объема.
2. Гвоздем проделайте в стенках несколько отверстий на расстоянии 3 см от дна.
3. Закопайте бутылки дном вниз между зелеными насаждениями на глубине 10-15 см.
4. По мере необходимости доливайте воду через горлышко.

Как сделать капельный полив своими руками более высокого уровня? Вам, как минимум, будут нужны минимальные инженерные знания и навыки работы с инструментами. Если вы можете рассчитать рабочее давление, выкопать траншеи, проложить трубы под правильным углом наклона, соединить их, установить таймер, фильтры и т.д., то есть смысл браться за работу. В обратном случае лучше пригласить мастеров.

Дождевая система автополива на даче

Монтаж такой поливалки не особо сложный в реализации. Этапы работы:

1. Поливной шланг замените разветвленной сетью трубопроводов, которая будет охватывать весь огород, приусадебный участок или теплицу.
2. В конце каждого тупикового трубопровода установите распылители. Разные модели можно отыскать в хозяйственных отделах.
3. Замените стандартный кран, который вам необходим для включения воды, автоматическим клапаном. Оборудуйте устройство таймером включения.

Внутрипочвенная система полива для дачи

1. Выкопайте траншеи глубиной 20-30 см. Расстояние между ними – 40-90 см.
2. В траншеи укладывайте пористые полиэтиленовые трубы, через которые будет сочиться вода.
3. Под трубы укладывайте ленты. Они не дают воде уходить вглубь.
4. Чтобы поливочная система работала автоматически, установите электромагнитный клапан/дренажный клапан/датчики осадков.

Пошаговый монтаж системы капельного полива

Капельный полив: правильный монтаж

Подготовка

1

Прежде чем приступить к закупкам, а тем более к монтажу системы, требуется произвести предварительный расчет. Этим можно заняться как самостоятельно, изучив вопрос в интернете. Так и поручить специалистам, предоставив им все необходимые данные. Это размер места под полив и сведения о выращиваемых культурах.

2

Для монтажа были использованы покупные детали:

• Фильтр;
• Резьбовой штуцер;
• Гибкий шланг;
• Переходники;
• Краны;
• Втулки;
• Трубы (гибкая и капельного полива)

Емкость (бочку) также можно приобрести. Она может быть как пластиковая, так и металлическая. В примере использована уже имеющаяся на участке бочка.

Детали системы орошения

3

Далее, надо установить емкость. Ее требуется надежно закрепить выше уровня грядок, чтобы вода самотеком шла к месту полива.

Установка емкости

4

Когда бочка размещена, то в ней просверливается отверстие. Туда вставляется резьбовой штуцер. Гайкой штуцер плотно прижимает резиновые прокладки к стенкам бочки. Так достигается высокая степень герметичности.

Резьбовой штуцер

При установке арматуры водяных систем нужно использовать уплотнительную ленту или паклю. Данные материалы обеспечивают хорошую герметичность резьбовых соединений.

Монтаж подвода воды

5

Первым на штуцер устанавливается обычный шаровый кран.

Установка шарового крана

6

Затем крепится специальный фильтр. Он необходим, чтобы предотвратить попадание в воду грязи, твердых частиц, которые могут забить отверстия в капельном шланге, тем самым нарушить работу системы.

Крепление специального фильтра

7

Далее подсоединяется гибкий шланг. Он ведет воду от места установки бочки к «магистральной» трубе, которая распределяет воду по капельным лентам. Для прокладки «магистрали» подойдет изделие из ПВХ или ПНД.

Подсоединение гибкого шланга

8

Гибкий шланг можно прикрепить к жесткой пластиковой трубе с помощью специального переходника. Допустимо использовать и тройник, если планируется разводка на два направления.

Гибкий шланг можно прикрепить к жесткой пластиковой трубе

9

Затем «магистральная» труба укладывается вдоль грядок.

Укладка «магистральной» трубы вдоль грядок

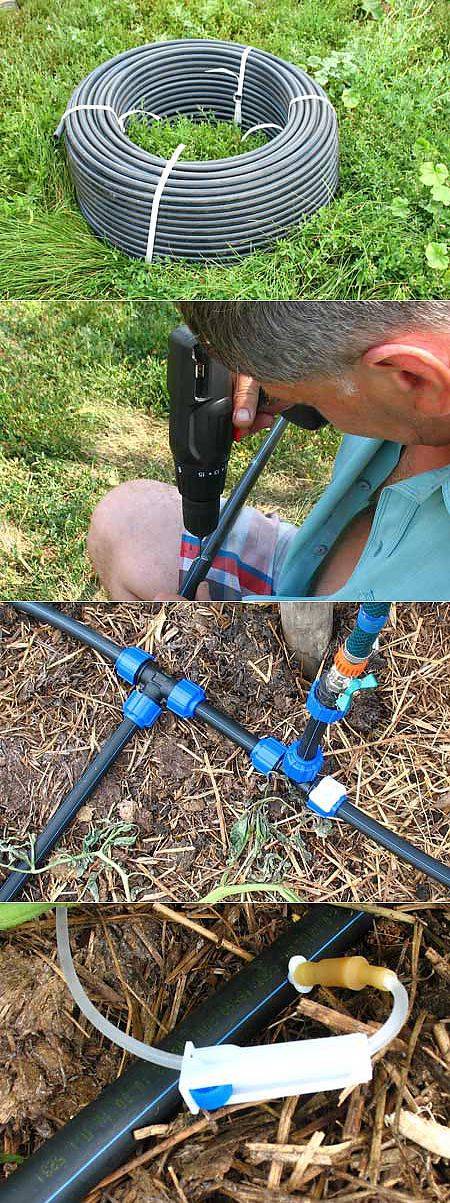

Установка капельной ленты

10

В жесткой трубе сверлятся отверстия для установки штуцеров. Отверстия располагают напротив растений таким образом, чтобы следующий капельная лента, проходила между рядами и могла обеспечить непрерывный полив.

Отверстия для установки штуцеров

11

Тонкий конец штуцера до щелчка вставляется в жесткую трубу. Затем трубу необходимо поджать в месте вставки. Это делается с помощью пластиковой гайки на штуцере. Специальные инструменты для затяжки не нужны – данную операцию легко провести вручную.

Установка штуцера

12

К штуцерам крепятся ленты капельного полива. Их длина должна соответствовать ширине грядки, чтобы обеспечивать водой все имеющиеся посадки.

Крепление лент капельного полива

13

Гибкая трубка насаживается на пластик и обратным вращением пластиковой гайки фиксируется на нём. Затем ленты растягивают на всю ширину грядки.

Система готова к работе

Проверяйте герметичность соединений, чтобы не было лишнего расхода воды. А также, чтобы лужи, мокрые пятна не образовывались там, где это не предусмотрено.

Система готова к работе. Можно пустить воду и уже через совсем небольшой промежуток времени будет виден результат – почва около поливаемых растений увлажнится.

Такая система капельного полива собирается только из покупных материалов. Комплектующие стоят не дорого, но при желании отдельные элементы можно заменить, изготовить самостоятельно или усовершенствовать.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Принципы построения

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них

Система автополива своими руками — реальная задача

Как организовать водоснабжение дома из колодца или скважины читайте тут.

Как управляется

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

• Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.
• Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.

  Иногда выгоднее сделать две автономных системы полива

• Сделать несколько независимых систем. Порой это выгоднее, чем тянуть от одного участка к другому длинный трубопровод или покупать сложное управление.

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.

Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей (это системы капельного полива АкваДуся, Водомерка и другие, о них можете почитать тут).

При такой организации — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.
