Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

1. Днище размером 1400х670 мм — 1 шт.
2. Стенки размером 1400х116 мм — 2 шт.
3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

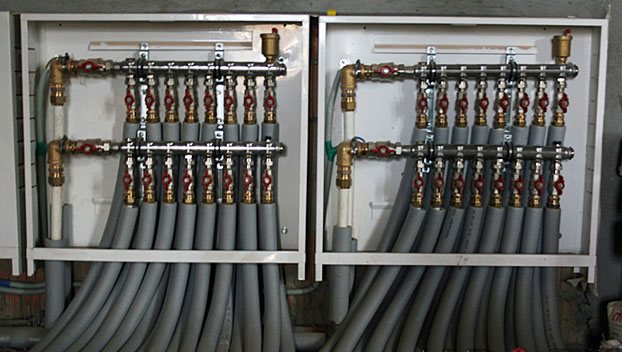

Преимущества лучевой системы теплоснабжения

При сравнении лучевой системы (когда используется промышленный или самодельный коллектор отопления) с классическими аналогами ее преимущества выглядят следующим образом:

• имеется возможность выполнить скрытый монтаж различных элементов оборудования для теплоснабжения строения;
• отсутствуют места соединений на участке, где произведен монтаж коллектора отопления и вплоть до радиаторов отопления;
• несложные работы по установке составляющих элементов, в результате чего работу можно выполнить самостоятельно, не имея соответствующих навыков. В процессе монтажа число соединений минимально и сборка выполняется в кратчайшие сроки;
• стабильная работа системы обусловлена невозможностью гидравлических ударов, что актуально для хозяев, решивших установить дорогие отопительные приборы;
• быстрая замена пришедших в негодность элементов, например, трубопроводов, без проведения сложных монтажных работ и разрушения поверхности бетонной стяжки. Достаточно будет отключить луч, нуждающийся в ремонте, и устранить появившийся дефект, не отключая системы теплоснабжения;
• доступная стоимость оборудования и комплектующих изделий;
• упрощенный монтаж;
• проектировка системы выполняется в кратчайшие сроки на основе вычислений ее параметров, включая расчет коллектора отопления;
• совместимость с другими источниками тепловой энергии, в том числе альтернативными.

О самостоятельном монтаже коллектора для отопления на видео:

Изготовление прибора из водосточных труб

Такой прибор уж точно лучше сделать на всю стену. Осенью и весной он поможет вам существенно сэкономить на отоплении. Материалы подбирайте, учитывая габариты будущей конструкции.

Что потребуется в работе

1. Доска толщиной 3,5–4 см.
2. Хомуты для крепления.
3. Минвата для утепления.
4. Влагоустойчивая фанера толщиной не более 1 см (на заднюю стенку).
5. Лист алюминия небольшой толщины.
6. Алюминиевые водосточные трубы (желательно с прямоугольным сечением – так будет удобнее).
7. Пенополистирол – с его помощью вы изолируете торцевые поверхности.

Технология изготовления

Для создания коллектора выполните следующие процедуры.

Первый этап. Сначала сделайте небольшой деревянный короб в виде открытого ящика. Его глубина должна быть чуть больше высоты водопроводных труб.

Сначала сделайте небольшой деревянный короб в виде открытого ящика

Второй этап. Надежно изолируйте заднюю и торцевые стенки. Поверх минеральной ваты уложите алюминиевый лист, к которому, в свою очередь, хомутами прикрепите трубы.

Обратите внимание! Для улучшения циркуляции воздуха с одной стороны короба трубы должны отступать приблизительно на 15 см от торца. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах

По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах.

Третий этап. Ввиду того что входное и выходное отверстия будут находиться с одной стороны конструкции, проделайте на противоположной стороне несколько деревянных перегородок для того, чтобы разделять потоки воздуха.

Четвертый этап. После монтажа окрасьте коллектор в черный цвет. Для передней панели отлично подойдет сотовый поликарбонат.

Помните: воздушный коллектор в собранном виде весит достаточно много. поэтому для монтажа вам понадобится несколько помощников. При установке используйте прочные и устойчивые опоры.

Затем подключите коллектор к вентиляции здания посредством утепленных воздуховодов. Также позаботьтесь о канальном вентиляторе, который будет нагнетать воздух в помещение.

Солнечные коллекторы

Гелиоустановки, т.е. устройства для получения энергии от Солнца, можно разделить на солнечные батареи, вырабатывающие электричество, и коллекторы, используемые для нагрева воды. Несмотря на все конструкторские ухищрения, КПД солнечной батареи до сих пор остается не слишком высоким. Вероятно, в дальнейшем ситуация изменится, но пока к ним прибегают крайне редко. А вот с помощью солнечного коллектора вполне реально собрать довольно ощутимое количество тепла, причем практически бесплатно.

Солнечный коллектор Buderus, установленный на крыше дома

Плоский, или плоскопанельный коллектор  представляет собой короб, накрытый стеклом. Внутри размещается змеевик — изогнутая медная трубка, к которой приварены пластины — абсорберы. Возможно и более сложное строение в виде параллельно расположенных трубок. Это делается для уменьшения сопротивления, возникающего при прохождении теплоносителя. Солнце нагревает пластины, те передают тепло трубке, а она в свою очередь — циркулирующей в ней жидкости. Конструкция проста, но часть энергии неизбежно рассеется в окружающий воздух за счет конвекции. Для сбора максимальною количества энергии требуется обеспечить как можно большее поглощение тепла на пластинах абсорбера и уменьшить тепловые потери в самой панели. Общеизвестно, что лучше всего поглощают тепло черные тела, но использование обычной краски не дает хороших результатов.

Солнечный коллектор Bosch

Солнечный коллектор Bosch

Оптимизация солнечной системы Bosch при приготовлении горячей воды и для отопления.

Солнечный коллектор Vaillant auroStep plus на крыше дома

Полностью избавиться от конвекционных потерь в плоском коллекторе не удастся. Как ни крути, абсорбер будет отдавать часть энергии «на улицу», в воздух. В большинстве случаев с этим приходится смириться, хотя производители и предпринимают различные ухищрения с целью минимизации потерь. В современных моделях корпус тщательно герметизируют. Это препятствует попаданию внутрь пыли и влаги, увеличивает коррозионную стойкость элементов и препятствует образованию конденсата на внутренней поверхности стекла. Конденсат, в соответствии с законами физики, выпадает по утрам и препятствует прохождению солнечных лучей. Днем-то он, конечно, испарится, но до этого панель будет работать не в полную силу.

Плоский солнечный коллектор Bosch

Иногда корпус заполняют инертным аргоном. Теплопроводность аргона ниже, значит, потери еще снижаются. Конвективные потери неизбежно возрастают при уменьшении температуры окружающего воздуха. При отрицательных температурах эффективность плоских коллекторов невелика: солнца обычно и так немного, а большая часть собранного на абсорбере тепла уйдет впустую, в воздух. Способ избавиться от таких потерь прост — надо удалить воздух.

Что такое солнечный коллектор

Солнечный коллектор представляет собой группу металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета быстрее нагревается, и дольше держит тепло. Эти металлические пластины помещают в каркас из пластика.

Обычно на крышу устанавливают несколько таких металлических коллекторных листов, так как, когда солнечные лучи касаются поверхности крыши, то энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши. Поэтому, чем больше листов установлены на скате крыши, тем больше энергии они аккумулируют.

Весь принцип работы гелиоустановок можно представить следующим образом:

По коллектору по специальным трубам перемещается теплоноситель-вода. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Нагретая жидкость далее течет по трубам и поступает в аккумуляторный бак, который представляет собой специальный бак для воды.

Стенки этого бака имеют хорошую теплоизоляцию, чтобы она не теряла тепло. Также в этот бак могут быть вмонтированы дополнительные электрические нагреватели, которые автоматически придут в рабочую фазу, если вдруг на улице будет продолжительная пасмурная погода, и коллекторы не будут нагреваться. Вода в этом баке может стоять сколько угодно долго, до тех пор, пока хозяева не предпочтут использовать ее в своих целях.

Исходя из вышесказанного, можно сделать вывод, что весь принцип работы гелиоустановок сводится к тому, чтобы преобразовать солнечную энергию в тепло.

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

1. Днище размером 1400х670 мм — 1 шт.
2. Стенки размером 1400х116 мм — 2 шт.
3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

А как она в работе

По замерам людей, испытавших такие панели в работе — в солнечные дни зимой, температура внутри коллектора достигает 60 — 70 ˚С (даже при небольшом минусе на улице). Учитывая незначительные теплопотери и падение температуры при распределении нагретого воздуха внутри помещения, такая панель вполне может обеспечить комфортные 20˚С в комнате. Понятно, что обогрев ограничивается пределами комнаты, рядом с которой она установлена.

Автономное отопление

Такую панель можно использовать для автономного отопления любых хозпостроек на участке, удалённых от основного здания и коммуникаций. Просто установите её под небольшим углом рядом с постройкой, подведите соединительный рукав и обогревайтесь совершенно бесплатно

Устройство и принцип работы солнечного отопления

Солнечное отопление частного дома — инновационная технология, о которой пока еще не все имеют четкое представление. Между тем, все возможности для установки и использования соответствующих комплексов имеются практически у любого домовладельца. Необходимость финансовых вложений существует только для приобретения аппаратуры или оборудования, все остальное он получит бесплатно.

Существует два варианта организации солнечного отопления:

1. Солнечные батареи;
2. Солнечные коллекторы.

Использование солнечных батарей — более затратный метод, требующий присутствия большого количества оборудования. Используются фотоэлектрические элементы, расположенные на открытой площадке под нужным углом для максимально перпендикулярного падения солнечных лучей. Они вырабатывают электрический ток, который накапливается в аккумуляторных батареях, преобразуется в переменный ток со стандартными параметрами, после чего направляется на отопительные приборы.

Отопление от солнечных батарей в частном доме дает массу дополнительных возможностей. Такой способ имеет значительное преимущество —электрический ток, который вырабатывают солнечные батареи, можно использовать не только на обогрев дома, но и на питание любых приборов, на освещение или иные надобности.

Солнечные коллекторы действуют по другому принципу. Они не вырабатывают, а получают от Солнца тепловую энергию, которая нагревает теплоноситель в емкостях или трубках. В принципе, коллектором можно считать любую емкость с водой, выставленную на солнце, но имеются специальные конструкции, способные продемонстрировать наибольшую эффективность. Такой вариант системы значительно проще, дешевле и доступен для самостоятельного изготовления.

Полученное тепло сразу реализуется в повышении температуры теплоносителя, который аккумулируется в накопительной емкости, откуда распределяется по отопительным контурам дома. Оптимальным способом обогрева является использование низкотемпературных систем, таких как теплый пол. Они не нуждаются в сильном нагреве, что соответствует возможностям солнечных коллекторов. В ночное время расходуется теплоноситель, нагретый за день.

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

1. Днище размером 1400х670 мм — 1 шт.
2. Стенки размером 1400х116 мм — 2 шт.
3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

Изготовление абсорберов

Трубки собираем следующим образом:

1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.
