Вакуумный насос своими руками: пошаговый процесс изготовления

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

• Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
• Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
• Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

• Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
• Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
• Отключайте время от времени насос, чтобы охладить его.
• Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

• Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
• Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
• Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

• объем воздуха, который насос откачивает за определенное время при допустимом давлении;
• объем входного (заборного) отверстия, который влияет на скорость работы;
• уровень давления при входе и выходе воздуха (максимально допустимый);
• рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
• остаточный уровень давления без выпуска воздуха (минимальный показатель);
• уровень минимального рабочего давления;
• энергозатратность за единицу времени;
• объем антифриза, необходимый для охлаждения системы;
• время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Вакуумный насос из холодильного компрессора

Рассмотрим, как изготовить вакуумный насос своими руками из компрессора. Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

1. При помощи ножовки спилите верхушку компрессора.
2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла — минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Торговая марка Вило известна на весь мир. Насосы Wilo: технические характеристики и обзор моделей — обо всем этом читайте в статье.

Об особенностях выбора и порядке установки циркуляционных насосов читайте в этом материале.

Простейшие самодельные ручные помпы

Но самое широкое распространение вакуумные насосы получили на приусадебных участках. Народные умельцы с успехом применяют полезные свойства создания безвоздушного пространства в небольших камерах для полива своих огородов. Ручные помпы заменили электрические аналоги, тем самым ощутимо сохраняя семейные бюджеты.

Для перелива жидкости

Самую простую помпу для откачки воды можно собрать из пластиковых бутылок. Понадобится клапан, который делается из горлышка и крышки. Также будет нужна еще одна бутылка, кусок пластиковый трубы (не более метра) и гибкий резиновый шланг.

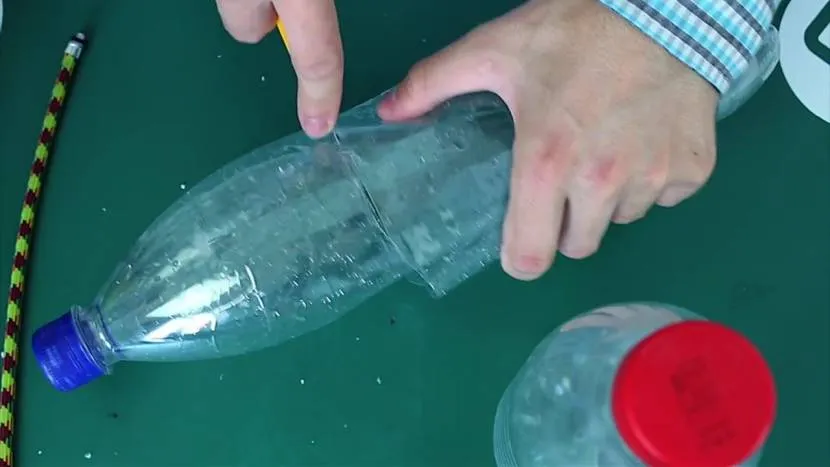

Помпа из пластиковых бутылок Источник usamodelkina.ru

Процесс изготовления следующий:

• Из крышки удаляется пластиковая прокладка.
• Диаметр последней уменьшают на 3 мм, но оставляют нетронутым небольшой выступ (лепесток).
• В самой крышке по центру просверливается отверстие диаметром 8 мм.
• У одной из бутылок срезается горлышко.
• Последнее закручивается в подготовленную крышку. При этом не забыв установить обрезанную прокладку. Она должна прижиматься к внутренней стороне пробки оставленным лепестком. Остальная же часть остается подвижной.
• Готовый клапан одевается на один конец пластиковой трубы, подходящей по диаметру.
• От второй бутылки отрезается верхняя часть, в виде воронки.
• Она плотно насаживается на трубу, чтобы конец с клапаном оказался внутри конуса.
• На другой конец трубы насаживается гибкий шланг произвольной длины.

Для начала работы нужно поместить конец с клапаном в воду, и резкими движениями вверх-вниз нагнетать жидкость в трубу. Когда она польется из шланга, то необходимо опустить конец последнего, чтобы он находился ниже клапана. После этого вода будет поступать из источника самотеком.

Принцип работы вакуумного насоса

Устройство вакуумного насоса можно разобрать на действии обычного медицинского шприца. Если потянуть поршень на себя, то гильза заполнится воздухом. А последний покинет какую-нибудь емкость, например, равную по объему с шприцом. И если соединение будет герметичным, то там образуется безвоздушное пространство.

Разберем вакуумное устройство для откачивания воды. Подобная конструкция может быть применена не только для жидкости, но для газов. А также для смеси газов с жидкостью. Такое оборудование применяется повсеместно в быту для автономного водоснабжения, а также откачки воды из резервуаров.

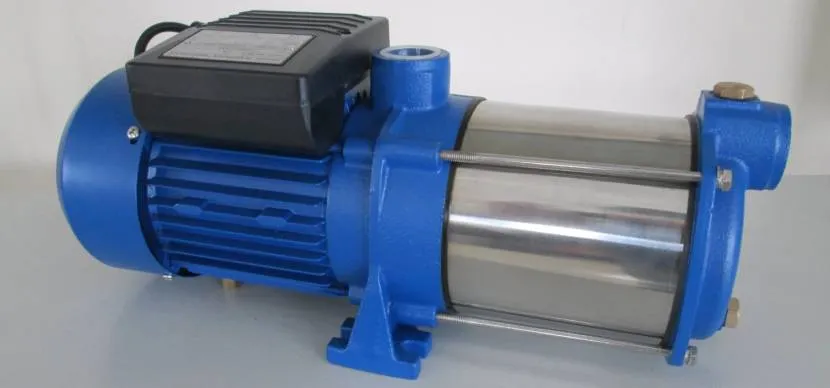

Насос для откачки воды Источник podstarinu.ru

Принцип работы вакуумного насоса сводится к следующему:

• Рабочее колесо с лопастями, которое установлено внутри камеры, начинает вращение и захватывает воду.
• Этими действиями создается центробежная сила, в которую вовлекается жидкость, и она отталкивается к стенкам камеры.
• В результате в центральной части емкости воздух разряжается.
• Если устройство герметично, то вакуум втягивает во внутрь следующую порцию воды извне.

На этом примере можно понять, что основной принцип работы – это вытеснение. Другими словами, чтобы вода побежала по трубам, из последних необходимо удалить воздух.

Шаг 4: Подготавливаем место для установки штуцера для вакуумного шланга

Перед установкой штуцера для вакуумного шланга, сделайте небольшой наплыв из эпоксидной смолы (холодной сварки) вокруг воздухозаборных отверстий насоса (кстати, и эпоксидную смолу вы можете приобрести все в том же хозяйственном отделе).

Перед этим подготовьте поверхность к нанесению клея, протерев ее ватной палочкой, смоченной в спирте (лучше в ацетоне). Это удалит с поверхности грязь и жир.

Наплыв формируйте тогда, когда смола уже стала достаточно густой, иначе она затечет в воздухозаборные отверстия. Оставьте выемку вокруг отверстий для установки штуцера.

Приготовьте немного эпоксидного клея для приклейки штуцера.

Обычная эпоксидная смола полностью отвердевает в течение суток. Если вы не хотите ждать так долго, вы можете использовать смолу с быстрым схватыванием. Существуют виды эпоксидных клеев, которые уже полностью отвердевают через 30 минут. Еще один момент: эпоксидный клей, называемый холодной сваркой, обладает хорошей теплопроводностью, и будет хорошо отводить тепло от цилиндра насоса. Возможно, это и не будет иметь большого значения, потому, что вакуумный насос не так сильно греется, как насос для создания давления.

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Вещи и бытовые изделия (пледы, одеяла, подушки) значительно уплотняются в упаковке, вследствие чего занимают гораздо меньше места. Следует отметить, что одежда при таком хранении надежно защищается от моли.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

• Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.

• Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
• Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Как сделать экстендер для увеличения члена своими руками

Сжимайте тремя пальцами!Увеличить член дома на 5 см за 3 дня! Для этого нужно перед …ОтзывыВажные фактыogromniy.ru

Надёжный метод роста члена!Уролог: Чтобы увеличить член на 5 см, надо 5 дней на голодный желудок…Описание методаАрхив видеозаписиtarzan.ru

Лучший способ увеличения члена на +5см! Всего за 7 дней!Перейти на сайт программыЧитать подробнее

При изготовлении собственного аналога необходимо опираться на конструкции фабричных экстендеров

На данный момент существует целый ряд способов изготовления экстендера своими руками, но при этом следует помнить главное правило: всегда нужно брать за основу заводскую конструкцию. Фабричные экстендеры прошли тщательные исследования и при правильном применении не способны навредить организму человека. Поэтому именно на их конструкции следует опираться при изготовлении собственного аналога.

Мощнейшие средства для УВЕЛИЧЕНИЯ ЧЛЕНА

Парень немного переборщил со средством…

Нарастить массу

Узнать подробности

dominator.ru

В домашних условиях можно сделать любой из описанных приборов. Процесс изготовления более подробно описан ниже.

Ремешковый и петлевой экстендеры

Эти конструкции можно объединить в одну группу, поскольку они практически ничем не отличаются друг от друга. Разница в данном случае лишь в материале фиксатора. Изготавливают такие приборы из подручных средств, и они значительно отличаются от заводских. Основными элементами конструкции механического экстендера являются:

• фиксатор головки;
• упорное кольцо, прилегающее к лобковой зоне;
• распорный механизм.

Перед тем как сделать экстендер своими руками дома, необходимо подобрать следующие материалы:

Две подвижные штанги (можно использовать металлические спицы или плашки). Фиксационная петля. Для данного элемента следует подыскать какой-нибудь очень мягкий материал, поскольку фиксатор будет непосредственно контактировать с нежной кожей головки. Если же не удалось найти нужный материал, то придется предусмотреть мягкую прокладку под петлю

Это очень важно, ведь в противном случае возможно возникновение травмы. Для упорного кольца следует подобрать пластик или кусок плотного картона

Данная конструкция должна иметь больший диаметр, нежели половой орган

Данная конструкция должна иметь больший диаметр, нежели половой орган.

Для экстендера необходимо выбирать гипоаллергенные материалы, поскольку он будет контактировать с кожей в течение длительного времени. Сборка прибора осуществляется в соответствии с внешним видом его фабричной версии: с одной стороны устанавливают упорное кольцо, а с другой – фиксационную петлю. Между ними размещают подвижные штанги распорного механизма.

Как сделать экстендер с вакуумной фиксацией своими руками

Изготовить своими руками такой прибор будет несколько сложнее. Его отличием от механического аналога является наличие вакуумной камеры, посредством которой и осуществляется удержание головки пениса. При условии правильного изготовления и использования такой прибор будет отличаться комфортом в носке, гарантируя при этом высокие результаты увеличения члена. Для его изготовления потребуется следующее:

• оси с регулируемой длиной, какие использовались при создании механического аппарата;
• упорное кольцо;
• пластинка для поддержания камеры;
• вакуумная камера, посредством которой головка пениса будет надежно фиксироваться в приборе;
• груша, с помощью которой будет создаваться вакуум (можно использовать деталь от тонометра).

Процесс сборки конструкции предполагает следующие этапы:

1. Вакуумная камера является самым сложным элементом данной конструкции. Проще всего будет изготовить ее из пластиковой емкости, имеющей отверстие для выхода воздуха, латексных перчаток и шлюзного кольца.
2. Регулирующие оси соединятся с упорным кольцом и вакуумной камерой, которые устанавливают на концах изделия.
3. Еще один важный компонент системы – трубочка, оснащенная механизмом перекрытия воздуха. Именно посредством нее вакуум будет сохраняться в камере. Для этого можно использовать колесико, предназначенное для спуска воздуха в тонометре.

Таким образом, имея старый прибор для измерения давления и несколько подручных средств, можно изготовить аналог дорогого и функционального аппарата для увеличения члена.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством. Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

• с помощью отвертки демонтируются крепления корпуса;
• после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
• в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
• в нижней стенке просверливается отверстие для удаления конденсата и влаги;
• система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей. Водокольцевые агрегаты имеют несколько недостатков:

важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

• Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
• Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;
• Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
• Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
• Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
• На нижнюю часть штуцера накручивают вторую гайку со штуцером;
• Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.

Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.

Вакуумная помпа своими руками из больничного шприца

В предыдущем разделе мы научились делать очень практичный вакуумный насос, но при этом остались без насоса обычного, с чем не каждый готов смириться.

Если вы не можете позволить себе такую роскошь либо ваша религия запрещает вам разбирать автомобильные насосы, используйте в качестве помпы обычный медицинский шприц.

Всего за несколько рублей его можно купить в любой аптеке.

Начинаем осваивать секретную технологию:

1. Приготовьте помимо шприца два пластиковых обратных клапана и короткую силиконовую трубку такого диаметра, чтобы клапаны плотно в нее входили.
2. Посредине силиконовой трубки при помощи иглы или шила проделайте небольшое отверстие. Его диаметр должен быть не слишком маленьким, чтобы в отверстие можно было пропихнуть носик от шприца, но и не слишком большим, чтобы носик входил как можно более плотно.
3. В готовое отверстие вставляем шприц.
4. Теперь в силиконовую трубку с обоих концов нужно вставить по обратному клапану. Один устанавливается таким образом, чтобы он впускал воздух в трубку, другой – наоборот, должен выпускать воздух из нее. Первый клапан назовем всасывающим. К нему нужно присоединить жесткую трубку, посредством которой вакуумный насос будет подключаться к контейнеру, пакету с одеждой или другому объекту.

Двигая поршень шприца возвратно-поступательно, мы, хотя и далеко не сразу (объем шприца не слишком велик), сумеем создать необходимый вакуум.

Такой прибор как бесперебойник необходим для страховки приборов во время отключения света. Бесперебойник для насоса отопления — особенности выбора прибора и стоимость агрегата.

Принцип работы теплового насоса для отопления дома рассмотрим тут. Насколько эффективна данная система?

Чаще всего циркуляционные насосы приобретаются в частные дома, а если в вашем поселке нет рядом сервиса по техническому обслуживанию такого рода приборов, то нужно освоить некоторые типы ремонта самостоятельно. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/remont-cirkulyacionnogo-nasosa-svoimi-rukami.html даны некоторые инструкции и советы по ремонту помп.

Из компрессора от холодильника

Для изготовления более мощного устройства, чем вакуумный насос из автомобильного компрессора, можно использовать компрессорный узел от холодильника. Холодильный агрегат необходимо освободить от конденсатора и испарителя, просто перерезав медные трубки, при помощи которых такие приборы соединяются с компрессором. Кроме того, решив изготовить насос вакуумного типа из компрессора холодильника, следует иметь в виду, что его необходимо будет оснастить ресивером и отстойником для сбора конденсата.

Компрессорный узел от старого холодильника

Подключается и подготавливается к запуску вакуумная установка, изготавливаемая из компрессора от холодильника, следующим образом.

1. В компрессор через специальную трубку заливается обычное масло.
2. На трубку устройства, через которую в него будет поступать воздух, устанавливается пылеулавливающий фильтр.
3. Трубка нагнетания воздуха через разветвитель подключается к ресиверу.

Самодельное устройство на базе компрессора от холодильника можно использовать как приспособление для откачки масла из двигателя через отверстие под щуп

Использовать такое устройство можно и как обычный компрессор, и как вакуумный насос, для этого достаточно соответствующим образом подключить шланги устройства к ресиверу и к магистрали, по которой осуществляется забор воздуха.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя. После этого только остаётся присоединить шланг и можно пользоваться.

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Модифицирование автомобильного насоса

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насосСобираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.
