Тепловые насосы своими руками: делаем тепловой насос для дома

Расходы и необходимая мощность

Тепловой насос стоит дорого, в среднем 4000-6500 евро, в зависимости от качества изделия. Но практика показывает, что столь значительные расходы окупятся примерно за полтора — два года, а если сделать самостоятельно, как и планируется, то даже быстрее.

Касаемо мощности устройства, то она может быть разной. Для зданий с плохой термоизоляцией мощность должна составлять примерно 75 ватт на м. кв., если же дом более современный и для изоляции использовались материалы хорошего качества, то хватит и 50 ватт. А при использовании специальных изоляционных технологий можно обойтись и 30 ваттами. Желательно, чтобы тепловой насос стал частью проекта дома еще на этапе строительства.

Технология изготовления теплового насоса

Обустройство геотермального отопления – процедура сложная, но за несколько недель ее можно выполнить. Для этого потребуется купить специальное оборудование и инструменты, но затраты на них все равно будут меньшими, чем 300 тысяч.

Этап 1. Выбор источника энергии

Об особенностях различных источников энергии речь пойдет в конце статьи. Главное, что нужно уяснить – все они должны находиться под землей. Потребуется бурение скважины или рытье траншеи на глубину, где перманентная температура в зимнее время не опускается ниже +5ᵒС. Есть и другие варианты (водоемы, к примеру), но принцип работы у каждого из них один.

Этап 2. Проведение расчетов

Требуемая мощность будет зависеть лишь от качества термоизоляции дома:

  • для некачественно утепленного дома потребуется минимум 70 Вт/м²;
  • для домов, отделанных современным утеплителем – 45 Вт/м²;
  • для домов, которые утеплены с применением специальных технологий – всего 25 Вт/м².

При необходимости улучшается термоизоляция.

Этап 3. Необходимое оборудование

Все, что потребуется при создании теплового насоса , продается в специализированн ых магазинах. Сюда можно отнести:

  • компрессор;
  • терморегулирующи й клапан;
  • конденсатор;
  • испаритель.

Помимо того, потребуется дополнительное оборудование, такое как:

  • L-образные кронштейны;
  • герметичный бак из «нержавейки»;
  • болгарка;
  • алюминиевые рейки;
  • медные трубы разных диаметров, 3 шт.;
  • пластиковый бак на 90 л;
  • металлопластиков ые трубы.

Этап 4. Монтаж оборудования

Шаг 1. Компрессор должен быть бесшумным. Оптимальный вариант – использование компрессора от импортного кондиционера. Посредством L-образных кронштейнов длиной в 30 см он устанавливается на стене.

Шаг 2. Конденсатором послужит герметичный бак из «нержавейки» объемом минимум в 120 л. Бак разрезают на две части и помещают в него медный змеевик, в котором будет циркулировать антифриз. После этого резервуар сваривается обратно и в нем проделывается необходимое количество технических отверстий (обязательно резьбовых).

Шаг 3. В роли теплообменника выступает большая медная труба. Она наматывается на бак, а концы витков фиксируются рейками. Для вывода этих концов используются сантехнические переходы.

Шаг 4. Испаритель не будет подвергаться воздействию высоких температур, поэтому его можно сделать из обычной пластиковой бочки емкостью в 90-100 л. Испаритель также оборудуется медным змеевиком и крепится к стене L-образными кронштейнами. Для слива и подводки используются простые металлопластиков ые трубы.

Шаг 5. После сборки покупается терморегулирующи й клапан. Делать это раньше нежелательно, т. к. клапан должен быть совместимым с конструкцией.

Шаг 6. Для сварки готовых комплектующих и закачки фреона необходимо пригласить специалиста, ведь делать это самостоятельно минимум небезопасно. Кроме того, свежий опытный взгляд на самодельный насос может быть полезным.

Этап 5. Сборка

После сборки остается подсоединить систему к заборному устройству. Особенности этой процедуры напрямую зависят от выбранной схемы геотермального отопления.

Такая схема может быть горизонтальной и вертикальной.

При вертикальном расположении коллектор представляет собой систему труб. Он помещается ниже уровня промерзания грунта – обычно это 1,5-2 м, но конкретная цифра зависит от климатических особенностей региона. Снимается верхний слой почвы, устанавливаются трубы, производится обратная засыпка.

Насосы горизонтального типа устанавливают в траншеях, при этом трубы размещают опять же ниже глубины промерзания.

Как можно судить из названия, насос получает тепло непосредственно из воздуха, поэтому земляные работы в данном случае не требуются. Необходимо лишь выбрать место для монтажа коллектора – на крыше здания или где-нибудь неподалеку – и подключить к отопительной магистрали.

При сборке коллектора используются ПНД-трубы, а саму процедуру монтажа проводят на суше. Затем коллектор наполняется жидкостью и помещается в ближайший водоем, при этом трубы должны размещаться в максимальной близости от центра.

Такой способ отопления позволяет существенно сэкономить на монтажных работах. Суть подобной схемы в следующем: мощность насоса определяется минимальным возможным температурным показателем, но подобный минимум стоит на улице недолго, следовательно, большую часть времени система использует свой потенциал лишь частично.

В таких случаях устанавливают тепловой насос меньшей мощности, чем того требуют климатические условия, но параллельно с ним подключают небольшой электрокотел. Выходит, что при сильных морозах можно дополнительно «подтапливать» дом. По карману это особо не ударит, зато позволит сэкономить на строительстве насоса.

Инструкция по строительству теплового насоса

Не каждый владелец дома располагает достаточной для покупки и подключения теплового оборудования суммой. Однако можно сделать прибор для отопления дома самостоятельно. Его можно построить из имеющихся в наличии деталей или приобрести б/у запчасти. Перед монтажом подобной тепловой системы в старом доме следует проверить состояние электропроводки. Приобретите компрессор в мастерской по ремонту бытовой техники. Его монтируют на стену с помощью кронштейна. Переходим к постройке конденсатора. Его можно сделать из стальной бочки объемом не менее 100 л. Ее разрезают на 2 части, внутрь вставляют змеевик из медной трубки холодильника. Не рекомендуется использовать для этих целей тонкостенные трубки: они могут стать основной причиной поломок прибора при эксплуатации.

Для придания трубе требуемой формы медной трубой обматывают кислородный баллон, фиксируют положение детали с помощью строительных уголков. После установки змеевика части бочки сваривают, создав резьбовые соединения. Для изготовления испарителя можно взять пластиковую емкость объемом 70-100 л со встроенным в нее змеевиком. Подавать в устройство воду можно посредством обычных труб. Крепится система с помощью кронштейна.

После выполнения этого этапа тепловые насосы подсоединяются к устройствам получения и отдачи тепловой энергии. Процесс подсоединения устройства получения тепла зависит от вида насоса.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Принцип действия тепловых насосов

Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.

Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.

Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.

Геотермальное отопление дома: принцип работы

Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.

Виды тепловых насосов

Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.

Устройства могут черпать энергию с

  • воды,
  • грунта,
  • воздуха.

Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.

Тепловые насосы: грунт — вода

Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.

Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.

Тип насоса «вода — вода»

Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.

Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.

Насосы «воздух — вода»

Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.

Еще немного о принципе действия геотермических насосов

Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.

Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.

Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

Самодельный тепловой геотермальный насос

Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание

Поэтому важно провести точно все расчеты. опубликовано econet.ru

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

  1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
  2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
  3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
  4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
  5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

  • Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
  • Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
  • Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
  • Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

  1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
  2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
  3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Тепловой насос из кондиционера

Современные сплит-системы, особенно инверторного типа, успешно выполняют функции того же теплового насоса воздух – воздух. Их проблема в том, что эффективность работы падает вместе с наружной температурой, не спасает даже так называемый зимний комплект.

Домашние умельцы подошли к вопросу иначе: собрали самодельный тепловой насос из кондиционера, отбирающий теплоту проточной воды из скважины. По сути, от кондиционера тут используется только компрессор, иногда – внутренний блок, играющий роль фанкойла.

По большому счету, компрессор можно приобрести отдельно. К нему потребуется сделать теплообменник для нагрева воды (конденсатор). Медная трубка с толщиной стенки 1-1.2 мм длиной 35 м наматывается для придания формы змеевика на трубу диаметром 350-400 мм или баллон. После чего витки фиксируются перфорированным уголком, а затем вся конструкция помещается в стальную емкость с патрубками для воды.

Компрессор из сплит-системы присоединяется к нижнему вводу в конденсатор, а к верхнему подключается регулирующий клапан. Таким же образом изготавливается испаритель, для него сгодится обычная пластиковая бочка. Кстати, вместо самодельных емкостных теплообменников можно использовать заводские пластинчатые, но это обойдется недешево.

Сама по себе сборка насоса не слишком сложна, но здесь важно уметь правильно и качественно пропаивать соединения медных трубок. Также для заправки системы фреоном потребуются услуги мастера, не станете же вы специально покупать дополнительное оборудование

Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно. Возможно, придется немало повозиться, чтобы добиться результата.

Заключение

Конечно, отопление дома тепловым насосом – мечта многих домовладельцев. К сожалению, стоимость установок слишком высокая, а справиться с собственноручным изготовлением могут единицы. И то зачастую мощности хватает лишь на ГВС, об отоплении речь не идет. Если бы все было так просто, то у нас в каждом доме стоял самодельный тепловой насос, а пока что он остается недоступным широкому кругу пользователей.

Определенное количество тепла есть в любой среде, окружающей нас, но при условии, что ее температура будет выше нуля градусов по Цельсию. Возникает вопрос: отчего бы не применить это тепло для отопления собственного жилья? Это вполне осуществимо, но для этого нужен тепловой насос.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

  • Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
  • Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
  • Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

  1. Подсчитывают общую отапливаемую площадь.
  2. Умножают полученную сумму на 0,7.
  3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

  • Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.

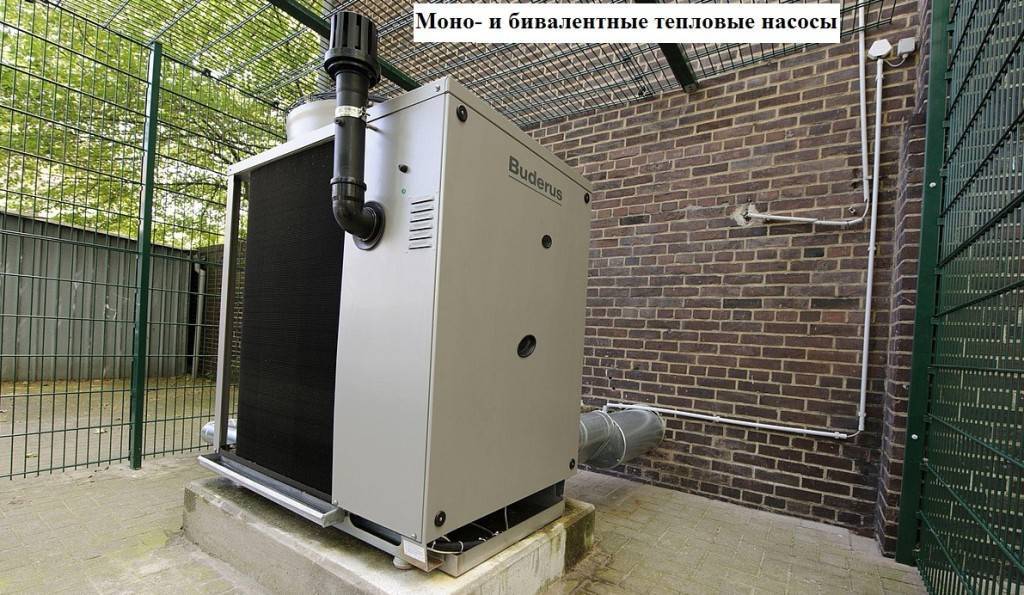

  • Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
  • Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
  • Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Типы конструкций для отопления дома

Конструкции тепловых насосов подразделяют на несколько типов.

Грунт-вода

Насос этого вида пользуется наибольшим спросом. Агрегат работает на основе энергии, полученной из земли. Теплоносителем служит рассол, приготовленный из поваренной соли.

Недостаток такой жидкости заключается в том, что она вызывает образование ржавчины на металле, поэтому наружный контур делают из пластиковых труб, поскольку они не подвержены коррозии.

Устройство в землю устанавливают двумя способами: горизонтально или вертикально. При первом варианте земля не используется для садоводства, потому что во время эксплуатации почвы есть опасность поломки оборудования.

Важно! Для установки горизонтальных труб потребуется большая площадь. Если придомовой участок не располагает такой территорией, профессионалы рекомендуют остановить выбор на вертикальном типе расположения устройства

Если агрегат устанавливается вертикально, то он не занимает много места. Для монтажа вырывается скважина, глубиной 150 метров. Вертикальный монтаж оборудования позволяет вести на участке сельскохозяйственные работы. Передача тепла осуществляется посредством глубинных зондов.

Вода-вода

Прибор черпает тепло из жидкостей, находящихся глубоко под землей. В их число входят грунтовые или сточные воды, а также водоемы. Труба заполняется теплоносителем, подсоединяется к источнику тепла и закапывается или просто погружается в воду.

Воздух-вода

Применение насоса, работающего по принципу «воздух-вода», нецелесообразно в областях с суровым климатом. Здесь в холодное время года температура воздуха падает ниже нуля. По этой причине система отопления прекратит свою работу.

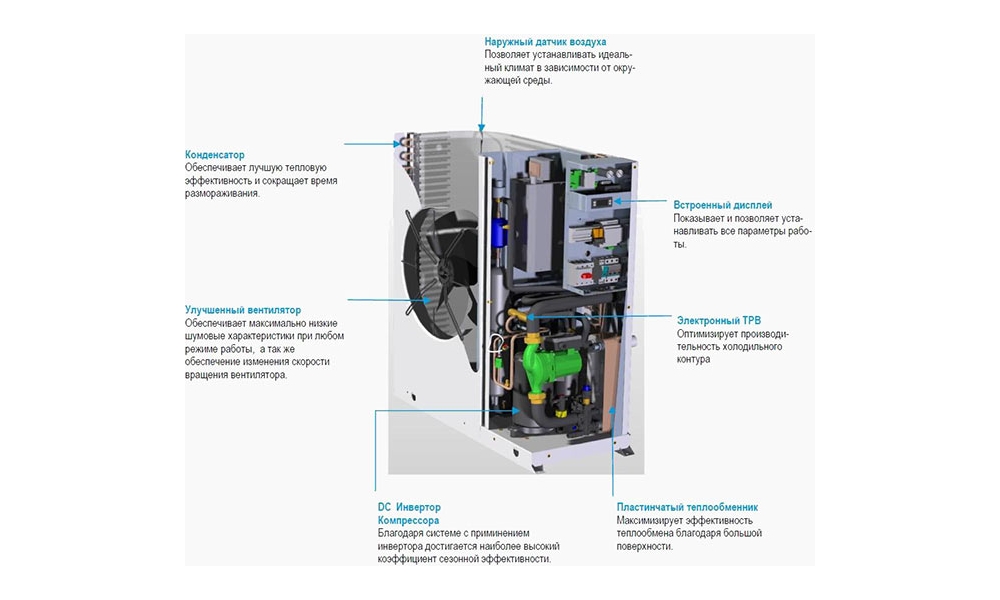

Фото 1. Инверторный тепловой насос «воздух-вода» модели AVH-24V1DB, мощность 3,4-9,0 кВт, производитель – «DanHeat».

Тепловой насос «воздух-вода» профессионалы советуют использовать только в регионах с благоприятным теплым климатом. Монтаж устройства не вызывает проблем: прибор просто устанавливают на улице.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

  • носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
  • затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
  • во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
  • газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
  • горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
  • завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Способы размещения наружного контура

Существует несколько вариантов размещения наружного контура:

  1. В грунте горизонтально: трубы укладываются «змейкой» с шагом около 1 м на глубине, превышающей глубину промерзания грунта. Длина контура определяется из расчета 20 – 30 Вт потребной тепловой мощности на 1 м.п. Устройство такого контура не потребует специальных навыков, но под него придется отвести довольно большой участок.
  2. В грунте вертикально: трубы наружного контура помещают в скважины глубиной до 200 м. В этом случае с 1-го м.п. удается получить уже 50 Вт тепла. Построить вертикальный контур самостоятельно невозможно, придется приглашать бурильщиков. Но у него есть и преимущество: уходя вглубь, вы сэкономите изрядную часть собственной территории.

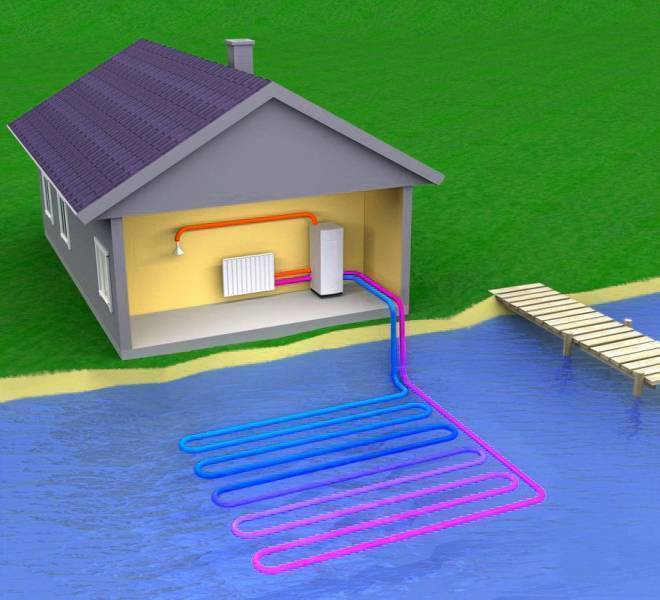

  3. В водоеме: при наличии водоема – самый предпочтительный вариант, так как отпадает необходимость производства земляных работ. Трубы контура укладывают на дне спиралью и прижимают грузом. Производительность по теплу – около 30-40 Вт/м.п.
  4. На воздухе: в этом случае, как уже говорилось, наружный контур вовсе отсутствует. Испаритель необходимо закрепить на улице, установив рядом с ним вентилятор.

Движение рабочей среды в наружном контуре обеспечивается циркуляционным насосом.

Что такое тепловой насос?

Тепловой насос — прибор, поглощающий из окружающей среды (вода, земля, воздух) низко потенциальную тепловую энергию и передающий ее в системы теплоснабжения с более высокой температурой.

Природа вокруг нас пропитана энергией. Даже мороз обладает теплом. Энергию невозможно извлечь из окружающей среды только при температуре -273 °С. Поэтому даже в самую лютую зиму загородный дом может отапливаться за счет энергии, полученной от природы.

В зависимости от источника энергии (вода, земля, воздух), происходит модификация тепловых насосов. Однако наиболее практичным и испытанным является геотермальный тепловой насос, применяющий энергию грунта. Он идеально подходит для российских условий.

Геотермальное отопление работает по одному из трех направлений:

  1. Сквозь специальную трубу, установленную в скважине, грунтовые воды извлекаются на поверхность земли. Они имеют определенную температуру. Проходя через теплообменник, вода передает свое тепло, за счет которого совершается прогрев дома. Затем вода возвращается в грунт, ниже по течению.
  2. В скважину глубиной примерно 75 — 100 метров опускается резервуар с антифризом, температура которого может повышаться от окружающего грунта. Тепловой насос разгоняет антифриз и пропускает его через теплообменник. За счет этого совершается отдача тепла.
  3. В данном случае бурение скважины не предусматривается, однако дом должен находиться рядом с крупным водоемом. Специальная магистраль в виде зондов прокладывается по дну водоема. Таким образом происходит перекачивание воды и извлечение из нее тепла. Важный нюанс — достаточная глубина водоема, которая даже зимой под толщей льда позволит сохранять до 150 сантиметров свободной воды.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
