Стропильная система шатровой крыши: чертежи стропильной системы шатровых крыши расчёты с помощью калькуляторов

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

1. Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

• Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
• Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
• Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

  Расчёт стропильной системы двухскатной крыши

• Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
• Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
• Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

  Схема стропильной системы двухскатной крыши

• Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
  • коньковым, расположенным по линии соединения стропильных ног или коньку;
  • боковым, который фиксирует линию в середине ската.
• Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
• Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

  Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

• наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
• висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
• комбинированным, сочетающим в себе оба способа крепления стропил.

  Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

• Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.

  Виды крепежных элементов для стропил

  Узлы крепления стропил из пиломатериалов

• Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:

• характеристики используемого пиломатериала;
• размеры каждой детали;
• конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Этапы монтажа стропильной системы для четырехскатной крыши

Как и любой другой строительный процесс, монтаж четырехскатной крыши происходит в несколько этапов:

• Установка мауэрлатов. Здесь нужно соблюдать аккуратность и точность, ведь они будут служить опорой для всей конструкции.
• Установка и закрепление стойки. Они выполняются из деревянных брусков, поэтому выбирайте только качественное дерево.
• Монтаж центральных ног. Соблюдайте точное расстояние и углы, постоянно замеряя их с помощью уровня и рулетки.
• Укладка угловых ног.
• Обустройство нарожников.
• Установка обрешетки.

В целом, процесс выглядит довольно сложным, вам может понадобиться мощь квалифицированного специалиста, который правильно определит тип подходящей конструкции и даст советы по установке.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

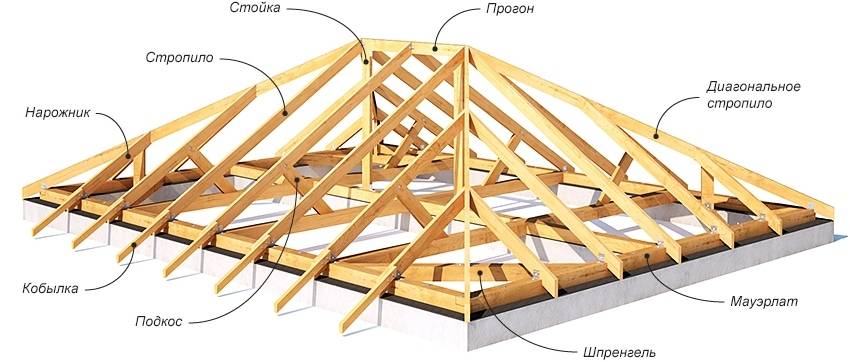

Схема устройства стропильной системы четырехскатной вальмовой крыши

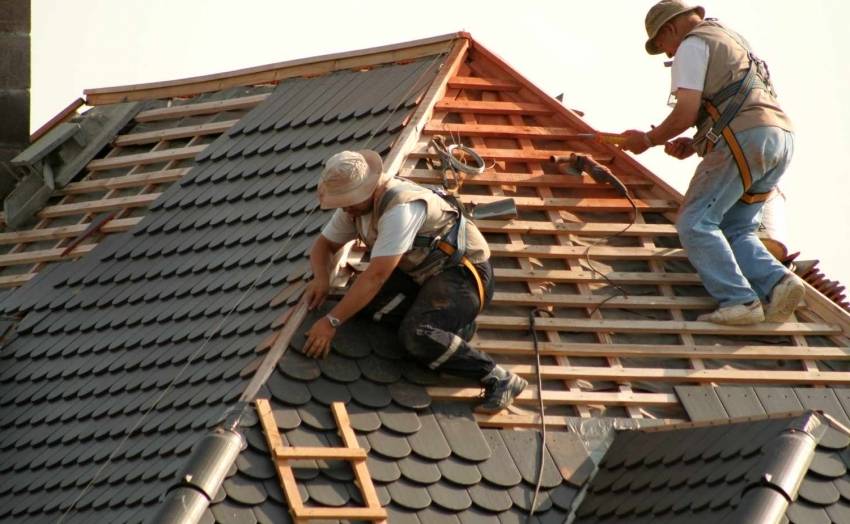

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

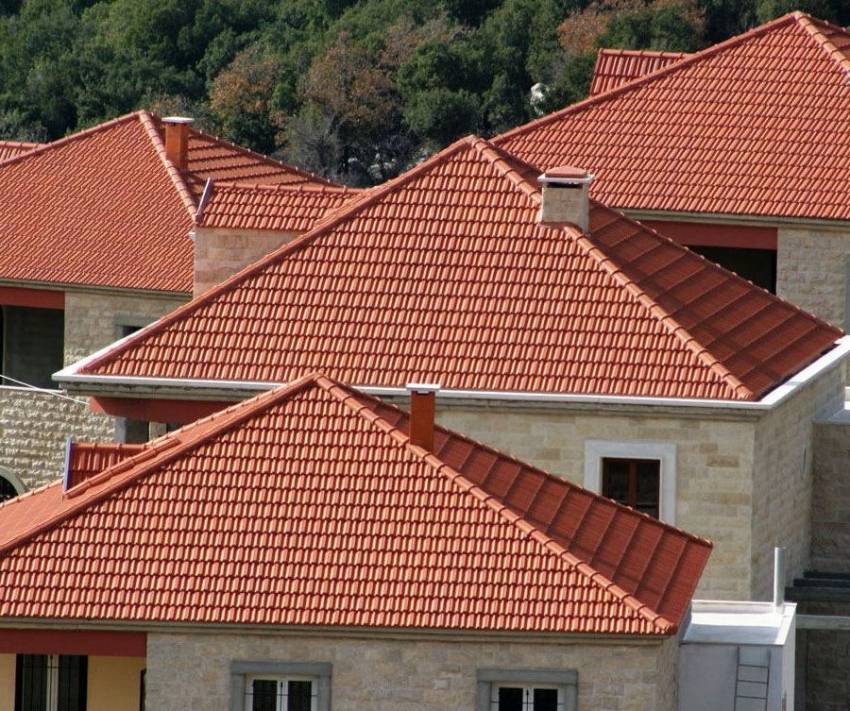

Особенности устройства шатровой кровли

Архитектура постройки определяет форму крыши с шестью скатами

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Плюсы и минусы шатровой конструкции

1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

1. Сложная конструкция каркаса.
2. Малые размеры мансарды.
3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

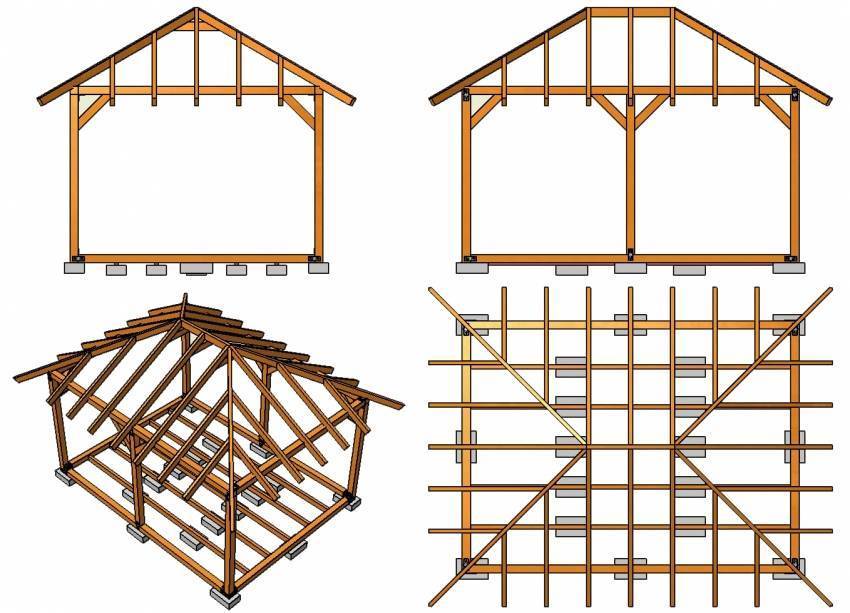

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Видео-инструкция

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

Основные этапы монтажа

Далее кратко пробежимся по основным моментам, на которые нужно обратить внимание при монтажных работах. Когда все расчеты проведены, то можно смело начинать строительство! С чего же нужно в первую очередь начинать строительные работы по возведению шатровой крыши?. Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться

Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться.

Если это деревянная постройка, то опора идет на верхнюю обвязку, которую специально сооружают для этого.

В зданиях из кирпича опорой служит мауэрлат. А если это сруб, то- на венцы, которые находятся вверху крыши.

Перед укладкой мауэрлата сначала заливают стяжку, а также монтируют другие необходимые элементы для прочного крепления мауэрлата.

Фиксация мауэрлата

На выровненную поверхность укладывается мауэрлат или опорные брусья. В зданиях из кирпича между кладкой и мауэрлатом требуется прослойка материала, который не пропускает влагу.

Брус для опоры укладывается по всему периметру дома, так как он является основой для конькового элемента крыши и стропильной системы.

Затем устанавливаются стропила. При возведении шатровой крыши, как уже описывалось ранее, используется несколько видов стропил. Это могут быть как конструкции, содержащие в себе наслонные стропила, так и системы висячих стропил.

Как только установлены накосные стропила, вторым этапом можно начинать установку центральных. Располагать их рекомендуется параллельно относительно друг к другу. При этом один край необходимо закрепить к мауэрлату, а второй прикрепить к коньку.

Если в конструкции крыши предполагается использование дополнительных сложных узлов, тогда к их расчету и монтажу следует быть особенно внимательным.

Затем угловые стропила крепятся к диагональным. Чтобы достигнуть этой цели, с одной и другой стороны накосных стропил закрепляют специальный элемент — черепковый брус. При этом нужно, чтобы крепления были в разных местах диагональных стропил.

Чтобы конструкция шатровой крыши была очень прочной, устанавливают и еще один элемент — поперечную балку. Она нужна для того, чтобы еще более надежно скрепить остальные центральные стропила. Прикрепляется она к перекрытиям при помощи специальных стоек.

После всех работ по монтажу каркаса стоит приступить к другим видам работ по укладке кровельных материалов, а также к монтажу разнообразных защитных слоев от непредсказуемых погодных условий.

Лучше всего начать с гидроизоляции. Расстилать ее необходимо в строгой последовательн ости: снизу вверх, при этом желательно, чтобы края находили друг на друга внахлест (около 10 сантиметров).

Контробрешетка, которую набивают на пленку сверху, может выполнять сразу две важные функции: вентилирует крышу и удерживает слой гидроизоляции. Помогают в этом бруски высотой от 2 до 5 см, которые прибивают вдоль стропильных ног.

После этого набивается обрешетка и стелется кровельный материал на данный тип крыши.  Утеплитель  укладывается изнутри кровли, а затем накрывается пароизоляцией. Если есть желание, тогда можно сверху изоляции еще закрыть или шпоном, или вагонкой, или чем-нибудь другим, подходящим для этих целей.

В заключении хочется отметить, что при расчете шатровых крыш нужно сделать правильно ее чертеж и очень тщательно рассчитать все, лист за листом. Профильные листы имеют на первой волне особую капиллярную канавку. Чтобы расчет шатровой крыши был сделан верно, нужно знать размеры основания и плюс – предполагаемый угол наклона скатов шатровой кровли.

Неправильно выполненный расчет стропильной системы шатровой кровли может привести к обрушению. Поэтому  такую сложную работу стоит доверить профессионалам своего дела.

Такая шатровая крыша, конструкция которой была продумана и рассчитана по всем правилам, будет построена легко и быстро. Она, несомненно, получится красивой и прочной, а прослужит своим владельцам не одно десятилетие.

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

• длина и ширина строения;
• высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

   При расчётах кровель очень часто используется известная теорема Пифагора

3. Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

1. Болгарку.
2. Пилу ручную и бензиновую.
3. Электролобзик.
4. Молоток.
5. Рубанок.
6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Что собой представляет шатровая крыша

Многие могут сказать, что шатровая кровля – это как раз та крыша, которая показана на фото выше. То есть это четыре одинаковых ската треугольной формы. На самом деле, на рисунке показан классический вариант кровельной конструкции данной модификации. Но это всего лишь один пример. И в его основе лежит дом квадратной формы.

Если говорить о шатровых конструкциях, то свое название они получили за счет того, что все скаты крыши упираются в одну точку, как у шатров. А скатов может быть несколько, но не меньше четырех. К примеру, если здание имеет круглую форму, то кровельную конструкцию можно соорудить из пяти или шести скатов. И это не предел. Просто чем больше скатов, тем сложнее конструкция. А так как многие частные дома имеют форму прямоугольную, то классическая модель здесь наиболее уместная.

Кровельная конструкция шатрового типа конструируется и формируется на принципе симметричности. Именно поэтому ее возводят над строениями, соответствующей формы – круглой, квадратной, шести-, восьмиугольной и так далее. В целом, нет проблем возвести ее и над прямоугольным зданием, как и показано на первом рисунке, но конструктивно это сложно, поэтому чаще всего в таких случаях предпочтение отдают вальмовой крыше.

Шатровая крыша над постройкой восьмиугольной формыИсточник landshaftdesign.org

Конструктивные элементы шатровой кровли

Устройство шатровой крыши – это несколько стандартных элементов. Далее будем разбираться с классической модификацией.

1. Конек шатровой крыши. Надо обозначить, что как такового конька, в классическом понимании этой конструкции, здесь нет. Есть так называемый коньковый узел. Это точка соединения верхних концов стропильных ног. Именно коньковый узел образует пик шатровой конструкции.
2. Скаты. В нашем случае их четыре. Формируются они стропилами и нарожниками. Последние это все те же стропильные ноги, только они упираются верхними концами не в коньковый узел, а в основные стропила. Поэтому нарожники имеют укороченную длину. Их количество определяется размерами ската. Чем больше по площади последний, тем больше нарожников придется устанавливать, чтобы обеспечить требуемую несущую способность крыши.
3. Свесы скатов. Они могут формироваться стропильной системой за счет выпусков стропил за пределы стен здания. Или при помощи кобылок – это короткие стропила, которые крепят к основным элементам стропильной системы, чтобы удлинить их.

Конструктивные элементы шатровой крышиИсточник obustroeno.com

Преимущества крыши шатрового типа

Кровельная конструкция шатрового типа достаточно сложна в проектировании и непроста в монтаже, во всяком случае, это трудоемкий процесс. Но архитекторы и дизайнеры говорят о том, что шатровые крыши являются обладателями достаточно серьезных преимуществ перед другими конструкциями. Ведь не зря они так популярны среди загородных застройщиков. В чем же заключаются эти преимущества:

1. Отличные аэродинамические качества. Они позволяют крыше такой формы справляться не просто с сильными ветрами, но и с ураганными порывами.
2. Возводить шатровую кровельную конструкцию можно под углом наклонов ската в пределах 20-50 °. Это решает проблему очистки крыши от снега. То есть при таком угле снежные осадки не задерживаются на кровле. А значит, чистить шатровую кровлю зимой необязательно.
3. Под крышей этого типа легко организовать мансарду. Правда, так как у такой крыши нет фронтонов, придется устанавливать мансардные окна. Впрочем, установить окна этого типа сегодня не является проблемой, так что это нельзя считать минусом в современном строительстве.
4. Оригинальная форма – всегда выделяется среди других видов крыш.

Беседка, покрытая шатровой крышей, оригинальный вариантИсточник nkkconsult.ru

Стропильная система

Стропильная система шатровой крыши, как и других типов крыш, может быть наслонной и висячей.

Более простой вариант монтажа – наслонная система. По центру дома есть дополнительные опоры для стропил, кроме мауэрлата и верхнего центрального узла. Для квадратного дома достаточно одной такой опоры: стойки, расположенной в центральной точке перекрытия.

Когда пролет между опорными точками больше 4,5 метров, под стропила для усиления ставят подкосы.

Гораздо сложнее устройство висячей системы. Висячие стропила используются на крышах с большими пролетами, когда невозможно ограничиться одной лишь центральной опорой.

При висячей системе опорой служат внешние несущие стены. Они создают распирающую нагрузку на крышу, для компенсации которой необходимо устанавливать между стропильными ногами стяжки-ригели (деревянные или из металла). Висячие стропила соединяются между собой в верхней точке, а вторым концом опираются на мауэрлатный брус.

• Мауэрлатный брус;
• Центральная стойка;
• Диагональные стропила (накосные);
• Центральные (соединяющие верхний узел с серединами мауэрлатных брусьев);
• Нарожники (короткие стропила, опирающиеся на мауэрлат и накосные стропильные ноги);
• Подкосы (дополнительные опоры стропил);
• Лежни, кобылки, другие дополнительные элементы;
• При большой площади скатов – боковые прогоны. Если крыша ломаная, прогоны присутствуют обязательно – проходят по линии перелома.

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

• длину дома;
• ширину дома
• высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

• длина дома: AB = DC = 9 м;
• ширина дома: AD = BC = 8 м;
• высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

MN = (АВ · MC) / АС

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см	Сечение бруса, мм	Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м	Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3	кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3
215	100х175	1	2,25	2,356	0,165	1	2,0	2,461	0,172
175	75х200	2	1,5	2,981 + 1,491	0,268	1	2,0	2,461	0,148
140	75х175	2	1,5	2,981 + 1,491	0,235	2	1,333	3,282 + 1,641	0,258
110	75х150	3	1,125	3,354 + 2,236 + 1,118	0,302	3	1,0	3,693 + 2,462 + 1,231	0,332
90	50х175	4	0,9	3,578 + 2,683 + 1,789 + 0,894	0,313	3	1,0	3,693 + 2,462 + 1,231	0,259
60	40х175	6	0,643	3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639	0,376	6	0,571	4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703	0,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.

Карнизный свес

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

EF / BC = AG / AD

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

• EF = (AG ∙ BC) / AD
• EF = (5,424 ∙ 8) / 4,924 = 8,812 м — для короткой стороны
• EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

• S = (EF ∙ AG) / 2
• S = (8,812 ∙ 5,424) / 2 = 23,9 м2 — для короткой стороны
• S = (10,006 ∙ 4,972) / 2 = 24,88 м2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м2.

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки. рмнт.ру

рмнт.ру

Информация

Шатровая крыша традиционной пирамидальной формы легко рассчитывается на нашем онлайн калькуляторе. Для расчёта нужно иметь лишь данные размера самого дома и точные размеры строительных материалов.

Онлайн калькулятор для шатровой крыши

Преимущества онлайн калькулятора

Чтобы произвести расчет четырехскатной крыши шатрового типа вручную, нужно иметь достаточный опыт в строительстве, уметь выполнять чертежи и представлять крышу, которая получится в результате.

Расчеты же на онлайн калькуляторе позволяют:

Особенности ввода исходных данных

Правильность расчетов зависят от ввода реальных, продуманных исходных данных. Вы должны точно решить, какого вида будет кровля четырехскатной шатровой крыши, и какие материалы будут использованы.

Справка: ширина металлочерепицы 118 мм (рабочая 110мм), длину можно заказать у производителя; размер гибкой черепицы зависит от ее вида.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
