Применение свай из канализационных пластиковых труб для возведения фундамента

Когда трубы – верное решение

Фундаменты, в которых в качестве опор используют трубы, относятся к разновидностям столбчатых оснований. Их закладывают согласно действующим правилам для несущих опор (СП 22.13330.2011).

Применение трубы, как изделия с точной геометрией формы, дает возможность создать столб с равномерным внутренним распределением действующих вертикальных нагрузок от здания.

Цилиндр, по сравнению с другими фигурами, имеет минимальную площадь наружной поверхности. Усилия выталкивания, возникающие в пучинистых грунтах в зимний период, не оказывают заметного действия на гладкие круглые элементы относительно небольшого сечения.

Установка свайного фундамента возможна на участках, где другие типы оснований не справятся с поставленной задачей. Нужно только правильно выбрать Ø и рассчитать количество точек опоры, принимая значения для вычислений из справочной таблицы:

Если геологические условия участка, рельеф местности, экономические соображения определяют лучшим вариантом проект основания со сваями, то от подвала, скорее всего, придется отказаться (хотя встречаются и такие комбинации).

Усиление жесткости свайного поля

С другой стороны, облегчается подведение и обслуживание технологических коммуникаций и систем жизнеобеспечения. Высота подъема над уровнем почвы обеспечивает защиту материалов венца дома от действия природной влаги, сезонных паводков и живых организмов.

При строительстве высокого фундамента из металлических труб, ему придают дополнительную жесткость с помощью профильной обвязки.

Столбы своими руками

В качестве корпуса (опалубки для бетона) столба используют разные виды стандартных труб, доступных для приобретения. По применяемым материалам трубчатый фундамент может быть изготовлен из таких заготовок:

  • стальные (металлические);
  • асбестоцементные;
  • бетонные;
  • пластиковые.

При значительном весе строения прочность материала приобретает существенное значение, и тогда целесообразно использовать именно металлические трубы, что увеличит несущую способность каждого элемента. Стальной корпус надежно защитит внутренний бетонный массив столба от окружающей влаги, деформирующих усилий, возникающих при движении грунта. Прочная оболочка не потребует дополнительной установки внутри арматурного каркаса.

Недостатком стального исполнения является то, что металл нужно надежно защищать от коррозии. При промышленном производстве винтовые сваи подвергают антикоррозийной обработке – не только красят, но и оцинковывают. В домашних условиях это сделать невозможно, поэтому применяют традиционные способы: битум и лакокрасочные покрытия.

У опоры, самостоятельно изготавливаемой из стальных труб расчетного Ø, нижний конец заваривают (для предотвращения поступления почвенной воды во внутреннюю полость). В зависимости от способа установки, свая может иметь плоскую пятку или заостренный для забивания или вкручивания конец.

Заготовка столбов

В качестве заготовок используют бесшовные трубы с толщиной стенки 4 мм – 5 мм и длиной на 0,1 м – 0,15 м больше расчетного значения (после спуска в скважину можно обрезать по уровню).

Если способом монтажа выбирается завинчивание, то длина одного элемента берется 2,5 м – 3 м. При чередовании плотных и рыхлых слоев грунта на участке на больших глубинах залегания, стальной столб может не достичь плотного упора и его нужно будет посадить глубже. В таком случае трубу можно нарастить при помощи электросварки.

Для того чтобы опору можно было достаточно легко обработать подручным инструментом и сваркой, и в то же время колонна обладала требуемой жесткостью выбирается сорт стали Ст 20 или 09Г2С.

Асбоцементные трубы

Высокая прочность к вертикальным нагрузкам, которую имеет конструкция опоры с использованием асбоцементных оболочек, обусловлена сочетанием круглой трубы, внутреннего стержня из бетона и арматурного каркаса. Такой материал доступен для приобретения практически во всех регионах и является бюджетным вариантом строительства.

Пример устройства основания из асбоцементных опор

При благоприятных геологических условиях столбчатый фундамент из труб своими руками устанавливают в пробуренные скважины, соответствующие Ø трубы, без необходимости обратной отсыпки непучинистыми материалами (песок, гравий). Нужную пятку формируют, приподнимая опалубку с залитым на 0,5 м бетоном.

На сыпучих сухих грунтах под каждую колонну засыпают песчано – гравийную подушку (смесь в пропорции 1/1) толщиной 0,1 м – 0,15 м.

Самостоятельное сооружение фундамента

Это описание не служит прямым указанием, а только рассказывает об общей последовательности работ. В каждом случае нужно учитывать индивидуальные особенности постройки. Столбчатый фундамент из пластиковых труб своими руками сооружается поэтапно:

  1. Подготовка строительного участка.
  2. Закупка инструментов и материалов.
  3. Разметка участка под фундамент.
  4. Бурение скважин для свай.
  5. Размещение ПВХ труб.
  6. Установка арматурного каркаса.
  7. Заливка бетонного раствора.
  8. Обратная засыпка.

В первую очередь площадку очищают от мусора, снимают плодородный слой, одновременно удаляя всю растительность.

Для работы потребуются:

  • Трубы ПВХ, желательно предназначенные для наружной канализации (оранжевые).
  • Компоненты для бетонного раствора.
  • Арматура сечением 8–10 мм.
  • Арматура с гладкой поверхностью сечением 6 мм.
  • Вязальная проволока.

Понадобятся такие инструменты:

  • Лопаты разного вида.
  • Садовая тачка.
  • Бур для подготовки скважин.
  • Лазерный уровень.
  • Приспособления для подготовки бетона.
  • Нож и ручная ножовка.
  • Несколько ведер.

Разметка

Потребуется 2 геодезические рулетки, колышки (подойдут обрезки арматуры) и бечевка. С помощью колышков и бечевки размечают точки установки свай.

Например, нужно сделать разметку под дом 4х4 м. Сначала вбивается один колышек. Отступив от него на 4 м, следует установить еще один. Для третьего нужно рассчитать длину диагонали. Пригодятся школьные знания, в частности теорема Пифагора.

Разметка под фундамент

Последний колышек размещаем по диагонали, как и третий. Проверяем расстояние между 3 и 4 отметками. При площади основания 4х4 допустима погрешность до 5 мм. К колышкам привязывают бечевку и отмечают центр сторон квадрата, где обязательно нужно установить сваи.

Подготовка скважин

Отверстие нужно делать строго вертикально.

Подготовка скважин

В скважины вертикально устанавливаются трубы. Их следует выставить по уровню. Пустоты вокруг заполняют почвой.

Установка труб

Когда все сваи будут установлены, выравнивают их вершины. На первой трубе отмечают нужную высоту фундамента. Используя простой гидроуровень, метку переносят на другие сваи.

Выравнивание труб по высоте

По разметке обрезают трубы болгаркой.

Обрезка труб

Когда все сваи обрезаны по размеру, следует проконтролировать их высоту.

Армирование и бетонирование

Сгибают и связывают прутья арматуры, формируя каркас в виде треугольной конструкции. Опускать в трубу нужно так, чтобы до стенок оставался зазор 2–3 см.

Создание арматурного каркаса

Подготавливается бетонный раствор, желательно гравий заменить мелкой галькой. Заливают бетон и уплотняют его вибратором.

Как сделать пятку на свае

В свайном основании дома утолщение (пятка), расположенная на нижней части опоры, намного увеличивает его эффективность. Такой конструкционный элемент позволит свае лучше опираться на грунт, и одновременно будет удерживать ее в почве.

Свая с пяткой

Сформировать и вылить пятку можно, если использовать специальный бур, который удаляет объем почвы большего диаметра. В скважину его опускают в сложенном состоянии. Внизу устройство раскрывается, создавая нужно расширение, а срезанная почва попадает в емкость. Когда спецбур вынимают, его плечи убираются, и выбранная почва переносится на поверхность.

Полученное расширение на нижней части опоры заливается бетонным раствором до того, как трубы будут опущены в скважину.

Самодельный спецбур для создания пятки

Если торопиться некуда, то сваи желательно подготовить осенью, а уже начинать строить дом лучше весной. На протяжении зимнего времени опорные элементы осядут, и будет хорошо видно, как они установятся по высоте. А когда полностью окрепнет бетон, можно без опаски сооружать ростверк и дальше проводить строительные работы.

Ростверк

Любой свайный фундамент требует создания единого несущего пояса, его называют ростверком. Этот элемент делается разными способами, выполняет декоративную и заградительную функцию. Он соединяет в единую конструкцию все установленные опорные элементы. Ростверк, кроме того, служит как основание для наружной отделки, для устройства теплоизоляции и защиты стен от влаги.

К сооружению ростверка приступают сразу же после застывания бетона, поскольку столбчатый фундамент нельзя оставлять без нагрузки на длительное время (столбы могут деформироваться).

Сооружение ростверка

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

  • Ленточный – классический вариант.
  • Свайный – для сложных рельефов и грунтов.
  • Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

  • возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
  • эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
  • обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

  • сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
  • здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

  • пучинистых грунтах;
  • в заболоченных местностях;
  • при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным. Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

  • устойчивость и отсутствие деформаций;
  • повышенная прочность за счет монолитности и прочности арматуры;
  • устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
  • возможность строительства на подвижных грунтах;
  • отличная гидроизоляция.

Нюансы обустройства столбчатого фундамента

Идея возвести фундамент дома столбчатый из труб весьма привлекательна с точки зрения практичности. Этот способ менее затратный в плане финансов и трудовых ресурсов, можно обойтись без привлечения спецтехники и вести работу поэтапно. Применение экономичного варианта возможно при условии возведения легкой постройки. Среди ограничений по обустройству столбчатой опорной конструкции выделяют перепад высот, превышающий 2 м, и проблемную геологическую ситуацию, когда существует риск смещения пластов.

Глубина залегания фундамента меняется в зависимости от свойств почвы и общей массы будущего сооружения. Столбы из труб устанавливаются обязательно на одном уровне. Это касается не только верхней части опор, но и нижнего края. Равномерно распределить нагрузку на трубы столбчатого фундамента помогает оформление ростверка. Для деревянных домов больше подходит конструкция из прочного бруса, одновременно играющая роль закладного венца. Если столбчатое основание устанавливается в местности с низким уровнем промерзания почвы в качестве альтернативы полноценного ленточного фундамента, ростверк формируется с небольшим углублением в грунт.

Характерные черты столбчатого фундамента:

  • Обязательные места установки труб: по углам здания, в точках примыкания или пересечения перегородок.
  • Расстояние между опорами составляет 1,0-2,5 м и рассчитывается по результатам определения общей массы будущей постройки.
  • Промежуток между почвой и высоким ростверком для легких сооружений составляет 40-80 см.
  • Часто затопляемый грунт требует возвышения столбчатого фундамента над землей до 1-2 м.
  • Основание дома из труб делает невозможным обустройство подвала.

Замечание! Участки, где планируется дополнительная нагрузка (печь или камин, крыльцо или терраса) оборудуются локальными столбами, не имеющими связки с общим ростверком.

Рекомендации для надежного фундамента из железных труб

  • Следует позаботиться о том, чтобы армирование углов было выполнено максимально качественно. Необходимо забивать предварительно подготовленную арматуру и в сам угол, и непосредственно в тех местах, которые по той или иной стене максимально приближены к месту их пересечения.
  • Гидроизоляция фундаментной плиты подразумевает заливку 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты, и только сверху заливается основная часть фундаментного основания.
  • Если вы не знаете, какая нужна арматура для ленточного фундамента – воспользуйтесь услугами специалистов. Они проведут расчеты арматуры, которая будет выдерживать все нагрузки здания.
  • В случае расположения постройки в районе с резкими перепадами температуры или в регионе с неустойчивым типом грунта желательно выполнять устройство монолитной фундаментной плиты из нескольких элементов, скрепленных деформационными швами.
  • Чтобы шведская фундаментная плита не деформировалась от влаги и мороза – должна присутствовать дренажная система по всему периметру фундамента.
  • В процессе установки фундамента возникает вопрос: «Можно ли сваривать арматуру для фундамента»?

Сваривание арматуры возможно только в определённых случаях, ведь сама технология весьма специфична и имеет негативные последствия. Сварка металла ведет за собой частичное нарушение своей структуры, а значит снижается прочность и жесткость конструкции.

Важно, чтобы после заливки бетоном трубный фундамент полностью застыл. Чтобы он быстрее «схватился» – запрещается проведение любых работ на строительных площадках

Для полного застывания раствора требуется не менее двух недель

После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций

Для полного застывания раствора требуется не менее двух недель. После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций.

Строительство фундамента из пластиковых труб

К возведению основания приступают после расчистки и подготовки территории.

Весь процесс строительства подразделяется на следующие этапы:

    1. Разметка: в соответствии с проектом на участке отмечают местоположение столбов. Обычно они размещаются вдоль несущих стен с шагом 1,5 – 2 м, а также в местах их пересечений.
    2. Выемка грунта: согласно нанесенной разметке в грунте проделываются отверстия под опоры будущего столбчатого фундамента. С этой целью применяют обычный бур или бур ТИСЭ. Последний снабжен откидным ножом, который приводят в рабочее положение на завершающем этапе – когда скважина почти готова. При вращении бура ТИСЭ его нож под собственным весом опускается, благодаря чему придонная часть скважины становится большей в диаметре, чем ее ствол. Этим приемом достигается увеличение площади подошвы опорного столба фундамента, а удельное давление на грунт, соответственно, становится меньше. Диаметр и глубина столбов рассчитываются на этапе проектирования и зависят от веса здания и гидрогеологическоой обстановки. При строительстве частного дома скважины для столбчатого фундамента обычно имеют диаметр от 150 до 250 мм.
    3. Устройство подушки: на дно каждого выполненного отверстия засыпают 15-сантиметровый слой крупнозернистого песка или песчано-щебеночной смеси. Благодаря высокому коэффициенту фильтрации такая подушка, в отличие от обычного грунта, не впитывает влагу. Кроме того, она обеспечит равномерную передачу нагрузки на грунт. Если скважина была выполнена по методу ТИСЭ, песчаную засыпку на ее дне делать не следует.
    4. Установка пластиковой трубы: трубы из ПВХ одновременно играют роль гидроизоляции и опалубки. В обычную скважину они заводятся до упора. При установке в скважину ТИСЭ трубу опускают до тех пор, пока ее нижний конец не достигнет начала более широкой придонной камеры.

  1. Монтаж арматурного каркаса: при изготовлении каркаса арматурные прутья диаметром 10 – 12 мм связываются так, чтобы они образовывали ребра параллелепипеда с основанием в виде равнобедренного треугольника или квадрата. Для этого рабочая арматура привязывается к треугольным или квадратным хомутам, которые изготавливаются путем сгиба из более тонких 6-миллиметровых стержней. Для связывания арматуры применяется отожженная проволока круглого сечения диаметром 1 мм и специальный инструмент – крючок. Размеры поперечного сечения каркаса должны быть такими, чтобы после его монтажа стержни рабочей арматуры отстояли от ПВХ-трубы на 30 мм.
  2. Заливка: после того как опалубка для столбчатого фундамента из пластиковых труб и армкаркас будут установлены, в скважины заливают бетон, марка которого также должна быть указана в проекте.

На завершающем этапе поверх опорных столбов устанавливают стальные или деревянные балки ростверка. Часто этот элемент, как и монолитный ленточный фундамент, делают из армированного бетона прямо на месте.

Видео о пластиковых трубах для столбчатого фундамента.

Столбчатый фундамент для дома из труб ПВХ

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Преимущества и условия возведения столбчатого фундамента

Столбчатый фундамент из труб ПВХ – один из самых экономичных вариантов. В процессе возведения отпадает необходимость производить трудоемкие и длительные земляные работы, использовать тяжелую технику и дорогостоящие приборы. Для небольшого дома столбчатый фундамент можно смонтировать за неделю. Для возведения столбчатого фундамента необходимо небольшое количество материалов, которые стоят в большинстве своем недорого.

С ролью надежного основания для всех частей дома и перераспределения нагрузки он справляется отлично. На глубокопромерзающих грунтах рекомендован именно этот фундамент. На участках сильного промерзания под весом тяжелого здания и монолитных бетонных лент почва начинает выступать. В таких условиях столбчатое основание в сравнении с ленточным или плитным лучше удерживает здание и охраняет его от деформации так как давление на грунт происходит не по всему периметру.

Рекомендован столбчатый фундамент и для участков со сложными грунтами: песок, глина. В непосредственной близости водоемов, на территориях с высокой вероятностью подтопления из-за таяния снега или обильных дождей этот фундамент тоже будет самым лучшим вариантом.

Наличие свободных промежутков между опорами позволяет намного быстрее и проще подводить коммуникации, включая водопровод и канализацию. При ремонте отпадает необходимость копать дополнительные ямы, разбирать участки и элементы фундамента.

Столбчатый фундамент можно построить из разных материалов, но опоры из труб ПВХ имеют несколько преимуществ:

  • Высокая надежность.
  • В отличие от металлических, не разрушаются от коррозии.
  • От асбестовых выгодно отличаются безопасностью для здоровья человека.

Из недостатков этого фундамента можно назвать неспособность выдержать тяжелое здание

Прежде, чем приступать к возведению, крайне важно провести расчеты. Построить обширный подвал в доме со столбчатым фундаментом тоже не получится

Как сделать столбчатый фундамент из пластиковых труб своими руками?

Прежде, чем начать работы по возведению фундамента, необходимо определить глубину его залегания. Она зависит от нескольких факторов:

  • Толщина промерзания грунта зимой.
  • Фактическое расположение грунтовых вод.
  • Особенности грунта и местности.
  • Вес дома.

При возведении столбчатого фундамента из пластиковых труб своими руками начинают с подготовки участка. Место, выбранное для постройки, необходимо расчистить и выровнять. С использованием уровня или теодолита проводится трассировка участка

При помощи колышков, которые устанавливаются на месте будущих углов, и веревки осуществляется разметка. Любые возвышения необходимо выровнять. По периметру стен вырывается неглубокая траншея, в которой определяются точки размещения столбов.

Расстояние между столбами зависит от особенностей постройки, но оно не должно превышать двух метров. Столбы устанавливаются на углах дома, под капитальными стенами и перегородками.

Если в доме запланирована веранда, терраса или другие пристройки, для них необходимо сделать отдельный фундамент. Это позволит избежать деформаций из-за неравномерной усадки строения.

На дно шурфов насыпается слой песка и щебня, которые станут дренажной подушкой. Сверху укладывается гидроизоляция: рубероид или плотная полиэтиленовая пленка. После этого в шурф можно опускать трубы ПВХ. В трубу сначала заливают бетонную смесь на 30 см. После этого трубу нужно слегка приподнять и дать бетону немного растечься по рубероиду. Так вы получите более надежное основание.

После того, как залитая смесь немного схватится, трубу нужно вдавить до упора. Теперь можно устанавливать прутья арматуры

Их тоже важно вдавить в основу до упора. По длине прутья должны выходить из трубы, чтобы потом было проще крепить ростверк

Заключительный этап – заливка бетонной смесью свободного пространства в трубе. Бетон требует утрамбовки. Для этого можно использовать специальный вибратор либо просто помешать палкой. Пузырьки воздуха выйдут наружу, и фундамент будет крепче. Свободное пространство вокруг трубы для увеличения устойчивости следует засыпать влажным песком.

Столбчатый фундамент из труб ПВХ своими руками

При наличии болотистого грунта возведение ленточного или плиточного основания невозможно. Решить проблему поможет пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками. Этот тип основания оптимален при строительстве сооружения на проблемной почве.

Преимущества конструкции

Сваи из пластиковых труб имеют несколько неоспоримых плюсов:

  • Доступная стоимость;
  • Защита бетона от разрушительного воздействия подземных вод;
  • Высокие показатели жесткости, прочности и устойчивости к внешним факторам;
  • Небольшая масса.

К минусам можно отнести тот факт, что пластиковые трубы могут лопнуть от расширения во время морозов.

Основание из труб ПВХ не предусматривает обустройство цокольного помещения или подвала, поэтому его применение для постройки жилого дома не всегда оправдано.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

  • Лопата;
  • Мастерок;
  • Ручной миксер или бетономешалка;
  • Бур;
  • Строительный уровень и рулетка;
  • Черный маркер;
  • Емкости для раствора (большие ведра);
  • Шнур;
  • Кувалда;
  • Болгарка.
  • Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
  • Щебень мелкой фракции;
  • Деревянные колышки;
  • Цемент марки м300 или м400;
  • Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

  1. Незаглубленное (до 50 см);
  2. Мелко заглубленное;
  3. Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Нанесение разметки

Разметка наносится в определенной последовательности:

  1. Установить колышки по периметру будущего основания, сделав отступ 100 см;
  2. Используя уровень строго горизонтально натянуть между ними шнур;Разметка на участке
  3. В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
  4. На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;

В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.

Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;

Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

: Фундамент для подсобного помещения

Возможные ошибки и способы их исправления

Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:

  • Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
  • При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

Как выбрать диаметр обсадной трубы

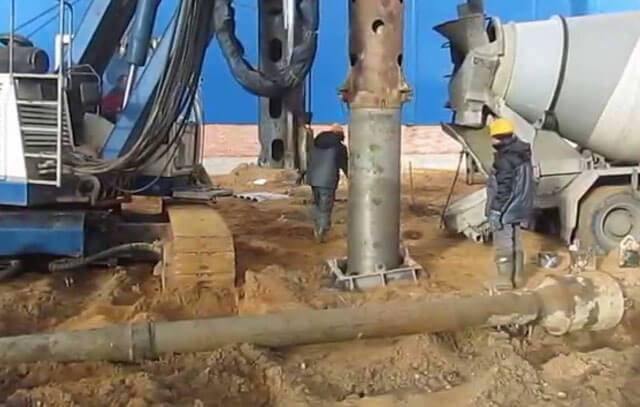

Специализированные каталоги содержат перечень диаметров обсадных труб для буронабивных свай. Для указания данных параметров имеется специальная маркировка; также их описывает техническая документация по внешнему и внутреннему диаметру. Это дает возможность очень точно подгонять трубы под изготовляемую скважину, для чего имеются определенные международные стандарты. Для маркировки внешнего диаметра могут использоваться обозначения 620 – 2500 мм, для внутреннего – от 640 до 2580 мм.

Чтобы увеличить производительность водонапорной скважины, приобретение труб значительного диаметра не всегда является хорошим вариантом — все равно через нее не сможет пройти больше воды, чем способен принять наружный водопровод или поставить водоносный слой

При выборе изделия подходящего диаметра важно добиваться соответствия с пропускными характеристиками скважины

По ходу бурильных работ рекомендуется делать частые паузы для поднимания бура и выборки осыпавшегося грунта. Когда работа по бурению завершена, потребуется еще около трех дней на вывод почвенной жижи и откачивание воды. Эти обязательные к исполнению мероприятия как нельзя лучше способствуют обустройству требуемого расширения: как результат, вода в скважину сможет поступать в большем объеме.

Для изготовления глубоких колодцев до 15 м для буронабивные сваи с обсадной трубой можно использовать арендованное оборудование. Оно состоит из бура, упорной треноги, вращательного ворота и соединительных элементов, фиксирующих трубы. Схожая буровая технология используется, когда закладывается фундамент: для укрепления стенок подойдет оптимальный способ. Если подобные мероприятия покажутся трудными для самостоятельной реализации, то можно ограничится только подготовкой участка, пригласив для основных работ специализированную бригаду.

Расценки на подобные услуги могут отличаться, на что влияет целый ряд факторов. Компанией, реализующей данную работу, обычно предоставляется смета и отчетные документы с указанием местных тарифов. В них входят затраты на приобретение и транспортировку необходимых материалов к месту работы.

В стоимость работы по монтажу буронабивных свай входят следующие пункты:

  • Разработка проектной документации.
  • Материал, из которого изготовлены трубы.
  • Используемая в этом случае технология.
  • Глубина и ширина бурения.
  • Геологические особенности участка.
  • Требования по скорости реализации заказа.
  • Состояние оборудования.
  • Сколько нужно скважин.

Каждый и способов имеет свои достоинства и недостатки, которые учитываются при подборе наиболее оптимального варианта в конкретном случае. Бетонирование свай в обсадной трубе в этом отношении является очень универсальным методом, поэтому его и предпочитают в большинстве ситуаций.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
