Теплоаккумулятор своими руками: делаем теплоаккумулятор для отопления пошагово

Изготовление бака

Теплоаккумулятор для твердотопливного котла можно изготовить своими руками как в форме цилиндра, так и квадратной или прямоугольной формы. Однако первый вариант является лучшим. Для его изготовления стоит взять обычный листовой металл с толщиной 4-9 мм. Выгнуть такой металл в цилиндр в домашних условиях очень сложно. Поэтому стоит обратиться в металлообрабатывающие компании. Там проведут прокатку материала и сделают качественные швы, придерживаясь нарисованной схемы.

Проще изготовить своими руками прямоугольный бак. Изготовление включает такие этапы:

1. Подключение болгарки к электросети и разрезание металла на прямоугольники согласно своей схеме.
2. Установка своими руками двух вертикальных сторон под углом 90°. Для их фиксации можно использовать большие тяжелые предметы. Могут подойти бочки.
3. Выполнение точечной сварки в нескольких местах.
4. Проверка правильности угла и при необходимости коррекция.
5. Сварка двух стенок. Шов следует делать как извне, так и изнутри.
6. Приваривание всех остальных частей.
7. Наваривание на каждую сторону 4-5 ребер жесткости. Такие ребра можно было бы не приваривать на бак с объемом, меньшим 5 куб. м. Если будет использоваться цилиндрическая емкость, то ребра жесткости необходимы на верхней и нижней стороне.

Поскольку теплоаккумулятор для котла будет большим, на верхней стороне стоит сделать крышку. Диаметр крышки — 60 см. Ее толщина должна в два раза превышать толщину основного материала. Таким образом, можно будет залезать/вылезать из бака и варить его изнутри. Крышка должна закрываться герметично. Для этого в конце всех работ на стыки наклеивают своими руками резиновую втулку.

Некоторые пытаются использовать в качестве основной емкости пластмассовые бочки. Они не подходят, так как рассчитаны на невысокую температуру. Исключение составляют изделия, в маркировке которых указано «способность выдерживать температуру, равную 100 °С».

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у которых площадь котла очень ограничена, предлагаем сделать цилиндрический аккумулятор тепла из пропановых баллонов.

Импровизированный аккумулятор тепла, подключенный к водогрейному котлу.

100-литровая конструкция, спроектированная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

• разряжать твердотопливный котел при его перегреве, поглощая лишнее тепло;
• Для нагрева воды для бытовых нужд;
• В случае, если котел TH просохнет, следует позаботиться о том, чтобы дом прогрелся в течение 1-2 часов.

Так выглядит накопительный бак без футеровки из баллонов

Для постройки резервуара для хранения вам потребуются:

• 2 стандартных пропановых баллона;
• Не менее 10 м медной трубы Ø 12 мм или гофрированной трубы из нержавеющей стали того же диаметра;
• Соединители и защитные гильзы для термометров;
• Утеплитель из базальтовой ваты;
• крашеный металл для облицовки.

Отвинтите клапаны от баллона и срежьте ножом крышки, заливая их водой, чтобы избежать взрыва остатков газа

Медная трубка осторожно сгибается в спираль вокруг другой трубки соответствующего диаметра. С этого момента действуйте следующим образом:

1. На основании представленного чертежа просверлите отверстия под разъемы и термометрические гильзы в будущем тепловом аккумуляторе.
2. Закрепите несколько металлических скоб для крепления теплообменника ГВС внутри исполнительных механизмов с помощью сварки.
3. Поместите цилиндры друг на друга и сварите их.
4. Поместите катушку внутрь получившейся емкости, пропустив концы трубки через отверстия. Для герметизации этих мест следует использовать сальниковую набивку.
5. Прикрепите дно и крышку.
6. Установите воздухоотводчик на крышку и штуцер сливного крана снизу.
7. Приварите кронштейны к обшивке. Сделайте их разной длины, чтобы готовое изделие получилось прямоугольным. Сгибать облицовку полукругом было бы неудобно и некрасиво.
8. Утеплить бак и затянуть облицовку саморезами.

Подключение бака к котлу ТТ без циркуляционного насоса

Особенность конструкции этого теплового аккумулятора в том, что он подключается к твердотопливному котлу напрямую, без циркуляционного насоса. По этой причине для соединения используются стальные трубы диаметром 50 мм, расположенные с уклоном, а теплоноситель циркулирует самотеком. За буферной емкостью установлен насос + трехходовой смесительный клапан, подающий воду в радиаторы.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Создаем теплоаккумулятор своими руками

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

• тепловая мощность, необходимая для обогрева жилых помещений дома;
• промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 С. а в отопительном контуре не более 60 С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (30С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

• Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
• Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

• Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
• Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

• бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
• материал для теплоизоляции. Отлично подходит минеральная вата;
• клейкая лента;
• медные трубки для изготовления змеевика;
• бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Система патрубков

В готовой металлической емкости сверлят дырки для приварки патрубков. Их должно быть много:

1. 3 для термометров (их рассредоточивают на одной боковой стороне).
2. 2 для термодатчиков. Диаметр этих штуцеров — 0,5 дюйма;
3. 4 штуцера для двух змеевиков. 2 из них размещают в самом верху. 2 – недалеко от дна. Диаметр ¾ дюйма. Эти патрубки нужно делать двухсторонними. Они должны торчать с обеих сторон стенки.
4. 2 патрубка для подачи и отвода холодной воды в сам бак. Диаметр — ¾ дюйма. Благодаря этому можно будет охлаждать бак в случае его перегрева.
5. 2 на верхней стороне. Диаметр — 1 дюйм. Один предназначен для магниевого анода, другой для монтажа группы безопасности.
6. 1 патрубок в дне для слива воды и всей грязи. Диаметр — ¾ дюйма. Большинство времени он будет просто заглушенным.

После приварки патрубков внутреннюю поверхность шлифуют, очищают, обрабатывают с помощью раствора ортофосфорной кислоты, наносят своими руками до 6 слоев грунтовки и несколько слоев термостойкой краски.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

• бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
• материал для теплоизоляции. Отлично подходит минеральная вата;
• клейкая лента;
• медные трубки для изготовления змеевика;
• бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆t

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Особенности установки и схема подключения аккумулирующей емкости

Схема подключения теплоаккумулятора

Для подключения к системе отопления теплоаккумулятора необходимо правильно выбрать его месторасположение. Лучше всего, если он будет стоять в непосредственной близости от котла. В таком случае температура теплоносителя будет высокой, что положительным образом скажется на скорости нагрева воды в емкости.

Также следует изготовить постамент для него, так как общая масса заполненного теплоаккумулятора будет довольно высока. В нашем случае она будет приблизительно равна 2,1 т. В частном доме для этого нужно подготовить отдельный фундамент. Если в системе отопления с теплоаккумулятором предусмотрено горячее водоснабжение — в помещении следует провести водопровод. Он подключается к баку через запорную арматуру. Увы, но не существует пока общих схем изготовления теплоаккумулятора для отопления. Чаще всего руководствуются личным опытом.

Этапы изготовления

Рассматривая, как сделать теплоаккумулятор самостоятельно, необходимо обратить внимание на требования к емкости – она должна быть достаточно прочной, чтобы выдерживать рабочее давление в системе, этот параметр обычно составляет 3 атмосферы. Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии

Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии.

Прежде чем изготавливать накопитель тепловой энергии, определитесь, каким образом он будет задействован в схеме. Обычно тепловой накопитель устанавливают в качестве гидравлического разделителя. В этом случае в него врезаются четыре штуцера. Для удобства подключения длина штуцеров должна быть больше толщины утеплителя.

ТА со врезанными штуцерами

Пару штуцеров врезают в верхней и нижней части со стороны котла, вторую пару – симметрично на противоположной стороне, к ним будет подключен отопительный контур. К патрубкам, установленным в нижней части емкости, подсоединяются тройники с термометрами.

Емкость с установленными штуцерами следует обмотать фольгой, создав отражающий слой. Поверх крепится термоизолятор. Рулонный материал можно закрепить при помощи проволоки, затягивая петли путем скручивания свободных концов.

Сделанный теплоизоляционный слой желательно закрыть кожухом, для изготовления которого подойдет тонкая жесть.

Вывод

Даже простейший теплоаккумулятор для котлов отопления способен значительно усовершенствовать отопительную систему с твердотопливным котлом. Его установка дает возможность несколько часов поддерживать комфортный уровень температуры в доме, затушив огонь в котле. Отапливать дом приходится реже, за счет чего снижаются расходы на энергоноситель.

Обзор моделей

Заводской теплоаккумулятор

В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы — медь или оцинкованная сталь.

Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН.

Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне

Особо следует обратить внимание на конструкцию, а в частности — на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя

Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.

• Равномерный нагрев воды по общему объему;
• Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
• Минимальные тепловые потери от стенок корпуса.

Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.

В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы — входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.

Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать — установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.

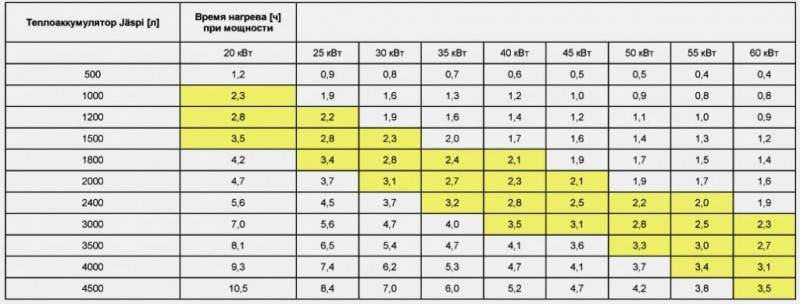

Расчет объема теплоаккумулятора

При расчете теплоаккумулятора для твердотопливного котла нужно выбрать наиболее подходящий накопитель тепла по следующим показателям:

1. Количества тепла, необходимое для отопления дома.
2. Продолжительности простоя котла.

Например, для отопления дома площадью в 200 кв. м. и  ГВС с косвенным бойлером на 50 л нужно создавать 33 кВт/час тепла. Если котел будет простаивать 6 часов, то теплоаккумулятор должен отдать за это время 33*6 = 198 кВт. До выключения прибора он должен накопить такое количество тепла.

По системе отопления может циркулировать теплоноситель с температурой 65, 70 или 85 °С. Пусть в схему радиаторов будет поступать вода, нагретая до 70 °С. Из котла может поступать вода, нагретая до 110 °С. Ее температура будет составлять 95 °С. Такую же температуру будет иметь нагретая вода в теплоаккумуляторе. Разница температур составляет 25 °С.

При охлаждении до такой температуры 1 л воды потеряет 0,0012*1*25 = 0,03 кВт. Цифра 0,0012 является удельной емкостью воды, выраженной в кВт/(кг*°С). Цифра 1 – это вес 1 л воды. Чтобы накопитель тепла смог отдать 198 кВт, нужно, чтобы его объем составлял 198/0,03 = 6 600 л. Это составляет 6,6 куб м. Такой объем имеет цилиндр высотой 2,5 м и диаметром 1,8 м.
