Какие бывают размеры панелей для строительства панельного дома: толщина, длина, ширина

Дом из железобетоных панелей

Уже стало давней традицией возведение различных строительных объектов из таких конструкций, как стеновые ЖБИ панели, плиты перекрытия, фундаментные блоки. Сейчас появилась возможность построить дом из железобетонных материалов по специально разработанному проекту.

В сборном строительстве зданий особенно востребованы стеновые ЖБИ панели. Это сложные конструкции, обладающие высокой прочностью, звукоизоляцией, теплоэффективностью. Современные стеновые панели выпускаются в готовом виде, практически не требуют дополнительной декоративной отделки и придают зданию современный архитектурный стиль. По конструктивным особенностям стен сборное строительство делится на два вида: крупнопанельное и крупноблочное. В крупноблочных домах несущую и ограждающую функцию выполняет стена из блоков. В крупнопанельных зданиях несущей и ограждающей основой служат стеновые панели.

Преимущества крупнопанельного строительства

1. Быстрые темпы строительства.
2. Длительный эксплуатационный срок зданий.
3. Стойкость конструкций к статическим и динамическим нагрузкам.
4. Влагостойкость.
5. Универсальное применение плит для строительства объектов различного назначения.

Недостатки крупнопанельного строительства

1. Тяжелый вес (устраняется с помощью легких заполнителей).
2. Более низкая звуко- и теплоизоляция по сравнению с кирпичными домами.
3. Необходимость использования спецтехники для перевозки и установки.
4. Отсутствие возможности контроля износа строительных конструкций для раннего выявления и устранения дефекта.

Дома, построенные из стеновых ЖБИ панелей, обладают большой сопротивляемостью статическим и динамическим нагрузкам, а также стойкостью к действию физико-химических и биологических факторов.

Преимущества

Плиты перекрытия сборные железобетонные обладают определенными достоинствами и недостатками. Плюсов их использования в монтаже различных зданий гораздо больше, поэтому разные типы изделий активно применяются в строительстве тех или иных объектов.

Основные достоинства плит перекрытия:

• Правильные геометрические размеры, ровность и гладкость плит – что значительно облегчает расчеты, монтаж, дальнейшую отделку поверхностей.
• Простота выполнения конструкции – не нужно ни монтажных опор, ни опалубки, плиты легко и просто монтируются в любую конструкцию.
• Скорость выполнения работ – сразу после установки плиты можно эксплуатировать (а не выжидать, как в случае с заливкой бетоном, 28 дней).
• Возможность нагружать плиту сразу же после завершения монтажа.
• Прекрасные звукоизоляционные и теплоизоляционные характеристики.
• Высокие показатели прочности, надежности, жесткости.
• Более легкий монтаж различных коммуникаций – когда выполняется сборное железобетонное перекрытие из многопустотных плит, в отверстиях которых можно прокладывать кабеля, трубы и т.д.

Из недостатков применения плит в строительстве стоит отметить лишь необходимость в привлечении спецтехники для монтажа и возможные проблемы с доставкой. Но эти минусы условны, так как производством плит занимаются многие предприятия не только в Москве, да и в регионах, а аренда крана не представляет сложностей.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

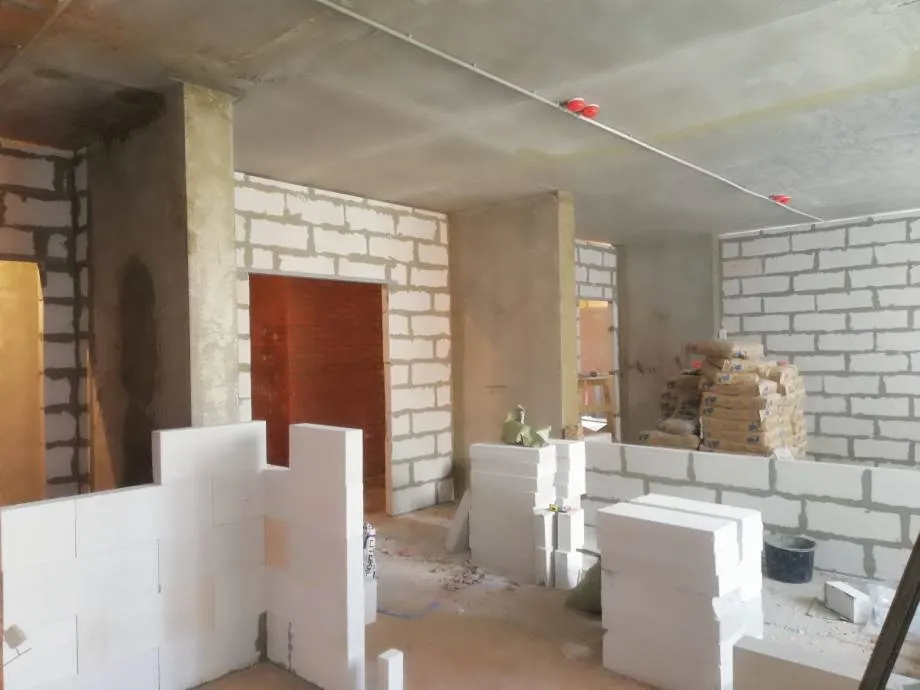

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

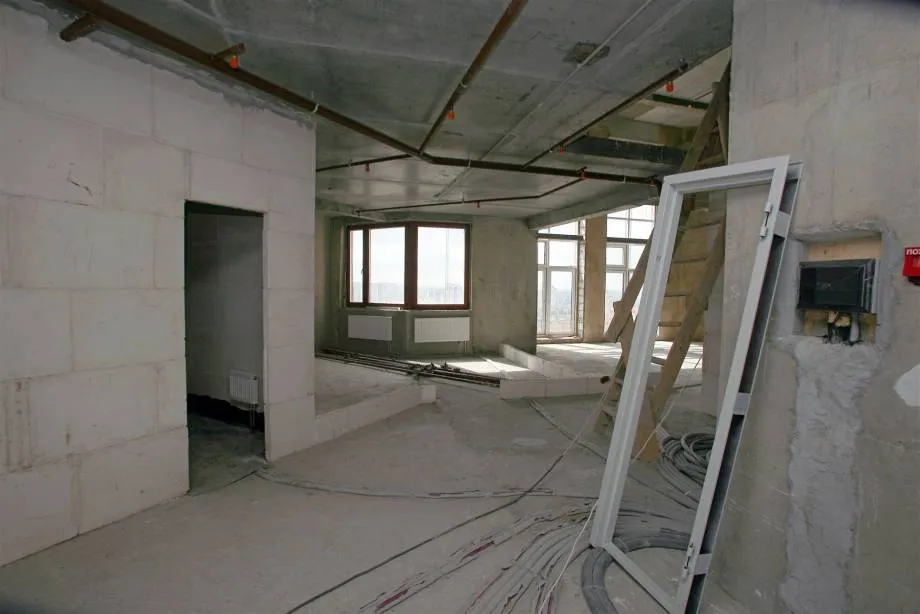

Как отличить несущую стену панельного дома от перегородки

При перепланировки квартиры необходимо точно знать, где расположены несущие стены, которые нельзя трогать, а где просто внутренние перегородки, которые можно снести, перенести и т.д.

И так, продолжим.

Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Я уже говорил о толщине несущих стен, она начинается от 120мм. Поэтому берем линейку и меряем стену, если больше или равна 120мм, то эта стена несущая, если меньше, то перегородка.

Таким методом можно довольно точно определить вид стены, так как в большинстве случаев панели панельного дома имеют стандартные размеры, но необходимо помнить, что толщина стены замеряется без отделочных слоев, т.е. без штукатурки, обоев, дополнительных внутренних утеплителей и так далее.

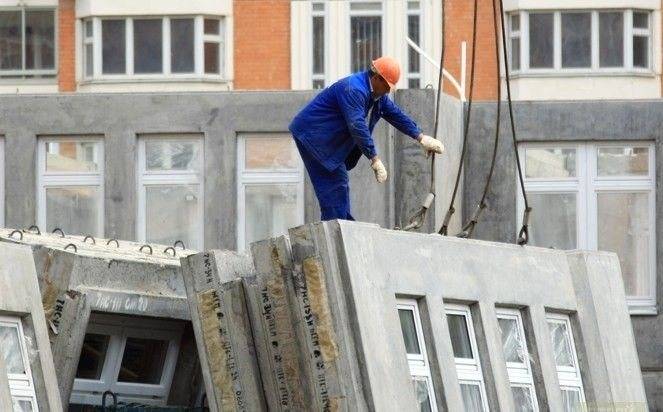

Наружные стеновые ЖБИ панели: виды и их характеристики

Эти ЖБИ чаще всего изготавливают высотой на один этаж и длиной на одну или две комнаты. Железобетонные стеновые панели оснащают подъемными петлями, облегчающими монтаж, и закладными элементами, которые обеспечивают удобную связь конструктивных элементов здания.

Однослойные

Для изготовления этой продукции обычно используют конструктивно-теплоизоляционный автоклавный ячеистый бетон или бетон, изготовленный с использованием пористых заполнителей. По контуру эти ЖБИ усиливают сварной арматурной сеткой, над оконными проемами – объемным каркасом.

С внешней стороны такие панели защищают цементно-песчаным раствором, а с внутренней – паропроницаемыми декоративными растворами. Толщина защитного слоя определяется климатическими условиями региона. Снаружи стену отделывают керамическими, стеклянными, каменными плитками, дроблеными каменными материалами.

Однослойные панели из легких или ячеистых бетонов обычно применяются в регионах с теплым или умеренным климатом. В холодных районах использование таких ЖБИ экономически нецелесообразно из-за большой толщины стен, которая необходима для обеспечения эффективной теплозащиты внутреннего пространства. В регионах с влажным климатом и сильными ветрами наружную часть дома защищают плотным толстым защитным слоем, листовыми или плитными влагостойкими материалами.

Размеры панелей ПВХ потолочные

Выбирая пластиковый профиль для потолка, следует не только обращать внимание на внешний вид желаемого материала, но и соотносить его габариты с конфигурацией и размерами помещения. Стоит отдать предпочтение стандартному размеру, который минимизирует отходы. Так, если потолок в ванной шириной 1,5 м, то часто выбирают потолочные панели из ПВХ, длиной 1,5 ÷ 3 м

Использование реек, длина которых кратна длине комнаты, можно уменьшить количество стыковых швов

Так, если потолок в ванной шириной 1,5 м, то часто выбирают потолочные панели из ПВХ, длиной 1,5 ÷ 3 м. Использование реек, длина которых кратна длине комнаты, можно уменьшить количество стыковых швов.

Отделка потолка часто выполняется изделиями длиной 2,5 ÷ 4 метра и шириной 10 ÷ 50 см. Достаточно популярны накладки и профиль стандартной ширины. Выбор стандартных размеров зависит не только от размеров помещения, но и от формы и расположения осветительных приборов.

Размер панелей ПВХ может быть разным. Читайте так же “Крепление ПВХ панелей на потолок”

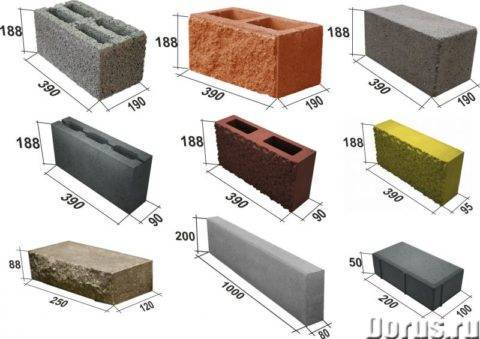

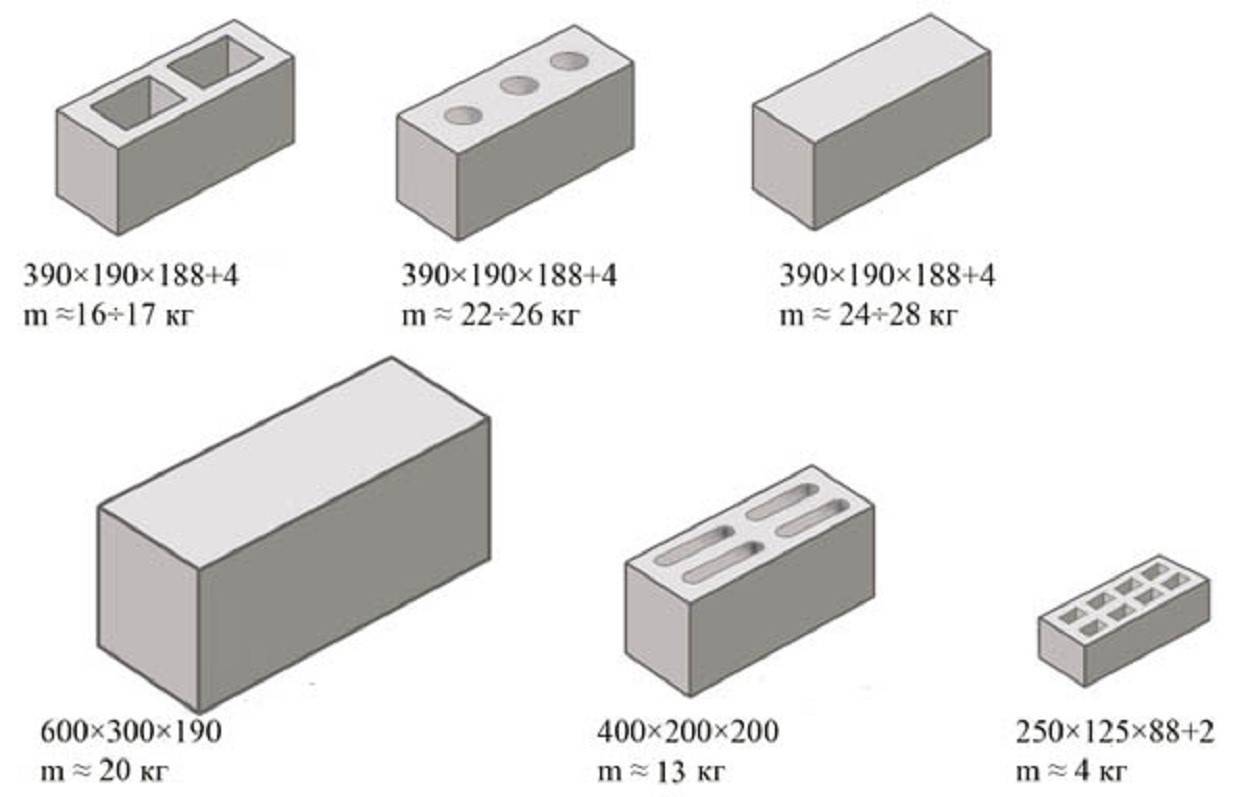

Виды и масса стеновых блоков

Стеновые блоки – это современный материал, который используется для возведения несущих стен и перегородок в зданиях различного назначения. Они бывают разных форм, габаритов, изготавливаются из бетона и добавок, наполнителей.

В зависимости от состава они бывают:

Крупногабаритные стеновые конструкции используют для возведения несущих стен, большая масса требует применения специального оборудования для транспортировки и монтажа.

По сравнению с кирпичной кладкой, использование блоков экономит время, а значит, уменьшается стоимость строительства. С ними проще работать, они обладают хорошими тепло- и звукоизоляционными свойствами, не требуют облицовки.

Керамзитобетонные блоки

Они изготавливаются из керамзита, воды и цемента. Этот материал пористый, морозоустойчивый, с высокой звуко- и теплоизоляцией, огнестойкий. Керамзитобетон применяют для возведения стен, перегородок, фундаментов, дымоходов, каминов.

Прочность и вес керамзитобетона зависят от соотношения компонентов. Объемный вес этого материала 700–1200 кг/м3.

Масса керамзитобетона зависит от нескольких факторов, главные из которых – плотность и марка бетона. Чем больше плотность, тем больше вес конструкции. Ниже приведена таблица веса блоков 200х200х400 мм по марке бетона.

При покупке керамзитобетона, решающим фактором должна быть не цена, а качество

Важно приобретать материалы у проверенных производителей, и требовать сертификаты соответствия

Пенобетонные блоки

Пенобетон получают из смеси цемента с песком и специального взбитого пенообразователя. Оба состава сначала готовят отдельно, потом смешиваются в единую массу, разливают в формы и сушат в естественных условиях.

Пенобетон применяют для кладки внутренних и внешних стен, возведения несущих элементов в малоэтажном строительстве, крыш, перекрытий, полов, хозяйственных построек в качестве утеплителя.

Пенобетонные конструкции прочные, обладают низкой теплопроводностью и высокой шумоизоляцией, огнестойкостью и пожаробезопасностью, хорошо поддаются обработке.

По назначению они бывают:

• конструкционные (самые прочные D до 1200 кг/м3);
• конструкционно-изоляционные (D = 600–800 кг/м3);
• теплоизоляционные(D = 400–500 кг/м3).

Для строительства используются пенобетонные изделия различной массы, объема, размера. В зависимости от марки пенобетона, вес блоков одинакового размера будет разным.

Универсальность использования, простота монтажа и экономичность делают пенобетон популярным строительным материалом. При возведении построек своими руками используется инструкция производителя, в которой указывается последовательность действий, необходимые вспомогательные инструменты и материалы. Сравнительно небольшой вес блоков позволяет сэкономить на транспортировке, быстро выполнить необходимые работы.

Каковы преимущества легких комбинированных панельных стройматериалов?

Кирпичные и монолитные конструкции возводят на основании большой глубины заложения. Построенные из легких строительных материалов сип-дома позволят значительно сэкономить на основании постройки.

Аргументы за выбор канадского стройматериала:

Высокая пожаростойкость. Экспериментально установлено, что материал удерживает огонь в течение часа, возможно самозатухание. Подобные свойства обеспечивает входящий в состав материала антиперен. Хорошо горящие сип панели — это подделка от непроверенных производителей.

Экобезопасность. При горении строительного материала не выделяется опасных для человека веществ.

Прочность

Важное качество материала для строительства. Стены выдержат большие нагрузки

Устойчивость конструкции достигается путем добавления жесткого каркаса из брусков.

Жесткость — результат специфической технологии производства.

Длительные сроки эксплуатации. Конструктивная изоляционная панель гарантированно прослужит большую половину столетия (примерный срок службы панелей 60 лет).

Небольшая толщина. Удобное свойство стройматериала.

Шумоизоляция. Звукопоглощающая способность конструктивной изоляционной панели составляет 74 ДБ, что сравнимо с кирпичной стеной 2,5 метровой толщины.

Нет ограничений по материалам для внутренней и наружной облицовке стен. Идеально ровные поверхности панелей пригодны для любых отделочных технологий.

Не нужно дополнительное утепление конструкции, так как сип изделия уже содержат утеплитель пенополистирол.

Быстровозводимая технология. Двухэтажное строение, площадью в 150 м2 будет  «под ключ» можно построить за 3 -4 недели.

Длина

Типовая длина стеновой панели равна 2,62 м, в то же время некоторые производители наладили выпуск изделий с длиной 2,44 и 2,8 метра.

Параметры и размеры плит различаются в зависимости от производителя МДФ. Так, к примеру, популярный бренд Kronospan выпускает панели размерами 2600Х200 мм, 2600Х325 мм, 2600Х153 мм и 2600Х200 мм.

Производитель с мировым именем HDM предлагает панели с параметрами 1300Х198 мм и 2600Х198 мм. Наконец, российская фирма «Союз» производит панели в едином размере 2600Х238.

Каждый из производителей (в рамках своего размерного ряда) выпускает самые разнообразные панели, отличающиеся фактурой и цветовым решением.

Каркасные перегородки:

С деревянным каркасом с обшивкой досками и дранкой

Представляют собой сборную конструкцию. Толщина такой перегородки зависит от толщины каркаса и с учетом штукатурного слоя составляет 10-15 см. Как правило такие перегородки делались достаточно давно в кирпичных, блочных, каменных и частных саманных домах. Чаще всего такие перегородки встречаются в «сталинках» и частных домах.

Щитовые перегородки из досок

Представляют собой сборную конструкцию. Встречаются только в деревянных домах. Если доски струганные, то они не оштукатуриваются.

С деревянным каркасом с обшивкой гипсокартонными листами

Как ни странно, но гипсокартонные перегородки делались советскими строителями задолго до перестройки, хотя и не очень часто. Толщина такой перегородки зависит от толщины каркаса.

С металлическим каркасом с обшивкой гипсокартонными листами

Современные перегородки, в домах и квартирах, построенных до 1990 года, не встречаются. Толщина такой перегородки с учетом толщины гипсокартона 7.5, 10, 12.5 и 15 см.

Как транспортировать и складировать железобетонные плиты?

Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.

Правила складирования плит:

• При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.

  Фото 14. Правильная перевозка ЖБИ

• При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.

  Фото 15. Правильное складирование изделий

• Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.

  Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения

• Максимальная высота штабеля – 2,5 м.

Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 6559 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 7544 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 10449 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 14478 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 12302 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 5381 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 11708 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 11611 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 9391 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 17307 руб/штПодробнее

Длина девятиэтажного дома. Расчёт площади и веса

При расчете площади фундамента, а также его веса необходимо учитывать тип фундамента. Например, свайный фундамент для каркасного дома будет рассчитываться по одному и тому же принципу, если вы рассчитываете свайный фундамент для каркасного дома, то принцип уже будет другим.

Кстати, смета на строительство также будет варьироваться в довольно приличных пределах. Для тяжелых железобетонных или кирпичных конструкций в одиночку (или если стены имеют слишком плотную изоляцию) лучше всего подойдет, пожалуй, ленточный фундамент, глубина которого достаточно велика.

Схема монтажа ленточного фундамента для деревянного каркасного дома

Если вы решили построить каркасный дом, то для стандартных небольших домов из бруса будет достаточно простого столбчатого фундамента. Стоимость строительства будет относительно низкой, даже если толщина стен будет большой.

Стоит привести пример расчета параметров фундамента на конкретном примере. Предположим, что столбы фундамента будут иметь диаметр 0,2 метра. Пусть их высота составляет 2,9 м, а глубина – 1,5 м.

Поэтому не составит труда вычислить площадь их поверхности, которая в данном случае составляет 314 кв. см. Его объем составляет 0,06 кубических метров, а вес – 143 кг.

Если предположить, что длина стены составит 30 м (это общая длина всех стен) и если мы установим фундаментные столбы через каждый метр, то необходимое количество столбов составит ровно 30 штук. Соответственно, общий вес фундамента составит 4,29 тонны, а площадь поверхности – 9 420 квадратных метров.

Типы столбчатых фундаментов

Чтобы узнать окончательную нагрузку на грунт, сложите вес дома и фундамента и разделите эту сумму на площадь опоры. В результате, после нескольких простых арифметических действий, мы имеем и вес дома, и вес (столбчатого) фундамента, и рассчитанную нагрузку на грунт.

Как видите, это можно легко сделать самому, и нет необходимости обращаться в конструкторское бюро и тратить много денег на работу инженера.

Для дома из деревянного каркаса достаточно простого столбчатого фундамента.

Какая длина у длина панельного 8 подъездного дома. Какие бывают размеры панелей для строительства панельного дома: толщина, длина, ширина

Для строительства домов можно использовать не только блочный материал, но и стеновые панели.

Это сырье подойдет тем, кто хочет возвести дом в короткие сроки, так как некоторым видам панелей потребуется около месяца на монтаж, хотя все зависит от размеров здания.

На первых этапах строительства обязательно нужно рассчитать количество панелей и одновременно определить размер досок, необходимых для каркаса.

Что означает понятие габаритов?

Сегодня их несколько:

• CIP ;
• дерево;
• арболит;
• легкий вспененный бетон;

Плиты СИП выпускаются стандартных и нестандартных размеров, как и любые другие строительные плиты. Если владельцу будущего дома необходимо разместить заказ на изготовление плиты, он может предоставить размеры, и производитель изготовит изделие в соответствии с требуемыми размерами.

Стоит иметь в виду, что плиты, изготовленные на заказ по требуемым размерам, будут стоить в несколько раз дороже.

Термин “размеры стеновых панелей” следует понимать как :

1. длина;
2. ширина;
3. Толщина плиты, используемой для стен.

Рассмотрите характеристики размеров для каждого типа плит отдельно.

1. Панели CIP. Размеры аналогичны деревянным панелям, но толщина изделия будет отличаться. Это зависит от наполнителя. Наполнителем в СИП является полистирол, сэндвич-панели могут быть заполнены минеральной ватой, полистиролом, пенопластом или пенополиизоциануратом.
2. Арболит и пенобетон . Арболит изготавливается из керамзита, а легкие керамзитобетонные панели – из керамзита и бетона соответственно.

   В настоящее время это сырье устарело и его трудно найти в продаже, но некоторые люди используют керамзитовые плиты для хозяйственных построек и садовых домиков. Особенностью этих плит является то, что в них нет отверстия для окна или двери, поэтому приходится дополнительно использовать другие материалы.

3. Железобетонные плиты очень тяжелые и большие, поэтому их доставляют на строительную площадку огромным транспортом, а для разгрузки и установки требуется работа крана. Этот тип перекрытий изготавливается как с отверстиями для окон и дверей, так и в глухом варианте.

О несущих стенах и возможностях планировки

В выборе квартиры значительную роль играет площадь и удачная планировка, то есть то, насколько удобно расположены помещения. Если остальные параметры устраивают, а планировка кажется неудачной, потенциальные хозяева задумываются о переделке.

Первое, что нужно сделать при подобном развитии событий, это узнать, где в этой конкретной квартире расположены несущие стены. К моему удивлению, многие люди не знают, почему одну стену можно двигать или сносить, а другую нет. Поэтому считаю своим долгом рассказать о тонкостях изменения квартирного пространства.

Разберемся с терминологией. Несущая стена – та, на которой лежит перекрытие. Ненесущей стеной (или перегородкой) называют конструкцию, которая сама опирается на перекрытие, но верхние элементы не поддерживает, а служит только для разделения помещений.

Не разобравшись с типом стен, вы рискуете приобрести жилье с унылой планировкой и страдать от этого долгие годы. Существуют правила, говорящие, что можно, и что нельзя делать в квартирах. Они не касаются апартаментов, имеющих статус нежилых помещений (законодательство на них не распространяется).

В своем желании создать идеальное жилье вы столкнетесь со следующими ограничениями в работе со стенами:

Кухню расширяют только за счет нежилых помещений (кладовая, коридор, гардеробная); ее нельзя расширять за счет санузла.
Кухню можно объединять с жилым помещением, например, гостиной. Но на плане она должна оставаться на том же самом месте и в тех же границах

Важно понимать, что перегородку можно только убрать, но двигать ее нельзя (это изменение мокрой зоны). Еще больше ограничений для кухни с газом.
Санузлы – это мокрая зона, и их нельзя расширять за счет кухни и жилой зоны, можно – за счет нежилых помещений.

При любом развитии событий несущие стены и колонны ломать нельзя. Они отвечают за целостность, и причина запрета ясна: снос несущих конструкций снижает прочность всего дома. Существуют серии зданий, в которых все внутренние стеновые конструкции – несущие, и с этим ничего нельзя сотворить: ни подвинуть, ни снести.

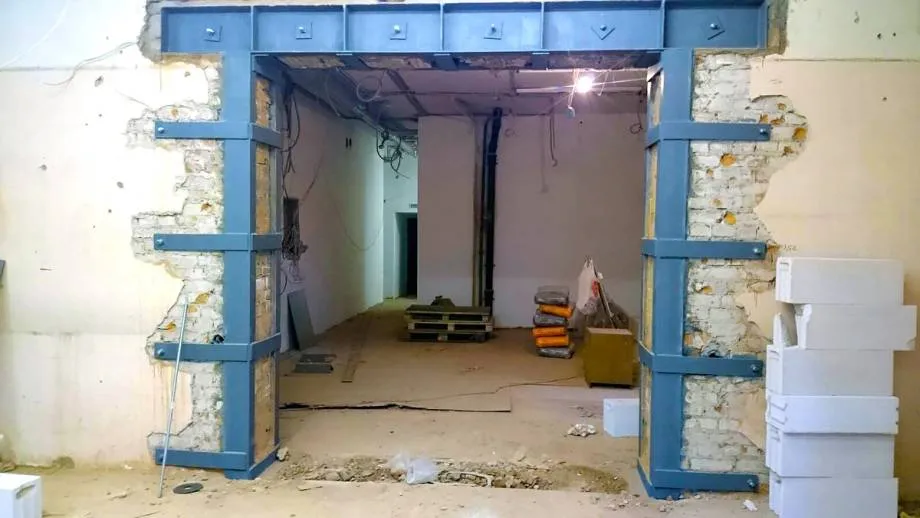

Единственное, что с ними можно делать (и это еще можно согласовать) – устроить проем. Но в этом случае придется обращаться в сертифицированную организацию, и работать будут специалисты. Они смогут прорезать проем, минимально затрагивая остальную площадь стены. Разрез будет аккуратным, а участки вокруг не растрескаются. Затем проем будет усилен определенными материалами на основании расчетов; металлическая рамка здесь не выход.

Кстати, нельзя убирать ВСЕ ненесущие перегородки. Многое зависит от самого дома, но случалось, что хозяева сносили все перегородки (они же тонкие), после чего проседала несущая балка или перекрытие верхнего этажа. В некоторых проектах ненесущие стены удерживают потолок от провисания, поэтому этот момент обязательно нужно рассчитать.

Еще несущие конструкции сильно ослабляются из-за штроб, особенно горизонтальных (в панельных постройках их вообще запрещено делать). Учитывая все ограничения и запреты, а также то, что ваши перепланировочные решения необходимо согласовать в установленном порядке, вопрос, как определить несущую стену в панельном доме, приобретает первостепенное значение.
