Как выбрать токовые клещи: ТОП-10 лучших токоизмерительных клещей

Выбор токовых клещей

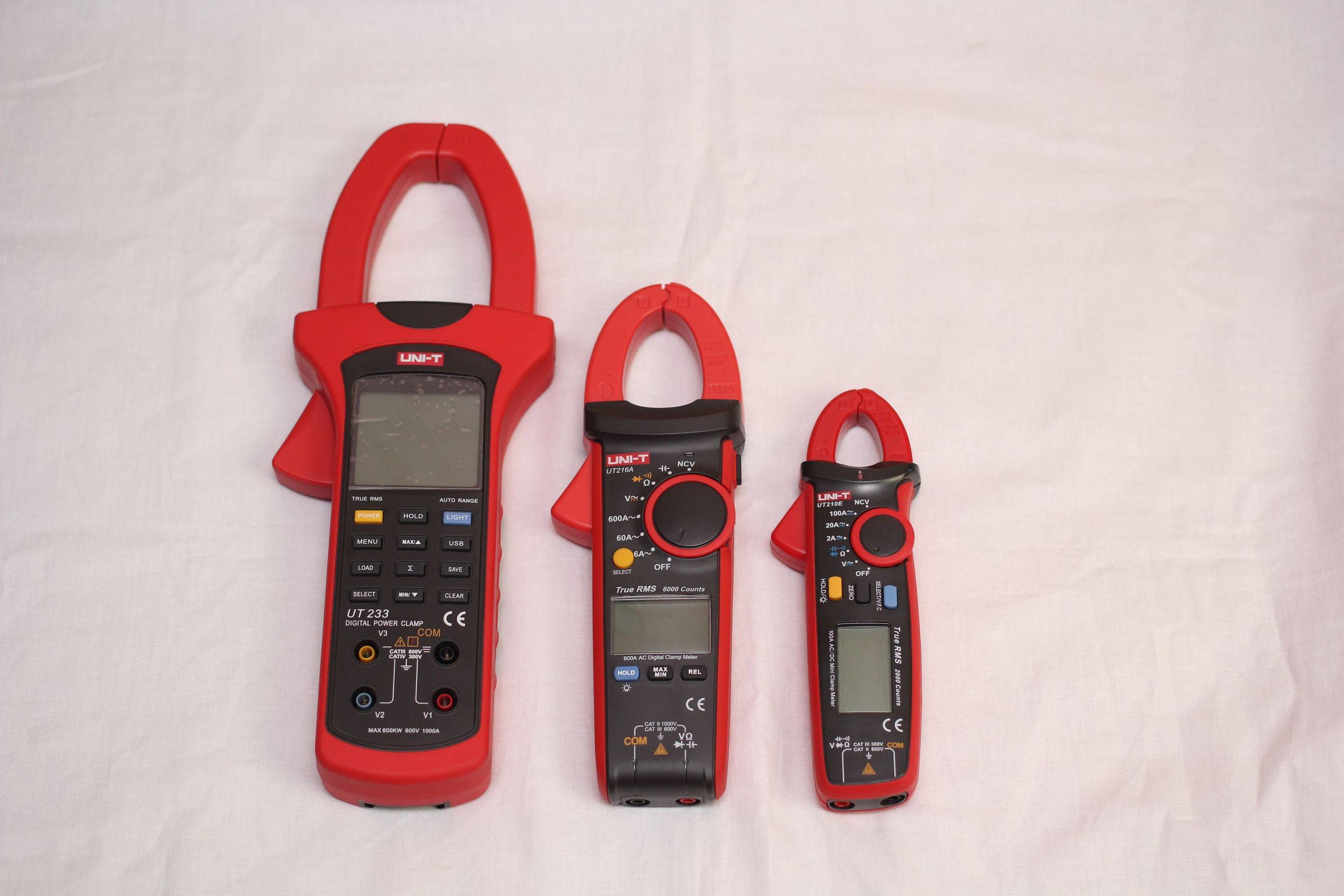

В продаже можно найти достаточно много различных вариантов токовых клещей, а потому процесс выбора для человека, не являющегося специалистом в области электротехники, становится не таким простым делом, как может показаться изначально.

Единственный их недостаток – они требуют источник питания, как правило, это батарея «Крона». Хотя справедливости ради заметим: одной батареи хватает на достаточно длительный период, а потому этот недостаток нивелируется на фоне всех преимуществ.

Выбирая помните о том, что главное предназначение токовых клещей в вашем хозяйстве, это возможность снимать нужные электрические параметры цепи, а потому будет неплохо, если в число функций выбранного вами прибора будет входить возможность измерения напряжений и сопротивлений.

Некоторые модели позволяют измерять частоту сети, хотя эта функция будет бесполезной для большинства мастеров — трудно представить, где в работе обычного электрика требуется точно измерить частоту.

Очень полезной будет возможность фиксации значений специальной кнопкой: во время проведения замеров не всегда удобно смотреть на индикатор, в таком случае можно просто зафиксировать показания и потом посмотреть.

Некоторые токовые клещи продаются со специальным футляром, он удобен для хранения и ношения прибора, одновременно являясь его защитой от внешних негативных воздействий.

Внимательно ознакомитесь с инструкцией для токовых клещей выбранной вами модели

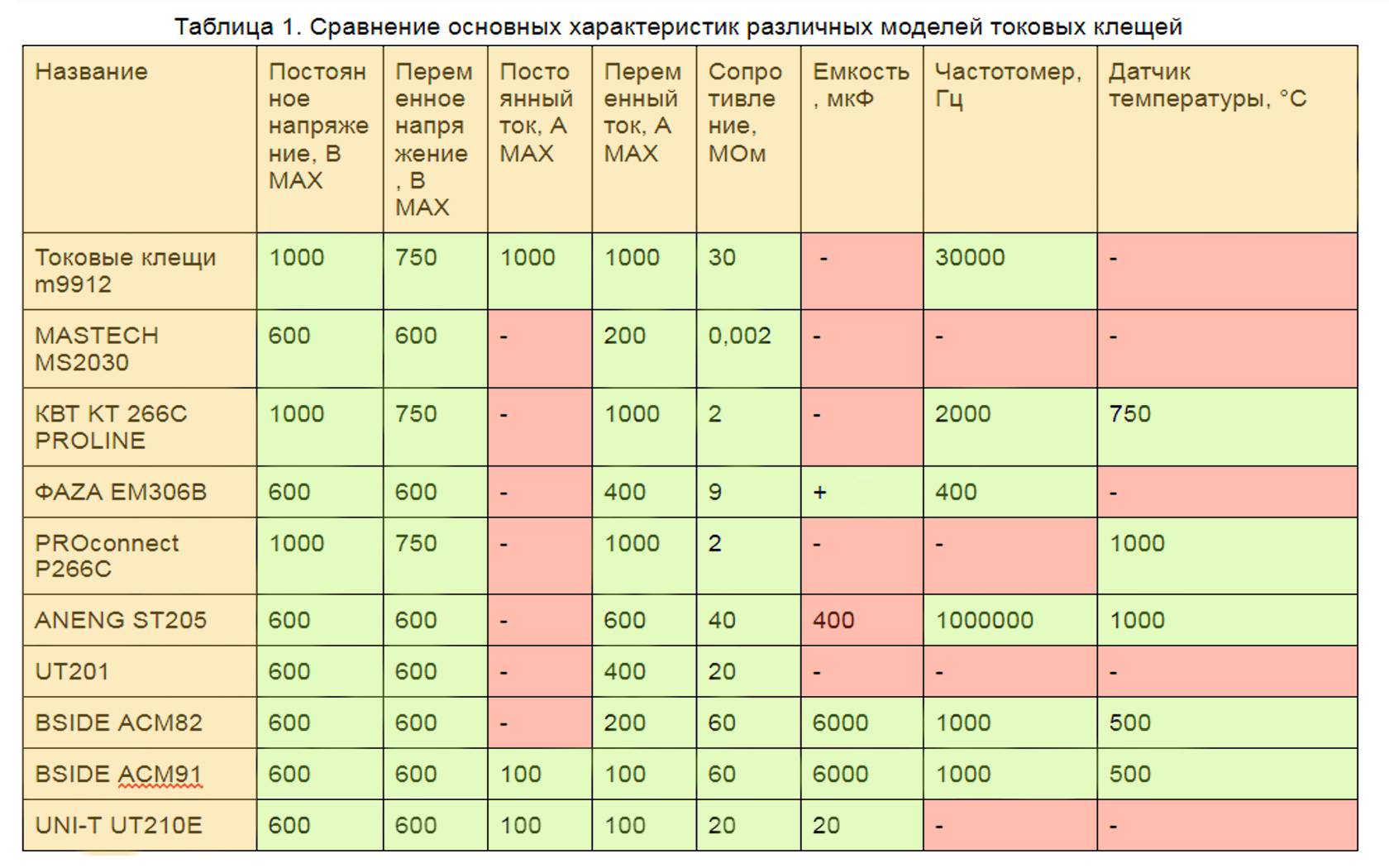

В ней необходимо обратить внимание на режимы, пределы измеряемых величин, а также на дополнительные возможности

Топ инструментов, занесенные в Госреестр

СЕМ DT-3347

Качественное профессиональное устройство, которое подойдет для точного измерения. Без проблем функционирует с кабелем толщиной до 30 мм. Корпус выполнен качественно, никаких люфтов не наблюдается. Прибор производится в Китае, но, несмотря на это, прошел всю необходимую сертификацию.

СЕМ DT-3347
Достоинства:

• Небольшая погрешность;
• Функция «Относительный ноль»;
• Качественный дисплей;
• Функциональность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

APPA A6N

Надежный вариант с автоматическим выбором режимов, что упрощает эксплуатацию в несколько раз. Изделие обладает специальным фиксатором для щупов. Присутствует встроенный фотосенсор, который сработает при нахождении в темных условиях.

Средняя цена – 9 200 рублей.

APPA A6N
Достоинства:

• Хорошая комплектация;
• Качественный корпус;
• Удобное управление;
• Подсветка;
• Автоматический выбор режимов.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Testo 770-1

Отличный аппарат, который пользуется широким спросом у специалистов. Оборудование быстро определит силу тока, при этом с минимальной погрешностью. Конструкция выполнена максимально просто, поэтому с устройством справится даже новичок. Дисплей обладает автоматической подсветкой.

Средняя цена – 10 000 рублей.

Testo 770-1
Достоинства:

• Автоматический подбор параметров;
• Качественная сборка;
• Надежность;
• Долговечность;
• Точность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

MULTI Model 2100

Японский продукт, который соответствует все международным и российским параметрам, что позволяет применять его для проведения точных проверок. Выносные щупы изготовлены из качественного материала, который не сломается со временем. Сам прибор выполнен без замечаний, многие электрики рекомендуют его для постоянного использования.

Средняя стоимость – 8 500 рублей.

клещи MULTI Model 2100
Достоинства:

• Отличный производитель;
• Хорошая точность;
• Сборка на уровне;
• Есть прозвон цепи.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Дополнительный функционал токовых клещей

Вычисление напряжения без соприкосновения к оголенным кабелям. В этом случае можно получить параметры аспекта только для оценки – какое из используемых напряжений установлено в энергосети.

Чтобы это проделать потребуется включить надлежащий режим замера, подсоединить устройство клещей к проводу ноль и подвести сжатые губки устройства на промежуток не больше 10 см от проводка.

1. Привычное дело, когда клещами измеряют десятки и сотни ампер. Применение датчика Холла дало возможность делать токовые измерения, беря начало от 0, 2 А. В отдельных клещах имеется встроенный режим высокой чувствительности. К сему в измерительном приборе применяется уникальная разработка AmpTip. Она основывается на том, что провод с небольшими токами и маленьким сечением протягивается в особую ямку в губках прибора, что даёт уточнённые показания при замерах.
2. Модели с открытым зевом. При осуществлении замеров в стеснённых электрических боксах, окажется полезным изделие с вскрытым зевом. К минусам такого рода устройств относится назначение для ведения замеров исключительно переменного тока и сниженную точность, в сравнении с прочими подобными приборами, но бывают обстоятельства, когда необходимо их применить.
3. Модели клещей с мультиметром. Замеры тока за счёт мультиметра происходит привычным методом с разрыванием проводов. В функционале мультиметра бывает заложена возможность проводить тесты диодов, конденсаторов. В отдельных вариантах есть функция теста электрических моторов.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.

Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.

Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.

Конструкция катушки Роговского

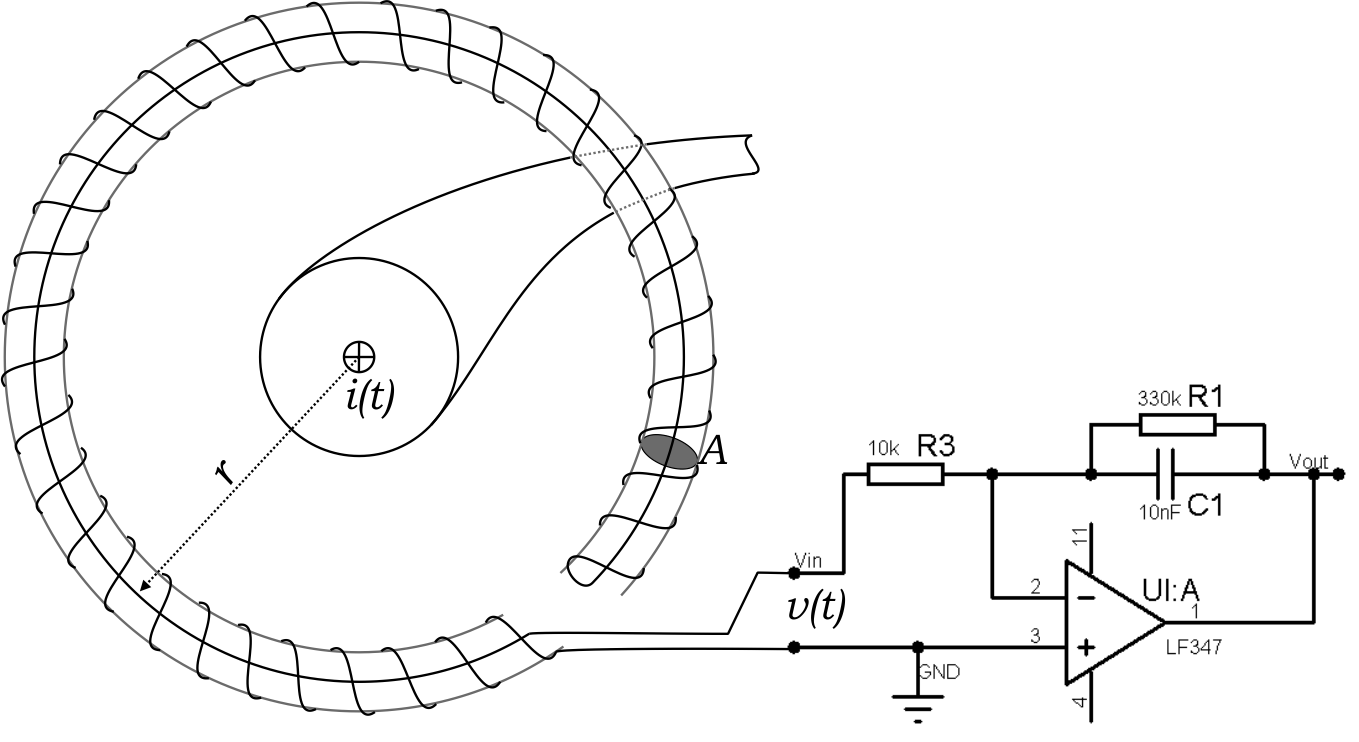

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью

Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал

Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Разновидности

По рабочему напряжению и устройству все модели токоизмерительных клещей делятся на следующие типы.

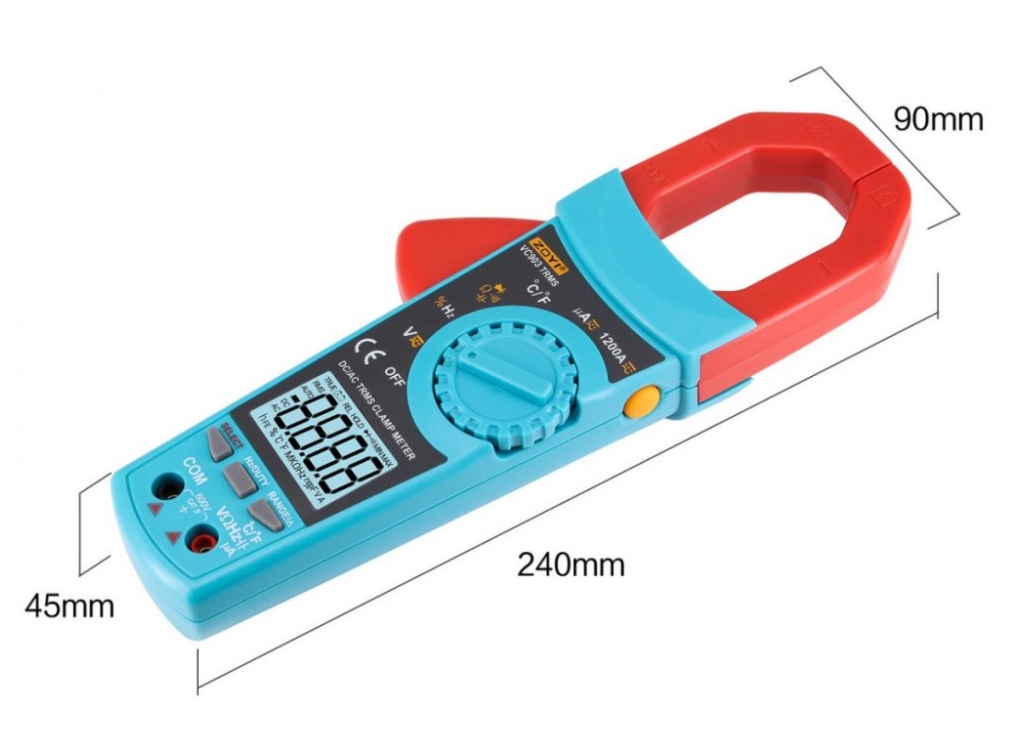

1. Одноручные – в электроустановках до 1 кВт. В конструкции они объединили рукоятку с изолирующей частью. Магнитопровод в этой разновидности раскрывается с помощью нажимного рычага. Работать этим прибором можно одной рукой.
2. Двуручные – в электроустановках 2-10000 вольт. Размер изолированной части у этой разновидности не менее 38 см, ручек – 13 см. Конструкция этих клещей предполагает работу двумя руками.

Существует также классификация токоизмерительных клещей по типу индикатора:

• аналоговые – со стрелочным дисплеем, на котором нанесена шкала;
• цифровые – снабжены жидкокристаллическим дисплеем.

Аналоговые приборы, несмотря на появление современных цифровых, не потеряли популярность. Их основной плюс – энергонезависимость. Стрелочные клещи удобнее в использовании, быстро реагируют на резкую смену значений силы тока.

Самым старым типом токовых клещей является катушка (пояс) Роговского

Но аналоговые устройства уступают цифровым по выдаче результата, поскольку измеряемая величина определяется только по градусной шкале.

В токовых клещах с мультиметром есть возможность записывать показания при колебаниях тока и напряжения, замеряемой реактивной мощности в системный журнал. Такой прибор, кроме процессора, АЦП, оперативной памяти и микросхемы ПЗУ с микропрограммой, содержит чип для долговременного хранения данных – флеш-память. Для удобства передачи данных на ПК и мобильные устройства, их обработки с помощью специальных приложений, в приборе предусмотрен интерфейс microUSB или беспроводная связь по Wi-Fi или Bluetooth.

Для надежности микросхемы на управляющей плате встроена защитная экранировка от наводок. Они все надежно удалены, «отвязаны» от высоковольтной части схемы, через шунты которой проходит высокое напряжение в сотни вольт.
