Трубы полипропиленовые для отопления технические характеристики: монтаж своими руками

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Высокая твердость Не готовы к эксплуатации при низких температурах	СХВ Вентиляция Промышленная трубная магистраль
PPB	Гибкость Морозоустойчивость	СХВ «теплый пол» Производство ударопрочных труб и фитингов
PPR	Высокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	СХВ СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

• Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
• Сплошной слой – это три склеенных слоя.

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

• Сварка без особенностей
• Высокая жесткость труб
• Тепловое расширение 25%
• Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

• Выдерживает высокие температуры
• Стойкий к агрессивным средам
• Долгий срок службы
• Не несет вреда окружающей среде
• Герметичен

Черный

• Не пропускает ультрафиолетовых лучей
• Стойкий к агрессивным средам и химикатам
• Не рассыхается
• Повышенная прочность

Зеленый

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

• Banninger, Aquatherm, Wefatherm, Pexay – Германия

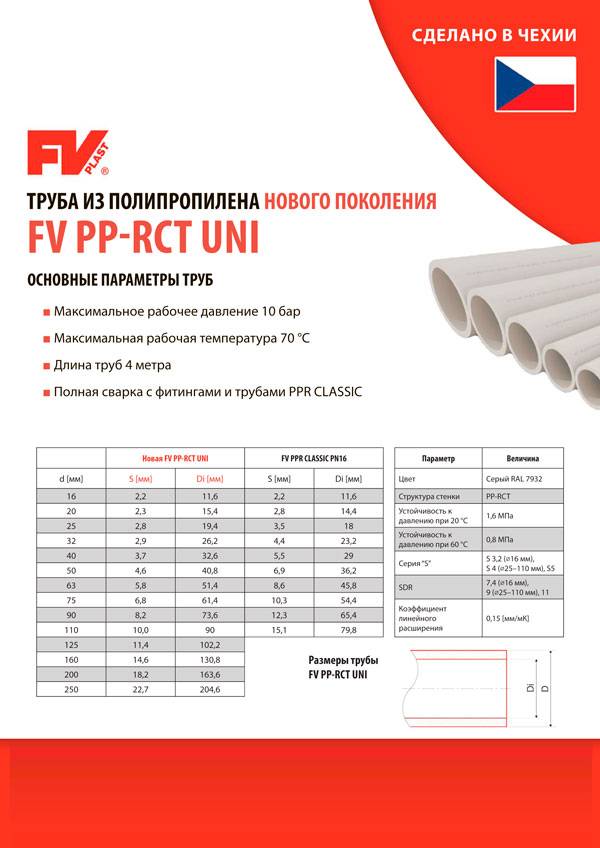

• Экопластик, FV – Plast – Чехия
• TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
• PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
• BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

• Высокие антикоррозийные свойства
• Стойкость к агрессивной среде
• Максимальная температура +95 градусов
• Срок эксплуатации 50 лет
• pH 2-12
• Наличие сертификата
• Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

• Температура деформации от +150
• Плотность 0,9 г/см3
• Нагрузка на разрыв 35 Н/мм2
• Текучий предел 25 Н/мм2
• Линейное расширение 0,15 мм/м
• Теплоемкость (при +20) 2кДж/кгс
• Теплопроводность (при+20) 024 Вт/мс

Размеры

• Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
• Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
• Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.

https://youtube.com/watch?v=fKf2kG7gHvw

Из каких полипропиленовых труб можно выполнять монтаж отопления?

Монтаж отопления выполняется из армированных полипропиленовых труб.

Армированная труба выглядит (если смотреть в разрезе) так, как показано на фото:

Внутри и снаружи трубы слои полипропилена, между ними слой армирующего материала (фольга, стекловолокно). Между слоями полипропилена и армирующим слоем находится клей. То есть, армированная полипропиленовая труба пятислойная.

На фото выше труба, армированная алюминиевой фольгой. На следующем рисунке тоже полипропиленовая труба, но армирована стекловолокном:

Особенно там, где не видно, что она изгибается. Впрочем, даже при заметных изгибах такая труба не порвётся, просто некоторые искривления несколько портят дизайнерский вид.

На следующем фото труба, также армированная стекловолокном. Но это труба «под зачистку»:

То есть, наружный слой полипропилена счищается, и затем труба припаивается к фитингу. Такая труба – самый идеальный вариант, она лучше всего выдерживает линейные расширения. Недостаток – из-за необходимости зачистки монтаж занимает больше времени.

Вот так (фото ниже) выглядит труба со стекловолокном. Такая труба паяется без зачистки.

Сколько трубы потребуется для «теплого пола»?

Чтобы точно рассчитать нужное количество труб, можно воспользоваться программными средствами либо вооружиться миллиметровой бумагой, на которой в масштабе будет чертиться план помещения.

На схеме обязательно указываются все крупные предметы мебели, которые будут стоять неподвижно. Трубы под ними прокладывать не нужно, ведь это невыгодно и вредно для самой мебели.

На план нужно нанести схему расположения труб. Укладку проводят одним из следующих способов:

• «Змейка» — простой вариант монтажа, который имеет один недостаток – неравномерный прогрев помещения, что становится понятным из рисунка. Одна часть комнаты может прогреваться меньше, так как теплоноситель прибудет уже остывшим. Еще расстояние между участками с еще не остывшей водой может быть слишком большим;
• «Спираль» — она обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но при этом тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой будут чередоваться. Углов поворотов будет меньше, что может повлиять на скорость перемещения теплоносителя в трубах.
• Комбинированная система. Совмещает в себе принципы работы Змейки и Спирали.

Схема расположения труб

При создании плана нужно учесть, что трубы укладываются на расстоянии 15-20 см от стен, а шаг между ними должен быть 20 см-35 см. Если же теплый пол – единственный источник тепловой энергии, то шаг должен быть минимальным. Вот почему в домах, где теплый пол — всего лишь приятное дополнение, а не основной способ добычи тепла, допускается использование полипропиленовых труб с большим радиусом изгиба.

Данные приведенные выше достаточны для того, чтобы можно было хотя бы примерно посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.

Советы перед началом работ

Навык и сноровка приходят с опытом, поэтому если работа выполняется впервые, лучше сначала потренироваться на ненужных кусочках трубы (можно специально купить недорогие отрезки)

Ведь очень важно понять, на какой температуре и в течение какого времени труба расплавляется лучше всего. Кроме того, новичку не повредит наблюдение более опытного напарника

Соединение полипропиленовых труб

Другие советы:

1. Если температура помещения меньше +5 градусов, это будет мешать нормальному процессу работы. Нужно каким-то образом организовать «зону тепла» (например, установив на стену инфракрасный обогреватель).
2. В паяльнике место для двух насадок. Если задействовать их обе, не придётся ждать, пока остынут насадки, чтобы их сменить. Если же пайка разных диаметров не предвидится, можно одно отверстие оставить пустым.

Если держать трубы мало, они не спаяются как следует и в будущем, возможно, потекут. Если трубы передержать, они могут слипнуться изнутри.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Виды полипропиленовых труб

Трубы из сплошного пластика

Трубы из сплошного пластика являются наиболее дешёвыми

Монолитные изделия выполнены из сплошного ПВХ, коэффициент расширения составляет 0,15%. Их можно применять только при монтаже систем, в которых перемещается вещество с низкой температурой, например, для вентиляции и холодного обеспечения.

При температуре воды свыше 10C° использование данных труб попросту нецелесообразно — они не выдержат и могут треснуть или лопнуть. Это обязательно надо учитывать.

Армированные полипропиленовые трубы

Для армирования изделий из пластика используют алюминий. Слои, дополнительно армированные алюминием, могут располагаться снаружи, в виде тонкой фольги, или внутри, в форме точечной перфорации. Перфорация наносится в виде сетки с отверстиями. Во время литья изделия, тягучий материал, попадая в отверстия, создаёт плотное сцепление полимера с металлическим сплавом. Армированные полипропиленовые трубы — наиболее надёжные

Благодаря такому виду укрепления, система может выдержать теплоноситель, нагретый до 90C°. Нужно учитывать, что монтаж и сварка армированных алюминием изделий может быть осложнена тем, что они не всегда соответствуют глубине вхождения в фитинги и требуют дополнительной зачистки и снятия верхней фольги.

Трубы со стекловолокном

Такое изделие состоит из двух слоёв пластика и среднего слоя, содержащего стекловолокно. Пластиковые элементы, усиленные стеклом, при монтаже не требует зачистки и калибровки. Пайка проходит быстро и легко, что значительно уменьшает временные и финансовые затраты.

Стекло увеличивает жёсткость, плотность элементов и срок эксплуатации. Недостатком таких труб считаются показатели термического удлинения, которые значительно выше этих же показателей у изделий усиленных алюминием.

Эксплуатация пластиковых труб со стекловолокном в различном температурном режиме теплоносителя

Металлопластиковые трубы

Металлопластиковые изделия снабжены верхним слоем из ПВХ и внутренним из алюминия. Такие образцы способны переносить очень высокие температуры, могут применяться для отопления, водоснабжения частного дома. Недостатком элементов из металлопластика считается, то, что слой металла, находясь в контакте с транспортируемым веществом, может быть подвержен коррозии.

Фитинги — детали для соединения элементов в трубопроводе. Они необходимы для обустройства любой инженерной коммуникации. Благодаря тому, что в продаже есть аксессуары различных моделей из полипропилена с хромированными, латунными вставками, легко можно выбрать те, которые наиболее подходят при установке разных сантехнических приборов. Для монтажа вам понадобится сварочный аппарат.

Размер соединительных деталей напрямую связан с размерами отопительных труб. Зная диаметр основного элементы, вы сразу поймёте, какую соединительную деталь нужно купить. Изделия бывают нескольких диаметров:

• Диаметр 32 мм подходит для устройства водопровода в многоквартирном доме;
• Диаметры изделия 20 мм, 25 мм больше подходят для обустройства частного отопления;
• Диаметр 16 мм наиболее популярен. Он подходит для многих технических работ.
• Существуют трубы и фитинги диаметром от 40 до 600 мм, но зона их применения достаточно специфическая.

Процесс монтажа пластиковых труб в систему отопления сравнительно прост

Очень часто бывает такая ситуация, когда диаметр, указанный на упаковке, не соответствует действительности! Лучше всего покупать фитинги в магазинах, а не на строительных рынках — там брака гораздо меньше.

Отопление из полипропиленовых труб своими руками в квартире

Для жителей многоквартирных домов знакома ситуация, когда необходима замена старого чугунного трубопровода. Замена труб отопления в квартире – мероприятие довольно сложное, но и тут обойтись без помощи профессионалов вполне реально.

Самостоятельно спроектированная новая система отопления в квартире может иметь хорошую работоспособность, если соблюдать порядок действий и правила безопасности. Замена старых труб отопления в квартире на полипропиленовые будет выглядеть примерно так:

• согласование работ с муниципальными службами. Первый и очень важный этап, каковой даст вам разрешение на перекрывание подачи воды и сброс её из системы;
• согласование работ с жильцами квартиры выше и ниже вашей. Замена стояков понадобится не только в квартире, где проводится ремонт. Однако, если демонтаж стояка невозможен, можно выбрать специальные переходники с чугунных труб на пластиковые;
• демонтаж старого отопления.Старые чугунные трубы неплохо поддаются демонтажу, но эта процедура требует соблюдения некоторых правил безопасности. Хрупкость чугуна зависит от того, какой срок эксплуатации был у данной системы. Старые трубы разбиваются очень быстро, разламываясь на мелкие части. При ударе металлическим молотом от чугуна отлетают осколки, которые могут попасть в трубопровод: система подачи воды может закупориться. Поэтому для таких целей лучше выбрать резиновый или деревянный обух, который наверняка найдется дома у каждого. Демонтажные работы стоит проводить, надев респиратор и очки;
• формируется схема новой системы, происходит навешивание радиатора по заданному периметру;
• сборка полипропиленовых трубы отопления и подключение радиатора;
• проверка системы на герметичность. Процедуру испытания проводят под сильным давлением – в 1,5 раз выше, чем обычное рабочее давление. Если производилась замена старой системы на новую двухтрубную, воду стоит пускать в обратном направлении при проверке.

Во многоквартирных домах заменять металлические трубы отопления на полипропиленовые можно как полностью, так и частично

Первым делом нужно выбрать оптимальный тип системы. Отопительная система может быть однотрубной или двухтрубной. От этого будет зависеть количество радиаторов и, соответственно, стоимость работ. Двухтрубная система требует большего количества радиаторов: если их более 8, то для такого отопления будет использоваться труба полипропиленовая с диаметром 32 мм. Если выбрать однотрубную систему домашнего отопления из полипропиленовых труб, расходы на ее обустройство снизятся, но тепло не будет распределяться равномерно. Каждый последующий радиатор будет прохладнее предыдущего. Схема может быть дополнена клапанами термостата, регулирующими мощность каждого радиатора.

Какая бы система отопления ни планировалась, необходимо расположить в верхней части радиатора клапан для сброса воздуха – кран Маевского. В нижних частях отверстия закупориваются пробкой.

Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов, хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой.

Количество труб для отопления частного дома зависит от типа системы обогрева

Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии.

Торцевое соединение

Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм для стыка.

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.

Нагреваем паяльник до температуры 260—280 °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.

При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.

Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.

Поэтому этап разметки также важен.

Остывший стык можно сразу использовать.

Соединение набирает прочность при остывании.

Особенности монтажа в квартире

При необходимости замены отопительных труб в квартире сначала определяется тип системы. Она может представлять собой однотрубную или 2-х трубную сеть.

От вида зависит качество отопления, протяженность и размер трубных элементов, количество крепежной фурнитуры. Если в квартире монтируется 2-х трубная система и устанавливается больше 8 радиаторов, используются трубы диаметром 32 мм.

ПП трубы для отопления в квартире

Устройство однотрубной сети обходится дешевле, но в каждой последующей батареи температура теплоносителя будет ниже по сравнению с предыдущим радиатором. Для уменьшения такого эффекта применяются термостаты. Они регулируют мощность каждой батареи.

При устройстве однотрубной или 2-х трубной системы обязательно используются краны Маевского для удаления воздушных пробок. Их установка осуществляется в верхней части радиаторов.

Неиспользуемые отверстия в батареях закупориваются с помощью пробок. Обычно они продаются отдельно от основного оборудования.

Конкретная схема отопления определяет вид и количество используемых фитингов и хомутов. Пайка выполняется с помощью специального оборудования. Соблюдается время нагрева ПП труб в зависимости от сечения. Для изделий с диаметром 25-32 мм разогрев осуществляется в течение 7-8 с.

Работы проводятся в следующей очередности:

• Мероприятие согласовывается с жильцами, проживающими этажом ниже и выше, чтобы можно было заменить полностью весь стояк. При отсутствии такой возможности используются переходные муфты, позволяющие соединить трубы из стали и полипропилена.
• Монтажный процесс согласовывается с коммунальными службами для возможности перекрытия и сброса теплоносителя.
• Проводится разбор старой системы.
• Монтируются радиаторы.
• Прокладываются ПП трубы с подключением к батареям.
• Проводится проверка герметичности нового теплового контура при давлении в полтора раза больше рабочего значения.

Обзор производителей и стоимость

В сети интернет можно найти массу всевозможных рейтингов производителей полипропиленовой продукции. В их число входят европейские, китайские, турецкие и отечественные фирмы. В рейтингах чаще других упоминаются: немецкая марка «Рехау», итальянская «Валтек», испанская FADO, чешская «ЭКОПЛАСТИК», турецкие «TEBO», Firat, Pilsa.

Valtec

Итальянская торговая марка Valtec предлагает целую гамму одно- и многослойных изделий различных диаметров. В список продукции бренда входят полипропиленовые трубы, армированные стекловолокном, алюминиевой фольгой, всевозможные фитинги к отопительным, водопроводным и технологическим магистралям.

Вся продукция адоптирована к системам тепло- и водоснабжения, эксплуатирующимся на постсоветском пространстве. Многоуровневая система контроля качества практически исключает появление на рынке бракованных изделий.

Wavin Ekoplastic

Чешская компания Wavin Ecoplastic занимается изготовлением трубопроводных пластиковых систем, начиная с 1990 года. Вся продукция фирмы имеет международную сертификацию и хорошо известна более чем в пятидесяти странах мира.

На предприятиях компании Ecoplastic в год производится около 28 тыс. км. полимерных изделий, включая сотни наименований пластиковых и комбинированных фитингов.

Fado

Ассортимент продукции итальянской фирмы Fado невероятно широк и позволяет создавать трубопроводные системы любой сложности. Кроме самих трубопроводов из полипропилена, Fado предлагает весь спектр креплений, соединительных и комбинированных фитингов, запорной арматуры, коллекторов и уплотнительных материалов. Вся продукция сертифицирована на территории Европы и стран СНГ.

Отличным дополнением к трубопроводным системам является фирменный инструмент для пайки полипропилена.

Tebo

Бренд Tebo, принадлежащий компании Novoplast, производит инженерные полипропиленовые системы. Основной вид продукции — трубы и фитинги PP-R.

При их изготовлении используется высококачественное сырье от всемирно известного концерна Borealis и фирмы Hyosang. Все технологические процессы производства тщательно контролируются, а само изготовление изделий происходит на современных автоматизированных линиях.

Львиную долю рынка занимают китайские производители. Цены на полипропиленовую продукцию могут сильно отличаться. Например, высококачественная труба VALTEC PP — FIBER PN20 25 мм, армированная стекловолокном, стоит порядка 6,5 долларов за 4-метровый отрезок, в то время как китайский низкосортный аналог обходится в два раза дешевле.

Учитывая важность различного рода полипропиленовых коммуникаций, которые должны служить не один десяток лет, выбирать следует только качественные изделия от известных фирм-изготовителей

Используемое для монтажа оборудование

Паяльник для полипропиленовых труб – или «утюг», как его иногда называют – отлично подойдет для монтажа системы отопления своими руками из полипропиленовых труб. Выбирая ручной аппарат для сварки ПП труб, необходимо учесть ряд нюансов:

• недорогой паяльник для труб оснащается только самыми распространенными насадками. Как правило, это металлические элементы, покрытые защитным слоем тефлона. Более дорогие модели комплектуются насадками из медного сплава;
• чем шире температурный диапазон и выше мощность, тем удобнее будет такой «утюжок» в использовании. Качественный монтаж системы отопления полипропиленовыми трубами обеспечивается соблюдением температурно-временных параметров пайки;
• дешевый паяльник для ПП труб не проработает долго;
• важна форма паяльника. Трубообразный паяльник для полипропиленовых труб стоит дороже, чем молотообразный. Но им гораздо удобнее осуществлять встречные стыки и своими руками сваривать трубы с фитингами – уголками в труднодоступных местах.

Богатая комплектация профессионального оборудования — это еще не повод для его приобретения. В продаже есть дополнительные насадки и для ручного паяльника для ПП труб.

Паяльники в виде трубы используют насадки другого типа, стандартный «утюжок», соответственно, не сможет работать с насадками от трубчатого сварочного агрегата для пайки ПП труб.

Профессиональные же монтажные бригады используют сварочные аппараты механического типа. Для совмещения стыков труб большого диаметра, которые сложно удержать в руках, используют специальный гидравлический привод.

Он дает возможность комфортно работать с полипропиленовыми трубами диаметром свыше 4 см. Такой аппарат характерен малым коэффициентом температурной погрешности и высокой надежностью.

Но монтаж отопления из полипропиленовых труб механическим аппаратом потребует от оператора определенных навыков работы.

Характеристики полипропиленовых труб

• Основные преимущества полипропиленовых изделий:
• Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
• Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
• Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
• Срок службы до 50 лет.
• Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
• Абсолютная экологическая безопасность.

1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

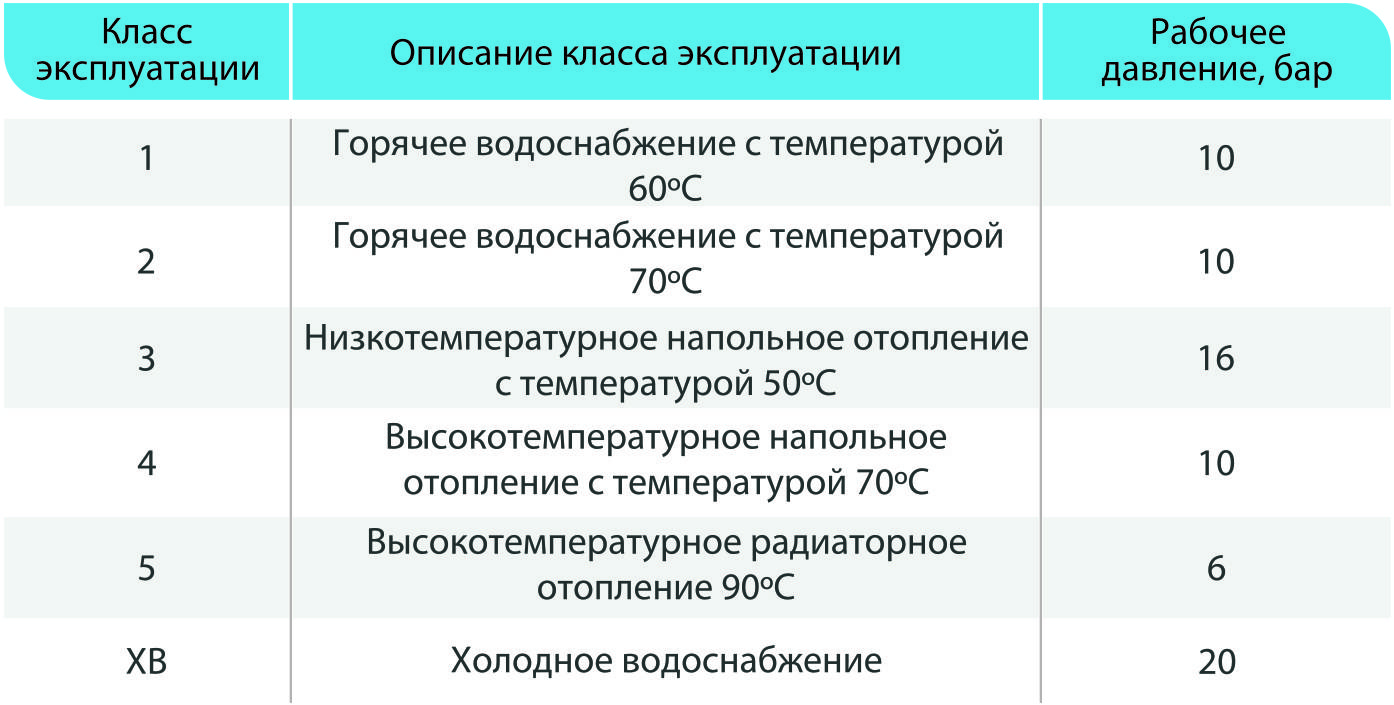

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Особенности ППР труб

Основные достоинства:

• Длительный срок службы.
• Невысокая цена.
• Отсутствие процессов коррозии, свойственной металлам.
• Гладкая внутренняя поверхность позволяет повышать напор жидкости.
• Тихая транспортировка воды или других жидкостей.
• Простые в исполнении монтажные работы.
• Можно ставить краны без использования резьбовых соединений, используя оборудование для пайки.
• Нет необходимости в периодическом техническом обслуживании трубы и стыковых соединительных блоков. Это позволяет вмонтировать ее под пол или под штукатурный отделочный слой и забыть на долгий период.

Наряду с положительными качествами и особенностями, нельзя забывать о некоторых недостатках при выборе полипропиленовых труб. Трубы обладают малой пластичностью и плохо гнутся, что не позволяет делать угловую проводку. Необходимы промежуточные соединительные муфты соответствующего профиля, изогнутые под тем углом, на который нужно повернуть трубопровод. Если при монтаже происходит повреждение материала, изделие придется выбросить и заменить на новое. Если возник брак, конструкция уже не сможет быть отремонтирована. Весь участок собранных труб придется вырезать и смонтировать заново. Для монтажных работ нужны специальные ножницы для резки труб и паяльное оборудование.

Часть проблем снимается благодаря комплектации: большое количество вспомогательных деталей – фитингов и муфт дает возможность сборки и создания конструкций из труб различных конфигураций, вплоть до самых сложных.
