Основной элемент каркаса двухскатной крыши — сами стропила или, как их называют кровельщики, — стропильные ноги.

Стропила закрепляются в нужном положении с помощью системы распорок, прогонов, затяжек и раскосов.

Для строительства стропильных каркасов, перекрывающих значительные междустенные промежутки, и при возведении кровель сложной формы приходится использовать лесоматериалы нетипичного размера.

Если под рукой нет бруса или другого пиломатериала нужного размера, то приходится сращивать элементы, пока их общая длина не достигнет требуемой величины.

Материал стандартного размера при увеличении длины становится толще — это не всегда удобно и технологично.

Сращивание дает возможность увеличивать длину стропильных элементов без изменения их толщины и достигать таким образом проектных параметров.

Порядок сращивания стропил по длине, который при этом может использоваться, в основном зависит от предпочтений мастера.

Все способы одинаково надежны и позволяют получить стропила заданных геометрических и физических параметров.

Прежде чем приступать к объединению стропил, нужно немножко узнать о физических свойствах материалов, используемых на разных участках стропильной конструкции.

Деталям конструкции, расположенным в ее разных частях, приходится переносить механические нагрузки разной интенсивности.

В некоторых узлах вообще нельзя использовать сращивание стропил в длину, так как сращенный пиломатериал не обладает прочностью цельного.

Более того, в определенных местах даже цельный пиломатериал целесообразно усиливать дополнительными деталями.

В любом случае после сращивания стропильные ноги и весь каркас кровли должны быть гарантированно защищены от поломок.

Как правило, сращивание стропил в длину уменьшает жесткость конструкции, так как в месте сращивания образуется подобие пластического шарнира.

Чтобы снижение жесткости как можно меньше повлияло на прочность стропильной системы, сращивание стропил необходимо проводить в точках наименьшей нагрузки на изгиб. Такие места стропильной системы находятся поблизости от опор.

Главное правило при сращении в длину заключается в следующем — место соединения пиломатериалов не должно находиться от опоры на расстоянии большем, чем 15 % от величины пролета.

Кроме того, место сращения пиломатериалов по длине зависит от того, в качестве какой детали стропильного каркаса они впоследствии будут использоваться.

При объединении пиломатериалов, идущих на сооружение прогонов, нужно обеспечить одинаковую прочность будущей детали по всей длине.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

• досок, толщина которых составляет от 3,8 до 5 см;
• бруса, толщина которого составляет от 7,5 см до 17,5 см;
• бревен;
• проклеенного бруса;
• клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

• его достаточно легко сделать и смонтировать;
• обладает хорошими теплоизоляционными свойствами;
• дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
• можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
• доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

• перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
• нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
• без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
• из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

• Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
• Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
• Далее концы балок должны быть обернуты рубероидом.
• В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

1. Ламинат.
2. Подложка под ламинат.
3. Плиты ОСП.
4. Доска с характеристиками 50х100.
5. Утеплитель толщиной 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Защита от ветра.
9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

• Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
• Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
• Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
• Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Наращивание площади сечения балки

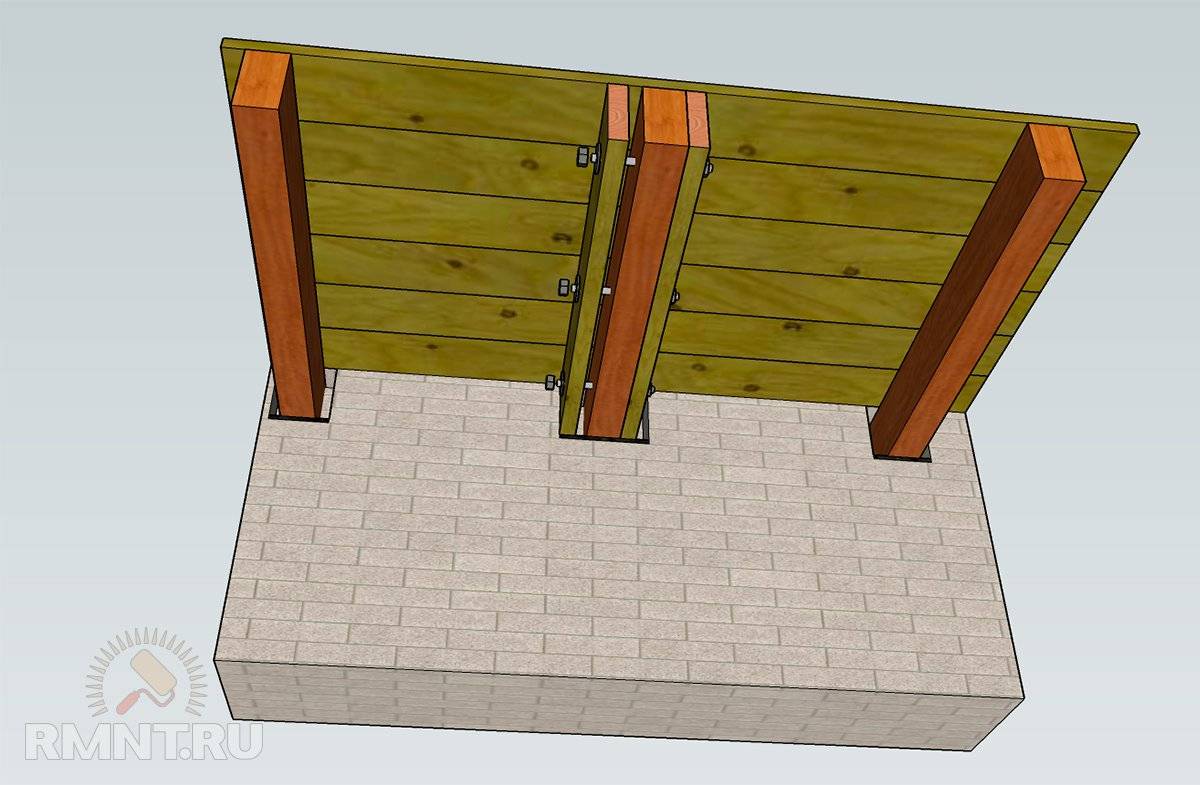

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

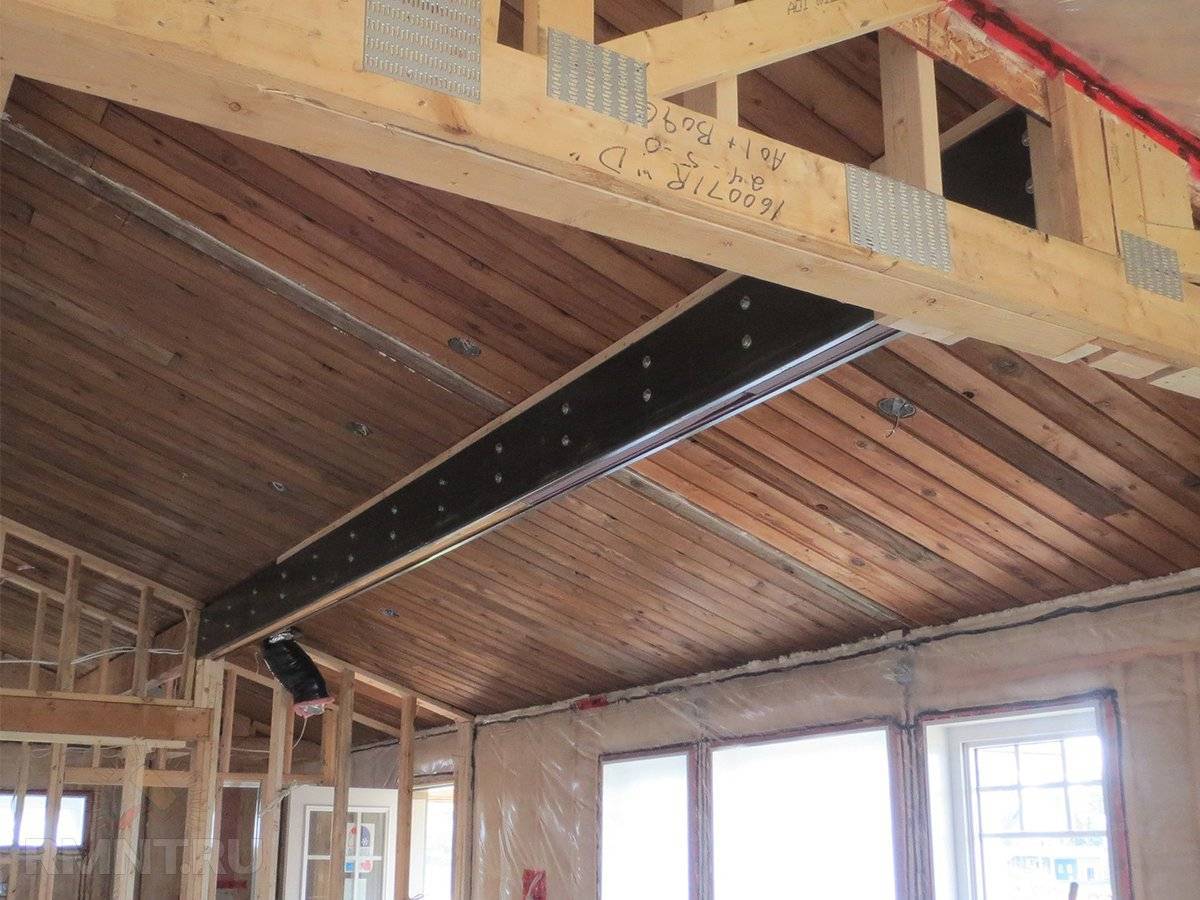

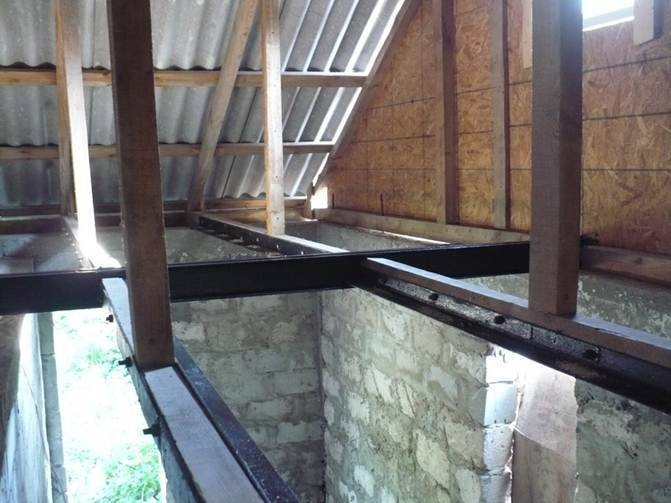

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Варианты отделки

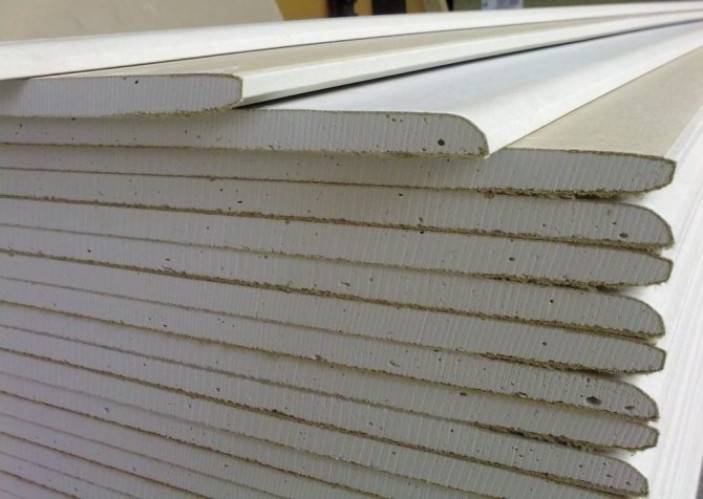

Гипсокартон

При необходимости выровнять плоскость перекрытия или изготовить сложную многоуровневую конструкцию, лучшим вариантом будет монтаж подвесного потолка из ГКЛ.

Главными достоинствами такой отделки являются:

• теплоизоляционные свойства;
• возможность скрыть коммуникации;
• наличие негорючих и водоотталкивающих ГКЛ;
• изготовление любых дизайнерских конструкций, в том числе криволинейных.

Из недостатков можно отметить:

• хрупкость гипсокартонных листов;
• невысокие звукоизолирующие свойства, которые с успехом компенсируется за счет слоя утеплителя на потолке.

Конструкцию делают на металлическом или деревянном каркасе. Для этого по периметру помещения крепят стартовый профиль (брус), который соединяют продольными несущими профилями (рейками) с шагом 50 мм, так, чтобы края ГКЛ стыковались на них посредине. Затем монтируют поперечные перегородки с шагом 60 мм для крепления листов по периметру и посредине.

Выравнивание плоскости производится за счет специальных подвесов. ГКЛ закрепляют на каркасе саморезами, стыки армируют и шпаклюют. Для чистовой отделки клеят обои, наносят декоративную штукатурку либо красят.

ВНИМАНИЕ! Нельзя использовать для устройства гипсокартонного потолка, плохо просушенную и поведенную древесину

Фанера и ДВП

Самый быстрый и весьма экономичный способ отделать потолок – обшить фанерой или ДВП. Особой декоративности при этом достичь не получится, но для хозяйственных помещений – вполне приемлемый вариант. Обшивку делают прямо по балкам, монтируя перегородки для крепления стыков между листами.

Из достоинств можно отметить невысокую стоимость и хорошую прочность материала благодаря многослойной структуре. К недостаткам относятся подверженность горению и низкая влагостойкость. Для решения этих проблем используются специальные водоотталкивающие пропитки и антипирены.

Вагонка и шпонированные панели

Преимуществами деревянной обшивки считаются:

• невысокая стоимость;
• экологичность;
• дополнительная теплозащита;
• хорошая звукоизоляция;
• большой срок службы.

Недостатки:

• горючесть;
• деформация при намокании;
• неудобства при уходе (нельзя мыть синтетическими моющими средствами);
• склонность к образованию грибка.

Вагонка представляет собой шпунтованные доски, которые соединяются методом «шип-паз», и делится на несколько классов (Экстра, А, В и С) – от идеально ровной древесины высшего качества, до бюджетной из недорогих пород с сучками и неровностями.

Шпонированные панели – это та же вагонка, только изготавливается исключительно из дешевых пород древесины, а на лицевую сторону досок наклеивается тонкий слой шпона из дорогих сортов. Таким образом, визуально получается красивый и богатый интерьер.

Монтаж деревянного шпунта начинается от края комнаты, при этом первая доска прикладывается вплотную к стене, пазом внутрь помещения. Прибивается как минимум на два гвоздя «враспор». Следующая доска вставляется шпунтом в паз предыдущей и плотно подгоняется к ней по всей длине. И так до противоположной стены. Для незаметного крепления применяются специальные монтажные кляймеры.

Пластиковые панели

В целях сэкономить средства, но получить при этом приличный внешний вид, потолок отделывают ПВХ-вагонкой.

Кроме невысокой цены, они просты в монтаже и уходе, легко заменяются при поломке, не нуждаются в дополнительной отделке.

Укладка балок перекрытий в стену

Укладка балок перекрытий в стену не менее важный процесс, чем расчет самих конструкций и от того насколько все будет сделано правильно зависит не только целостность всего дома, но порой и жизнь его обитателей.

Причем это касается как деревянных балок перекрытия, так и металлических: и те, и другие подвержены в местах стыковок выпадению конденсата, образования плесени и грибков (для деревянных балок), усиленной коррозии в торцах балок из металла.

Все это способствует ослаблению материала и может привести к его разрушению, повлекшее за собой обвал межэтажного перекрытия дома. Поэтому все действия по защите торцов балок перекрытий, включая и балки (лаги) при устройстве пола, сводятся к тому чтобы защитить эти части от конденсата и пагубного влияния жучков-паразитов (для деревянных балок).

Укладка деревянных балок перекрытий в стену

В большинстве случаев деревянные балки заводятся в стену в специально подготовленные для этого гнезда, которые сооружаются в процессе кладки. Размер опорных участков балок должен быть не менее 150 мм. Концы, опирающиеся на стены, срезаются по углом в 60º, обжигаются, обрабатываются антисептиком и оборачиваются в два слоя рубероидом.

Крепление деревянных балок перекрытия к стене

Однако, торцы балок оставляют обязательно оставляют открытыми для того чтобы они постоянно обтекались потоками воздуха, предотвращая таким образом образования конденсата на поверхности торцов.

Кроме того, концы балок должны находиться в гнездах чтобы со всех сторон между стеной и балкой оставалось свободное пространство в 40–50 мм, которое по окончанию монтажа заполняется утеплителем, например, минеральной ватой.

Диффузия водяного пара в деревянной балке

В домах из сруба или оцилиндрованного бревна концы балок заводят в гнезда на размер не менее 70 см для чего в стенах вырезаются специальные пазы. Во избежание скрипов в места укладки балок перекрытий в стену закладывается гидроизоляционный материал.

Следует отметить, что в случае подрубки концов балок допускается уменьшение размера на одну четвертую высоты балки, иначе под нагрузкой в этом месте могут образоваться трещины что существенно ослабит прочность перекрытия.

В случае с каркасными домами концы балок крепятся к брусу обвязки с помощью гвоздей или металлических скоб.

Укладка металлических балок перекрытий в стену

В отличие от деревянных балок концы металлических балок перед заделкой их в стену покрывают горячим битумом или суриком после чего их (концы) оборачивают минеральной ватой или войлоком, защитив их таким образом от промерзания.

При возведении стен из керамического кирпича, дойдя до уровня балок, определяют места и укладывают опорные подушки, установку которых проверяют по уровню или нивелиру.

Концы металлических балок после укладки крепят металлическими анкерами Т-образной формы.

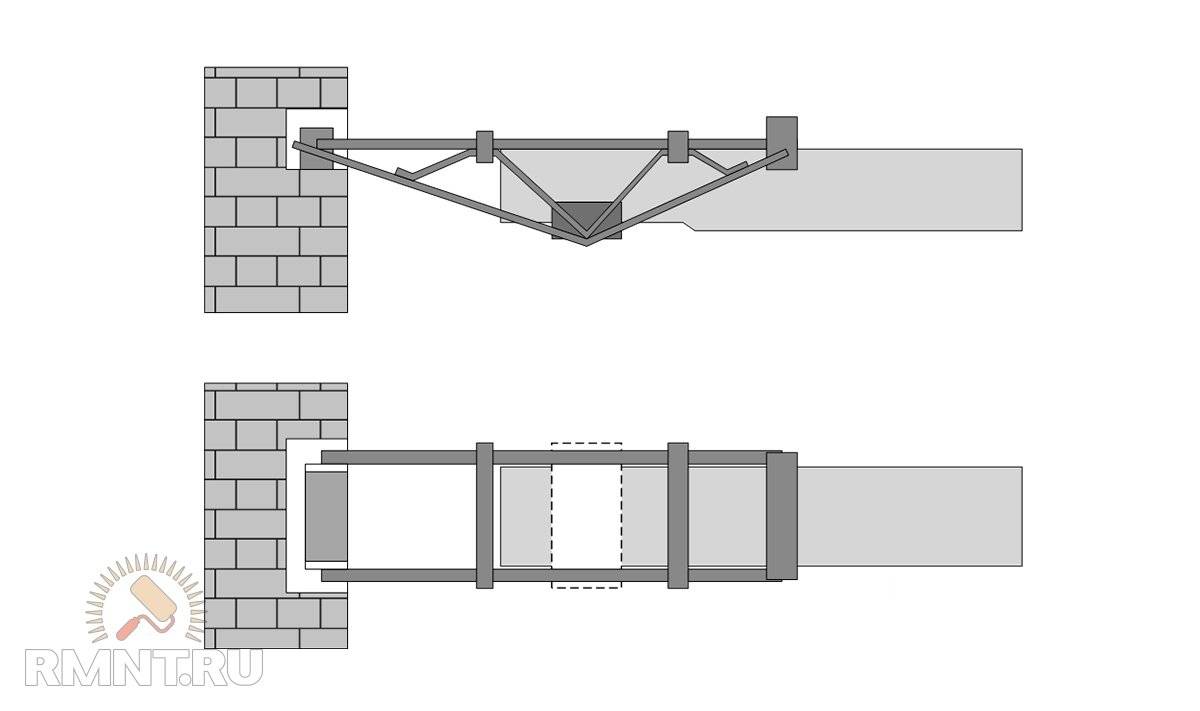

Опирание металлических балок

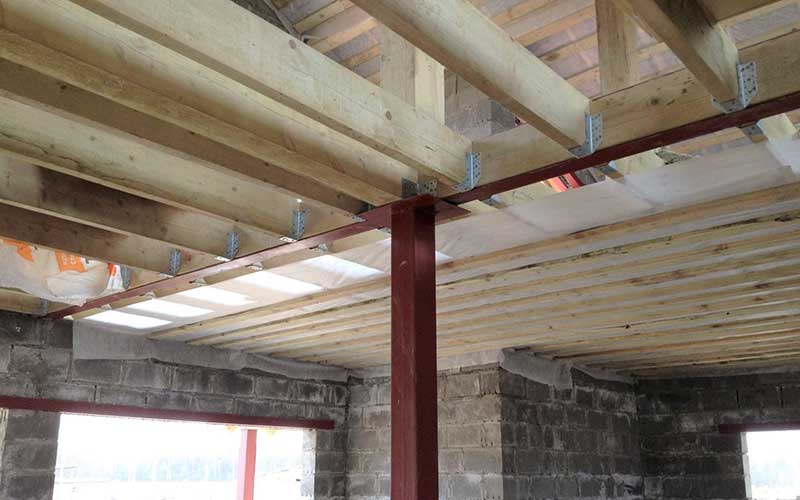

Дополнительные опоры

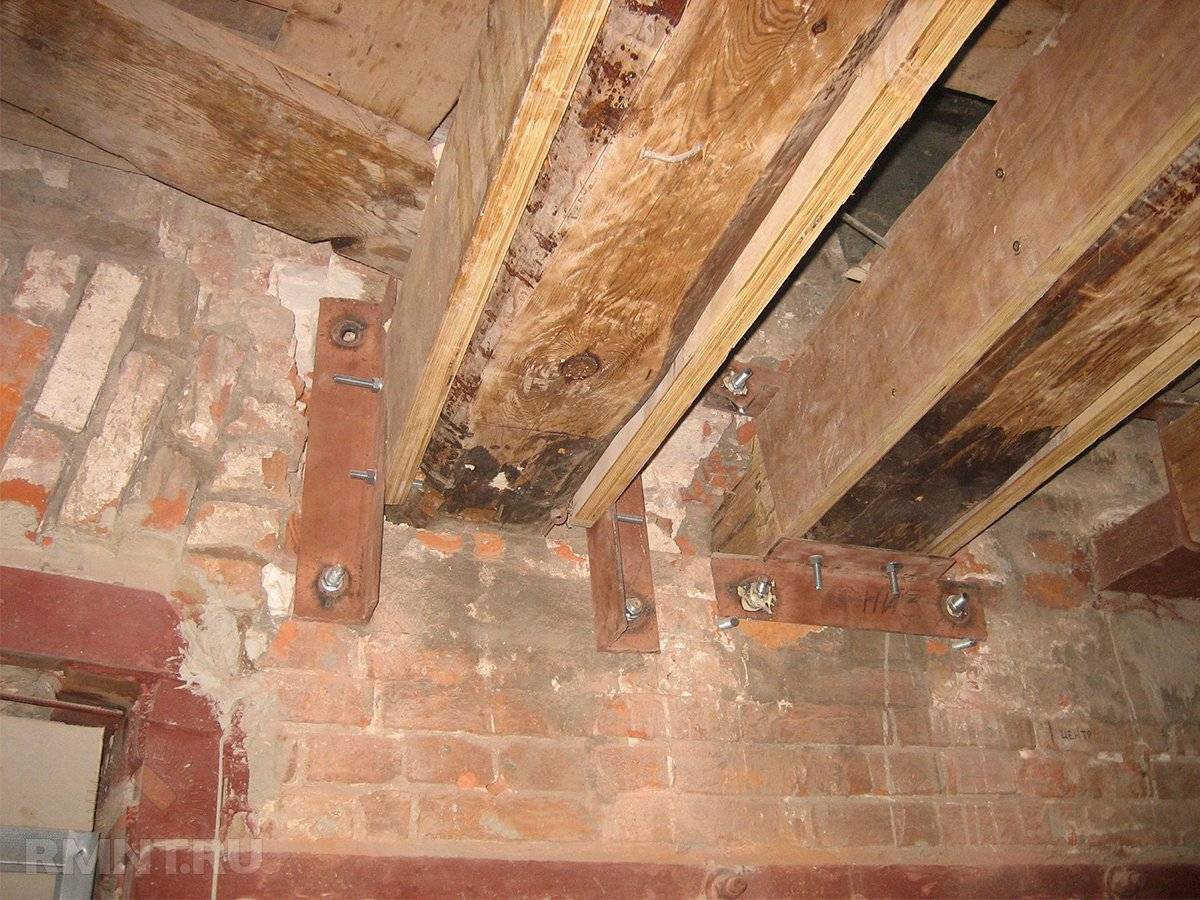

Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

Порядок работ по усилению можно свести к следующим пунктам.

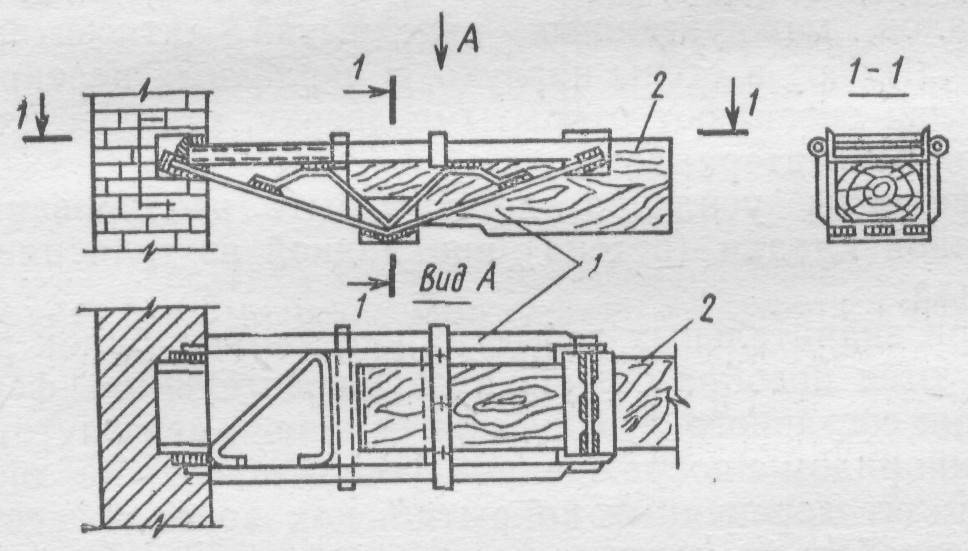

• Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
• Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
• Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.

Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.

Облегченное монолитное перекрытие по профилированному листу – конструктив, опыт участников портала

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

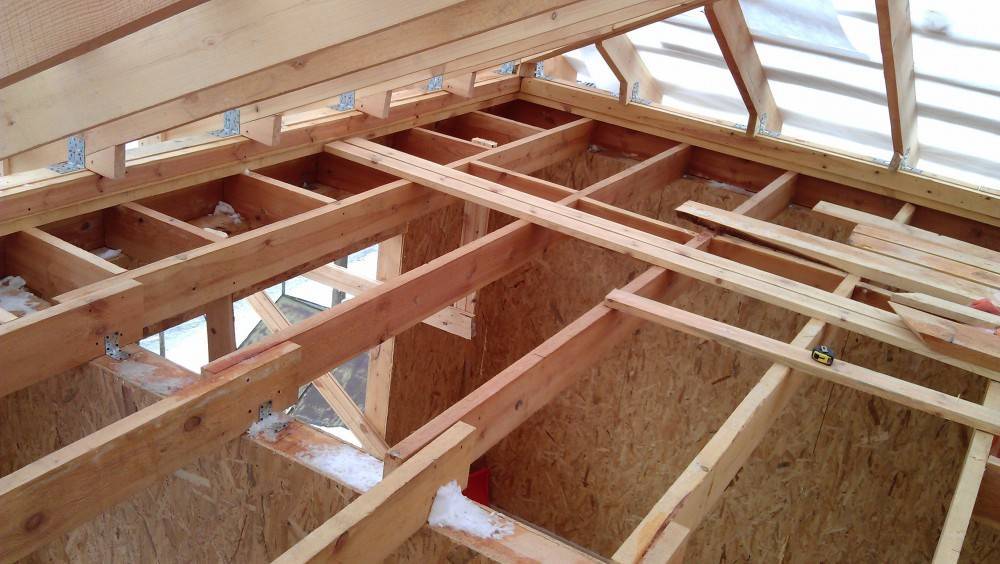

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Прутковые протезы

В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Способы усиления

Чаще всего домашним умельцам приходится сталкиваться с такой задачей, как:

• Усиление деревянных балок перекрытия между этажами или на чердаке.
• Усиление стропил и прочих элементов кровли.

Каждая конструкция требует особого подхода. Поэтому ниже рассмотрим как выполняется данная операция в каждом отдельном случае.

Схема усиления подгнившей балки досками

Балки

Усиление балок может осуществляться несколькими способами. Технология усиления подбирается в зависимости от повреждения.

Ниже приведем наиболее распространенные варианты:

Чаще всего процессу гниения подвергается участок балки, который опирается на стену. В таких случаях испорченная часть деревянного бруса вырезается, а вместо нее устанавливаются две накладные доски, между которыми с краю устанавливается вкладыш. Сечение досок определяется путем расчета, однако, оно должно незначительно превышать сечение балки.
Для выполнения этой операции под балку предварительно устанавливаются опоры, после чего отпиливается поврежденная часть и устанавливаются доски.

Схема усиления балки прутковым протезом

• Если испорченный участок достаточно большой, то усиление выполняется специальным прутковым протезом. Изготовлением последнего должны заниматься специалисты. Как правило, опорные части протеза выполняют из швеллеров.
• В случае образования трещин или увеличения прогиба балок устанавливают подбалки и надбалки, которые фиксируются вертикально расположенными болтами или металлическими шпильками. Накладка может монтироваться как на отдельном участке, так и по всей длине балки, в зависимости от ситуации.
  Прежде чем выполнить эту операцию, необходимо максимально выровнять прогнувшуюся деталь. Для этого можно воспользоваться опорами и домкратами.

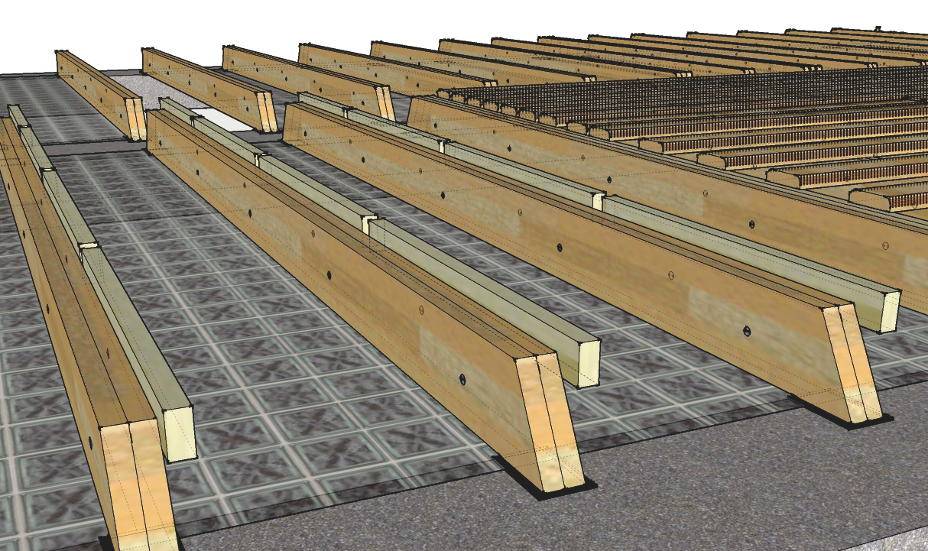

На фото – пример увеличения сечения балки

При монтаже дополнительной балки по всей длине, она также устанавливается в гнезде, предварительно выполненном в несущей стене. Надо сказать, что подобное усиление можно выполнить и при помощи досок, толщина которых должна быть не менее 50 мм.

Еще более эффективным методом является усиление деревянных балок швеллером, который, благодаря своей форме, эффективно противостоит нагрузкам.

Если балка сильно повреждена, то рядом с ней следует установить новую деталь, предварительно подготовив для нее место в стенах.

Следует отметить, что древесина, которая используется для усиления балок, должна быть хорошо высушенной. Кроме того, ее необходимо обработать антисептиками и антипиренами, что сделает деталь устойчивой к гниению и пожаробезопасной.

Защитная пропитка для дерева

Схема усиления крыши

Элементы кровли

Потребность в ремонте или усилении кровельной конструкции может возникнуть по следующим причинам:

• Появление трещин на участках концентрации напряжений.
• Появление в стропилах продольных трещин в результате усушки древесины.
• Гниение деревянных элементов в результате плохого проветривания или некачественного антисептирования. Надо сказать, что по этим причинам чаще всего в негодность приходит мауэрлат, а также участки стропильных ног, которые к нему примыкают.
• В случае замены легкого кровельного покрытия на тяжелое.

При незначительном повреждении деревянных элементов конструкции гнилью обычно выполняется их наращивание или протезирование. При наличии в доме внутренних стен, увеличить несущую способность стропил можно путем установки дополнительных стоек и подкосов.

Варианты укрепления стропил

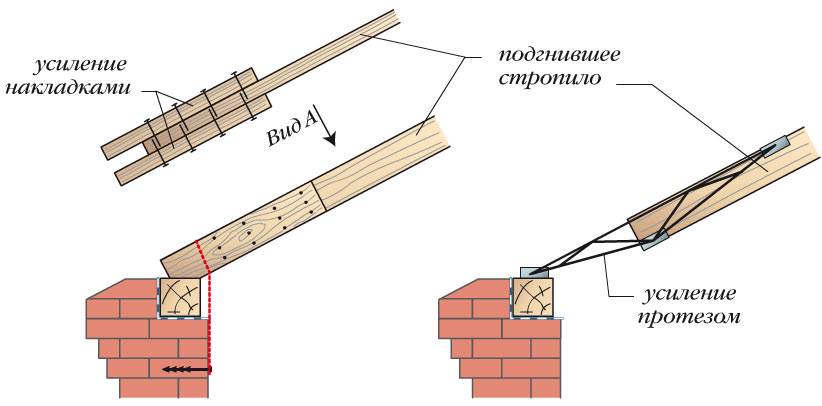

• В случае загнивания опорных концов стропильных ног, поврежденный участок вырезается и заменяется протезом.
• Если стык нижнего пояса обладает недостаточной несущей способностью, монтируют дополнительные накладки и стяжки между узлами ферм.

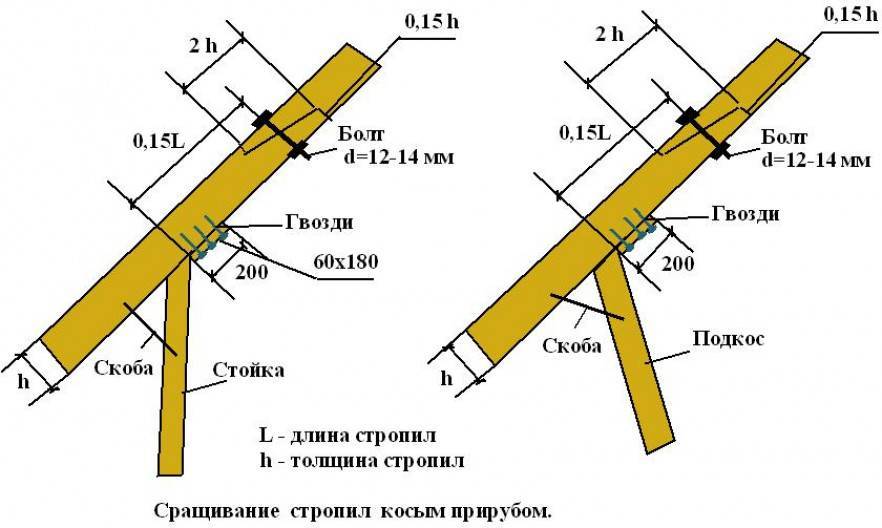

• В случае потери устойчивости верхнего пояса увеличивают сечение элементов дополнительными досками или монтируют своими руками дополнительные связи.
• При увеличении нагрузки на кровлю можно установить дополнительные стропильные фермы, т.е. уменьшить пролет между несущими элементами.

Схема состыковки стойки

В случае разрушения основания стоек срезается поврежденная часть и подставляется новая деталь. При этом соединение выполняется «в полдерева».

Следует отметить, что важно устранить не только неисправности, но и причины их возникновения. К примеру, в случае возникновения гнили, как уже было сказано выше, детали следует обработать соответствующими пропитками, а также обеспечить вентиляцию подкровельного пространства. Ведь стоимость профилактических мер значительно меньше, чем цена капитального ремонта

Ведь стоимость профилактических мер значительно меньше, чем цена капитального ремонта.

Схема подпорки балок
