Установка полотенцесушителя в ванной: устанавливаем своими руками в ванной комнате, видео

Разновидности приборов

Раньше во всех многоэтажных домах устанавливался обычны змеевик, подключенный к центральному водоснабжению, а именно к трубе с горячей водой. Такая форма популярна и сегодня, но благодаря более современным материалам из которых сделаны такие полотенцесушители, они выглядят значительно привлекательнее.
Еще одной популярной формой считается так называемая лесенка с горизонтальными перемычками. Такой прибор более функционален, поскольку на нем можно разместить больше вещей.

В целом, рынок предлагает потребителю три вида устройства для сушки вещей в ванной:

Водяной полотенцесушитель. Такое оборудование подключается к системе отопления или горячего водоснабжения. Для нагрева используется горячая вода. Цена очень демократична, поэтому это самый популярный вариант. Во время подключения нужно обязательно установить дополнительные краны, которые помогут перекрыть воду если возникнет протечка или нужно будет поменять сушилку.

Водяной полотенцесушитель: устройство монтируется непосредственно к системам ГВС

Электрический. Такой вариант используют если нет возможности подключится к системе подачи горячей воды. Они могут быть как напольными, так и настенными. Если человек остановил свой выбор на таком полотенцесушителе, то нужно учесть, что он потребляет много электричества.

Схема подключения электрического прибора может быть открытой (есть вилка и розетка) и закрытой (все коммуникации спрятаны в стене). Такое оборудование имеет ряд преимуществ:

• Имеет регулятор температуры.
• Можно установить в любом помещении.
• Большое количество форм позволяет выбрать подходящую к любому интерьеру.
• Подходят для частных домов без центрально водоснабжения.

Комбинированный. Такие модели подключаются к трубам, подающим горячую воду, и нагреваются от нее. Но если теплую воду отключили, то можно воспользоваться нагревательным элементом и также комфортно использовать прибор по назначению.
Цена на такие устройства немного выше чем на два предыдущих, но зато деньги потрачены не зря. В любой ситуации можно быстро высушить вещи.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

Установка водяного полотенцесушителя в ванной

Есть две разных по принципу схемы отопительных систем: открытая и закрытая. В первом случае сушку ставят в негерметичную магистраль. Внутрь металлических труб поступает кислород, металл окисляется, процессы приближают время коррозии. Для открытых контуров выбирают змеевики с внутренней антикоррозионной защитой. В закрытую систему кислород не проникает, поэтому требования к внутреннему слою не такие строгие.

Методы подключения водных моделей:

• нижний горизонтальный — так подключают конструкции нестандартной формы или больших размеров;
• диагональный метод — используют для прибора в форме лесенки;
• боковой прямой — ставят М и П образные устройства, популярный способ для моделей на выше 60 см.

При монтаже учитывают давление в трубах, чтобы не было их разрыва. Для монтажа применяют угловые фитинги, переходники разных типов. Применяют термостатические клапаны для изменения температуры в сушке для полотенец. Пользователь выставляет температуру, а автоматика регулирует поток носителя в трубах.

Прямое подключение

Стояк из предыдущей квартиры входит в ванную, к выводу подключают одну нижнюю или верхнюю трубку змеевика (зависит от направления подачи воды). На втором конце сушилки присоединен стояк, который идет в другое жилье. Сушилка для полотенец расположена так, что является продолжением стояка, его частью.

Особенности подсоединения:

• диаметр змеевика не должен быть меньше, чем у магистрали;
• направление движения воды (верх или вниз) не влияет на работоспособность сушки;
• учитывают при подключении межосевое расстояние выводов;
• перед монтажом отключают стояк (сантехники).

Ставят змеевик приваркой патрубков с резьбой, затем к ним пакуют полотенцесушитель. Трубы стояка могут быть металлическими, металлопластиковыми, полипропиленовыми, тогда вместо сварки применяют резьбовое соединение. Для декоративного оформления на сушилку ставят короб из дерева, металла, пластика.

Угловое подключение

Диагональная схема означает врезку оборудования в сам стояк. Подходит для разных форм сушителей, но чаще используют для лесенки. Направление движения воды в системе не играет роли, как не важен напор, скорость потока и удаленность от общего стояка. Если монтаж проводят правильно, в системе нет воздушных пробок, не нужно стравливать воду для их выхода.

Правила подключения по диагонали:

• нижняя врезочная точка ниже патрубка сушки;
• подводку делают с наименьшим числом изгибов;
• байпас имеет одинаковый диаметр с трубами;
• диаметр подводного патрубка не меньше ДУ 20, 25 для металлопластика и ¾ дюйма для металла;
• для подключения шаровых вентилей диаметр ¾ дюйма;
• рекомендуемый промежуток от стояка — 4 – 4,5 м.

Нижнее подключение

Такой метод популярен, если нужно скрыть подводящие трубы без штробления на участках большой протяженности. В этом случае коллекторы стояка могут скрываться за аксессуарами, расположенными около стен. Есть специальные модели, рассчитанные именно на такой способ врезки.

Правила нижнего подсоединения:

• нижний участок подводного стояка располагается ниже конструкции сушилки;
• диаметр байпаса делают меньше стояковых коллекторов;
• верхний вывод стояка — также ниже вывода полотенцесушителя, так сушилка работает при разных направлениях энергоносителя в трубах;
• высота установки полотенцесушителя может быть разной;
• не должны создаваться повороты и перегибы.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

• При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
• Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Как установить электрический полотенцесушитель

Если вы выбрали электрический нагреватель, то примите при самостоятельной установке во внимание следующее:

• устанавливайте полотенцесушитель в ванной при соблюдении правил техники безопасности в помещениях повышенной влажности;
• при выборе места установке учитывайте степень защищенности от воды и доступ к конструкции при необходимости ремонта;
• расстояние от пола должно составлять не более 225 см, а от кранов сушитель должен располагаться как минимум на расстоянии 60 см, чтобы на него не попадали брызги. По той же причине чуть дальше следует располагать аппарат от душевой;
• разметьте место установки, приложите аппарат к стене и проведите разметку;
• инструменты для крепления подбираются в зависимости от материала стены, это могут быть дюбеля, дрель, сверла и т.д.

Чтобы установить и подключить электросушитель на стену, нужно врезать стационарную розетку, при этом сушилку нельзя устанавливать прямо над ней. Расстояние между розеткой и сушилкой должно составлять порядка 25 см. При самостоятельной установке электрического полотенцесушителя обязательно изучите инструкцию и схему установки, которой нужно строго следовать. Соблюдайте подсоединения фазы и нейтрали, подключите все соединения в специальной коробке, включая программный блок.

При наличии в ванной электрического полотенцесушителя нельзя просушивать на нем пластиковые, картонные или пластмассовые изделия. Также регулярно очищайте его от грязи и пыли, отключив предварительно от сети и дав остыть. Для очистки применяйте лишь сухую тряпку.

Программный блок в электросушилке позволяет выбирать разные режимы работы. Настройки при этом выводятся на специальный дисплей. Вручную регулируются термостаты, а режим устанавливается при помощи кнопок.

Нюансы выбора полотенцесушителя: принцип работы, материал и форма

1. На входе и выходе добавляются вертикальные отрезки. Основные условия размещения подовла остаются неизменными.
2. Верх сушки находится выше верхней подачи воды. Схема требует использования воздухоотводчика на приборе – из-за образовавшейся ступени при отсутствии воды в системе накапливается воздух.

Размещение электрического агрегата

Установка электрической модели сушки несколько проще водяного аналога. Главное – соблюдать меры безопасности во время монтажа и эксплуатации электроприбора.

Чтобы понять, как правильно сделать полотенцесушитель в ванной, перечислим базовые требования по его установке:

1. Дистанция от электросушки до «мокрой» сантехники (ванна/умывальник/душ) – от 60 см. Минимальное расстояние до пола – 20 см.
2. Для подключения используется влагозащитная розетка со специальным «козырьком» от влаги.
3. Обязательные условия монтажа электропроводки: трехжильный кабель, наличие заземления, скрытая проводка и применение УЗО.

Тип подключения зависит от модификации электронагревателя. Масляные агрегаты монтируются строго по горизонтали и требуют жесткой фиксации. Кабельные змеевики можно разворачивать в любом направлении.

Если говорить об эффективности приборов, то масляные сушки более теплоемки – они долго разогреваются и так же долго остывают после отключения. Кабельные, наоборот, быстро прогревают помещения и быстро охлаждаются.

Монтаж конструкций с нижним подключением

Рассмотрим, как аккуратно и быстро как установить полотенцесушитель со скрытой разводкой на уже отделанную керамической плиткой стену:

Шаг 1. Вытащить из отводов заглушки с помощью ключа, удалить загрязнения.

Шаг 2. Скрутить все соединения полотенцесушителя, для надежности подтянуть ключом. Рекомендуется использовать прокладки из паронита, которые не боятся нагревания и высокого давления, долго сохраняют упругие свойства.

Шаг 3. На отводы установить декоративные колпачки и переходники.

Шаг 4. Прокладки уложить в переходники, приставить к отводам полотенцесушитель и прихватить гайками.

Шаг 5. На этом этапе сушилка закрепляется на стене с помощью дюбелей. Поскольку отделка уже готова, действовать нужно очень аккуратно. Снять полотенцесушитель, просверлить отверстия, смонтировать крепления.

Шаг 6. Снова повесить прибор на стену, проконтролировать его положение уровнем и при необходимости отрегулировать по вертикали и горизонтали.

Шаг 7. Затянуть все гайки уже окончательно. Приступить к испытаниям. Если при прохождении теплоносителя полотенцесушитель равномерно греется — работы проведены правильно. В противном случае нужно попробовать стравить воздух с помощью крана Маевского (если есть) или слегка открутив гайки в верхнем углу.

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

• Работает при любом направлении подачи в стояке.
• Не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
• Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
• При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Схема подключения полотенцесушителя

Для того чтобы выполнить подключение этого оборудования к стояку в своем доме, необходимо иметь представление о схеме его монтажа. Она несложная и освоить ее по силам каждому. Если в качестве теплоносителя, который будет циркулировать по системе, будет выступать горячая вода, то установку этого оборудования можно провести в трубе горячего водоснабжения. Или же можно осуществить монтаж системы отопления дома. В ванной комнате лучше всего подключать полотенцесушитель к системе горячего водоснабжения, что обеспечит обогрев помещения за счет теплоносителя, циркулирующего в полотенцесушителе.Работы при подключении

Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:

Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.

Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.

При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.

Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.

Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.

Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:

• если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
• при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.

Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.

После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.

Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.

Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.

Пошаговая инструкция по установке водяного полотенцесушителя

Специалисты рекомендуют перед началом работ провести сборку всей систем «на сухую», что позволит уточнить правильность выбора расходных материалов и совпадение всех размеров. Установка полотенцесушителя осуществляется следующим образом:

1. разметка на поверхности стены места для навески новой детали;
2. сверление отверстии для установки полотенцесушителя, который навешивается и прикручивается посредством дюбелей или болтов;
3. обрезанные концы трубопровода должны иметь резьбу. Если устанавливается новый полотенцесушитель, ее придется нарезать самостоятельно;
4. далее требуется смонтировать байпас при решении его наличия. При установке байпаса на него размещаются отводы и запорный вентиль;
5. в процессе монтажа все имеющиеся соединения следует качественно герметизировать. Это можно сделать ФУМ-лентой или паклей;
6. непосредственно установка полотенцесушителя с использованием муфт, контргаек, сгонов. При монтаже применяются сгоны, имеющие разную длину, что позволяет подгонять детали и упрощает их соединение в будущем;
7. прикручивание к отводу запорных клапанов, с которым потребуется соединить вводные патрубки самого устройства;
8. далее потребуется открыть запорные клапаны, а вентили на байпасе должны быть перекрыты. Это будет последним шагом, после которого можно открывать общий стояк и пускать воду с целью проверить правильность соединения и герметичность стыков.

Установка полотенцесушителя в ванной комнате небольшого размера с боковым подключением

Этот вариант реализовать проще, чем с нижним подключением.

Последовательность работ при монтаже небольшого М-образного полотенцесушителя на стальных готовых отводах:

1. Фум-ленту или нить намотать на резьбы всех соединительных элементов.

На трубки для подключения заранее надеть декоративные накладки.
На вводы сушилки с помощью разводного и газового ключа установить соединительные муфты и гайки «американок», их ответные части накрутить на отводы стояка.

Торцы соединений должны быть строго вертикальны, проверить это строительным уровнем.
Полотенцесушитель соединить с отводами, закрутить гайки до упора.

Если отделка еще не проводилась, закрепить конструкцию на стене сначала временно. Окончательно зафиксировать после финишной облицовки.

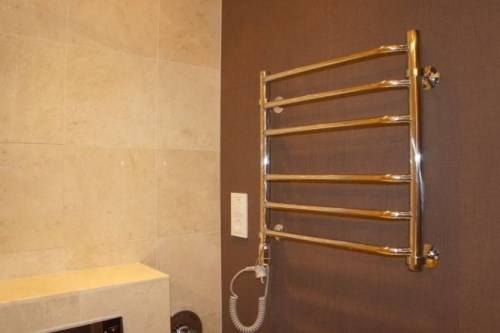

Установка электрического полотенцесушителя

Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению

Важное требование – соблюдение правил электробезопасности

Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО

Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

Выбор за Вами!

Нюансы монтажа электрических моделей

• Для сверления отверстий выбираются межплиточные швы.
• Если во шве сделать отверстие невозможно, сверлить плитку следует на расстоянии не менее 15 мм от ее края, иначе — она может треснуть.
• Используется специальное сверло с алмазным напылением. Если такого сверла нет, можно использовать обычное, но очень аккуратно – перфоратор ни в коем случае использовать нельзя.
• После отметки места сверления на плитке с помощью карандаша следует избавиться от глазури в этом месте, иначе — сверло будет скользить. Для этого пользуются обычным гвоздем и молотком.
• Когда отверстие в плитке сделано, можно использовать перфоратор для сверления в бетоне.

Демонтаж старого полотенцесушителя

Прежде всего, обратитесь в организацию, обслуживающую ваши сети водоснабжения и теплосети, чтобы они перекрыли подачу горячей воды на момент ваших работ по демонтажу. И лишь после этого начинайте снятие старой сушилки.

Нарезка резьбы на трубах

На срезанных концах труб необходимо еще нарезать резьбу. Для этого пригодиться специальный резьбонарезной станок. На специализированных рынках продают и дают данный инструмент напрокат. С торцов обрезанной трубы снимите фаски турбинкой, установите лерку требуемого калибра в гнездо инструмента и, хорошо закрепив на конце трубы, просто нарежьте резьбу.

ЧИТАТЬ ДАЛЕЕ: Идеи обычного ремонта зала своими руками 50 фото отделка гостиной комнаты в современном стиле декоративным камнем и деревом

Демонтаж старого полотенцесушителя

Конечно, если планируется замена полотенцесушителя, то вначале следует убрать старый. Для этого выполните следующие действия.

Шаг 1. Сначала перекройте подачу горячей жидкости в трубу, к которой будет крепиться змеевик. Для этого нужно написать соответствующее заявление председателю кооператива или в ЖЭК, после чего – перекрыть нужный вентиль.

Шаг 2. Далее снимается сам полотенцесушитель. Если он не является неотъемлемой составляющей магистрали, то просто открутите резьбовые соединения.

Шаг 3. Если устройство приварено к трубопроводу (или резьба не откручивается), то обрежьте его посредством болгарки и уберите из комнаты.

Обратите внимание! Обрезать нужно таким образом, чтобы оставшегося участка трубы было достаточно для нарезки резьбы

Схема №3

(Боковое и диагональное подключения с зауженным и/или смещённым байпасом)

Абсолютное большинство сантехников считают, что между отводами на полотенцесушителе обязательно должно быть сужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы, приведённые выше), а во-вторых, в случае нижней подачи воды в стояке сужение будет мешать работать полотенцесушителю.

Боковое подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Боковое подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Боковое подключение П/M-образного полотенцесушителя, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Боковое подключение П/M-образного полотенцесушителя, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Диагональное подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Диагональное подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Диагональные варианты подключения полотенцесушителя не имеют никаких преимуществ перед боковыми.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется!. Преимущества схемы:

Преимущества схемы:

• Отлично работает при верхней подаче в стояке.
• Не требуется стравливание воздуха из прибора после отключения воды.
• Удалённость полотенцеушителя от стояка – вплоть до 8-10 метров.

Недостатки схемы:

Гарантируется стабильная работа только для верхней подачи.

Условия работоспособности схемы:

• Строго верхняя подача в стояке! В общем случае следует считать направление подачи всегда неизвестным (несмотря на заявления местных сантехников) и использовать любую из универсальных схем, не зависящих от подачи.
• Нижний отвод стояка должен быть ниже низа прибора или наравне с ним, а верхний отвод стояка – выше верха полотенцесушителя или наравне с ним.

Виды полотенцесушителей

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

Таблица. Виды полотенцесушителей по принципу работы.

Название и фото	Описание
Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.
Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.
Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

• сталь;
• латунь;
• медь;
• нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания

Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора

Шаг 2: Разводка и вывод труб к полотенцесушителю

Общая схема подключения полотенцесушителя одинакова для всех типов устройства. С одного конца проводится подвод, а с другого вывод воды из системы. Приступаем к разводке. Распаиваем полипропиленовые трубы от шаровых кранов до подвода воды к сушилке. Приготавливаем дополнительные инструменты и материалы, которые понадобятся во время работы – паяльник и ножницы для полипропиленовых труб, соединительные фитинги (уголки и муфты-американки). Для развода отопительной системы используем пластиковые трубы со стекловолокном d=20 мм. Накручиваем заглушки.

Временно прикручиваем полотенцесушитель на место без окончательной фиксации и подмоток, выставляем его ровно по горизонту и вертикали, крепим сантехнику на дюбель-шурупы. Муфты-американки должны выступать из стены на толщину плитку, которой она будет облицовываться.
