Особенности и устройство свайно-ростверкового фундамента

Технология строительства свайно-ростверковых фундаментов

  • Свайно-ростверковый фундамент в разрезе Проведение подробных изыскательных работ, в результате которых нужно получить подробную информацию о типе почвы и глубине заложения водных горизонтов;

  • Разработка проекта основания, где сразу будут предусмотрены расчеты допустимых нагрузок на каждую опору, глубина их заложения, а также тип ростверка;
  • Монтаж опор. Если в проекте четко указано, какой тип опор нужно использовать, то и технология их установки уже предусмотрена. Бывает, что при возведении небольших зданий на сваях сделан только расчет нагрузок. Тогда строитель сам определяется с типом свай и часто используется винтовые или инъекционные опоры, которые легче монтировать.
  • Установка ростверка с дальнейшим его армированием;
  • Обустройство цоколя, проведение гидроизоляционных и теплоизоляционных работ внутренней части пола.

Как правило, ключевым фактором при выборе типа и длины фундамента будет глубина заложения нижней кромки основания.

При расчете нагрузок берется во внимание масса несущих стен и перекрытий, масса возможных сезонных нагрузок, полезные нагрузки от мебели и полученный результат умножается на коэффициент 1.3

Свайный фундамент с ростверком своими руками

Чаще всего строительство домов выполняется на буронабивном свайном фундаменте с ростверком в виде бетонной ленты, которая расположена над поверхностью земли на расстоянии 0,2 метра или заглублена в грунт.

Возведение свайного основания с ростверком проводится в несколько этапов.

Разметка участка

Для строительства любого фундамента требуется правильно выполненная разметка, свайный ростверковый фундамент также не обходится без этого этапа. Разметка участка выполняется следующим образом:


Размечаем участок

По линии расположения одной из длинных сторон дома ставят два колышка, расстояние между которыми равно длине этой стороны. Это будут два угла дома. Между колышками натягивают строительный шнур или веревку.
Перпендикулярно полученной линии натягивают еще два шнура, на которых отмечается ширина дома, и выставляются колышки. Здесь будут расположены два других угла, они также соединяются шнуром.
Проверить правильность углов можно следующим способом: по одной стороне угла делают отметку 3 метра, по другой — 4 метра. Если угол прямой, то расстояние между отметками будет равно 5 метров.

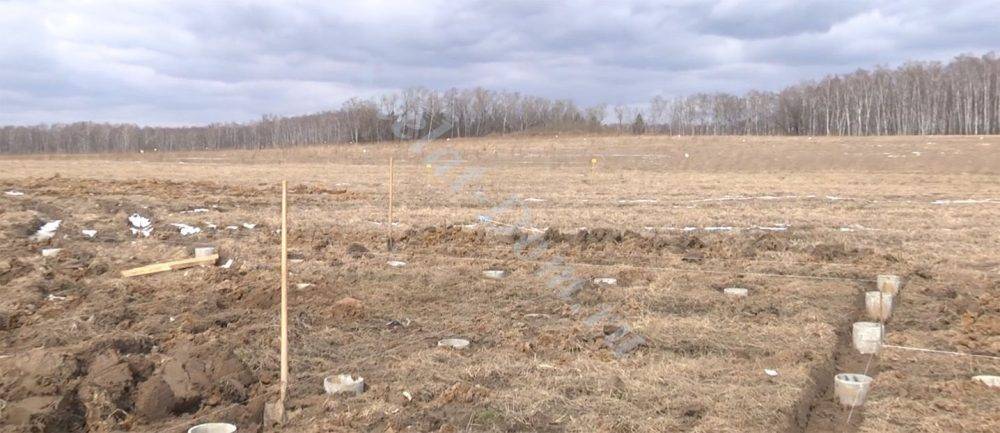

Затем отмечают места, где будут располагаться опоры фундамента

Здесь важно, чтобы сваи были устроены под углами дома и в местах пересечения стен.

Земляные работы

Ямы под сваи можно сделать самостоятельно посредством ручного бура. Глубина скважин определяется на этапе проектирования, но чаще всего она составляет 1,5-2 метра.

На дно пробуренных ям насыпают слой песка для обустройства подушки. Толщина слоя должна быть не меньше 0,1 метра, его нужно очень хорошо утрамбовать.

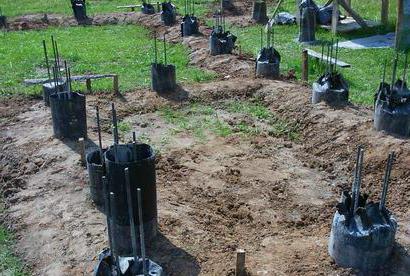

На подушку устанавливают асбестоцементную трубу, строго следя за вертикальностью расположения опоры. Для проверки можно использовать строительный уровень.

Армирование опор

Для создания армирующего каркаса берут четыре прута арматуры сечением 12 мм и связывают их поперечинами, используя мягкую проволоку. Высота каркаса должна быть равна высоте опоры с запасом 20 см. Этот запас необходим для дальнейшей связки с ростверком.

Приготовление и заливка бетона

Заливать сваи необходимо качественным раствором бетона, для приготовления которого понадобится 1 часть цемента марки М400, 3 части песка и 5 частей щебня. Более однородный и качественный бетон получается при замешивании в бетономешалке, но можно приготовить раствор своими руками. Для этого сначала перемешивают сухие компоненты, а затем добавляют воду небольшими порциями. Консистенция раствора должна быть средней густоты.

Готовый бетон заливают в армированные столбы, постоянно трамбуя его. Это поможет удалить из раствора воздушные пузырьки.

Сборка опалубки для ростверка

Монтаж опалубки зависит от расположения ростверка относительно земли. Если ростверк располагается над землей, то опалубку сооружают на подпорках, устраивая дно из досок. Из деревянных досок сколачивают щиты и делают боковые стенки опалубки, соединяя их распорками внутри конструкции. Снаружи опалубку также следует закрепить подпорками.

При заглубленном ростверке монтаж опалубки выполняют следующим образом:


Опалубка для ростверка

  • Выкапывают траншею и засыпают дно слоем песка до 10 см.
  • Собирают опалубку из деревянных щитов, установленных вертикально по обеим сторонам траншеи.
  • Фиксируют щиты распорками снаружи и распорками внутри.

Лучше всего использовать ростверк, поднятый над поверхностью земли, можно не бояться сезонного пучения грунта. Но строительство в этом случае необходимо начинать только через неделю после заливки бетона.

Армирование ростверка

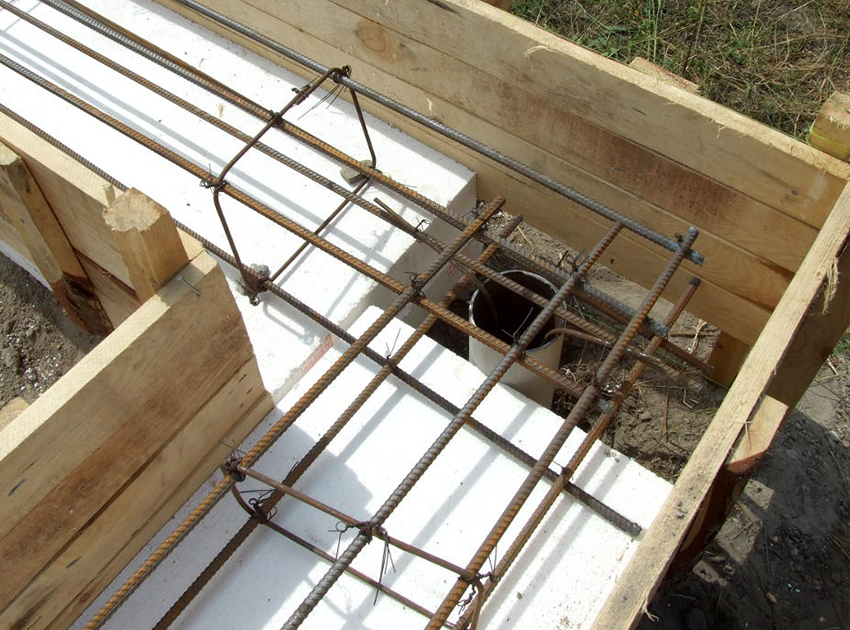

Каркас для ростверка также вяжется из арматурных прутьев сечением 12 мм, только арматура соединяется в два ряда и укладывается по всей длине ленты. Под каркас рекомендуется сделать подставки из кусочков брусков толщиной 5 см. арматура ростверка обязательно связывается с прутьями опорных столбов.

Возможные ошибки


Чтобы ростверк не обвалился, необходимо правильно просчитать количество свай и укрепить бетон арматурой

Монтаж свай с ростверком лучше доверить специалистам или работать по чертежу и только после технического расчета. Нарушение технологии приведет к просадке и разрушению дома.

Характерные ошибки:

  • отсутствие вертикальности при заглублении сваи;
  • использование приямков при закручивании винтовых стержней;
  • установка так, что свая касается твердого основания, а должна заходить в него на 0,2 – 0,3 м;
  • нарушение технического плана размещения элементов;
  • игнорирование металлических оголовков на верхней части сваи;
  • использование отверстий от старых свай для монтажа новых.

Стержни, которые стоят под наклоном, снижают несущую способность фундамента, со временем такие элементы могут быть вырваны из грунта. Сваи должны закручиваться в землю, начиная с поверхности грунта. Полость элемента бетонируется после забивания и ограничивается наголовником, защищающим от увлажнения.

Свайный ростверк для кирпичного дома – технология обустройства

железобетонных свайфундамента на буронабивных сваях

Формирование опалубки

Рис. 1.5: Несущие конструкции и сборка опалубочного щита

Рис. 1.6: Установка внешнего контура опалубки

Рис. 1.7: Опалубка в процессе обустройства

Рис

1.8: Нижний контур опалубки

Важно: соединение опалубочной конструкции выполняется с помощью гвоздей либо саморезов. Следите, чтобы острие гвоздей не выступало за пределы внутренней стороны досок, что чревато повреждением гидроизоляционного материала.
гидроизоляции
Рис

1.9: Гидроизоляция опалубки

Монтаж армокаркаса

Важно: особое внимание уделяется стыковке боковых участков каркаса, перекрестный стык тут не допускается, нужно использовать Г-образные усиления из выгнутых стержней арматуры. Рис. 2.0: Схема армирования углов ростверка

Рис

2.1: Укладка нижнего пояса и поперечных хомутов

Рис. 2.2: Усиление углов каркаса

Рис. 2.3: Верхний контур армокаркаса ростверка

Важно: при обустройстве каркаса важно соблюдать зазор в 5 см. между поясами арматуры и стенками  опалубки. Таким образом будет сформирован защитный слой бетона, предотвращающий коррозию каркаса под воздействием внешних факторов в процессе эксплуатации фундамента

2.0: Схема армирования углов ростверка

Рис. 2.1: Укладка нижнего пояса и поперечных хомутов

Рис. 2.2: Усиление углов каркаса

Рис

2.3: Верхний контур армокаркаса ростверка

Важно: при обустройстве каркаса важно соблюдать зазор в 5 см. между поясами арматуры и стенками  опалубки

Таким образом будет сформирован защитный слой бетона, предотвращающий коррозию каркаса под воздействием внешних факторов в процессе эксплуатации фундамента.

Заливка ростверка бетоном


Рис. 2.4: Заливка ростверка бетоном


Рис. 2.5: Заполненная бетоном опалубка


Рис. 2.6: Укрытие ростверка гидроизоляцией

Расчет и место установки свай


Схематическое отображение расположения свай в зависимости от конструктивных особенностей строения На этапе разработки проекта производится расчет точного количества опор и их расположение. Опорные элементы устанавливают рядами по разметке стен дома, в его углах, в местах пересечениях стен и между таковыми.

Расчет расстояния между опорами определяется общим весом возводимой конструкции: чем она тяжелее, тем большее количество элементов и с меньшим расстоянием между собой они будут устанавливаться.

При этом учитывается минимально допустимое расстояние – не менее трех диаметров сваи. Причина этому такова, что если опоры располагать чаще, их несущая способность снижается.

Примерный расчет при диаметре свайной опоры в 40 см, допустимое расстояние будет равно 120 см (40х3). В процессе выполнения работ по установке своими руками, следует проверять уровень оголовков – они все должны выступать на равную величину. В дальнейшем, на них будет возводиться сам дом.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

  1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

    Бурим сваи и вставляем асбестоцементные трубы под сваи

  2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

  3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

    Вяжем арматуру под сваи

  4. Сделать опалубку для ленты.

    Собираем опалубку

  5. Уложить арматуру ростверка и залить ее бетоном.

    Арматура не должна касаться краев опалубки

    Заливаем

  6. Выполнить гидроизоляцию.

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;

  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность

Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ

Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Пошаговая инструкция сооружения фундамента

Для изготовления ленточно-ростверкового фундамента необходимо подготовить сваи круглого сечения. Их установка выполняется при помощи специального инструмента – строительного бура. Когда скважины будут готовы, в них перед установочными работами создается песчаная подушка слоем 30 см. Следует иметь в виду, что это работа большого количества свай, которые устанавливают в основание стен, на углах ленты, выдержав между элементами шаг 1,8-2 м друг от друга. Не следует забывать про гидроизоляцию, в качестве которой применяются асбестоцементные или трубы, изготавливаемые из рубероида с помощью лески.

Чаще всего при возведении свайно-ростверкового фундамента выбирается вариант, при котором сваи устанавливают на глубину 2 м при шаге 3 м, при этом ростверк должен уйти на глубину 20 м. Конструкцию ростверка можно использовать для изготовления подпола на песчаной подушке или стяжке. Таким образом, можно отказаться от выполнения гидроизоляции.

Этапы работ

Этап 1. В самом начале необходимо выполнить разведывательно-изыскательные геологические работы для определения характеристик грунта на участке и степени его однородности. Если обстоятельства не позволяют воспользоваться услугами специалиста, то необходимо проделать эту операцию хотя бы самым примитивным способом. Следует учесть, что даже на небольшой площади грунт может отличаться по своим характеристикам

Следует уделить внимание и другим факторам – ветровой нагрузке, весу стройматериалов и величине уклона рельефа. Этап 2

Выполняется изготовление песчаной подушки для железобетонной ленты основания

Выполняется изготовление песчаной подушки для железобетонной ленты основания

Эта операция поможет обеспечить максимальную защиту основания от механического воздействия грунта. Этап 3. Изготавливается опалубка. Ее делают по той же схеме, что и в случае с ленточным фундаментом. Однако при возведении свайно-ростверкового фундамента с несъемной опалубкой имеются свои нюансы. В качестве емкости используют экструдированный пенополистирол «Пеноплекс» или «Термомонолит». Всё это позволит качественно утеплить и гидроизолировать основание. Для ликвидации мостиков холода используют стеклопластиковую арматуру и СВТ-стяжки. Этап 4. Изготовление свай. Для их установки потребуется спецтехника, которой бурят скважины. Далее их стенки обсаживают рубероидом либо обладающим аналогичными свойствами листовым материалом. Эта работа проводится с учетом того, что верхняя часть будет находиться на уровне земли. Асбестоцементная труба в этом случае может выполнять роль обсадки. В скважину устанавливают четыре нитки арматуры, которые нужно соединить друг с другом таким образом, чтобы их верхняя часть выходила из сваи и соединялась с ростверковой арматурой. Туда впоследствии заливают бетонный раствор.

Прежде чем проводить армирование ростверка, необходимо уложить между ним и верхней частью сваи гидроизоляцию. Для расчета материала необходимо предварительно замерить площадь нуждающейся в защите поверхности. Часть арматуры, которая будет выходить из сваи, необходимо надежно соединить с арматурой ростверка. Когда конструкция наберет половину прочности, подсыпку убирают, и тогда ростверк будет располагаться полностью над землей. При этом у него не должно быть опоры на грунт. Этап 5. Выполняется крепление ленты и сваи в единую конструкцию, после чего их заливают бетонной смесью. Лучше всего это делать строительной вибротехникой. В конечном итоге должен получиться тот самый ленточный фундамент на сваях, официально именуемый «свайным фундаментом с монолитным ростверком». Технология его установки предполагает вначале заливку сваи. Когда пройдет достаточно времени, можно переходить к бетонированию железобетонной ленты. Обычно выжидают 7 дней – по прошествии этого времени бетон набирает 50% заявленной прочности. После этого переходят к работам по ростверку. Сперва необходимо построить опалубку, заполнить ее песком или пенополистиролом. В результате этой операции ростверк поднимется над землей и днище опалубки будет выровнено по верхней части сваи. Владельцы, которые пожелают сэкономить, могут использовать для заливки бетон собственного производства. Обязательно нужно учитывать недостатки, которые присущи свайно-ростверковому фундаменту. Конструкция не будет иметь общего цокольного этажа с парной, основание не предназначено для тяжелых стен, выполнить расчёты свайно-ростверкового фундамента непрофессионалу достаточно сложно. Однако при возведении русской бани он является самым подходящим среди доступных вариантов.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

  • разметка участка застройки;
  • земляные работы;
  • монтаж свайных опор с учетом глубины заложения;
  • обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

  • Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
  • После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
  • Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
  • По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Подготовка ям

Ямы под сваи в обязательном порядке устраиваются на углах здания, под местом пересечения стен. Шаг между сваями обычно составляет порядка полутора метров. При самостоятельном возведении ямы обычно делают с помощью ручного бура. Глубина их зависит от степени промерзания грунта и уровня вод под землей. Также этот параметр рассчитывается исходя из глубины нахождения твердых слоев грунта. Обычно длина ям составляет около 1.5-2 м. На их дно укладывается подушка из песка. С ее использованием получаются гораздо более надежные фундаменты. СНиП предполагают применение подушки толщиной не менее 10 см. В нее упирают асбоцементные трубы диаметром 20-25 см. Выставлять их следует строго вертикально, пользуясь строительным уровнем. Трубы будут выполнять роль опалубки. Помимо этого, асбоцемент является очень неплохим гидроизолятором. Снимать их после заливки не требуется.

Фундамент для дома может возводиться и на квадратных сваях. Они обычно устраиваются при отсутствии необходимости слишком сильного заглубления. В этом случае опоры имеют большее сечение и гидроизолируются обычным рубероидом. Для этого его сшивают в трубу и помещают в яму. Далее над каждой ямой устраивается квадратная опалубка.

Расчет количества свай для фундамента

Надежность возведенного строения во многом зависит от правильного расчета количества опор и расстояния между ними, так как они принимают на себя основную нагрузку и распределяют ее. При проведении расчетов необходимо учитывать:

Считаем количество свай

  • Примерную массу конструкции, включая пол, стены, перекрытия и облицовку.
  • Полезную нагрузку от мебели, приборов и жильцов. Чаще всего этот параметр имеет постоянную величину: для многоэтажных конструкций — 200 кг/м2, для жилых одноэтажных домов — 150 кг/м2.
  • Нагрузка от снежного покрова в зимнее время. Это значение также имеет постоянность, в большинстве регионов оно составляет 180 кг/м2.
  • Коэффициент запаса, который в большинстве случаев равен 1,1 (очень редко применяется коэффициент 1,2).

К примеру, нужно рассчитать количество свай и шаг между ними для строения высотой в один этаж и размером 6*8 метров:

Определяем вес конструкции, для примера можно взять 29500 кг.
Высчитываем общую полезную нагрузку, для этого значение, указанное на 1 кв.м., умножаем на площадь дома: 6*8*150=7200 кг.
Узнаем величину снеговой нагрузки с учетом площади дома: 6*8*180=8640 кг.
Определяем общую нагрузку на основание, для этого суммируем нагрузку конструкции, полезную и снеговую нагрузку: 29500+7200+8640=45340 кг.
Полученное значение необходимо умножить на коэффициент запаса 1,1: 45340*1,1=49874 кг.
Принимая во внимание, что в среднем одна свая способна выдержать нагрузку около 2000 кг, определяем необходимое количество свай. Для этого достаточно разделить значение общей нагрузки с учетом коэффициента надежности на возможную нагрузку на одну сваю: 49874:2000=24,937.

Считаем шаги между сваями

При округлении этого числа получаем, что для одноэтажного дома площадью 48 кв.м. необходимо 25 свай. К этому количеству нужно прибавить сваи, которые будут поддерживать половые лаги внутри фундамента.

Шаг между опорами свайного фундамента определяется в размере 1,2-1,5 метра.

3.3. Армирование ростверка свайного фундамента

Поверх каждого столба перед установкой ростверка делают гидроизоляцию из просмоленного рубероида. Вместо смолы возможно использование гидростеклоизола.

Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.

Армирование ростверка происходит до установки опалубки.

После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.

Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
