Виды навесов, их особенности и применение

Конструктивные особенности навесов и козырьков

Козырёк и навес отличаются друг от друга типом крепления навесной конструкции над крыльцом: козырьки крепятся с помощью кронштейнов к стене здания, навесы имеют опоры-стойки. Проще говоря, если кровлю надо удерживать, упирая её в землю, – это навес. Если достаточно стены – это козырёк.

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Ещё могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Общее устройство козырька над входом.

Все навесы по своей конструкции можно разделить на три большие группы:

  • встроенные – это навесы, которые запланированы при строительстве здания. Они являются его неотъемлемой архитектурной частью;
  • пристроенные или пристенные – навесы, которые возводятся к готовому зданию, могут быть легко демонтированы;
  • отдельные – эти навесы устанавливаются на отрытой площадке, отдельно от здания.

В нашем обзоре мы сосредоточимся на обсуждении особенностей конструкции навеса над крыльцом и каким он может быть.

Как декоративный элемент фасада, навесы необходимо подбирать в соответствии с общим дизайном дома и ландшафтом окружающего его участка. Оптимальным будет применение идентичных материалов, выдерживание одного стиля, использование схожих расцветок.

Козырёк над крыльцом

Козырёк обычно крепится непосредственно к стене. Это достаточно лёгкие, но крепкие конструкции, способные выдержать не только удары стихии, но и неожиданные удары веток рядом стоящих деревьев.

Минусом таких конструкций чаще всего является их ограниченный радиус действия. Козырёк позволяет создать укрытие непосредственно над входом, не защищая на большом расстоянии.

Навес над крыльцом

А вот навес – напротив, более массивная конструкция с различным вариантом установки опор, которые тем или иным способом устанавливаются на землю. Навесы могут быть разных форм и размеров. При выборе подходящего варианта навеса можно учитывать множество факторов, прежде всего: климат, розу ветров, освещенность, экстерьер здания и так далее.

Навесы бывают достаточно объёмными. Некоторые могут продолжаться от самого крыльца или порога до ворот, создавая закрытое от ветра пространство, куда, к примеру, можно поставить автомобиль. Навес над крыльцом – это не просто часть крыши, это архитектурная составляющая, которая отвечает за ряд важных условий комфортного и безопасного проживания в доме.

Конечно, это уже более дорогостоящие конструкции, чем обычные козырьки, но в плане удобства это – лучший вариант.

Конструкция козырька над входом: из чего состоит

Любые конструкции козырьков предполагают наличие следующих комплектующих:

  • каркас – является несущим элементом, на который укладывается кровельное покрытие. Определяет угол наклона козырька. Основным требованием является надежность, ведь, кроме собственного веса, каркас для навеса должен выдерживать слой снега и порывы ветра. По виду каркаса козырьки бывают:

    1. деревянные;
    2. металлические козырьки, изготовленные из алюминия, стального или железного уголка, профильной трубы.
  • обшивка козырька – водонепроницаемый настил, который покрывает всю площадь изделия. Самыми распространенными вариантами для козырька над крыльцом являются: поликарбонат, дерево, металл, асбоцементные листы, алюкобонд и стекло (триплексное или закаленное).
  • опоры – основной узел крепления любого вида козырька. Перераспределяют нагрузку на основание, если выполнены в виде колонн, или на фасад, если крепятся на тягах.

По своим конструктивным особенностям устройство козырька может быть модульным и монолитным.

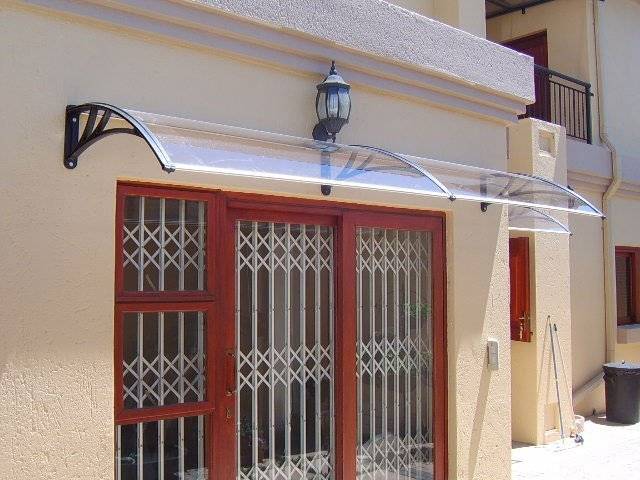

Модульные виды козырьков над крыльцом

Конструкция козырька над крыльцом модульного вида отличается простотой и легкостью. Установка навеса не займет больше часа, как и его демонтаж. Модульные козырьки имеют ряд преимуществ:

  • возможность замены отдельных составляющих;
  • простое изготовление и монтаж козырьков – можно все сделать своими руками;
  • большое разнообразие форм и цветов;
  • относительно низкая цена.

Устройство модульных козырьков показано на фото (рисунке).

Существуют модульные конструкции металлических козырьков. Но чаще всего в качестве материала используется стекло или полимерный пластик.

Монолитная конструкция козырька над входом

Это самый распространенный вид козырьков над подъездом. Железобетонные козырьки отличаются особой долговечностью. Являются неотделимой частью строения, что с одной стороны благоприятно сказывается на его прочности, а с другой – на сложности реконструкции и ремонте.

Монолитным может быть не только козырек, сделанный из бетонных плит. Главное, чтобы конструкция была нераздельной со стенами дома. Например, деревянные коттеджи оборудуются навесами из массива, а дачные постройки – металлическими. Такие виды козырьков для дома проектируются одновременно со зданием.

Дизайн

Дизайнерские решения для придания козырькам оригинального вида разнообразны и ограничены фантазией автора. Часто в конструкцию добавляют кованые элементы. Готовый декорированный узор просто приваривается. Можно попробовать самому ковать украшения.

Можно сделать упор на необычную форму, которой можно добиться при помощи изогнутых направляющих и балок. Выгодно смотрятся козырьки с обратным изгибом или полусферической формы. Можно почерпнуть идеи из картинок в сети.

Изготовление козырька – несложное дело, с которым можно справиться при минимальных навыках сварки и монтажа. Предварительно потребуется начертить от руки конструкцию и выполнить расчет несущей способности стены.

Конструктивные особенности навесов и козырьков

Козырёк и навес отличаются друг от друга типом крепления навесной конструкции над крыльцом: козырьки крепятся с помощью кронштейнов к стене здания, навесы имеют опоры-стойки. Проще говоря, если кровлю надо удерживать, упирая её в землю, – это навес. Если достаточно стены – это козырёк.

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Ещё могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Общее устройство козырька над входом.

Все навесы по своей конструкции можно разделить на три большие группы:

  • встроенные – это навесы, которые запланированы при строительстве здания. Они являются его неотъемлемой архитектурной частью;
  • пристроенные или пристенные – навесы, которые возводятся к готовому зданию, могут быть легко демонтированы;
  • отдельные – эти навесы устанавливаются на отрытой площадке, отдельно от здания.

В нашем обзоре мы сосредоточимся на обсуждении особенностей конструкции навеса над крыльцом и каким он может быть.

Как декоративный элемент фасада, навесы необходимо подбирать в соответствии с общим дизайном дома и ландшафтом окружающего его участка. Оптимальным будет применение идентичных материалов, выдерживание одного стиля, использование схожих расцветок.

Козырёк над крыльцом

Козырёк обычно крепится непосредственно к стене. Это достаточно лёгкие, но крепкие конструкции, способные выдержать не только удары стихии, но и неожиданные удары веток рядом стоящих деревьев.

Минусом таких конструкций чаще всего является их ограниченный радиус действия. Козырёк позволяет создать укрытие непосредственно над входом, не защищая на большом расстоянии.

Навес над крыльцом

А вот навес – напротив, более массивная конструкция с различным вариантом установки опор, которые тем или иным способом устанавливаются на землю. Навесы могут быть разных форм и размеров. При выборе подходящего варианта навеса можно учитывать множество факторов, прежде всего: климат, розу ветров, освещенность, экстерьер здания и так далее.

Навесы бывают достаточно объёмными. Некоторые могут продолжаться от самого крыльца или порога до ворот, создавая закрытое от ветра пространство, куда, к примеру, можно поставить автомобиль. Навес над крыльцом – это не просто часть крыши, это архитектурная составляющая, которая отвечает за ряд важных условий комфортного и безопасного проживания в доме.

Конечно, это уже более дорогостоящие конструкции, чем обычные козырьки, но в плане удобства это – лучший вариант.

Особенности фундамента

Усиленное основание требуется сооружать, если конструкция основательная и устанавливается надолго. Под навесы может быть изготовлен свайно-винтовой фундамент, также широко используется бетонирование опорных стоек.

Начальным этапом закладки является проверка грунта, дабы исключить дальнейшую деформацию готового строения. В случае необходимости установки на песчаной почве, опорные стойки нужно погружать на глубину свыше пятидесяти сантиметров. Если на участке преобладает глина, насыщенная грунтовыми водами, то закладка фундамента происходит на глубину промерзания в данном регионе.

Подготовка под основание включает снятие верхнего слоя почвы и засыпку гравием

Площадку лучше всего бетонировать, при этом, важно помнить, что площадь основания не должна превышать площадь кровли во избежание разрушения под воздействием влаги

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

  1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные»
  3. СП 31-107-2004 «Архитектурно-планировочные решения»

Образцы козырьков и навесов: какие используются материалы

Качество изделия во многом зависит от материала, из которого изготовлена его облицовка. Наиболее популярны следующие варианты козырьков:

Конструкции козырьков из стекла

Красивые козырьки из стекла – стильный, прочный материал. Стекло имеет трехслойную структуру: внешние два слоя – это закаленное или термоупрочненное стекло. Внутренний слой представляет собой прозрачную полимерную пленку, которая в случае повреждения не дает образоваться опасным осколкам и поддерживает целостность испорченного элемента.

Толщина настила колеблется в пределах от 1,2 см до 3 см. Наряду с обычным стеклом, широко применяются тонированные или матовые покрытия. Стеклянные образцы козырьков над входной дверью всегда смотрятся симпатично и привлекательно. Подобрав степень прозрачности и оттенок, навес можно удачно вписать в экстерьер практически любого дома.

Цельностеклянные виды козырьков имеют единственный недостаток – они дорогие. Поэтому навесы из стекла, как правило, небольшие и устанавливаются там, где внешний вид изделия играет важную роль, например, над магазинами.

Конструкции козырьков из поликарбоната

Козырьки над входом из поликарбоната имеют привлекательный внешний вид и при этом гораздо дешевле, чем их стеклянные аналоги. Полимерный пластик является прозрачным материалом, пропускающим достаточно света, но при этом задерживающим большую часть ультрафиолетового излучения. Бывает двух типов:

  1. монолитный поликарбонат. Самый прочный из известных прозрачных стройматериалов. Устойчив к воздействию агрессивных факторов, при этом гибок и легко поддается обработке;
  2. ячеистый или сотовый поликарбонат. Представляет из себя два тонких листа, между которыми имеются соединительные перегородки. Очень легкий (в 15 раз легче стекла) и при этом прочный материал. Обладает хорошими теплоизолирующими свойствами.

Козырьки из поликарбоната являются одним из самых распространенных вариантов. Это объясняется тем, что стоимость изделия невелика, а срок службы превышает 20-25 лет. Фото вариантов козырьков из поликарбоната вы можете посмотреть ниже.


Конструкции козырьков из дерева

Дерево – натуральный легкий материал, удобный в обработке. Но при этом быстро портится под действием влаги и солнечных лучей. Частично данные недостатки устраняются предварительной обработкой древесины: сушкой, пропиткой специальными составами, лакировкой, окраской. После такой подготовки козырьки из дерева служат значительно дольше, но со временем все равно приходят в негодность и требуют замены.

Древесина отлично подойдет для изготовления садового павильона, навеса-беседки или маркизы. Также можно сделать деревянный козырек над дверью, ведущей в дом, подвал или сарай. Виды входных козырьков из дерева представлены ниже.

Конструкции металлических козырьков

Металл – наиболее распространенный материал для постройки навесов, надежный и долговечный. По методу изготовления различают сборные, сварные, кованые козырьки и навесы. Для сооружения металлического каркаса, как правило, используют нержавеющую сталь, для обшивки – оцинкованное железо или профнастил. Такие образцы козырьков являются наиболее прочными и долговечными – они десятилетиями могут эксплуатироваться без каких-либо проблем.

Фото с вариантами козырька над крыльцом представлены далее.

Виды козырьков над дверью из металлочерепицы

Разнообразные варианты козырька над крыльцом из металлочерепицы очень популярны благодаря свойствам этого кровельного материала: небольшому весу, долговечности, экологичности, пожаробезопасности, устойчивости к коррозии и приятному внешнему виду.

Монтаж навеса из металлочерепицы выполняется легко и без применения специальных инструментов. Уход минимален – не требует больших затрат времени и средств. Кроме того, за счет рельефной поверхности профильного листа с любой формы козырьков стекает вода и не накапливается снежная шапка.

Бетонный козырек – монолитная конструкция. Железобетонные навесы сооружаются одновременно со зданием и, как правило, имеют массивные размеры. Отличным примером таких видов козырьков служит козырек над подъездом в жилом доме.

Стилевые направления

Правильно выбранный дизайн конструкции позволит вписать ее лучшим образом в общую архитектурную композицию усадьбы. Современные материалы позволяют соорудить разные типы навесов в различных стилевых направлениях, например, в стиле хай-тек или рустик.

Кроме обычных материалов, в дизайне может использоваться солома, изделия из глины. В качестве украшения конструкций применяют виноградную лозу, плетущиеся растения, кусты. Создать уютный вид помогут высаженные вдоль периметра беседки лиственные или хвойные деревья, декоративные кустарники.

Для украшения каркаса и крыши используется резьба, ковка, декоративные решетки. Их выбор даст возможность украсить конструкцию, визуально сделать ее более легкой и ажурной, при этом четко обозначив ее границы.

Наличие штор позволит сделать беседку комфортной и уютной. Для этих целей идеально подойдет узорчатая ткань с водоотталкивающими свойствами, тюль или разноцветный тент. Дополнительные элементы делают оформление органичным, связывая саму конструкцию с окружающим природным ландшафтом. Для этих целей используют светодиодную подсветку, декоративные лампы и фонари, цветочные клумбы.

Навесы схемы чертежи. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

  • на автостоянках;
  • в загородных частных домах для создания больших крытых участков территории;
  • в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Нормы по обустройству навесов и козырьков

Как вы наверно уже поняли, любая конструкция над головой человека, будь то козырёк или навес, должна обеспечить полную безопасность.

В первую очередь это касается возможных экстремальных нагрузок. Конструкция над крыльцом должна выдержать удар массы снега и льда, падающего с крыши. Если козырёк сам по себе очень тяжелый, например, кованый, а крепления к стене недостаточно надёжны, он рухнет вместе с сугробом и частью стены. Именно по этой причине нормы СНИП диктуют, что конструкция должна выдерживать минимум 200 кг/м².

Имейте ввиду, что давление на навес могут оказывать и вьющиеся растения, которыми часто украшают подобные сооружения

Второй важный момент – пожаробезопасность. Входная группа не должна поддерживать горение, чтобы обеспечить жильцам безопасную эвакуацию в случае пожара в доме.

И последняя нормативная рекомендация – правильный водоотвод. Вам вряд ли понравится, если вода с навеса будет стекать и скапливаться перед входной дверью. Не лучший вариант и если лужа будет стоять перед крыльцом на пешеходной дорожке. Обычно воду с крыльца отводят по желобу в водосток или ливневую канализацию. При проектировании навеса нужно сразу продумать, куда направить поток.

Какой навес для машины лучше

У каждой разновидности материалов имеются как плюсы, так и минусы. Так, натуральная древесина горит и часто гниет, металлические сплавы покрываются ржавчиной и для их монтажа нужен сварочный аппарат. Кроме того, за этими материалами нужно регулярно ухаживать. Из камня и кирпича возводить постройку очень хлопотно, необходим опыт по кладке, замесу бетонной смеси, да и затраты времени гораздо больше, нежели при устройстве металлического или деревянного навеса.

Выбор в этом случае определяется вашими способностями. Кому-то предпочтительнее соорудить конструкцию из древесины, другим сподручнее будет сварить металлические детали и сделать очень надежный и качественный навес для своего «железного коня».

Если говорить о материалах для кровли, то, конечно же, намного проще и быстрее воспользоваться жесткими листами: профнастил, поликарбонат или шифер. Рулонный рубероид имеет меньшую стоимость, однако для его установки дополнительно придется сооружать обрешетку для стропил. То же самое можно сказать и о мягкой черепице.

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 58.7%

Из дерева 41.3%

Никакой 0%
Проголосовало: 46

dizlandshafta

Полезно4Бесполезно

Деревянный каркас с деревянной крышей

Причем, цена ниже и на сам материал (дерево дешевле металла), и на самостоятельную установку (не нужно специальное оборудование, подойдут обычные инструменты).

+ Можно установить своими руками.

Конструкции из дерева возведет даже непрофессионал. Не понадобится нанимать работников или мастеров, покупать сварочный аппарат.

Обработанные бревна выглядят естественно и органично на большинстве участков. Дерево источает приятный аромат и создает впечатление уюта, надежности.

+ Не требуется основательный фундамент.

Даже навес-стоянка на 2-3 машины такой легкий, что для не нужно сложное обустройство площадки.

— Нужна регулярная обработка.

Без специальной пропитки дерево испортится и сгниет.

Одна искра способна за полчаса разрушить конструкцию.

— Небольшой срок службы.

Особенно по сравнению с металлическими навесами. Деревянный простоит без изменений не более 10 лет.

Декорирование навеса

Навес можно вписать в ландшафтный дизайн участка. Он станет не только функциональным, но и красивым объектом

Варианты:

1

Посадить по периметру вьющиеся растения и цветы. Например, вьюнки, плющ или виноград. С наступлением лета они обовьют каркас постройки, превратив ее в живую беседку. Они скроют пространство под крышей от посторонних глаз и защитят от солнца.

2

Можно раскрасить конструкцию. Яркие цвета сделают акцент и будут привлекать взор. Проявив фантазию можно создать расписной арт-объект.

3

Добавить резные или кованые украшения. Например, установить опорные столбы с выполненной на них резьбой. Такой декор можно сделать самостоятельно или заказать у мастера. В нем можно проявить свою индивидуальность и вкус.

Строительство навеса своими руками доступно каждому желающему. Он обеспечит пространство возле дома, где можно оборудовать место для отдыха, детскую площадку или стоянку для машины. При правильно подобранном дизайне, он гармонично впишется в приусадебный участок.
