Винтовые сваи для фундамента – технические характеристики

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

  • Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
  • Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

  • Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
  • Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
  • Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
  • Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
  • Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
  • Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

  • Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
  • Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
  • Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
  • Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
  • Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Минусы и проблемы во время установки СФ

Фундамент свайного типа, как и свайно-винтовой, предназначены для длительного использования. Долгий срок эксплуатации – это самая важная характеристика в этом виде конструкции

Для того, чтобы обеспечить этот параметр, крайне важно провести установку конструкции правильно и учесть самые распространенные ошибки в этом процессе

Любой грунт может содержать в себе твердые объекты и камни, которые становятся препятствием для забивки свай в случае, если Вы выбрали свайно-винтовой или забивной тип фундамента. Если в процессе забивки произошло так, что свая натолкнулась на камень или иного рода твердое образование, то ни в коем случае нельзя продолжать процесс, также нельзя проводить наращивание сваи. При столкновении происходит отклонение от нужного угла забивки и данный элемент фундамента не будет надежным для опоры и может стать причиной разрушения здания.

Нельзя заниматься вывинчиванием опорного элемента, после того, как была произведена его установка. Это часто происходит при необходимости частичного демонтажа конструкции. Правильная установка свай должна проводиться в грунт с достаточной степенью уплотнения. Но если перед этим из него была вывинчен опорный элемент, то грунт в это месте стал рыхлым и непригодным для установки. Из-за этого может наступить существенное проседание грунта и деформация всего строения.

Предварительно выкапывать ямы также запрещено. Выкопанная яма для установки сваи не сможет обеспечить необходимого уровня устойчивости конструкции. Установка проходит на расстояние от 6 до 8 метров вглубь только в плотный и устойчивый грунт. Если после установки опорного элемента в грунт не было достигнуто нужной стабильности, то необходимо сделать утрамбовку почвы и продолжить установку.
Не менее важны предварительные изыскания и расчеты, которые определяют несущую способность опоры. Из-за ошибок на этом этапе строительства могут возникнуть погрешности в дальнейшей установки, есть вероятность, что несущая способность будет занижена. В такой ситуации устранение ошибки можно добиться, осуществив прокладку железобетонных поясов в межэтажных перекрытиях.

Следует срезать технологическое отверстие, прежде чем приступать к установке опоры

Иногда можно встретить таких мастеров, которые не делают это, аргументируя тем, что таким образом можно сэкономить материал, однако необрезанные технологические отверстия в дальнейшем становятся причиной разрушения здания.

Очень важно выполнить выравнивание всех опорных элементов фундамента в конце процесса их установки. Учитывая то, что такой тип фундамента применяют там, где рельеф не слишком ровный, то важно соблюдать определенную установленную высоту над поверхностью земли каждого из элементов

Этот этап отразится в дальнейшем на качестве и надежности опорной конструкции.
Еще одна ошибка, к которой приводят неправильные изыскания и последующие расчеты – это не до конца забитая свая. Достижение проектной отметки уровня вбивания опорного элемента можно обеспечить, осуществив дополнительные изыскательские мероприятия и откорректировав проект, увеличив степень нагрузки благодаря надстройкам.

Важно: проводить процесс установки свайного фундамента следует только профессионалам, ведь такая разновидность опоры применяется не очень давно, а потому опытных специалистов в этом деле мало

Особенности свайно-винтового фундамента

Преимущества винтовых свай неоспоримы, но также есть и некоторые недостатки, о которых стоит знать. Технология производства свай соответствует всем существующим ГОСТам. Это дает возможность сделать качественное основание.

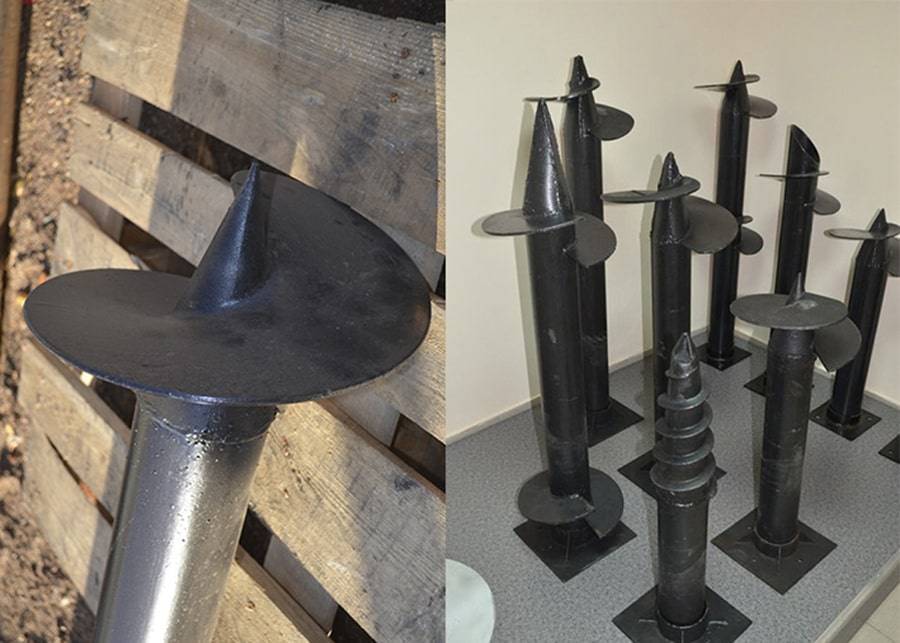

По ГОСТу винтовая свая изготавливается из металлической трубы и к одному концу приваривается наконечник с винтовыми лопастями. Наконечник может быть литым либо просто срезанным под углом. Форма лопастей также бывает разными.

Перед тем как выбрать винтовые сваи необходимо определиться с типом почвы. Для сыпучих грунтов используются изделия наконечник, у которых дополнен широкими лопастями. Для вечномерзлых грунтов или скальных пород почвы лопасти могут быть не совсем большими. Каждое изделие, изготовленное по ГОСТу, имеет свое назначение.

Винтовые сваи изготавливаются по ГОСТу и имеют широкое применение

Основные схемы свайного поля

План размещения опорных элементов подбирают индивидуально в зависимости от конструктивных особенностей сооружения, а также сложности рельефа.

Популярные схемы:

  1. Одиночное расположение. Винтовые сваи ставят по углам конструкции с шагом не более 3 м (метод для малогабаритных и легковесных построек).

  2. Ленточное расположение. Столбы вкручивают по периметру постройки с минимальным расстоянием друг от друга. Технология используется для малоэтажных домов со стенами из дерева, пенобетона, газоблока, а также для каркасных сооружений.
  3. Кустовое размещение. Опоры устанавливают группами из 2–3 элементов в местах, где действуют максимальные нагрузки (под углами, несущими стенами, действующими каминами и т.п.). Шаг в этом случае не имеет принципиального значения.
  4. Сплошное свайное поле. Под тяжеловесными объектами и на участках с просадочным грунтом опоры вкручивают с шагом в 1 метром по всему контуру фундамента.

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

  • одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
  • ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
  • кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
  • сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Устройство

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Методы

Подготовка к проектированию начинается с геологических изысканий на участке. Результаты исследований дают возможность оценить несущую способность почвы и определить, какие пласты будут несущими.

Затем собираются суммарные нагрузки проектного сооружения. При этом учитываются не только вес стен, перекрытий и крови, но также масса снегового настила и эксплуатационные нагрузки (вес людей, мебели, оборудования). Полученные сведения позволяют определить несущую способность одного опорного элемента, а также выбрать тип и количество свай.

Определение осадки силовой конструкции послойным суммированием

Метод заключается в суммировании показателей на сжатие всех пластов грунта, на которые оказывает давление опорная конструкция. Для этого необходимо определить осадку каждого слоя по формуле:

где:

  • Р – усредненное уплотняющее давление (берется из нормативной документации);
  • m – коэффициент, отражающий степень сжимаемости почвенных масс (определяется в результате компрессионных испытаний);
  • р – толщина исследуемого пласта.

Соответственно, суммарный показатель будет равен:

где:

  • Е – модуль деформации пласта;
  • β – коэффициент (принимается равным 0,8 согласно СНиП).

Полученные значения деформаций и осадок для свайного фундамента не должны превышать предельное значение совместной деформации основания и сооружения, установленные в СНиП 2.02.01-83.

Тип сооруженияМаксимальная осадка, см
Производственные и гражданские дома с монолитными перекрытиями10
Многоэтажные бескаркасные здания с несущими стенами из бетонных перекрытий12–18
Конструкции, в которых не возникают деформации от осадок20

Расчет основания по деформациям

Методика основана на проверке условия:

где:

  • p — среднее давление под подошвой фундамента; – равномерно распределенная нагрузка на пол нулевого этажа (для промышленных зданий , для жилых помещений – 1,5 кПа, бытовых – 2,0 кПа);
  • q – расчетное сопротивление грунта (берется из нормативной документации).

где:

  • N – суммарные проектные нагрузки с учетом веса фундамента и грунта, лежащего на его уступах;
  • Aф – площадь подошвы фундамента.

Срезка оголовков свай


На фото — срезка винтовой сваи дисковой пилой

Оголовок опоры можно не только скалывать, но и срезать. Технология подходит для свай всех типов, ведь резать можно и металл, и ж/б, и дерево, меняют только режущий инструмент: диск, цепь, фрезу.

Для срезки оголовков свай применяют ручной или станочный режущий или абразивный инструмент. Стандартный резак – это ленточная или дисковая пила, абразивный – углошлифовальная машина (болгарка). Технология срезки от вида инструмента не зависит.

  • На опорах обозначают маркером линию среза.
  • Включают болгарку или абразивный круг, выдержав рабочие обороты.
  • По размеченной окружности проводят калибрующую борозду, и передвигают инструмент по окружности или по прямой. Нагревание сваи и режущего инструмента предупреждает охлаждающая жидкость.

Этот метод отличает высокая производительность и сравнительно низкая стоимость инструмента. Минусом можно считать невозможность сохранения арматуры: каркас срезается вместе с оголовком. К тому же, режущий инструмент быстро изнашивается. Ленту или диск восстанавливают, обновляя углы на зубьях, а абразивный круг стачивается полностью. Используя эту технологию, надо запланировать расходы на замену режущего инструмента.

Винтовые сваи – область применения

Целесообразность использования винтовых свай, в том или ином случае, зависит от типа грунта. В частности, их монтаж рекомендован когда:

  • участок отличается неровным рельефом (наличие склонов);
  • в регионе наблюдается существенные низкие температуры, обуславливающие значительную глубину промерзания;
  • на участке присутствуют слабые грунты (торфяник, плывун, глина и т.п.). Плотный грунт расположен глубоко;
  • строительство ведется в труднодоступных районах и подвоз строительных материалов, а также вывоз почвы из котлована усложнен;
  • грунтовые воды расположены слишком близко к поверхности почвы;
  • невозможность обустройства котлована на участке (нет проезда, рядом построены здания и т.п.);
  • предполагается временное строительство (например, аттракционы, павильоны, шатры).

Зачастую свайно-винтовой фундамент выбирают те застройщики, которые стремятся максимально органично соединить строительство и природный ландшафт.

Согласно СП 24.13330.2011 винтовой фундамент может использоваться только в малоэтажном строительстве при условии применения легких материалов. Обосновано использование винтовых свай под небольшие дома, дачи, срубы, гаражи, беседки, террасы, заборы и т.п.

Цена

Ленточный

Стоимость складывается из расходов на материалы (опалубка, арматура, гидроизоляция, бетон) и работ (траншея, сборка опалубки, вязка арматуры, вызов миксера с бетонного завода, виброуплотнение, демонтаж опалубки).

Стандартная цена с работой и материалами — 3-5 тысяч рублей за погонный метр.

Свайный

Здесь придется заплатить за сваи, монтаж и обвязку (если не планируете самостоятельно вкручивать).

Цена зависит от диаметра и длины сваи. Средняя по Московской области (с установкой и бетонированием 2-2,5 тысяч. За обвязку придется отдать еще 500-800 рублей за погонный метр. При расстоянии между сваями 2-3 метра цена получается от 1500 рублей п/м.

Свайный фундамент. Расчет количества свай | Город свай

Для расчёта необходимого количества свай для свайного фундамента можно воспользоваться онлайн-калькуляторами, которые предлагает вездесущий интернет.

Но, как ученик в школе, привыкший пользоваться арифметическим калькулятором. Зачастую даже не знает таблицы умножения, так и строитель, использующий онлайн-калькулятор для расчёта количества свай, не будет знать откуда берутся результаты расчёта.

Основная функция любого фундамента – это принятие на себя всех нагрузок от конструкций здания – стен, перегородок, перекрытий потолка, крыши и пола. По сути, фундамент «удерживает» вес всего здания вместе с дополнительными нагрузками, например, весом снега, который накопился на крыше или весом камина, расположенном на втором этаже здания.

Алгоритмы для расчета свайного фундамента

Итак, вначале рассчитаем нагрузку здания на ленточный фундамент, а потом по аналогии перейдём к расчёту свайного фундамента из винтовых свай.

Для примера берём кирпичный дом размером 6 на 6 метров, с внутренней опорной перегородкой, толщина стен – двойной кирпич — 0,4 м.

Длина стен дома будет равна 6*4 = 24 м, длина внутренней перегородки 6 м. Итого — 30 м.

Вес кирпичного дома с дополнительными нагрузками условно возьмём в 120 т (можно и вычислить вес здания, посчитав объём кирпича, раствора, штукатурки, вес потолочного перекрытия и крыши). Толщину фундамента примем такую же как и толщина стен — 0,4 м.

Тогда площадь основания фундамента будет равна: 30*0,4 = 1,2 м2.

Итак, на площадь 1,2 м2 давит здание весом 120 т или 120000 кг. Или 10,0 кг на 1 см2. Толщина фундамента, как правило, больше толщины стен (это видно по характерному выступу цоколя).

Если увеличим толщину фундамента по 10 см на внешнюю и внутреннюю сторону стены, то его площадь будет равна 30*0,6 =1,8 м2. В этом случае давление здания на фундамент составит 120 000/18 000 = 6,7 кг/см2.

Это давление превышает величину сопротивления грунта, для глины он равен 6,0 кг/см2. Поэтому необходимо ещё увеличивать толщину фундамента.

Сколько нужно винтовых свай на здание размером 6х6 м

Принимаем величину 6,0 кг/см2 давления, как нормативную, при расчёте количества фундаментных винтовых свай на здание весом М =120000 кг. При этом добавим в расчеты: сопротивление грунта Кг – 6,0 кг/см2; коэффициент условий эксплуатации Ку – 1,0 и коэффициент надёжности Кн – 1,2 (что означает увеличение расчётов на 20% для повышения степени надёжности конструкции фундамента).

Диаметр сваи 0,3 м, Тогда площадь основания сваи составит:

S=πr2=3,14 * 0,15*0,15 = 0,07м2.

Площадь основания фундамента рассчитаем с учётом коэффициентов по формуле:S=Кн*М/ Ку*Кг = 1,2*120 000/ 1*6 = 24 000 см2 = 2,4 м2

Количество свай, если не считать сопротивление их стенок о грунт: 2,4/0,07 = 30,4 = 31 свая. Если увеличим диаметр сваи до 0,5 м, то тогда необходимо будет 2,4/0,197 = 17,9 = 12,18 = 13 свай.

Сколько нужно винтовых свай на баню 6х3?

Бани, как правило, возводят из деревянных срубов, поэтому их вес намного меньше, чем из кирпича. Оставим все коэффициенты такими, как в прошлом расчёте кроме веса бани, примерно определим его в 48 тонн или 48000 кг.

Диаметр сваи – 0,3 м.

Площадь основания фундамента бани:

S=Кн*М/ Ку*Кг = 1.2*48000/1*6 = 9600 см2 =0,96 м2

Площадь сечения сваи: S=πr2=3,14 * 0,15*0,15 =0,07

Количество свай: 0,96/0,07 = 13,7 =14 свай.

Есть иной алгоритм расчёта фундаментных свай, основанный на удельном сопротивления грунта. Проверим, совпадает ли количество необходимых винтовых свай на эту же баню.

На одну сваю придётся давление: 0,07*6 = 4200 кг.

Тогда количество свай на баню будет нужно 48000/4200 = 14 свай

Как видим, результаты как первого и так второго алгоритма одни и те же.

Сколько винтовых свай нужно на дом 6х9

Используем наиболее простой второй алгоритм расчёта при весе здания из кирпича размером 6х9, примерно 160000 кг, и диаметре свай 0,5 м.

Площадь сечения сваи: S=πr2= 3,14*0,25*0,25 =0,197 м2

На одну сваю приходится давления 0,197* 6 =11 820 кг.

Необходимо свай: 160 000/11 820 =13,5 =14 свай.

Расчёт количества свай для каркасного дома, как и любого другого, согласно, приведённых алгоритмов будет аналогично зависеть от веса дома, удельного сопротивления грунта на строительной площадке и диаметра винтовой сваи.

Расчет количества винтовых свай КСАмет

Свайные оголовки КСАмет выпускаются диаметром 20, 25 и 30 см. Поэтому расчёт количества свай будет зависеть, как и в прошлых примерах от веса дома, удельного сопротивления грунта и диаметра используемых свай. Единственное отличие при расчёте в том, что в технических характеристиках этих свай указаны максимальные допустимые нагрузки на сваю. Поэтому расчёт ведётся в соответствии с техническими характеристиками свай КСАмет.

Резюме

Технологически возведение замкнутого контура ленты проще, чем у основания со сваями. Однако при этом потребуется большое количество материалов. Тем не менее такие конструкции пользуются популярностью у многих застройщиков. В большинстве случаев для заборов с кирпичными столбами сооружается именно ленточное основание.

На участках со сложным рельефом и слабыми грунтами предпочтение отдается фундаментным сооружениям на базе свай, поскольку альтернативы здесь попросту не существует. В любом случае, выбор основания для дома должен учитывать гидрогеологические и геологические особенности местности, где происходит строительство.

Срок эксплуатации винтовых свай

Среди факторов, которые оказывают влияние на длительность эксплуатации винтовых свай можно выделить:

толщина стали ствола винтовой сваи;

наличие и тип антикоррозионного покрытия. Собираясь купить винтовые сваи, следует обратить внимания на наличие, вид и толщину антикоррозионного покрытия, задача которого защищать сваю в почве. Особенно актуально его наличие при монтаже свай в химически активный грунт. В качестве покрытия используется оцинкование или полимерное покрытие. Чем толще слой покрытия, тем более длительный срок оно будет защищать металл от коррозии.

химическая активность почвы в месте монтажа сваи. Так, например, песок или сухой сланец имеет самую низкую химическую активность. В этих грунтах не покрытая защитным составом свая прослужит более 300 лет, а при наличии защиты до 800 (расчетные данные, зависят в т.ч. и от типа покрытия). И напротив, в грунтах с высокой химической активностью (торф, морской грунт, ил) срок службы сваи составляет около 30 лет. При наличии покрытия он может быть продлен до 75 лет.

От чего зависит интервал?

От расположения конструктивных элементов в свайном поле зависит равномерность распределения нагрузок.


Факторы, от которых будет зависеть интервал между сваями:

  1. Тип грунта и его физико-химические свойства.
  2. Глубина промерзания.
  3. Уровень подземных источников.
  4. Вес дома и особенности его конструкции.
  5. Несущая способность выбранных свай.

Шаг между опорами не всегда выбирается одинаковым. Составленный во всех деталях план дома позволяет определить точки, в которых нагрузка на основание будет максимальной.

Так, винтовые сваи в обязательном порядке вкручивают в следующих местах:

  • под углами сооружения;
  • по линиям несущих стен;
  • под печами и каминами;
  • у входной части;
  • под тяжелым оборудованием и т.д.

С учетом всех параметров выбирают рациональное соотношение между шагом и характеристиками силовых элементов:

  • диаметром опоры,
  • толщиной металла,
  • шириной лопастей,
  • длиной трубы.

Этапы монтажных работ

При закручивании винтовых свай должна быть соблюдена технология. Только в таком случае можно получить качественное основание, которое прослужит достаточно долго. Поскольку завинчивание винтовых свай достаточно сложный процесс работу должны выполнять несколько человек.

Перед работой стоит подготовить инструмент, который потребуется при выполнении работы. Перед тем как начать строительство необходимо полностью очистить всю строительную площадку от различного мусора и кустарников.

Следующим этапом является выполнение разметки. Для этой цели нужно использовать такой инструмент:

  • рулетка;
  • уголок строительный;
  • нивелир;
  • нитку для разметки и колышки

Чтобы начать устройство свай рекомендуется сделать небольшие приямки, в тех местах где будут ввинчиваться сваи. Особенно это уместно, если работы будут выполняться вручную. В такой приямок устанавливается наконечник сваи и происходи завинчивание.

Во время того как ввинчивается изделие, важно контролировать с помощью уровня вертикальную плоскость. Сначала необходимо монтировать угловые элементы, это позволит не нарушить вертикальность свай и основа будет соответствовать плану

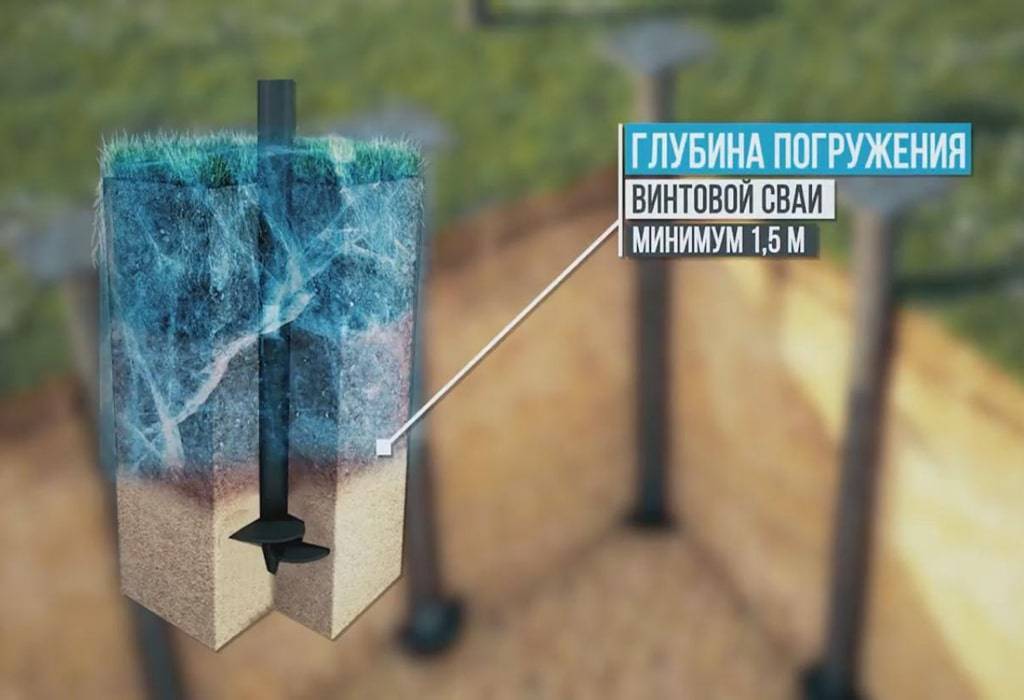

Винтовые сваи необходимо завинчивать на глубину ниже уровня промерзания грунта

При закручивании важно контролировать глубину ее заложения. Литой наконечник должен в обязательном порядке вместе с лопастями опуститься ниже уровня промерзания грунта

В противном случае опорный элемент будут подвержен сезонным воздействиям грунтам.

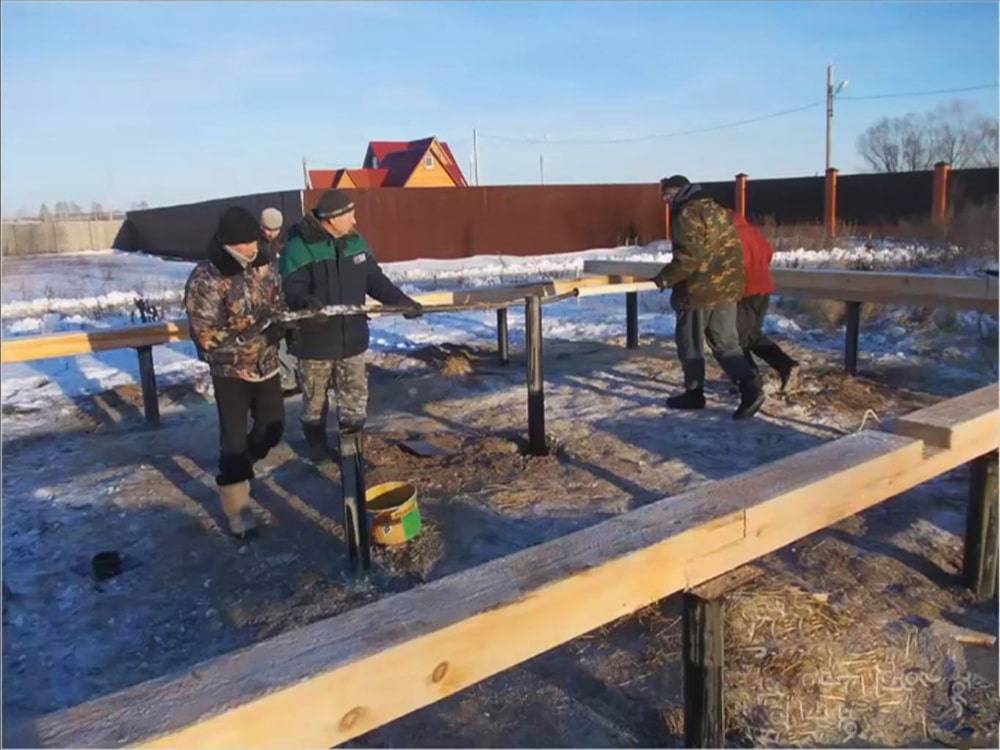

После того как все сваи закручены стоит провести их выравнивание. Для этой цели используется нивелир. Благодаря ему дом на винтовых сваях будет стоять ровно. После того как все высоты отмечены лишнее нужно срезать с помощью болгарки.

При необходимости внутренняя полость заливается бетонным раствором. В таком случае основа дома будет более прочной и надежной. А внутри свая не будет подвергаться такому пагубному процессу как коррозия. Если будет заливаться бетон, то наконечники должны быть литые.

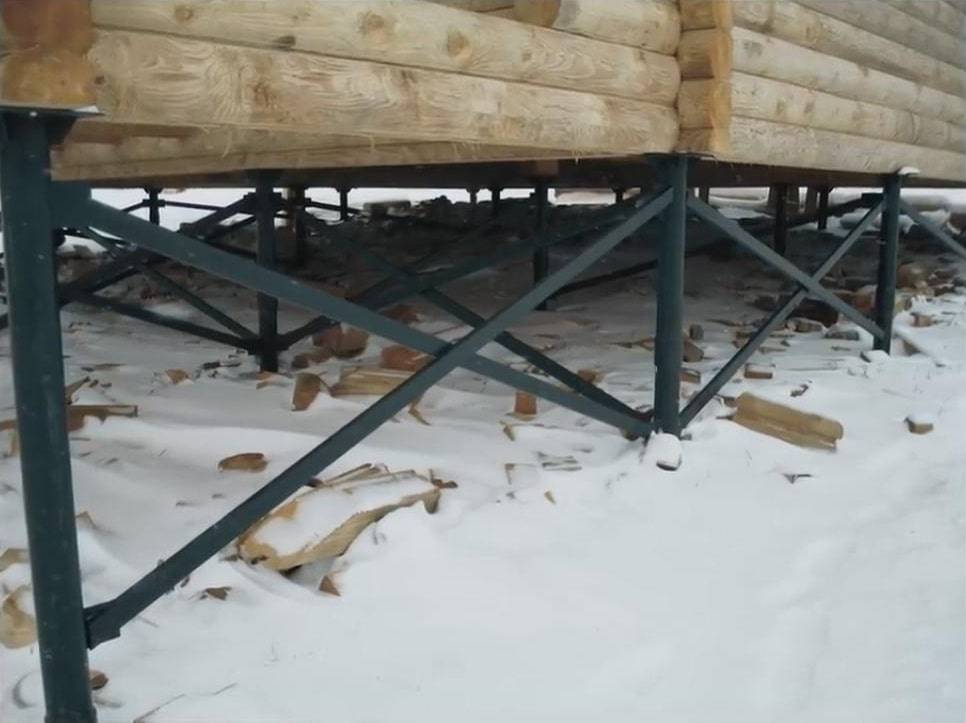

Завершающим этапом устройства такого фундамента является монтирование оголовков, Это металлические пластины, разного размера, которые привариваются к верхней части трубы. По ГОСТу все сварные места в обязательном порядке необходимо окрасить специальной антикоррозийной краской.

После монтирования всех свай можно начинать делать первый венец, если дом строится с бруса. Если предполагается использование кирпича или блоков, то нужно будет делать бетонный ростверк. Для крепления деревянного бруса необходимо использовать шурупы подходящего размера.

Срок службы винтовых свай дает возможность осуществлять строительство на долгие годы. При этом не потребуется проводить в скором времени различные ремонтные работы. Перед тем как начать строительство любого сооружения необходимо изучить все виды винтовых свай, а также технологию их монтажа. Это позволит правильно определиться с типом расположения опорных элементов, подсчитать их количество и нагрузку, которые они в состоянии выдержать.

Все работы по монтажу можно выполнить своими руками. Но если нет уверенности в собственных силах, лучше доверить монтаж специалистам. В противном случае может быть нарушена технология и возникнут проблемы которые могут привести к негативным последствиям.

↑ Как рассчитать и спроектировать свайно-винтовой фундамент

Характерные недостатки свайно-винтового фундамента не проявятся во время эксплуатации, если его верно рассчитать и спланировать с учётом всех описанных выше нюансов.

Создание проекта для любого типа фундамента – это задача для профессионалов. Но можно и нужно «прикинуть» всё и самостоятельно. А алгоритм проектирования подойдёт при возведении на участке лёгких дачных домов или хозяйственных построек.

Как оценить несущую свайную способность?

В первую очередь на конкретной местности под строительство оценивается несущая способность винтовой опоры. Из таблицы выше было видно, насколько большой разброс значений даже для однотипных свай – к примеру, для СВС-108 разброс от 5 до 9 т.

У любого типа почвы свои показатели несущей способности, своё сопротивление нагрузке. Именно от этих показателей и зависит дальнейший расчёт допустимой нагрузки на винтовую сваю.

Наиболее точными будут показатели, полученные в результате проведённых геолого-разведывательных работ, когда специалисты пробурят скважины и дадут точную оценку всех грунтовых слоёв. Этот вариант не имеет недостатков, результаты дают точную картину, с минимальным поправочным коэффициентом 1,2.

Но минус есть – очень высокие цены на данные услуги.

Можно использовать второй вариант: пригласить специалистов, которые ввинтят эталонную (опытную) сваю. На участке строительства в землю вкручивается свая-эталон. Когда она проходит сквозь слои грунта, специалисты ведут мониторинг крутящего момента, который прикладывается к ней. Картина получается достаточно объективная о несущих способностях почвы.

Но поправочный коэффициент несколько выше – 1,25.

Ещё один вариант, который можно выполнить самостоятельно: пробурить скважину на предполагаемую глубину размещения лопастей или выкопать глубокий шурф. Далее – с этой глубины добыть грунт и сделать с него пробы. По показаниям классифицировать грунт, используя онлайн таблицы. И узнать расчетное значение несущей способности грунта. Для этого варианта поправочный коэффициент — 1,6-1,7.

Если длина труб будет выбрана неправильно, то это приведёт к проседанию фундамента. В результате – начнётся разрушение стен дома. При расчёте длины трубы для участка с планируемой стройкой опираются на такие параметры:

  1. На глубину залегания плотных несущих слоёв грунта.
  2. На рельефность (перепады высоты) местности, чтобы выйти во всех точках основания на общую горизонтальную плоскость.

В пробуренное отверстие, когда бур доходит до требуемых слоёв, на длинном шнуре опускают груз. После того как он уляжется на дно ямы, делают на шнуре пометку и извлекают груз наружу. От отметки на шнуре до груза измеряют расстояние. К полученному значению добавляют высоту надземной части винтовой сваи.

К значению прибавляют запас 20-30 см и получают требуемую длину сваи.

Важно! Решать владельцу – самому измерять длину сваи или доверить это специалистам. Главное, помнить, что от правильности параметра зависит надёжность будущего фундамента и всего дома

Когда известен уже тип грунта, то рассчитывают несущую способность выбранной винтовой основы, используя онлайн калькулятор.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
