Водяной теплый пол, устройство и технология монтажа

Монтаж водяного контура на деревянное основание

Укладка контура на деревянное основание

Работы проводятся в несколько этапов:

  1. Поверка деревянного основания, замена поврежденных элементов, обработка конструкций антисептиком и антипиреном
  2. Укладка пароизоляционной мембраны по лагам (если используется минеральная вата). Полотнища монтируются внахлест, с проклейкой стыков скотчем
  3. Теплоизоляция – плиты из минеральной ваты укладываются между лагами враспор, если используется вспененный полимерный материал, зазоры заполняются монтажной пеной
  4. Монтаж гидроизоляции – настилается с заходом на стены толстая пленка или мембрана, полотна укладываются с нахлестом 10-15 см, стыки проклеиваются с обеих сторон скотчем
  5. По лагам укладываются деревянные рейки или полосы листового материала (ДСП, ОСБ, фанера). Толщина реек соответствует шагу между витками контура, ширина и высота зазоров позволяет уложить трубу. В местах изгибов контура торцы реек закругляют
  6. На прямых участках поверх реек укладываются специальные рассеивающие пластины из алюминия (можно заменить плотной фольгой). В пазы пластин вставляется труба контура
  7. Поверх укладывается пароизоляционная мембрана, затем ламинат или паркетная доска. Если планируется использовать керамическую плитку, линолеум или плитку ПВХ, требуется смонтировать настил из фанеры, ГВЛ или ДСП

Перед покупкой древесносодержащих и отделочных материалов убедитесь, что они подходят для эксплуатации в составе теплого пола – не деформируются при нагреве, не выделяют вредных веществ.

Подключение труб к коллектору

Подключаем уложенные трубы к коллектору

Когда трубы теплого пола уложены по всему периметру, настало время подключить их к коллектору. В коллекторе подсоединяем начало трубы к выходу теплой воды, а конец трубы к возвратному отверстию для охлажденной воды. Трубы закрепляем при помощи специальных гаек коллектора.

Приблизительная длина каждого контура должна быть от 50-60 метров, в зависимости от мощности вашей отопительной системы. Если метраж трубы приближается к порогу, лучше начать другой контур. Узнать оптимальную длину контура можно изучив инструкцию к вашему отопительному котлу.

Конец трубы следует подсоединить к возвратному коллектору. Все эти действия вы можете видеть на видео внизу страницы.

Если труба проходит рядом с деформационным швом, на нее следует одевать гофрированную трубку.

Как только все работы по монтажу будут окончены, необходимо будет проверить работоспособность водяного пола до стяжки пола бетоном(опрессовку). Для этого нужно включить котел на полную его мощность. В трубы поступит вода под определенным давлением, которое превышает обычное в полтора раза. Во время этого тестового запуска тщательнейшим образом проверьте каждое соединение, каждый метр трубы, посмотрите не пережата ли труба под давлением хомутами.Опрессовка должна длиться не менее двух часов.

И в завершении следует лишь сделать ровную стяжку пола с применением специальных смесей, которые используются для теплых полов. При этом пол поднимется приблизительно на 7 см. Во время заливки пола, в трубах должна циркулировать вода(холодная) под рабочим давлением.

После высыхания стяжки, можно приступать к самостоятельной укладке плитки на пол. Читайте об этом подробнее на соответствующей странице.

Если пол укладывается под ламинат или деревянный пол, трубы прокладываются под лагами, без стяжки. В случае с ламинатом, на лаги настилаются листы фанеры или ОСБ плиты, и в них делаются небольшие отверстия для лучшей передачи тепла.

В некоторых случаях смонтрировать такую систему проще без стяжки, на лагах. Это допустимо, но эксперты все таки рекомендуют использовать стяжку как обязательный этап монтажа, т.к. в этом случае вся система прослужит дольше, и будет работать эффективнее.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Процедура укладки труб

В тех случаях, когда разрешение на обустройство водного теплого пола в квартире все-таки удалось получить, его обустройство проводится в следующей последовательности операций:

Подготовительные работы. Для обработки плит перекрытия используются гидроизоляционные материалы. Особенно удобна в этом отношении специальная мастика, создающая надежный барьер на пути попавшей на пол влаги.

Монтаж теплоизоляции. Перечень утепляющих материалов, предназначенных для монтажа теплого пола в квартире своими руками, достаточно ограничен

В этом случае из-за ограниченности высоты потолков важно не допускать значительного утолщения основания. Наиболее подходящий вариант теплоизоляции под водяной контур в квартире – полистирольные маты, выполняющие также функцию основы под укладку труб.

  • Монтаж водяного контура. Наиболее распространенными схемами укладки выступает «змейка» и «улитка».
  • Завершающее оформление. В качестве финишного покрытия системы чаще всего используется фанера или гипсоволоконные плиты. Окончательное декорирование осуществляется в основном при помощи кафельной плитки, ламината, паркета или линолеума.

Как выбрать и рассчитать трубы

Современные производители предлагают большое количество разновидностей труб, которые предназначаются для укладки в водяные системы отопления для полов. Все они производятся из разных материалов. Специалисты советуют при самостоятельной установке выбирать трубы из полиэтилена сшитого вида. С такими трубами можно будет применять надежные фитинги и крепления, которые без труда монтируются под бетон. Помимо этого, если пластиковые трубы заламываются, их можно с легкостью вернуть в нужную форму.

Выбирая трубы, учитывайте ряд важных критериев:

  • известность производителя;
  • марку;
  • наличие сертификатов качества;
  • коэффициент расширения под действием тепла;
  • ценовую категорию;
  • доступность фитингов и других комплектующих.


Схемы укладки теплого водяного пола

Чтобы рассчитать количество и размер требуемых материалов, учитывайте важное правило – между трубами необходим промежуток величиной в двадцать сантиметров. Таким образом, на каждый квадрат отапливаемой площади будет расходоваться 5 метров труб

Петлевая непрерывная линия должна быть не более 120 метров. Еще один важный момент – около стен и окна труба должна быть уложена с промежутком 15 сантиметров. А под мебельными предметами систему проводить не нужно.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

  • Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
  • Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Что необходимо купить заранее:

В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:

  • Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
  • Коллектор для водяного теплого пола;
  • Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
  • Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
  • Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
  • Пластиковые хомуты;
  • Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.

↑ Правила монтажа водяного пола

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.

Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.

Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.

Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.

Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.

Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

  • Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
  • Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
  • Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей

Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении

При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

  • контур монтируют с отступом в 20 см от стен
  • в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
  • максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
  • в больших помещениях монтируют два или более контуров
  • разница между длиной контуров не должна превышать 15 м
  • шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Пирог теплого пола

Пирог тёплого пола

Состав многослойной конструкции зависит от типа основания пола. Обычно это бетонная плита или деревянное перекрытие, но основанием пола может служить и грунт.

В состав пирога на бетонном основании входит:

  • гидроизоляция
  • демпферная лента по периметру помещения и вокруг всех конструкций
  • плитный утеплитель
  • фольгированный материал, отражающий тепло (может отсутствовать)
  • армирующая сетка для крепления труб (может отсутствовать)
  • отопительный контур
  • стяжка
  • чистовое покрытие

Если основанием служит грунт, то требуется уложить и тщательно утрамбовать:

  • слой насыпного грунта 15 см
  • слой щебня 10 см
  • слой песка 5 см

Затем заливается черновая стяжка, после чего можно монтировать теплый пол по той же схеме, что и в случае с бетонным основанием.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Теплый пол водяной — технология производства и устройства

Практически каждый хочет комфорта и уюта в собственной квартире. Вам ведь нравится ходить у себя дома без обуви, следовательно необходимо сделать пол теплым и приятным.

Технология устройства теплых водяных полов позволяет прогревать воздух на высоту около двух, трех метров. Одновременно с этим, она обеспечивает максимально приятное для человека распределение температур. Также, система теплых полов разрешила проблему основного и дополнительного отопления.

Главным преимуществом теплого водяного пола является отсутствие значительных затрат, трубы соединяются с системой центрального отопления или горячей воды. Еще одним преимуществом водяной системы является ее полная совместимость со всеми существующими видами напольных покрытий

Также следует обратить внимание, что использование этой системы не вызовет увеличения оплат за коммунальные услуги

Теплый водяной пол, считается одним из лучших вариантов теплого пола. Пол, организованный на водной основе, относительно долговечен и безопасен. Технология изготовления теплого пола водяного базируется на прокладке трассы из труб, подключенных к системе водоснабжения или отопления. Трубы, тут, выступают в качестве теплообменников. Циркуляция горячей воды происходит внутри них. Технология устройства теплого водяного пола не может обойтись без труб хорошего качества. Наиболее востребованными здесь будут трубы из металлопластика. Они относительно дешевы и при этом, достаточно прочны.

Внимание! Пол необходимо будет поднять примерно на 100 мм. Для безопасности системы отопления необходимо произвести опрессовку системы отопления и осуществить заливку бетонной стяжки. Для безопасности системы отопления необходимо произвести опрессовку системы отопления и осуществить заливку бетонной стяжки

Для безопасности системы отопления необходимо произвести опрессовку системы отопления и осуществить заливку бетонной стяжки.

теплораспределительным материалом в системе будет бетонная стяжка.

 технология заливки теплого водяного пола

Заливка стяжки происходит при комнатной температуре, при этом должно соблюдаться расчетное рабочее давление. При устройстве стяжки применяется пескобетон М-300 или цементно-песчаный раствор. Наиболее выверенный составом бетона для стяжки должен отвечать следующим требованиям:

  • песок фракции 0,8 мм
  • цемент из расчета 200-250 кг/м³ бетона, содержание цемента в бетоне примерно 25% цемента.
  • бетон не слишком жидкий, т.к. повышенное содержание воды снижает прочность стяжки и вызывает образование усадочных трещин.
  • Раствор должен выглядеть как густое тесто, без комков, рассыпчатым, чуть-чуть растекаться на ровной поверхности.

Приготовленный раствор должен быть употреблен в течении одного, максимум полутора часов. Если не успели использовать весь раствор в течение дня, то категорически запрещается оставлять его на следующий день. Заливку стяжки необходимо осуществлять за один раз.

Внимание! Окна в помещениях надо заранее закрыть и затенить, т.к. В независимости от вида раствора употребляемого для стяжки теплого пола, чрезмерное воздействие на стяжку сквозняков и солнечных лучей существенно ухудшает ее качество. Поэтому окна в помещении предварительно закрываются и затеняются

Поэтому окна в помещении предварительно закрываются и затеняются.

Водяной теплый пол – преимущества и недостатки

Плюсы:

эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

обеспечение естественной циркуляции воздуха;

совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

независимость от электроснабжения (и перебоев в электросети);

возможность регулировать температуру в отдельных комнатах и в любой время суток;

минимальные расходы при самостоятельном монтаже;

улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

длительный срок эксплуатации.
Эффективное распределение тепла – сравнение теплого пола и радиаторного отопления

Минусы:

инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

высокая стоимость монтажа;

трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

исключается использование таких напольных покрытий как ковролин, ковер или палас;

возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);

низкая ремонтопригодность системы труб;

запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.
Тепловой поток водяного теплого пола

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно осуществить при помощи нескольких методов:

  • При помощи полистирольной системы,
  • При помощи бетонной системы,
  • При помощи модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом установки водяного теплого пола считается бетонный вариант, в то время как алюминиевые пластины или полистирольные плиты рекомендуется применять только в жилых помещениях или в тех, где присутствуют ограничения по высоте пола.

Составные части теплого водяного пола

Схема укладки водяного пола

Двумя наиболее распространенными схемами укладки теплого водяного пола являются спираль (улитка) и змейка (зигзаг). Основное преимущество «змейки» заключается в быстрых сроках и простоте монтажа системы, а «спираль» позволяет обеспечить наиболее качественный прогрев помещения. Последний вариант схемы идеально подойдет в тех случаях, когда необходим интенсивный прогрев сильно промерзающих зон (к примеру, расположенных рядом с окнами).

Схемы укладки водяного пола

Этапы укладки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо уложить теплоизоляцию. После этого по периметру помещения укладывают демпферную ленту и расстилают полиэтиленовую пленку. Затем требуется укладка арматурной сетки, которая необходима для надежного крепления труб и дальнейший их монтаж.

Уложенная арматурная сетка поверх пенопласта

Трубы крепятся к арматурной сетке при помощи пластиковых хомутиков. Компенсационные швы необходимо дополнительно защитить, используя гофрированную трубу (которая требуется для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой арматурной сетки, расположенной поверх труб.

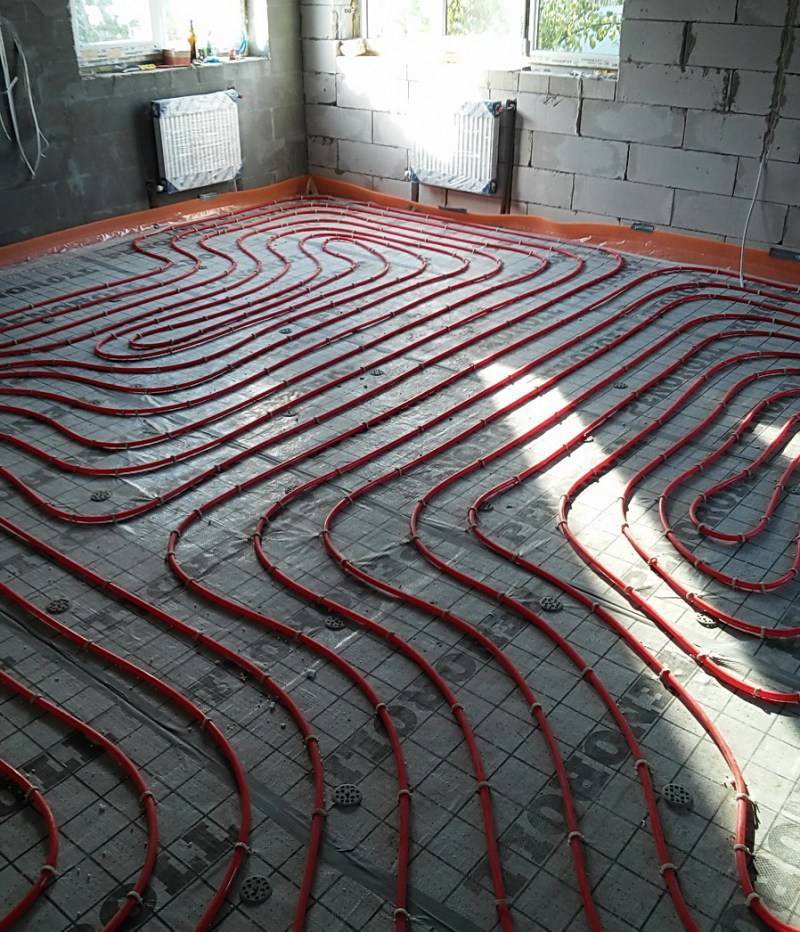

Трубопровод закреплен на арматурной сетке пластиковыми хомутами

Основная схема укладки теплого пола водяного – укладка в виде змейки или спирали, при которых на 1 кв.м. потребуется порядка 5 метров трубы. Если требуется прогрев помещения с большой площадью, необходимо использовать несколько петель.

Благодаря своевременно проведенной проверке можно заблаговременно выявить различные повреждения труб или недоработки по их установке, если таковые имеются. Гидравлические испытания проводятся, как правило, в течение 24 часов (как минимум) под давлением в 3-4 бар.

Опрессовка — гидравлические испытания системы теплого водяного пола

После этого смонтированную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться выше труб не выше, чем на 15см, но и не ниже, чем на 3см.

Следующий шаг укладки водяного теплого пола заключается в том, что необходимо постепенно повышать его температуру. Как правило, уже на третьи сутки теплый пол приобретает наиболее комфортный для проживания  температурный режим.

Выбор напольного покрытия для укладки на теплый пол

Схема укладки теплого водяного пола подразумевает использование по окончанию монтажных работ финишного напольного покрытия, качество и фактура которого в значительной степени определяют комфортность пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, которая обладает высокими показателями устойчивости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации, возникающей в результате резких температурных перепадов.

Укладка водяного теплого пола, видео о котором содержит более подробную информацию об основных этапах работы, позволяет в качестве напольного покрытия использовать не только керамическую плитку, но и другие покрытия. В этом случае лучше всего отдать предпочтение ламинату, который намного удобнее в использовании, чем другие материалы

Единственное, что стоит принять во внимание при выборе этого материала – это то, что для теплых полов следует использовать специальные марки ламината, которые обладают хорошей устойчивостью к воздействию температурных перепадов

Распределение труб

Монтаж теплого водяного пола

Распределяя трубы, необходимо проложить маршрут для укладки. Проходя по трубам, нагретая в котле вода остывает, и это обстоятельство должно учитываться при определении маршрута укладки контуров труб. Следует помнить несколько правил, нарушение которых может сказаться потом на качестве обогрева и неудобствах эксплуатации всей обогревательной системы. Каковы эти правила?

  1. Укладывать трубы надо начинать с самых холодных участков площади – от окон, балконов и внешних холодных стен.
  2. Если ввод горячей воды идет не от холодной внешней стены, часть трубы между вводом и стеной необходимо тщательно утеплить, укутав гидроизоляционным материалом.
  3. У внешних стен вода должна быть горячее, а по мере движения трубы к теплому центру температура должна постепенно уменьшаться. Для того, чтобы обеспечить этот эффект, трубы укладываются «змейкой»
  4. В помещениях с внутренними стенами (гардеробные, коридоры, санузлы) трубы принято укладывать в виде спирали, ведущей к центру комнаты. Между витками спирально изогнутой трубы делается двойной шаг. В центре комнаты трубу изгибают, поворачивая обратно, и происходит обратная укладка – к выходу (на вывод и к регулировочному коллектору).
  5. Нужно учитывать гидравлическое сопротивление. Чем длиннее труба, чем больше поворотов у нее при укладке, тем сопротивление интенсивнее. Желательно добиться, чтобы сопротивление было равномерным там, где находится отдельный коллектор. Для этого длинные трубы (100 и более метров) необходимо разделить частями, но покупать для одной комнаты нужно одну трубу, единым отрезком.
  6. Нельзя использовать различные приспособления, муфты, стыки на трубах, уложенных в стяжку, это осложнит ремонт и приведет к ухудшению обогрева. Поэтому трубы покупаются после предварительного и окончательного расчета маршрута укладки.
  7. Не стоит использовать единый контур в нескольких помещениях. Именно поэтому расчет длины контуров должен делаться отдельно.
  8. Отдельно укладываются также лоджии, мансарды, балконы, веранды. Совмещать со смежными комнатами один контур трубы нельзя из-за разной степени теплоотдачи. Если нарушить это правило, то на обогрев веранды, например, будет истрачено больше тепла, а прилегающая комната будет обогреваться плохо.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
