Для чего, как и с помощью чего производится водоотлив из траншей?

Cпор с Заказчиком по разработке и транспортировке мокрого грунта

У подрядной организации возник спор с Заказчиком по разработке и транспортировке мокрого грунта. Особенно это касается массы мокрого грунта.

Как нам разрешить наши разногласия?

Ответ

Ответы на поставленные вопросы следует искать в Общих положениях Сборника I «Земляные работы» ГЭСН 81-02-01-2017 и, в частности в п. 1.1.2 и 1.1.9:

«1.1.2. В ГЭСН сборника 1, за исключением норм табл., с 01-01-055 по 01-01-080 и 01-02-017, предусмотрена разработка грунтов естественной влажности и плотности, не находящихся во время разработки под непосредственным действием грунтовых вод.

Затраты на разработку мокрых грунтов необходимо определять с применением к ГЭСН коэффициентов, приведенных в приложении 1.12.

1.1.19. Затраты на автомобильные перевозки грунта табл. 01-02-019 ГЭСН учтены. Массу транспортируемого грунта следует принимать по приложению 1.1, а при отклонении показателей средней плотности грунта от приведенной в приложении 1.1 более чем на 5 % – по данным инженерно-геологических изысканий.».

Масса мокрых грунтов превышает массу грунтов в их естественной влажности в среднем до 20%.

Вопросы разработки мокрых грунтов и их транспортировки следует решать еще на стадии разработки проектно-сметной документации. В частности, при разработке мокрых песчаных грунтов их сначала разрабатывают в отвал, а транспортировку грунта осуществляют после приобретения песком его естественной влажности.

В дополнение следует отметить, что при определении объема разработки мокрого грунта следует руководствоваться п. 2.1.5 Общих положений Сборника 1. «Земляные работы»:

«2.1.5. При определении объема разработки мокрых грунтов следует считать, что к мокрым грунтам относятся как грунты, лежащие ниже уровня грунтовых вод, так и грунты, расположенные выше этого уровня: на 0,3 м – для песков крупных, средней крупности и мелких, на 0,5 м – для песков пылеватых и супесей, и на 1 м – для суглинков, глин и лессовых грунтов.».

Превышение по п. 2.1.5 связано с капиллярным подъемом воды и, как следствие, намоканием грунта, расположенного выше уровня грунтовых вод.

Разновидности котлованов

Прежде чем заняться устройством котлована, необходимо рассмотреть его основные разновидности. На сегодняшний день известны критерии, по которым котлованы классифицируются на отдельные подвиды. С ними следует ознакомиться:

• необходимость наличия угловых креплений;
• количество откосов или их отсутствие;
• наличие наклонных стенок траншеи или котлована.

Последний фактор определяется основанием, которое может быть плитным или ленточным. Если на участке планируется возводить ленточный фундамент, то котлован будет иметь вид траншеи, располагающейся по периметру и в тех местах, где будут несущие стены.

Если вы планируете возведение плитного фундамента с подвалом, то котлован должен располагаться по периметру дома и в том месте, где будет находиться цокольный этаж. Перед началом работы необходимо осуществить земляные работы, они предусматривают:

• определение типа почвы;
• проведение анализа здания;
• выполнение расчета глубины котлована;
• проведение анализа климатического состояния региона.

Тип почвы определяется специальной экспертизой. Этот этап является обязательным, ведь с его помощью можно определить глубину основания, что обеспечит надежность и прочность здания в процессе эксплуатации. Можно осуществить ещё и анализ здания, которое будет выстраиваться на участке. Необходимо знать вес постройки, а также нагрузку на фундамент

Важно предусмотреть наличие самых мелких деталей, вплоть до материалов отделки полов, стен и кровли

Порядок проведения работ

Проведение земляных работ в условиях повышенного уровня грунтовых вод может производиться двумя способами:

1. Предварительное осушение строительного участка.
2. Выемка грунта с параллельным или последующим осушением котлована.

Оба этих способа различаются не только порядком проведения работ, но и набором применяемой для этого спецтехники.

Предварительное осушение

Первый способ подразумевает водопонижение, осуществляемое непосредственно перед началом землеройных работ. Применяется такой метод для уменьшения вероятности прорыва подземных плывунов на водонасыщенных участках, а также для обеспечения общей устойчивости грунта, придания ему дополнительной прочности при проведении выемки грунта. Для этого могут применяться различные методики: устройство дренажных скважин и колодцев, разгрузочных и поглощающих скважин, использование эжекторных и иглофильтровальных установок. Выбор конкретного способа зависит от геологических характеристик участка, особенностей залегания пород, мощности водоносных слоёв и т.д.

Система водопонижения в действии

Наиболее часто применяется способ открытого водопонижения: в нескольких местах по площади строительного участка бурятся скважины или роются колодцы. Удаление воды из них производится при помощи наносов с последующим отведением через дренажные канавы. В этом случае образуется устойчивая депрессионная воронка с пониженным уровнем подпочвенных вод. Закрытое строительное водопонижение может быть применено, когда под водоносными слоями залегают рыхлые водопоглощающие породы, например, под глинистыми грунтами находится прослойка песчаников.

Для понижения уровня грунтовых вод в данном случае закладываются скважины, соединяющие эти два пласта. В результате влага уходит по дренирующим скважинам из верхних слоёв почвы в глубину, поглощаясь нижерасположенными породами. Таким образом, удаётся произвести водопонижение без обустройства системы наружного отведения.

Последующее осушение

Способ может применяться как отдельно, так и в комплексе с предварительным водопонижением. Например, когда водопонижение при помощи бурения скважин дало лишь временные результаты, либо при проведении землеройных и строительных работ в сезон дождей или интенсивного таяния снегов.

В этом случае почвенная влага, просачиваясь сквозь стенки и дно котлована, поступает в специальные водосборные канавы-зумпфы. Из водосборников вода откачивается при помощи насосных установок и подаётся за перемычку, отделяющую котлован от водоотводных траншей.

Прорыв грунтовых вод в строительный котлован

Количество приямков-зумпфов и мощность насосов зависят от количества поступающей воды. Для этого производится предварительный расчёт количества поступающей воды, мощности насосного оборудования и пропускной способности водоотводных канав.

Размеры водоприёмных зумпфов обычно делают метр на метр или полтора на полтора, при глубине от 2 до 5 м. Для предотвращения их оплывания под воздействием стекающей воды, стенки могут укрепляться коробами из досок, фанеры или бревенчатыми (брусчатыми) срубами.

Расчёт притока воды в котлован

Схема и технология осуществления

Рассмотрим схемы и технологии открытого и закрытого водоотлива из траншеи:

Чтобы сделать систему открытого водоотлива, оборудуются специальные приямки-водосборники в траншеях. В них находятся подводящие канавы, с шириной по дну не менее 50 см. Чтобы обустроить такой приямок производят извлечение грунта площадью 1 метр х1 метр или 1,5 метра х 1,5 метра. Глубина такого приямка составляет 1,5-2 метра.

Водосборник должен быть оборудован из перфорированной трубы, ее диаметр от 530 до 1020 мм. Количество водосборников может изменяться: оно зависит от уровня грунтовых вод, расположения других подземных конструкций, а также от условий строительной площадки для траншеи.

Чтобы предотвратить размывание траншеи, ее стенок и откосов, дополнительно используют искусственное понижение уровня грунтовых вод – закрытый метод водоотлива. Для этого организовывают скважины, не позволяющие разрушить целостность траншеи.

Какие насосы применяются?

Для открытого водоотлива используются центробежные насосы нескольких типов. Все они имеют разные характеристики, степень производительности, высоту всасывания и подъема воды:

1. Насосы типа C. Предназначены для откачивания грязной воды. Имеют высокую производительность – до 120 кубов в час. Оснащаются двигателями на 7 кВт, высокой частотой вращения, имеют вес до 3 кг.
2. Насосы типа K. Приборы консольного типа, имеют горизонтальную одноступенчатую конструкцию. Подают от 5 до 360 кубов воды в час. Соединяются с электродвигателем при помощи фланцев. Такие насосы могут использоваться при вакуумном водопонижении.
3. Насосы типа МС. Секционные насосы, перекачивают чистую воду с температурой до 60 градусов, используются для поверхностного водоотлива. Производительность такого прибора достигает 150 кубов воды в час. Частота вращения составляет 3000 оборотов в минуту.
4. Насосы типа НД. Одноступенчатые модели с двухсторонним входом воды. Подают воду с температурой до 100 градусов. Могут работать с эжекторными иглофильтрами, а также в трубчатых колодцах.

Грунтовой или закрытый водоотлив может использоваться в любом грунте, но часто его применение целесообразно в тех типах почвы, где откачка открытым методом может привести к обрушению стенок траншеи.

В этом случае нет необходимости обустраивать пологие откосы, делать шпунтовые ограждения. Качество водоотлива повышается, а количество времени на работы уменьшается.

Процесс обустройства закрытого водоотлива имеет свои особенности:

• используются иглофильтровые установки, понижающие уровень грунтовых вод;
• применение часто расположенных скважин с трубчатыми водоприемниками;
• фильтры монтируются на глубину 4-5 метров;
• делают траншеи шириной до 4-5 метра;
• если траншеи более широкие, то используются двухрядные установки.

Для опускания иглофильтров используют специальные гидравлические установки.

Используемые установки

Для закрытого водоотлива используются:

1. Легкие иглофильтровые установки. Иглофильтровый прибор состоит из насосного агрегата, всасывающего коллектора, а также резинового шланга и самого иглофильтра. Это мобильные установки, их можно погружать в грунт в собранном виде. Они простые и надежные в эксплуатации, но на степень их эффективности влияет их герметичность. Наилучший вариант насосов, применяемых с установками – насосы, способные качать воду на высоту 8 метров.
2. Эжекторные иглофильтры. Подходят для вакуумирования скважин. Самые распространенные установки ЭИ-2,5, ЭИ-4 и ЭИ-6. Конструкция состоит из иглофильтров с эжекторными водоподъемниками, распределительных трубопроводов и центробежных насосов.

На рисунке показана схема эжекторной установки с циркуляционным резервуаром. При такой системе вода, выбрасываемая из иглофильтра, попадает в контейнер, а затем сливается в циркуляционный резервуар. Потом часть жидкости высасывается насосом, а другая часть выводится за пределы траншеи.

Какая техника используется при копке траншеи?

Копка траншеи лопатой (вручную) эффективна при малообъемных работах и на твердых грунтах (например, на суглинке). Способ оптимален при невозможности подогнать технику к строительному участку или необходимости вырыть траншеи в условиях обильной прокладки инженерных коммуникаций. Во всех остальных случаях, когда нельзя обойтись рытьем вручную, применяется такая техника:

• бара (траншеекопатель или грунторез);
• мотоблок;
• экскаватор (мини-экскаватор) и бульдозер.

Бара эффективна для работ по выемке узких траншей (до 40 см), глубина которых составляет до 2 м, например, при необходимости проложить газопровод или водопровод. Кроме прочего, бара стоит дешевле, нежели экскаватор. Она быстрее в работе и ею легче вырыть окоп на небольшой территории.

Мотоблоком, если не удастся полностью механизировать рытье траншей, то получится значительно упростить этот способ. Им проводиться рыхление грунта с его последующей выемкой лопатой. Способ полезен при осуществлении фундаментных работ, когда нужно сделать широкий подкоп на небольшую глубину.

Чтобы сделать подкоп правильно, удобно работать мини-экскаватором с бульдозером. Малогабаритность и маневренность позволяет быстро манипулировать бульдозером на небольших участках, например, дачах. Он удобен наличием гусениц, которые не повреждают асфальт. Работать бульдозером можно, если требуется сделать окоп, глубина которого 2.5 м, а ширина – 28-38 см.

Траншея под водопровод

Чтобы разработать подкоп под водопровод, необходимо правильно определить уровень промерзания грунта. Если делать окоп глубже, необходимо обеспечить его безопасность, например, установить подпорки по всей длине.

Чтобы выкопать траншею под водопровод, можно использовать окоп трех видов:

• прямоугольного сечения с отвесами;
• в форме трапеции с наклонными стенками;
• смешанные.

Первый вид предполагает минимум земляных работ, небольшую ширину выемки. Такой способ обустройства водопровода требует устройства крепления стенок, чтобы сохранить безопасность работников, так как существует риск обвала.

Второй тип может обходиться без крепления. Чтобы выкопать траншею требуется много пространства для маневренности, которая утрудняется по мере разработки все большей площади грунта.

Смешанный тип эффективен там, где глубина траншеи стыкуется с грунтовыми водами. В таком случае, сверху окоп укрепляется откосами, а внизу – отвесными стенками.

Чтобы правильно определить, какая техника нужна, необходимо ответить на такие вопросы:

• какую длину имеет водопровод;
• какой ежедневный объем работ;
• в каких условиях ложится водопровод.

Для рытья траншеи под водопровод эффективен мини-экскаватор. Его главное преимущество – маневренность, а недостаток – малая производительность: примерно 20 м/8ч. Чем крупнее техника используется, чтобы проложить водопровод, тем выше производительность, но хуже маневренность.

Траншея под газопровод

Подкоп под газопровод делается относительно неглубокий. Обычно глубина установки составляет 0.6 м. В перегруженных местах с обилием автомобильного трафика, допускается глубина не менее 0.8-0.9 м, а при работе с трубами высокого давления глубина выемки должна быть не менее 120 см.

Рытье траншеи барой

Главная задача траншеи – предотвратить повреждение проложенных труб. О каком бы типе инженерных коммуникаций не шла речь. Контроль правильности прокладки труб освидетельствует специальный акт госслужб.

Существует и технология определения дна выемки, в которую укладывается газопровод. Если диаметр трубы составляет до 1000 мм, то делается подкоп глубиной – 0.8 мм и больше. Если диаметр трубы – более 1000 мм, то бульдозером нужно прокопать выемку больше 1 м.

На то, какой будет сделан окоп, также влияет характеристика грунта на стройплощадке. Песчаные грунты требуют выемки глубиной не менее 1.2 м, скальные, каменистые грунты — от 0.6 м, а торфяники и грунты с высоким содержанием воды – 1.1 м.

Ширина траншеи зависит от того, какие инструменты решит применить застройщик, а также типа грунта. Чтобы узнать, какой она будет, необходимо прибавить к ширине ковша показатели движения грунта для разных местностей. Например:

• пески и супеси – ширина установки + 0.15 м;
• глина и суглинки – ширина установки + 0.40 м;
• скалы или мерзлый грунт – ширина установки + 0.4 м.

Если, чтобы выкопать траншею применяется бара, то ширина траншеи будет соответствовать ровно ширине ее рабочей установки.

Специфика откачки

Осушение производится с помощью илососов различного объема загрузки. Мощные вакуумные насосы позволяют работать с котлованами различной площади и глубины. Всасывающие рукава (стандартная длина 15 м) могут наращиваться в линию до 30 м, что устраняет проблему затрудненного подъезда к аварийному объекту. С помощью спецтехники выполняется не только откачка воды, но и мусора, илистых осадков. В тех случаях, когда затоплены траншея или котлован, наиболее выигрышным решением считается использование илососов. Ассенизаторские работы производятся в комплексе с вывозом/утилизацией загрязненной воды.

Закрытый водоотлив

В случае низкой эффективности открытой откачки воды применяется искусственное водопонижение. Процесс выполняется благодаря непрерывной откачки. Процесс планируется до грунтовых работ.

Применяются такие методики:

Выбор способа зависит от конкретных условий работы. Учитываются параметры емкости, глубина, параметры оборудования.

Иглофильтровой

В данном случае применяются иглофильтровые установки. Они выполняются из стальных труб с фильтрами, самовсасывающим вихревым насосом, коллектором для сбора воды. Трубы из стали погружаются в обводненный грунт по периметру отверстия. Иглофильтр включает трубу диаметром 40-50 см и фильтрующее звено.

На схеме отображаются следующие элементы:

• «а)» при одноярусном размещении иглофильтров;
• «б)» в случае двухъярусного расположения;
• «в)» для работы в траншее;
• «г)» при использовании фильтрующего звена.

Применяют следующие элементы:

• 1 — насосы;
• 2 — кольцевой коллектор;
• 3 — депрессионную кривую;
• 4 — фильтрующее звено;
• 5 — фильтрационную сетку;
• 6 — внутреннюю трубу;
• 7 — наружную трубу;
• 8 — кольцевой клапан;
• 9 — гнездо клапана кольцевого;
• 10 — ограничитель.

При включении шаровые клапаны поднимают вверх, после чего отверстие закрывается. Одновременно опускается клапан, который направляет воду в пространство между трубами.

Вакуумный насос

Он основан на работе эжекторного оборудования, которое используется для работе на глубине 15-20 метров.

На схеме передается использование следующих элементов:

• «а)» — вакуумной установки;
• «б)» — принципа действия иглофильтра эжекторного;
• 1 — центробежного насоса с низким давлением;
• 2 — циркуляционного резервуара;
• 3 — лотка сборного;
• 4 — напорного насоса;
• 5 — напорного рукава;
• 6 — иглофильтра эжекторного;
• 7 — напорной воды;
• 8 — сопла;
• 9 — всасываемой воды;
• 10 — клапана обратного;
• 11 — фильтровой сетки.

Технология связана с погружением фильтрового звена в гнут. Используется принцип легкого иглофильтра. При этом надфильтровое звено включает наружную и внутреннюю трубу со специальной насадкой.

После погружения почва размывается, под воздействием тяжести опускается труба. Затем до нужного уровня опускается внутренняя труба. Вода создает разрешение, подсасывается из рабочей трубы.

Использование электроосмоса

Он используется в грунтах с коэффициентом фильтрации до 0,05 м/сут. Вместе с иглофильтрами обеспечивается погружение трубы или стержня из стали на такую же глубину. Обеспечивается расстояние между элементами от 50 см до 1 метра. Иглофильтры подключают к катоду, трубы — к аноду.

На схеме передается изображение элементов:

• 1 — катода (иглофильтра);
• 2 — анода (трубы);
• 3 — коллектора;
• 4 — токопровода.

Вода освобождается под действием тока. Затем она поступает к иглофильтрам. В зависимости от показателей мощности конкретной установки фильтрация увеличивается от 5 до 25 раз.

Аппаратура водоотливных установок:

1. Аппаратура автоматизации — обеспечивает автоматическую заливку, пуск и остановку насосов в зависимости от уровня воды в водосборнике, поочерёдную работу насосов, автоматических включение резервных насосов при аварийном подъёме уровня воды в водосборнике и неисправности работающего насоса, дистанционный контроль и сигнализацию об уровне воды в водосборнике. На угольных шахтах, опасных по газу и пыли, применяется аппаратура автоматизации во взрыво- и пылебезопасном исполнении.

2. Аппаратура контроля. В качестве приборов контроля гидравлических показателей используются манометры и расходомеры.

3. Аппаратура защиты. Для защиты насосов от гидравлических ударов при их остановке применяются специальные гасители ударов. Основные пути дальнейшего совершенствования водоотлива на шахтах: сокращение объёма и упрощение конструкции водосборников или применение бескамерного водоотлива с вертикальными погружными насосами и эрлифтами; совершенствование средств водоотлива для откачки на поверхность загрязнённой воды; полная механизация труда по транспорту оборудования, монтажу насосных агрегатов и трубопроводов, чистке водосборников и т.д.

Информация взята с сайта

Область использования

Перед тем как приступить к непосредственному рытью котлована под строящееся здание, следует произвести ряд подготовительных работ. Все они подразделяются на две большие группы – внешнеплощадочные и внутриплощадочные. Под внешними работами подразумевается подведение к стройплощадке всей необходимой инфраструктуры – подъездных путей, линий электропередач и иных внешних коммуникаций.

К внутренним относятся подготовительные работы, производимые непосредственно внутри периметра строительной площадки: очистка территории, установка бытовых помещений, электрораспределительных щитов и т.д. Одним из важнейших этапов внутриплощадочных работ является устройство систем водоотлива.

Монтаж фундамента здания

Водоотлив из котлована предназначается для своевременного удаления дождевых, талых или грунтовых вод. Наиболее простым и распространённым решением данной проблемы является устройство водоотлива открытого типа. Такой способ осушения котлована и прилегающих территорий целесообразно использовать, если его стенки и дно сложены следующими породами:

1. Связные грунты, включающие в себя тонких прослоек и линз песка.
2. Несвязные грунты плотного сложения, с достаточным сопротивлением вымыванию.
3. Слоистые грунты, расход подпочвенных вод в которых не превышает средние значения по СНиП.
4. Водонепроницаемые плотные виды грунтов, способствующие скоплению дождевых и талых вод внутри котлованов и траншей.

Откачка грунтовых вод через скважины

Применение открытых систем по удалению воды не рекомендуется на несвязных грунтах из-за высокой вероятности вымывания стенок котлована и водоотводных траншей. Как правило, в этом случае используются закрытые дренажные системы, или иные способы осушения. На рыхлых почвах открытый водоотлив из котлована следует применять только в экстренных случаях. Например, когда из-за водонасыщенности почвы существует угроза её перехода в состояние плывуна, что является аварийной ситуацией, грозящей обрушением стен.

Также допускается использование подобной методики на несвязных грунтах в том случае, если откосы котлована дополнительно укреплены шпунтовыми стенками глубокого заложения. Как вариант, во избежание размывов водоотводная траншея закрепляется по дну и стенкам гравийно-песчаной смесью или щебнем.

Подводное строительство – какое оно?

Ремонт сложной техники или возведение огромных зданий сейчас ни у кого удивления не вызывает. Для квалифицированного инженера, опытного строителя, архитектора это не проблема. Но интересовались ли вы тем, как ремонтируют огромный пассажирский лайнер, обслуживают сверхтяжелые современные танкеры, строят мостовые переходы и сооружают подводные объекты? Такие задачи – и без того достаточно серьезные – усложняются тем, что все работы нужно выполнять в воде. И чтобы решать такие задачи, инженеры специально для таких целей создали коффердамы.

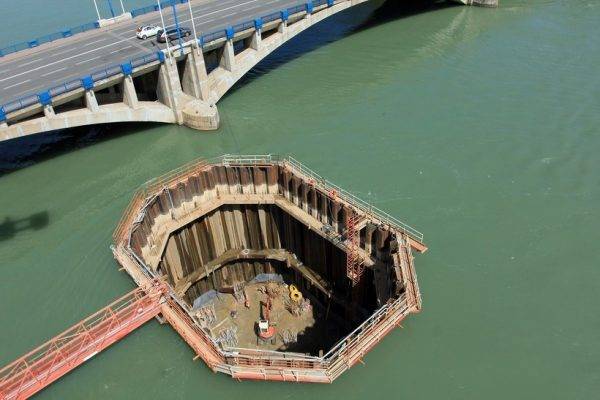

Коффердам

Это английское слово, которые многие из вас наверняка слышат впервые, дословно переводится на русский язык как «сундук». В целом, коффердам – это временная конструкция, своего рода водонепроницаемый каркас, который устанавливается в воду там, где нужно выполнить ремонтные, строительные или иные инженерные работы.

Строительство под водой

Для ремонта морского и речного транспорта, для постройки мостов и прокладки трубопровода под водой используют коффердамы

Расчет притока водных масс

Для водоотводной системы важно выполнить предварительные расчеты. Если они будут сделаны неправильно, эффективность водоотведения снижается

В результате котлован постепенно наполняется водой, а работы на участке останавливаются.

Определяется минимальная мощность насосов. Они должны успевать откачивать воду даже при появлении нестандартных ситуаций — обильных и продолжительных осадков, прорыва плывуна, интенсивного таяния льда и снега.

Учитывается отношение ширине к длине:

• менее 1:10 для небольших емкостей;
• более 1:10 для широких котлованов разных форм, в том числе нестандартных.

Параметр равновеликого круга радиуса или r0 применяется, если емкость не имеет вытянутую форму. Для котлованов прямоугольной формы значение рассчитывается следующим образом:

При неправильной форме используют формулу:

Для определения притока воды используют формулу текущего режима понижения уровня воды. Если выявлено несколько слоев почвы с разной водонепроницаемостью, нужно выявить средневзвешенное значение фильтрации:

• k1 и далее представляют коэффициенты фильтрации для каждого слоя земли в метрах в сутки;
• показатели h представляют толщину слоев в метрах.

Чтобы выявить фактическую подачу воды на конкретной скважине, строят совмещенные характеристики скважины, трубопровода, насосной установки.

Учитываются следующие особенности:

1. Кривая bc характеризует насосную установку. Она строится с учетом того, что в напорном трубопроводе наблюдаются гидравлические потери.
2. По линии а-1 видно геодезическую высоту подачи. Она соответствует разнице между местом излива воды из трубопровода и статическим уровнем воды в конкретной скважине.
3. Линия а-2 обозначает место прохождения трубопровода;
4. Линия а-3 определяет скважину.
5. Линия а-4 означает совмещенную характеристику скважины и трубопровода. Для этого нужно прибавить к линии а-3 потери напора в трубопроводе от напорного патрубка до места сброса воды из трубопровода.

Во время строительства обычно используется вся система водопонизительных скважин. При этом общее снижение грунтовых вод зависит от общего дебита скважины.

Расчеты водопонижения

Подобные расчеты – это, главным образом, вычисление общей площади всех включенных в участок систем по радиусу их влияния, расчеты практического снижения всех УГВ, а также выбор оптимальных и максимально эффективных технологий и техник.

В начале расчетов уровня поднятия грунтовых вод необходимо определить, к какой из групп принадлежит траншея или котлован: это может быть прямоугольный, квадратный или круглый котлован (соотношение сторон ≥ 1:10), длинный узкий котлован (соотношение сторон ≤ 1:10), обычная траншея или узкая траншея. Чтобы не усложнять расчеты, изначально принимают условие, что стенки котлованов и траншей строго вертикальные. Небольшие угловые отклонения на участке на результаты расчетов не повлияют.

Если котлован не длинный, то его принимают за фиктивный равновеликий круг радиусом R. Для прямоугольных котлованов значения радиуса рассчитывают, исходя из следующих графиков и формул:

Расчеты водопонижения

R =ɳ х (L + B) / 4, где:

L – длина котлована в метрах;

В – ширина котлована в метрах.

Соотношения сторон и углового коэффициента указаны в таблице:

B/L	0,2	0,4	0,6	0,8
ɳ	1	1,12	1,16	1,18	1,18

Если котлован имеет неправильную геометрию, то используют следующую формулу:

R = √ F / π, где:

F – фактическая площадь котлована в квадратных метрах.

Уровень притока грунтовых вод в траншеи или котлованы вычисляется по показателям среднегодового уровня снижения УГВ.

Коэффициент фильтрации, который используется во всех схемах водопонижения при расчетах, рассчитывается на основании наличия слоев грунта с разной водопроницаемостью. Коэффициент принимается как среднее значение для всех аналогичных расчетов:

k_@ = k₁ x h₁ + k₁ x h₂ + …. + k_n x h_n / h₁ + h₂ + … + h_n, где:

• k₁, k_2, k_n – коэффициенты фильтрации для каждого отдельного слоя почвы, выражаются в метрах в сутки;
• h₁, h₂, h_n – толщина каждого отдельного слоя, выражается в метрах.

Уровень притока грунтовых вод в уже вырытые траншеи или котлованы, нижняя стенка которых доходит до водоупорного пласта, и не пропускающих воду через боковые стенки, в безнапорных условиях эксплуатации рассчитывается по формуле:

Q = 1,37 x k_@ x H2 / lg x (R + R / R), где:

Особое внимание необходимо уделить водоотливу и понижению УГВ, если грунтовые воды проходят выше точки промерзания, так как, кроме разрушительного влияния влаги на основание и стены, образуется и фактор морозного пучения.

Тонкости утилизации котлованного грунта

Стандартным решением по утилизации котлованного грунта, является вывоз его с участка. В процессе утилизации он проходит обработку для повторного применения либо процесс захоронения.

Район и метод уничтожения грунта исключительно зависит от показателя его безопасности:

• хорошегоо качества, соответствующего первоначальному состоянию;
• с допустимым уровнем загрязнения;
• с умеренным по объемам загрязнением;
• с критической степенью засорения.

Первые две разновидности, допускается складировать в каком угодно месте, предписанным местным органом власти, даже для детских площадок.

Умеренно опасную почву допускается использовать при благоустройстве участков с добавлением поверх чистого слоя земли толщиной более 500 мм. Опасный грунт перевозят на специализированный полигон для дальнейшей обработки.

Что такое котлованный грунт, можно узнать тут.

Кто может проводить работы по водопонижению

Водопонижение в строительстве – очень сложная деятельность, требующая от организации опыта и профессионального подхода.

Важно, чтобы работы по осушению для этого предприятия были основной деятельностью. Потому что, только в этом случае, у организации будет штат профессиональных сотрудников, умеющих работать со сложной техникой и проводить качественные работы по осушению территорий

Наличие парка собственного водопонизительного оборудования – тоже один из маркеров, определяющих профессиональную организацию.

Выбирая компанию, которая будет проводить работы по строительному водопонижению, важно учитывать все эти факторы. Кроме того, нелишне будет спросить портфолио компании

Профессионалы – не обидятся и с удовольствием покажут. Если же у компании не будет опыта, о котором она сможет рассказать – это повод задуматься

Кроме того, нелишне будет спросить портфолио компании. Профессионалы – не обидятся и с удовольствием покажут. Если же у компании не будет опыта, о котором она сможет рассказать – это повод задуматься.

Поднятие уровня почвы

Выполнить это не составляет труда: грузовые автомобили с почвой могут постепенно повысить уровень земли на участке до требуемого.

Читайте здесь Как укладывать рулонный газон — пошаговый мастер-класс и советы как уложить рулонный газон правильно (120 фото + видео)

Рекомендуем прочитать:

• Эффективное средство от сорняков — обзор лучших средств и методов удаления сорняков. Геотекстиль и правила его укладки (145 фото и видео)

• Цветы для клумбы цветущие все лето — обзор неприхотливых видов цветов на все лето (85 фото)

• Шпалера своими руками — 110 фото как изготовить своими руками и видео советы по применению в ландшафтном дизайне

Сотрудничество со строительной

имеет большой опыт напористой и результативной работы в сфере строительства. Сотрудники фирмы каждый год повышают квалификацию и имеют в своем арсенале ряд высококачественного и надежного оборудования. Применение инновационных технологий и огромное стремление развиваться является главным приоритетом проектно-строительной организации. В связи с этим «ИнноваСтрой» смогла наладить крепкие и взаимовыгодные связи с проверенными отечественными и зарубежными поставщиками.

Преимущества для клиентов:

• приемлемая стоимость;
• выполнение проектов и строительство домов под ключ;
• качественный клиентоориентированный сервис;
• хорошая репутация;
• оперативное выполнение заказов;
• выгодные условия долгосрочного сотрудничества;
• 100% гарантирование качества работы и используемых материалов;
• большое количество наработок, на основе сданных объектов в эксплуатацию.

На сайте компании представлена подробная информация касательно доступных услуг и их стоимости. Оформить заявку можно в виде интернет-заказа, не выходя из офиса или квартиры. Получить консультацию можно также онлайн или в телефонном режиме, связавшись с сотрудниками .
