Водослив с крыши своими руками: самостоятельное изготовление и основные элементы монтажа

Изготовление водосточных труб с крыши

Расчет числа труб для отведения воды делают по числу приемных желобовых воронок и в зависимости от габаритов высоты постройки. По стандартам, на 10 метров желобной дины хватит и 1 приемной воронки. Патрубковая длина для водостоков промышленного изготовления чаще всего составляет от 3 до 4 метров. Во время сборочного процесса настоятельно рекомендуем сделать упор на минимум патрубковых соединений. Получается, что оптимальным вариантом монтажа является применение патрубков с длиной в 4 метра. Вместе с прямыми элементами нужно 2 обычных обвода (с углом в 112 градусов) и 1 слив на каждую трубу для отведения воды (при условии, что проект частного жилого дома традиционный). От отвода приемной воронки, благодаря соединению 2 обводов, выход для водопроводной трубы выводят поближе к стене постройки. Если требуется (многое зависит от карнизной ширины) обводы делают при помощи трубного отрезка. Для отведения трубы водостока от карниза до стены, что выполняется для сокращения парусной системы, применяют угловые детали. Их соединяют в соответствии с шириной свеса карниза – или между собой, или с использованием части трубы между ними.

Так и производится сборка водосточной системы до нижней кромки на дистанции в 3-3.5 см от стены постройки. Горизонт нижней кромки по стандартам устанавливают на 0.25-0.4 метра выше грунтового уровня.

• Производите замер дистанции для карнизного обвода.
• Раскроите соединительные трубные отрезки.
• Выполните зачистку заусенцев по трубному срезу.
• Закрепите вертикальный участок водостока на стеновой поверхности.

Соединение муфтами и обводами обычно предусматривает уплотнения кольцами из резины, которые входят в комплект фасонных элементов. Но вместо колец для уплотнения допускается вариант использования клеевого состава (для пластика). На нижнюю часть кромки трубы водостока устанавливают слив, если по периметру постройки отсутствует поверхностная дренажная система. Чтобы собирать дождевую воду в емкость на стояк водостока ставят отборник – ставят отборник для дождевой воды, регулируют высоту устройства, собирают стояк и подключают шланг и емкость для сбора воды.

Что такое водосток

Водосток предназначен для сбора влаги с крыши сооружения и отвода ее в специально предназначенные места (ливневая канализация, сливная яма, накопительные емкости для воды и т. д.). Он включает в себя следующие основные элементы:

• желоба (полукруглые, квадратные, трапецеидальные);
• трубы;
• воронки (для соединения желоба и трубы и перенаправление воды в трубы);
• муфты (для соединения отдельных элементов);
• кронштейны (крепление деталей водоотводной системы к крыше сооружения);
• заглушки (предотвращение вытекания воды из неположенных мест).

Элементы водостока изготавливаются из различных материалов:

• Оцинкованная сталь или медь. Наиболее популярный материал из-за своей долговечности, прочности и надежности (за счет антикоррозионного покрытия). К тому же медные водостоки со временем приобретают повышенную герметичность;
• ПВХ материалы. Пластиковые водостоки отличаются дешевизной, облегченным весом, пониженным шумом при стоке воды, упрощенным способом крепления (применение клея), пониженной засоряемостью желобов и труб (за счет гладкой поверхности), устойчивостью к коррозии и универсальностью. Они также обладают высокой герметичностью конструкции.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b – расстояние по горизонтали от карнизного свеса до конька крыши; h – высота крыши; с – длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м2, то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м2, диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м2. Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
2. Количество воронок и сливов определяется количеством стояков.
3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
5. На каждый стояк устанавливается по два отвода.
6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

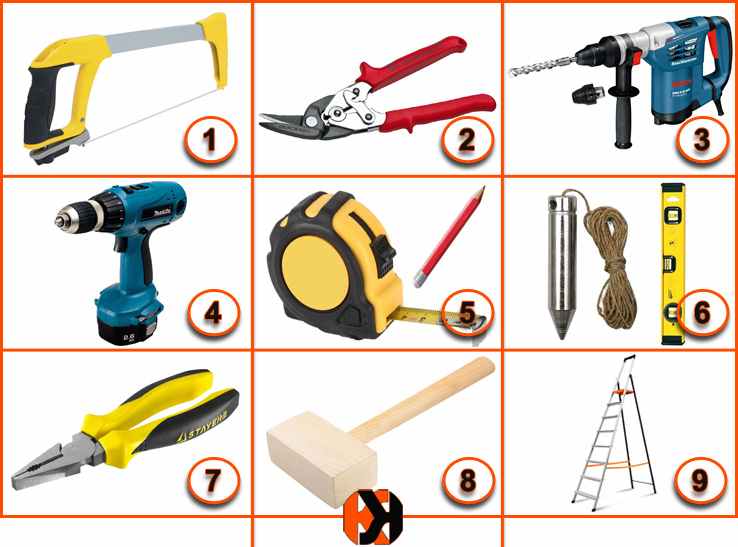

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

• ножовка по металлу;
• ножницы по металлу;
• перфоратор для сверления стен под крепление стояков;
• шуруповёрт
• длинный шнур, рулетка, карандаш;
• уровень, отвес;
• плоскогубцы;
• киянка, молоток;
• стремянка.

Это приводит к нарушению защитного цинкового слоя

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши. Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку

Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них

Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку. Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них.

1. Закрепление на стропила с частичным демонтажом покрытия

В этом случае уложенное финишное покрытие частично демонтируется. Нужно снять крепежи второго ряда и полностью убрать листы первого. После этого к стропилам крепятся кронштейны под водостоки, и кровельный материал укладывается заново. В теории все просто, но на практике есть сложности.

На любом покрытии после демонтажа остаются отверстия от саморезов или гвоздей. Чаще всего их приходится закрывать заплатками, что портит вид крыши. Поэтому эту методику применяют достаточно редко и не со всеми материалами. Чаще всего ее используют для крыш с мягкой кровлей. Битумное полотно аккуратно отклеивают, отворачивают в сторону. Затем ставят на место крепежи-кронштейны, выкладывают полотно на место и приклеивают его битумной мастикой. Под твердую кровлю из металла заводят доски, которые не дадут листам промяться в процессе выкручивания саморезов. Подобные манипуляции проводят и с шифером, только в этом случае под шиферные плиты заводятся заранее выстроганные деревянные заготовки, повторяющие форму волны. Их заводят и закрепляют вместе с крюком-кронштейном.

2. Установка на лобовую доску

Самый простой метод. Кронштейны закрепляются на ветровой, она же лобовая, доске, которая установлена на торцах стропильных ног. В зависимости от ширины доски подбирается тип крепления-кронштейна. Это может быть крюк с длинным держателем, на котором располагается монтажная площадка. Такие элементы выбирают для широких досок. Для узких подойдет крючок с коротким держателем.

В продаже встречаются регулируемые крепежные детали, которые позволяют выставлять нужный угол наклона. Это опция очень нужна, если ветровая планка расположена под наклоном или надо закрепить водосток на одном из венцов сруба. Еще один удобный вариант — система из направляющих, в которых находятся держатели-крюки. Она проста и удобна в монтаже. Нужно только поставить направляющую, придать ей нужный уклон. Держатели плотно «сидят» в пазах, дополнительно закреплять их не нужно.

голоса

Рейтинг статьи

Инструкция по монтажу водостока – последовательность действий

Инструкция по монтажу водостока предусматривает поэтапное выполнение процесса сборки.

Первый этап

При помощи шпагата определяем линию, где именно будет проходить желоб, и выполняем установку крюков шагом 60 см, чтобы потом его закрепить с небольшим уклоном или
горизонтально, выдерживая между крышей и крайним крюком 15 см. Аккуратно
сгибаем кронштейн, передний край ниже заднего на 2 мм.

Второй этап

Выполняем подготовку желоба необходимой длины. Ножовкой отрезаем и зачищаем края напильником. Сегменты соединяем при помощи замков и тут же наносим специальный состав,
обеспечивающий герметичность стыков. Между кронштейном и местом соединения
должно быть более 10 см.

Третий этап

Осуществляем монтаж заглушек. Накладываем пятимиллиметровый слой клея внутри заглушки. Выдерживаем расстояние в 2,5 см между заглушкой и боковой частью крышки

Далее производим
врезку воронки в местах предполагаемого нахождения сливов, беря во внимание
расстояние между трубами

В этих точках подвешиваем желоба при помощи кронштейнов. Закрываем стыки муфтами. Повороты
монтируем, исходя из проставленных меток.

Четвертый этап

После того, как соблюдены все подготовительные работы, начинаем монтаж водосточной системы. Сегменты соединяем муфтами. На расстоянии 150 см от стены выполняем крепление
водостока при помощи хомута с использованием дюбелей и винтов (клей можно не
применять), выдерживая расстояние от стены до стока до 8 см. Таким способом
можно устанавливать и тройники, если в этом есть необходимость.

На расстоянии не ниже 30 см от грунта приклеиваем отвод. Чтобы конструкция имела эстетичный вид, можно обрезать нижнюю часть слива в уровень со стеной.

Как обеспечить длительный срок эксплуатации водостока?

Чтобы установленная водосточная система прослужила не один десяток лет, рекомендуется соблюдать основные правила по ее эксплуатации и техническому обслуживанию.

1. Для повышения пропускной способности водостока все конструктивные элементы системы – желоба, трубы и воронки необходимо тщательно очищать от загрязнений и промывать водой. Периодичность профилактики – ежегодно в весенний и осенний период.
2. Для эффективного снеготаяния и защиты водостока от негативного воздействия снежных покровов необходимо установить на крыше специальные снежные задержатели.
3. Для предотвращения наледи можно использовать качественную систему обогрева, установленную внутри водостоков.
4. Для защиты конструктивных элементов водосточной системы от засорения листьями деревьев необходимо дополнительно установить по всей длине желобов сетки, а также перфорированные корзинки в водоприемные воронки.
5. При отводе стоков в канализацию каждая сточная труба должна комплектоваться мелкоячеистой решеткой для задержки крупного мусора.

Изготовление отлива для крыши своими руками из пластиковых деталей для канализации

Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.

Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).

Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.

Свободный водосток с крыши – не самое дешевое решение

Среди части застройщиков существует мнение, что дешевле всего ничего не делать – пусть вода свободно стекает с крыши непосредственно на отмостку и далее на землю.

Можно не делать специальное устройство для сбора и спуска воды с крыши дома при условии:

• Увеличить свес края крыши от стены до 0,6 м.
• Выполнить усиленную гидроизоляцию фундамента и стен цоколя на высоту не менее 0,5 м. выше поверхности отмостки;
• Облицевать цоколь на указанную высоту не влагоемким материалом с высокой морозостойкостью (например, клинкерным кирпичом или плиткой, природным камнем, цокольным сайдингом).
• Обеспечить уклон отмостки вокруг дома и поверхности участка в сторону от дома в несколько процентов.

Посчитайте затраты на эти дополнительные работы и Вы убедитесь, что установить водосточную систему для сбора и отвода воды с крыши будет дешевле.

Устроив свободный водосток без указанных выше мер, Вы рискуете существенно снизить долговечность отделки стен дома и цоколя, уменьшить несущую способность грунтов под фундаментом из-за их замачивания.

Кроме того, никак не организованные потоки воды по участку снижают комфорт пользования территорией. Отмостку часто используют как пешеходную дорожку. При свободном водостоке с крыши такая дорожка во время дождя станет непроходимой.

Свободный водосток обычно используют на отдельных участках периметра крыши дома и хозяйственных построек. Для сбора воды по краю отмостки рекомендуется устраивать лоток. Система сбора воды в лоток на краю отмостки менее чувствительна к воздействию льда и снега, к засорению мусором, проще очищается, чем водосточная система с желобами на крыше.

Уважаемый Читатель !

Нажимая на Палец вверх, Вы сообщаете Дзену, что подобные материалы Вам интересны и настраиваете персональную ленту Дзен на показ большего количества статей на эту тему.

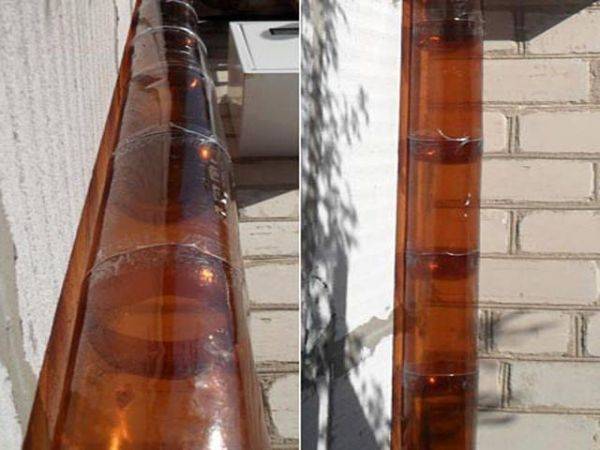

Водосток из пластиковых бутылок своими руками

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

• бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
• обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

• для того, чтобы разрезать бутылки- нож или ножницы;
• степлер, чтобы соединять необходимые элементы;
• проволока, выступающая в роли крепления желоба;
• шило/паяльник, для того, чтобы делать отверстия.

На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.

Сама работа осуществляется в два этапа:

1. собирают и закрепляют на самой крыше жёлоб;
2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

Водосток из пластиковых бутылок

Схема монтажа

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Распространенные ошибки при установке водостоков

• Неправильный выбор системы, материала и неточный подсчет размеров конструкции чреваты переливом стоков из желобов.
• Отсутствие необходимых элементов защиты водостока от загрязнений, обледенения и промерзания.
• Несоблюдение минимально допустимого расстояния между фиксирующими кронштейнами чревато провисанием желобов.
• Чрезмерная фиксация пластиковых труб хомутами нарушает температурное расширение материала в вертикальном направлении.
• Недостаточное количество воронок и несоблюдение угла наклона желобов чреваты переливами на любом участке системы.
• Фиксация водосточных труб впритык к фасаду чревата подтоплением фундамента и разрушением строения.
• Установка труб на внутренних углах строения может усложнить техническое обслуживание конструкции.

Все приведенные ошибки могут привести к печальным последствиям – деформации элементов системы, подтоплению фундамента и разрушению стен.

Правильно выбранный и установленный водосток способен обеспечить надежную защиту кровли и фасада дома от негативного воздействия атмосферных осадков. Обустройство эффективной и практичной системы водоотвода – главная задача, которую предстоит решить любому владельцу земельного участка и частного строения.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.

2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.

3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.

4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.

7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Преимущества и недостатки разных материалов для водостока

Если у вас загородный дом, то правильная организации водостока – очень важная задача. С его помощью вы можете не только решить проблему сохранности строения, но и использовать талую и дождевую воду для полива сада и огорода.

Такая практика позволит не только значительно сэкономить средства, но и добиться отличных результатов на участке, потому что подобный полив благодатно сказывается на растениях

У всех, кто занимается установкой системы водоотвода, в первую очередь встает вопрос выбора материалов для конструкции. Производители предлагают металлические или пластиковые элементы. Каждый из этих видов имеет свои плюсы и минусы.

Пластиковые водостоки для крыши: плюсы и минусы

Пластик сейчас уверенно теснит многие традиционные строительные материалы, и это неудивительно

Его главное преимущество – устойчивость к коррозионным процессам, что особенно важно в случае прямого контакта с влагой. Кроме того, пластиковые водосточные системы не боятся ультрафиолета, не реагируют на химическое воздействие и, что очень важно для кровельной конструкции, имеют небольшой вес

Грязь легко смывается с таких желобов и труб

К недостаткам ПВХ можно отнести его восприимчивость к перепадам температуры и меньший срок службы в сравнении с металлическими аналогами.

В основе металлических конструкций – алюминий, сталь или медь. Для сохранности их покрывают полимерной плёнкой. Самой долговечной считается медь – она может прослужить полтора века, причём ей не страшны никакие температурные перепады.

Медные водостоки очень прочные, отлично сопротивляются коррозионному воздействию и, нужно признать, выглядят весьма престижно

Стальные отличаются от медных меньшим сроком службы – всего до сотни лет, но они также прочные и не боятся экстремальных условий. И последние, алюминиевые водостоки – лёгкие, но не такие прочные как стальные и медные.

Недостаток у всех этих систем общий – их цена в разы выше, чем у систем из ПВХ.

Уход и защита водостоков

Оцинковка не может служить долго. Это связано с тем, что
цинк, которым покрыта сталь, склонен улетучиваться. Со временем такая
водосточная система потемнеет, а через несколько лет на ней появятся пятна
ржавчины. Что бы это предотвратить, нужно защищать места ржавчины и
обрабатывать оцинкованные водостоки растворами против коррозии.

Окрашенные водостоки также нуждаются в уходе. В этом случае
он сводится к периодическому осмотру элементов системы и закрашивании сколов и
царапин.

При сильном ветре или при механическом повреждении могут
деформироваться крепления водостока. Если ослабнет кронштейн желоба, он может
наклониться. Тогда изменится угол наклона, и вода будет протекать мимо воронки.
Или же вода будет переливаться из желоба по всей длине ската крыши.

Чтобы водосток не забивался опавшими листьями и ветками
можно установить специальные решетки на воронку или на весь желоб – сетка для
защиты водостоков от листвы, снега, мусора (в воронку можно вставить металлический
паук – защитная решетка).

Прочистка водостоков и желобов для крыши

Если система забилась ее легко можно очистить с помощью
шланга для полива. Главное – хороший напор воды.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз.
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Система водостока жилых домов

Чтобы у вас было представление о том, как создать водостоки для кровли сарая или дома собственноручно, то стоит иметь хотя бы необходимые базовые сведения о системе. Водосток для кровли загородного дома является очень важным элементом, что обеспечит долговечность строения. Чаще всего его делают еще при строительном процессе здания. Если есть желание, то водосток можно изготовить собственноручно.

Последний тип сборных элементов – это созданные из отдельных лотков (иногда и угловых) элементы. Желоба размещают прям под нижней кромкой покрытия кровли и закрепляют при помощи кронштейнов. За счет отводящих желобов производится сбор воды по общей площади кровли и перенаправляет собранную жидкость в места размещения воронок труб для стока воды. Круглые по форме желоба используют в конструкциях систем водостока чаще, нежели такие же элементы с прямоугольной формой. Но эта статистика вовсе не свидетельствует о том, что желоба прямоугольной формы чем-то хуже. Оба вида показывают при работе хорошие результаты.

Проектирование и виды конструкций водостока

При проектировании и выборе конструкции водостока приоритет отдается предполагаемому объему водосбора влаги с крыши сооружения. Для зданий со значительной площадью крыши применяются водостоки, изготовленные с оцинкованного железа или меди. Для небольших домов, дач, навесов или пристроек используются пластиковые водостоки.

Диаметр основных элементов водостока также варьируется в зависимости от площади крыши:

• для небольших построек (площадь крыши до 70 м2) диаметр желоба составляет 70 — 115 мм, а сливной трубы 50 — 70 мм;
• для сооружений со средними размерами крыши (до 100 м2) диаметр желоба равен 115 -130 мм, диаметр сливной трубы 75 — 100 мм;
• для сооружений с большими размерами крыши (свыше 100 м2) применяются желоба диаметром 140 — 200 мм и трубы с диаметром 90 — 160 мм.

Количество воронок и водосточных труб зависит от длины желоба:

• при длине желоба до 8 м устанавливается одна водосточная труба;
• если длина желоба больше 8 м, то количество воронок и труб зависит от числа точек водослива.

Длина водосточной трубы равняется расстоянию от земли до кровли минус 10 — 15 см.

Количество кронштейнов для крепления желоба рассчитывается просто: 1 кронштейн на 1 метр длины желоба. Для крепления водосточных труб необходимо иметь минимальный двукратный запас хомутов, т. е. одна труба крепится как минимум двумя хомутами. Но при этом надо учитывать то обстоятельство, что каждый отдельный участок водосливной трубы должен быть закреплен, как минимум, одним хомутом. Поэтому с увеличением высоты здания количество хомутов возрастает.

Элементы, виды и факторы, влияющие на выбор водосточной системы

водосточная система

Любой водосток представляет конструкцию из желобов и труб, диаметр которых зависит от нагрузки сточных вод на погонный метр крыши.

Желоба крепятся к зданию с помощью кронштейнов или крюков (общепринятое название многими производителями). Трубы и желоба соединяются при помощи воронок, а крепление труб к зданию происходит при помощи хомутов.

В зависимости от архитектурных особенностей здания, для установки водосточной системы своими руками, могут быть использованы следующие элементы:

• • угловые элементы желоба, для обхода здания по наружным и внутренним углам;
  • соединители и заглушки желобов;
  • трубные колена, необходимые для оформления сгибов труб;
  • трубные наконечники, для придания завершенности всей конструкции.

элементы и узлы водосточной системы

Водосток может иметь форму круглого или прямоугольного сечения. Ширина желобов напрямую зависит от площади крыши и составляет 100 – 200 мм, а диаметр труб может лежать в пределах 75 – 120 мм.

Материал, который в основном применяется для изготовления водосточной системы – это пластик или металл. Оцинкованный водосток почти не используют ввиду повышенной подверженности коррозии. Медь и титан – цинк также могут выступать в качестве материалов для водосточной системы, но их стоимость гораздо больше.

С видом водосточной системы определяются на этапе проектирования здания. Водосток должен справляться с возложенными на него функциями и соответствовать общей архитектуре здания.

Основные факторы, которые необходимо учесть перед монтажом своими руками следующие:

• количество годовых осадков в районе, где будет строиться дом;
• цвет и материал кровельного покрытия и фасада здания;
• конфигурация крыши и ее общая площадь;
• архитектурная концепция здания.

Варианты обогрева водосточной системы

Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.

Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.

Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.

• Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
• Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.

Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.
