Водоснабжение и электроснабжение на дачном участке

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

Завершающие работы

Завершающим этапом выступает тестирование электросети. Выполняют проверку не только полностью собранной проводки, но и по мере установки контуров.

  1. Каждую линию перед подключением к щитку проверяют с помощью контрольки. Делают ее своими руками из 2 кусков провода, патрона и маломощной лампочки. Ноль и заземление линии подключают к щитку напрямую, а фазу – последовательно через контрольку. Если при включении автомата лампочка не загорелась – все в порядке.
  2. Если лампочка включается – на линии короткое замыкание. Необходимо отключить автомат и найти причину пробоя.
  3. Проверяют каждую розетку, к каждой подключая нагрузку. Прозвонить нужно и каждый светильник.
  4. Замыкают выключатели – все провода для них соединяют и закорачивают.
  5. Затем всю группу нагружают до максимума, чтобы проверить срабатывание защитного автомата.

Техника безопасности

При монтаже кабеля соблюдают следующие правила:

  1. Разгрузку барабана с кабелем производят с помощью грузоподъемной техники.
  2. При его перекатке принимают меры по предотвращению захвата одежды монтеров выступающими частями.
  3. Барабан перемещают только по горизонтальной поверхности, находиться на его пути запрещено.
  4. При перекатке бобины не приближаются к траншее ближе 1 м.
  5. Кабель разматывают, надев брезентовые рукавицы.
  6. Проводник переносят на плече, обращенном в сторону траншеи; все работники должны находиться по одну сторону от него.
  7. Максимально допустимая нагрузка на 1 рабочего – 35 кг.
  8. Наткнувшись при рытье траншеи на коммуникации, не обозначенные на плане, работы приостанавливают и приступают к поиску владельца или эксплуатирующей организации.

В местах поворотов трассы запрещено стоять внутри угла, поддерживать кабель или тянуть его вручную. Здесь устанавливают специальные ролики.

Испытания кабельной изоляции с применением мегаомметра имеет право проводить только сертифицированный монтер. Это связано с тем, что в процессе работы данный прибор генерирует напряжение до 2500 В. После проверки нужно разрядить кабель на землю либо закоротить его жилы.

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

  • светильники на крыльцо и террасу дома;
  • светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
  • освещение беседки;
  • светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
  • освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
  • точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.

Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Разновидности систем водоснабжения для дачи

Вода на даче требуется для самых разных нужд:

  • поливка огорода и сада;
  • гигиенические процедуры – душ после работы;
  • подача питьевой воды, если в доме живут хотя бы 1 сезон;
  • подача чистой и технической воды для обслуживания мойки, душа, унитаза.

На выбор системы водоснабжения влияет необходимый объем воды и срок проживания на даче.

Какой у вас на даче водопровод?

Круглогодичный полноценный
41.67%

Летний стационарный
33.33%

Разборный
25%

Проголосовало: 24

Летняя система

Если на даче проживают только в теплое время года, можно установить облегченный летний вариант водопровода. Такая система проще в обслуживании, может быть разборной и не требует специального обслуживания.

Особенности летнего водопровода:

  • Трубы укладывают неглубоко – не более чем на 0,7–0,8 м в глубину. Соответственно, не нужно рыть глубокие траншеи и нанимать для этого бригаду рабочих.
  • Так как пользоваться водопроводом будут только летом, не нужно утеплять трубы. Это позволяет сэкономить на теплоизоляции.
  • Если установлена стационарная система, нужно продумать механизм слива. Если разборная, слив производится автоматически во время демонтажа.
  • При сборке стационарного водопровода используется коллектор. Разборный водопровод собирается самым примитивным образом – последовательно, от потребителя к потребителю.
  • Для обслуживания летнего варианта не нужен мощный насос. Достаточно простого погружного или поверхностного. Можно обойтись и без накопительного бака.

Круглогодичная

Всесезонная система сложнее в установке и дороже, так как должна функционировать и в холодное время года.

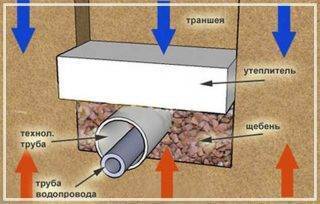

  • Главное отличие такой системы – необходимость в утеплении. Тепло изолируют не только трубы в земле, но и насос, а порой даже и колодец. Если речь идет о средних широтах, хорошее утепление может облегчить и установку. При этом допускается укладывать трубы на глубину до 30–50 см.
  • В стандартной схеме трубы монтируют ниже уровня замерзания грунта, не меньше чем на 20 см. Это может быть значительная величина. Траншеи под водопровод придется рыть с помощью специальной техники.
  • Для подачи воды обязательно используется насос.
  • Утеплять нужно и канализационные трубы. Нельзя допускать замерзания любой части системы водоснабжения.
  • Если используются металлические трубы, систему необходимо периодически осматривать и обслуживать, чтобы предупредить электрохимическую коррозию.

Источник водоснабжения на дачном участке

Хорошо, когда вы точно знаете, откуда именно будет происходить забор воды для дачного водопровода, но если подобная информация пока отсутствует, то мы предложим несколько популярных и наиболее правильных вариантов.

Централизованный водопровод

Самый простой вариант, о которым мы упоминали немного выше, если таковой имеется на вашей улице, или даже просто у соседа, то провести воду на собственный участок и даже в дачный дом, не составит много труда.

Первое, что нужно, это письменное и устное разрешение соседей или владельцев водопровода для забора воды на ваш участок, далее, документальная часть специальных служб. После этого, только работы по укладке системы по территории и завод магистралей в необходимые места. Конечно, это и физический труд, и инструменты, и материалы, но без этого никак.

Шахтный колодец

Здесь придется немного потрудиться, потратить денег на оборудование и пробы (очень желательно).

Естественно, физических упражнений здесь не занимать, так как нужно будет прокопать довольно глубокую шахту, в среднем, 10 метров. Далее, ее необходимо будет укрепить и посодействовать наполнению данного колодца водой, правильно сформировать дно. Теперь, после проведенных работ, следует и уточнить количество поступающих вод (если вы не сделали этого заранее), ее должно хватить на обыкновенное использование семьей. Если же жидкости мало, то придется увеличивать глубину.

Забор воды и ее подъем можно обеспечить с помощью насосов, а вот распределение по участку — только с помощью специальных магистралей, трубопроводов.

Скважина

Данная тема очень интересна и, если честно, требует вообще отдельного подробного описания, а значит, останавливаться на ней мы не будем, а только уточним детали.

Итак, начать можно с бурения скважины и общей стоимости. Сразу скажем, данный процесс дорогой, но, если сделать все верно и качественно, то более вам не придется платить за воду и каждый день ее будет предостаточно

Но стоит обратить внимание на обслуживание: вот здесь, конечно, придется постоянно тратиться (оборудование, электричество, профилактика и ремонты). Но, всегда есть и выход из ситуации, например, организовать скважину на даче сразу на несколько участков, просто договорившись с соседями

Заметим и то, что скважина не может работать без насоса, а потому, проводя расчеты по глубине скважины и количеству необходимой воды, сразу рассмотрите вариант необходимого погружного или скважинного насоса, ведь вполне реально, что именно он потянет основную долю бюджета.

Водопровод из колодца

В частных домах часто бывает так, что на участке уже имеется колодец с чистой водой. Именно он и может стать помощников в решении вопроса с водопроводом. Конечно, не надейтесь на огромные объемы практически бесплатной воды, ее очень много не будет, да и качество ее может страдать из-за подмыва грунтовыми. Но, по крайней мере, можно установить подачу жидкости в умывальник или небольшой летний душ, на кухню и так далее.

Водоснабжение из живого источника

Очень интересный вариант, но он требует особых условий — живого источника воды рядом (река, озеро, пруд, став и так далее). Конечно, чтобы сделать такую воду питьевой, необходимы дорогие фильтры, а возможно, и кипячение после них, но вот как технический водопровод, такой подойдет легко. Все, что необходимо для его устройства — это трубопровод и насос, возможно, несколько фильтров на вход и выход.

Требуемый для проведения работ инструмент и материал

Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:

  • ножницы для разделки КЛ;
  • пассатижи;
  • отвертки;
  • шуруповерт;
  • болгарка с алмазными дисками;
  • молоток;
  • монтажное зубило;
  • шпатель;
  • рулетка;
  • нож.

Инструменты для прокладки электропроводки

Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:

  • защитные автоматы;
  • электрический счетчик;
  • провода;
  • розетки;
  • выключатели;
  • распределительные коробки;
  • подрозетники;
  • соединительные клеммы;
  • крепежный метиз.

Принципиальные схемы

В описанных условиях мы можем предложить две схемы дачного водоснабжения — с насосной станцией, подающей воду из колодца или скважины, а также с емкостью и самотечным водопроводом.

С насосной станцией

Насосная станция — готовое решение для автономного водоснабжения. Она включает смонтированный на одной станине центробежный поверхностный самовсасывающий насос, управляющее его питанием реле давления, и мембранный бачок-гидроаккумулятор.

Элементы насосной станции

Цена — от 5000 рублей. Вес — от 10-12 килограммов — вполне позволяет брать насосную станцию с собой в поездку на дачу.

Глубина всасывания типичного недорогого поверхностного насоса ограничена 8-9 метрами. Поднять воду с большей глубины невозможно из-за величины атмосферного давления, вытесняющего воду во всасывающий шланг при создании в нем разрежения. Однако это ограничение успешно обходят станции с выносным эжектором.

Слева на фото — чугунный внешний эжектор

Что это такое?

Эжектор — открытое сопло, впрыскивающее в окружающие его массы воды струю под высоким давлением и увлекающее их за собой во всасывающую трубу. Эжектор подключается к дополнительной трубе, опущенной в скважину — напорной. Его наличие позволяет увеличить глубину всасывания до 30 и более метров.

Схема работы насоса с эжектором

Как подключается насосное оборудование?

Выходной патрубок насоса соединяется с внутренним водопроводом дачного дома. Входной — снабжается жесткой всасывающей трубой с донным клапаном (комбинацией обратного клапана и сетчатого фильтра), которая погружается в колодец или обсадную трубу скважины. Фильтр исключает всасывание песка, а обратный клапан предотвращает слив воды из гидроаккумулятора после выключения насоса.

Схема водоснабжения с насосной станцией

Армированный проволокой всасывающий шланг с донным клапаном

С емкостью

Альтернативная схема водоснабжения для дачного дома — с баком-ресивером на чердаке и водопроводом, вода в который поступает из бака самотеком. В качестве ресивера обычно используется вертикальный или горизонтальный бак из пищевого полиэтилена.

Полиэтиленовые емкости для воды

Бак снабжается одной или двумя латунными врезками. Врезка в нижней части ёмкости нужна для подключения к внутреннему водопроводу, а в верхней части — для монтажа поплавкового клапана при подаче воды из летнего водопровода.

Врезки в бак для воды

Подключение бака к летнему и внутреннему водопроводам

В том случае, если водопровод для полива отсутствует, бак наполняется поверхностным или погружным насосом любого типа из колодца или скважины.

Два достоинства этой схемы:

  1. В ней отсутствует сколь-нибудь дорогостоящее стационарное оборудование. Непрошенных гостей едва ли заинтересует большой пластиковый бак, который довольно трудно унести с участка, не располагая грузовым транспортом. Насос для наполнения бака используется периодически и не должен постоянно храниться на даче;
  2. После наполнения бака водоснабжение полностью энергонезависимо вплоть до исчерпания запаса воды. Отключение света никак не скажется на напоре в кранах. Если вода подается в бак из летнего водопровода, схема и вовсе не нуждается в электроэнергии.

Недостатки тоже присутствуют:

  1. Напор воды равен высоте установки бака над точкой водоразбора и редко превышает 2-3 метра;
  2. Бак не может быть слишком большим: его вместимость ограничена прочностью потолочных балок;
  3. В межсезонье бак приходится сливать перед отъездом с дачи. Иначе внезапные заморозки могут привести к замерзанию воды и его повреждению.

Альтернатива — утепление бака и организация его кабельного обогрева

Механические свойства полиэтилена

Выбор источника воды

Водоснабжение на даче предполагает подключение к какому-либо источнику. Вариантов не так уж и много – естественный водоем или искусственный. Это влияет на протяженность водопровода и тип насоса.

Водоемы

Такой вариант встречается довольно редко, так как вода в местном озере или ставке не является питьевой. Но если вода требуется только для полива, ее не слишком высокая чистота препятствием не является.

Родник – редкий случай, но если он есть, нужно пользоваться. Вода в роднике проходит систему естественной очистки, пригодна для питья и для полива. Иначе обстоит дело с родниками в низинах. Это, скорее всего, просто выход грунтовых вод, такая жидкость для питья непригодна.

Ставок, озеро, река – можно и сегодня встретить озеро настолько чистое, что его воду можно пить. Но в большинстве случаев водоемы служат источниками технической воды. Плюс бюджетного решения – неиссякаемые запасы. Минус – водоемы зимой замерзают, что затрудняет обслуживание оборудования.

Водоснабжение из озера или родника выгодно только при не слишком большей удаленности от дома.

Скважины

Представляет собой очень глубокую и узкую яму, пробуренную до водяного горизонта. При хорошей наполненности вода может подниматься самотеком, без насоса, но это редкость. В зависимости от глубины различают несколько вариантов:

  • Грунтовая – берет воду из верхнего слоя под грунтовыми пластинами. Эта жидкость чаще всего загрязнена, включает большое количество механических и химических примесей. Используется только как техническая.
  • Песчаная – извлекает воду с глубины в 35–50 м, из песчаного слоя. Жидкость проходит песчаный фильтр, так что становится питьевой, хотя и не в любой местности. Песчаная скважина дает ограниченное количество воды, объем ее летом может быть заметно меньше, чем зимой. Водозаборная скважина может затапливаться, как и колодец. Служит до 20 лет.
  • Артезианская – подает воду из известкового слоя и ниже, то есть с глубины более 200 м. Этот водоносный слой обеспечивает практически неограниченный объем жидкости. Вода, прошедшая через известковые и каменные фильтры исключительно чиста и холодна. Служит скважина до 50 лет.

Колодцы

Наиболее популярное решение, но только в местности, где водоносный слой располагается на глубине не более 15 м. Допускается рыть колодцы и большей глубины, но обслуживание их сложнее.

Для подачи воды нужен насос. Конструкция его может быть совсем простая. Мощность зависит от необходимого объема воды.

Колодцы летом зачастую мелеют, поэтому доступный объем жидкости в зимнее и летнее время различается. Кроме того, колодцы нужно периодически чистить.

Подготовка схемы

Чтобы провести электричество на даче, составляют схему. Есть 2 варианта:

  • стандартный – схему чертят на бумаге, чертеж должен быть приблизительным, так что это под силу каждому;
  • современный – используют специальные программы.

Работа достаточно простая. Изображают приблизительный план дома и указывают на схеме точки монтажа розеток, выключателей, ламп, распределительных коробок, оборудования, которое тоже потребляет электричество. Желательно здесь же обозначать расположение и количество кабелей.

Схема электропроводки облегчает расчет нагрузок.

  1. Суммируют нагрузку от всех потребителей: лампы, вентилятор, электрочайник.
  2. Разбивают на группы: 1 подключение на стиральную машинку, 2 – на группу светильников в комнате. 3 – на вторую группу, 4 – на модуль с розетками. Таким образом уменьшают количество проводов и избегают токовых перегрузок.
  3. Вычисляют потребительскую мощность – общую и для каждой линии. По этим данным определяют параметры электротехники.

Требования к проводке и возможные проблемы

Электрика на даче ничем не отличается от сети в доме. Требования при обустройстве практически такие же, за исключением установки электрощита и заземления: на даче это должен делать владелец дома, а не ЖЭК.

Правила:

  • Все устройства, обслуживающие сеть – распредкоробки, счетчики, выключатели, должны размещаться в легкодоступных местах.
  • Выключатели нужно ставить так, чтобы открывающиеся двери, оконные створки, дверцы мебели их не загораживали.
  • Розетки устанавливают на высоте от пола не менее 50 см и на таком же расстоянии от нагревательных приборов и водоснабжения.
  • Питающий провод под розетку укладывают снизу вверх, а к выключателю – сверху вниз.
  • Прямое соединение медных и алюминиевых жил скруткой, не допускается. Подключение возможно только через клеммы.
  • В ванных, санузлах, рядом с мойкой устанавливать розетки и выключатели нельзя.
  • Укладку выполняют по заранее разработанной схеме. Чертеж нужно сохранить: при ремонте или замене она поможет быстро разыскать спрятанный кабель.
  • Большинство дач строится за чертой города. Как правило, обеспечивают их старые линии питания, не рассчитанные на работу современных приборов. Это приводит к периодическим скачкам напряжения, сбоям в подаче электричества. Чтобы предупредить поломки и пожары, нужно ставить высокочувствительные защитные автоматы, пользоваться стабилизаторами напряжения.
  • Если дача не отапливается, нужно позаботиться о защите проводки. Внутри помещения скапливается влага.

Соблюдаете ПУЭ при разводке электрики не даче?

Да
52.56%

Частично
34.62%

Нет
12.82%

Проголосовало: 78

Требуемые нормы безопасности

Для обеспечения электробезопасности монтируемой проводки в загородном домовладении, следует заранее предусмотреть использование таких элементов, как защитное заземление, УЗО и автоматы.

Защитное заземление

Как уже говорилось ранее, в большинстве случаев для питания загородных домов задействованы старые четырехпроводные ЛЭП. Это означает, что используется совмещенный нулевой и заземляющий провод. При его обрыве на корпусе оборудования может появиться опасное для жизни напряжение. Автомат не отключится по причине протекания через него номинальных токов. Для исключения подобных ситуаций необходимо смонтировать на участке дополнительный заземляющий контур.

Устройство контура защитного заземления

УЗО

Установка устройства защитного отключения позволяет обеспечить безопасность человека от поражения электрическим током, а также предотвратить развитие пожара. УЗО реагирует на токи утечки, которые образуются при повреждении изоляционного покрытия жил или при обрыве нулевого провода. УЗО рекомендуется монтировать непосредственно на вводе питания.

Уставка на отключение выбирается с учетом расчетных токов утечки всего электрооборудования, которое используется на даче. Полученное значение необходимо увеличить в три раза. В продаже имеются УЗО со следующими величинами номинальных дифференциальных токов: 10, 30, 100, 300 мА.

Схема подключения УЗО и автоматов защиты

Автоматы защиты

Для защиты КЛ от токов перегрузки и коротких замыканий, следует использовать автоматы защиты. Они устанавливаются для каждой отдельной группы потребителей. Подбор ведется в соответствии с расчетным потреблением тока. Как правило, отдельные автоматы монтируются на осветительные и розеточные сети.

Схема электроснабжения частного дома

От правильного выполнения электромонтажных работ напрямую зависит надежная работа и безопасная эксплуатация всех электроприборов в доме. Разработка рабочей части проекта требует от специалиста профессиональных знаний и навыков. Исполнитель должен знать требования Строительных норм и правил (СНиП), Государственных стандартов и Правил устройства электроустановок. Это позволит сделать электроснабжение надежным и полностью безопасным во время эксплуатации.

Разделение потребителей на группы

Рабочая электромонтажная схема, с указанием расстановки всех розеток, выключателей, осветительных приборов, крупной бытовой техники и инженерного оборудования, должна учитывать обстановку помещений. Это необходимо для визуализации системы электроснабжения и возможности определения точного количества материалов.

Следовательно, для правильной разработки проекта электроснабжения жилья, потребуются не только строительные планы электрифицируемых помещений, но и решения по расстановке мебели, бытовой техники и освещения.

После этого всех потребителей электроэнергии подразделяют на группы. Наиболее распространенным, хотя и необязательным, является следующий вариант распределения:

  1. освещение в комнатах, на кухне и в коридоре;
  2. свет в санузлах и кладовых;
  3. питание электроплиты;
  4. электроснабжение инженерного оборудования здания;
  5. подключение розеток.

Инженерная группа так же может быть разделена по видам подключенного оборудования на отопление, кондиционирование, системы безопасности и другие.

Основные технические требования к выполнению монтажа

К условиям, предъявляемым к электропроводке и установке оборудования, относят следующие:

  • прокладка проводов по стенам производится только по горизонтали и вертикали, при этом монтаж ведется сверху вниз;
  • расстояние от проложенного провода до карнизов, балок перекрытия, дверных и оконных проемов не должно быть менее 150 мм и 400 мм до газопровода;
  • проводка не должна соприкасаться с металлическими элементами строительных конструкций;
  • при параллельной прокладке нескольких проводов расстояние между ними не должно быть менее 3 мм;
  • соединение кабелей может быть выполнено только в распределительных коробках;
  • алюминиевые и медные материалы могут соединяться только через специальные стальные вставки;
  • заземляющие и нулевые проводники присоединяются только болтовыми соединениями;
  • электрическое оборудование, распределительные коробки, розетки и выключатели должны быть установлены в доступных местах;
  • на каждые 6 м2 жилой площади необходимо предусматривать установку одной розетки, а на кухне не менее трех;
  • высота установки розеток в пределах 50-80 см от пола, для выключателей 60-150 см;
  • допускается подводить провод к розетке с пола, на выключатели только с потолка.

Проектирование и монтаж схемы электроснабжения — это сложная техническая задача и ее решение лучше доверить профессионалам. Самостоятельное выполнение работ допустимо только в том случае, если вы обладаете необходимыми знаниями и уже имели опыт выполнения электрификации помещений.

Какой тип проводки использовать на даче

Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку

Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

Открытая проводка в кабель-каналах

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Скрытая прокладка

Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.

Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.

Устройство скрытой электропроводки

Расчеты

Описанные схемы водоснабжения дачных домов требуют совсем несложных расчетов: в первом случае нам предстоит оценить производительность насоса и создаваемый им напор, во втором — объем накопительной емкости.

Насос

Минимальная производительность насоса равна сумме расходов через все точки разбора воды, которые могут использоваться вами одновременно. Для удобства читателя мы приведем значения расхода для разных видов бытовой и санитарной техники.

Средние значения секундного и часового расхода воды

Например, если максимум расхода воды создает наполнение сливного бачка и открытый кран умывальника (на даче это самый распространенный сценарий), вам нужен насос с производительностью не менее 0,2 л/с, или 12 литров в минуту. Этим условиям удовлетворяет абсолютно любая из производящихся насосных станций.

NeoClima GP 600/20 N — станция начального уровня с производительностью 50 л/мин

Минимальный напор поверхностного насоса складывается из:

  • Высоты верхнего смесителя в вашем доме над уровнем установки насоса;
  • Потерь на трение воды о стенки труб (примерно метр напора на 10 метров водопровода);
  • Избыточного напора в 10-15 метров, обеспечивающего комфортное пользование сантехникой.

Факторы, определяющие требования к напору

Бак

Инструкция по расчету объема бака-ресивера тоже не отпугнет вас сложностью. Если схема водоснабжения на дачном участке подразумевает наполнение емкости из собственного источника, разумный минимум объема равен суточному расходу.

Нормы расхода для разных водопотребителей

Например, для двух человек в отсутствие  ванны средний суточный расход — 120х2=240 литров.

Для схемы с наполнением бака из летнего водопровода минимум объема равен произведению суточного расхода на максимальную продолжительность перебоев в водоснабжении. Например, в приведенном нами примере с двумя дачниками при подаче воды два раза в неделю необходим ее запас в 240х4=960 литров.

На практике это означает, что вам нужно покупать бак объемом 1 м3

Выбор кабеля

Для внешней проводки выбор не слишком велик. При прокладке по воздуху лучше всего брать СИП. При подземном монтаже выбирают бронированный кабель с медными или алюминиевыми жилами в изоляционной обмотке. Предпочтение отдается медным: такая проводка выдерживает большую нагрузку. Но если на даче нет и не предвидится потребителей большой мощности, можно обойтись более дешевым вариантом с алюминиевыми жилами.

Внутри здания выбор определяется методом укладки. Провода могут монтироваться только скрытым способом – в штробах, в трубах. Кабели допускается укладывать открытым методом.

При высокой нагрузке используют кабели и провода с медными жилами.

Определение сечения

OLYMPUS DIGITAL CAMERA

Для электрики в дачном доме сечение кабеля рассчитывают по нагрузке. Учитывается общая и нагрузка каждого контура. Сначала вычисляют предполагаемую нагрузку. Затем делят ее на напряжение сети. Таким образом рассчитывают величину допустимого тока. Подбирают кабель с подводящим сечением по таблицам ПУЭ – для алюминиевых и для медных жил.

Сечение кабеля выбирают с запасом. Под розетку рекомендуют брать вариант сечением не менее 2,5 кв. мм, а для освещения – 1,5 кв. мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
