Столбчатый фундамент для каркасного дома: виды, этапы возведения, достоинства и недостатки

Монолитный плитный фундамент

Данный тип основания отличается наибольшей несущей способностью. На практике же часто выбирают каркасный дом на ленточном фундаменте, потому что железобетонная плита требует больше материала и более точных расчётов, чтобы создать ровную поверхность. Такой вариант рекомендуется для пучинистых грунтов, потому что в этом случае никакой деформации не происходит. Нагрузка распределяется равномерно.

Плита состоит из нескольких слоёв:

  • Песчано-гравийная подушка.
  • Гидроизоляция.
  • Армирующий каркас из двух слоёв сетки.
  • Слой бетонного раствора.

Для армирования рекомендуются ребристые прутки диаметром 12-16 мм. Расстояние между ними составляет 30 см. Исходя из этого, рассчитывается количество материала. Как я уже упомянул ранее, для такого основания требуется больше раствора, поэтому монолитная плита считается одним из наиболее дорогих видов фундаментов. Также следует добавить, что время затвердевания составляет 2-3 недели, что увеличивает общие сроки строительства. Наша бригада редко прибегает к такому варианту, так как есть более быстрые и дешёвые варианты.

Что необходимо знать перед установкой?

Столбчатый фундамент требует соблюдения строительных технологий, как и любой другой этап каркасного домостроения. Перед тем, как начать работу, необходимо провести исследование почв, на которых будет стоять будущее здание. Делается это для того, чтобы определить вероятность движения почв после установки постройки. Чем тяжелее дом, тем больше вероятность постепенной утрамбовки земли и некоторой деформации каркаса и самих стен.


Виды фундамента под каркасный дом

Каркасные постройки относятся к легким, 1 м² дома будет весить не более 15 кг. А вот бетонная стена такой же площади имеет вес около 1 тонны. Как видите – разница огромная, однако если почвы глинистые, мелко-песчаные или рядом проходит подземная река, фундамент следует дополнительно укрепить.

Перед устройством основы, у вас на руках должен быть план. Вы должны четко понимать, где будут несущие стены, как внутренние, так и внешние. Именно под этими стенами необходимо будет ставить столбы, которые примут на себя наибольшие нагрузки. Также столбы ставятся на углах, в местах соединения стен, и под пролетами, если расстояние между ними больше 2,5 метров.


Места для столбов помечены на плане

Обратите внимание, что столбы могут быть как квадратной формы, что считается более традиционным, так и круглой формы. При этом размер сечения будет отличаться

Для столбов прямоугольной формы подойдет размер сечения 250-400х250-400 мм, а для круглой формы его можно сделать меньше, тогда диаметр составит 200-250 мм. Кроме того, перед установкой необходимо определиться с исходным материалом для столбов.

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

  1. Организовать доставку винтовых свай и стройматериала на участок.
  2. Убрать остатки старого фундамента (если есть).
  3. Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
  4. Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
  5. Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

  1. В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).

  2. Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
  3. Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
  4. Когда бетон наберет прочность, наваривают оголовки на концы труб.
  5. Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.

Особенности изготовления ростверка

Типы обвязки для винтовых свай различают по материалу изготовления:

  • металлические;
  • деревянные;
  • бетонные.

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

  1. Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
  2. Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
  3. Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
  4. По углам конструкции устанавливают укрепляющие уголки.

Особенности монтажа металлического ростверка под каркасное сооружение:

  • для обвязки используют двутавровые балки или швеллера;
  • помимо сваривания каркаса, углы необходимо стянуть болтами;
  • металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

Деревянная обвязка винтовых свай для каркасного дома, видео-инструкция:

Габариты и заглубление ленты


Достаточно выдержать размер 0,4–0,7 м.

При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Материалы

Ленточная часть фундамента возводится из арматуры с бетоном. Подземные столбы могут быть выполнены из различных наборных или цельных материалов, каждый из которых имеет свои особенности.

Дерево


недорого стоят, их легко устанавливать

Но дерево недолговечно.

Даже если использовать балки из дуба, предварительно обработав их качественными составами, защищающими древесину от воздействия влаги и вредителей, они прослужат максимум 30 лет.

Кирпич

Кирпич может быть использован при возведении ленточной части конструкции. Нередко его применяют для сооружения столбов. Преимущество кирпича в его экономичности, долговечности и простоте применения.

Выкладывать столбы из кирпича можно не имея квалификации строителя. Главное – правильно смешать цементный раствор, чтобы в процессе эксплуатации столбы не рассыпались на отдельные кирпичи.

При создании подземной опоры здания можно применять только такой кирпич, который не впитывает влагу. Подходит силикатный или полнотелый керамический.

Бетон

В качестве столбов используется заливка бетоном армированного каркаса. Наружной стенкой бетонного столба может послужить труба из влагостойкого материала.

Бетонные столбы самые надежные и прочные. Но их возведение – достаточно трудоемкий процесс, требующий применения специального строительного оборудования.

Трубы

Трубы для столбов основания могут быть из:

  • пластика;
  • бетона;
  • асбеста;
  • железа.

Пластик подходит только для маленьких легких построек. Асбестовые трубы достаточно прочные, но недолговечные – служат около 60 лет. Металл тоже прочен и надежен, но требует обустройства надежной гидроизоляции.

Набивные и буронабивные столбы


сооружаются путем бурения и заливки скважины.

Такой вариант фундамента отличается повышенной прочностью, износостойкостью, сопротивляемостью внешним воздействиям.

Является не самым экономичным вариантом возведения столбчато-ленточного фундамента.

Бутовый камень

Бутовый камень может быть использован как для сооружения столбов, так и для обустройства ленточной части. Выкладывать столбы из этого материала непросто.

Нужно тщательно подбирать камни, использовать надежную связку с применением армирующих элементов. Использование бута для ленточного основания более рационально. Он выполняет функцию наполнителя, связанного цементной смесью.

Опоры из натурального камня прочны и надежны. Могут выдерживать габаритные постройки из легких материалов. Но если при создании бутового фундамента нарушается технология, прослужит он недолго. Сам камень сохранится, но кладка будет постепенно разрушаться.

Особенности технологии

Вариант возведения фундамента с применением бетонных блоков имеет определённые преимущества:

  1. Один из дешёвых вариантов, так как стоимость одного блока в среднем составляет 50 руб. за единицу. При самых простых подсчётах закладка десяти опор потянет затраты на материал не больше 3000 руб.
  2. Сроки осуществления работ довольно малы. При благоприятных обстоятельствах работы могут быть выполнены за 1 – 2 дня.
  3. Существенные преимущества в технологии укладки. Она схожа со способом кладки кирпича. Ответственным моментом является лишь правильно соблюдённая геометрия и уровень опор в горизонтальном направлении.

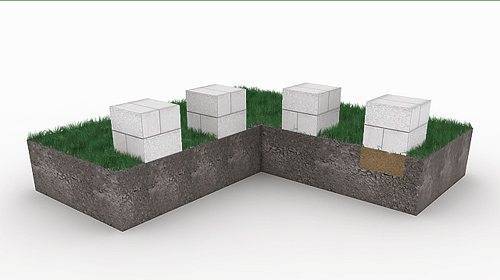

Проект столбчатого фундамента из блоков Источник pesthouse.ru Найти более простой вариант фундамента под лёгкие постройки довольно сложно.

Фундамент №3. Столбчатый

Столбчатое основание имеет систему столбов, которые расположены по точкам несущих стен и на стыках внутренних перегородок. Столб имеет две составляющие: нижнюю – основание (форма круглого сечения), верхнюю – оголовок (форма прямоугольника или квадрата). Важным моментом является установка столбов таким образом, чтобы все оголовки располагались четко на одной линии, поскольку именно на них будет впоследствии установлена конструкция каркаса. Высота их соответствует высоте пола и располагается около 60 сантиметров над уровнем почвы.

Скважины для столбов бурятся с помощью садового бура, обрешетка – обрезной доской. Чем тяжелее планируется здание, тем должен быть больше диаметр труб столбов.

Над уровнем почвы заливается армированный бетон, кирпич или древесина. Первый вариант является предпочтительней, поскольку и заливается быстро, и прослужит большое количество времени. Применение арматуры позволит добиться большей прочности при сжатии-растяжении, и сохранит материал при негативном воздействии сильных морозов. Приготовление раствора с помощью бетономешалки не уменьшит его качество.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

  1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
  2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
  3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
  4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
  5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
  6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
  7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
  8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Столбчатый фундамент своими руками

Почему же при строительных работах выгоднее всего строить столбчатый фундамент под каркасный дом своими руками?

  • Во-первых, в отличие от фундаментов ленточного или ростверкового типа высыхает гораздо быстрее и дает меньший процент усадки.
  • Во-вторых, по стоимости он не уступает, а даже выигрывает перед фундаментами другого типа. К тому же если сделать столбчатый фундамент своими руками, можно избежать значительных затрат на тяжелую технику или дорогостоящие строительные бригады и оплату их деятельности.
  • В третьих, опоры фундамента можно возводить не одновременно, а в порядке очередности.

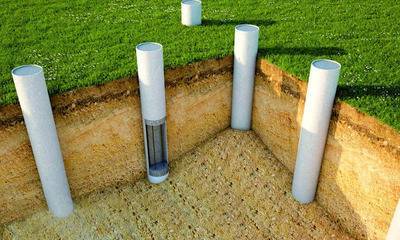

Столбчатый фундамент из труб своими руками. Столбчатый фундамент из труб своими руками можно возводить независимо от времени года. Также есть возможность частично заменить или отремонтировать опору, когда дом будет готов, равно как и укрепить одну или несколько опор дополнительно.

Виды и особенности

Как мы уже писали, столбчатый фундамент по форме столбов делится на:

  • квадратный
  • круглый
  • прямоугольный


Круглый столбчатый фундамент под каркасный дом

В зависимости от того, какой материал был выбран для формирования столбов, фундамент делится на:

  • бетонный или железобетонный
  • бутобетонный
  • бутовый из бутового камня
  • кирпичный
  • блочный


Сборный фундамент из блоков

Кроме того, столбы в данном виде фундамента, могут различаться по способу возведения:

  • монолитные
  • сборные

Монолитные столбы возводятся в несколько этапов:

  1. Выкапывается траншея под столб.
  2. Устанавливается своими руками опалубка, которая может быть съемной или несъемной.
  3. Опалубка надежно фиксируется и дополнительно герметизируется пленкой, если в этом есть необходимость. Часто при сооружении опалубки из доски своими руками образуются щели, через которые бетонная масса может просачиваться наружу. Использование пленки решит эту проблему.
  4. В опалубку заливается бетонная смесь, в которую при загустении устанавливаются анкерные болты или другие приспособления для фиксации обвязки.
  5. Когда цемент затвердел, снимают опалубку.


Сравнение сборного и монолитного фундамента

Сборные опоры собираются из блоков или кирпича, по технологии. Так как оба эти способа предполагают использование цемента, столбчатый фундамент для каркасного дома возводятся только в теплое время года до первых заморозков.


Три вида фундамента по глубине залегания

От типа почвы вашего участка зависит степень заглубления столбов. Чем хуже почва для строительства, тем глубже должен быть фундамент. По типу заглубления столбчатый фундамент делится на:

  1. Заглубленный. Его выбирают для таких почв, как глинистые или пучинистые. Устанавливаю так, чтобы столб располагался ниже уровня промерзания почвы. Под столб в обязательном порядке насыпают слой гравия и песка, который методом дренажа изолирует бетонное основание от влаги. Глубина закладки столба составляет около 1 метра.
  2. Мелкозаглубленный фундамент пролегает на глубину около 0,5-0,7 метра. Под него также обязательно делать песчано-гравийную подушку высотой не менее 20 см. Закладываются такие столбы в смешанных почвах, слабопучинистых, песчаных.
  3. Незаглубленный. Подходит для небольших дачных домиков, имеющих небольшой вес, и расположенных на песчаных и крупнопесчаных почвах. Представляет собой столбы, расположенные на поверхности земли. Это самый экономный вариант, требующий минимальных финансовых затрат. Однако в нашей полосе он редко используется для строительства больших жилых домов – только для дачных домиков. Своими руками его можно сделать за несколько дней.

Не забывайте о такой закономерности: чем большее заглубление, тем меньшую песчаную подушку вы можете подсыпать. Например, при мелком фундаменте подушка составляет до 50 см, а при заглубленном – 20-25 см.


Железобетонный ростверк — верхняя часть столбчатого фундамента

Для того, чтобы укрепить столбчатый фундамент, используют ростверк. Он представляет собой фундаментную балку, которая соединяет все столбы фундамента в одну систему, в результате чего нагрузка распределяется более равномерно. При этом минимизируется риск опрокидывания столбов или уклона их при горизонтальных движениях почвы. Устройство ростверка часто бывает необходимо при смешанных почвах, когда один столб располагается на песчаной подушку, а второй – на глинистой. В таком случае столбы будут двигаться неравномерно, что приведет к перекосу всего здания и появлению трещин на стенах. Его можно сделать своими руками из бетона.


Для крепости в столбы и ростверк укладывают арматуру

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет

Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Особенности столбчатого фундамента

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

  • вид стоек;
  • материал изготовления;
  • конструкция здания;
  • планируемая масса сооружения;

Стандартно расстояние бывает 1,5 — 2,5 м, диаметр в разрезе для круглых опор от 20 до 25 см. Размер для прямоугольных от 25 на 25 до 40 на 40 см. Желательно чтобы наземная часть была не менее 50 см в высоту, длина подземной части зависит от глубины закладки.

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Расчет глубины установки столбов и их количества

При профессиональном расчете учитывается не только глубина промерзания, но еще и такие факторы как:

  • величина снежного покрова в местности застройки,
  • данные инженерно-геологических изысканий,
  • несущая способность грунта,
  • удельный вес строительной конструкции.

Значения P и Ro можно получить из соответствующих строительных СНиПов (СНиП 2.02.01-83).

Допустим, нужно построить дом площадью 6 на 5 метров, с высотой этажа 3 метра на монолитных железобетонных столбах. Кровельный материал – металлочерепица. Участок расположен в средней полосе России. Грунт – суглинок с глубиной промерзания 1,1 метра.

Сначала считаем вес всей постройки. После этого делим на показатель Ro. В нашем случае Ro=3,5 (для суглинка). Если, например, общая масса постройки 31100, считаем: 31100/3,5=8886

Результат (8886) – это суммарное сечение всех столбов. Если нам нужно установить 10 столбов, то сечение каждого из них должно быть 8,88. Диаметр столба высчитывается по формуле D=2√S/π. Можно воспользоваться калькулятором.

В предложенном варианте диаметр будет равен 340 мм. Принимаем более удобную величину – 400 мм, и приходим к выводу, что для конструкции фундамента будет достаточно 9 столбов диаметром 400 мм.

Пошаговая инструкция возведения своими руками

Обустройство столбчато-ленточного фундамента не требует применения сложной техники. Оно может быть осуществлено своими руками, при наличии базовых строительных навыков.

Создание проекта и определение стоимости

Для строительства легкого сооружения или временной хозпостройки на ровном участке с хорошим грунтом фундамент можно запроектировать самостоятельно.

Но при возведении жилого дома лучше обратиться к проектировщику, который учтет множество важных факторов:

  1. характеристики почвы;
  2. уклон участка;
  3. глубина промерзания.

Стоимость такого фундамента зависит от габаритов запланированного здания, а также от выбранного материала, технологии укладки столбов и ленты.

Самостоятельно рассчитать стоимость всего сооружения возможно в том случае, если есть тщательно просчитанный проект. Можно для расчетов использовать математические формулы.

Проще воспользоваться онлайн калькуляторами, которые рассчитывают расход и стоимость конструкций по тем же формулам. В данном случае помогут 2 калькулятора – для расчета столбов и для расчета ленты.

Расчет заглубления

Планируя строительство на стабильном грунте, и зная глубину промерзания почвы в своей местности, можно рассчитать заглубление столбов самостоятельно.

Средняя глубина – 80 см. можно использовать онлайн калькулятор, но в его форму нужно вводить точные данные местности, зная которые проще посчитать самому.

При наличии усложняющих факторов следует за расчетами обратиться к специалисту. Например, на участке с выраженным уклоном глубина отдельных столбов относительно уровня земли будет отличаться. При слабом грунте столбы должны быть более заглубленными и укрепленными на уровне более устойчивого слоя.

Подробно о расчете столбчато-ленточного фундамента в видео:

Подготовка и разметка участка

Перед началом работ по возведению фундамента необходимо подготовить участок:

  • нужно убрать весь мусор;
  • выкорчевать деревья, которые могут помешать строительству, заезду спецтехники или подвозу материалов;
  • место застройки следует разровнять.

Разметка выполняется при помощи колышков и веревки. Необходимо отметить внутренний и внешний периметр ленточного фундамента, а также места для бурения скважин под столбы.

Создание траншеи и углублений под столбы

Траншеи и углубления можно сделать вручную. Но если строится полноценный коттедж, это будет слишком долго, тяжело, не идеально.

Монтаж опор

Порядок действий будет следующим:

  • Монтаж начинается с утрамбовки дна ямы. Землю на дне нужно увлажнить и при помощи утрамбовывающего инструмента хорошо спрессовать.
  • На дно насыпать песчано-щебневую смесь, создав подушку около 20 см в высоту. Ее тоже следует увлажнить и утрамбовать.
  • На подушку уложить гидроизоляцию в виде полиэтилена или рубероида.
  • Создать опалубку из досок (если земля плотная и сухая, просто выстелить стены ямы полиэтиленом).
  • Опалубку желательно смочить.
  • Собрать каркас столба из арматуры, поместить его в опалубку.
  • Залить подготовленную конструкцию бетонной смесью. Лить постепенно, через каждые 20-30 см выравнивать слой при помощи вибратора.
  • Снять опалубку можно через 3-4 дня, когда затвердеет раствор.
  • Поверхность опор обработать гидроизоляцией.
  • Оставшийся просвет ямы засыпать песком.

Монтаж ленты

Опорные столбы вышли вершиной на полосу ленточного фундамента. Теперь нужно обустроить ленту:

  • Сделать каркас из стальной проволоки и сварить его с выступающими арматурными прутьями столбов.
  • Из досок или фанеры соорудить опалубку ленты, придерживаясь разметки.
  • Листовым гидроизоляционным материалом выложить внутренние стенки опалубки.
  • Опалубка аккуратно заливается цементным раствором. Слой должен получиться ровным, без стыков и пузырьков воздуха.
  • Далее нужно 28 дней ждать, пока цемент ленты затвердеет, наберется прочности. Если в это время стоит жаркая погода, цементную ленту нужно периодически увлажнять. При влажной погоде – накрыть полиэтиленом. Иначе высыхание будет неравномерным, что может привести к деформации, растрескиванию.

Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

  • по размерам;
  • типу сечения;
  • материалам изготовления;
  • методу производства;
  • глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

  • бетонную смесь (железобетон);
  • бутобетон;
  • бутовый камень;
  • кирпич;
  • блоки;
  • древесину.

Фундамент столбчатого типа можно делать двумя методами:

  1. Монолит. Смесь заливают в опалубки.
  2. Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

  • Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
  • Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
  • Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта

Этот факт необходимо принимать во внимание

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

  • Незаглубленные – глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
  • Малозаглубленные – к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
  • Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

  • бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
  • красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
  • комбинация бетона и бутового камня;
  • монолитный железобетон;
  • блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
  • древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод “на глаз”, лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Земельные работы и подготовка основания

Для начала необходимо расчистить строительную площадку и произвести разметку территории. Для этого в первую очередь точно определите границы участка. Помечаете территорию при помощи деревянных кольев и веревки. Нити следует протянуть 2 параллельные, расстояние между которыми будет равняться ширину запланированного фундамента. При помощи геодезического оборудование выставьте прямые углы, проверить это можно в местах пересечения веревок. При отсутствии такого оборудования можно просто проверить параллельность и перпендикулярность линий. Также проверьте диагонали сторон. Если данные равные, то измерения выполнены верно.

После выполнения разметки, работы проводите в такой последовательности:

  • Снимаете с намеченной земли плодородный грунт толщиной до 200 мм.
  • После отталкиваясь от проектной документации определяете места монтажа столбов.
  • Далее используя садовый бур, пробуриваете скважину. Ее диаметр указывается в документации. В среднем диапазон между 150 и 400 мм.

  • Если столб имеет квадратную форму, то скважину необходимо обтесать штыковой лопатой.
  • После следует дно заполнить песком до 200 мм, который увлажняется, а после трамбуется.
  • Сверху заливается стяжка из грубого бетона, толщиной до 170 мм. Это будет служить основанием для столбов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
