Как выбрать хороший сантехнический люк в ванную комнату

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка. Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

«Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
«Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
«Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Конструкция и назначение

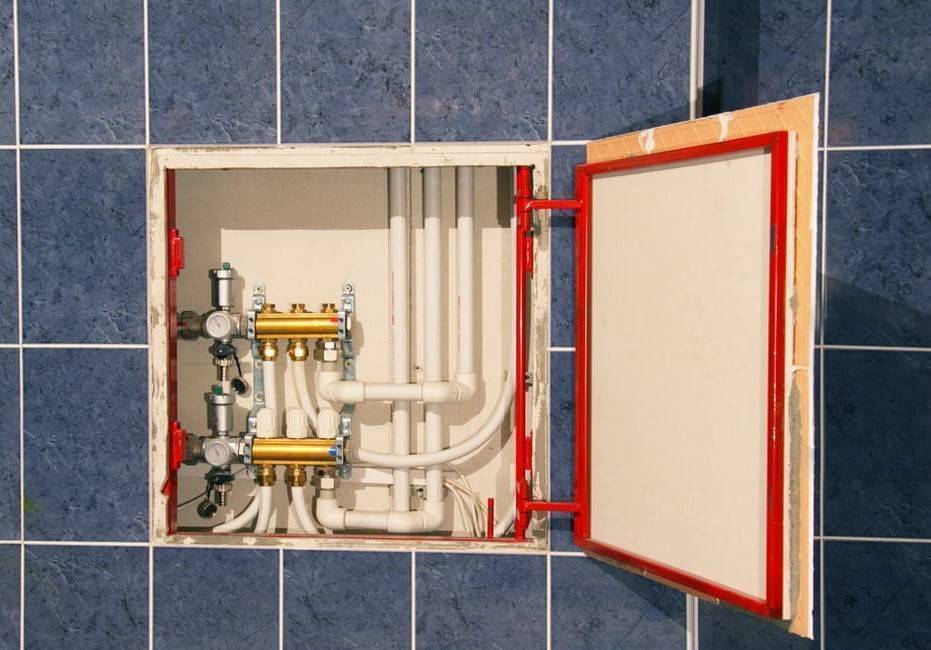

Идея создания подобных конструкций состоит в декоративном скрытии систем коммуникаций жилья при постоянном доступом к ним с целью контроля. Люки скрывают от посторонних глаз технологическое оборудование, не нарушая общей эстетики комнаты, но позволяя хозяину вовремя получить к ним доступ без нарушения декоративных покрытий.

Конструктивно люки включают следующие составные элементы:

Внешнюю раму;
Ось;
Поворотную дверцу-рамку на петлях;
ГВЛ плиту.

Внешнюю раму устанавливают в проеме под люк и приваривают к ней ось из прочного металла. Рама и становится опорой всей конструкции. На оси крепятся петли на двух или трех шарнирах. Петли соединяют внешнюю раму с поворотной. Дверца создана путем крепления саморезами к поворотному элементу гипсоволокнистой плиты, на которую укладывается плитка или наносятся лакокрасочные материалы.

Схематическая конструкция ревизионного люка

Для изготовления внешней рамы используют прочную сталь – профиль 40 на 20 мм. Исключение составляют откидные конструкции, для них используют профили 30 на 20 мм. Внутренняя рамка изготавливается из профилей с квадратным сечением (15 мм). Толщина плиты для дверцы – не менее 1 см. При этом глубина конструкции (расстояние от поверхности стены до коммуникаций) – не менее 5 см.

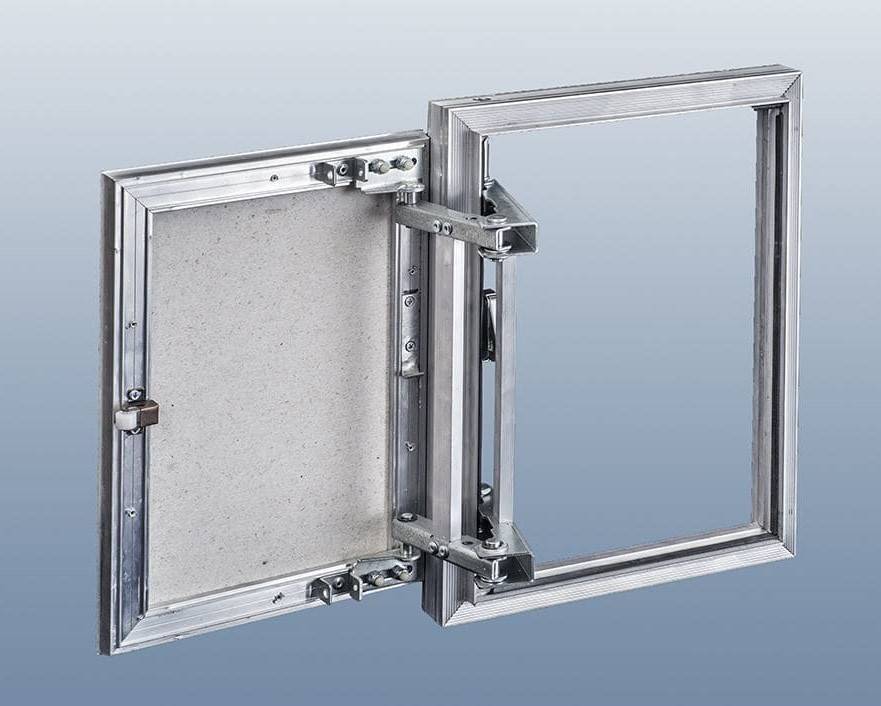

Основные элементы сантехнических люков

Обычные сантехнические люки-невидимки под плитку изготавливаются из нескольких элементов:

Алюминиевая рама и дверца, на которую монтируется панель из влагостойкого гипсоволокнистого листа (ГВЛВ).
Магнитный замок.
Особая система петель и узлов для регулировки.

Чаще всего для сантехдверцы изготавливают из влагостойкого материала (обработанные ДСП, ОСП, гипсокартон). Рамка устанавливается в стену или нишу. Замок срабатывает от внешнего воздействия, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – являются наиболее важной частью, так как от данных элементов напрямую зависит каким образом и в какую сторону открывается люк. Для простых вариантов в этих целях могут подойти навесные или мебельные петли

В более сложных – сдвоенные с дополнительными узлами регулировки.

Выбирая дверцы под плитку, размеры также важно учитывать. Стандартные размеры скрытых ревизионных люков предполагают минимальный размер 10×10 см, готовые изделия используют люки, которые подходят по размерам к обычной плитке 20×30 см

При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия. Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель.

Самым большим готовым вариантом можно считать дверцу лючков размером 120 см. Дверцы, изготовленные самостоятельно, которые отличаются от обычных параметров можно подогнать к следующим размерам: не меньше 5-50 мм запаса плитки на фиксаже со стеной не больше половины собственных параметров плитки со свободной стороны.

Открывается потайной люк под плитку следующим образом: необходимо нажать на центр со стороны петель, после чего откроется магнитный замок, и дверца смотрового лючка выйдет из рамы.

Затирка шва

Затирке шва следует уделить внимание, потому что затирка позволяет скрыть все дефекты и создать аккуратный внешний вид. Вначале затираются все остальные швы на плитке, а потом можно приступать к швам рядом с ревизией

Практикуют использование силиконовых герметиков, вот только их цветовая гамма ограничена белым цветом и прозрачным вариантом.

Герметизация шва затиркой вокруг дверцы ревизионного люка

Если вам нужны швы в цвет плитки, то лучше воспользоваться силиконовыми затирками.
Проклейте малярный скотч по бокам швам, чтобы не запачкать плитку. Силикон сложно удалить с гладкой поверхности плитки.
При помощи пистолета заполните герметиком межплиточный шов, делать это нужно быстрыми и аккуратными движениями.
Лишний герметик следует удалить смоченными в мыльной воде пальцами.
После этого снимите малярный скотч: удалить его можно либо быстрым движением, либо поддев шпателем. Скотч снимается сразу, в противном случае он присохнет и его будет трудно отодрать с поверхности плитки.

Уже спустя два дня произойдет «полимеризация» шва, так что он стал прочным и надежным. В этот момент нужно его разрезать, чтобы потом можно было открывать дверцы.

Вооружитесь острым малярным или канцелярским ножом. Убедитесь в том, что лезвие острое, потому что прорезать нужно за один раз.
Держите нож под углом 45, пусть он войдет внутрь поглубже, так что лезвие упрется в гипсокартон.
После этого плавным движением за один раз прорежьте шов.

Не расстраивайтесь, если не получится за один раз, это не удается даже специалистам. Меньшее количество попыток обеспечивает долговечность и функциональность шва. Если появятся «заусеницы», дверцы могут плохо открываться или же при открытии силиконовый шов будет испорчен.

Тогда нужно будет повторить процедуру и попробовать создать новый шов. Правильно выполненный шов должен быть ровным и красивым, а люк скрытого монтажа открываться без проблем.

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен

По материалу изготовления

металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность

По месту установки

В зависимости от места расположения технологические люки делят на группы:

потолочные: чаще используют в производственных или коммерческих помещениях;
напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Установка в готовый короб

Пошаговая инструкция по установке скрытого люка в готовый короб

Установка люка невидимки под плитку может быть сделана и в уже обшитый гипсокартоном короб.

Место установки размечается и по углам сверлятся отверстия.
Проём для люка выпиливается электролобзиком.
Вставляем люк внутрь таким образом, чтобы рама оказалась внутри.
Временно фиксируем раму на струбцины и потом прикручиваем её по периметру на саморезы через гипсокартон.
Грунтуем стену и укладываем плитку.

Также можно и покрасить стену:

Выравниваем стену шпаклёвкой. Не забываем прорезать шов по шпаклёвке до высыхания.
Шлифуем стену и окрашиваем.

Особенности выбора

Выбирая вариант ревизионного люка для ванны, в первую очередь, ориентируются на высоту установленного оборудования, которое следует скрыть. По этому параметру конструкция может быть потолочной, настенной или напольной. Для люка на потолке дополнительным требованием является наличие магнита, предотвращающего самопроизвольное открытие. Напольный вариант должен обладать повышенной прочностью для выдерживания тех же нагрузок, что и сам пол. Настенный люк невидимка, монтаж которого производится чаще всего (практически в каждом санузле), должен легко открываться и иметь надёжные петли для предотвращения провисания.

В качестве материала чаще всего выбирают металл – алюминий, оцинкованную и нержавеющую сталь. Такие конструкции обходятся сравнительно недорого и практически не подвержены коррозии. А их высокая прочность позволяет выдерживать вес устанавливаемых поверх облицовочных материалов – плиточных материалов, натурального камня или гипсокартона. При небольших размерах люка, например, если на него будет наклеена всего одна плитка, допускается использовать пластиковые изделия.

Основная классификация люков-невидимок проводится по способу дальнейшей отделки:

Вариант под плитку.
Ревизионный люк в ванную комнату под наклейку обоев или покраску.

Люки под установку плитки

На отечественном рынке можно приобрести люки-невидимки для облицовки плиткой, выпускаемые компаниями Hago, «ЛюкЛэнд» и «Практика». Первый бренд, производственные мощности которого находятся в Австрии, выпускает напольные варианты люков. «ЛюкЛэнд» занимается производством металлических моделей любого назначения (напольные, настенные или потолочные). А среди ассортимента фирмы «Практика» можно найти немало пластиковых вариантов – прочных и в то же время лёгких.

По способу открывания они делятся на два варианта – нажимные и извлекаемые с помощью присоски. Первый применяют при использовании шершавых или рельефных облицовочных материалов, на которых не будет держаться присоска. Для второго варианта требуется только глянцевая или просто гладкая плитка.

Люки под плитку и плиточные материалы имеют различную конструкцию и могут быть:

Сдвижными, монтаж которых проводится при наличии препятствия перед конструкцией.
Распашными, применяемыми в местах, где отсутствуют ограничения для открывания. Часто именно такой способ открывания имеют ревизионные люки под ванну, хотя нередко их делают полностью извлекаемыми из рамки.
Откидными (открывающимися сначала на себя, а потом вверх под углом), устанавливать которые рекомендуется при расстоянии до препятствия не более 12 см.
Двухдверными, использование которых целесообразно при размерах проёма больше 70 см. В отличие от варианта с одной дверцей, такая установка скрытого люка под плитку гарантирует повышенную прочность и отсутствие провисания под тяжестью облицовки.
Под мозаику. Особенность заключается в необходимости соответствия формы и размеров люка мозаичному узору.
Усиленными. Вариант, подходящий при облицовке тяжёлыми плитами – гранитными, мраморными или сделанными из натурального камня. Рекомендуется установка скрытого люка с повышенной грузоподъёмностью и при габаритах конструкции больше 0,6х1,2 м.

Конструкции под покраску

Люки для установки на покрашенных или оклеиваемых обоями стенах выпускаются рядом отечественных брендов типа «Практики» и «Люклэнд». Но при желании получить в своё распоряжение изделия ещё более высокого европейского качества можно приобрести модели марок KNAUF Alutop (Швеция) и Alu-Star (Германия). Установка таких сантехнических люков для ванны производится обычно в верхнюю часть стен или в потолки. Проще всего выполнять монтаж в ограждающие конструкции из гипсокартона, однако встраивать их можно и в кирпич, и в бетон.

Другие особенности выбора

Выбирать конкретную модель люка уже после определения его типа можно по таким параметрам как размеры плитки, габариты скрываемого оборудования или ниши, в которой оно располагается. Стоит отметить, что при отделке плиточным материалом керамическая пластина должна выходить за пределы открывающейся конструкции не менее чем на 5–70 мм. Поэтому, например, размеры ревизионного люка под ванной начинаются с 20х20 см и предназначены для установки поверх дверцы стандартной напольной плитки 300х300 мм.

Оптимальный выбор конструкции обеспечивается тщательным изучением ассортимента различных производителей. При этом стоит изучить не только материалы и марки, но и варианты механизмов для открывания дверок

Также следует обратить внимание и на расположение навесов – при равных размерах люка (например, 300х200 мм) петли могут находиться и на длинной, и на короткой стороне

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель. Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания. В тройку лучших неизменно входят такие торговые марки:

«Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
«Хаммер». Особенность моделей «Хаммер» — высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
«Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания. Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок. Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Как выбрать технологический люк

Выбор технологического люка не вызовет сложностей, если знать определенные требования. К ним относится:

створки люка, герметизация коробки должны находиться на высшем уровне, сварочные швы – полностью зашлифованы;
замок и петли обязаны работать беззвучно, для открытия не надобно прикладывать усилия;
деформация и отклонение от проекта не допустимо;
резина, эксплуатируемая для уплотнения, в которой присутствуют трещины, считается браком;
покрытие лаком выполняется равномерно, не допускаются потеки, пропуск или коррозия.

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет.
