Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Основные рекомендации ГОСТ

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа

Стандартная ширина марша составляет для бытовых лестниц 80 см, для зданий с двум этажами – 90 см, если этажей более двух – 105 см. В зданиях общественного пользования ширина марша начинается от 135 см

Максимальный параметр для зданий жилого типа равен 140 см;
Если у лестницы более одного марша, то необходимого придерживаться единой ширины во всех его местах;
Если марши направлены во встречных друг другу направлениях, между ними нужно организовывать зазор, равный 5 см;
Длина площадки не может быть менее 130 см, а если она расположена у входной двери – около метра;
ГОСТ рекомендует выбирать максимальный угол наклона в 50 градусов, а минимальный – в 20 градусов;
Выбирая высоту подступенка, не следует выходить за пределы 12-19 см и делать ее больше 21 см, если речь идет о чердачных конструкциях;
Для жилых лестниц ширину проступи лучше не делать более 25-26 см, и более 20-21 см для чердачных сооружений;
Высота ступеней может различаться, но незначительно – не более 0,5 см;
Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
При создании забежных ступеней внутренний размер проступи должен составлять 10 см, а на средней линии марша – 26 см;
Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см.

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

  • По высоте перила не должны быть более 90 см, что составляет половину среднего рост человека;
  • Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;
  • При организации крыльца, перила могут быть не более 80см;
  • Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
  • Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
  • Расстояние между опорами ограждения может быть 12-15 см.

Пример расчета лестницы

Для примера расчет прямой лестницы.

Шаг считается по формуле:

2 х + у = z,

где х – высота ступени,

у – ширина проступи,

z – ширина шага.

Если высота ступени 15 см, ширина проступи 28 см, получим

2Х 15 + 25 = 58 см.

Такой шаг близок к нормативу, поэтому можно установить ступени с такими параметрами. Если увеличить длину проступи до комфортных 30 см, получим оптимальный шаг – 60 см.

Количество ступеней считаем по формуле:

а : в = с

где а – длина пролета,

в – высота ступеней,

с – количество ступеней.

Если исходная длина марша 2,5 м и высота подступенка 15 см получим:

250 : 15 = 16,6

Округляем до 17.

В итоге получили лестницу с длиной марша 2, 5м, высотой ступеней 15 см, глубиной проступи 30 см и 17 ступенек.

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

С высотой ступеней необходимо определяться еще на этапе проектирования лестничной конструкции

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

  1. Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
  2. Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
  3. Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Где купить бетонные подступёнки?

Производственная компания ЛОБАС занимается изготовлением и продажей высокопрочных подступенников из бетона с добавлением армирующего фиброволокна ВСМ-12. Наша продукция изготавливается в соответствии с нормативными документами (ГОСТ, СНиП) и ежегодно проходит проверку качества в независимых экспертных лабораториях.

Бетонные подступенники обладают всеми необходимыми технологическими показателями по прочности, морозо-и огнестойкости, водонепроницаемости и антикоррозийности. Возможно изготовление бетонных подступёнков толщиной до 25-30 мм. Помимо стандартных, мы создаём индивидуальные изделия требуемых размеров и форм по вашим чертежам и эскизам. Также осуществляется помощь на любом этапе строительного производства: от заказа чертежей с опорой на ваши предпочтения до отгрузки готовых изделий к месту требования. По всем интересующим вопросам звоните по телефонам или +7 (831) 260-10-11, и мы поможем вам сделать правильный выбор.

Все накладные изделия имеют различную текстуру и коллеровку однородного или смешанного типов. Цветные подступенники ярких и приглушенных оттенков (от пурпурного до серого), а также окрашенные в несколько цветов элементы, имитирующие натуральный камень (например, мрамор или гранит) устойчивы к негативному влиянию ультрафиолета, что помогает сохранить стойкость цветовой гаммы на долгие годы. Посмотреть каталог продукции бетонных подступенников вы можете на нашем сайте.

Какие нормы прописаны в ГОСТ и СНиП?

Используя многолетний опыт строительства и проектирования лестниц, были созданы правила, выполнение которых гарантировало безопасность конструкции. Основным условием этих требований является: подбор определённого расстояния между ступенями для комфортного и свободного перемещения вниз и вверх. Существует определённая формула расчёта: 2-х+у=66–60 см. В этой формуле содержится формула безопасности: х+у=46, удобства – у-х= 12. В этих формулах значение х – расстояние по вертикали между поверхностями смежных ступеней, у- расстояние между их краями.

Современные строительные технологии позволяют шагнуть намного дальше в вопросах личной безопасности. Поэтому в планировании, монтаже лестничных проходов и ступеней, многие рекомендуют пользоваться нормами СНиП и ГОСТ.

Ниже приведены основные требования, при соблюдении которых не должно возникнуть травмоопасных ситуаций и проблем, при эксплуатации лестницы.

В здании, где имеет более 2 этажей, лестничный пролёт должен быть только один.
Разборные лестницы или трансформеры могут применяться только для чердачных или подвальных помещений.
Существуют определённые требования к ширине лестничного пролёта, она должна быть в пределах 80 см – 1,2 м. Это позволит свободно передвигаться одному человеку. Одним из основных требований остаётся равномерная ширина лестницы на всей её протяжённости.
В одном марше должно быть от 3 до 18 ступеней, если здание имеет общественное значение, то максимальное количество – 16 ступеней. Многие специалисты утверждают, то ступеней в пролёте должно быть нечётное количество. Это даёт возможность начинать и заканчивать подъем или спуск с одной и той же ноги.
Уклон, при подъёме, не должен быть меньше 4 градусов, и превышать 18 градусов.
Оптимальными параметрами высоты ступеней считаются 150–200 мм. Допускается разница в 5 мм. Это высота, на которую удобно поднимать ногу и пожилому человеку и маленькому ребёнку.
Ширина ступеней не должна быть более 250 мм, на чердачные и подвальные помещения – более 200 мм.
Согласно нормам СНиП и ГОСТа лестничные пролёты должны по ширине быть такими, как марши. Первая ступень от двери должна находиться на расстоянии не менее 1 метра.
Высота перил около 900 мм, допускаются 1100 мм. Обязательно необходимо предусмотреть наличие балясин, они должны устанавливаться в промежутках 100–150 мм

Это очень важно в домах, где проживают дети.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;

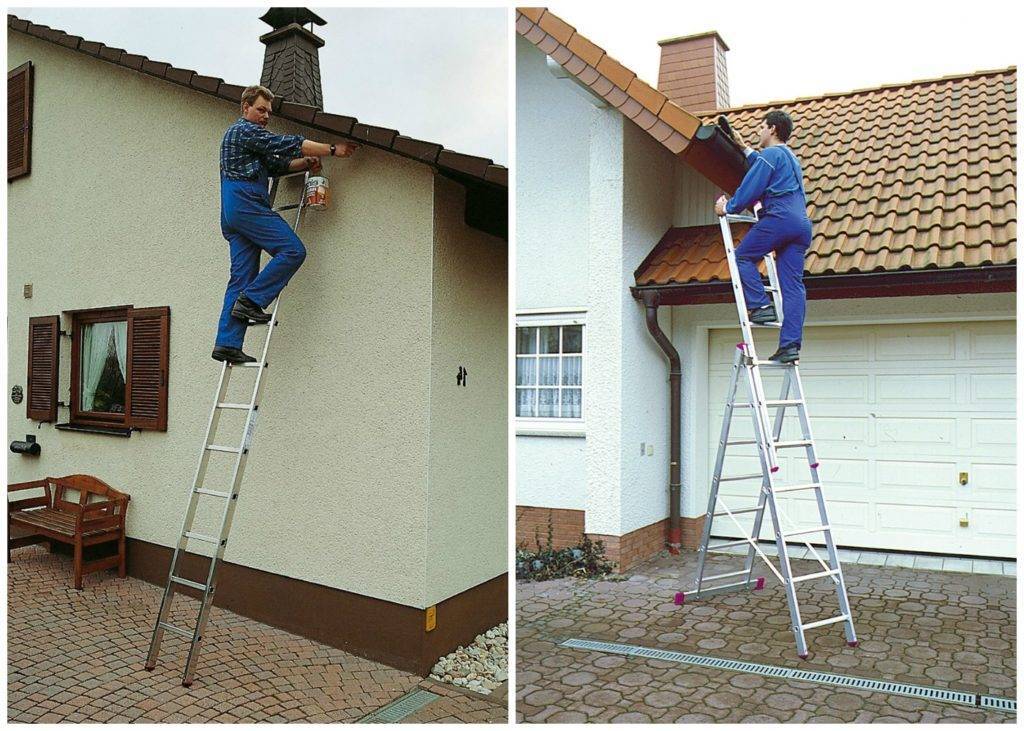

  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Требования к ограждающим конструкциям

Согласно все тем же требованиям безопасности, не только размеры и геометрию лестничных маршей надо учитывать при монтаже изделий

Очень важно также знать количество ступенчатых конструкций на одно здание. Стандартно в одном здании должно быть не менее двух лестниц (основная и дополнительная, предназначенная для возможной эксплуатации людей). В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа)

В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа). Разновидности ступеней используемых в строительстве лестниц

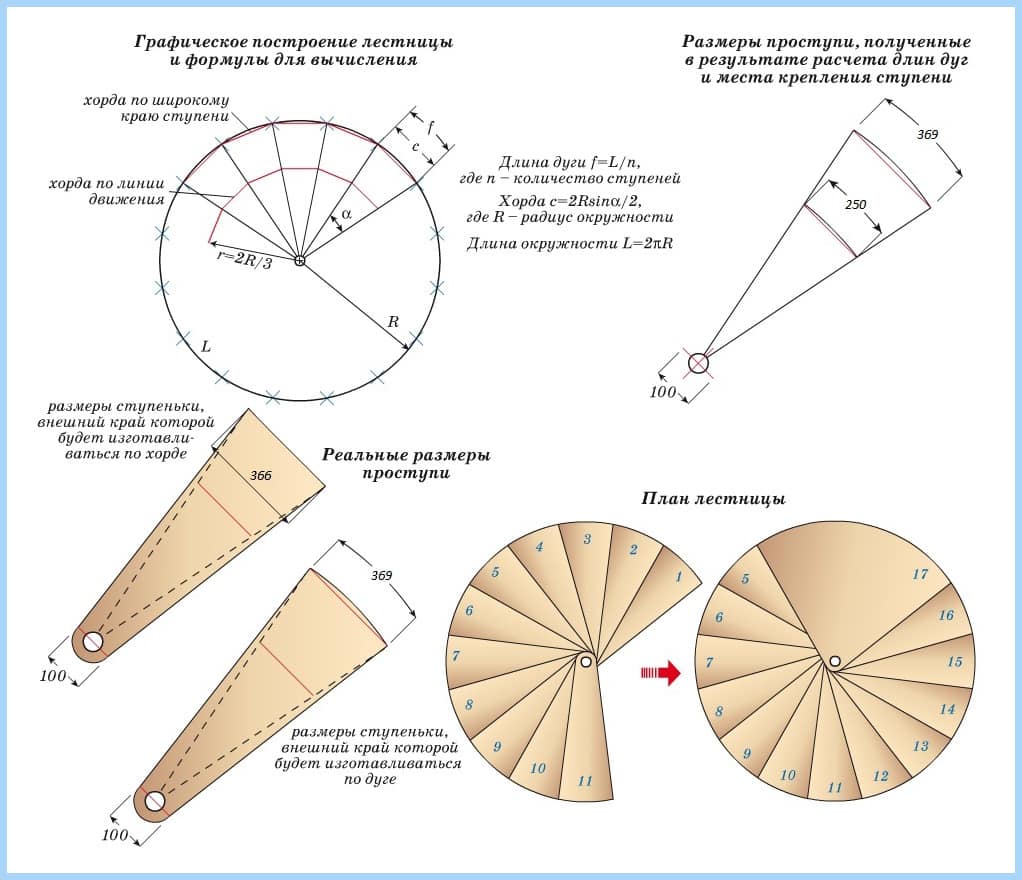

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

ДОПУСТИМЫЕ ПАРАМЕТРЫ Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

ПРОЧИЕ СТАНДАРТЫ Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Угол наклона – также стандартная величина, в среднем берется 30-45 градусов. Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления. Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

МЕТОДЫ РАСЧЕТА Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

2.4.6. Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. Зависимость уклона пандуса от высоты подъема рекомендуется принимать по таблице 12 Приложения N 2 к настоящим Методическим рекомендациям. Уклон бордюрного пандуса следует, как правило, принимать 1:12.

2.4.7. При повороте пандуса или его протяженности более 9 м не реже чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1,5 x 1,5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

2.4.9. В зонах сопряжения земляных (в т.ч. и с травяным покрытием) откосов с лестницами, пандусами, подпорными стенками, другими техническими инженерными сооружениями рекомендуется выполнять мероприятия согласно пункту 2.1.5 настоящих Методических рекомендаций.

Какие должны быть размеры проступи и подступенка по ГОСТ и СНиП

Строительство любого жилого или общественного помещения всегда начинается с детального рассмотрения каждой конструкции, которая будет включена в проект. Одной из таких конструкций является лестница. Она может быть и внутриквартирной, и уличной, и чердачной, и подвальной и т.д. Но её детальная составляющая всегда остаётся неизменной, на основе чего существуют параметры по ГОСТ и СНиП, которым обязана соответствовать любая воздвигаемая лестница

При детальном разборе лестничной конструкции особое внимание стоит уделить маршу, что представляет собой непрерывный ряд ступеней, состоящих из проступи (горизонтальной части) и подступенка (вертикальной части)

Обратите внимание: формула расчета ступеней лестницы представлена в одной из предыдущих наших статей

Что нам предписывают ГОСТ и СНиП?

Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:

  1. Один лестничный марш должен состоять из 3 -18 ступеней,
  2. В общественных и жилых помещениях подступенок соответствует высоте 14,8 см, а проступь ширине 30см,
  3. В чердачных и подвальных помещениях 17,1 см и 26 см соответственно.

Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.

Число ступеней в марше лучше делать нечётным, чтобы движение человека по лестнице начиналось и заканчивалось с одной ноги. К тому же, совершать подъём на 18 ступеней – это занятие очень энергозатратное, а 11 или 15 – это самый оптимальный вариант, после которого человек не будет страдать отдышкой. Что касаемо высоты ступени, то её значение колеблется в пределах 15 – 18 см, а двойное значение высоты сложенной с шириной ступени даёт в итоге примерное значение длины человеческого шага – 6064 см.

Ступени модульной лестницы

Размеры ширины лестничного марша

Ширина ступеней так же имеет определённые нормы строительного стандарта (ГОСТ), что требует обязательного соответствия значениям максимума и минимума:

  1. Для уличных, квартирных прямых, подвальных и пожарных лестниц ширина составляет 80 см,
  2. Для лестницы, ведущей на чердак 60 см,
  3. Спиральная лестница в квартире от 80 см до 1м.

Минимальные и максимальные размеры ступеней

Ссылаясь на СНиП, можно увидеть:

  1. Проступь соответствует ширине от 25 см, если лестница мансардная или подвальная, то от 20см,
  2. Подступенок соответствует высоте 15 – 20 см, однако, допускаются погрешности не более 5 мм.

Как было сказано выше, что удобными размерами ступеней служат те, которые находятся в соотношении со средним значением шага человека. Поэтому, целесообразно представить подобные вычисления в виде формулы Блонделя:

2h + b = S (60-66 см)

Узнать подробности про размеры ступеней лестницы можно по данной ссылке.

Оптимальный наклон

Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.

В чём суть точности построения конструкции?

Используемые при сооружении лестницы параметры каждой ступени, должны быть предельно точными и одинаковыми

Это позволяет человеку использовать её при ходьбе без особой осторожности, как днём, так и ночью, опираясь на мышечную память ног. А в случае несоблюдения этого правила, человек испытывает неудобства при использовании лестницы, стараясь нащупывать ногой каждую ступень. И спуск по такой лестнице достаточно травмоопасен

И спуск по такой лестнице достаточно травмоопасен.

Слишком крутая лестница может быть опасной

Как известно, нормы и правила написаны кровью. Не стоит пренебрегать их требованиями!

Какие должны быть размеры проступи и подступенка по ГОСТ и СНиП При проектировании и строительстве зданий и, в частности, лестниц крайне важно соблюдать требования нормативных актов – ГОСТов и СНиПов

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

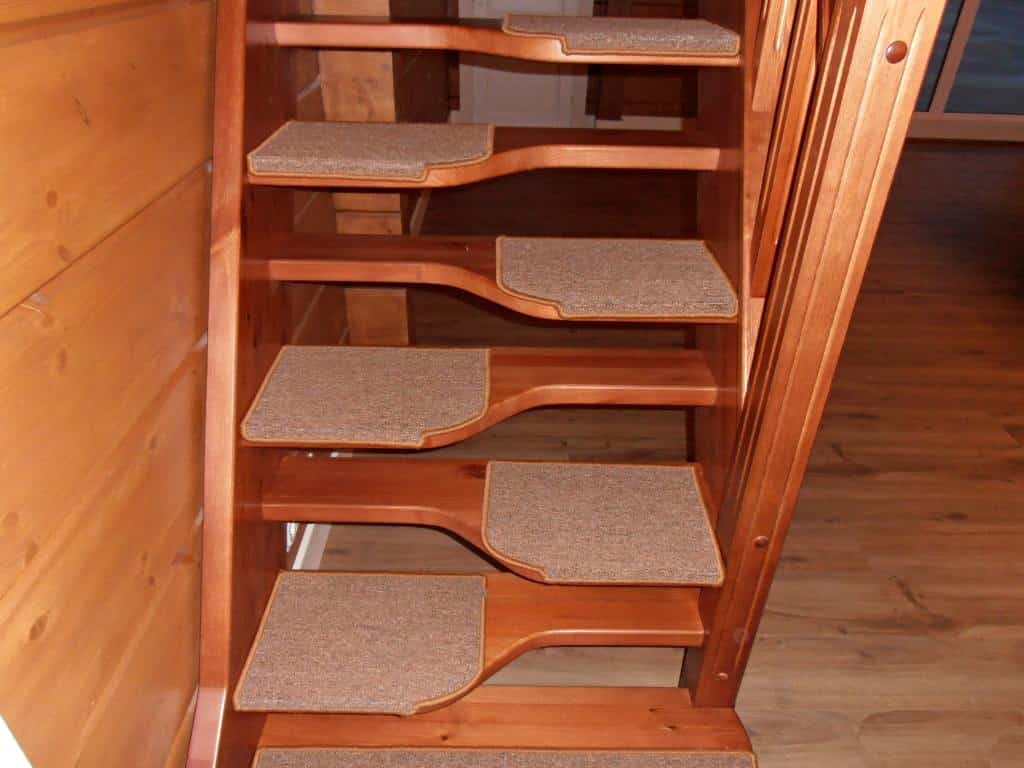

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

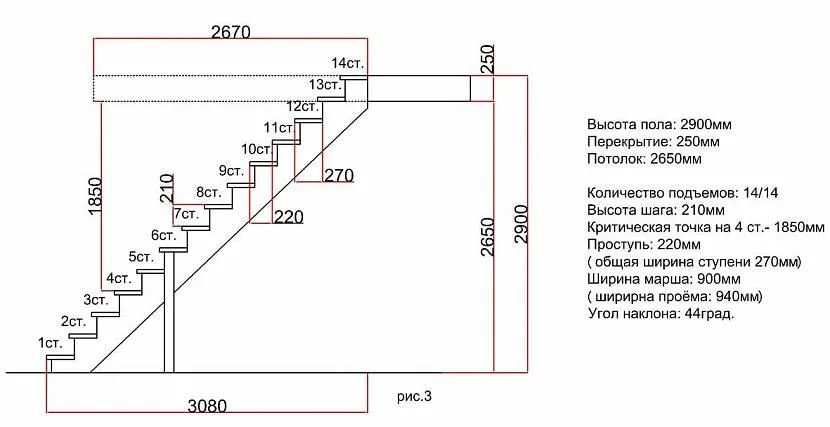

Пример расчета

Начинать расчет лестницы нужно с определения высоты между ярусом первого этажа и второго. После этого следует поделить на высоту ступеньки. Она может быть от 12 до 20 сантиметров. Далее следует округлить значение. Так получится значение высоты ступеньки. Ширину ее можно узнать по формуле х равно высота ступеньки и у.

Зная показатели ширины с высотой, следует создавать графическую проекцию. Вычислить угол кривизны ее можно так: 2с(высота)+d(ширина)=580/660

Внимание, если ступени не больше 14 сантиметров, то 2 из формулы убирается. Чтобы вычислить радиус подъема, стоит ширину лестницы разделить на 2 и добавить радиус опоры.


Пример расчетаИсточник olestnicah.ru

Подробнее о расчете лестницы в видео:

Ключевые параметры лестничных маршей

Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.

Угол наклона

Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.

От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:

  • менее 30° для пологих конструкций;
  • компактные, приставные и стремянки — 45−75°;
  • для трапов предусмотрена крутизна в 75−90°;
  • к 100° приближен наклон пандусов.

Ширина лестничного пролета

Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.

Высота и глубина площадки

Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:

  • он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
  • обеспечивать комфорт как при перемещении вверх, так и вниз;
  • глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.

Количество основных элементов

Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.

Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.

Основные рекомендации ГОСТ

Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:

  1. Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
  2. Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
  3. На встречных пролетах расстояние между ними определяется в 50 миллиметров.
  4. Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
  5. Значение угла покатости выбирается около 50°. Минимум — 20°.
  6. Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
  7. Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
  8. Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.

Забежные ступени

Для экономии в поворотных лестницах на второй этаж, вместо площадок между пролетами устанавливают забежные ступени. Они имеют различную форму, их ширина у оси поворота меньше ширины у наружного края. Минимальная ширина должна быть в пределах 10 см.

Расчет забежных ступеней при повороте на 90˚ и 180˚

При расчетах конструкции с поворотом 90˚ исходят из того, что на повороте устанавливают 3 и более . Такие конструкции должны отвечать требованиям:

  • наружная ширина забежной ступени не менее 40 см, в центральной части – 20см;
  • радиус поворота – 30˚;
  • для удобного передвижения все ступеньки должны повторять линию марша.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

  • пандусы и пологие лестницы с углом, не превышающим 30°;
  • стандартные межэтажные конструкции входят в диапазон 30° – 45°;
  • приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
  • свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Лестница “Гусиный шаг”

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
