Все о захвате для переноски газобетонных блоков

Как изготовить своими руками

Если вы решились на собственноручное изготовление сего строительного девайса, проверьте, что у вас есть в наличии, а что придется докупить (из расчета на кирпич длиной 400 мм):

  • стальная пластина (шириной от 30 до 50 мм, толщиной 3 мм и длиной 400 мм) — 2 шт.; плюс такая же пластина для ручного захвата (длиной 345 мм);
  • болты 5х16 — 7 шт.;
  • гайки и контргайки — 7 пар.

Также понадобятся дрель, сверла (№6, №8), ножовка по металлу или болгарка и гаечные ключи.

Все есть? Тогда начинаем:

  1. На пластинах на расстоянии 167 мм от края пропиливаем поперечные прорези, чтобы в этом месте изогнуть будущие рычаги. После сборки прорези заварим.
  2. С длинной стороны, в 33 мм от прорезей просверливаем на рычагах отверстия диаметром 6 мм — там будет центральная ось их вращения.
  3. В просверленном месте рычаги соединяем болтом. Гайку не докручиваем до упора, и контргайкой — на стоп резьбу! Это для свободного вращения и во избежание раскручивания. Таким же макаром соединяем и остальные крепления.
  4. Теперь очередь делать хват для рук, тоже из пластины. Для разметки отверстий пластину прикладываем к верхним разведенным концам рычагов. В местах перекрестий на будущей ручке намечаем места отверстий под болты (диаметром 6 мм).
  5. В верхних торцах рычагов сверлом №8 проделываем по нескольку дырок в ряд, чтобы получить продольные прорези размером (16х8) мм. Они необходимы для свободы скольжения соединительных болтов и изменения размеров захвата при обжиме/отпускании блока.
  6. К каждому нижнему концу рычагов перпендикулярно привариваем по уголку №40 — это и будут «клещи» захвата. Их длина берется в соответствии ширине газобетонного кирпича (от 100 до 150 мм). Для более точной подгонки уголки нужно поочередно пристроить на ребра блока (по сторонам будущего прихвата), приложить к ним нижние торцы «ножниц» и тут же приварить на месте.

Совет

Для удобства пользования инструментом на ручку желательно одеть кусок толстого шланга, резиновой трубки или обмотать рукоятку линолеумом.

Теперь, при опускании приспособления на газобетон, уголки обхватывают его с двух сторон. При поднятии за рукоятку, под действием веса блока, обжим многократно усиливается, как в клещах. И если при кладке первого ряда можно обойтись без этого приспособления, то чем выше нужно поднимать газосиликат, тем больше будет ощущаться незватка захвата на стройке.

Важно!

Во избежание образования сколов на поверхности газобетона, а также для усиления схватываемости, на рабочие плоскости уголков желательно наклеить полоски резины.

Существуют и другие модификации, придуманные народными умельцами, но принцип работы инструмента остается тем же. Мы рассмотрели один из самых распространенных и доступных в изготовлении вариант.

И всё же без этого приспособления можно обойтись, только работа будет тяжелее. Чего не скажешь о необходимости другого инструмента по газобетону.

Условия возведения

Конструкция представляет собой торцовую стену мансардного этажа, защищающая чердак от природных явлений (ветер, дождь, мороз). Самой распространенной формой фронтонов считают треугольную форму, но встречаются также трапециевидный, пятиугольный и многосложный вид, зависящие от проекта дома.

Фронтон может быть продолжением газобетонной стены или обустраиваться по каркасной обшивке, которая является стропильной частью крыши (алюминий, доска).

Стеновой фронтон более прочный, поэтому его, как основной вариант, используют гораздо чаще.

Фронтонная конструкция устанавливается с двух сторон дома. Она должна иметь геометрически правильные размеры с каждой стороны, тождественные друг другу, чтобы не было перекосов ската крыши.

Строительство фронтонов начинают от армированного монолитного пояса (мауэрлата), и всегда закрепляют анкерами по ходу возведения, в последнем ряду верхней стены. Основные правила к возведению всех газобетонных конструкций содержатся в СП 339.1325800.2017.

Главными особенностями фронтонов является то, что от них зависит:

  1. размер и конфигурация будущей кровли;
  2. прочность стены (продолжение конструкционной наружной несущей части);
  3. распределение нагрузки от крыши и мансарды;
  4. наличие окон на мансарде и чердачный вход.

Подходящие блоки

Требования ко всем блокам из ячеистых газобетонов определены рядом нормативов (ГОСТов):

  1. Р 57334-2016/EN 771-4:2011;
  2. 25485-89;
  3. 31360-2007;
  4. 12852.5-77;
  5. 21520-89;
  6. 12852.6-77;
  7. 27005-86;
  8. 31357-2007;
  9. 31359-2007;
  10. СН 277-80.

Из существующих видов наиболее предпочтительным для фронтона будет материал с маркировкой по плотности D500-D700 (и выше), конструкционного ряда, который относят к лучшим при возведении несущих стен.

Разные формы ячеистого бетона делят его на прямоугольные, с пазами, U-образные, с ручками. Для фронтонов могут быть использованы блоки со стандартными размерами по ГОСТу – 600 х 400 (300) х 200 (300) мм или 400 х 400 (300) х 300 мм.

Чтобы фронтонная конструкция была прочной, ее укрепляют распорками и перемычками. При этом каркас крыши делают максимально прочным и надежным. Требуемая толщина газобетонного блока является стандартной (для всех наружных несущих стен) – 375 мм.

Правильный расчет

Чтобы не ошибиться в строительстве, в заранее составленном проекте проводят расчет необходимых параметров, согласно которым соотношения параллельных сторон должны быть тождественными. При проведении самостоятельных расчетов учитывают следующие параметры:

  • Высота. Представлена расстоянием от основания конструкции до верхней ее точки. Данный показатель всегда вносят в проектную документацию.
  • Ширина. Показывает расстояние по основанию конструкции — в наиболее широкой части.
  • Угол ската крыши. Для его определения можно воспользоваться таблицей фотографии ниже, созданной по нормативным требованиям. Чтобы узнать его значение, нужно отмерить 1 м от края фронтона и высоту ската – это и будет углом наклона:
  • Площадь треугольника. Определяется по стандартной формуле: высоту перемножают с шириной и делят на 2. Если присутствует несимметричность скатов, то площадь каждой половинки рассчитывают отдельно, а затем суммируют. Основная формула расчета фронтона: S= L /2 х H, где: L – основание треугольника (ширина постройки), H – высота Пользование формулой показано на картинке ниже:
  • Площадь фронтона-трапеции. Здесь высоту перемножают со средней линией (половина сумм длин по верхнему и нижнему основаниям). Дополнительно вычисляется площадь треугольной области верха по формуле, описанной в предыдущем пункте. Полученные суммы складываются между собой, и получают значение точной площади конструкции.

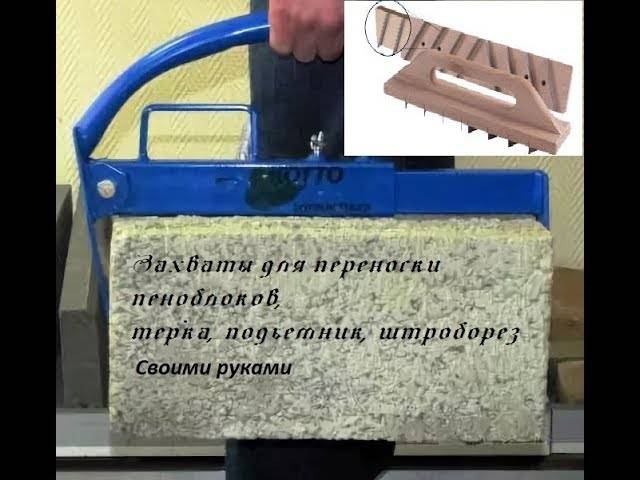

Виды захватов

Приспособление представляет собой универсальное устройство клешневого типа. Его употребляют при строй работах и в других отраслях индустрии. При помощи такового захвата можно без заморочек переносить грузы к месту назначения. Щеки захвата обустроены накладками, предупреждающими механические повреждения материала. В согласовании с ГОСТом захват делается из высококачественного железного материала, покрывается желтоватой краской.

При помощи такового приспособления можно снимать блоки с поддонов, переносить, устанавливать в штабель, загружать на тс.

  • поперечный – им можно задерживать и переставлять блок одному, действуя 2-мя руками. Переноска вероятна одной рукою;
  • продольный – обжимает материал, переносить который приходится с напарником. Инструмент отличается более большими размерами, можно перенести несколько блоков сразу.

1-ая группа может иметь один из 3-х размеров по захвату – 25 – 30, 35 – 40, 45 – 50. Вторую изготавливают всего в одном варианте – 60 – 65.

Необходимо подчеркнуть, что устройства каждого вида разнятся. Поперечный набор состоит из 2-ух симметрично расположенных захватов. Механизм таковой, что можно ухватить и перенести один блок определенного размера, соответственного спектру устройства.

READ Как обшить балкон вагонкой внутри своими руками

Актуальней использовать ручные захваты для блоков, имеющих ровненькие поверхности. Их конфигурация понижает расход клеевого состава, но появляются некие трудности в перемещении материала. Захватное устройство не только лишь облегчит ваш труд, да и поможет сделать доброкачественную кладку благодаря высочайшей точности установки блочного материала.

Выбирая подходящий инструмент, рекомендуется за ранее обусловиться с шириной газосиликатных стен.

Если предстоят большие объемы строительных работ, рекомендуем приобрести захват заводского изготовления. Проверенный инструмент поможет вам осуществить выгрузку блоков и их переноску на строительную площадку. При возведении небольшой хозяйственной постройки нет смысла тратить лишние деньги. Воспользовавшись советами специалистов, всегда можно изготовить самодельное устройство, которое ускорит процесс выполнения работ и существенно облегчит ваш труд. Тем более, что никаких сложностей процесс изготовления захвата не вызывает.

Особенности конструкции

В зависимости от ширины газосиликатного блока можно подобрать кельму.

В качестве материала при изготовлении используется нержавейка или черная сталь. Некоторые изделия покрыты специальной краской. Кроме того, есть усовершенствованная модель – каретка. С ее помощью можно наносить большие объемы на широкие поверхности, что актуально при крупном строительстве.

Предлагаем ознакомиться Сборка дымохода из нержавейки своими руками

Кроме металлического инструмента в продаже есть кельмы из пластика. Их преимущество в невысокой стоимости, при этом качество низкое. Такие приспособления используют при разовой кладке блоков.

Для удобной работы кельмой предусмотрена рукоятка с резиновым или пластиковым держателем. По форме она может быть как ровной и гладкой, так и рифленой.

Советы по выбору инструмента

Рисунок 1. Кладка газобетона

Облегчить выбор инструмента помогут следующие правила:

  1. Распиловку материала лучше всего проводить с применением сабельной пилы. Профессионалы не рекомендуют использовать для этой цели обычную пилу. Если требуется резка блоков, то следует приобрести пилу-аллигатора.
  2. Выравнивание осуществляется при помощи шлифовальной машинки. В процессе выравнивания понадобится предохранение от пыли.
  3. Подъем материала проводится с применением ромбового захвата.
  4. Чтобы определить продольное положение, строители рекомендуют использовать уровень длиной от 2-х м.
  5. Усаживание газоблоков совершают при помощи киянки.

Строительный уровень

Просто незаменимый инструмент, без которого не обходится ни одна строительная площадка. Строительные уровни бывают механическими (пузырьковыми), и электронными. Разные уровни отличаются между собой по точности. Зачастую, чем уровень дороже, тем точнее он показывает.Для кладки газобетона вполне подойдут модели уровней среднего и низкого ценового диапазона.

Оптимальная длина строительного уровня для кладки – 80 см. Но не всегда удобно использовать длинный уровень, бывают ситуации, особенно внутри дома, когда короткий уровень (40 см) будет предпочтительней.

Из конкретных производителей строительных уровней, мы бы посоветовали Kapro. Эти уровни не нуждаются в перепроверке и калибровке, точность на высоте.

Сфера применения (шлифовка)

Ячеистый бетон – пористый материал, который легко поддается обработке. К примеру, в нем можно вырезать каналы – штробы. Кроме этого, его можно пилить, шлифовать, притирать – был бы под рукой надежный инструмент. В для шлифовки как раз и используют специальное приспособление – рубанок для газобетона.

Инструмент недорогой, но нужный: во время работы обязательно пригодится. Как бы ни были газоблоки ровны и точны, при монтаже стен обязательно попадется два – три десятка разноуровневых. Чтобы убрать перепады на кладке, требуется рубанок.

Вы не раз вспомните об этом полезном девайсе. Например, в следующих случаях:

  • при необходимости вывести в размер грани блоков после неудачной распиловки,
  • когда нужно будет снять волнистость на поверхности камней,
  • если придется устранять шероховатости на выложенных уже стенах.

Строители при помощи рубанка решают главную задачу – выравнивают верхнюю поверхность только что уложенного ряда газоблоков. Добиваясь идеальной плоскостности, каменщики добиваются двух целей:

  • экономят клеевой раствор – если поверхность ряда гладка, толщина шва между соседними камнями не превышает 1,5–2 мм;
  • добиваются высоких теплоизолирующих параметров стен: швы толще 5 мм следует выполнять из ЦПР. Раствор – аналог тяжелого бетона – отличный проводник тепла. Поэтому, стена на клею удерживает тепло в комнатах в 2 раза лучше, чем такая же стена, выложенная на цементно-песчаном растворе.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Прочного тонкошовного соединения не добиться без шлифовки блоков. Если в какой-то точке зазор между камнями не будет заполнен клеем, блок может треснуть. Поэтому, от грамотного применения рубанка зависит прочность всей строительной конструкции.

Как изготовить самому

Сделать рубанок по газобетону своими руками несложно. И расходы на исходные материалы при этом будут небольшими. Качество работы же будет не хуже, чем у предлагаемых магазинами экземпляров. Терка для газобетона своими руками может быть сделана разными способами.

Прежде чем приступать к изготовлению, необходимо определиться с режущими элементами. Для обработки газобетона достаточно глубины в 2 мм.

Можно вместо пилок, как режущий элемент, установить саморезы. Тогда основа приспособления изготавливается так же, как и при использовании пилок. Также проводится разметка. Шуруповертом под углом в 30º вкручиваются саморезы. Наклон одного ряда саморезов направляется противоположно предыдущему.

Необходимо саморезы вкручивать так, чтобы они выглядывали с обратной стороны от вкручивания на 2 мм. Потом изготавливается ручка. Рубанок по газобетону, изготовленный своими руками, позволяет сэкономить сумму в половину стоимости подобного инструмента от производителя.

Подготовка материалов и инструментов

В качестве основы будущего изделия лучше использовать дерево. Отлично подойдет доска, имеющая толщину около 5 см. Основание инструмента должно иметь ширину около 15 см и длину от 50 до 60 см. Для рубанка лучше всего подойдут доски из бука, дуба и граба.

Для режущих деталей подбирают пилки

При их выборе следует принимать во внимание плотность газобетона, с которым предстоит работать. Если плотность бетона не превышает 500 кг/м³, то допустимо использование лезвий, применяемых для работ по дереву. Для самоделки достаточно трех таких пилок по дереву

Также в работе понадобится клей

Для самоделки достаточно трех таких пилок по дереву. Также в работе понадобится клей.

Краткий список того, что может понадобиться при изготовлении рубанка:

  • лобзик, желательно электрический;
  • наждачка;
  • напильник;
  • шлифовальная машина;
  • кисточка;
  • маркер.

Для рубанка необходимо подобрать удобную ручку. Чем она будет шире, тем меньше будут уставать руки. Ручка изготавливается из деревянного бруска. Ей придается дугообразная форма. К основанию ее можно прикрепить с помощью саморезов.

Многие опытные мастера советуют покрыть изделие белой краской. Это следует сделать для того, чтобы во время работы самодельный инструмент не пачкал поверхность блоков.

Самым уязвимым местом всей конструкции является место крепления пилок. Закрепить пилки болтами не получится. Для этого потребуется сверлить металл. Но не у каждого мастера есть такая возможность. Единственным способом крепления становится клей. Причем клей рассчитан на работу с разными видами материалов.

Разметка

От заготовленного бруска отпиливается брусок необходимой длины. Его углы скругляются. Поверхность выравнивается наждачной бумагой. Разметка расположения пилок на основе должна быть точной. Иначе эффективность инструмента снизится.

При разметке основания проводят 5 параллельных линий, причем расстояние между отрезками должно быть равным. Между линиями и продольной частью выдерживают угол в 70º. С правой стороны наклон должен идти вправо. С левой стороны — влево. После установки режущих деталей получится, что они направлены друг к другу.

Отрезка

Для дальнейшей работы понадобится лобзик. Им осуществляют пропилы так, чтобы пилка полностью вошла в выбранное для нее место. Пилить необходимо с обоих боков, отступив предварительно 2-3 см. Пилка может иметь большую длину, тогда от нее отламывают часть необходимого размера.

Склеивание

На поверхность плитки наносят слой клея. После этого лезвия вертикально вставляют в приготовленные для них прорези. Место, где будут находиться режущие элементы, должно быть обработано клеем. Выжидают необходимое время. Клей должен хорошо застыть. И лишь после этого можно будет проверить, насколько качественно удалось закрепить пилки. Затем можно приступать к закреплению ручки. Перед началом работ желательно наточить режущие элементы.

Приобрести или изготовить – что выгодней?

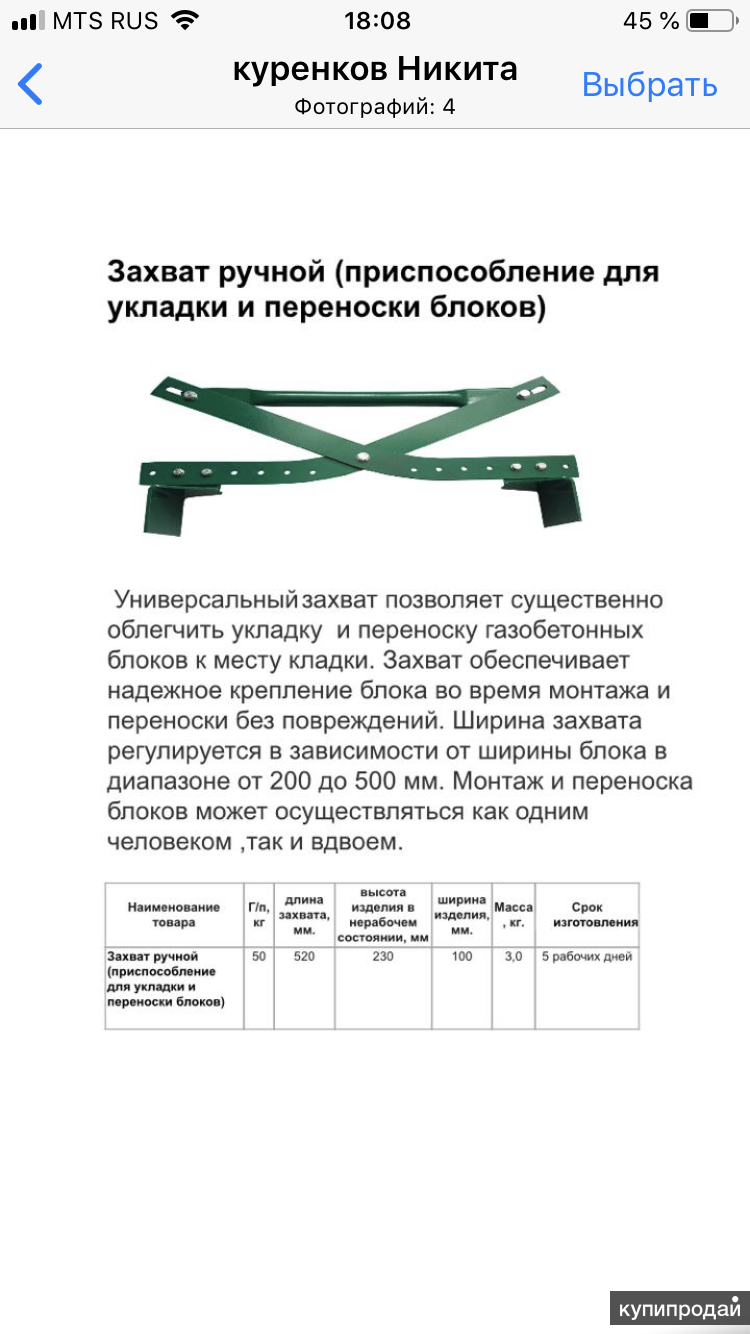

На рынке строительных материалов можно приобрести захват заводского изготовления, имеющий специальное покрытие против коррозийных образований. Представлен он тремя видами конструкций поперечного типа:

  • под блок 25 х 30 см;
  • 35 х 40 см;
  • 45 х 50 см.

Продольный вариант конструкции можно найти только на размер 60 х 65 см.

К сожалению, в продаже инструмент бывает не постоянно, а строительные сроки частенько поджимают, либо необходим другой инструмент. Каждому известно, что в это время учитывается каждый рубль финансового бюджета, который предназначен для приобретения материалов. А вот нехитрое приспособление можно изготовить самостоятельно, изучив схемы его устройства.

Вам для этого потребуются полоса металла, гайки с шурупами, свободное время и желание. Тем более, что нужный инструмент найдется всегда – электродрель и ножовка по металлу.

Технология строительства из газосиликатных блоков

Работы по кладке газосиликата не отличаются большой сложностью, главное придерживаться нескольких правил.

  • Блоки должны быть ровными однородной структуры, при необходимости поверхность зачищается рубанком;
  • Каждый установленный блок проверяется на ровность строительным уровнем;
  • Лучше использовать пазогребневые блоки, они обеспечивают более крепкое соединение;
  • В первую очередь устанавливаются угловые элементы шипом наружу;
  • Кладка газосиликатного блока осуществляется на цементный раствор или специальный клей для ячеистых бетонов;
  • На каждом третьем ил четвертом ряду прокладывается слой арматуры;

Ниже подробно описана пошаговая инструкция кладки газосиликатных блоков своими руками.

Правила выполнения кладки


Схема монтажа стены из пеноблоков.

Для того чтобы можно было строить на долгие годы надежное здание, следует изучить некоторые правила укладывания пенобетонного материала.

Клеящей смесью обрабатывают всю длину пенобетона посредством специального шпателя, зубчатой стороной которого выполняют разравнивание смеси.

Важно: в процессе монтажа блоков контроль ведут за каждым возводимым на раствор элементом. При небольшом выходе смеси излишки убирают

При сдвигании элемента его подравнивают и возвращают в нужную позицию посредством ударов резинового молотка.

Главное правило, предусматриваемое технологией укладки пеноблоков — выполнение грамотной перевязки. При этом смещение швов по вертикали предусмотрено порядка 0,4 высоты блока.

Примыкание к несущей части конструкции обеспечивается посредством связывания из нержавеющей стали. Технология армирования плоскости стены бывает востребована в случаях изготовления проемов окон и дверей, опирания элементов крыши, балок и плит перекрытия, для двух слоев пеноблочной кладки — верхнего и завершающего.


Сравнительная таблица характеристик пено- и газоблоков.

Обратите внимание: сетка для армирования обладает хорошей способностью под напряжением растягиваться, что делает ее применение особенно актуальным в целях предохранения от растрескиваний либо от иных видов повреждений стен будущего строения. Выполняя укладывание блочного материала, арматуру могут использовать и с 10-миллиметровым диаметром

Монтаж ее осуществляют на опалубке из досок, заливаемой впоследствии бетонной смесью

Выполняя укладывание блочного материала, арматуру могут использовать и с 10-миллиметровым диаметром. Монтаж ее осуществляют на опалубке из досок, заливаемой впоследствии бетонной смесью.

Возможна укладка блочного материала на U-образные блоки, для чего в нише последних монтируют арматурный каркас. При этом, производя заливку бетонного раствора, обязательно контролируют, чтобы арматура была покрыта смесью целиком. Сушку армированного пояса осуществляют на протяжении 30 суток. И только тогда переходят к последующему укладыванию материала.

Советы по работе с газобетоном

  1. Блоки из газобетона лучше укладывать на клей. Для этих целей стоит использовать фирменную кельму, которая обеспечит вам шов между блоками в 1,5-2 мм. Кельму выбираем в зависимости от используемого блока (шириной 375 или 365 мм). При использовании широкого зубчатого шпателя увеличивается расход клея, получается более толстый шов, а процесс кладки сильно затягивается.

Толщина шва раствора слишком большая при использовании зубчатого шпателя

  1. Для прорезки штроб в газобетоне целесообразно применять болгарку с алмазным диском для сухой резки. Затем штробы быстро и легко вынимаются штроборезом.

Газобетон лучше резать, используя диск «мультиматериал»

  1. Для ускорения процесса возведения дома в качестве перемычек над дверными и оконными проёмами, а также для устройства армопояса проще использовать готовые U-блоки. Но если вы хотите сэкономить, то такой элемент можно изготовить самостоятельно из целого блока.

Процесс изготовления самодельного U-блока

  1. Скорость возведения дома напрямую зависит от качества кладки первого ряда газобетона. Если он уложен идеально ровно по уровню, то кладка последующих рядов проходит быстрее и легче.

Для подгонки первого ряда можно использовать шлифовальную машинку

  1. Не стоит вести кладку ряда с двух углов навстречу друг другу. Так будет сложно выполнить перевязку рядов и подгонку последнего элемента по размерам.
  2. Чтобы выполнить укладку последнего блока в ряду, необходимо уложить два последних газоблока без клея, обрезать последний элемент с учётом толщины швов. Затем на клей укладываем сначала обрезанный газоблок, а затем целый элемент.
  3. Перевязку блоков в рядах делаем так. Сначала кладём последний газоблок перпендикулярно ряду на другую стену. Таким образом, он становится первым в следующем ряду. Затем отмеряем расстояние и отпиливаем элемент до нужных размеров. После чего выполняем кладку с использованием клея.
  4. Варианты распиловки газоблока:

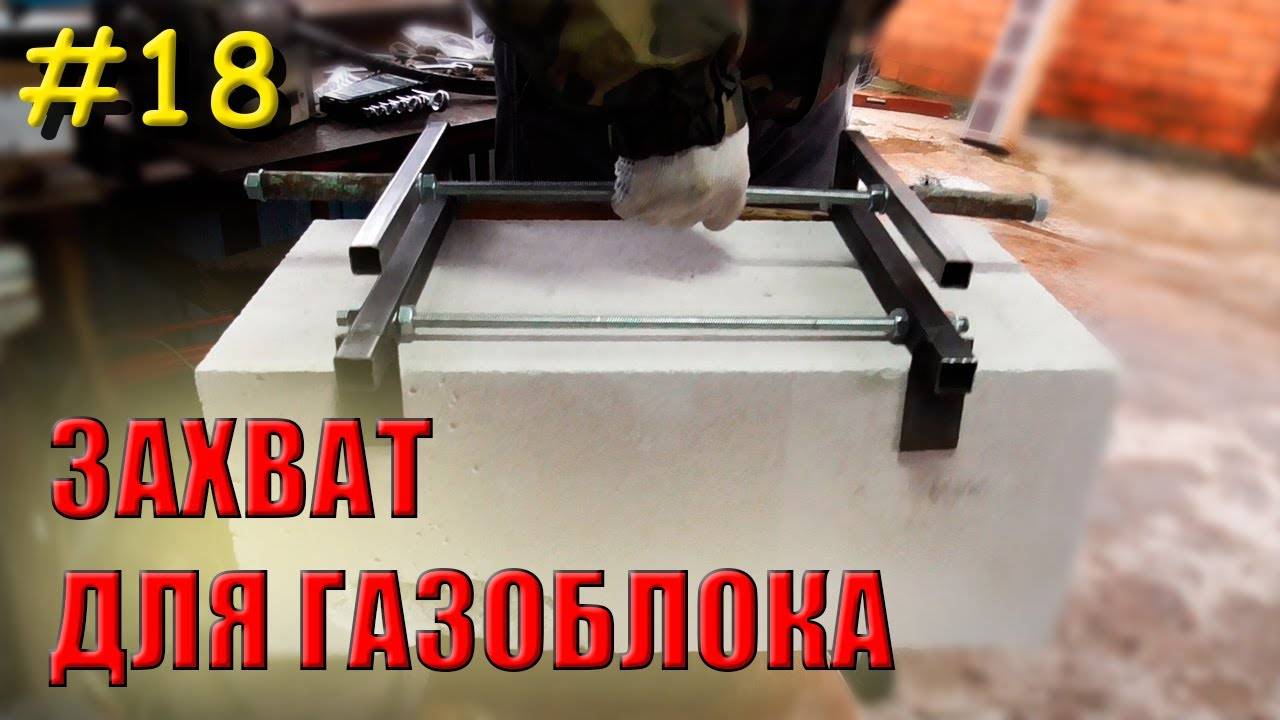

струбцина-захват для газосиликата. | Сделай Сам www.sdelay.tv

скоро начинается сезон строительства.

для удобства кладки и перемещения газосиликатного блока беобходим струбцина-захват . либо покупать блок с имеющимся захватом- что весьма дороже. хотя в большинстве случаев люди и голыми руками работают на ура и флаг им в руки:)

как и все мои самоделки, данная изготавливалась из того что есть под руками.

в данном случаи крепежная пластина 120*270*6мм

пластина выровнялась.

разметилась на две равные части

и разрезалась. в этоге вышло 2ве равные пластины примерными размерами: 2720*60*6мм из них будет изготовлен непосредственный захват, клещи.

к одной из пластин привариваем гайку, ровно по центру. к другой профиль, в моем случае 20*40*1,5мм.

гайку берем из расчета внутреннего прстранства профиля. в моем случае 30мм. керним и просверливаем по центру 8,5мм сверлом. изготавливаем «завес».

размечаем , керним и просверливаем профиль. с одного краю будет фиксироваться завес с пластиной с другой крепиться пластина .

размер профиля(длинну) берем из расчета ширины газосиликати. в моем случае 400*625*250-газосиликат значит профиль =400мм.

вот так должна располагаться «завес»

ну как то так. кто не понял из описания, надеюсь сообразит по собраной конструкции.общий процесс сборки инструмента.

после малярки выглядит так. для работы двумя руками требуется две струбцинки:)))

Морозостойкость бетона: что такое, от чего зависит

принцмп работы таков))):

— берем ее в руку вот так)))

опускаем на блок. и берем рукой за ручку.

поднимаем и несем. все очень надежно, сверх удобно и практично))) для укладки блока, из-за большого весса, для удобства требуется два захвата.

у няумечки не балять не ручки не плечки.

Всем удачи друзья «очумелкины»

sdelay.tv

Инструмент по газобетону своими руками

Инструмент для газобетона своими руками предоставит возможность снижения стоимости кладки. Благодаря простоте его конструкции справиться с задачей сможет даже малоопытный  человек.

Изготовление штробореза из болгарки

Для того чтобы сделать инструмент, рекомендуется провести установку дополнительного диска на болгарку. Фиксация первого диска проводится обычным методом. Для того чтобы прикрепить второй диск, нужно использовать еще одну гайку, которая имеет шайбу-гровер для фиксации.

Защита рук во время работы с инструментом обеспечивается благодаря специальному кожуху, который рекомендуется предварительно установить. Он обеспечивает направление пыли в противоположную сторону при работе с инструментом. К задней части кожуха рекомендуется прикрепление пылесосного механизма. Для крепления трубки рекомендуется использовать хомуты.

Самодельная кельма

При изготовлении самодельной кельмы нужно учитывать, что максимальная нагрузка приходится на место соединения рукоятки и рабочего ковша. Изначально из бумаги вырезается шаблон ковша, в соответствии с которым делается разметка на листе стали. Вырезаем заготовку. Далее в применением киянки выгибаем ковш необходимой формы на наковальне. Для скрепления швов используется сварка.

С применением болгарки на рабочей кромке делаем зубцы. Для обеспечения прочного крепления рукоятки нужно насквозь просверлить отверстие на всю его  длину. В ковше также делаем отверстие, которое соответствует диаметру прутка. Прут вставляется в отверстие ковша таким образом, чтобы его закрыла шляпка. С другой стороны прутка нарезает резьбу. На ручку надеваем деревянную основу и фиксируем ее с помощью гайки. Для того чтобы улучшить качество соединения под гайку укладываем шайбу-гровер.

Рубанок для газобетона

Скребок рубанок предназначается для выравнивания выступающих частей газобетонных блоков. Его делают из деревянной доски, которая с одной стороны имеет рабочие элементы, а с другой – ручку. Для рабочих элементов используются сегменты твердосплавной пилы в количестве 8-10 штук.

Берется доска, толщина которой составляет 50 миллиметров. По ее кромкам с каждой стороны нужно сделать по 4-5 пропилов под углом в 65 градусов к продольной оси основания. В подготовленные пазы нужно вставить предварительно подготовленные куски пилы, предварительно нанося на них клей. Рубанок можно использовать после того, как полностью высохнет клей.

Ручной штроборез

Инструмент может иметь изогнутую или прямую форму рукояток. Для удобного использования инструмента на нем делают две рукоятки. С применением болгарки отрезаем 70-80 сантиметров трубы, диаметром ½. Один из ее концов сгибаем под углом 90 градусов с применением болгарки.

На следующем этапе берем стальную пластину и сгибаем ее u-образно. Это будет резец конструкции в дальнейшем. Его нужно заточить с помощью болгарки и приварить к прямой части трубы. Далее из нового куска трубы, длиной в 15 сантиметров, делаем рукоятку. Ее прикрепляют к штанине штробореза с помощью сварки.

Если изготовить инструмент своими руками нет возможности или времени, то можно купить его в Москве или других городах СНГ в специализированных магазинах.

Популярностью пользуется

ytong инструмент
слайдер для нанесения раствора porotherm

Строительство различных сооружений из газобетонных блоков можно упростить с применением специальных инструментов. Рекомендуется использовать приспособления высокой точности, что обеспечит надежность и долговечность здания из газобетона.

Виды

Рассмотрим самые популярные разновидности захватов для газобетонных блоков.

Поперечный тип

Помогает удерживать и переставлять газоблок одному человеку. При этом носить изделия можно одной или двумя руками. По ширине захвата размеры инструмента в см бывают следующими: 25-30, 35-40, 45-50.

Продольный тип

Имеет более крупный вид. Способен максимально обхватывать газобетонный блок. Переносить с этим устройством можно сразу несколько изделий. Представлен только одним вариантом: 60-65 см.

Другие

Для газобетонных изделий используют также другие разновидности захватов:

  1. Для блоков и перемычек. С ним происходит транспортировка газобетонных изделий по площадке – кольцо, механизм, 1 зажим.

  2. Для панелей перекрытий. Можно перемещать и поднимать на любые расстояния. Имеет вид широкого пластинчатого зажима.
  3. Прижимной. Фиксирует панели, предназначенные для перекрытий. Имеет простое устройство и одну широкую большую ручку.
  4. Вилочный. По внешнему виду напоминает вилку с загибом. Помогает грузоподъемному крану захватывать сразу всю упаковку блоков.

Встречаются также универсальные модели захватов, которые помогают в процессе кладки газобетонных блоков различных размеров, и могут применяться как вручную, так и помощью механических (грузоподъемных) конструкций.

Технология строительства из газосиликатных блоков

Работы по кладке газосиликата не отличаются большой сложностью, главное придерживаться нескольких правил.

  • Блоки должны быть ровными однородной структуры, при необходимости поверхность зачищается рубанком;
  • Каждый установленный блок проверяется на ровность строительным уровнем;
  • Лучше использовать пазогребневые блоки, они обеспечивают более крепкое соединение;
  • В первую очередь устанавливаются угловые элементы шипом наружу;
  • Кладка газосиликатного блока осуществляется на цементный раствор или специальный клей для ячеистых бетонов;
  • На каждом третьем ил четвертом ряду прокладывается слой арматуры;

Ниже подробно описана пошаговая инструкция кладки газосиликатных блоков своими руками.

Механические инструменты

Помимо ручных типов приспособлений, используются и механические инструменты, очень важные для работы. Их выбор должен производиться с большей ответственностью. Это связано с тем, что цена оборудования значительно больше, работу они выполняют более ответственную и допущенные ошибки, будет исправить достаточно сложно.


Устройство электродрели

При кладке газобетона, электрическая дрель — необходимый инструмент по газобетону. Лучше всего подойдет агрегат со средней или максимальной мощностью, что зависит от мягкости газобетонных блоков.

Немаловажное значение имеет наличие насадок для перемешивания клея при приготовлении раствора. Это позволит изготовить смесь лучшего качества


Насадка для перемешивания раствора


Перфоратор

При прокладке в стенах из газобетона разных магистралей и каналов, необходимо наличие перфоратора. К оборудованию следует приобрести специальные буры, которые помогут просверлить отверстия для коммуникаций, сформировать проемы для окон и дверей.


Болгарка для резки газобетона

Болгаркой можно подровнять стены, отдельные их элементы, скруглить углы, при необходимости.

Для болгарки необходимо приобрести несколько кругов, желательно разных размеров, чтобы при затуплении или поломке их можно было заменять.

Выбирая любой электрический инструмент, необходимо обращать внимание на его марку и производителя. Предпочтение лучше отдавать оборудованию, которое имеет определенные гарантии и положительные отзывы потребителей


Пила электрическая для газобетона


Сабельная электропила для газобетона

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
