Двухуровневый потолок из гипсокартона своими руками

Двухуровневые потолки из гипсокартона своими руками – инструкция по устройству и монтажу

Мы поговорим более подробно о первом варианте монтажа двухуровневого потолка. Это даст вам базовые сведения о монтаже. Второй вариант, более сложный, опишем ниже и проиллюстрируем на фото.На стенах для профилей обозначаем ровную линию.

На потолке для прямого подвеса ставим точки. Лишняя разметка ни к чему, будет только запутывать. Для этих целей удобно использовать лазерный уровень или водяной.

Изготовление арки из гипсокартона – схема На фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.

  • отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;
  • закрепить их “блохами с двух сторон.

Сборка каркаса

Работы по устройству потолка из гипсокартона начинаются с монтажа несущего каркаса. Разберем пошагово, как его собрать.

Шаг 1. По периметру стен высверливаются отверстия для крепления направляющего профиля. Для этого направляющая плотно прижимается к смежной стене, при этом ее нижний край должен идти строго по нанесенной линии потолка. Сквозь металл в стене высверливаются отметки для монтажа дюбелей.

Первое отверстие должно располагаться в 10 см от края стены, последующие — через каждые 30 см. Есть рекомендации располагать дюбели через 50-70 см, но это снижает жесткость конструкции.

Шаг 2. По отметкам высверливаются отверстия, в них загоняются дюбеля. На обратную сторону профиля клеится демпферная (уплотнительная) лента для предотвращения попадания звуковых волн со стены на потолок, после чего направляющая плотно крепится к стене.

Для избежания возможного прогиба потолка в местах соединения двух направляющих, опытные строители советуют усиливать стыки. Для этого вовнутрь профилей, на месте соединения, заводится пластина из жести, пластика или фанеры и крепится минимум на 2 самореза. Таким образом профиль UD (ПН) устанавливается по всему периметру помещения.

Шаг 3. По потолку устанавливаются прямые подвесы, поперек нанесенной линии. При этом необходимо стремится к тому, чтобы линия была строго посредине крепежной детали. Закреплять их можно дюбель-саморезами (по 2 шт. на каждый подвес) или анкерными болтами, что надежнее. После закрепления подвесов их усы, руками или пассатижами, загибаются вниз под прямым углом.

Шаг 4. С помощью лески или капроновой нити формируется потолочная плоскость. Такая операция нужна для контроля уровня потолка в центре комнаты — под своим весом каркас стремиться прогнуться вниз. Нить (леску) натягивают по каждой линии продольного профиля. Чтобы нить не провисала, ее дополнительно закрепляют на усах подвесов (достаточно 2-3), загнутых вверх на нужной высоте.

Шаг 5. Монтируются продольные потолочные профили. Вначале ПС-профиль вставляется в паз ПН-профиля на месте отметки и крепится к направляющей планке шурупами «клоп». Затем, последовательно, закрепляется в подвесах. Горизонталь контролируется по натянутой леске и нивелиром. Выступающие усы подвесов отгибаются в сторону.

Элементы каркаса.

Шаг 6. В местах пересечения каркаса к продольному профилю шурупами «клоп» привинчивается крепление «краб» — по одному шурупу с каждой стороны.

Шаг 7. Крепятся поперечные профили, концами в «крабе», посредине подвесом.

Основные виды двухуровневых натяжных потолков

Дизайнеры предпочитают использовать три варианта монтажа подобных конструкций:

1. Первый вариант – комбинирование полупрозрачных и перфорированных пленок, монтаж которых производится в следующей последовательности:

Установка подсветки. В качестве источника света могут использоваться различные приборы, но чаще всего для такого типа натяжных потолков используют светодиоды и точечные светильники. Преимущества их выбора ясны – это долговечность эксплуатации, экономичность, отсутствие сильного нагрева. Также есть возможность их замены в случае поломки, такая операция не слишком проста, но выполнима. Перед установкой системы освещения нужно посоветоваться с профессиональным электриком, который подскажет все тонкости такой операции.

Установка перфорированной пленки. Для этих целей используют непрозрачную пленку, в которой проделываются отверстия. Они могут быть разнообразными, в зависимости от пожеланий хозяев и типа подсветки. Именно в эти отверстия создадут основу для эффекта “звездного неба”.

Установка полупрозрачной пленки. Это полотно формирует окончательный вид потолка, благодаря своей полупрозрачности делает свет приятным для глаз.

Вся конструкция такого типа монтируется поочередно, в несколько слоев. Следует отметить, что для использования этого типа натяжного потолка, нужно быть уверенным в прочности стен, на которые ляжет серьезная нагрузка.

2. Второй тип – Установка натяжного потолка одним слоем на двух уровнях.

Устанавливается такой потолок по принципу зонирования, то есть создаются определенные зоны, которые отличаются высотой и цветом использованного полотна. Первый этап монтажа – установка каркаса, к которому прикрепляются полотна. Преимуществом такого способа можно считать возможность установки освещения, как за полупрозрачным слоем, так и на каркасе. Освещение на каркасе очень легко менять в случае каких-либо проблем. Как и в первом варианте здесь есть возможность использования точечных светильников и светодиодов.

3. Третий способ – двухуровневый натяжной потолок с гипсокартонным коробом.

Этот тип натяжного потолка с подсветкой прекрасно подходит для любителей самостоятельного ремонта. Так как в первых двух случаях есть необходимость привлечения специалистов. Для этого есть несколько причин:

полотно производится путем спаивания нескольких частей пленки, которые кроются в точности под параметры потолка. Все это требует наличие специального инструмента и умения им пользоваться;

такие же проблемы возникают при монтаже, не каждый имеет у себя дома тепловую пушку, без которой монтаж натяжных потолков невозможен.

К весомым аргументам для использования услуг специалистов можно отнести гарантию, которую дает строительная фирма, но только в случае выполнения всех работ их сотрудниками.

Именно третий способ позволяет сделать всю работу самому. В этом есть свои преимущества, такие как экономия средств, возможность воплощения в жизнь своих дизайнерских мыслей, а также повысить свои умения в сфере ремонта.

Выбираем форму

Прежде чем делать двухуровневый потолок своими руками, следует определиться с его типом. На данный момент времени, эти конструкции делают следующих видов:

классические. Здесь подразумевается, что форма потолка будет смонтированной по типу геометрической фигуры. Так первый или второй уровень может иметь форму прямоугольника, квадрата, круга или овала. Каждая фигура имеет свои характеристики, поэтому выбор следует делать на основании имеющегося в комнате интерьера. Имеют более простой монтаж, по сравнению с последующим вариантом;

Классический потолок

фигурные и абстрактные. Такие конструкции более необычны и позволяют создавать уникальные устройства даже своими руками. Наиболее часто здесь второй уровень оформляется либо по типу ломаной кривой, либо по типу волны. Более красивы, но их монтаж несколько затруднен.

Фигурный потолок

Выбор варианта конструкции подвесного двухуровневого потолка зависит от ваших желаний, возможностей помещения и его предназначения.

Монтаж каркаса

Каркас монтируется из оцинкованного холодногнутого металлического профиля не тоньше 0,5-0,8 мм

Именно точность и правильность монтажа каркаса определяет прочность и ровность всей конструкции, поэтому очень важно в самом начале грамотно и точно провести разметку. Все этапы сборки каркаса следует обязательно проверять строительным уровнем

Для закрепления профиля применяются особенные саморезы по металлу. Готовый каркас тщательно выверяют по уровню в нескольких направлениях, прежде чем приступить к облицовке гипсокартоном.

Предварительный монтаж и выбор дизайна

Гипсокартон используется для создания одного или обоих ярусов. Иногда монтаж выполняется так, чтобы верхний уровень представлял собой базовый потолок. Это удобный способ для тех, кто хочет сэкономить средства и свести работу к минимуму.

Подвесной двухуровневый потолок из гипсокартона в интерьере

Верхний ярус из гипсокартона позволит создать интересный интерьер с эффектной отделкой. Монтаж в этом случае продлится дольше, но результат вас порадует.

Потолок в форме цветка с подсветкой

Варианты создания конструкции:

  1. Первый уровень – базовый покрашенный или оштукатуренный потолок, второй ярус – гипсокартон. Светильники монтируют во второй уровень.
  2. Первый уровень – базовый потолок с отделкой, второй ярус – гипсокартон с освещением внутри. Результатом станет скрытая подсветка и мягкий рассеянный свет.
  3. Первый уровень – гипсокартон, второй ярус – тоже гипсокартон. В качестве освещения используют галогеновые лампы встроенного типа. Примеры показаны на фото.

Двухуровневый потолок с интересной организацией света Продумайте схему расположения листов каждый лист. Это станет гарантией того, что проблем в процессе установки не возникнет. Начертите план, где отображен каждый лист и осветительные приборы на двухуровневый потолок.

Фото дизайна подвесной конструкции в интерьере

Крепление гипсокартона

Можно считать монтаж двухуровневого потолка из гипсокартона уже наполовину выполненным, в креплении материала нет ничего сложного. Листы чаще всего укладывают вразнобой. Установку ГКЛ начинают с одного края каркаса, следующий лист укладывают уже с другой стороны, и так далее. Прикрепляют гипсокартон с помощью 25-миллиметровых саморезов для металла.

При должной сноровке крепить листы гипсокартона достаточно просто и быстро

До того, как приступить к установке листов, на планках основного профиля отмечают расположение профиля второго уровня. Это делается, чтобы не укладывать гипсокартон там, где будут крепиться листы второго уровня. Для обозначения предела второго уровня в одну из планок у противоположной стены вкручивают саморез и на него наматывают проволоку, создавая таким образом подобие циркуля. Проволоку в нужном месте изгибают после того, как известен требуемый радиус, и маркером на каркасе рисуют линии. Обшивка гипсокартоном должна заходить за пределы данной области на 7-10 сантиметров.

Потом очерчивают еще одну окружность, но большего на 5 сантиметров радиуса. Гипсокартон обрезают точно по второй линии с помощью канцелярского ножа. Благодаря этому получается закладная из СД профиля точно по требуемому размеру. Можно посмотреть, как делают двухуровневые потолки из гипсокартона видео, чтобы все стало понятно.

Подготовительные работы

Прежде чем устанавливать двухъярусный потолок своими руками, нужно помнить, что поверхность потолка опустится от первого уровня на 3-5 см и от второго — на 10 см. В том случае если бетонное основание потолка абсолютно ровное, то его можно оставить, как первый уровень, а уже на него монтировать фигурные выступы из гипсокартона. Для работы используется материал, толщина которого 8 мм, при этом он хорошо гнется, по весу — легкий и отлично режется.

Схема монтажа первого уровня двухуровневого потолка.

Для начала нужно определиться с формой двухуровневого потолка. Очень изящно на нем смотрятся элементы в виде овала или круга, оформленные точечными светильниками. Для начинающих мастеров достаточно просто будет выполнить потолок из гипсокартона со строгими геометрическими линиями, например, в виде прямоугольника. После выбора подходящей для интерьера формы делается чертеж на бумаге. На нем отображается желаемая фигура, и отмечаются места установки потолочных профилей с шагом в 30-40 см, а в зонах округлений углов на расстоянии 10-20 см. Затем получившийся и перепроверенный чертеж нужно перенести на поверхность потолка

Важно поэтапно и аккуратно выполнять работу по установке двухуровневого потолка, выполняя все правила монтажа

Двухуровневый потолок из гипсокартона своими руками: пошаговая интсрукция

Горизонт контролируется лазерным уровнем. Металлические части каркаса соединяются между собой саморезами 9мм. Когда длины профиля недостаточно, к нему прямым удлинителем присоединяется недостающий отрезок ПП.#2. Во-вторых, вам предстоит нарисовать дугообразный контур, соответствующий форме вашего будущего потолка.

На первый взгляд, эта задача может показаться достаточно легкой, но действительность заставит вас изменить свое мнение. Внимательно изучите этот вопрос, определитесь с формой, к которой вы будете стремиться и, наконец, перенесите ее проекцию на потолок.Продолжайте установку гипсокартоновых полос, пока не закончите фронтальную часть вашего будущего двухуровневого потолка.

Убедитесь, что гипсокартон хорошо зафиксирован на профиле, в противном случае материал со временем деформируется, и ваш потолок приобретет неприглядный вид.

Правильно вкручивайте саморезы. Крепеж должен располагаться перпендикулярно гипсокартону. Шляпку шурупов необходимо немного утапливать, чтобы они не мешали шпаклевке. В то же время следите, чтобы шляпка не прорвала слой картона, в противном случае шуруп не будет фиксировать лист;

Итак, вы закончили монтаж каркаса из металлопрофиля для двухуровневого потолка. Убедитесь, что металлические перемычки параллельны друг другу, надежно закреплены обоими концами в направляющих профилях и с помощью подвесов к потолку

Важно!

Не имея опыт проведения подобных работ, лучше всего ограничиться сооружением более простой конструкции. Минимальное отличие двух и более плоскостей друг от друга по высоте — толщина ГКЛ. Как правило, это 8-10см – средняя толщина листов, используемых для потолочных работ.Можно выбрать более простой вариант монтажа, ориентируясь на два уровня нового потолка. Однако если у вас имеется достаточный опыт и помощники, можно не ограничивать полет дизайнерской мысли.

Достаточно понять устройство двухуровневого потолка с подсветкой, его конструкцию и то, как укладываются листы из гипсокартона. Продолжайте фиксировать гипсокартон саморезами, используя для этой цели шуруповерт. Для 9.5 мм гипсокартона, а именно его мы рекомендуем использовать для монтажа потолка, вполне подойдут саморезы длиной 25 мм.

Каркас из металлопрофиля для монтажа двухуровневых потолков из гипсокартона гораздо сложнее, чем вам могло показаться на первый взгляд. Теперь следует установить второй направляющий профиль на нижней кромке уже зафиксированной вами полосы гипсокартона. Не забудьте сделать надрезы на его боковых стенках, чтобы придать профилю необходимую изогнутую форму.

Второй способ монтажа двухуровневого потолка из гипсокатона

В заключении, как и было обещано, приводим фото-инструкцию по второму варианту крепления потолка, когда каркас второго яруса собирают первым, а уже между его элементами монтируют каркас первого.

Монтаж каркаса двухуровневого потолка из гипсокартона

Монтаж каркаса потолка из гипсокартона

Обшивка каркаса потолка из гипсокартона

Обшивка каркаса потолка гипсокартоном

Изготовление потолка из гипсокартона

Устройство потолка из гипсокартона

Устройство каркаса 2х-уровневого потолка из гипсокартона

Устройство каркаса 2-уровневого потолка из гипсокартона

Смонтированный каркас 2-го уровня потолка из гипсокартона

Крепление гипсокартона

Установка гипсокартона

Обшивка каркаса из профиля гипсокартоном

Потолок, зашитый гипсокартоном

Потолок из гипсокартона, готовый к отделке

Виды двухуровневых потолков

Подвесные конструкции прочно заняли свое место в оформлении современных домов и квартир. Благодаря им создаются эффектные, стильные композиции, делающие атмосферу жилища уютной и теплой. Существующие виды конструкций позволяют создавать интерьер, как с простыми, так и с изысканными дизайнами.

Рамочный двухъярусный потолок

Такая конструкция подойдет для помещений с высотой потолка более 3 х метров. Форме потолка могут придаваться фигурные очертания. Преимуществом данного вида является возможность одновременной установки по всему периметру и скрытой подсветки, и точечного освещения. Размещение большого осветительного прибора по центру придает конструкции особую красоту. За счет коробчатой формы сборной системы углы потолка хорошо освещаются.

Диагональный потолок

Это оригинальный и необычный вариант конструкции. Сборка проводится с крепления первого уровня. Установка второго яруса начинается со сдвигом в сторону. По горизонтали с одной стороны располагается линия разделения. Плавный переход соединяет обе части потолка. Выбор разграничения зависит от общего дизайна. Это могут быть как прямые, так и волнистые линии. За счет необычной формы пространство комнаты расширяется. При таком варианте монтажа используется комбинированная подсветка из светодиодных ламп и ночных фонариков.

Зональный потолок

Данный вариант – лучшее решение для совмещенных помещений, в стилистике которых предусмотрено визуальное деление на границы. Уровень конструкции по всей площади одинаковый. Второй ярус монтируется над зоной, где проходит разграничение. Дизайн такого потолка идеально подойдет для спальных комнат и гостиных.

Сложные двухъярусные потолки

Строение конструкций аналогично с вышеописанными потолочными системами. Изюминкой данного вида являются разнообразные узоры, оформления и необычные виды декора. Основой в композиции служит первый ярус. По его краям располагаются светодиоды. Роль дополнительного эффекта выполняют точечные источники света. Такой вид потолка считается универсальным, и прекрасно вписываются в любой стиль. Востребованность модели обеспечивается за счет простоты декора и четкости линий.

Парящие потолки

Уникальность и эффектность данной конструкции заслуживает особого внимания. Основной первый уровень монтируется в подвесном состоянии. Его контур оснащен светодиодными лампами. Второй ярус служит невесомой декорацией. Вся конструкция создает удивительный эффект парения в воздухе. Для создания загадочной, волшебной атмосферы лучшего варианта не найти.

Материалы для потолка из гипсокартона

Эта подборка нужна для того, чтобы вы могли рассчитать и точно знали, что покупать, как выглядит тот или иной элемент, и с какой целью используется. Надеемся, что благодаря такому подробному описанию вы не купите лишнего и сохраните деньги и нервы.

ГипсокартонГипсокартон.

Как правило, используется потолочный гипсокартон. Его толщина 9,5 мм.

Для второго яруса, в котором не предусмотрены светильники и боковин, можно использовать арочный гипсокартон. Его толщина 6 мм.

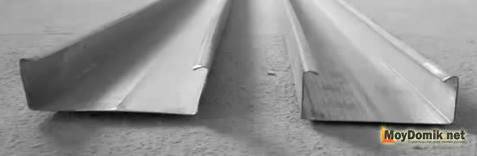

Профиль UDПрофиль UD

Профиль CDПрофиль CD

CD-соединительCD-соединитель.

Предназначен для сращивания двух CD-профилей.

Прямой подвес потолочный или ES – скобаПрямой подвес потолочный или ES – скоба.

На нее профиль крепится к потолку.

Пружинный подвесПружинный подвес.

Используется в том случае, если длины прямого подвеса недостаточно для монтажа. Т.е., второй уровень потолка опущен слишком низко.

Двухуровневый соединитель

Двухуровневый соединитель 2

Двухуровневый соединитель.

Для соединения CD-профилей на разных уровнях.

Совет. При монтаже постарайтесь уменьшить количество удлинений этого вида профиля.

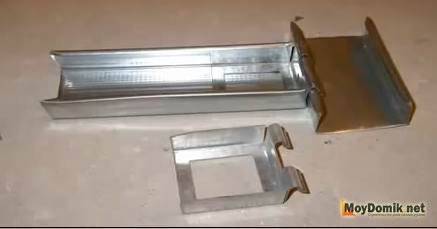

Краб для гипсокартона

Краб для гипсокартона закрепленКраб для гипсокартона.

Предназначен для соединения CD-профилей на одном уровне.

Как заменить краб для гипсокартонаСовет. Краб можно заменить. Как это сделать видно на фото.

Угловой соединитель профилейУгловой соединитель профилей.

Его назначение – соединять CD-профиль перпендикулярно и на одном уровне.

Дюбель шуруп для крепления профилейДюбель шуруп для крепления профилей.

Анкер-клин для крепления профилейАнкер-клин для крепления профилей.

Выбор зависит от материала из которого сделаны стены и потолок.

Саморез для крепления листов гипсокартонаСаморез для крепления листов гипсокартона.

Саморез “блоха”Саморезы по металлу 3,5 на 9,5мм. – «блоха».

Лента-серпянкаЛента-серпянка (самоклеющаяся)

Для приклеивания швов или флизелин для оклейки потолка полностью.

Шпатлевка для заделки швов и стыковШпатлевка для заделки швов и стыков.

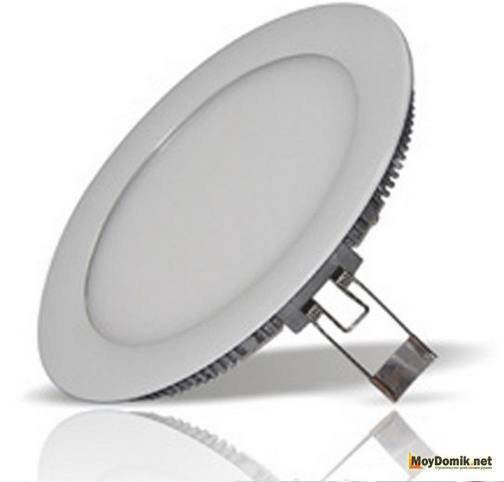

Встраиваемые светильникиВстраиваемые светильники (потолочные, точечные, галогеновые или светодиодные led).

Совет. Проводка под светильники заводится до того, как начнутся работы по облицовке гипсокартоном.

Технология выполнения двухуровневого потолка из гипсокартона

  1. Готовят поверхность потолка: зачищают отслаивающиеся покрытия, шпаклюют большие трещины. Прокладывают в металлорукаве или гофротрубе кабели для подключения осветительных элементов.  С помощью лазерного уровня и малярной нити размечают уровень крепления верхнего яруса потолка по всему периметру помещения, при этом необходимо учитывать толщину листа ГК.

  2. Крепят UD-профиль по размеченной линии с помощью системы быстрого крепежа «дюбель-гвоздь». Делается это так: прикладывают профиль к стене, сверлят перфоратором отверстие и забивают дюбель-гвоздь молотком. Выполнять крепление направляющих удобнее вдвоем. Стартовые направляющие проверяют по уровню, при необходимости – выравнивают.

  3. Крепят потолочные направляющие. Нарезают ножницами по металлу или болгаркой CD-профиль по ширине комнаты, заводят его в противоположные стартовые направляющие. Для исключения провисания профилей на потолок крепят прямые подвесы – перфорированную металлическую ленту.  Крепят их с помощью металлических дюбель-клиньев. Расстояние между потолочными направляющими – 40 см, между подвесами – от 60 см. Направляющие выравнивают с помощью уровня и крепят к подвесам саморезами по металлу. Концы подвесов загибают или обрезают. Если необходима укладка звукоизоляции – ее можно закрепить концами подвесов.

  4. По линии начала второго уровня необходимо дополнительно укрепить поперечные направляющие с помощью соединителей типа «краб».

  5.  Крепят на верхний уровень потолка листы гипсокартона с помощью саморезов и шуруповерта. Лист гипсокартона весит около 20 кг, поэтому выполнять эту работу нужно вдвоем или втроем, используя устойчивые стремянки или подмости. Там, где будет проходить второй уровень подвесного потолка, крепить гипсокартон не обязательно, достаточно, чтобы он заходил под нижний уровень на 10-15 см. Если в верхнем уровне планируется установить светильники, необходимо сразу выполнить отверстия под них и протянуть к ним кабели – потом это делать будет неудобно.

  6. Размечают границу нижнего уровня карандашом на гипсокартоне. Нижний уровень потолка крепят аналогичным образом. Обычно его располагают по периметру помещения или с одной его стороны. При этом направляющие крепят к стене на необходимом расстоянии, а также по линии перепада высот к первому уровню потолка. Для выполнения волны профиль необходимо надрезать по боковой и нижней стороне ножницами по металлу и изогнуть по форме волны.

  7. Для крепления направляющих нижнего уровня используют пружинные подвесы: они крепятся на длинные тяги и фиксируются с помощью прижимной пружины на нужной высоте. Подвесы крепят так, чтобы направляющие располагались перпендикулярно краю второго уровня. Шаг крепления не должен быть больше 90 см, при этом последний подвес должен располагаться в 10 см от края нижнего уровня потолка.

  8. Направляющие закрепляют на подвесах. Их обрезают так, чтобы они максимально повторяли форму нижнего уровня. К направляющим крепят профиль, образующий угол вертикальной плоскости. Если второй уровень выполнен в виде волны – профиль надрезают ножницами по боковой и нижней стороне и придают ему желаемую форму. Обязательно устанавливают вертикальные направляющие между первым и вторым уровнем потолка.

  9. Размечают листы гипсокартона, вырезают их по необходимой форме с помощью ножа или электролобзика и крепят к подготовленным направляющим. Боковую стенку второго уровня крепят к вертикальным направляющим. Если перепад уровней волнообразный и имеет довольно крутой радиус – удобнее выполнять его из небольших отрезков. Сразу же выводят кабели для подключения светильников.
  10. После крепления потолка можно приступать к его отделке: потолок грунтуют, стыки и угла проклеивают малярной сеткой, шпаклюют и выравнивают места стыков. В качестве декоративной отделки можно использовать краску для потолков, обои и любые другие отделочные материалы, подходящие для отделки гипсокартона.

Двухуровневый потолок из гипсокартона выглядит красиво и современно, а при выполнении его своими руками позволяет значительно сэкономить средства на ремонт. Помните, что потолки из гипсокартона боятся влаги, поэтому в кухне и ванной комнате необходимо использовать влагостойкий гипсокартон.
