Дымоход для бани своими руками — изготавливаем из трубы

Конструктивные особенности дымоотвода для парной

1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Какие дымоходы не целесообразно устанавливать в бане

Хотя дымоходы из кирпича отличаются высокой теплоотдачей и долговечностью, и относительной дешевизной стройматериала, такие конструкции занимают много места, требуют усиленного фундамента и много времени на кладку. Более того, пористая поверхность кирпича подвержена налипанию сажи. Квадратное сечение замедляет движение воздуха, что отражается на качестве тяги.

Также не рекомендуем использовать такой материал, как асбест. При высоких температурах он трескается и выделяет токсичные вещества, что не безопасно для здоровья человека.

Самым выгодным в плане установки и стоимости считается дымоходная система из нержавеющей стали.

Установка дымохода для бани из сэндвич трубы

Дымоотвод из стальных труб является оптимальным вариантом в соотношении цена-качество, и требует наименьших трудозатрат.

Предварительная подготовка: измерения диаметра, выбор инструментов

Перед тем, как браться за самостоятельную установку дымохода, необходимо уделить время тщательной проектировке этого предприятия:

1. Измерьте расстояние между коньком крыши и патрубком печи, затем прибавьте еще 50 см и получите общую высоту дымохода.
2. Разделите трубу на верхнюю и нижнюю части, которые в дальнейшем будут крепиться хомутом на средней высоте чердака. Верхнюю часть утеплите.
3. Рассчитайте размер защитного кожуха по формуле d * 3,14 + 30 мм, где d — диаметр трубы с учетом утеплителя.
4. Сделайте две оцинкованные заготовки для обеих частей. Их размер должен быть чуть больше, чем отверстия в перекрытиях.
5. Заготовьте металлическую полоску для хомута шириной в 20 см, а ее длина вычисляется по формуле P + 30 мм, где P — окружность внешней трубы.
6. Вырежьте 4 кольца из оцинковки, которыми в дальнейшем будет закрепляться утеплитель.
7. К нижнему краю верхней трубы приварите полоску шириной в 4 см, в которую будет вставляться верхний торец нижней части трубы.

Кроме того, в работе вам пригодятся такие инструменты:

• болгарка;
• набор слесарных инструментов;
• оцинкованный лист с толщиной 0.8 мм;
• лист стали с толщиной 2 мм;
• ножницы по металлу;
• металлическая труба из нержавеющей стали;
• минеральная вата.

Порядок и правила выполнения работ своими руками. Где ставить шибер?

Тщательно подготовившись, можно приступать к монтажу и установке дымоотвода. Для этого следует выпилить в потолке и кровле отверстия размером 450*450мм.

По этим же размерам нужно вырезать две металлические заготовки. В одной из них делается круглое отверстие, в другой — овальное (она крепится к скату крыши).

На трубу надевается утеплитель и крепится оцинкованным кожухом, а торцы прикрываются металлическими кольцами с вогнутыми внутрь краями. Затем она насаживается на патрубок печи, а ее верхняя часть помещается в проход на потолке. После чего отверстие закрывается заготовкой из оцинковки.

В проход, расположенный на кровле, помещается труба с приваренной полоской металла. Нижняя и верхняя часть насаживаются друг на друга и плотно скрепляются хомутом. С внутренней стороны крыши отверстие закрывается металлической пластиной

Очень важно заполнить свободное пространство между дымоотводом и перекрытиями каким-либо негорючим веществом: асбестом, керамзитом, глиной

Стоит упомянуть такое устройство в дымоходе, как шибер. Оно позволяет регулировать воздушные потоки и чаще всего имеет форму металлической задвижки.

Важно! Шибер необходим в домовых печах для более продолжительного сохранения тепа. В банных же его наличие не обязательно, и считается пережитком прошлого

В качестве завершающего этапа установки необходимо добротно протопить печь дровами. Тем самым вы проверите работоспособность дымоотвода: если не чувствуется посторонний запах дыма и нигде не летят искры, то установку можно считать успешной.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Требования к боковому дымоходу

Для правильного крепления дымохода, выведенного через стену, пользователю необходимо знать и соблюдать действующие требования. Это важный момент, так как выполнение монтажа наугад обязательно будет изобиловать ошибками и нарушениями.

Необходимо обеспечить соблюдение следующих условий:

• точка вывода дымохода из стены должна располагаться на высоте от 1,2-1,5 м над уровнем грунта;
• вертикальный участок должен находиться на расстоянии не менее 150 мм от стены или кровельного свеса;
• между дымоходом и соседним зданием должно быть расстояние не менее 1,5 м;
• разрешается делать не более 3 изменений направления трубы (в идеале — 2 поворота);
• горизонтальный участок трубы не должен быть длиннее 1 м (печь следует устанавливать возле стены);

• выводить дымоход в помещения (коридоры, подъезды, лоджии и т. п.) запрещено;
• участок вывода трубы должен быть защищен негорючим теплоизолятором;
• изнутри участок прохода должен быть дополнительно защищен металлическими листами;
• высота трубы должна быть не менее 5 м — это обеспечит должную тягу;
• материалом для изготовления трубы должна быть только нержавейка — обычная сталь быстро выгорит и создаст опасность отравления людей в бане;
• внутри помещения должен быть неизолированный однослойный трубопровод. Сэндвич-труба может быть расположена только с наружной стороны стены бани.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Ошибки при устройстве дымохода в бане

• Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
• Недостаточная высота дымохода.
• Группирование сразу нескольких дымоходных конструкций в одну.
• Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Выбор материала для дымохода в бане

Сэндвич трубы для дымохода

Издавна, чтобы сделать дымоходы для бани, применяли кирпич. Поэтому такой вариант считается классикой. Но сегодня кирпичные печи и дымоходы в бане применяют всё реже и реже. Объясняется это кропотливой и долгой работой, большим весом и массивностью конструкции, но и также появлением новых современных материалов.

Металлические трубы для дымохода бани – самый востребованный вариант. Они просты в монтаже, способны выдержать большую температуру. Разделить их можно на трубы из чёрного металла, из нержавейки и из оцинкованной стали.

Наиболее продвинутые – это сэндвич трубы. Для бани они подойдут идеально. Изготавливают их, как правило, по 1 метру длиной. Сечение бывает разное, в зависимости от мощности печи. В общий дымоход собираются легко: одна в другую, как конструктор. Представляют собой две трубы разного диаметра (меньшая находится в большей и разделены они друг от друга негорючим утеплителем, типа базальтовой ваты).

Сэндвич труба для бани — удовольствие не из дешёвых. Поэтому, во многих небольших деревенских селениях в роли дымохода часто применяют простую железную трубу «сотку». Берут трубу диаметром 100 миллиметров, отрезают нужной длины и ставят на печь. Как говорится: дёшево и сердито.

Существуют ещё так называемые комбинированные дымоходы. Бывает, что стальную трубу обкладывают кирпичной кладкой или керамическую «одевают в стальной панцирь». Но такое устройство дымохода в бане крайне редко. Мало кто хочет заморачиваться с таким вариантом.

Кстати, алюминиевые трубы и трубы из асбестоцемента применять в бане нельзя!

Порядок монтажа

Монтаж дымохода с выводом через стену представляет собой поэтапную процедуру установки на стену и подключение трубопровода к выходу печи.

Порядок действий:

1. Производят разметку и определяют место расположения отверстия в наружной стене. После его изготовления на стену сразу устанавливают защитный экран из металла с прокладкой из негорючего материала;

2. К выходу печи подключают сегмент трубы, оснащенный заслонкой (шибером). Это обязательный элемент, позволяющий сохранить тепло в бане после выгорания дров. Монтаж производится на резьбовые соединения (фланцевое крепление) с использованием специального жаростойкого герметика. Для крепления сегмента можно использовать адаптер, обеспечивающий совпадение посадочных диаметров печи и трубопровода;

3. Дымоход проводят до точки прохода сквозь стену. Для поворота трубы используют отводы на 45° (2 шт.) или один на 90° (что несколько хуже);

4. Если нет готового узла прохода сквозь стену, в проеме монтируют короб из негорючих материалов (асбоцемент, листовая сталь) и заполняют его теплоизолятором. Оптимальный вариант — каменная минвата;

5. Когда труба выведена наружу, к ней присоединяют нижний элемент сэндвич-трубы со специальным стаканом для сбора конденсата;

6. После этого трубу надставляют вертикальными сегментами, пока не будет достигнута проектная высота. На верхнем срезе должен быть установлен искрогаситель;

7. Крепление вертикального отрезка трубы осуществляют с помощью металлических хомутов. Шаг их установки — не более 1 м.

После этого монтаж можно считать завершенным. Теперь надо проверить правильность сборки и герметичность канала. Для этого надо растопить печь и внимательно осмотреть все участки соединения сегментов. Если нареканий нет, приступают к обычной эксплуатации дымохода.

Инструкция по монтажу дымохода через стену

Монтаж дымохода через стену жилища осуществляется следующим образом.

1. — в месте проведения дымохода через стену нельзя создавать стыки, через которые может проходить коммуникация,
2. — установку следует начинать с подведения дымоходной трубы к системе отопления. Выведение устройства через стену дома выполняется под прямым углом,
3. — к установленной трубе перпендикулярно фиксируется следующая часть системы. В нижней части находится конденсаторный бак, а в верхней осуществляется крепление основного массива,
4. — проведение дымохода через стену дома обязательно нужно заизолировать, для чего используются специальные материалы изоляционного типа. Там, где труба входит и выходит в стену, производят оштукатуривание или применяют защитный кожух,
5. — визуально эффектной трубу можно сделать за счет применения угловых соединений,
6. — стыки закрепляются хомутами,
7. — фиксация дымоходной системы осуществляется на небольшом расстоянии от стены дома, но не более одного метра. Самым подходящим считается расстояние в шестьдесят сантиметров,
8. — после того как будет выполнен монтаж дымохода, в верхней части устанавливают колпак,
9. — труба дымохода должна быть обязательно изолирована от стены дома специальным материалом, которым, к примеру, может быть базальтовое волокно.

Если дымоход камина установить по всем правилам, вы избежите многих проблем, с которыми можете столкнуться впоследствии. Помимо всего прочего, качественная работа прибора отопления обеспечена.

Монтаж дымохода через деревянную стену

1. — если требуется выполнить проведение дымохода через деревянную стену, нужно высчитать расстояние от трубы до самой стены. получившийся зазор закладывается специальным материалом, которым может быть, например, асбест или кирпич,
2. — монтаж дымохода осуществляется с использованием двухконтурных систем,
3. — самым подходящим вариантом размещения такого дымохода считается вертикальная установка. В этом случае используется одна длинная труба, в которой нет отклонений,
4. — подобная система включает в себя трубу и шибер. Последний используется для контроля тяги в системе дымохода,
5. — горловина дымоходной трубы должна быть прикрыта специальным защитным колпаком,
6. — между креплениями трубы должно быть расстояние не менее одного метра.
7. — проведение дымохода через кровлю требует качественной герметизации, это исключит попадание осадков на чердак здания. В этом случае применяется защитный кожух.

Установка дымохода относится к процедурам сложным и очень ответственным, поэтому к ней нужно заранее подготовиться. От того, как правильно вы установите дымоход, будет зависеть в дальнейшем его качественное функционирование.

>Рекомендуемое видео

Виды дымоходов

Приставной дымоход

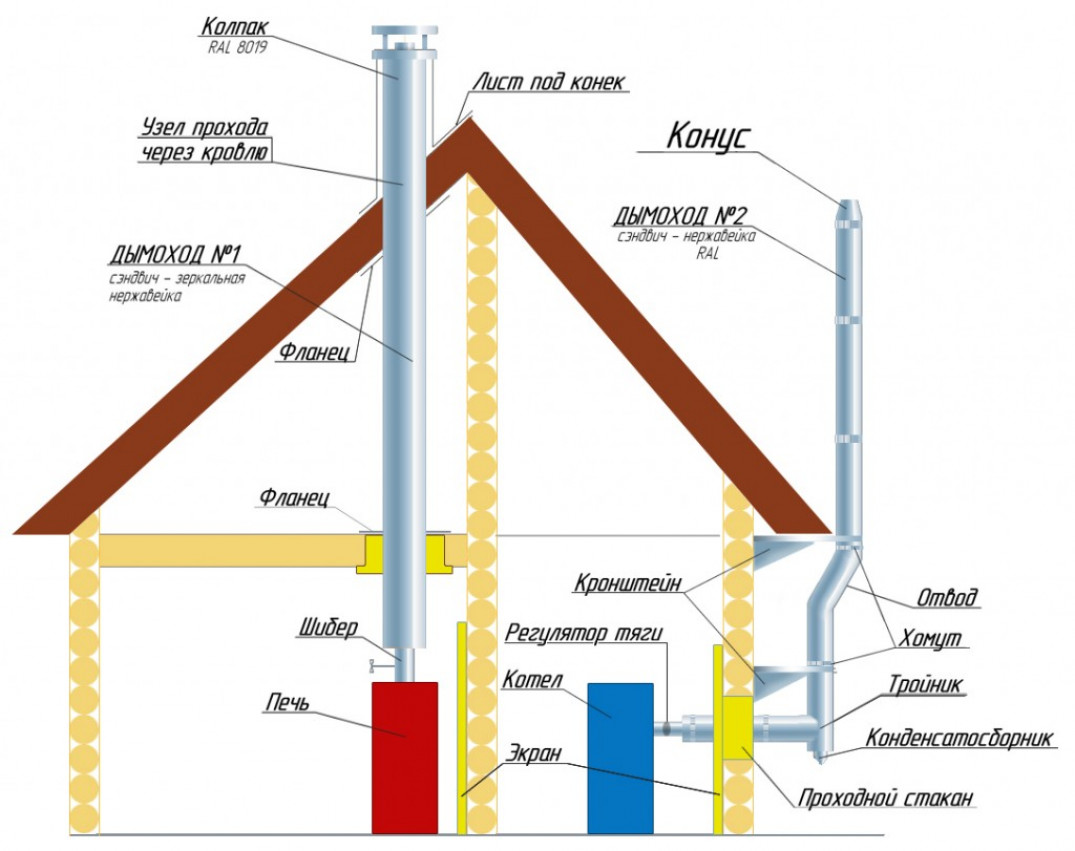

Теперь немного о другом. Какого вида бывают дымоходы? Выбирать особо не из чего. Здесь всё просто: Самый распространённый и популярный у нас внутренний дымоход (так называемый насадной). Называется так, потому что проходит внутри помещения и насаживается на выходной патрубок банной печи. Более подробно об этом можно почитать здесь.

Второй вариант – внешний дымоход для бани. Его ещё называют приставным, так как он монтируется (приставляется) возле стены здания и выводится наружу через отверстие в стенке. В этом случае не надо «дырявить» крышу и потолок. Что значительно упрощает монтаж. Внутренняя эстетика помещения выглядит намного привлекательнее, пожарная безопасность бани при этом «на высоте». Однако, здесь сильно теряется тяга, происходит большое отложение сажи на горизонтальном участке трубы и парная нагревается значительно медленнее из-за отсутствия особо горячего элемента печи.

Внутренний дымоход, как правило, не имеет изгибов и пологих участков (если не делается кирпичная кладка с несколькими оборотами), поэтому имеет отличную тягу, прекрасно обогревает помещение парилки и не нарушает внешний вид здания. Наши строители больше предпочитают именно такой вариант, чтобы значительно повысить КПД бани.

Пошаговое руководство по установке

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

1. Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
2. Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;

После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы. Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции. После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Устройство дымохода в бане

Перед сооружением дымохода в бане своими руками нужно определиться с конструктивными особенностями, оптимальными размерами и условиями эксплуатации. Лишь в этом случае удастся получить надежный и безопасный монтаж.

Дымоходные трубы для бани бывают внешними и внутренними. Ставить внутренние трубы проще. Они считаются менее пожароопасными.

При обустройстве внешнего дымохода тепло уходит значительно быстрее, поскольку в этом случае труба размещается снаружи. Однако все недостатки сооружений удается без труда устранить, если поставить качественную изоляцию.

При выборе дымохода нужно учитывать, что внутренняя система позволяет поддерживать постоянно высокую температуру и экономить печное топливо. Потому монтировать ее более выгодно.

Отвечая на вопрос, какой дымоход лучше для бани, нужно порекомендовать керамический, металлический или кирпичный. Они не выделяют вредных веществ и позволяют поддерживать высокие температуры.

Для сооружения характерно особое устройство.

Правильный монтаж: маленькие хитрости

Проходной короб

Монтаж дымохода в бане начинается снизу вверх. Первое колено трубы, которое устанавливается на выходной патрубок печи, применяют однослойное (никакого сэндвича). Вокруг трубы делается сетка и в неё насыпаются камни для бани. Таким способом достигается максимальная тепловая отдача от дымохода. Воздух в парилке нагревается гораздо быстрее.

Будет отличным вариантом установить на первую трубу шибер. Шибер – это специальная задвижка, которая регулирует пропускную способность дымохода. Очень удобно в эксплуатации, но можно обойтись и без неё.

Затем монтируется сэндвич труба, которая проходит в уже заранее приготовленное отверстие в перекрытии

Этому моменту надо уделить особое внимание, так как дымоход, проходящий через потолок нуждается в хорошей теплоизоляции. Для этого применяется проходной короб, который засыпается керамзитом или изолируется базальтовой ватой

Засыпать в короб землю, а тем более песок нельзя.

Флэшка

Соблюдая эти правила, Вы обезопасите себя и Вашу баню от случайного пожара. Не пренебрегайте этим, так как знаю случаи, когда люди доверялись только сэндвич трубам (без проходного короба) или доверяли листовому асбесту, которым обматывали трубы. Результат был плачевным: одна баня сгорела полностью, другую пришлось долго реставрировать. Не следует повторять таких грубых ошибок.

Проводя трубу через крышу, следует воспользоваться уплотнителями кровельных проходов. В простонародье их ещё называют «флэшками». Очень удобная и нужная штуковина: отлично крепит дымоход и хорошо герметизирует кровлю. Для лучшего эффекта, под «флэшку» целесообразно нанести небольшой слой герметика. Сейчас в продаже есть специальный высокотемпературный герметик для печей и дымоходов. Он прекрасно справляется со своим назначением.

Защитный экран

Будет не лишним на самый верх трубы поставить искрогаситель или «зонтик». Если топить печь сухими хвойными дровами, то обязательно будет много искр, а эти «прибамбасы» помогут в их ликвидации.

В некоторых случаях, дымоход в бане проходит очень близко к стене. Здесь обязательно надо поставить между трубой и стенкой защитный экран. Он может быть металлическим, а ещё лучше – в виде базальтового картона.

Напоследок хочется сказать одно, что зная основные принципы и правила, надо их соблюдать и выполнять. И тогда можно сделать любые конструктивные варианты своими руками, затратив при этом минимум своих сил.

Цитата мудрости: Когда суть дела обдумана заранее, слова приходят сами собой.

Выбор дымохода по материалу изготовления

Определившись с основными критериями, можно сравнить показатели разных типов дымоходов и подобрать необходимую дымоотводящую конструкцию.

Керамический дымоход

Модульная конструкция, которая позволяет относительно быстро смонтировать дымоход, отличается долговечностью, безопасностью и простотой эксплуатации

Плюсы

1. Быстрота монтажа
2. Возможность замены отдельных элементов
3. Долгий срок службы (50 и более лет)
4. Не токсичен
5. Безопасность (устойчив к высоким температурам)
6. Хорошая тяга и герметичность швов, минимальное налипание сажи
7. Универсальность (может использоваться со всеми видами печей в не зависимости от типа топлива)
8. Хорошая теплоизоляция и теплоотдача

Минусы

1. Высокая стоимость
2. Необходим надежный фундамент
3. Вертикальный монтаж только через перекрытия и крышу
4. Подходит для бани большой по площади
5. Не подходит для самостоятельного монтажа

Есть ещё один вид дымохода, который часто относят к керамическим: из вулканической пемзы. На белорусском рынке они представлены маркой Schiedel Isokern. Этот вид конструкции подходит для любых агрегатов, работающих на твердом топливе, в том числе и банных печей.

Дымоходные системы из нержавеющей стали

Плюсы

1. Доступная цена
2. Быстрота установки (можно собрать самостоятельно)
3. Возможность замены отдельных элементов
4. Хорошая тяга за счет гладкой внутренней поверхности трубы
5. Высокая устойчивость к коррозии
6. Безопасность
7. Легкость материала позволяет установить дымоход прямо на банную печку
8. Дымоходы разной конфигурации и сложности

Минусы

1. Сравнительно не большой гарантийный срок: до 10-15 лет
2. Одностенные трубы монтируются только внутри помещения
3. Низкая теплоемкость одностенных конструкций (быстро остывает)
4. Не допускаются ошибки при сборке, которые могут нарушить герметичность соединения.
5. Перепады температур могут влиять на качество герметичности

Одностенные металлические конструкции требуют дополнительной изоляции. Многие спрашивают: «Чем обмотать металлическую трубу дымохода в бане?». Большинство для этих целей возводят кирпичный каркас системы дымоудаления или обматывают стальную трубу специальным теплоизолом.

Чтобы сократить расходы на необходимую теплоизоляцию, обратите внимание на сэндвич-дымоходы с качественным изоляционным слоем

Сэндвич-дымоходы

Плюсы

1. Возможность возведения системы дымоудаления разной конфигурации и сложности
2. Быстрота установки (можно собрать самостоятельно)
3. Возможность замены отдельных элементов
4. Хорошая тяга за счет гладкой внутренней поверхности трубы
5. Высокая устойчивость к коррозии и образованию конденсата
6. Хорошая теплоизоляция
7. Легкость материала не создает дополнительной нагрузки на конструкцию

Минусы

1. Цена выше, чем на обычный стальной
2. Максимальный срок службы: до 15-20 лет

Вывод

Чтобы избежать возможных ошибок при выборе и установке, следует обратиться за помощью к специалистам.

В компании «Прогреем» вам окажут квалифицированную помощь в подборе необходимых комплектующих системы дымоудаления.

Помните! Иногда лучше не экономить на качестве и монтаже, ведь ремонт дымоотвода не самое дешевое занятие.

Оригинал статьи на сайте progreem.by:

********************************************************

Мы в Instagram – https://www.instagram.com/progreem.by/ ​

Страница в Facebook – ​

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!
