Строим фундамент для каркасного дома своими руками: ленточный, плитный, столбчатый, на сваях

Столбчатый фундамент своими руками для каркасного дома. Столбчатый фундамент для каркасного дома своими руками

Первоначально проводят бурение строго вертикальных ям глубиной 1,5 м или более для закладки столбов фундамента. В случае глинистых почв такие работы нельзя проводить в период дождей.

На следующем этапе можно одновременно производить заливку и столбов и ростверка, либо поочередно, но процесс бетонирования в целом должен занимать не более 24 часов для хорошего сцепления отдельных слоев.

Прутья арматуры по высоте должны обязательно дойти до дня ямы, но и свободные концы длиной 50 см должны остаться. После установки этого каркаса в яму (желательно, чтобы прутья при этом упирались в бетонный раствор для предотвращения процесса коррозии), производится непосредственно заливка.

Установив опалубку ростверка, следует связать армированный каркас его же, и внедрить его в опалубку, а далее связать с прутьями столбов. Такой способ крепления более надежный и жесткий, чем использование сварки. Перед заливкой самого ростверка внедрить шпильки для фиксирования обвязочного бруса.

Организация закладных отверстий под так называемые продухи осуществляется посредством обычной 100 мм трубы.

Заливку бетона следует осуществлять слоями в 15 см с полной утрамбовкой каждого слоя

Это очень важно для предотвращения образования губительных для фундамента пустот. Консистенция бетона также должна быть однородной

Как изготавливаются столбы для фундамента

Столбики могут иметь квадратную, прямоугольную или круглую форму. В большинстве случаев изготавливаются столбы с круглым сечением. Связано это с тем, что под подобные конструкции скважины можно будет бурить с помощью механического бура. Столбы могут иметь диаметр 15, 20, 25 и 40 см. Скважины подобных диаметров можно изготавливать, используя наиболее распространенные механические буры. Глубина заложения основания на столбах чаще всего составляет 2 м и более. Площадь основы фундамента на столбах делается небольшой, поэтому, чтобы конструкция смогла выдерживать нагрузку от каркасного дома, ее нужно опереть на слой грунта, который имеет большую несущую способность.

Схема столбчатого фундамента с ростверком.

Столбики фундамента могут изготавливаться из различных материалов. Может подойти:

1. Древесина.
2. Кирпич.
3. Бетонный раствор.

Если используется дерево, то бруски или бревна рекомендуется обжечь или обработать антисептическим средством. Это понадобится сделать для того, чтобы была возможность избежать гниения древесины. В данном случае можно использовать и материалы для гидроизоляции. Следует знать, что столбы из подобного материала являются ненадежными.

Кладка из кирпича — приемлемый вариант. Такие конструкции являются прочными, но их тяжело возводить. Складывать столбик из кирпича в скважине не получится. Единственный вариант — сложить столб на основании земли, после чего опустить его в скважину.

Схема организации ростверка для столбчатого фундамента.

Железобетон является лучшим материалом по всем параметрам. Он способен обеспечить максимальный уровень прочности на сжатие и растяжение. Армированная конструкция не будет трескаться под действием силы морозного пучения. Развести раствор бетона и залить его в выкопанную скважину достаточно просто.

Поперечное сечение столбиков может быть постоянным или прерывистым. В первом случае это обыкновенный цилиндр. Во втором — это сложная форма, которая расширяется в нижней части столбика. Подобное уширение дает возможность увеличивать площадь основания и несущую способность изготавливаемой конструкции. Связано это с тем, что вес будет распределяться по большой площади. Другое преимущество — большая устойчивость к морозному пучению грунта. Если столбик будет расширяться в нижней части, то сила пучения не сможет вытолкнуть его вверх.

Подготовка и проектирование

Перед проектированием анализируют характеристики участка, а именно:

• тип и физико-механические свойства почвы;
• степень пучения земельных масс;
• глубину сезонного промерзания грунта;
• риски подтопления, оползней и т.д.

Проводят расчеты проектных нагрузок, в том числе в процессе эксплуатации сооружения. На основе полученных данных:

1. Принимают решение о целесообразности применения свайно-плитного или свайно-ростверкового фундамента с плитой.
2. Выбирают строительные материалы (марку бетона, характеристики арматуры и т.п.).
3. Определяются с геометрическими размерами силовых элементов.
4. Рассчитывают оптимальную глубину заглубления опор.
5. Рассчитывают риски относительно осадки и различных деформаций.

Проектирование предполагает составление чертежа. Графический документ содержит сведения:

• габариты возводимой конструкции;
• сечения всех силовых элементов;
• размеры опор, плиты, ростверка, отмостки, уступов;
• места расположения свай с учетом шага;
• элементы гидроизоляции и теплоизоляции;
• особенности армирования;
• линии инженерных коммуникаций и не только.

К графическому документу прилагают:

1. Спецификации всех конструктивных элементов.
2. План установки.
3. Таблицу допустимых нагрузок.
4. Примечания относительно особенностей основания.

Чертежи свайно-плитных фундаментов:

Ленточный фундамент

Самый распространенный вид фундамента, подходящий для частного строительства и возведения, как каркасных легких домов, так и капитальных строений из кирпича и бетона. Он представляет собой связанные между собой бетонные блоки по периметру несущих стен будущего здания.

Такое основание по способу устройства подразделяют на два основных типа:

1. Сборный
2. Монолитный

Первый вариант можно использовать при строительстве легких домов, в этом случае готовые бетонные конструкции связываются между собой. Если речь идет о капитальном основании, то лучше отдать предпочтение второму. Для того, чтобы начать выполнять работы по заливке ленточного фундамента, понадобится арматура и бетонный раствор. Если речь идет о доме большой площади, то лучше заказать подвоз бетона на участок спецтехникой. Так удастся залить основание одним этапом, что отразится на его исключительном качестве.

Выбор типа фундамента

В каких случаях под фундамент следует выбирать столбы:

1. Возводятся каркасные лёгкие строения;
2. Требуется смонтировать фундамент ниже глубины промерзания и устройство ленточного варианта становится излишне дорого;
3. Требуется исключить пучение грунта, так как у столбов небольшая площадь опоры и, соответственно, меньшее воздействие морозного пучения;
4. В случае обеспечения грунтами меньшей осадки здания со столбчатым фундаментом в сравнении с ленточным.

Стоимость

Обычно стоимость возведения фундамента составляет до трети общей сметной стоимости сооружения.

Низкую стоимость фундамента обеспечивают:

1. Существенное снижение трудозатрат, быстрота монтажа столбов;
2. Возможность применения бурильного оборудования;
3. Использование различных труб в качестве опалубки;
4. Возможность продолжения строительства сразу по окончании установки фундамента;
5. Небольшое количество земляных работ позволяет сохранить почвы участка от воздействия тяжёлой техники.

Ростверк должен соответствовать предполагаемым нагрузкам и в сечении быть равным или немного большим, чем толщина стены здания. Излишне большой или перегруженный армированием ростверк может свести к нулю всю экономию и выгоды столбчатого фундамента.

Незаглублённые и малозаглублённые фундаменты

Главный враг фундаментов – силы пучения, а потому все проекты предполагают прохождение глубины промерзания в расчётах фундаментов.

Но при незначительной площади основания столбов силы пучения воздействуют на их боковую поверхность. Нагрузка нетяжёлого каркасного дома на фундамент меньше выталкивающих сил пучения, поэтому становятся возможными различные деформации строения.

Отсюда можно сделать вывод, что на грунтах твёрдых, но пучинистых, лучше работают фундаменты с небольшим заглублением.

К малозаглублённым относятся фундаменты с понижающим коэффициентом заложения 0,5-0,7. Рассчитывается глубина заложения столбов примерно так: при норме промерзания для заданного района 1 м 60 см глубина фундамента будет 1,6 Х 0,5 = 0,8 м.

Процесс строительства щитового дома своими руками.

1. С чего начинается любое строительство? Конечно, с составления проекта будущего дома. Именно на основе проекта заливается фундамент. Поверх фундамента кладется гидроизоляция, подробнее о гидроизоляции фундамента своими руками смотрите здесь.

Далее следует наметить мелом на фундаменте отметки, по которым в будущем будут крепиться щиты для цокольного перекрытия.

2. Начинаем крепить щиты. Сначала крепим их, в местах расположения жилых комнат, продвигаясь так в сторону веранды.

Щиты в будущих жилых комнатах устанавливаются подшивкой вниз (они будут выполнять роль пола), а в нежилых, наоборот, — подшивкой вверх.

Стоит заметить, что к укладке щитов следует относиться очень внимательно: для проверки правильности расположения щитов постоянно сравнивайте их свес за границы фундамента с проектом дома.

3. Когда все щиты уложены, перед их соединением, обязательно сверьте отметки щитовой обвязки. Далее сравниваем маркировку уложенных на пол щитов с маркировкой на проекте дома. При сравнивании берем в учет отвесы, выходящие за границы фундамента.

4. Теперь можно соединить уложенные на пол щиты. Для их связки необходимо забивать гвозди в соединяющие обвязки. Данные строительные работы проще всего проводить с помощником.

Так, при связке цокольных щитов, один работник забивает гвозди, а его помощник при помощи топора контролирует выход гвоздя с другой стороны.

Щиты в веранде соединяются при помощи специальных соединительных досок. Такими досками оббивают верхнюю развязку.

5. После укладки щитов для пола, на них крепятся доски, которые будут выполнять роль мостиков для передвижения, так как ходить по уложенным щитам нельзя! Доски укладываются везде, кроме веранды, в которой щиты и будут полом. В торце дома монтируется деревянный вкладыш.

6. После формирования основания и полов дома, приступаем к возведению стен. Работу начинаем с угловых щитов. Для этого берем угловой щит, устанавливаем его вертикально и соединяем с полом. При этом грани пола и углового щита должны полностью совпадать.

После проверки уровня, можно крепить временные подкосы. Временный подкос крепим к щиту на полу и к угловому щиту. Затем продолжаем устанавливать следующие щиты за угловым и крепим их друг к другу при помощи железных уголков.

7. После установки щитов для стен проверяем отвесом правильность проделанной работы, и сравниваем получившиеся размеры стен с проектом.

8. Переходим к чердачному перекрытию. Для этого на стены снова укладываем доски – чтобы иметь возможность передвижения.

При помощи деревянных вкладышей крепим щиты для чердака. Далее прибиваем наличники на стыках и бруски под затяжкой для стропил.

9. Когда чердак готов, переходим к работе с крышей. Щиты на крыше соединяются в коньке при помощи накладок и возле опор снизу. Соединять щиты для крыши следует затяжками из досок, которые располагают на ребре. Щиты для ската крыши располагают соответственно под углом. Далее зашиваем чердачное перекрытие, для этого устанавливаем щиты фронтонов.

10. Следующим шагом обиваем щиты фронтонов угольниками из оцинкованного железа и крепим их на обвязке щитов для перекрытия крыши. При помощи отвесов проверяем вертикальность фронтовых щитов. После проверки укрепляем те временными подкосами и крепим их к прежней обвязке. С одой стороны уже почти готового дома, крепится доска-затяжка.

11. Крайние щиты слева и справа укладываются к щитам фронтона, а с другой стороны — затяжкой внизу.

12. Когда крыша будет почти готова в ее обрешетке необходимо сделать отверстие для будущей домовой трубы и прибить к крыше сливную и обвязочную доски.

Вся работа по строительству щитового дома своими руками займет у вас немного времени и не потребует таких больших денежных затрат, как, например, строительство кирпичного дома.

Щитовые дома своими руками видео

Рекомендую прочитать:

Как сделать угловой камин своими руками.

Козырек над крыльцом своими руками.

Сколько стоит залить фундамент?

Кладка стен из газобетона своими руками.

Способы утепления фундамента

Способы утепления и изоляции фундамента дома от сырости и холода из грунта разделяют на такие группы:

• Утепление и изоляция по наружным стенам;
• Утепление и изоляция по внутренним стенам.

Утепление и изоляция фундамента

Более эффективным вариантом является утепление фундамента по наружным стенам. Делать это лучше всего сразу после возведения фундамента, до начала установки каркаса дома. Утепление фундамента по наружным стенам осуществляется следующими способами:

• Засыпным. Осуществляется путём засыпания сыпучих строительных абсорбирующих материалов (щебня, керамзита, песка и т.д.) в траншею, проделанную со всех наружных сторон фундамента. Эти материалы хорошо отводят влагу, чем предотвращают разрушение фундамента, и являются хорошим барьером от холода.
• Креплением плит из пенопласта. Осуществляется плитами из пенополистирола (пенопласта), которые крепятся к фундаменту клеем либо мастикой. Пенопласт, имеющий свойство сохранять тепло, обеспечивает довольно высокую теплоизоляцию. Но у него есть один существенный минус — его едят грызуны. Для защиты от них поверх пенопласта надо ставить сетку.
• Креплением плит из пеноплекса. Пеноплекс — материал, похожий на пенопласт, но более экологичный и крепкий. Он не деформируется и его не едят грызуны. Пеноплекс специальным клеем или битумной мастикой можно клеить прямо на фундамент.

Этот способ позволяет повысить температуру в подвале и убрать излишек влаги. Но внутренняя изоляция не защищает фундамент от воды в грунте и температурных перепадов.

Каркасный дом фундамент и грунт – это система

Каркасный дом, фундамент и грунт. По большому счёту, фундамент – это прокладка, промежуточная конструкция между каркасным домом и грунтом (землёй). Но, функционал у этой “прокладки” многочисленен и крайне важен.

Фундамент каркасного дома:

• передаёт нагрузки от каркасного дома на грунт и от грунта каркасному дому,
• перераспределяет нагрузки от каркасного дома на всю площадь фундамента,
• нивелирует неровности грунта на вашем земельном участке,
• изолирует деревянные конструкции каркасного дома от влаги,
• и так далее.

В рамках данной статьи мы не будем говорить о расчёте нагрузок, формах и толщинах фундаментов – пускай этим занимается проектировщик. Для нас сейчас важны основные характеристики триады каркасный дом, фундамент, грунт и принципы их взаимодействия друг с другом. Именно этот небольшой срез знаний позволит вам понять какой фундамент нужен для каркасного дома.

Разновидности столбчатого фундамента для каркасных строений

Если рассматривать данные основания с точки зрения технологии, то они могут различаться по используемым материалам, габаритными размерами, площадью поперечного сечения, глубиной установки и способами производства.

Материалы, которые применяются при установке столбчатого фундамента каркасного дома или здания, находятся на любой стройке, поэтому столбы могут быть:

• железобетонными (внутри которых находится арматура) или просто бетонными;
• бутовыми (основной компонент – бутовый камень);
• бутобетонными;
• блочными;
• кирпичными.

Выбор материала осуществляется после того, как произведён расчёт максимальных нагрузок каркасного дома. Кроме этого, здесь необходимо учитывать состав почвы, а также на какую глубину будет углубляться столбчатый фундамент.

В зависимости от способа производства основания подразделяются на:

• монолитные конструкции, где бетон заливается в заранее приготовленную опалубку;
• сборный вариант, которые изготавливаются из составных частей (блоков, кирпича, камней и т.д.).

По форме поперечного сечения столбы фундамента могут быть:

• квадратные или прямоугольные (являются наиболее популярным вариантом);
• круглые или овальные.

Расчёт на глубину заложения основания является обязательным. Исходя из этого все столбчатый фундамент классифицируются:

1. Незаглубленный – нижняя поверхность колонн находится в одной плоскости с грунтом и располагается на песчаной подушке. Данный тип фундамента очень прост в монтаже, а также менее затратный из всех. Однако он подходит исключительно для лёгких конструкций (одноэтажный деревянный каркасный дом, сарай, беседка, бытовка и т.д.).
2. Мелкозаглубленный. Данные основания применяются на непучинистой или слабопучинистой почве. Максимальная глубина их установки обычно не превышает 0,6-0,7 м. глубины промерзания грунта. Мелкозаглубленный фундамент являются оптимальным вариантом для строительства загородного многоэтажного каркасного дома или подобного здания, т.к. не требуют серьёзных денежных затрат, а время их постройки относительно не долгое.
3. Заглубленный. Применяются на глинистых и пучинистых почвах, а также где рядом с поверхностью проходят грунтовые воды. Столбы углубляются в землю до уровня её промерзания и ниже. Данный тип столбчатого фундамента является наиболее затратным, как с точки зрения сил, так и в денежном эквиваленте. Для того, чтобы определить максимальную глубину основания, используют калькулятор и производят соответствующий расчёт.

Расчёт на глубину заложения

Отдельной разновидностью столбчатого основания является фундамент с ростверком (или фундаментной балкой). Данная конструкция устанавливается сверху колонн и обеспечивает более равномерное распределение нагрузки от всего строения на столбы, а также препятствует их горизонтальному перемещению при усадке грунта.

Несмотря на очевидные плюсы, ростверк значительно увеличивается расход материалов и время на установку основания. Поэтому, в большинстве случаев, здания устанавливаются просто на столбчатый фундамент, покрытый слоем гидроизоляции. Однако здесь необходимо учитывать состав почвы и возможное её проседание. Нужен ли ростверк в каждом конкретном случае, должен показать расчёт столбчатого фундамента на прочность и устойчивость.

Заглубленный ленточный фундамент

Это классический вариант основания под здание из кирпича или бетона. В каркасном строительстве применяют при возведении домов с подвалами или цокольными этажами.

Основное условие для устройства заглубленного ленточного фундамента – постоянный низкий уровень грунтовых вод. Даже незначительное и нечастое поднятие подземной влаги приводит к появлению течей, отсыреванию стенок подвала, разрушению отделки.

Подошва основания опирается на горизонт нормативного промерзания грунта. Это исключает действие сил морозного пучения снизу, но касательные усилия и боковое давление земли присутствуют.

Поэтому ленточный заглубленный фундамент под каркасный дом рассчитывают и выполняют, соблюдая все необходимые требования.

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью

Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

1. Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
2. Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
3. Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Рекомендуем: Виды и этапы строительства столбчатых фундаментов своими руками. Как рассчитать опорные столбы?

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

Советуем почитать: Марка бетона и пропорции для фундамента частного дома

О выборе фундамента

Фундамент для каркасника должен соответствовать общим требованиям щитового строительства, а именно иметь минимальные сроки обустройства и низкую стоимость.

Строительство щитового дома либо бани на капитальных фундаментах, стоимость которых может превышать цену самого зданий — не самый рациональный выбор. Предлагаем вашему вниманию наиболее подходящие виды оснований под каркасные постройки.

Столбчатый фундамент

Столбчатый фундамент для каркасного дома состоит из опорных столбов (монолитных — из железобетона, либо сборных — из кирпича или ФБС блоков), соединенных ростверком. За счет обвязки вес здания равномерно распределяется между опорами, также она обеспечивает пространственную жесткость столбов, препятствуя тем самым их опрокидыванию.

Опорно-столбчатый фундамент для каркасного дома прост в исполнении, его можно сделать своими руками, однако такое основание имеет низкую несущую способность и устойчивость в подвижных и пучинистых грунтах. Это неплохой дешевый фундамент для каркасного гаража или под одноэтажную баню, однако для строительства дома с целью круглогодичного проживания это не лучший выбор.

Плитный фундамент

Плитный фундамент представляет собой монолитное основание толщиной 30-40 см, занимающее всю площадь здания и выступающее в качестве цокольного перекрытия дома.

На плите можно построить дом в подвижных, пучинистых и низкоплотных грунтах. Плитный фундамент работает как «плавающая» конструкция — он не подвергается деформациям, поскольку перемещается вместе с почвой.

Схема плитного фундамента

Устройство щитового дома на плите обходится недешево, поскольку монтаж такого фундамента сопровождается большим расходом материалов. Запас надежности и затраты на обустройство плиты будут излишними для бани либо технических зданий, однако при строительстве дома на нестабильной почве плитный фундамент это оправданный выбор.

Винтовой фундамент

Каркасный дом на винтовых сваях — классика щитового строительства. Обустройство винтового фундамента своими руками занимает минимум времени, сам фундамент дешевый (ориентировочная цена фундамента для каркасника 6×6 — 30-40 тыс. рублей) и надежный. Готовый к строительству одноэтажного здания фундамент можно сделать своими руками за 3-4 дня.

Винтовой фундамент обустраивается с поднятым над уровнем грунта на 30-50 см ростверком, который формирует отрытое пространство между половым перекрытием здания и землей. Такая обвязка не подвергается пучению, а сами сваи демонстрирую высокую устойчивость к выталкивающим нагрузкам за счет размещения лопастей ниже границы промерзания грунта.

Винтовой фундамент для каркасного дома обвязывается ростверком из бруса либо швеллера. Может использоваться нижняя, наземная либо поднятая обвязка: нижняя — размещается в толще грунта, наземная — лежит на поверхности, поднятая — возвышается на высоте 30-50 см. В условиях пучинистой почвы применим лишь поднятый ростверк.

Ленточный фундамент

Ленточный фундамент — универсальное основание, которое позволяет строить каркасные здания любой этажности. В зависимости от глубины заложения выделяют два вида фундаментов:

Схема мелкозаглубленного ленточного фундамента

• мелкозаглубленный — опорная часть фундамента размещена выше границы промерзания почвы, на глубине 30-80 см;
• глубокого заложения — опорная подошва заложена на 20 см ниже уровня промерзания, глубина которого отличается по регионам (средняя — 1,2-1,5 м).

Фундамент мелкого заложения для каркасника используется в грунтах, не склонных к пучению, тогда как в пучинистых грунтах нужно устройство ленты глубокого заложения, которая не подвергается вертикальным выталкивающим нагрузкам.

Мелкозагубленный ленточный фундамент — надежное и недорогое основание, идеально подходящее для строительства одноэтажного здания. Однако устройство заглубленной ленты сопровождается значительным увеличением расхода стройматериалов, и в таком случае с целью экономии лучше сделать винтовой фундамент.

Ленточный фундамент

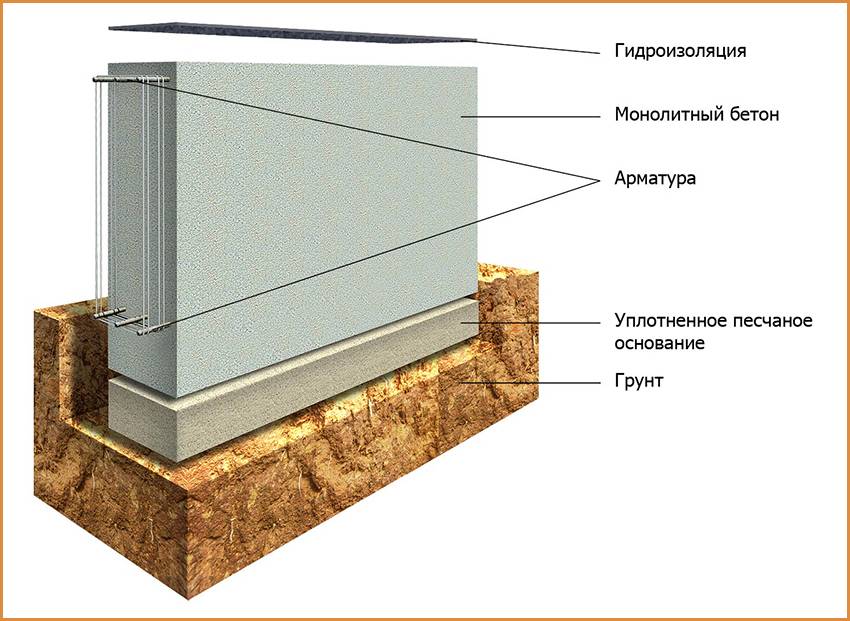

Ленточный фундамент — это неразрывное жёсткое сооружение по замкнутому контуру в виде ленты. Строят его под все несущие стены планируемого здания. Это самый популярный тип фундамента под частные дома и загородные коттеджи. Он отлично подходит в качестве основания для возведения каркасных зданий.

Ленточный фундамент

Ленточный фундамент характеризуется существенно большей площадью несущей поверхности, чем столбчатый и винтовой. Поэтому при меньшей глубине возведения он выдерживает те же нагрузки, что и столбчатый фундамент, при укладке на почву с меньшей плотностью, или более высокие нагрузки при такой же глубине возведения. Но для строительства ленточного фундамента понадобиться больше стройматериалов и надо будет сделать больше земельных работ.

Также в здании, возведённом на ленточном фундаменте, есть возможность построить подвал или цокольный этаж . Это делается путем уборки грунта из пространства внутри фундамента. В этом случае его стены одновременно выступают стенами цокольного этажа. Если устраивать подвал не планируется, то землю можно не убирать.

При его возведении в начале сыпется песок, на него гравий, на него гидроизоляционный слой. При этом чем ниже промерзает грунт, тем больше должны быть слои песка и гравия

Очень важно, чтобы основание было приблизительно на 30% шире самого фундамента. Сверху гравия вяжется арматура таким образом, чтобы её части не выступали из бетона

Затем делается опалубка высотой минимум на 10 см выше планируемой высоты фундамента. При этом высота бетонного слоя должна превышать 50 см.
