Недавно использование каркасных конструкций из металла было актуально только для строительства быстровозводимых промышленных зданий: ферм, цехов, складских помещений. Реже стальной металлопрофиль использовался для возведения каркасов коммерческих построек, мансардных помещений, флигелей, изготовления железных ворот. Но сегодня эта строительная технология активно применяется еще и для постройки жилых домов высотой не более 3 этажей.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

  • защищает от ветра,
  • не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
  • выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет сделать металлокаркасный дом своими руками из трубы не составит труда.

Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла – легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.

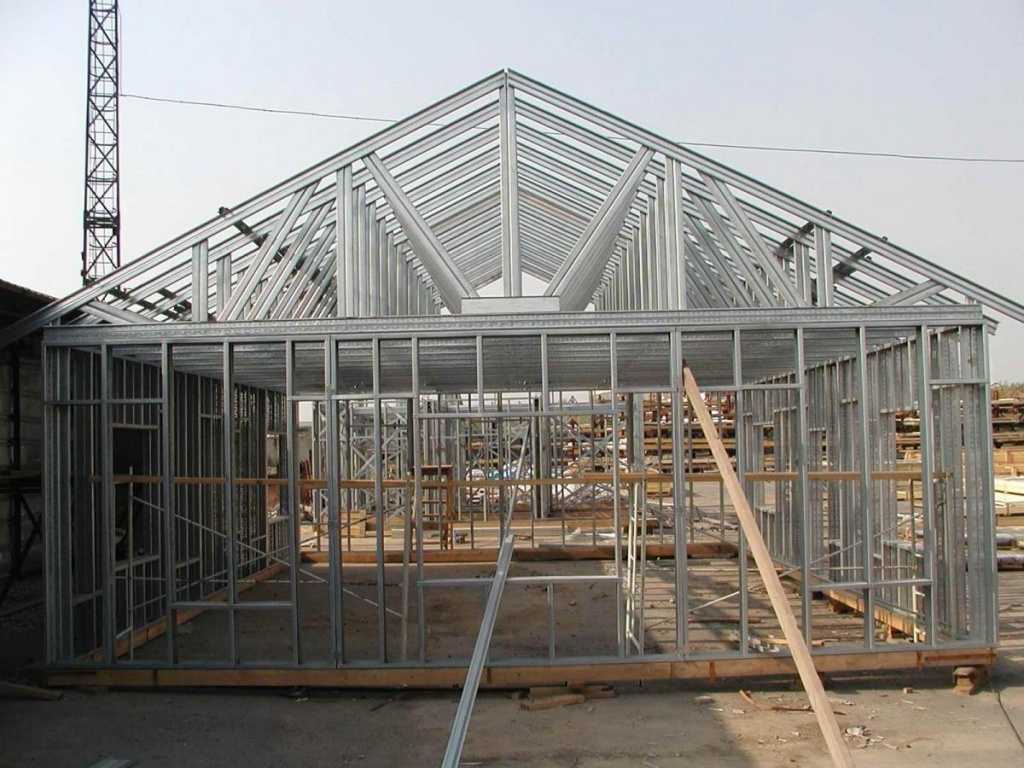

Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять. Каркас из металла для здания

Преимущества построек из металлокаркаса:

  • Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы – достаточно трудоемкая операция, и стоит недешево.
  • Высокая скорость возведения металлокаркасной постройки. Использование профильной для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.
  • Отсутствие так называемых “мокрых” процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
  • Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.

Дом из металлопрофиля: технология и этапы строительства

Первая стадия строительства – проектная, в которой разрабатывается весь план и необходимая документация.

Создание проектной документации

Следует отметить, что в любом случае – даже если планируется строительство своими руками – на стадии проектирования нужна помощь специалиста. Это связано с тем, что вся конструкция каркаса производится на одном заводе по заказанным размерам.

Существует три варианта действий:

  • самым дешевым считается вариант просто выбрать нужную позицию из каталога готовых проектов и заказать все нужные детали на заводе;
  • также можно внести некоторые изменения в уже готовый проект. Это будет несколько дороже, но позволит индивидуализировать свой будущий дом, подстроить под свои потребности;
  • заказ индивидуального проекта у специалистов является самым дорогим вариантом.

Говоря о последнем варианте, следует уточнить, что он предусматривает:

  • разработку фасада;
  • планы этажей и кровли;
  • подробные чертежи для каркаса;
  • иногда составляется 3-D модель будущего здания.

Выбор фундамента для каркасного дома из металлопрофиля

Строительство, конечно, начинается с установки фундамента. В его выборе основное значение имеют особенности земельного участка, геологическая активность, особенности грунта.

Для возведения каркасного дома из металлопрофиля своими руками оптимальны два варианта:

  • мелкозаглубленный ленточный фундамент;
  • свайно-ростверковый фундамент.

Первый тип используется в случае хорошего, прочного грунта. Он прекрасно ложится под одно- и двухэтажные здания из легких материалов.

Второй тип основания подходит для грунтов с неустойчивыми характеристиками, например, для пучинистых грунтов, отличающихся слабой прочностью.

Сборка конструкции дома

С завода элементы металлокаркасной конструкции поступают в пронумерованном виде. Это делает процесс возведения каркаса здания своими руками намного проще. Еще одно удобство при сборке – все детали имеют нужные размер и форму, и нет необходимости тратить время и силу на обрезку и подгонку.

Поставляемый комплект содержит:

  • различные профили каркаса с отверстиями для соединения и коммуникаций;
  • наборы креплений.

Это напоминает детскую игру конструктор: достаточно использовать инструкцию, устанавливать профили в соответствии с проектом и закреплять их соединительными элементами.

Важно: Желательнее выбирать Z-образное сечение для создания каркаса, в нем есть перфорация или специальные канавки. По-другому этот элемент называется «термопрофиль», он – самый рекомендуемый вариант в сфере частного жилого домостроительства, поскольку, благодаря своей конструкции, способен задерживать тепло

По-другому этот элемент называется «термопрофиль», он – самый рекомендуемый вариант в сфере частного жилого домостроительства, поскольку, благодаря своей конструкции, способен задерживать тепло.

Работы по утеплению и облицовке фасада

Обшивка каркаса – заключительный этап сборки.

Имеются 3 варианта работ по обшивке:

  1. Сборка конструкций своими руками.

С внешней стороны металлический каркас обшивается стекломагниевым или профилированным листом, на него же устанавливается наружная отделка.

Между стойками закладывается теплоизоляция: это может быть минеральная вата или экструдированный пенополистирол. Также можно использовать пенопласт – он на порядок дешевле. Стены обязательно необходимо пароизолировать изнутри и гидроизолировать снаружи.
С внутренней стороны покрывается обшивка из гипсокартона.

  1. Сэндвич-панели. Они производятся и окрашиваются в заданный цвет на заводе – это значительно ускоряет сборку дома. Одно из основных достоинств этих панелей в том, что они значительно снижают расходы на работы, поскольку являются и утеплителем, и элементом наружной отделки.

Другие достоинства панелей:

  • устойчивы к внешней среде, воздействиям высокой температуры и возгоранию;
  • обладают высокими теплоизоляционными свойствами;
  • экологичны и безопасны по отношению к человеку.
  1. Теплоблоки. Это достаточно сложный многослойный материал, «кирпичики», состоящие из слоев пористого керамзитного бетона, пенополистирола (пенопласта) марки 25 и облицовки из керамзитного бетона.

Теплоблоки высокотехнологичны – они создают теплоизоляцию и привлекательный фасад. Требование при возведении – ширина швов кладки между блоками может составлять не больше 5 мм, потому вместо обычного раствора используют специальные растворы, клеи. Используется дополнительное армирование для упрочнения всей конструкции. Его выполняют сетками из проволочной арматуры в горизонтальных швах диаметром 3 мм.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

  • высота – 50-80 мм;
  • ширина – 150-300 мм;
  • толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

  • монтаже стропильной системы;
  • установке внутренних перегородок;
  • усилении стеновых прогонов;
  • сборке рамных элементов;
  • устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных

И при ответе на него важно понимать принципиальную разницу между этими двумя деталями

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

  • Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
  • Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
  • Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Утепление стен каркасного дома

Современные каркасные дома – практичное и надежное жилье с привлекательным внешним видом. Для тех, кто хочет построить комфортабельный дом за приемлемую цену, здание каркасной конструкции – оптимальное решение.

Нынешнее строительство выделяет два основных способа монтажа каркасных домов. Первый способ каркасно-панельный, когда дома, в виде готовых элементов собираются на заводе. Второй способ называется каркасно-рамочным, когда подготовка и сборка всех элементов осуществляется на стройплощадке. В разрезе стена каркасного дома состоит из множества слоев. Схематично от наружного к внутреннему они располагаются так:

  • Фасадная облицовка;
  • Мембрана ветрозащитная;
  • Каркас, заполненный утеплителем;
  • Слой пароизоляции;
  • Внутренняя обшивка.

В современном малоэтажном строительстве применяется в основном два типа каркасов – деревянные и металлические. Много столетий традиционным строительным материалом было дерево. Главным плюсом дерева является его доступность, довольно высокая прочность, простота обработки, низкая теплопроводность, небольшой вес. Металлический каркас изготавливается из тонкостенных легких стальных конструкций. Основой для него служат перфорированные стальные оцинкованные профили. Оцинковка продлевает срок службы таких конструкций до 100 лет.

Проекты каркасных домов

Количество проектов 858

  • 6 комнат
  • 3 санузла

Проект Дома Меркур

В избранное

  • 184² Общая площадь
  • 12 x 10м Площадь застройки

от 2 484 000 р. Срок возведения индивидуально

Проект 70-87A

В избранное

184² Общая площадь

от 2 484 000 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект AS-272-5

В избранное

136.6² Общая площадь

от 1 844 100 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект дома ДКп-1

В избранное

  • 144² Общая площадь
  • 9 x 8м Площадь застройки

от 1 944 000 р. Срок возведения индивидуально

5 комнат

Проект Дома Траст

В избранное

  • 100² Общая площадь
  • 7 x 8м Площадь застройки

от 660 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома П-40

В избранное

  • 196² Общая площадь
  • 14 x 9м Площадь застройки

от 2 697 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 3 санузла

Проект Дома Шале-2

В избранное

  • 417² Общая площадь
  • 13 x 14м Площадь застройки

от 3 544 500 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект дома №61

В избранное

  • 86² Общая площадь
  • 7 x 7м Площадь застройки

от 1 161 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Дома Премьер-2

В избранное

  • 114² Общая площадь
  • 8 x 8м Площадь застройки

от 937 088 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома ДОК-247 / Оскар

В избранное

  • 247.93² Общая площадь
  • 14 x 12м Площадь застройки

от 4 462 740 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Штутгарт

В избранное

  • 284² Общая площадь
  • 10 x 12м Площадь застройки

от 2 851 581 р. Срок возведения индивидуально

Проект 28-41

В избранное

231² Общая площадь

от 3 118 500 р. Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Дома Орион

В избранное

  • 104² Общая площадь
  • 8 x 8м Площадь застройки

от 1 404 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Raum M

В избранное

  • 91² Общая площадь
  • 11 x 6м Площадь застройки

от 2 097 000 р. Срок возведения индивидуально

Есть на выставке

  • 3 комнаты
  • 2 санузла

Проект Дома ДОК-124 «Престиж»

В избранное

  • 124.1² Общая площадь
  • 9 x 8м Площадь застройки

от 1 427 150 р. Срок возведения индивидуально

Есть на выставке

  • 4 комнаты
  • 2 санузла

Проект Дома Новорязанский

В избранное

  • 148² Общая площадь
  • 9 x 10м Площадь застройки

от 1 485 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 3 санузла

Проект Дома ДОК-187 / Шатель

В избранное

  • 187.9² Общая площадь
  • 17 x 8м Площадь застройки

от 3 382 200 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома ДОК-263 / Олимп

В избранное

  • 263.37² Общая площадь
  • 14 x 11м Площадь застройки

от 4 740 660 р. Срок возведения индивидуально

  • 7 комнат
  • 2 санузла

Проект Дома Дуглас

В избранное

  • 206² Общая площадь
  • 8 x 12м Площадь застройки

от 2 781 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Ярило

В избранное

  • 150.5² Общая площадь
  • 12 x 9м Площадь застройки

от 2 031 750 р. Срок возведения индивидуально

Смотреть все проекты

Построить в сжатые сроки недорогое и надежное жилье поможет металлический каркас для дома. Эти конструкции в основном применялись для возведения производственных и торговых зданий, по причине высокой теплопроводности материала. С появлением термопрофилей и разного типа утеплителей металлокаркасные дома составили существенную конкуренцию деревянным.


Дом из металлокаркаса может быть построен как в классическом, так и в стиле модерн или хай-тек Источник buscarfoto.com

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно

  1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
  2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
  3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
  4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций. Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают

Болты нормальной точности в этом отношении выигрывают

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Разновидности и устройство металлического каркаса

Существует несколько видов металлокаркаса, каждый из которых применяется в определенном направлении строительства:

1. Металлокаркасы для быстровозводимых конструкций.

Металлокаркасы широко применяются при строительстве быстровозводимых зданий, к которым относят склады, ангары, отдельно стоящие торговые павильоны и кафе. Такие каркасы, как правило, поставляются в виде набора стандартных деталей, имеющих удобные для складирования и транспортировки размеры. На месте из этих деталей достаточно просто монтируется основа нужного здания.

По способу монтажа сборные металлические каркасы классифицируют на стационарные и мобильные конструкции.

  • Стационарные. Конструкции, собираемые из деталей такого набора, прочны, надежны и долговечны. Так как их используют постоянно, то они капитально вмонтированы в фундамент. Детали каркаса изготовлены из качественного дорогого металла, имеющего длительный срок службы.
  • Мобильные. Устройство сборных металлических каркасов этого типа предполагает возможность их многократного монтажа и демонтажа, поэтому они должны легко собираться и разбираться. Детали этих конструкций достаточно легкие, компактные и устойчивые к внешним воздействиям. Такие каркасы оптимальны для летних кафе, садовых павильонов, временных беседок и т. д.

2. Несущие металлокаркасы зданий.

Каркас – это несущая основа любого здания. В современных строительных технологиях, как правило, используют металлический каркас, в основе устройства которого металлические вертикальные стойки и горизонтальные перекладины – ригели. Они присоединяются друг к другу при помощи сварки и болтов, в результате чего получаются поперечные рамы, к которым крепится система растяжек, придающая прочность возводимому зданию.

Вся конструкция из стоек и рам устанавливается на фундамент. Когда основа каркаса здания смонтирована, начинается монтаж кровельных и стеновых прогонов. Полностью готовый металлический каркас облицовывается кирпичом, железобетоном или другим подходящим материалом. Совершенно ясно, что от качества установки конструкции напрямую зависит прочность, надежность и долговечность всего здания.

3. Арматурные металлокаркасы.

Каркас из арматуры является основой любого железобетонного изделия. Арматура служит для усиления несущей способности элементов здания, повышения прочности и устойчивости к разного рода воздействиям. Материалом арматуры чаще всего бывает металл. От качества каркаса из арматуры зависит долговечность возводимого здания.

По устройству металлические армокаркасы бывают сварными, линейными или объемными.

  • Сварные. Продольно и поперечно направленные стержни металлической арматуры в местах пересечения между собой свариваются, образуя жесткий каркас, впоследствии заливаемый бетоном.
  • Линейные. Их используют для армирования стен, потолков, стяжек для полов. Поверхности, армированные такими каркасами, необязательно должны быть плоскими. Часто это изогнутые, цилиндрические и прочие элементы с малой площадью поперечного сечения.
  • Объемные. Это полностью трехразмерные конструкции. Формируются они из предварительно изготовленных металлических решеток.

4. Металлокаркасы для лестничных пролетов.

Такое исполнение лестницы отличается прочностью и долговечностью. Как правило, сначала конструкция монтируется, затем ее облицовывают. В качестве облицовки используют разнообразный материал: металл, дерево, камень и т. д.

Металлический каркас не только придает лестнице прочность и долговечность, но и часто является оригинальным дизайнерским ходом.

5. Интерьерные металлокаркасы.

Чаще всего – это металлические каркасы мебели. Скамейки, стулья, столы, кровати и т. д. Плюсом такой мебели является ее долговечность. Изделия, основой которых является металлокаркас, более устойчивы к внешним воздействиям и способно выдержать большие нагрузки.

В массе своей такая мебель не отличается изысканным дизайном. Она находит применение в служебных помещениях. Однако некоторые образцы на основе металлического каркаса, разработанные профессиональными дизайнерами по индивидуальному заказу, могут быть уникальными объектами, способными украсить любой интерьер.

Устройство металлических каркасов также нашло широкое применение в промышленном строительстве. Их применяют при возведении перегородок, сборных потолков и полов. Каркасные конструкции незаменимы при сооружении спортивных и зрелищных арен, оформлении спектаклей и перформанса.

Как рассчитать необходимое количество материалов

Поэтому начнем с рассмотрения алгоритма расчетов материала.

Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.

Сюда входит вес:

  • Самого каркаса.
  • Перекрытий.
  • Обшивочного материала.
  • Мебели и оборудования, находящихся в доме.

Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.

Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.

Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.

Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.

Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.

На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.

В итоге получают комплект готовых рабочих чертежей.

В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.

Сборка дома на каркасе из профильной трубы: конструкция дома из металлокаркаса и не только

Дома из металлокаркаса обладают сложной конструкцией. Каркас из металлического профиля подходит для постройки как жилых так и не жилых объектов.

Металлокаркасные здания состоят из таких элементов:

  1. Фундамента. Металлический каркас можно ставить без предварительного возведения фундамента при возведении конструкций, которые можно передвигать из одного места в другое — например, парниковых помещений, теплиц. В подобной ситуации в расчёт каркаса строители вносят определённые изменения;
  2. Каркасной конструкции из профильных трубок. При установке каркасной конструкции коттеджа и иного жилого помещения строители пользуются профильными трубками, квадратное сечение которых равно 100×100 мм или 60×60 мм. Для того чтобы расчёт каркаса — определение размеров трубок — был более точным, рабочие пользуются калькулятором профильной трубки;
  3. Внутренней отделки. Подобную отделку каркасного дома делают из шпунтованной доски, ширина которой равна 40–60 мм — она сделана из хвойных деревьев. При этом доски обрабатывают антисептиком и антипиретиком — веществом, которое снижает горючесть деревянного покрытия;
  4. Чернового пола — доски, которая уложена сверху профильных трубок. Затем, черновой пол покрывают специальным напольным покрытием;
  5. Утеплителя. Чаще используют такой утеплитель для каркасного дома как экструдированный пенополистирол, толщина которого равна 60–100 мм. Сами стойку каркаса отдельно изолируют полосками из пеноизола;
  6. Внешней отделки. При внешней отделке дома строители пользуются штукатуркой для фасада, сайдингом и др.;
  7. Крыши из профильной трубки, которая считается и отдельной домовой конструкцией, и деталью каркаса.

  • LiveJournal
  • Blogger

Каркас крыши тоже выполняется из профильной трубки

Расчёт нагрузки на профильную трубу делают с учётом того, какой материал используют для кровли дома: самая лёгкая кровля имеет самый большой угол — при этом монтажники пользуются самыми тонкими трубками. Каркас из металлического профиля очень быстро возводится опытными работниками.

Этапы возведения каркасного дома

При возведении дома из металлокаркаса строители выполняют такие действия:

сначала рабочие ставят 1 из 2 видов фундамента: капитальный — на бетоне или некапитальный (на платформе).

Каркасные дома из металлопрофиля, которые имеют некапитальный фундамент, считаются транспортируемыми – их можно с лёгкостью перевозить из одного места в другое;

после возведения фундамента строители устанавливают каркас дома.

Если при сооружении дома будущий владелец частного дома пользуется заводским каркасом, то в подобной ситуации делается сборка коттеджа и иного жилого помещения на основе готовой каркасной конструкции. В этом случае домовладельцы не сваривают винтовые соединения.

Если будущий домовладелец делает каркас дома своими руками, то в подобной ситуации он проверяет качество сварных соединений — каркасной «ахиллесовой пяты».

Установка металлического каркаса делается «снизу вверх». В подобной ситуации рабочие сначала ставят несколько стоек и колонн, а потом их соединяют тонкими трубками, и укрепляют раскосом.

Далее, строители покрывают каркас кровельным материалом – делается утепление каркасной конструкции и её отделка.

После завершения установки каркасной конструкции, рабочие приступают к отделке дома изнутри.

Проведение электропроводки в каркасном доме

Укладка электропроводки в каркасном доме считается непростым делом. В подобных зданиях электрики ставят открытую или скрытую проводку.

Открытую проводку в каркасном коттедже и ином жилом помещении ставят таким же образом, как и в обычном доме. А вот скрытая электропроводка имеет свои особенности.

  • LiveJournal
  • Blogger

Проводку в доме лучше доверить электрику

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
