Греющий кабель как теплый пол: преимущества и недостатки

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам

Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды

Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

1. Снимите изоляцию.
2. Расплетите оплетку.
3. Удалите уголок.
4. Подготовьте уплотнительную муфту.
5. Выполните обсадку муфты, используя фен.
6. Склейте концы муфты.
7. Наденьте колпачок.
8. Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

1. Закрепите кабель на трубе.
2. Приклейте алюминиевую ленту или установите хомуты.
3. Установите теплоизоляцию.
4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Резистивные греющие кабели

Особенность работы резистивных конструкций — максимальная сила тока и повышенное сопротивление и чем больше сопротивление, тем больше тепла выделится.

Кабель состоит из тонких металлических жил, изготовленных из материала с большим электрическим сопротивлением. Кабель бывает с одной либо двумя жилами, соответственно одно- или двухжильный. Жилы окружены диэлектрическим материалом – изоляцией, которая устойчива к высоким температурам. Для снижения влияния электромагнитных полей кабель имеет металлическую оплётку, которая также защищает его от механических повреждений. Вся эта конструкция кабеля заключена в герметичную оболочку из термостойких полимерных материалов.

Дешёвые модели кабеля могут не иметь металлическую оплётку.

Одножильные конструкции необходимо подсоединять к сети с обоих концов. Поэтому его удобно использовать в замкнутой трассе, закольцевав. Если это невозможно, то с одножильным кабелем укладывается вместе дополнительный питающий провод.

Сфера применения — водосточные трубы, кровли, тёплый пол.

В двухжильных кабелях одна линия отвечает за нагрев, второй провод обеспечивает электропитание, поэтому его подключают к электропитанию с одной стороны. Это расширяет сферу его применения, но и значительно увеличивает стоимость.

Изделие резистивного типа не предусматривает автоматическую регулировку мощности. Чтобы повысить производительность, применяют управляющую аппаратуру, чаще — термостат и датчики.

Сенсоры передают информацию о состоянии рабочей среды: воздуха, жидкости, грунта, технологической смеси (бетона). Термостат включает и выключает резистивные провода в зависимости от температуры.

Одножильные конструкции нельзя использовать для внутренней прокладки. Близкое расположение или сдваивание проводов ведет к перегреву. Двужильные конструкции используют в системах водоснабжения, в том числе, внутри труб. Когда прокладывают магистраль, покупают тройники и уплотнители.

Недостатки:

• существует большой риск перегрева в отдельных местах из-за одинаковой мощности нагрева по всей длине;
• одинаковая мощность по всей длине;
• фиксированная длина изделия, нельзя отрезать или нарастить;
• если отдельный участок вышел из строя, необходимо полностью менять весь кабель.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.

Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.

Сравнение основных характеристик теплых полов — инфракрасного, кабельного и матов

Критерии	Кабельный теплый пол	Нагревательные маты	Инфракрасный пленочный теплый пол
Стоимость	Доступная	Средняя	Выше средней
Сложность монтажа	Сложный монтаж, требующий точного расчета шага укладки и заливки бетонной стяжки	Средняя сложность монтажа благодаря изначальному размещению кабеля на подложке	Простой  и быстрый монтаж
Экономичность	Средняя	Средняя	Высокая благодаря применению для нагрева инфракрасного излучения
Инерционность нагрева	Высокая, на прогрев толстого слоя бетонной стяжки требуется несколько часов, однако так же долго она продолжает отдавать тепло и после выключения	Средняя из-за меньшей толщины стяжки или клеевого слоя	Практически отсутствует, пол начинает работать на полной мощности через несколько минут после включения
Ремонтопригодность	Не подлежит ремонту	Не подлежит ремонту	Высокая ремонтопригодность, допускается замена отдельных поврежденных участков пленки
Долговечность	До 50 лет	До 25-30 лет	15-20 лет

Что такое греющий кабель. Типы кабеля

Внутри конструкции греющего кабеля находится металлический провод. При включении питания электрическая энергия преобразуется в тепло, которое совершает полезную работу при этом кабель нагревается.

Когда выбирают греющий кабель, ориентируются на основные характеристики:

• назначение;
• предельную мощность (от параметра зависит теплоотдача);
• сопротивление защитной оплетки;
• тип: резистивный или саморегулирующийся кабель;
• конструкцию: провод с одной или несколькими жилами;
• длину и рекомендации о разрезании.

Выделяют два типа греющих кабелей по принципу работы: резистивный и саморегулирующийся.

Как выбрать греющий кабель?

Стоит учесть следующие факторы, чтобы избежать ошибок, выбирая тепловой элемент.

Сложности при проведении

Многие думают, что такие проводники – нерациональный выбор. Монтаж и эксплуатация будут слишком дорогими, поэтому не окупят себя. Но в некоторых ситуациях это жизненная необходимость, вне зависимости от существующих сложностей.

1. У владельцев частных домов, которые заинтересованы в обогреве трубопроводов.

Для систем водоснабжения и канализации, чтобы греть кровлю. Монтаж систем осуществляется там, где появляется больше всего воды. Благодаря этому кровля останется сухой, появится возможность обустроить «тёплый пол».

1. Здания коммерческого назначения. Особенно, когда необходимо разработать систему пожаротушения.
2. Промышленность, если работа связана с опасными условиями, когда используется водопроводный вид оборудования.

Дополнительные советы по выбору

Есть несколько особенностей, которые надо учитывать потребителям:

• Питание подводится к двум концам. Только в этом случае водопровод работает нормально.
• Создание сильного магнитного поля во время работы. Рядом с ним нельзя находиться долгое время, иначе здоровье человека ухудшается.
• Зато показатели мощности высокие.
• Гибкость, которой отличается любой термопровод.
• Стоимость остаётся относительно невысокой.
• Высокие показатели эксплуатации. При соблюдении всех требований срок службы составит несколько десятков лет. Даже если это внутренний вид изделий.

Но длина у такой продукции строгая, ограниченная. Ещё один серьёзный недостаток – невозможность проведения качественного ремонта без серьёзных трудозатрат. Тем более – локального. Наконец, обязательно применение терморегуляторов, без которых температура не меняется.

У саморегулирующихся греющих кабелей положительных сторон гораздо больше:

Увеличенный срок эксплуатации до 40 лет.
Не нужно применять температурные датчики. В том числе – когда имеется пластиковый вид моделей.
Матрица прекращает работу модуля, если температура – 85 градусов и выше.
Плотный монтаж в трубе благодаря плоской форме.
Лёгкое разрезание.
Отсутствие требований по дополнительному обслуживанию.
Повреждения не появляются даже из-за перехлёста.
Простая регулировка, которую можно выполнить самостоятельно.
Потребляемой энергии не так много.
Кабель способен пережить любые колебания в окружающей среде.
Надёжность

Это особенно важно тем, у кого есть дача.

Только саморегулирующие греющие кабеля подходят, если у трубопроводов всё время меняется показатель температуры. Энергетическая эффективность систем увеличивается, если с самого начала правильно выбрать изоляционные материалы. При обмотке заранее уточняют, до каких пределов материал допускает изгиб. Это позволит нагревать всё качественно.

Отдельно покупателям нужно узнавать о том, требует ли система дополнительного утепления. В зависимости от длины, теплопотери труб подбирают подходящий проводник.

Может быть интересно

Как проверить греющий кабель?

Существует два основных способа для решения данной проблемы:

• Замеры цепи на сопротивление в случае с резистивным кабелем. Отдельно проверяют цепь изоляции.
• Саморегулирующий нагревательный провод проверяют, подключив обогревательную систему к электрической цепи.

Особенности теплых полов

Еще немаловажное преимущество теплых полов, это несколько режимов его работы:

как основной обогрев

как дополнительный, только в качестве комфортного тепла

При наличии такого обогрева во влажных помещениях, в ванной комнате, вы надежно будете защищены от образования плесени и грибка.

А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.

Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели

Сюда можно включить:

шкафы

холодильник

стиральную машинку

саму ванную

Также не забывайте про минимальные отступы от стен.

Не забывайте, что укладывать электрические полы непосредственно на деревянное основание нельзя.

Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.

Если нет аквапанелей, можно использовать асбестовую плиту.

Сравнение, в чем отличия

Нагревательный кабель проявляет большую эффективность в вопросе обогрева помещений по сравнению с матами. Главные отличия проявляются в способе укладки и поднятии уровня пола. Сравнивая маты и кабели, первые не нуждаются в большой толщине над собой и, как правило, их встраивают в слой плиточного клея. Это позволит им быстрее прогревать поверхность пола.

Кабель заливается слоем раствора, толщина которого может варьировать от 3 до 5 сантиметров. Маты закрепляются змейкой на капроновой сетке с фиксированным шагом. Кабель позволит самостоятельно выбрать шаг укладки, что позволит применять его в холодных помещениях и путем уменьшения шага укладки в качестве основного отопления.

Вид теплого пола	Преимущества	Недостатки
Маты	Толщина от 3 до 4 миллиметров; удобные при монтаже; быстрое прогревание пола за счет близкого расположения к поверхности.	Высокая стоимость; не может прогреть холодные и большие помещения.
Кабель	Приемлемая цена; возможность прогрева больших и холодных помещений, применяя его в качестве основного отопления.	Долгий процесс нагревания поверхности пола из-за расположения на большой глубине; минимальный слой раствора 3 см; сложности при монтаже.

Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

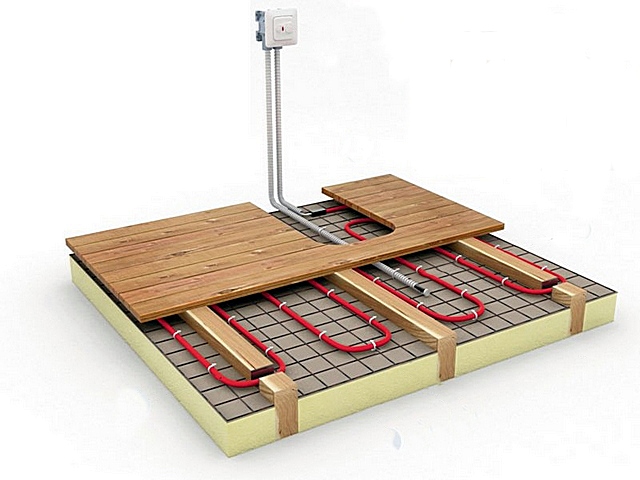

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.

Для чего нужен электрический теплый пол

Более всего электрический теплый пол подходит для создания комфортной температуры напольного чистового покрытия в помещениях, где это в первую очередь необходимо – в санузлах и ванных комнатах, на кухнях, в коридорах, в детских комнатах и спальнях.

Такая высокая температура теплого пола приведет к тому, что все жильцы очень быстро привыкнут к повышенной температуре напольного покрытия, ноги будут постоянно в тепле.

Стоит только где-то возникнуть сквозняку или человек выйдет на холодный пол, простуда будет обеспечена. Высокая температура теплого пола снижает естественный иммунитет человека и ведет к заболеваниям.

Преимущества системы теплого пола

Электрические теплые полы выбирают в случае:

1. Холодного напольного покрытия. Керамическая плитка — удобный, красивый материал, но холодный. Теплый пол успешно нивелирует этот недостаток.
2. Санитарные помещения с повышенной влажностью. В ванных, туалетах теплый пол обеспечивает сухость и комфорт.
3. Небольших помещений с невозможностью монтажа центрального отопления — прихожих, гардеробных комнатах.
4. Отсутствия какого-либо другого отопления на дачах, коттеджах, или для резервного обогрева.

Греющий кабель для пола имеет высокий коэффициент полезного действия, преобразуя почти всю электроэнергию в тепло. А правильный монтаж с использованием теплоизоляции нижнего слоя сводит потери практически к нулю.

Электрические полы можно оборудовать запрограммировать на оптимальный режим работы. Для этого применяют электронный терморегулятор. Так электроэнергия расходуется максимально эффективно, нагревая полы в нужное время суток (например, когда домочадцы пришли с работы) или (при двойных тарифах на электричество) потребляя ее в период меньшей цены.

Нагрев поверхности пола создает равномерную температуру во всем помещении, что обеспечивает комфорт и отсутствие сквозняков.

Монтаж теплого пола производится под любой вид покрытия (дерево, линолеум, ламинат), доступен для домашних умельцев — стоит только немного ознакомиться с устройством и принципом действия этого полезного девайса. А просмотр пошаговых фото поможет справиться даже новичку.

Принцип действия

Греющим элементом теплого пола является кабель. Он бывает одно- и двухжильным. Двухжильная конструкция может состоять из одного нагревающего, а другого питающего кабеля или обоих нагревающих.

Кроме того существуют саморегулирующиеся модели, которые нагреваются до нужной температуры, а затем прекращают нагрев (и потребление энергии) — при достижении определенной отметки. Они существенно дороже, но экономнее и безопаснее.

Впрочем, правильный монтаж обеспечит пожаробезопасность любой системе. Главное, чтобы кабель для обогрева полов был соответствующей мощности. Удельное тепловыделение от 17 до 21 Вт/м обеспечит достаточный нагрев пола без опасности для любого декоративного покрытия.

Заливка стяжки

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке.

Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т. к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется.

После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки

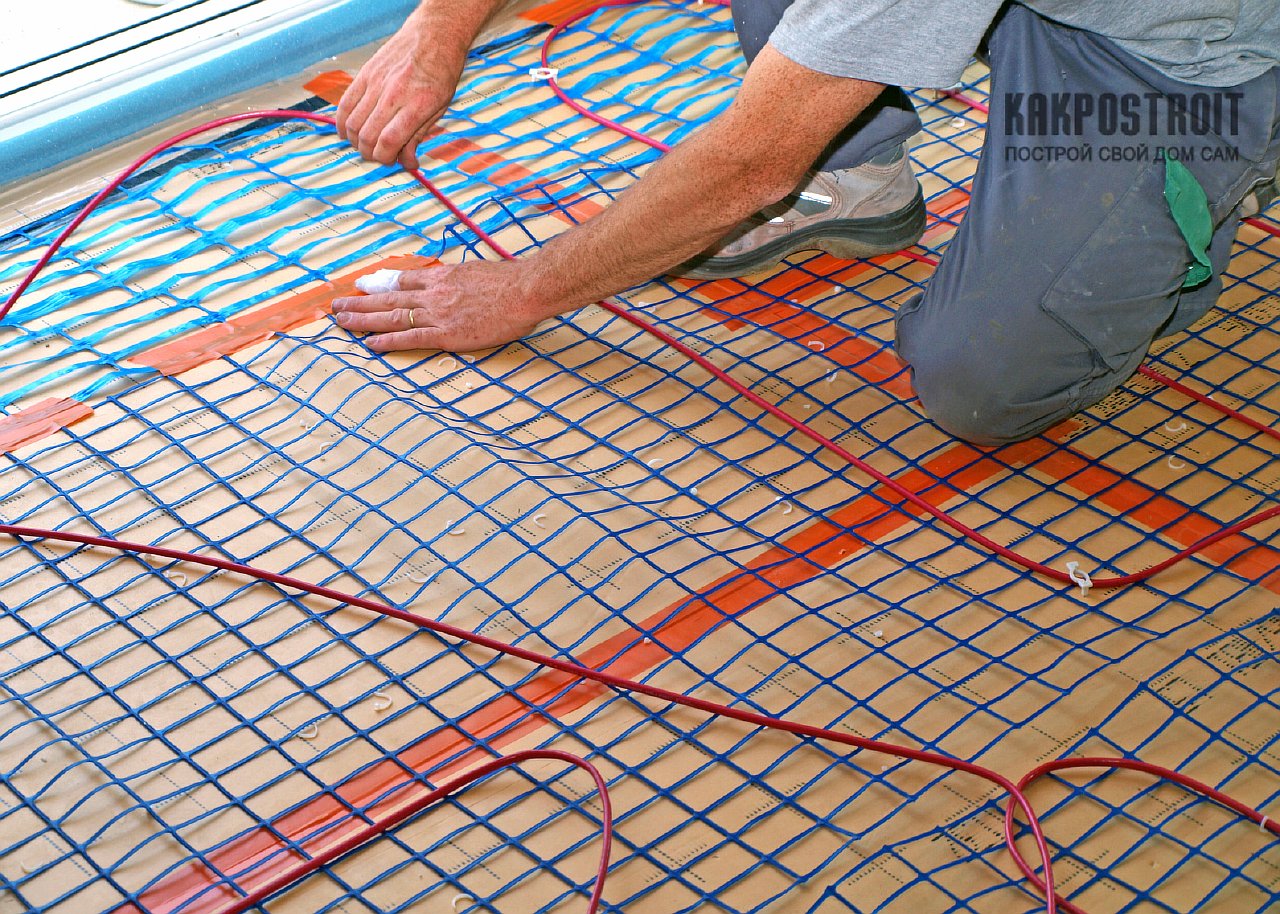

Теплый пол нагревательные маты

Если провести аналогию между матами и кабелем, то первый вариант нуждается в минимальной толщине над собой. В большинстве случаев они могут быть установлены в слой плиточного клея. Маты представляют собой специальный резистивный кабель, который укладывается на полипропиленовую сетку.

При установке теплопотери в плиту перекрытия будут понижены за счет того, что они ставятся близко к покрытию пола. Такая особенность имеет и негативную сторону. Пол будет быстро прогреваться, но тем временем и быстро остывать, чего не происходит при выборе кабеля.

В отличие от теплого пола специализированного кабеля маты не нуждаются в сложном монтаже ввиду отсутствия требований в устройстве цементно-песчаной стяжки и теплоизоляции.

После установки уровень пола будет поднят на 1-2 сантиметра. Так как кабель уже закреплен на сетке, нет никакой необходимости в проведении расчетов шагов укладки. Все, что потребуется, так это определиться с площадью и выбрать наиболее оптимальный комплект.

Этот теплый пол не подходит для полноценного отопления коттеджей либо больших помещений. Оптимально их использовать при создании дополнительного обогрева полов и подведения их к более комфортной температуре.

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.

Теплый пол нагревательный кабель

Его часто применяют с целью обустройства основного, либо дополнительного обогрева в помещении. Кабель монтируется на черновой пол, после чего сверху заливается цементным раствором. На стяжку укладывается напольное покрытие.

По сравнению с матами он обладает более высокими показателями по мощности. Благодаря этому способен обеспечить сильный прогрев и является идеальным вариантом для любого помещения, где наблюдаются высокие потери тепла.

Такой теплый пол можно использовать и во влажных помещениях, благодаря чему исчезает риск возникновения грибков и плесени, а также понижается общий уровень влажности воздуха.

Его применяют не только для обогрева помещений, но и с другими целями. Например, при необходимости удаления образовавшейся наледи с крыльца, дорожек и ступенек. Для выполнения таких функций он должен быть уложен в бетонную стяжку.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

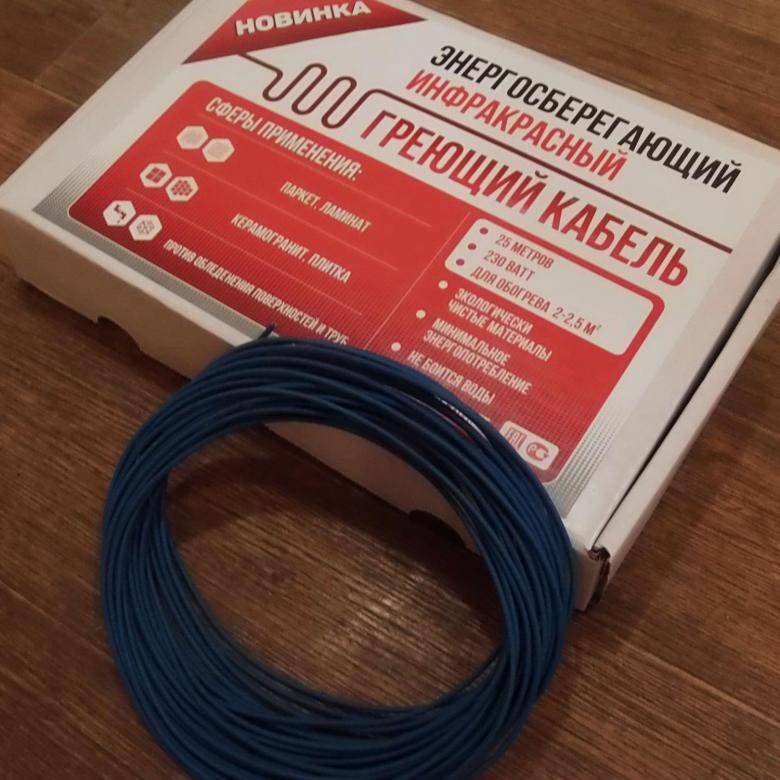

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

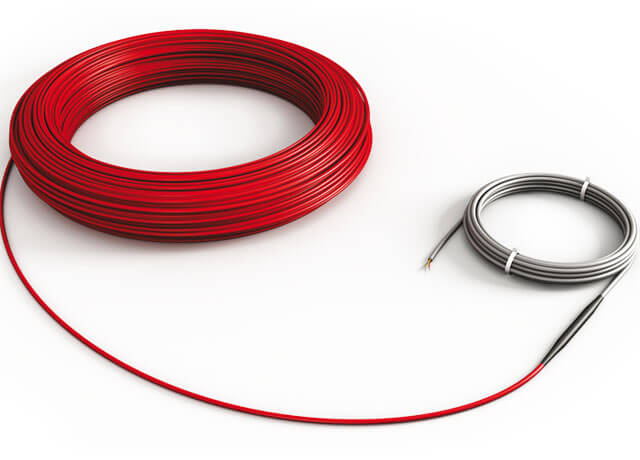

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее “жарит” холодный пол и “еле греет” уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия – более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Нагревательный кабель – принцип работы и применение

Преимущества и недостатки определяют сферу применения данных видов продукции:

1. Обогрев различных резервуаров, чтобы избежать переохлаждения.
2. Подпочвенный обогрев теплиц.
3. Растапливание снега и льда, которые могут образовываться на фасадах и подъездах у различных зданий.
4. Подогрев бетона. Часто такие кабели могут выполнять роль арматуры.
5. Создание тёплых полов. Отдельная широкая сфера применения, которая заслуживает дополнительного рассмотрения.
6. Предотвращение замерзания у труб.

Принцип работы описывается достаточно просто. Когда электрический ток проходит по какому-либо проводнику, то неизбежно образуется тепло. Количество этой энергии прямо пропорционально электрическому сопротивлению самого проводника.

В основу работы резистивных кабелей легло именно данное правило.

По сути, любой греющий электрокабель – тонкие металлические жилы. При их изготовлении применяют материалы с максимальным сопротивлением. При этом сами жилы обладают небольшой толщиной. Конструкция строится на одной жиле, либо сразу на двух.

Жилы кабеля окружены материалами, которые не пропускают электричество, это необходимо для соблюдения норм безопасности. Такая диэлектрическая конструкция получила название изоляции. Материалы в этом случае обладают ещё сопротивлением к повышенным температурам.

В металлическую оплётку кабели помещают, чтобы снизить отрицательное влияние электромагнитных полей, которые появляются вокруг изделий. Благодаря этому усиливается и механическое сопротивление различным повреждениям.

Весь кабель самогреющий помещается в единую оболочку, которая обеспечивает целостность и герметичность.

Какой теплый пол лучше – сравнительная характеристика

В таблице сведены основные параметры для сравнительного анализа.

Показатель	Водяной пол	Электрический пол
Кабельный	Кабельный в матах	Пленочный	Стержневой
Тип обогрева	Конвекция	Тепловое излучение
Время прогрева, мин.	30-60	20-30	20-30	5-10	10-15
Устойчивость к перегреву	–	+	+	+	–
Доп. оборудование	котел	–	–	–	–
Ограничения по установке
– на балконе/ лоджии	–	+	+	–	–
– в частном доме/на даче	+	+	+	+	+
– в квартире	– (требуется разрешение)	+	+	+	+
Мощность на 1 м.кв.	Зависит от мощности котла	180-220 Вт	180-220 Вт	25-45 Вт	25-50 Вт
Питание/ топливо	Газ, твердое топливо, электри -чество	Электроэнергия
Метод монтажа	Мокрые работы	Мокрые работы	Мокрые работы	Сухие работы	Мокрые работы
Возможность демонтажа и повторного использования	–	–	–	+	–
Ограничения в установки		Не устанавливается под мебель и другие низкостоящие предметы
Установка в большом помещении	+	(за счет стоимости электроэнергии)
–	–	–	–
Инерционность системы	высокая	средняя	средняя	высокая	низкая
Возможность регулировки температуры	–	+	+	+	+
Ремонто -пригодность	–	–	–	+	–
Требуется демонтаж всего пола	Проще благодаря отсутствию стяжки	Демонтаж
Влияние на высоту стен	до 150 мм	50-80 мм	30-50 мм	5-10 мм	20-30 мм
Вес системы теплый пол на 1 м.кв. площади	200 кг	30 кг	30 кг	2 кг	30 кг
Скорость монтажа	4-7 дней	1-2 дня	1 день	1 день	1 день
Время до начала эксплуатации	7 дней	7 дней	7 дней	1 день	28 дней
Первоначальные вложения	низкие	низкие	средние	высокие	очень высокие
Эксплуата -ционные затраты	высокие	очень высокие	очень высокие	высокие	средние
Экономичность по сравнению с радиаторным отоплением	до 25%	до 50%	до 50%	до 70%	до 80%
Монтаж в помещении с высокой влажностью (в ванной, в бане)	+	Возможно с оговорками	Не рекоменд -уется	+
Совместимость с напольными покрытиями
– натуральная древесина (половая доска, паркет)	–	–	–	–	+
– ламинат	+	+	+	+	+
– линолеум	+	+	+	+	+
– плитка/ керамогранит	+	+	+	+	+
– ковролин	+	–	–	+	+
Излучение	нет	электромагнитное	инфракрасное
Популярные/ известные бренды	–	–	Devi, Теплолюкс	CalorIQue, Devi, K-Techno -logies (ТМ Caleo)	K-Techno -logies (ТМ Unimat), Felix (ТМ Excel)
Цена, руб/м.кв (средний диапазон)	200-500	400-900	700-2000	1350-1700	1500-2685
Расчетный срок службы, лет	10	15-20	15-20	до 50	до 50

Материал подготовлен для сайта www.moydomik.net

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию.

Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку.

Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Подключение

По типовой схеме подключения питающее напряжение 220 В подводится напрямую от распределительной
коробки к подрозетнику термостата. Термостат одновременно служит и регулятором, и выключателем.
Питающую ветку рекомендуется защитить УЗО на ток утечки 10-30 мА. Сечение кабеля выбирается исходя
из потребляемого теплым полом тока, если ток не указан, его не сложно рассчитать по закону Ома.

С подключением самого термостата не должно возникнуть сложностей даже у новичка, знакомого с
основами электромонтажа.

Один важный момент: так как термостат подключается к трем кабелям (ввод питания, выход питания на кабель, термодатчик),
в подрозетнике регулятора будет, мягко говоря, тесновато. Поэтому нужно позаботиться об удобстве
подключения заранее: подрозетник следует брать максимально доступной глубины, подводящий питание
кабель нужно подобрать потоньше (но чтобы выдержал расчетный ток), в идеале 1,5 мм2 (вполне
держит 3,5 кВт). Также не будет лишним позаботиться о подвижности всех кабелей, если модуль устанавливается
в гипсокартон, чтобы была возможность вытолкнуть лишнюю длинну провода из подрозетника.

При первом опыте установки термостата придется повозиться, не стоит рассчитывать на быстрый исход! Ну а мы
на этой ноте закончим нашу публикацию.
