Как установить счетчик на воду и что нужно знать

Необходимые комплектующие

Чтобы без проблем установить счётчик воды своими руками нужно следовать определённой схеме. Но в первую очередь, нужно подготовить необходимые комплектующие и разобраться в их предназначении.

Запорный кран – устройство для перекрывания вводной трубы в случае поломки. В большинстве случаев используют устройство шарового типа из латуни. Если водопровод выполнен из пластиковых труб, то соответственно устанавливают пластиковое устройство

Большую важность имеет качество крана, чтобы он не вышел из строя и не устроил в доме потоп.
Очистительный фильтр, который оснащается металлической сеточкой, предотвращающей, попадание в систему крупного мусора. Обычно фильтры изготовляются прямыми или косыми и нуждаются в регулярной очистке в процессе эксплуатации.
Обратный клапан, основным предназначением которого является предотвращение обратного хода механизма счётчика в случае внезапного исчезновения подачи воды

Это происходит если краны в квартире открыты, и воздух начинает проникать в систему водопровода.
Непосредственно прибор контроля объёмов подаваемой воды – водомер.

Важно помнить, что в процессе монтажа счётчика патрубок слива воды с фильтра должен направляться вниз, если водомер располагается горизонтально либо в сторону при вертикальной установке прибора. Это обусловлено тем, что при чистке фильтра вода будет направлена в другую сторону от счётчика и не зальёт прибор

Прием в эксплуатацию

После того как расходомер будет установлен, необходимо проверить трубопровод на наличие протечек. Если их нет, то нужно незамедлительно связаться с водоканалом и узнать, когда придет инспектор для опломбирования прибора. До того момента пока не будет стоять пломба, вода насчитывается по старому тарифу. Схема опломбировки счетчика воды выглядит очень просто.

Инспектору на опломбирование дается всего три рабочих дня. Для проведения процедуры понадобится акт о проверки водомера и технический паспорт. Нет потребности в предоставлении каких-либо документов о том, что монтаж провели соответствующие специалисты. Поэтому не стоит переживать, если эта работа была проведена самостоятельно.

При пломбировании инспектор составляет акт ввода расходомера в эксплуатацию, в котором указывается начальные показания. По окончанию процедуры сотрудник водоканала предоставляет договор по обслуживанию. Его нужно тщательно изучить, так как известны случаи мошенничества. Так в нем может быть прописана абонентская плата за обслуживание, а также информация о том, что потребитель обязан периодически предоставлять водомер на проверку за свой счет.

Виды устройств и их описание

Существует четыре конструкционных типа счетчиков воды:

  1. Тахометрические. Это самые распространенные бытовые приборы, работающие на механическом принципе. Тахометрические счетчики делят на сухие и мокрые. Первые работают с помощью магнитного взаимодействия крыльчатки и счетного механизма. Приборы второй группы используют механический контакт, из-за чего счетный механизм погружен в воду. Из-за этого он быстро выходит из строя, поэтому сегодня мокрые конструкции практически не используются.
  2. Вихревые. Работают по принципу считывания параметров вихревой дорожки, образовавшейся в водном потоке при огибании препятствия. Отличаются высокой точностью, но способны работать только с чистой водой.
  3. Электромагнитные. Другое название этих счетчиков — индукционные. Они определяют параметры электрического поля, изменяющегося при передвижении водного потока. Дают очень точные показания, но используются только в промышленности.
  4. Ультразвуковые. Это универсальные приборы, способные работать в любой среде. Они измеряют параметры акустических высокочастотных колебаний в потоке воды. Единственный вид счетчиков, который можно устанавливать на поверхности трубы, не разрывая ее для выполнения монтажа.

Сегодня популярность набирают счетчики с импульсным выходом. Их конструкция отличается от обычных тахиметрических моделей присутствием специальных герконовых элементов на лопастях крыльчатки.

При вращении в магнитном поле герконы подают импульсные сигналы, позволяющие определять количество воды путем считывания их количества. Для этого из корпуса прибора выходит провод.

Такие устройства подают сведения о расходе воды прямо в управляющую компанию, упрощая контроль за показаниями приборов. Подробнее о видах счетчиков воды читайте тут.

Установка пломбы и техническая документация

После того как вы установили узел учёта, проверили исправность его работы, возникает вопрос, как правильно опломбировать счетчик на воду? Следует выяснить, кто этим занимается, возможно ли самому поставить пломбу.

Доверить установку пломбы стоит специально обученным людям: представителям водоканала или управляющей компанией. Для этого необходимо подать заявку на прием прибора учёта.

Не медлите с заявлением, несмотря на установленный счетчик, расход воды всё равно до официальной регистрации будет определяться по максимуму.

И платить по счетчику вы сможете только после завершения процедуры официальной опломбировки. Информация о том, как это правильно делать, подробно изложена в другой нашей статье.

Установка пломбы – бесплатная процедура. Не стоит устанавливать её самому, всё равно придется вызывать представителя управляющей компании.

В течении некоторого времени, обычно от трёх до пяти дней, по вашей заявке направляется представитель местного управления. Для нормального рабочего контакта с ним при себя у вас должен быть акт поверки и паспорт счетчика.

В обязанности специалиста входит проверка правильности порядка установки водомерного узла и всех его компонентов, также проверяется целостность элементов узла.

Представитель водоканала не имеет права контролировать квалификацию человека устанавливающего прибор учета.

После проверки и опломбирование узла (своей пломбой) инспектор составит акт ввода в эксплуатацию, куда впишет начальные показания счетчика и предоставит вам договор по обслуживанию.

После внимательного прочтения договора, убедившись что вас всё устраивает, ставьте свою подпись.

После подписания договора вы начинаете платить за воду по счетчику. Из документов у хозяев должен остаться один экземпляр договора по обслуживанию и акт ввода счетчика в эксплуатацию.

Также необходимо оставить технический паспорт и свидетельство о поверке водомера. Технический паспорт понадобится сотруднику управляющей компании, лучше заранее сделать ксерокопию.

Бывают случаи когда требуется повторное пломбирование. К примеру, закончился срок службы приборов, полом одного из элементов узла, добавление нового элемента в систему.

Поэтому документы лучше хранить отдельно от остальных бумаг, чтобы в случае непредвиденной ситуации они были под рукой.

Принципы выбора прибора учета

Чтобы не сделать ошибку перед приобретением водомера, нужно учитывать класс точности прибора. От него зависит правильность замеров расхода воды, но при этом стоимость водомера будет выше.

Какой купить для ГВС?

Приобретая прибор для  ГВС, чаще всего выбор останавливают на тахометрических устройствах.

Для трубопровода диаметром от 50 до 200 мм применяют турбинные модели. Для более узкого сечения (до 40 мм) используют крыльчатые счетчики.

Советуем придерживаться следующих особенностей:

  • давление в устройстве от 16 атмосфер и более;
  • рабочий диапазон температуры нагрева с 5 до 150 градусов по Цельсию;
  • максимальная чувствительность приравнивается к среднечасовому прохождению объема воды;
  • допустимая погрешность не должна превышать 5%.

На заметку! На приборе учета должна стоять пломба изготовителя. В техническом паспорте ставят номер устройства, дату испытаний и штамп ОТК. Продавец добавляет к реквизитам сведения о дате продажи, печать продавца-магазина.

ITELMA WFW20.D110

По надежности и техническим характеристикам механических счетчиков на 1 месте ITELMA WFW20.D110 (совместный немецко-российский бренд).

Преимущества:

  • гарантия 6 лет;
  • доступность цены.

«ДекастМетроник» ВСКМ 90-15 ДГ

Крыльчатый водомер удобен на магистральных трубопроводах с низким расходом энергоносителя.

Достоинства:

  • гарантия 10 лет;
  • легко ремонтировать;
  • несложная конструкция.

Основной минус – нет монтажного крепежа для установки.

Zenner ETWI-N DN 15

Немецкая модель – один из лучших механических универсальных водомеров. В приборе использован многоструйный принцип действия.

Преимущества:

  • высокое качество сборки;
  • точность замера расхода;
  • есть функция передачи значений через Wi-Fi;
  • длительный срок – 12 лет.

Единственный недостаток цена выше средних значений за водомеры.

Рекомендуют принять во внимание индивидуальные особенности:

  • в каком состоянии находятся коммуникации;
  • примерный состав воды (жесткая или мягкая);
  • наличие средств на приобретение;
  • показатели нагрева воды, поступающей в систему.

Для оценки финансовых возможностей лучше уточнить в спец.организациях примерную стоимость установки оборудования. Монтаж водомера собственными силами хлопотное и ответственное мероприятие.

Какой купить для ХВС?

Основные характеристики прибора учета на холодную воду: температурный режим до 30 градусов Цельсия. Отличительная особенность от прибора на ГВ – межповерочный интервал. Разница будет в сроках поверки, обычно прибор учета на горячей воде требует более частой поверки.

Для водомера под холодную воду интервал 6 лет, горячую от 4 до 6. Высокие температуры изнашивают детали счетчика быстрее.

Отличается цвет корпуса, для холодной воды чаще ставят синие, под горячую воду необходим красный прибор учета. Учитывают диаметр трубопровода, возможны варианты от минимального (15 мм) до максимального – 20 мм.

Важно! При установке водомера придерживаются правила – на холодную трубу ставят счетчик, предназначенный для измерения расхода холодной жидкости. Для горячей воды ставить его нельзя!

Бетар СХВ15

По эксплуатационным способностям для холодной воды выделяют российский счетчик Бетар СХВ15. Вариантов установки три: вертикальная, горизонтальная или под углом. Допустимая температура жидкости +5….+40 градусов Цельсия, наибольшее давление 10 Бар.

Преимущества:

  • при гарантии 6 срок работы может достигать 18 лет;
  • низкая стоимость;
  • удобный в установке и эксплуатации.

НОРМА СВКМ-25Х

Преимущества:

  • латунный корпус с антикоррозионным покрытием;
  • компактен, удобен в монтаже;
  • есть магнитная защита от вмешательства в работу устройства;
  • импульсный выход.

Практика показывает, что лучше в квартиру или частное домовладение выбирать тахометрические модели. Они имеют оптимальное соотношение стоимости, качества, простоты в эксплуатации.

Пошаговая инструкция

При замене счетчика воды порядок действий следующий. Перед установкой счетчика на воду проверяется его комплектность. Следует убедиться, что старый счетчик был расположен в удобном месте для снятия показаний. К прибору должен быть обеспечен удобный подход. Счетное устройство должно хорошо освещаться естественным или искусственным светом.

Инструменты и материалы

Для качественного выполнения монтажных работ требуется подготовить инструменты и материалы. Сюда относятся:

  1. Новый водомер.
  2. Фильтр. Чтобы исключить попадание в прибор взвешенных в воде мелких частиц.
  3. Обратный клапан. Он необходим для исключения вращения счетчика в обратном направлении воздухом, при отключении подачи воды;
  4. Болгарка для зачистки металлических труб;
  5. Герметизирующие средства: пакля, силиконовые герметики, ФУМ-лента.
  6. Паяльник, если трубы стоят полимерные.
  7. Уголки. Требуются для крепления водомера с термодатчиком к стене.
  8. Сгоны и переходные муфты при несоответствии диаметров труб и выходов водомера.
  9. Паронитовые прокладки, для устройства контроля горячей воды.
  10. Резиновые прокладки для аппарата холодной воды.

Если финансы позволяют желательно приобрести еще два узла:

  1. Редуктор давления. Это агрегат, который не относится к обязательным принадлежностям. Однако его использование сглаживает пульсирующие толчки воды. В результате счетчик не испытывает перегрузок и служит намного дольше. Установка такого узла ведется после фильтрующего элемента.
  2. Запорный кран, располагающийся после счетчика. Потребность в нем возникает при замене счетного устройства. Даже перекрыв кран на стояке, в трубах, которые тянутся после аппарата, стоит до 5 л воды, которая окажется на полу.

Подготовка

Чтобы замена счетчика воды не вызвала затруднений, нужно выполнить ряд подготовительных работ.

  1. Ведется осмотр аппарата. Проверяется совпадение номера на корпусе оборудования с паспортными данными.
  2. В паспорте проверяется наличие штампа о проведении поверки.

Проводится демонтаж старого счетчика. Порядок работы следующий:

  1. Перекрывается общий кран подачи воды. Он расположен в каждой квартире. Если после перекрытия вода продолжает поступать в смесители, значит, замене подлежит и перекрывающее устройство. Согласовывать с УК такие действия не надо. Для частного сектора проблем вообще не возникает.
  2. Обязательно заранее готовятся тряпки, поскольку в трубах всегда присутствуют остатки воды и при откручивании гаек, из мест стыка, начнет выливаться грязная жидкость.
  3. Используя накидные ключи, идет откручивание гаек, крепящих водомер. Иногда с этим могут возникнуть сложности. С течением времени гайки прикипают к поверхности железных труб и сорвать их становится трудно, а иногда и невозможно. Тогда используется болгарка, которой гайки срезаются.
  4. Вынимается старое устройство, снимаются прокладки и выбрасываются. Все места стыка на сгонах зачищаются от въевшегося материала старых прокладок. Для этого используется обычный нож.
  5. Демонтируется фильтр и обратный клапан.
  6. На этом демонтаж старого прибора заканчивается.

Порядок действий

После демонтажа отслужившего свой срок оборудования идет установка нового прибора. Чтобы заменить счетчик воды, последовательно проводятся следующие действия:

На первом этапе устанавливается фильтр механической очистки.
Чтобы установить новый счетчик, обратите внимание на стрелку, указывающую направление движения воды.
На места старых прокладок устанавливаются новые. Материалом является резина или паронит.
Сразу за прибором ставится обратный клапан.
При помощи ключа затягиваются накидные гайки

На резьбу сгона герметизирущая лента или пакля не ставится. Она там не нужна, поскольку при сильном затягивании, прокладки надежно закрывают все щели. Присутствующее герметизирующее вещество, только создаст дополнительные трудности при закручивании гаек.

Возможные ошибки

При самостоятельном монтаже прибора иногда возникают ошибки в правильности установки.

Носят они следующий характер:

  1. Оборудование установлено в направлении противоположному тому, что указано стрелкой.
  2. После снятия старого устройства не проводилась промывка трубопроводов. Как результат, грязь попала в механизм аппарата.
  3. Плохое очищение старого герметика приводит к плохой герметичности стыков.

Прием в эксплуатацию

После того как расходомер будет установлен, необходимо проверить трубопровод на наличие протечек. Если их нет, то нужно незамедлительно связаться с водоканалом и узнать, когда придет инспектор для опломбирования прибора. До того момента пока не будет стоять пломба, вода насчитывается по старому тарифу. Схема опломбировки счетчика воды выглядит очень просто.

Инспектору на опломбирование дается всего три рабочих дня. Для проведения процедуры понадобится акт о проверки водомера и технический паспорт. Нет потребности в предоставлении каких-либо документов о том, что монтаж провели соответствующие специалисты. Поэтому не стоит переживать, если эта работа была проведена самостоятельно.

Важно: Инспектор не имеет права требовать от потребителя, чтобы монтаж водомера проводили специалисты. При пломбировании инспектор составляет акт ввода расходомера в эксплуатацию, в котором указывается начальные показания

По окончанию процедуры сотрудник водоканала предоставляет договор по обслуживанию. Его нужно тщательно изучить, так как известны случаи мошенничества. Так в нем может быть прописана абонентская плата за обслуживание, а также информация о том, что потребитель обязан периодически предоставлять водомер на проверку за свой счет

При пломбировании инспектор составляет акт ввода расходомера в эксплуатацию, в котором указывается начальные показания. По окончанию процедуры сотрудник водоканала предоставляет договор по обслуживанию. Его нужно тщательно изучить, так как известны случаи мошенничества. Так в нем может быть прописана абонентская плата за обслуживание, а также информация о том, что потребитель обязан периодически предоставлять водомер на проверку за свой счет.

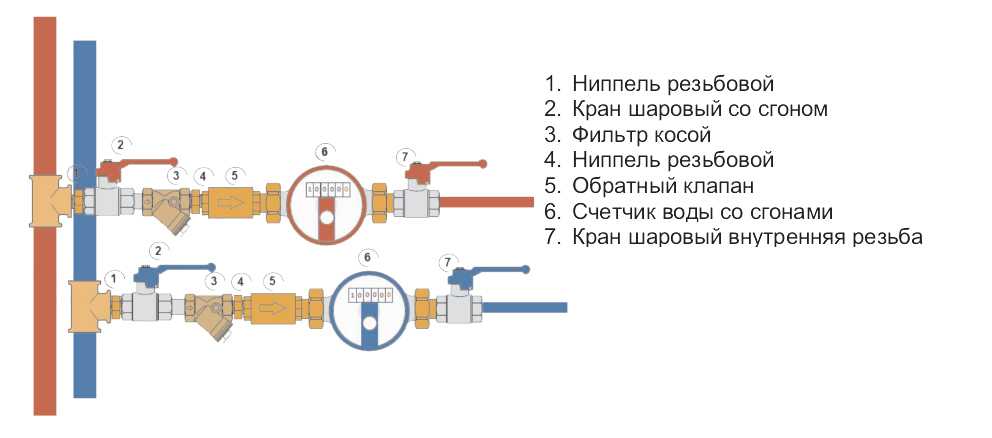

Правильная схема установки водосчетчиков

Существует два типа счетчиков по их расположению: горизонтальные и вертикальные. Горизонтальные считаются более точными, но не всегда есть возможность их установить. Также существует и несколько схем подключения водосчетчика.

Стандартная схема выглядит так:

  • После стояка устанавливается шаровой кран, которым перекрывается подача воды в квартиру;
  • Устанавливать фильтр грубой очистки не обязательно, но желательно, и ставится он обязательно перед счетчиком, а не после;
  • Непосредственно счетчик;
  • Разводка водопровода по всем сантехническим узлам.


Устанавливать водяной счетчик должен квалифицированный специалист Помимо этого, ставят обратные клапаны, запорные вентили и редукторы давления. Их функции разные и по степени полезности, и по назначению. Ни один из этих элементов не является обязательным, но их польза не подвергается сомнению, хоть и цена у некоторых из них довольно велика.

Стоит ли обращаются в сантехнические компании

Чтобы в квартире были установлены счетчики, можно обратиться в сантехническую компанию, которая выполнит монтаж за вас. С одной стороны, можно раскошелиться на монтаж, вызвав специалиста, что в принципе можно потом забыть за вопрос, связанный с установкой счетчика. А с другой стороны, если обратиться в сантехническую компанию, то монтаж обойдется значительно дороже, чем установка своими руками.

Это обусловлено тем, что если сложить стоимость счетчика суммируется с услугами специалиста и сантехническими деталями, на которые компания осознанно завышает цены, то получается что за монтаж измерительного прибора можно переплатить в разы. Именно поэтому стоит выполнить монтаж счетчика воды своими руками. Ведь подключение счетчиков воды своими руками в квартире, дело довольно простое и не занимает много времени.

Некоторые технические особенности

  • Если в квартире, где намечена установка водосчетчиков, предусмотрен пожарный водоотвод, то нужно на обводной трубе установить задвижку, которая впоследствии будет опломбирована водоканалом. Вообще-то задвижку эту должны ставить пожарники, которых следует заранее уведомить. Но разрешения пожарной охраны на ее установку не требуется, так что решайте сами: заявить и ждать или махнуть рукой и купить за свои.
  • Второй момент – если система ГВС выполнена по двухтрубной схеме. В квартирах это встречается в исключительных случаях, и счастливые обитатели таких знают, что такое элеваторный узел в жилом помещении. Для установки счетчика горячей воды в такой квартире понадобится дополнительно приобрести перепускной клапан для циркуляционной трубы, иначе счетчик будет «мотать» все время и много.
  • И третий момент – температура воздуха в помещении, где будут установлены счетчики. По ТУ на счетчик она не должна быть ниже +5 градусов по Цельсию. В квартирах проблем из-за этого не возникает, но, если счетчики будут в неотапливаемом подвале частного дома, придется «решать вопрос» с водоканалом. Возможно, дешевле и проще будет в подвале утеплить и замуровать трубу, а счетчик поставить, как у всех, в туалете.

Список производителей

Рассмотрим наиболее известные компании, производящие счетчики воды. Для удобства и наглядности составим таблицу:

ПроизводительОсобенности продукции
ZENNERГерманская компания, выпускающая точные и долговечные счетчики разного типа. Надежные и качественные модели, но цена их заметно выше, чем у отечественных приборов
ITELMAЕще одна фирма из Германии, подтверждающая мнение о качестве и надежности немецкой продукции
VALTECИтальянский производитель, известный как в Европе, так и в России. Изделия итальянских компаний успешно соперничают с немецкими счетчиками, а стоимость их несколько ниже, чем у конкурентов
GERRIDAРоссийская компания, предлагающая качественные и точные приборы учета. Все модели сертифицированы и полностью соответствуют действующим требованиям
МЕТЕРРоссийская компания, выпускающая широкий ассортимент счетчиков, манометров, приборов КиП и прочих измерительных устройств. Отличается точностью и качеством продукции
БЕТАРРоссийский производитель приборов учета газа и воды. Считается одним из крупнейших поставщиков подобных устройств

Подробнее о производителях счетчиков воды читайте здесь.

При выборе счетчика необходимо в первую очередь рассматривать его технические характеристики, и только во вторую очередь учитывать принадлежность к известному бренду.

Принято считать, что импортные приборы значительно качественнее отечественных. На практике это не подтверждается, так как продукция российских производителей адаптирована к качеству воды и нормативному давлению, свойственными российским сетям водоснабжения.

Что такое счетчики воды

Если говорить официальным языком, счетчики воды – это высокоточные приборы учета, предназначенные для измерения объема горячей или холодной воды, протекающей по трубопроводу.

Каждый такой прибор учета обязательно продается со своим персональным паспортом, в котором в обязательном порядке указываются основные сведения и технические характеристики прибора, средний срок службы, а также установленный межпроверочный интервал.
Также в паспорте проставляется отметка о первичной поверке счетчика воды. Как правило, такую отметку делает магазин, в котором вы купили счетчики воды.

Обратите внимание, что некоторые управляющие компании, при исчислении срока поверки счетчиков, будут брать за основу не дату первичной поверки, а дату изготовления счетчика! А, как вы понимаете, где то на складе этот счетчик может пролежать не один год. Поэтому, обращайте внимание на дату изготовления, и на срок эксплуатации прибора

В частности, для используемых у меня дома счетчиков фирмы МЕТЕР, установлены следующие сроки эксплуатации:

  • средний срок службы счетчика – 12 лет;
  • межпроверочный интервал для счетчиков холодной воды – 6 лет;
  • межпроверочный интервал для счетчиков горячей воды – 4 года.

В жилых помещениях разрешается устанавливать приборы учета объема потребления холодной и горячей воды, включенные в Государственный реестр средств измерения. Информация о включении прибора учета отражается в паспорте прибора.
При покупке счетчика воды обязательно нужно сохранить паспорт прибора. Именно он вкупе с другими документами дает возможность платить за воду только исходя из фактически использованной вашей семьей воды.

Про физическую установку счетчиков воды рассказывать не буду. Для этого, как мне кажется, лучше вызвать мастера из своей управляющей компании или позвать на помощь специалиста – сантехника.

В любом случае, прежде чем вы начнете устанавливать счетчики воды, вам необходимо согласовать с управляющей компанией сроки выполнения монтажных работ – для того, чтобы мастер из управляющей компании отключил подачу воды, иначе, при врезке счетчиков в трубы, вы рискуете затопить и себя и своих соседей.

Кроме того, некоторые управляющие компании предъявляют свои требования и технические условия на установку индивидуальных приборов учета объема потребления холодной и горячей воды.

Правила монтажа

Итак, переходим к основному вопросу – как правильно установить счетчик на воду. Начинать надо с обращения в водоканал. Существуют определенные законы, которые надо выполнять. Что касается частных домов, то сегодня счетчик должен быть установлен вне дома. Причина – свободный доступ к нему представителей водоснабжающей организации. То есть чтобы они просто не входили в дом. И если хозяева отсутствуют, то контролер сам может снять показания.

Существуют две ситуации, связанные с монтажом водомера:

  • Дом только строится.
  • Дом эксплуатируется, нужно врезать в действующий водопровод.

Юридический аспект самостоятельной установки

В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования и правила установки.

Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ.


Лицензированные организации выполняют монтаж приборов учета, строго соблюдая требования и порядок ввода установленных приборов учета в эксплуатацию

При монтаже оборудования стоит учитывать ряд моментов:

Приборы приобретать только у лицензированных компаний

К устройству должен прилагаться технический паспорт.
Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами.
При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька.

Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».

Подключаем счетчик своими руками

Перед тем как смонтировать учётный прибор, сначала нужно собрать все элементы в единую конструкцию. Это позволит измерить длину всей конструкции с тем, чтобы вырезать кусок трубопровода нужной длины.

Итак, в первую очередь необходимо разложить на полу все элементы будущей системы

Причём здесь важно отследить направление всех стрелочек на каждом из элементов. Порядок расположения элементов таков:

  • Запорный кран;
  • Фильтр очистки;
  • Счетчик на воду;
  • Обратный клапан.

Их нужно располагать по ходу тока воды в вашей системе водопровода, то есть горизонтально слева направо или справа налево, или вертикально сверху вниз или снизу вверх. Они все должны быть направлены в сторону тока воды в вашей системе.

Для соединения всех резьбовых участков конструкции нужно подготовить паклю, накидные гайки с прокладками  и специальную сантехническую пасту. Стоит помнить, что герметик в этом случае не подходит. Он имеет свойство грубеть и трескаться под нагрузками, что в свою очередь приведёт к нарушению герметизации всей системы.

  • Сначала соединяем запорный кран с фильтром. Необходимо накрутить его на паклю и сантехпасту так, чтобы патрубок для мусора смотрел вниз. При этом не стоит сильно зажимать резьбу, иначе она лопнет под нагрузкой.
  • Теперь нужно взять подготовленную накидную гайку и вместе с прокладкой смонтировать её на патрубок фильтра.
  • Далее к накидной гайке прикручиваем счетчик таким образом, чтобы циферблат смотрел вверх.
  • После этого со второй накидной гайкой нужно соединить обратный клапан, также используя паклю и сантехническую пасту.
  • Осталось подключить второй патрубок счетчика к накидной гайке с обратным клапаном. Не забываем о прокладке.

Когда вся конструкция собрана и имеет правильный вид, необходимо изменить её длину. Эту же длину откладываем на трубопроводе и отрезаем кусок трубы, начиная от предыдущего запорного вентиля, не забыв подставить тазик.

Теперь останется соединить всю систему с трубой. Если труба пластиковая, то просто используем фитинги для перехода с пластика на металл. Если же труба металлическая и замену производить в ближайшем будущем не планируете, то необходимо при помощи лерки нарезать резьбу, после чего соединить всю конструкцию с трубопроводом.

По окончании работ не спешите резко открывать краны в ванной. Необходимо понемногу открутить краны в раковине, чтобы избежать гидравлического удара или нарушения в работе оборудования для учета воды. Только после того как вода пройдёт через счетчик и тот начнёт мотать, можно открывать краны на всю.

Как регистрируют счетчики?

После приобретения и установки учетного оборудования его нужно зарегистрировать. Установка и регистрация приборов осуществляется в соответствии с Федеральным законом № 261 от 23.11.2009. Для проведения регистрации еще перед покупкой счетчика следует обратиться в управляющую компанию (УК) или районную инженерную службу. При обращении подается письменное заявление.

В течение месяца организация, рассмотревшая заявление, либо самостоятельно, либо при помощи сторонних специалистов осуществит установку и регистрацию. В компанию нужно будет предоставить такие документы:

  • договор на обслуживание и установку учетных приборов с УК;
  • акт приемки;
  • акт ввода в эксплуатацию;
  • технические паспорта установленных приборов.

В процессе регистрации фиксируется ряд значимых сведений:

  • год выпуска;
  • их серийные номера;
  • дата установки;
  • показатели счетчиков при установке.

Можно подвергнуть регистрации и те водомеры, которые вы приобрели и установили самостоятельно, без привлечения сторонних специалистов. Нужно лишь пригласить путем подачи письменного заявления в управляющую компанию. Он произведет проверку правильности осуществленных вами действий, опломбирует счетчики и выдаст бумаги на них. После этого УК на основании выданных документов зарегистрирует прибор.

Регистрация ИПУ проводится для уведомления управляющей компании о том, что у вас стоит счетчик, и вы с этого момента будете платить за потребляемый ресурс, в данном случае воду, не по нормативу, а по показаниям.

Предварительная сборка конструкции

Для того чтобы правильно врезать счетчик для холодной или горячей воды в трубу, нужно знать протяженность всей готовой конструкции. А для этого придётся её собрать.

Необходимо выложить на полу все элементы сборки в намеченном порядке и так, чтобы все стрелки указывали на ход воды в вашем водопроводе. То есть, выкладываем запорный кран, фильтр, счетчик и обратный клапан слева направо или справа налево в зависимости от движения воды в трубопроводе.

Сначала без сантехнической обмотки соединяем запорный кран и фильтр таким образом, чтобы патрубок фильтра с сеткой смотрел вниз. Про себя отмечаем количество проделанных витков при скручивании элементов (чаще всего 4 или 5). Теперь снова снимаем фильтр и отмеряем льняную паклю, хорошо разравнивая её в руках. Обмотку наматываем на резьбу фильтра, тщательно прокладывая канавки соединения. Обрабатываем паклю сантехнической мастикой и уже начисто соединяем запорный кран и фильтр до упора. Но сильно не усердствуйте, чтобы элементы не лопнули.

Теперь на второй конец фильтра наматываем паклю и обрабатываем мастикой. Следующий этап — монтаж накидной гайки с установленной нужной прокладкой. Накручиваем водомер на резьбовое соединение. Вторую накидную гайку соединяем с обратным клапаном, также используя паклю. Собранную конструкция соединяют со вторым патрубком водомера, не забывая прокладку. Конструкция готова.

В результате все элементы должны иметь такой вид:

  • Запорный кран смотрит рычагом вверх;
  • Патрубок фильтра с сеткой смотрит вниз;
  • Табло счетчика видно глазу потребителя и смотрит вверх.

Если все выглядит так, значит, отрезок трубопровода с водомером собран правильно. Осталось врезать его в систему и опломбировать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
