Выбор схемы для устройства теплого водяного пола

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно осуществить при помощи нескольких методов:

  • При помощи полистирольной системы,
  • При помощи бетонной системы,
  • При помощи модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом установки водяного теплого пола считается бетонный вариант, в то время как алюминиевые пластины или полистирольные плиты рекомендуется применять только в жилых помещениях или в тех, где присутствуют ограничения по высоте пола.

Составные части теплого водяного пола

Схема укладки водяного пола

Двумя наиболее распространенными схемами укладки теплого водяного пола являются спираль (улитка) и змейка (зигзаг). Основное преимущество «змейки» заключается в быстрых сроках и простоте монтажа системы, а «спираль» позволяет обеспечить наиболее качественный прогрев помещения. Последний вариант схемы идеально подойдет в тех случаях, когда необходим интенсивный прогрев сильно промерзающих зон (к примеру, расположенных рядом с окнами).

Схемы укладки водяного пола

Этапы укладки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо уложить теплоизоляцию. После этого по периметру помещения укладывают демпферную ленту и расстилают полиэтиленовую пленку. Затем требуется укладка арматурной сетки, которая необходима для надежного крепления труб и дальнейший их монтаж.

Уложенная арматурная сетка поверх пенопласта

Трубы крепятся к арматурной сетке при помощи пластиковых хомутиков. Компенсационные швы необходимо дополнительно защитить, используя гофрированную трубу (которая требуется для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой арматурной сетки, расположенной поверх труб.

Трубопровод закреплен на арматурной сетке пластиковыми хомутами

Основная схема укладки теплого пола водяного – укладка в виде змейки или спирали, при которых на 1 кв.м. потребуется порядка 5 метров трубы. Если требуется прогрев помещения с большой площадью, необходимо использовать несколько петель.

Благодаря своевременно проведенной проверке можно заблаговременно выявить различные повреждения труб или недоработки по их установке, если таковые имеются. Гидравлические испытания проводятся, как правило, в течение 24 часов (как минимум) под давлением в 3-4 бар.

Опрессовка — гидравлические испытания системы теплого водяного пола

После этого смонтированную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться выше труб не выше, чем на 15см, но и не ниже, чем на 3см.

Следующий шаг укладки водяного теплого пола заключается в том, что необходимо постепенно повышать его температуру. Как правило, уже на третьи сутки теплый пол приобретает наиболее комфортный для проживания  температурный режим.

Выбор напольного покрытия для укладки на теплый пол

Схема укладки теплого водяного пола подразумевает использование по окончанию монтажных работ финишного напольного покрытия, качество и фактура которого в значительной степени определяют комфортность пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, которая обладает высокими показателями устойчивости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации, возникающей в результате резких температурных перепадов.

Укладка водяного теплого пола, видео о котором содержит более подробную информацию об основных этапах работы, позволяет в качестве напольного покрытия использовать не только керамическую плитку, но и другие покрытия. В этом случае лучше всего отдать предпочтение ламинату, который намного удобнее в использовании, чем другие материалы

Единственное, что стоит принять во внимание при выборе этого материала – это то, что для теплых полов следует использовать специальные марки ламината, которые обладают хорошей устойчивостью к воздействию температурных перепадов

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Условия подключения

Теперь поговорим об условиях для контура теплого пола, подключаемого к системе радиаторного отопления. Для начала необходимо понимать, что смонтированная система радиаторного отопления не резиновая. Следовательно, имеет некоторые ограничения. И должна быть сделана правильно. Я очень часто вижу, как люди монтируют системы радиаторного отопления, используя при этом, например трубу ППР дм 25 мм. И как в этом случае подключить к системе теплые полы? Вот почему я всегда рекомендую монтировать трубы, для радиаторной системы отопления начиная с диаметра 32 мм и выше.

Теперь о длине контура теплого пола. Длина не должна превышать 40-50 метров для двухтрубной системы, в зависимости от выше перечисленных характеристик. Монтировать можно как змейкой начиная, например, от наружных стен, так и спиралью.

Длинна контура теплого пола для Ленинградки с принудительной циркуляцией не должна превышать 20-30 метров. При этом если у вас длинна контура выходит больше, то необходимо делить ее на равные части.

Трубу для монтажа контура теплого пола в этом случае я рекомендую использовать металлопластиковую дм 16-18 мм максимум. Дм 20 мм используют для гравитационных систем. Обычно температура теплоносителя в системах радиаторного отопления не менее 70 градусов. При этом, трубы PEX-AL-PEX выдерживают температуру 90 градусов. Есть так же аналоги труб из сшитого полиэтилена с кислород непроницаемым слоем, которые так же выдерживают температуру 90 градусов по Цельсию.

Трубы для водяного пола и основные критерии их выбора.

Для того что бы подобрать оптимальный вид труб, следует чётко представлять себе условия, в которых они будут функционировать. Помимо этого нужно представлять себе некоторые особенности тёплых водяных полов:

  • Рабочая температура теплоносителя в тёплых полах редко превышает температуру в 50 градусов. Обычно она колеблется в пределах 30-40 градусов. Поэтому материал, применяемый при изготовлении труб тёплого пола должен обладать очень хорошей теплопроводностью (для передачи тепла сквозь цементную стяжку)
  • Длина прокладываемой трубы довольно часто превышает длину в 100 м. (длина зависит от диаметра). Поэтому, для облегчения работы насоса, внутренние стенки трубы должны быть как можно более гладкими.
  • При нагревании контура труб водяного пола происходит его удлинение. Поэтому материал труб должен иметь небольшой коэффициент теплового расширения. Либо обладать достаточной эластичностью и прочностью оболочки, для препятствия деформации и разрушениям.
  • При возникновении форс-мажорных обстоятельств, в случае поломки коллектора, материал должен выдержать температуру воды центральной системы (70-90 градусов)
  • Помимо вышеперечисленного материал должен обладать следующими свойствами: повышенной защитой от коррозии, полной герметичностью, простотой установки и отсутствием стыков. Такого тщательного подбора материала можно избежать выбрав электрический теплый пол.
  • Трубы и комплектующие должны иметь приемлемую цену.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Температурные режимы и финишное покрытие

В соответствии со СНиП 41-01-2003 в жилых помещениях средняя температура пола должна быть 26°С, а в нежилых – 31°С, как и в комнатах с повышенной влажностью, таких, как ванная. Над трубой максимальная температура пола составляет 35°С.

Когда в качестве завершающего покрытия используется ламинат или же паркет, то максимальная температура пола не может быть больше 27°С, а при применении ковролина – 31°С. Особые санитарные нормы регулируют температуру покрытия в местах постоянного пребывания детей (ВСН 49-86): она не должна быть больше 24°С.

Специалисты утверждают, что оптимальными финишными покрытиями, при которых применение полов с подогревом даёт лучший эффект, являются керамогранит и плитка.

Действительно, их преимущества очевидны:

  • это долговечные и прочные материалы;
  • при их нагреве не выделяются вредные вещества;
  • высокая теплоёмкость этих покрытий позволяет ходить по ним босиком, не испытывая дискомфорта.

Впрочем, водяные полы используют в комбинации и с другими финишными покрытиями. В частности с линолеумом и таким ковролином, у которого есть специальная пометка.

Совмещение на одной коллекторной группе тёплых полов и радиаторов

У радиаторов и петли трубы тёплого пола разное гидравлическое сопротивление. Установив радиаторы отопления на коллектор тёплого пола, может получиться так, что радиаторы греют, а тёплые полы нет. В них просто нет циркуляции.

Теплоноситель циркулирует через радиаторы, потому что у них сопротивление меньше. Можно закрутить краны радиаторов, таким образом, создав на них сопротивление и тёплые полы начнут работать. Но тогда мощность радиаторов снизится в разы и их мощности будет не хватать.

На теплый пол один коллектор, на радиаторы другой

Конечно, можно рассчитать и подобрать подходящие радиаторы. Но намного дешевле будет установить коллекторы для радиаторов и коллекторы для водяного тёплого пола.

Монтаж обогревающих матов

Схема установки готовых систем теплого пола более проста – на заранее подготовленную поверхность настилаются маты с подведенными электрическими проводами. Главным их удобством является то, что они могут устанавливаться на балконе или в ванной за счет устойчивости к воздействию влаги. Этот способ очень удобно использовать под ковролин и кафель, а также в помещениях с высоким процентом влажности: в ванной, на лоджии, в коридоре.

Фото – принцип монтажа матов

Порядок монтажа матов для теплого пола:

  1. На бетоне обустраивается теплоизоляционная пленка. Она позволит обеспечить ровность поверхности и защиту матов от сырости и влияний агрессивных внешних факторов. Отражающая поверхность укладывается вплотную к стенам и ограждающей конструкции.
  2. После устанавливается планка для установки матов. При настилке они фиксируются к этому ограничителю скобами;
  3. Когда укладка окончена, нужно настелить еще один защитный слой и начинать бетонирование пола.

Аналогично производится укладка инфракрасного теплого пола (Heat Plus), где нагрев осуществляется без проводов. Это очень безопасный и удобный вариант под доску и паркет. Но главной его особенностью является то, что его можно устанавливать не под стяжку, а непосредственно под ковер без «мокрого» способа монтажа.

Фото – схема системы водяного пола

Проводка водяного пола может производиться при помощи труб из металлопластика, ПВХ и даже стали, в зависимости от потребной теплоотдачи. Принцип установки очень похож на проводку кабелей, за исключением того, что вместо электрических проводов используются водопроводные трубы.

  1. Трубы разветвляются по полу по системе улитка или спираль. Они устанавливаются только после устилки теплоизоляционного слоя. В среднем используются металлопластиковые трубы 20 мм, которые должны выдерживать температуру от 95 градусов и давление до 10 бар;
  2. Коммуникации устилаются в несколько контуров, один предназначен для подводки теплой воды, а второй для забора второй. Разветвители, которые необходимы для выполнения этих функций, установлены в коллекторе. Коллектор также включает в себя систему безопасности, контроля температуры, клапаны;
  3. Укладка труб начинается от более холодных стен;
  4. Необходимо использовать технику змейка, начиная от стен и закручивая систему в центр;
  5. Шаг укладки трубы для водяного теплого пола – 30 сантиметров, но он может варьироваться в зависимости от диаметра коммуникаций и размеров помещения.

После окончания установки производится контрольная проверка давления и работоспособности системы. Если нет возможности заняться установкой своими руками, то можно воспользоваться услугами специалистов. В среднем расценки начинаются от 3 долларов за квадратный метр.

Ограничения и нормативы при устройстве теплого водяного пола

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) – это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) – 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол – это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

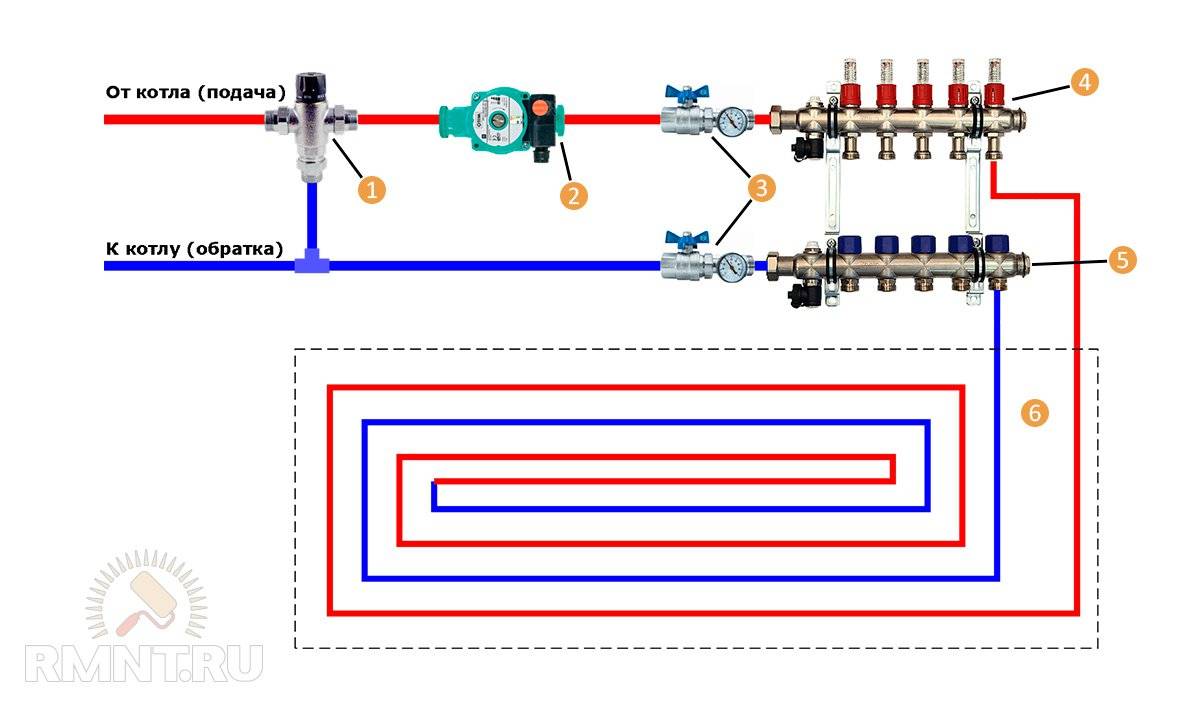

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

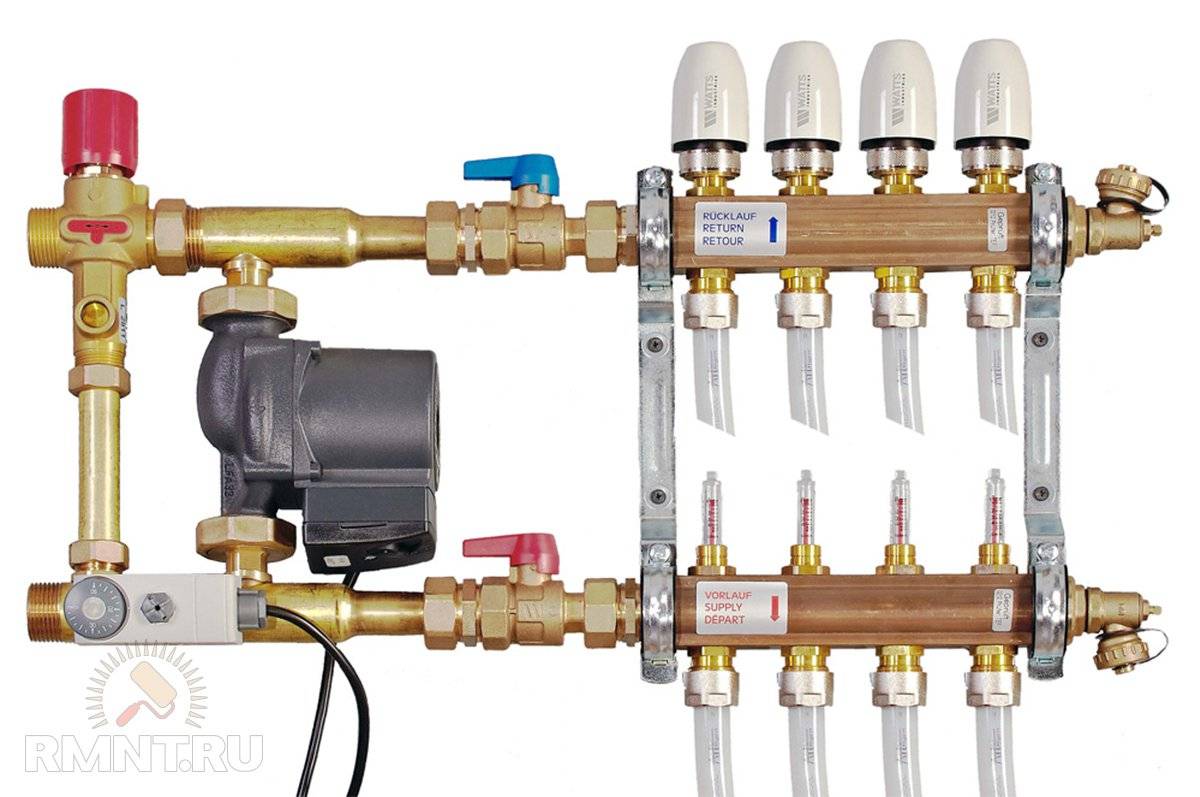

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Вопросы по монтажу и функционированию теплого пола

Возможно ли установить насосно-смесительный узел теплого пола отдельно от коллекторного блока?

Если речь идет о VT.COMBI (COMBIMIX), то такое расположение смесительного узла допустимо.

Сосед посоветовал для экономии материала добавить в цементный раствор под стяжку теплого пола добавить мелкий гравий. Допустимо ли это?

Нет. Раствор замешивают только из песка, цемента и пластификатора.

Мастера из нанятой мной бригады утверждают, что трубы на 100 % должны находиться в защитной гофре. Не снизит ли это теплоотдачу?

Ваши сомнения справедливы. Гофрированный кожух должен быть только в местах, где трубы подключаются к коллектору и на пересечениях демпферного шва в стяжке.

Температура на подаче теплого пола не поднимается выше 38 градусов, хотя на котле – 60, перед входом в COMBIMIX – примерно 58, на термоголовке выставлено 40 – 50. Почему не поднимается температура труб?

В насосно-смесительном узле VT.COMBI (COMBIMIX) смешиваются два потока – подача из котла и «обратка» из теплого пола. Для настройки правильного соотношения используйте балансировочный клапан. Скорее всего подается слишком большое количество остывшего теплоносителя.

При соблюдении всех рекомендаций по монтажу и правильном выборе материалов водяной теплый пол будет отлично функционировать длительный срок и сделает помещение уютным и комфортным.

Как запустить теплый пол

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

  • вывести на рабочие температуры и оставить в работе на несколько дней;
  • на холодном теплоносителе протестировать на повышенном давлении;
  • провести опрессовку теплых полов воздухом.

    Перед заливкой стяжки или укладки плит жесткого основания систему теплых полов тестируют под давлением — опрессовывают

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора.

Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности,  снова заполнять и тестировать.

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади.

Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Недостатки теплого пола

К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

Электрический теплый пол

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
