Монтаж стяжки под теплый водяной пол

Материалы, необходимые для укладки водяного теплого пола

Так как нам необходимо выполнить монтаж водяного пола без стяжки, то нам понадобится выложить трубы, через которые будет поступать тепло, на деревянную или полистирольную основу. Сверху на эти трубы нужно установить подложку, которая будет препятствовать прохождению влаги. И завершающий этап – укладка напольного покрытия, такого как ламинат, паркет, ковролин или плитку, в зависимости от ваших предпочтений.

Укладка водяного пола

Пенополистирольная плита предназначена для того, чтобы обеспечить теплоизоляцию поверхности, и она защищает от лишних теплопотерь. Еще одна основная функция этой части – обеспечить удобство при укладке труб за счет наличия специальных пазов и выступов, что дает возможность установить трубы в необходимом положении и как следует их закрепить.

Деревянные модули выполняются из ДСП или фанеры, и имеют каналы, в них располагают специальные пластины, и сверху них выполняется установка труб.

Теплораспределительные пластины имеют одну плоскую часть, которая прилегает к напольному покрытию, тем самым нагревая его, и распределяя тепло равномерно по всей площади. Чаще всего эти элементы выполняются из оцинкованной стали или алюминия.

Толщина стяжки

Бетонный слой — непосредственно стяжка пола. Настоятельно рекомендуется использовать именно бетонную стяжку, а не цементно-песчаную. Для достижения необходимой прочности плиты с применением цементно-песчаной смеси количество цемента, который придется использовать приведет к тому, что стоимость пола в значительной степени превысит цену на конструкцию аналогичной прочности из бетона. Толщина стяжки должна составлять 30-45 мм над уровнем труб.

Для изготовления бетонного слоя следует применять бетон марки не ниже М300, а щебень должен иметь фракцию не менее 5 мм и не более 20 мм. При толщине стяжки 50 мм масса 1 м² такого пола составит около 120 кг, поэтому всегда нужно следить за достаточной прочностью балок перекрытий в помещении, где укладывается тёплый водяной пол.

Процесс монтажа проходит с использованием металлических маяков типа ПН-28, размещённых по периметру. Выравнивание смеси выполняется с помощью правила.

Соотношения необходимых ингредиентов рекомендуется строго придерживаться, во избежание возникновения дополнительных сложностей в процессе укладки. Оптимальный состав смеси, приготовленной с использованием 12-литровых ведер, следующий:

  • 1 ведро цемента
  • 2 ведра щебня фракцией от 5 мм до 20 мм
  • Вода 7-8 литров

Суперпластификатор для бетона СП1 — 0.4 литра раствора, приготовленного заранее. Рецепт: на 5 л воды засыпать 2 л порошка и хорошо перемешать.

При наличии и по желанию добавляется 3-4 ведра гранитного отсева с фракцией до 5 мм.

Если специальные пластификаторы и гранитный отсев недоступны, то стяжку аналогичной прочности можно приготовить, увеличив количество цемента с 1 до 1.5 ведра.

После высыхания поверхности бетонного слоя система отопления запускается в тестовом режиме с температурой теплоносителя не выше 25 °С. Использовать водяной тёплый пол в полную силу можно лишь спустя 30 дней.

Монтаж сухого теплого пола своими руками

Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.

Для самостоятельного монтаж деревянных конструкций лучше всего подходят:

  • Ошкуренные обрезные доски;
  • ДСП и МДФ толщиной более 22 мм;
  • Влагостойкая фанера толщиной свыше 20 мм.

При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством

Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.

Далее нужно подогнать листы материала под необходимые размеры:

  • При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
  • При шаге в 200 мм ширина должна составлять 180 мм;
  • При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.

По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.

Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности

Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.

Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.

Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.

Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Толщина под системой

Перед самостоятельным монтажом водяного теплого пола следует узнать всю технологию, в том числе и какая толщина должна быть под трубами. В данном случае придерживаются следующих рекомендаций:

  • Под трубы необходимо выложить черновую заливку. Выполняют ее качественно, поскольку для исправления ошибок придется проводить демонтаж всего пола. На черновую накладывается практически вся нагрузка. Наличие погрешностей приводит к разрушению всего покрытия. Отмечается потеря тепла, поломка труб и разрушение финишного покрытия.
  • Состав для черновой заливки можно сделать самостоятельно. Для этого используют песок, цемент и пластификатор. Можно приобрести готовый мешок с сухой смесью.
  • Для черновой отделки используют пластификатор с расчетом 1 л на 100 кг цемента. При его отсутствии достаточно взять в работу клей ПВА, требуется аналогичное количество.

Стяжка должна укладываться под трубы слоем 2,5-3 см. Можно сделать немного больше, если планируется нагромождение помещения, включая дополнительную перегородку. Но не следует делать слой более 4 см, или менее 2 см. В противном случае выложенный пол начнет ломаться.

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

  • древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
  • при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

  • чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
  • по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
  • поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
  • сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
  • на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
  • после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
  • поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Какую температуру ставить на котле для оптимального нагрева теплоносителя

Котёл — устройство, где происходит нагрев воды. Котлы бывают газовые, электрические или работающие за счёт сгорания твёрдого топлива.

Температурный режим зависит от времени года (погодных условий) и качества утепления дома. Поэтому, подбирать показатели, которые нужно выставлять на котле рекомендуется индивидуально, но отталкиваясь от установленных значений:

  • 40 градусов — экономически не оправданный режим. Если используется газовый котёл, то при таком режиме нагрев теплоносителя может не достигать заданного уровня. Из-за этого не будет происходить отключение нагрева и насоса, а это увеличит расходы топлива. Кроме того, из-за перебоев с энергией нагретая до такого уровня вода быстро остынет, и в комнате будет холодно.
  • 50 градусов — при установке такого показателя расход ресурса низкий. Но при этом, насос работает дольше, что увеличивает расход электричества. Однако, при перебоях с электричеством, нагретый до такого уровня теплоноситель держит дольше тепло в полу.
  • 60 — наиболее экономичный режим, но это возможный нагрев для ТП. Обогрев осуществляется лучше, и котёл будет потреблять в сумме ресурса меньше.
  • 70 и выше — данный режим устанавливается только при совмещённом отоплении (радиаторы и тёплый пол). Так как для напольного отопления допустим нагрев воды +55 градусов, то требуется установка смесительного узла.

Не рекомендовано устанавливать на датчике котла показатель выше 70, так как для обогрева жилья, при использовании радиаторов и тёплого пола этого вполне достаточно.

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

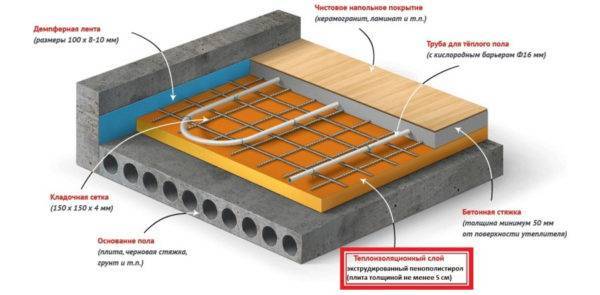

«Пирог» тёплой водяной системы это:

  • черновой пол — из бетонной стяжки или плит перекрытия;
  • гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
  • теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;
  • гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
  • арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
  • нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
  • стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
  • подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
  • напольное покрытие —  плитка, ламинат, линолеум.

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

2 Пирог теплого пола

Watch this video on YouTube

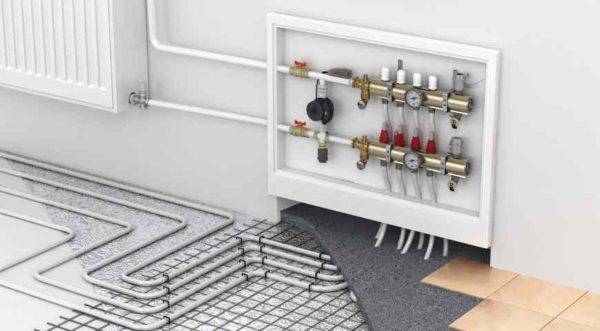

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Подключение теплого пола к системе отопления. 4 способа подключения.

Watch this video on YouTube

Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Watch this video on YouTube

Смотрите видео

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

  • отсев с фракцией от 3 до 5 мм;
  • цемент М300 и выше;
  • пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

  • цемент – 1 часть;
  • отсев – 6 частей;
  • пластификатор – 0,35 литра на 1 мешок цемента;
  • вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

  • цемент М400 – 1 часть;
  • просеянный крупный песок – 3 части;
  • фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Песок плюс цемент

Стяжка теплого пола своими руками, в основном выполняется смесью цемента и песка, который предусматривает смешивание одной части цемента и трех частей песка. Во время смешивания в раствор добавляется вода. Ее количество зависит от консистенции раствора, а густота раствора зависит от того, какая высота стяжки над теплым полом.

Альтернативный вариант предусматривает покупку готовой смеси из песка и цемента. Такой вариант довольно затратный, но более эффективный, так как повышает качество стяжки. В готовый раствор требуется добавление пластификатора, из расчета на 9 частей раствора 1 часть пластификатора. Стяжка для теплого пола состав которой не ограничивается одним песком и цементом имеет улучшенные эксплуатационные характеристики.

Благодаря добавкам пластификатора:

  • цементная смесь делается более пластичной, что предотвращает появление трещин в стяжке;
  • увеличивается эффективность и равномерность нагрева, благодаря улучшению теплопроводности;
  • толщина стяжки для водяного теплого пола может быть уменьшена с 5 см до 3 см;
  • процесс отвердевания стяжки происходит гораздо быстрее.

Материалы, применяемые в работе

Для монтажа водяного теплого пола можно самостоятельно смешать материалы и получить раствор нужной консистенции. Для этого необходимо подготовить:

  • песок фракцией 1.8-2.00 мм;
  • портландцемент – категории не менее М-400;
  • пластификатор – из расчета 1 л на 100 кг используемого цемента;
  • полипропиленовая фибра – добавляется до нужной консистенции, примерно до 900 г на один замес;
  • вода в нужном количестве.

Представленные материалы замешивают до однородной массы, чтобы не было комков. Если смесь не получается, рекомендуется воспользоваться растворонасосом. Полученный состав используется в течение полутора часов по назначению, в соответствии с соблюдением техники монтажа теплых полов на водной основе.

Этот способ замешивания помогает сэкономить денежные средства, а полученный раствор не уступает свойствам приобретенных готовых составов.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Монтаж на полистирольную основу

  • Специалисты оценивают полистирольную основу как самую оптимальную.
  • Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
  • Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
  • Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

  • На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
  • Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

  • Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
  • Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.

Теплый пол как единственная система отопления загородного дома

Третий плюс теплого пола — высокая теплоаккумулирующая способность. Т.е. такая система становится «печкой», долго отдающей тепло даже при отключении циркуляции теплоносителя. Это связано с тем, что трубы теплого пола уложены в бетонную стяжку, хорошо теплоизолированную от нижележащих слоев конструкции покрытия

При прогреве большой бетонной массы она аккумулирует тепло, что особенно важно для каркасных домов с их низкой тепловой инерционностью

После вывода теплого пола на рабочий режим днём можно отключить теплый пол и, за счет инерционности, система продолжит отдавать тепло. Повысить эффективность такого режима эксплуатации можно, добавив в систему тепловой аккумулятор.

Интересен опыт пользователя портала Александра Федорцова (ник Скептик).

Даже отопление электричеством может быть дешевым, если построить правильный каркасник на фундаменте УШП и отапливать дом водяным теплым полом в связке с теплоаккумулятором, в котором вода нагревается ТЭНом по ночному тарифу.

Очень часто пользователи задают вопрос, а можно ли отопить дом только тёплым полом, и будет ли это экономично?

Ответ один — это расчётный показатель. Т.к. эффективность теплого пола, как единственной системы отопления, зависит от теплопотерь дома, региона проживания, площади комнат и т.д.

Для понимания основ, руководствуемся следующим правилом: эффективная система отопления должна компенсировать теплопотери, т.е. дать то количество тепла в дом, которое ушло.

Для этого обязательно выполняется расчет на теплопотери, после которого может выясниться, что одного только теплого пола недостаточно, и требуется комбинированная система отопления: теплый пол + радиаторы.

Теплоотдача теплого пола с 1 кв. м рассчитывается по следующей формуле:

q = 8.92 х (tп – tв ) 1,1 ,

q – тепловой поток поверхности пола, Вт/м 2 ;

tп – средняя температура поверхности пола — 29 °C;

tв– средняя температура воздуха — 20 °C.

Подставляем значения в формулу.

q = 8.92 *(29 – 20) 1,1 = 100 Вт/м 2 .

Т.е. 1 кв. м тёплого пола компенсирует теплопотери в 100 Вт. Не забываем, что на работу системы влияет площадь открытой поверхности пола помещения, где смонтировано поверхностное лучистое отопление.

Например, если, условно говоря, требуется отопить зал площадью в 50 кв. м, поверхность пола которого по минимуму заставлена мебелью, то мы сможем снять с теплого пола более высокую теплоотдачу.

Если нужно обогреть комнату площадью 25 кв. м, большая часть которой заставлена шкафами, стоит кровать и т.д., то это уменьшает эффективную площадь теплого пола и, соответственно, его теплоотдачу.

Кроме этого, дополнительная установка радиаторов компенсирует такой недостаток теплого пола, как долгий (относительно радиаторов) выход на рабочий режим эксплуатации. Соответственно: если в комнате нужно быстро поднять температуру, делается это при помощи радиаторов, чтобы не ждать, пока прогреется теплый пол.

Я строю двухэтажный дом из газобетона D500. Ширина блока 40 см. Делаю полы по грунту. Отопление планирую комбинированное — теплый пол и радиаторы. Для этого я самостоятельно выполнил расчёт теплопотерь в специализированной программе.

В итоге выяснилось, что теплопотери по всему дому составляют 14 кВт. Из них на первый этаж пришлось чуть больше 7 кВт. Расчёт теплоотдачи теплого пола показал, что пять контуров в сумме дадут 4.75 кВт тепла (примерно 70% от необходимой величины). Недостачу в 2.35 кВт (30%) покроют три радиатора.

Для наглядности прилагаем схемы:

1) Раскладка петель теплого пола

2) Радиаторное отопление

После расчётов, составления сметы и закупки всех необходимых компонентов пользователь приступил к самостоятельному монтажу теплого пола.

Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

  1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
  2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: “Какая минимальная толщина стяжки пола – стандарты и правила”).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
