Конструкция распашных ворот

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку

Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию

Материалы для работы выбирать только высокого качества
Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно
Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
Установка привода электрического типа должна выполняться с полным пониманием дела

Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Подвесные ворота

Если провести обзор откатных ворот, то подвесные системы занимают третье место по популярности среди трех видов подобных конструкций. Они применяются преимущественно на предприятиях, на охраняемых служебных территориях. Опорная балка обычно представляет собой рельс, проложенный по верху проема. На балке находятся роликовые механизмы с закрепленным на них полотном. В нижней части створка опоры не имеет.

Долговечность. До наших дней дошли подвесные системы, смонтированные более полувека назад. Тем не менее, работают исправно и по сей день.
Независимы от погодных условий, так как не имеют нижней точки опоры.
Просты в управлении.

Недостатки откатных ворот подвесного типа:

Ограничивается высота транспорта, который способен проезжать под опорной балкой. Даже несмотря на то, что верхняя балка размещается достаточно высоко, всегда найдется транспортное средство, не вписывающееся в эти рамки.
Обустройство подвесной системы требует значительных финансовых вложений. Высота балки вынуждает изготавливать створки больших размеров.

Откатные

Откатные ворота состоят из полотна, направляющих и роликов, по которым полотно и будет двигаться. Они выдерживают даже сильные ветровые нагрузки, позволяют обеспечить ширину заезда хоть в 6 м, их можно открывать вручную или автоматизировать процесс.

Зимой даже десятисантиметровый слой снега можно не расчищать – он не мешает движению полотна ворот, только надо не забывать регулярно очищать роликовые опоры.

На любые заборы такие ворота легко монтируются

Откатные ворота тоже довольно популярны, хотя затраты на их установку гораздо более весомые, чем при устройстве распашных ворот. Дело в том, что для них требуется устройство фундамента.

Очень удобная конструкция, если есть возможность для отката ворот. Когда въезд узкий и до соседского забора 2-2,5 м, то даже трехметровому (минимальному) полотну некуда будет отъехать. В этом случае используются ворота с другой системой открывания.

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Выбор материала

При выборе материала все зависит от того, для чего конструкция будет устанавливаться

Поэтому если при выборе материала возникли проблемы, нужно обратить внимание на несколько важных тонкостей:

Если планируется установить автоматику на открывание и закрывание, материал для конструкции должен быть выбран легкий. В этом случае лучше использовать поликарбонат.
Менее прочными, но красивыми считаются деревянные изделия. Для того чтобы конструкция прослужила длительное время, дерево следует выбирать высокого качества. Лучше использовать дуб.
Можно остановить свой выбор на деревянном изделии с добавлением металла. Каркас может быть металлическим, а ворота из дерева. Чтобы ворота сохранились длительное время, дерево нужно обрабатывать специальным раствором в виде противогрибковой пропитки.
Распашные ворота, изготовленные из профилированного листа не будут отличаться большим весом. Цвет ворот может быть таким, как нравится покупателю. Стоимость конструкции минимальная, а по своей практичности и долговечности она очень надежна.

Сэндвич-панели

Это современный и популярный вариант заполнения данной системы. Сэндвич-панель представляет из себя утеплитель (пенополиуретан) в обрамлении стальных листов. Конструкции из подобных панелей подойдут к абсолютно любому стилю экстерьера от хай-тек до шале. Секрет в разнообразной отделке сэндвич панелей, которую можно выбрать по желанию заказчика. Панели встречаются различных конфигураций:

L-гофрированные. На сэндвич-панеле отсутствует рельеф.
M-гофрированные. На сэндвич-панеле размещена одна горизонтальная рельефная полоса.
S-гофрированные. На сэндвич-панеле размещено три горизонтальные рельефные полосы.
Микроволновые. На сэндвич-панеле горизонтально и убористо размещены рельефные узкие волны.
Филёнчатые. По типу филенчатых дверей сэндвич-панели данного типа имеют вдоль всей длины рельефные прямоугольные филенки.

Помимо разнообразных цветов еще одним плюсом является то, что панели могут имитировать текстуру нескольких видов древесины. Поэтому такие системы не сразу можно будет отличить от настоящих деревянных полотен.

К несомненным достоинствам панелей можно отнести:

ветроустойчивость.
практичность и износоустойчивость.
небольшой вес створок.
антикоррозионность. Применяется специальное полимерное покрытие, которое устойчиво к осадкам, перепадам температур и влажности.
системе не страшны механические повреждения из-за ударопрочной стали.
используемый уплотнитель не дает образоваться зазорам между панелями.
можно изготовить комбинированный вариант из экструдированного профиля и сэндвич-панелей.

Как работает автоматизация

Привод рычажного типа снабжен двумя коленами. Поворот начинается с работой первого элемента, а когда вылет первой рукоятки заканчивается, начинает движение второй рычаг. Питание подводят с помощью полых труб, в которых протянуты электрические провода, координирует действие управляющий узел. Блок крепят на стойке на усиленных закладных деталях.

На время отсутствия хозяев ставят запоры внутри или снаружи, которые закрывают при сохранении автоматики в нерабочем виде, открывают по возвращении. Внизу под створками монтируют стопоры, которые являются конечными упорами. Автоматика останавливает усилие поворота после упирания в них полотна, т. к. поступает сигнал, что ворота закрыты.

Принцип работы линейного привода (актуатора)

Линейный привод для ворот

Линейный тип бывает на основе механики и на базе гидравлики. Его устанавливают на железные столбы или колонны маленького сечения. Неподвижный кронштейн фиксируют к стойке, а движущаяся часть располагается на створке. Две пары фотоэлементов контролируют присутствие в проеме предмета или человека, блокируют закрывание на дистанционной основе.

Распространенный линейный двигатель работает по принципу затягивающегося и выдающегося вперед штока. Слайдер передвигается по полозьям с помощью винтовой передачи. Крепежный элемент вращается, но сообщает штоку линейное направление.

Линейные приводы различают по длине хода, различаются размерами элемента поступательного движения и корпуса. Другими характеристиками являются усилие передачи и скорость работы.

Эксклюзив Realt.by

29.10 “А вечером мы слышим вой волков”. Как семья минчан сделала дом из старого сарая и открыла усадьбу в глуши
01.11 На торги за 18 млн долларов выставлен большой завод по производству стройматериалов. Он принадлежит “Трайплу”
02.11 Под Минском за полмиллиона рублей продается детский лагерь. Он расположен прямо на берегу Ислочи
01.11 Готов один подъезд из семи. Посмотрели, как строится ЖК «Смарт» между станциями метро “Грушевка” и “Михалово”
02.11 132 “квадрата”, теплые стены и крутая инженерная начинка. Минчанин строит дом, где все продумано до последней розетки
01.11 В Могилеве выставили на аукцион «дом губернатора». Узнали цену коттеджа в престижном районе рядом с озером и парком
29.10 “Машеров спросил отца: “Будете переезжать?”. Как жил и живет частный сектор у стадиона “Динамо”, о котором вы точно не знали

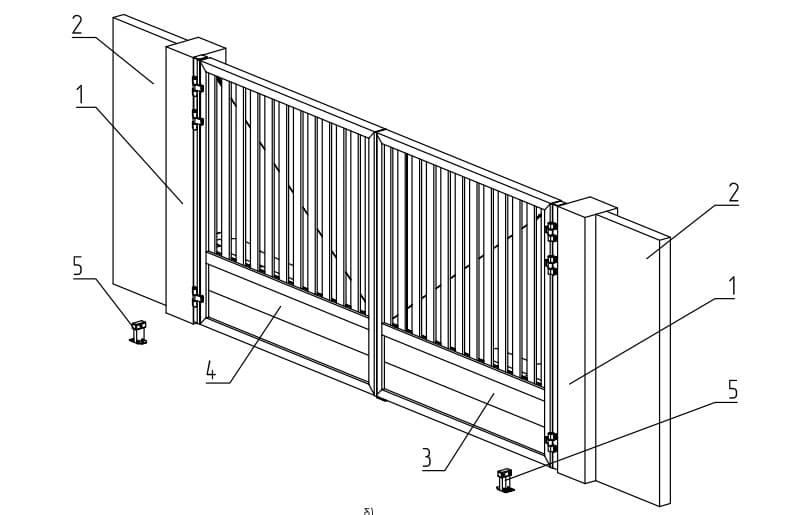

Устройство распашных ворот

Распашные ворота имеют свойство провисать, поэтому вес конструкции и опоры нужно правильно рассчитать

Распашные ворота состоят из пары стоек и такого же количества несущих каркасов, на которые монтируется облицовочный материал. Последний можно подобрать так, чтобы он гармонировал с дизайном ограждения и самого жилища. Проще всего монтируется профнастил с полимерным покрытием. Можно использовать и сэндвич-панели, выпускаемые в разных дизайнерских исполнениях, подходящих для кирпичного, деревянного и иных типов заборов.

Каркас обычно делается из металлопрофиля и уголка. В створку иногда устанавливают калитку.

В утепленной конструкции для гаража пара опор заменяется замыкающимся контуром, а просветы заделываются с помощью нащельников и уплотнений из резины. Такие ворота легко сделать самостоятельно, но при отсутствии навыков можно воспользоваться услугами компаний, которые поставляют и монтируют готовые изделия. Конструкция может быть оснащена автоматикой.

Декоративные калитки и ворота

Такие модели обычно устанавливаются, если высота дома небольшая. Ворота и калитка несут сугубо декоративную роль, они не защищают двор от нежелательных взглядов и проникновения. Такие конструкции принято устанавливать в охраняемых коттеджных поселках или на внутренних территориях. Декоративные ворота отличаются изяществом, в них присутствуют интересные дизайнерские черты.

Ажурные ворота

Такой тип ворот сооружается из дерева и металлических деталей (ковки)

Изящные линии, интересная форма конструкции калиток и ворот привлекает внимание. Вариант идеален для украшения небольшой придомовой территории

Подобным способом обыгрываются модели из профнастила или с присутствием сетки-рабицы.

Смешанные ворота

Представляют собой наличие глухого полотна и сквозных деталей. Обычно последние прослеживаются в различных узорах, орнаментах или фигурах, выбитых в воротах. Подобные конструкции окрашиваются в золотистый, серебристый и черный цвет. Они смотрятся богато и уникально.

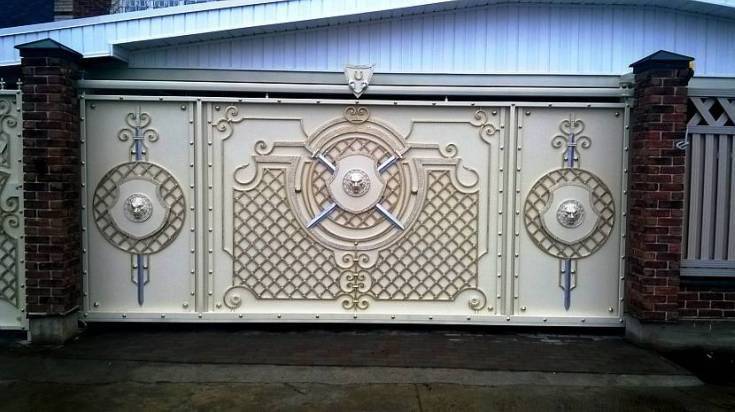

Дизайнерские

Такие сооружения можно встретить на богатых дачных участках или в домах олигархов и миллионеров. Подобные конструкции выполняются под заказ, изготавливаются из различных материалов.

Ворота с фотопечатью

Это сравнительно новый формат оформления для ворот возле дома. Чтобы дизайн выглядел законченным и аккуратным, сами полотна створок должны быть цельными, желательно отсутствие швов и разрывов. Тему оформления каждый хозяин выбирает самостоятельно.

Какие откатные ворота выбрать – типы и характеристики

Лента статей RSS: Поиск статей:

Правильно выбрать откатные ворота довольно сложно, так как разобраться в технических характеристиках конструкции и определить, какому из продавцов можно доверять свои деньги и нервы достаточно трудоемкий процесс.

Выбирая подрядчика для изготовления сдвижных ворот, обязательно надо понимать, с кем имеешь дело. Лучше всего посмотреть готовые объекты потенциальных компаний

, на которых данные конструкции уже установлены, т.к. откатных ворот на рынке много, а вот качество, материалы и внешний вид у изделий заметно отличаются. Опираясь на стоимость с разницей в 50-80 долларов, вы абсолютно не застрахованы от того, чтобы получить некачественную продукцию. Существует вероятность, что всего через полгода придется искать подходящую краску для закрытия ржавчины, появившейся на ваших въездных воротах.

Виды и типы откатных ворот

Уличные откатные ворота бывают нескольких типов:

Выделяют также одностворчатые и двустворчатые. Они могут быть на ручном управлении или оснащаться автоматикой.

Масса створки поддерживается роликами, что дает возможность делать очень широкие проемы.
При правильной балансировке не нужны большие усилия приводного устройства, что увеличивает срок службы и уменьшает износ.
Направляющая рельса не мешает проезду и не требует укрепленной фундаментной основы.
Нет ограничения на габаритную высоту транспорта, проезжающего через проем.
Легкое аварийное открытие даже с учетом большого веса створки.

Недостатки заключаются в таких аспектах:

Зимой нужно очищать рельсы от ледяных скоплений.
Несущие ролики поддаются сильному износу под весом створки.
Сложность ремонта.

В подвесных конструкциях несущая балка подвешивается над проемом, и весь вес ворот тянет ее вниз, а в воротах сдвижных, наоборот, ворота находятся сверху на балке, пытаясь ее деформировать своим весом.

Просты в монтаже и использовании.
Возможна установка автоматики.
Устойчивы при сильных ветрах.
Обширный выбор комплектующих для откатных ворот на случай выхода из строя отдельной детали.
Простота ухода.
Опорные ролики работают бесшумно и мягко.

Минусом можно назвать ограничение высоты проема для проезжающего транспорта. Также этот вид достаточно материалоемкий.

Консольные

Достоинствами типа выступают:

Отсутствие контакта с наземной рельсой и ограничения по высоте ТС.
Усиленная надежность.
Даже в обильный снегопад не нарушается работа ворот (они находятся на расстоянии минимум 10 см от земли).
Могут оборудоваться автоматикой и системой безопасности.

Недостатки заключаются в таких нюансах:

Сложность монтажа.
Нужен запас забора, ширина которого в 1,5 больше ширины проема.

Одностворчатые и двустворчатые

Из какого профиля делают откатные ворота

Откатные ворота могут изготавливаться как с глухим зашитием каркаса, так и с комбинированным, например, металлоштакет либо евросетка – на сегодняшний день пользующаяся повышенным спросом при выборе ограждения для участков.

В случае особых пожеланий по коррозийной стойкости можно приобрести конструкции из оцинкованного металла, сделанные на крупнейшем заводе России. Весь процесс производства откатных ворот данной серии автоматизирован. Для их изготовления используются оцинкованные профили, что позволяют собирать ворота без сварочных соединений и в свою очередь избавляет от коррозии в последующем. Ворота, изготовленные из оцинкованных профилей, очень удобны для транспортировки, так как перемещаются в разобранном виде и довольно просто собираются на месте своими силами.

Какой размер откатных ворот выбрать

Размеры зависят и от типа ворот, и от транспорта, который будет проезжать через проем. Для легкового авто достаточно ширины 3 м, а для грузового – на 4 м. Если вы ставите подвесные ворота, учитывайте высоту ТС, чтобы оно легко проходило под направляющей балкой. Это и задаст высоту конструкции.

Откатные ворота на участке с уклоном

В какую сторону будет идти откат – вверх или вниз относительно уклона. В идеале – вниз, чтобы полотно не упиралось в уклон.

Высота уклона – от этого зависит, насколько большим будет просвет. Чтобы закрыть просвет, можно разместить «лежачего полицейского».

Длина ворот – от нее зависит вес конструкции и нагрузки на направляющие элементы.

Откатные ворота – удобное и красивое решение для любого участка, имеющее более низкую цену и более доступную автоматику.

Заинтересовались?

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Как избежать распространенных ошибок

Расчет мощности автоматики по весу конструкции

Работы выполняют последовательно, чтобы не исправлять неточности монтажа. Основная ошибка в том, что недостаточно проверена конструкция ворот, неправильно выбраны сечения каркасных элементов. Наблюдается перекос рамы створок из-за недостаточного объема усилительных элементов. Некачественное вкапывание опор ведет к проседанию.

Для штока оставляют 1 см по ходу, чтобы он не упирался, что приведет к быстрому износу. При настройке устанавливают большое усилие для увеличения скорости открывания. Это не всегда хорошо, т. к. система воспринимает излишнюю нагрузку.

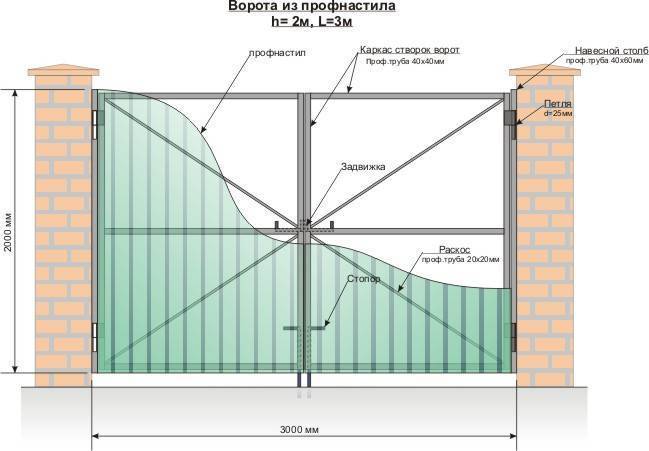

Конструкция ворот распашного типа

Несмотря на то что постоянно появляются новые отелочные материалы, применяемые для облицовки распашных ворот, основные конструктивные особенности остаются прежними:

Конструкция механизма открывающего ворота

Металлические столбы, являющиеся своеобразной основой для ворот;
Каркас распашных ворот. Он может быть изготовлен из дерева или металла. Металлические каркасы считаются более прочными и надежными, поэтому их использование более популярно;
Обшивка. В качестве отделочного материала может быть использовано дерево, сайдинг, профнастил, ковка, листовой металл;
Петли для движения ворот;
Замки и другие конструктивные элементы.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

Преимущества:

относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
простота монтажа;
длительный срок эксплуатации установленной конструкции;
монтаж можно осуществить своими силами;
монтаж можно выполнять с собственными дизайнерскими доработками;
если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

Недостатки:

для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
потребуется весьма большое пространство для монтажа такой преграды;
небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Типы конструкций.

Откатные (раздвижные) – выполняются при различной ширине входа, в своей конструкции имеют ролики. Данный вид имеет преимущество перед двумя предыдущими в том, что при открытии, створке не нужно место для поворота, она перемещается в плоскости забора. Таким образом, пространство может быть более эффективно использовано

При стесненных условиях обратите внимание именно на эту конструкцию

Ворота состоят из створок и несущих элементов, к которым они крепятся. В качестве несущих элементов служат столбы забора, для ворот гаража — стены гаража. Несущая конструкция должна быть надежной.

Двустворчатые распашные ворота — применимы при значительной ширине входа от 2м до 5м. Именно этот вид наиболее часто устанавливают для организации проезда автомобилей и другой техники.

Откатные (раздвижные) ворота – выполняются при различной ширине входа, в своей конструкции имеют ролики. Данный вид имеет преимущество перед двумя предыдущими в том, что при открытии, створке не нужно место для поворота, она перемещается в плоскости забора. Таким образом, пространство может быть более эффективно использовано

При стесненных условиях обратите внимание именно на эту конструкцию

Створки ворот. Рама и ограждение.

Рама необходима для жесткости конструкции. Чаще всего она изготавливается из квадратной или прямоугольной профильной трубы ГОСТ30245-2003. Либо из равнополочного уголка ГОСТ 8509-93, либо из неравнополочного уголка ГОСТ8510-86*.

Ограждение крепится к раме, оно может быть выполнено из разных материалов: листовой стали, профилированного листа, 3d сеток, сетки рабицы, сэндвич-панелей, сотового поликарбоната и др. Выбор того или иного ограждения зависит от функции изготавливаемых ворот, ваших желаний и финансов.

Существуют створки, выполняющие одновременно несущую и ограждающую функцию, к примеру, створки из кованых элементов. Если конструкция кованых деталей позволяет использовать их без каркаса, то остается только закрепить петли и закладные для замка. В случае, когда кованые элементы не имеют достаточной жесткости, то их приваривают к заранее изготавливаемой металлической раме.

С чертежами распространенных конструкций распашных ворот, можете ознакомиться на сайте mrmetall.ru в конце статьи.

Основные требования к воротам для дачи

В первую очередь дачные ворота должны быть надежными, ведь кроме ограждения еще и ворота должны обеспечивать безопасность для территории

Крупные территории достаточно сложно держать в полной безопасности, и особенно важно следить, чтобы через ворота никто не смог проникнуть внутрь. Соответственно, ворота должны иметь классическую конструкцию, которая исключает возможность их отворения снаружи

Современные автоматические ворота представляют собой полноценный комплекс, который основывается на высоком уровне безопасности
Если же нет возможности организовать автоматическую систему, то, скорее всего, лучше обратить внимание на простые, но надежные варианты.
Внешний вид ворот для дачи – это также важный аспект, который основывается на общем восприятии участка. Если ворота имеют какой-то свой стиль, связанный с материалами и оформлением (к примеру, белый окрас металлического каркаса), а участок имеет совершенно иной ландшафт, то у людей будет складываться двоякое впечатление
Конечно, наиболее практичный вариант основывается на использовании нейтральных цветов и форм ворот, чтобы они не акцентировали на себе слишком много внимания. Если ворота металлические, то их всегда можно собственноручно поддать окраске, и с этим делом никаких проблем и быть не может.
Габариты ворот. Опять же, данный вопрос зачастую зависит от того, какой участок мы имеем. Крупные территории отлично смотрятся с крупными размашистыми воротами, в то время как на малых участках целесообразно использовать как можно меньшие ворота, чтобы соблюсти некое соотношение. По большому счету, ворота нужны для простого проезда на участок автомобиля, однако у некоторых хозяев могут иметься и грузовой транспорт либо какое-то оборудование, которое требует широкого проезда. Многие организации делают ворота под заказ, поэтому после продолжительного анализа следует сделать определенные выводы и определиться с габаритами ворот.

Разновидности распашных ворот

Распашные ворота популярны тем, что они почти не предусматривают необходимости дополнительного обслуживания при эксплуатации. Если речь идёт о классической конструкции, то она имеет две створки, фиксируемые к опорным столбам. Рассматривая виды распашных ворот, следует выделить двуполые и комбинированные.

Вторая разновидность распашных ворот имеет встроенную калитку, поэтому ее довольно часто используют для гаражей, складских помещений и маленьких дачных участков. Классифицировать такую конструкцию можно ещё и по материалу изготовления. Распашные виды ворот могут быть:

деревянными;
металлическими;
выполненными из поликарбоната;
коваными.

Оформление ворот и стилистика

Зависит от вкуса и возможностей хозяев

Важное условие при выборе декора ? сочетаемость с фасадной частью дома, крышей. При выборе цветов также стоит учитывать этот фактор

Допускается брать контрастные тона.

Иногда столбы дополняют уличными фонарями, добавляя яркости усадьбе в ночное время. Створки украшают маленькими резными фигурками, коваными узорами, интересными рисунками. Любители минимализма ограничиваются подбором изысканного материала для ворот, не используя лишних украшений.

Лофт

Строгое направление, которое у многих ассоциируется с незаконченным ремонтом.

Основные признаки лофта:

грубое, не отшлифованное дерево;
кирпичные столбы;
бетонные плиты без отделки;
металл без покраски.

Цветовая гамма преимущественно темных тонов серого, черного, коричневого. Допускается игра на контрасте – красный с черным, белый с коричневым. Линии простые, без узоров.

Модерн

Яркие примеры заборных конструкций в этом стиле:

из алюминиевых горизонтальных профилей;
кованые ажурные, витиеватые элементы;
металлические разноцветные створки.

Основное требование – волнистые, извилистые линии, углы, растительные мотивы.

Чтобы происходящее не участке не просматривалось, фоном ковки делают листы поликарбоната, дерево, профнастил.

Прованс

Забор оформляется под старину. Это образец гармоничного сочетания камня и дерева.

Столбы рекомендуется выкладывать из песчаников и известняков теплых тонов.

Створки обшиваются деревом и красятся в следующие цвета:

сиреневый;
бирюзовый;
лиловый;
бежевый;
светло-зеленый.

Забор должен создавать впечатление старого сооружения. На поверхности специально оставляют потертости. Допускается использование ковки ? простых элементов без узоров. На секциях навешивают садовые растения в горшках или высаживают по периметру вьющиеся розы.

Хай-тек

Направление, которое призвано показывать удачное сочетание минимализма деталей и экспрессию оформления.

Уместные материалы для создания створок:

трубы;
поликарбонат;
сетка-рабица;
габионы;
стальные листы;
террасная доска;
алюминиевые детали, профили;
дерево с подчеркнутой структурой.

Столбы возводятся из металла, бетона, хорошо отполированного камня.

Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

6 метровая направляющая балка;
две роликовые опоры;
концевые ролики;
ловители концевых роликов;
дополнительное устройство с 2 роликами;
заглушки для концов балки.

Распашные металлические ворота

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
Привариваем их к верхней и нижней планке каркаса ворот.
Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.
Вертикальный засов для распашных ворот можно сделать своими руками

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
На специальные монтажные уши крепим навесной замок.
Накладной засов для распашных ворот можно приобрести в магазине

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Распашные ворота – какие выбрать для дома, а какие для дачи

Советы и рекомендации по выполнению работ своими руками

Подвесные ворота

Откатные
