Маркировка фундаментных блоков
Маркировка начинается с нескольких букв. В зависимости от применения по конструкции элементы нулевого цикла подразделяют на:
- Ф — железобетонные и бетонные из тяжелого бетона под колонны (так называемого стаканного типа);
- ФЛ — железобетонные из тяжелого бетона для устройства ленточных фундаментов;
- ФБС — бетонные сплошные неармированные для устройства стен подвалов, технических подполий и фундаментов;
- БФ — железобетонные ленточные из тяжелого бетона для возведения наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий;
- ФР — железобетонные из тяжелого бетона под трехшарнирные рамы;
- ФБП — фундаментные бетонные пустотные.
Последующее цифры означают размеры фундаментного блока в дециметрах, округленные до целого числа: длина, ширина и высота в дециметрах или ширина и длина (для ФЛ). Первое число обозначает длину, второе число – ширину, а третье – высоту фундаментного блока.
Таблица 1. Размеры фундаментных блоков ФЛ
| Марка | Размеры, мм | Масса, т | Расход бетона, м3 | ||
| L | B | H | |||
| ФЛ6-24… | 2400 | 600 | 300 | 0,93 | 0,37 |
| ФЛ6-12… | 1200 | 600 | 300 | 0,45 | 0,18 |
| ФЛ8-24… | 2380 | 800 | 300 | 1,15 | 0,46 |
| ФЛ8-12… | 1180 | 800 | 300 | 0,55 | 0,22 |
| ФЛ10-30-… | 2980 | 1000 | 300 | 1,75 | 0,69 |
| ФЛ10-24-… | 2380 | 1000 | 300 | 1,38 | 0,55 |
| ФЛ10-12-… | 1180 | 1000 | 300 | 0,65 | 0,26 |
| ФЛ10-8-… | 780 | 1000 | 300 | 0,42 | 0,17 |
| ФЛ12-30-… | 2980 | 1200 | 300 | 2,05 | 0,82 |
| ФЛ12-24-… | 2380 | 1200 | 300 | 1,63 | 0,65 |
| ФЛ12-12-… | 1180 | 1200 | 300 | 0,78 | 0,31 |
| ФЛ12-8-… | 780 | 1200 | 300 | 0,50 | 0,20 |
| ФЛ14-30-… | 2980 | 1400 | 300 | 2,40 | 0,96 |
| ФЛ14-24-… | 2380 | 1400 | 300 | 1,90 | 0,76 |
| ФЛ14-12-… | 1180 | 1400 | 300 | 0,0,91 | 0,36 |
| ФЛ14-8-… | 780 | 1400 | 300 | 0,58 | 0,23 |
| ФЛ16-30-… | 2980 | 1600 | 300 | 2,71 | 1,09 |
| ФЛ16-24-… | 2380 | 1600 | 300 | 2,15 | 0,86 |
| ФЛ16-12-… | 1180 | 1600 | 300 | 1,03 | 0,41 |
| ФЛ16-8-… | 780 | 1600 | 300 | 0,65 | 0,26 |
| ФЛ20-30-… | 2980 | 2000 | 500 | 5,1 | 2,04 |
| ФЛ20-24-… | 2380 | 2000 | 500 | 4,05 | 1,62 |
| ФЛ20-12-… | 1180 | 2000 | 500 | 1,95 | 0,78 |
| ФЛ20-8-… | 800 | 2000 | 500 | 1,25 | 0,50 |
| ФЛ24-30-… | 2380 | 2400 | 500 | 5,98 | 2,39 |
| ФЛ24.24-… | 2380 | 2400 | 500 | 4,75 | 1,90 |
| ФЛ24.12-… | 1180 | 2400 | 500 | 2,30 | 0,91 |
| ФЛ24.8-… | 780 | 2400 | 500 | 1,45 | 0,58 |
| ФЛ28.24-… | 2380 | 2800 | 500 | 5,90 | 2,36 |
| ФЛ28.12-… | 1180 | 2800 | 500 | 2,82 | 1,13 |
| ФЛ828-8… | 780 | 2800 | 500 | 1,80 | 0,72 |
| ФЛ32.12-… | 1180 | 3200 | 500 | 3,23 | 1,29 |
| ФЛ32.8-… | 780 | 3200 | 500 | 2,05 | 0,82 |
Марка плиты назначается проектом по значению расчетного давления на основание под подошвой фундамента, которое определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке равном 1,0) на ширину плиты. Армирование и марка бетона плиты также назначаются проектом.
Таблица 2. Размеры фундаментных блоков ФБС
| Марка | Размеры, мм | Масса, т | Класс бетона | Расход материалов | |||
| L | B | H | Бетон, м3 | Сталь, кг | |||
| ФБС24.3.6 | 2380 | 300 | 580 | 0,97 | В7,5 | 0,406 | 1,46 |
| ФБС24.4.6 | 2380 | 400 | 480 | 1,30 | В7,5 | 0,543 | 1,46 |
| ФБС24.5.6 | 2380 | 500 | 580 | 1,63 | В7,5 | 0,679 | 2,36 |
| ФБС24.6.6 | 2380 | 600 | 580 | 1,96 | В7,5 | 0,815 | 2,36 |
| ФБС12.2.6 | 1180 | 200 | 580 | 0,32 | В7,5 | 0,133 | 0,76 |
| ФБС12.3.6 | 1180 | 300 | 580 | 0,485 | В7,5 | 0,203 | 0,76 |
| ФБС12.4.6 | 1180 | 400 | 580 | 0,64 | В7,5 | 0,265 | 1,46 |
| ФБС12.5.6 | 1180 | 500 | 580 | 0,79 | В7,5 | 0,331 | 1,46 |
| ФБС12.6.6 | 1180 | 600 | 580 | 0,96 | В7,5 | 0,398 | 1,46 |
| ФБС12.2.3 | 1180 | 200 | 280 | 0,16 | В7,5 | 0,066 | 0,38 |
| ФБС12.3.3 | 1180 | 300 | 280 | 0,24 | В7,5 | 0,100 | 0,38 |
| ФБС12.4.3 | 1180 | 400 | 280 | 0,31 | В7,5 | 0,127 | 0,74 |
| ФБС12.5.3 | 1180 | 500 | 280 | 0,38 | В7,5 | 0,159 | 0,74 |
| ФБС12.6.3 | 1180 | 600 | 280 | 0,46 | В7,5 | 0,191 | 0,74 |
| ФБС9.2.6 | 880 | 200 | 580 | 0,235 | 0,36 | ||
| ФБС9.3.6 | 880 | 300 | 580 | 0,35 | В7,5 | 0,146 | 0,76 |
| ФБС9.4.6 | 880 | 400 | 580 | 0,47 | В7,5 | 0,195 | 0,76 |
| ФБС9.5.6 | 880 | 500 | 580 | 0,59 | В7,5 | 0,244 | 0,76 |
| ФБС9.6.6 | 880 | 600 | 580 | 0,700 | В7,5 | 0,293 | 1,46 |
Что такое фундамент из блоков ФБС — описание
Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).
Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.
Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.
ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:
- Высота 28 или 58 см.
- Ширина 30, 40, 50 или 60 см.
- Длина 118 или 238 см.
Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.
Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.
Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.
На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.
В чем особенности, преимущества и недостатки
Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.
Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.
Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.
Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:
- Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
- Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
- Долгий период эксплуатации.
- Не нужно монтировать опалубку и арматуру.
- Возможность работы при любой температуре.
Помимо достоинств, у ФБС есть и недостатки:
- Высокая цена.
- Низкая теплопроводность.
- Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.
Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).
Видео описание
Подробнее о столбчатом фундаменте как технологии — в этом видео:
Расчёт столбчатого фундамента
Расчёт столбчатого фундамента на блоках 20×20×40 на грунте осуществляется в нескольких направлениях. Для начала необходимо определиться с параметрами сечения столбов и их количеством. Зависит это от предполагаемой общей нагрузки, которая состоит из следующих факторов:
- Общий вес всех конструкций будущего строения, учитывая и нагрузку, оказываемую будущей мебелью и количеством проживаемых людей.
- Сезонные нагрузки, оказываемые ветром, количеством выпадающего снега и прочие.
Расчет фундамента Источник proekt-sam.ru После того как определено количество столбов, необходимо продумать, как правильно их разместить. Продумываются все важные места:
- Обязательная установка в углах строения.
- Монтаж в местах соединения стен.
- Если длина здания большая, то шаг расположения столбов не должен превышать 2 м.
- В случае обустройства монолитного ростверка столбы можно расположить на расстоянии 3 м.
На следующем этапе уделяют внимание выбору типа ростверка. Часто используют конструкции наземного или мелкозаглублённого вида
Устройство висячего ростверка влечёт за собой ряд дополнительных хлопот: возведение опалубки и использование большого количества арматуры.
Технические особенности
Размеры блоков
Изготовитель обязан обеспечить блоки ФБС размерами, соответствующими ГОСТу с необходимыми свойствами и геометрическими параметрами. Любое несоответствие может негативно отразиться на постройке, привести к порче здания.
Блоки ФБС передают форму параллелепипеда, изготовленного из различных видов бетона: силикатного, керамзитового и бетонного. Плотность его составляет 1800 кг/м3, пустот не имеет, но содержит технологическую формовку для армирования по вертикали кладки раствором. Размерами 200х200х400 и классом прочности не менее чем В 7,5.
Изготавливаются и уплотняются конструкции на вибростолах, создается необходимый размер блоков ФБС, гладкость поверхности, а также плотность специальными опоками. Неправильная геометрия изделий не позволит выполнить ровную кладку, а швы по толщине могут превышать норму, которая соответствует 2 – 5 мм.
Таблица размеров на блоки, которая регламентируется ГОСТом.
Фундамент из блоков ФБС
Обычно после букв, которые указывают на тип изделия, присутствует набор цифр. Они указывают на габариты и, как правило, измеряются в дециметрах.
Первое число указывает, какая длина устройства, вторая – ширина, а третье значение – это высота.
Габаритные размеры фундаментных блоков указываются с округлением к большему значению. Вес даже самых незначительных изделий доходит до 260 кг.
Монтаж блоков ФБС: пошаговая инструкция
Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.
Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:
- Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.
Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия. Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий
Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.
- На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.
Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.
Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).
Рытье котлована
- На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.
Подготовка песчаной подушки
Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.
- Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.
Установка опалубки для монолитной подушки
Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.
Армирование монолитной подушки
- На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.
Заливка монолитной подушки
Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор
Готовая монолитная подушка

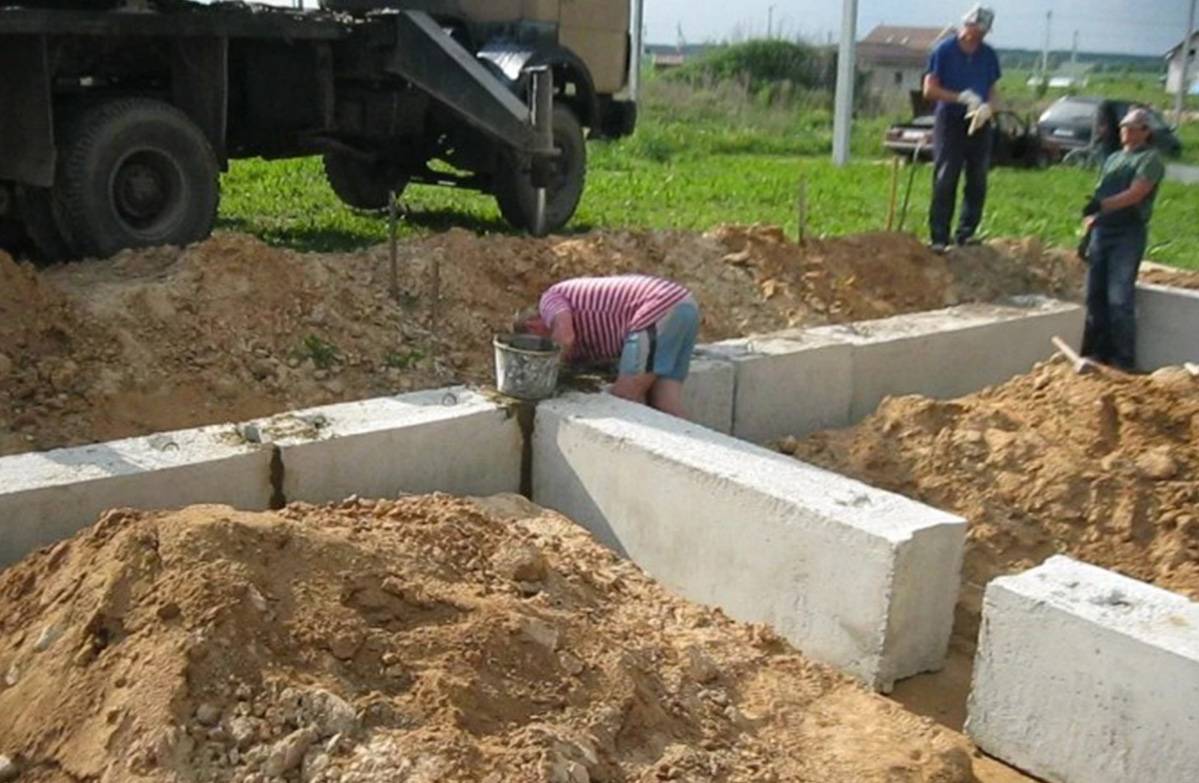

- Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.
Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.
Монтаж блоков ФБС
- Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.
Гидроизоляция фундамента из блоков ФБС
- Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.
Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок
Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии
Стоимость
Фундамент всегда занимает весомую часть в расходах на строительство дома. Его стоимость может составлять от 25% до 45% от стоимости всей архитектурной части сооружения.
В настоящее время стоимость одного погонного метра заглубленного ленточного фундамента с использованием подушек ФЛ, без обустройства подвального помещения (только траншеи), составляет от 9500 рублей, учитывая стоимость материалов и работу. Зная это, можно произвести расчет примерной стоимости ленточного фундамента.
Сколько стоят блоки для фундамента? Цена на железобетонные блоки для фундамента на данный момент примерно от 600 до 4000 рублей в зависимости типа и размера.
Снегозадержатели для металлочерепицы. Об этом читайте у нас в статье.
А здесь статья про фундамент под дом из пеноблоков.
Тут https://stroika-dom.com/stroitelstvo/fundament/ вы найдете еще много познавательных статей про фундамент для вашего дома.
Как защитить фундамент от морозного пучения?
Очень просто: создать условия, при которых пучинистый грунт под домом не будет подвержен пучению. Как известно, такой грунт увеличивается в объёме при двух условиях: если он насыщен водой и если он промерзает. То есть нужно добиться, чтобы грунт не насыщался водой и не промерзал в зимнее время. Для этого при устройстве мелкозаглублённой ленты предусматривают три мероприятия:
- В пятне застройки частично удаляют пучинистый грунт и вместо него сооружают непучинистое основание, обычно в виде хорошо утрамбованной подушки из крупнозернистого песка или щебня, толщиной 200-300 мм (более толстый слой сложно качественно утрамбовать, а без уплотнения основания возможна усадка фундамента). Это нужно, чтобы понизить уровень залегания грунта, склонного к пучению, и распределить давление от него при пучении на большую площадь.
- Препятствуют насыщению грунта водой. Для этого по периметру здания предусматривают систему дренажа, размещая её ниже подошвы фундамента. Дренаж необходим только при высоком уровне грунтовых вод (УГВ): когда вода может достичь того слоя грунта, на который непосредственно опирается подошва фундамента. Если УГВ находится ниже отметки фундамента (пусть даже и выше глубины промерзания грунта в данном регионе), то дренаж, как правило, не нужен.
- Препятствуют промерзанию грунта под домом. Для этого подземную часть здания утепляют. Прежде всего, наружную стену ленты и отмостку по периметру дома. Нередко – ещё и подошву ленты. Используют пенополистирол – экструдированный (ЭППС) или обычный (ППС). Оба материала обладают хорошими теплозащитными свойствами, но ЭППС «теплее», прочнее, устойчивее к воздействию воды (имеет почти нулевое водопоглощение) и, как следствие, дороже. Толщина слоя утепления – 50-150 мм в зависимости от глубины промерзания грунта в регионе, величины заглубления подошвы и пр. Кроме того, утеплитель монтируют под полом по грунту или в толще балочного цокольного перекрытия.
Конструкция мелкозаглубленного ленточного фундамента с теплоизолированной подземной частью. Фото: URSA
Добавим, что утепление защищает фундамент от воды и механического повреждения грунтом. А утепление пола или цокольного перекрытия ещё и снижает теплопотери из дома, уменьшая затраты на отопление.
Особенности блоков
Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.
Почему именно блочное основание?
Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.
Что представляют собой блоки ФБС
Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.
Стандартные характеристики для фундаментных блоков:
- высота — не более 58 см;
- ширина — 60, 50, 40 и 30 см;
- длина — 238, 118 и 78 см.
В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.
Положительные стороны
Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.
К ним относят:
- звукоизоляцию;
- теплопроводность;
- отсутствие негативного воздействия внешних факторов;
- простоту монтажа;
- широкий ассортимент;
- устойчивость к перепадам температур;
- долгий срок эксплуатации;
- высокую прочность и надежность;
- небольшую стоимость (в сравнении с другими материалами).
Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.
Минусы блоков
Ленточный фундамент из ФБС имеет ряд недостатков
Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.
Типы оснований
Перед началом строительства необходимо определиться с типом основания.
Выделяют несколько основных видов:
- Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
- Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
- Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
- Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
- Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.
Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.
Как подобрать размеры блоков
При покупке ФБС необходимо придерживаться следующих рекомендаций:
- Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
- Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
- Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.
Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.
Наши услуги
Наша базируется на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:
Железобетонный фундамент
На этой странице мы рассмотрим основные виды железобетонных фундаментов, технологию их возведения и определим, рационально ли самостоятельно заниматься их…
Подробнее
Плавающий фундамент
Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте, например, в…
Подробнее
Фундамент под коттедж с подвалом
Если вы планируете построить коттедж с подвалом, то следует тщательней подходить к выбору типа фундамента и выбору исполнителей. В этом случае, помимо прочностных характеристик грунта,…
Подробнее
Плитный фундамент
На данной странице вы узнаете, какими особенностями обладает фундамент из монолитной бетонной плиты, и как выполняется его расчет, и проектировка.
Проводим расчеты самостоятельно
Уверяем вас, что сегодня в сети предоставлено достаточное количество информации для того, чтобы максимально провести все необходимые расчеты. Для этого совершенно не обязательно быть инженером и иметь техническое образование. При ответственном подходе к вопросу, а также будучи наблюдательным и внимательным человеком, с легкостью можно рассчитать все критерии, необходимые для создания, к примеру, ленточного основания для нежилого сооружения либо ограждающей конструкции
Важно учитывать следующее:
- Вертикальное воздействие на грунт;
- Нагрузку веса основной конструкции на основание;
- Вес крыши и стропильной системы (но только в том случае, если вы собираетесь возводить сарай или нежилой флигель);
- Создавая чертеж фундамента, для того, чтобы исключить погрешности, результаты необходимо умножить на «2%». Это поможет перестраховаться от возможных недочетов в процессе самостоятельного проектирования.
Монтаж блоков ФБС: пошаговая инструкция
Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.
Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:
- Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.
Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия. Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий
Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.
- На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.
Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.
Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).
Рытье котлована
- На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.
Подготовка песчаной подушки
Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.
- Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.
Установка опалубки для монолитной подушки
Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.
Армирование монолитной подушки
- На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.
Заливка монолитной подушки
Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор
Готовая монолитная подушка
- Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.
Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.
Монтаж блоков ФБС
- Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.
Гидроизоляция фундамента из блоков ФБС
- Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.
Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок
Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии
Теплоизоляция
В случае наличия подпола важно иметь теплоизолированный фундамент. Гидроизоляция напылением имеет и теплоизоляционные свойства
Но часто применяют листы пенополистирола, наклеивая их на блоки снаружи ещё до засыпки землёй фундаментной ленты. Изнутри этого не делают: двойная теплоизоляция вызовет образование конденсата.
Листы пенополистирола наклеивают на блоки снаружи
Часто такое утепление кладут и под отмостку фундамента.
Утепляют не только фундамент, а и отмостку
Видео: строительство фундамента из блоков
Из бетонных блоков можно построить прочный, надёжный и практически вечный фундамент. Для большого дома подойдут тяжёлые бетонные блоки ФБС, для маленького строения стоит подобрать небольшие лёгкие блоки из пено- или газобетона. В процессе возведения фундамента нужно внимательно отнестись к его гидроизоляции, тогда конструкция будет эксплуатироваться долгое время и сохранит целостность, независимо от внешних воздействий.
Главные этапы возведения основания из ФБС
Нужна или подробная схема, или чертеж, где будет отражена информация о параметрах:
- тип грунта;
- глубина пролегания почвенных вод и промерзания грунта;
- габариты основания в соответствии с размерами здания;
- план подвального помещения с привязкой ввода инженерно-бытовых коммуникаций.
Часто блоки выпускаются для конкретного вида и так и называются: для ленточного основания, столбчатого, колонного.
Пошаговая инструкция включает:
Иногда процесс завершается гидроизоляцией или утеплением.
1. При подготовке участка выравнивается поверхность, устраняется растительность и крупные камни.
5. Скрепляющим раствором обмазываются все соприкасающиеся поверхности ФБС: и вертикальные, и горизонтальные. Последовательность укладки фундамента из блоков ФБС:
Виды
Блоки ФБС изготавливаются по ГОСТ 13579-78. Они классифицируются по таким характеристикам:
- Конструктивные особенности. В некоторых разновидностях создаются полости для монтажа усиливающего каркаса из арматуры.
- Размеры и вес. Блоки выпускаются в таком диапазоне размеров: длина – 88, 118 и 238 см; ширина (толщина) – 20-60 см; высота – 28 и 58 см. Масса может колебаться в пределах 300-1300 кг. Облегченные блоки легко укладываются вручную. Для крупноблочных ФБС требуется грузоподъемная техника.
- Используемый бетон. Он определяет плотность блоков, прочностные и иные параметры. Для изготовления может использоваться тяжелый бетон плотностью до 2400 кг/куб.м, силикатный бетон плотностью до 2000 кг-куб.м и керамзитобетонные растворы плотностью до 1800 кг/куб.м. Наиболее распространенные варианты: бетоны марки М100 (В7,5), М150 (В12,5) и М200 (В15).
- Шероховатость поверхности: гладкие или шероховатые ФБС. Последний тип облегчает оштукатуривание.
Стандартная маркировка блоков состоит из букв ФБС и нескольких групп цифр, а также буквы в конце. Пример: ФБС 12-3-6 Т расшифровывается, как фундаментный строительный блок с округленной длиной 12 дм (фактически 118 см), шириной 3 дм, высотой 6 дм (фактически 58 см), изготавливаемый из тяжелого бетона (Т).
В буквенном обозначении может присутствовать П (пористый, керамзитобетонный раствор) или С (силикатный бетон).
Составляем план правильно
Создавая опоры для ленточного фундамента чертеж должен отвечать следующим требованиям.
- При определении наиболее подходящего масштаба настоятельно рекомендуется выбирать либо 1 к 100, либо 1 к 400.
- До начала строительных работ следует провести разметку участка.
- Если вы планируете создавать дом или общественное сооружение с колоннами, обязательно следует указать данное обозначение и разрез на чертеже.
- Все линии на бумаге должны быть четкими и точными, толщина каждой из них – 0.5-0.8 миллиметров.
В общей схеме непременно должно быть обозначение подошвы, а также места, в которых будут находиться различные выпуклости или же углубления
Это важно для того, чтобы рассчитать расположение коммуникаций от центральных магистралей
Такие отверстия и выступы обязательно должны быть отображены на схеме контурно и прерывистыми линиями. Если это будет необходимо, можно сделать пояснительные заметки и сноски.
Фундамент из блоков и его применение
Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.
Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.
