Трубопровод из меди: особенности, преимущества и недостатки, нюансы монтажа, классификация фитингов

Медные трубы для водопровода – лучшее решение вопроса водоснабжения

Трубы из меди обладают рядом особенностей, обусловленных свойствами металла изготовления и бесшовной технологией их производства. Медные трубы для водопровода лишены существенных недостатков и наиболее предпочтительны для водоснабжения.

Медный трубопровод на фитингах, собранный методом пайки твердым припоем, выдерживает максимальные нагрузки более 500 атм и температуру до 600 °С. Многие материалы при понижении температуры становятся ломкими. Медь является исключением – прочность и пластичность этого металла с падением температуры возрастают.

Это свойство обеспечивает допустимость многократного замораживания и размораживания труб из меди (в зависимости от твердости изделий до 3 раз). Даже если происходит авария, то только в одном месте, в отличие от стальных трубопроводов, у которых порыв распространяется по всей трубе.

Поэтому ликвидация последствий заморозки медных изделий не представляет большого труда, а стальную систему необходимо заменять полностью.

Медные трубы просты в механической обработке и очень технологичны на любом участке прокладки: при прохождении отверстий, огибании углов и иных препятствий, монтаже аппаратуры, монтировании отвода на уже готовом трубопроводе.

Для всех работ необходим нехитрый механизированный и ручной инструмент.

Во время испытаний всегда происходил разрыв в теле трубы, и никогда не нарушалась герметичность мест соединения, в том числе обслуживаемых. Капиллярная пайка позволяет производить быстрый и простой монтаж.

Ее преимущества особенно очевидны при сопоставлении со сваркой, требующей повышенной аккуратности и тщательности в работе с пластиковыми трубами, либо громоздкого оборудования в случае систем из стали.

Кроме соединений высокой долговечности и надежности (прессование, пайка, сварка), есть и не требующие специальных навыков и инструментов – с помощью фитингов для быстрого монтажа при авариях, а также в безнапорных системах (самофиксирующиеся, компрессионные и так далее).

Это обеспечивает оперативность и гибкость в работе монтажника. Нарезать резьбы на трубах из меди запрещено, но комбинированные фитинги позволяют произвести простой переход на резьбу посредством прессования или пайки.

Медный трубопровод допустимо замоноличивать в стены и пол, если использовать изделия в изоляции, гофро-трубе, оболочке, где предусмотрено тепловое расширение, обусловленное колебаниями температуры подаваемой воды, либо смонтировать в коробе.

Обслуживаемые соединения запрещается замоноличивать без обеспечения доступа к ним. При открытой прокладке медные трубы очень эстетичны, допускают окраску, но требуют такого расположения, которое предотвращает риск случайного повреждения.

Материалы и оборудование

Самым надежным соединением медных труб считают сварочные работы,. Стыковку рекомендуется проводить, применяя следующие приспособления:

  • припои, которые выбирают для определенного материала;
  • дополнительные фитинги;
  • флюс в виде жидкости или пасты, для очищения места стыка от оксидного налета;
  • для нарезки заготовок применяют труборез, при помощи которого подготавливают заготовки с ровным краем;
  • сниматель фаски;
  • для увеличения отверстий используют развальцовщик;
  • газовые приборы для прогрева места сварки.

Типы сварочных горелок

Выбор оборудования напрямую зависит от объема предстоящих работ и диаметра труб. Чтобы знать, как сварить медные трубы, нужно понимать особенность этого металла. Например, проводить работы с применением твердого припоя можно с горелкой, способной разогреть его до температуры 430°С — 450°С, тогда как для мягкого она не должна превышать 425°С. Среди большого ассортимента, представленного на рынке, можно выделить следующее оборудование для сварки медных труб:

  • Если объем работ достаточно большой, то можно приобрести ацетилено – кислородный аппарат, дающий равномерное распространение тепла по месту стыка. Этот вид сварочного оборудования требует навыков работы с ним, так как кислородно-ацетиленовая смесь при высоком давлении взрывоопасна. Как правило, применяется для работ с твердым припоем.
  • Бытовые газовые горелки больше подходят для сварщика самоучки и могут отличаться составом газа в их баллоне:
  • Для сварки небольших элементов подходит аппарат с баллоном из смеси газа с воздухом. Емкость может быть как стационарная, так и съемная.
  • Смеси с кислородом в горелках применимы при монтаже труб любого диаметра и толщины стенок. Они относятся к категории профессионального оборудования и, как правило, имеют стационарные емкости.
  • Небольшие ручные инструменты помогут сделать ремонт медных труб и обойдутся владельцу недорого. Они снабжены одноразовым баллоном с пропаном или бутаном, могут работать с любым видом припоя. Обычно, подобный инструмент продается со сменными соплами, что позволяет регулировать мощность пламени.

Лучшим оборудованием для домашнего мастера являются ручные горелки, так как для работы с ними не требуются особые знания и умения. Они оснащены отражателями пламени и специальным клапаном для блокировки подачи газа, что обеспечивает дополнительную защиту неопытному новичку.

Индукционная сварка медных труб осуществляется индуктором, подключенным к генератору и, как правило, используется профессиональными сварщиками при монтаже промышленных магистралей.

Сварка медных труб (видео отображает это) своими руками вполне по плечу неопытному мастеру, если им правильно выбран инструмент для этого. Чем проще агрегат, тем легче с ним работать. Автономная ручная горелка в этом случае – самый оптимальный выбор.

Особенности фитингового соединения

Фитинговым или фасонным называется способ монтажа, при котором для соединения двух или более деталей трубопровода используется элемент, называемый фитингом.

Бесфасоночные способы соединения – сварное и клеевое – образуют надежные неразъемные узлы, что удобно при монтаже подземных коммуникаций и скрытых инженерных сетей.

Однако не всегда при монтаже возможно использование сварки и клеевых составов: их применение может быть опасно вблизи источников тепла, в невентилируемых помещениях, кроме того, для работы необходимы специальное оборудование и защитная экипировка. Как сварка, так и клей неприменимы в помещениях с уже выполненной декоративной отделкой, поскольку могут повредить отделочные материалы.

Всех перечисленных опасностей и недостатков не имеют фасонные или фитинговые способы соединения:

  • Для монтажа не требуется ни защитной одежды, ни специального оборудования – достаточно установить подходящий фитинг между элементами трубной сети и соединить его патрубки с концами труб.
  • Можно соединять трубы не только с одинаковыми техническими характеристиками, но и с разными – организовать переход между разными материалами, диаметрами, различающимися крепежными патрубками.
  • Обустроить новый трубопровод любой конфигурации, отремонтировать участок имеющейся трубной сети или врезать в нее новую ветку – эти операции существенно облегчает использование фитингов.
  • Большинство фасонных элементов устанавливается без использования пачкающих, горючих, токсичных и химически активных веществ, поэтому нет опасности повредить отделку в помещениях или нанести вред людям и окружающей среде.
  • Некоторые из фитингов позволяют выполнить разборный узел, который при необходимости легко демонтируется, отдельные из них даже можно использовать повторно.

Что необходимо для пайки труб из меди

Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.

Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора.
Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями

Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах.
Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку. В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов. Именно такую задачу и решает такое приспособление как труборасширитель

Именно такую задачу и решает такое приспособление как труборасширитель.

Набор для развальцовки медных труб

Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм.
Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки.
Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов.
Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.

Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:

  • обычный маркер;
  • рулетку;
  • строительный уровень;
  • небольшую кисточку с жесткой щетиной;
  • молоток.

Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа. При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя

Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров

Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.

Ершики для зачистки внутренней поверхности медной трубы перед пайкой

Инструменты и материалы для монтажа медных труб своими руками

горелка для пайки медных труб – ключевое оборудование для пайки. Существует многообразие видов горелок, выбор желательно остановить на газовой горелке с пьезоподжигом и насадкой для регулировки пламени.

  • Припой для пайки медных труб – обычно это олово в виде прутков или катушек проволоки.
  • Флюс для пайки медных труб – это паста, которой покрывают поверхность труб и фитинга для того, чтобы она растворила оксидные пленки на поверхности соединяемых деталей, защитила медь от окисления в результате нагревания и обеспечила увлажнение поверхностей в момент растворения припоя.
  • Труборез для медных труб – инструмент для резки медных труб труборасширитель для медной трубы – инструмент для увеличения диаметра медных труб при вмонтировании деталей одна в другую.
  • Фаскосниматель – инструмент для снятия фаски, избавления материала от возможных заусенцев.
  • Фитинги – соединительные детали различных конфигураций.
  • Ершик и щетка стальные для чистки внутренней и внешней сторон фитингов и труб.

Инструменты, необходимые для пайки медных труб своими руками

Оборудование для пайки медных труб не отличается дороговизной и исключительностью. Зато потребует некоторых усилий для того, чтобы получить уверенные навыки по его использованию: желательно потренироваться на обрезках труб для того, чтобы разобраться с тонкостями технологии и методов. Пошаговая инструкция соединения мягким припоем медных труб

Шаг 1. С помощью труборасширителя увеличить диаметр фитинга, с помощью фаскоснимателя – зачистить края трубы. Шаг 2. Щеткой отполировать внешнюю часть трубы, ершиком – внутреннюю часть фитинга. Шаг 3. Специальной кисточкой нанести на трубу и фитинг пасту для пайки медных труб – флюс – и сразу же соединить детали, не допуская попадания любого вида загрязнений или инородных предметов. Шаг 4. Газовой горелкой для пайки водопроводных медных труб аккуратно нагревать соединение, действуя по всей поверхности. Показатель хорошего нагрева – изменение цвета флюса для пайки.

Процесс пайки медной водопроводной трубы

Шаг 5. Прекратив нагревание соединяемых поверхностей, наносить припой для пайки медных труб по всему периметру соединения. Огнем горелки нельзя задевать проволоку припоя: олово должно плавиться на медной поверхности от её высокой температуры без прямого воздействия огня. Шаг 6. Дождаться естественного и полного охлаждения детали – без дополнительных средств для быстрого охлаждения. Шаг 7. Обязательно удалить остатки флюс-пасты с поверхности влажной тряпкой. Её воздействие необходимо только во время пайки: она разрушает защитный слой медных деталей.

Это важно: детали во время пайки и сразу после неё должны быть хорошо закреплены, так как паять медные трубы можно только в неподвижном состоянии.

Шов на месте сцепления деталей должен быть ровным и плотным. Проверить получившийся результат возможно будет только при включении достаточного напора воды в водопроводе, однако, если пайка прошла удачно, надежность шва нисколько не снижается от времени, возможных перепадов давления или температуры воды.

Внешний вид правильно спаянной медной трубы

Достоинства металлопластиковых изделий

Широкое распространение металлопластиковых труб обусловлено немалым количеством положительных качеств, присущих данному материалу. Например, в отличие от стальных и чугунных труб, металлопластиковые изделия совершенно не подвержены коррозии и отлично выдерживают воздействие химически активных веществ.

Еще одним немаловажным достоинством является простота монтажа и сборки. Для установки трубопровода из металлопластиковых труб потребуются, кроме самих труб, только накидные ключи, подходящие фитинги и минимум знаний о том, как соединить все части системы воедино.

Если говорить о фитингах, то нельзя не отметить достаточно высокую ремонтопригодность, причем это касается всех видов – например, резьбовые фитинги для металлопластиковых труб в простоте замены не уступают деталям других типов. Эти элементы очень легко устанавливаются и демонтируются при необходимости их замены – и все это при наличии минимума инструментов и опыта.

Фитинги

Классификация по назначению

По своему функциональному назначению фитинги подразделяются на следующие виды:

  • муфты;
  • тройники;
  • углы;
  • обводы;
  • заглушки.

Классификация по способу крепления

Фитинги для отопления, фитинги для канализации и водопровода подразделяются на изделия под пайку и обжимные фитинги для медных труб.

В зависимости от способа скрепления конструкции они подразделяются на капиллярные фитинги и пресс-фитинги (резьбовые фитинги для медных труб). Первый тип представлен в виде муфт-переходников, прямых муфт, отводов, заглушек, отводов-переходников или углов.

Схема соединения медных труб при помощи пайки своими руками

Пресс-фитинги имеют различную конфигурацию:

  • тройные;
  • обводные;
  • прямые;
  • переходные (для соединения отличных диаметров);
  • угловые.

Классификация фитингов

Чаще всего фитинги различают по особенностям применения, способу установки на места стыков труб, назначению и материалу.

По целям применения различают: присоединённые — для подключения разнообразных устройств, промежуточные — для перехода от одной трубы к другой, переходные — для соединения деталей трубопровода разного диаметра.

По способу применения фитинг можно разделить на несколько типов.

  1. Компрессионные детали фитинга представляют собой переходной тип для соединения труб разного диаметра. Конструкция в основном состоит из обжимного кольца и гайки для соединения, которая закручивается с помощью гаечного ключа.
  2. Самый популярный тип фитинга, это модель с резьбой на внутренней стороне детали. Резьбовой фитинг накручивается на трубы и не требует нарезки резьбы, поэтому его особенно удобно применять на стальных или чугунных трубах.
  3. Самофиксирующий фитинг устанавливается при помощи специального инструмента, поэтому может понадобиться помощь специалиста, но при этом детали прочно и качественно скрепляются. Детали такой модели фитинга можно легко снять и использовать несколько раз.
  4. Клеевые детали быстрее всех монтируются на трубопровод и не почти не требуют инструментов. Установка происходит с помощью полимера в жидком состоянии.
  5. Установка фитинга при помощи капиллярной пайки сложна для новичка. Потребуется специальный инструмент, который способен нагреть внутренние волоски (олово, медь) фитинга до состояния плавления. Благодаря такому способу пайка надёжно скрепляет между собой трубы.
  6. Металлопластиковый фитинг используется при соединении труб из аналогичного материала.

По назначению детали фитинга можно разделить на 20 видов. Бывают модели в виде переходников, сгонов, тройников, удлинителей, патрубков, адаптеров, заглушек и др.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

  • армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
  • металлопластиковые трубы диаметр 16мм – от 47 руб/м;
  • неотожженные медные диаметр 10мм — от 280руб/м;
  • отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Правила выбора труб из латуни

Выбор латунных труб должен основываться на определении следующих параметров:

  1. толщина стенки трубы. Латунные трубы могут изготавливаться несколькими методами: вытягиванием, прессованием и методом холодной катки. В зависимости от метода изготовления трубы могут толстостенными и тонкостенными. Трубы с большей толщиной стенки преимущественно используются для изготовления промышленных трубопроводов и трубопроводов высоким показателем давления. Тонкостенные используются в быту для сооружения систем водоснабжения, отопления и так далее;

Трубы с разной толщиной стенки

  1. форма. Изделия из латуни могут иметь круглое, овальное, квадратное, прямоугольное и так далее сечение. Круглая труба применяется для сооружения трубопроводов, а профильная (формы, отличной от круглой) – для сооружения каркасов, поделок, мебели и так далее;

Круглые и профильные латунные трубы

  1. диаметр. Размеры латунных труб изготавливаются в соответствии с ГОСТ 494-90. Диаметр может варьироваться от 3 мм до 100 мм, а длина 1 – 10 м. Самыми востребованными в быту являются трубы длиной 6 м и диаметром 32 мм, так как именно из них изготавливаются бытовые системы водоснабжения и отопления;

При определении диаметра важно учитывать основные характеристики трубопровода или уровень нагрузки при сооружении иных форм.

  1. состояние материала. Трубы, изготовленные методами холодной катки и вытягивания, могут быть мягкими, полутвердыми или мягкими и полутвердыми с повышенной эластичностью. Их целесообразнее использовать для сооружения мебели и иных поделок, а также прокладки теплого пола и иных аналогичных систем;
  2. точность изготовления. По ГОСТ трубы могут иметь нормальную, повышенную и высокую прочность. Изделия с высокой прочностью применяются для изготовления приборов, а трубы с нормальной и повышенной прочностью подходят для сооружения трубопроводов.

Основные характеристики латунных труб указываются в маркировке.

Определение параметров труб по маркировке

Качество фитингов на рынке

Все обжимные фитинги для труб из металлопластика, поступающие на рынок, реализуются с краткой инструкцией по монтажу и подробным описанием. Такое дополнение никогда не будет лишним, особенно если монтажом трубопроводной системы занимается любитель. Для изготовления обжимных фитингов обычно используется латунь, характеризующаяся надежностью, высоким уровнем прочности и значительным весом. Благодаря этому оригинальное изделие можно довольно легко отличить от подделки.

Покупая обжимные фитинги на рынке или в специализированном магазине, обязательно нужно требовать у продавца сертификат качества. Если подобный документ отсутствует, то такую продукцию приобретать не рекомендуется. Что касается торговых точек, то предпочтение стоит отдавать только хорошо проверенным и надежным местам.

Некоторые недобросовестные производители используют один хитрый ход: они изготовляют опытную партию фитингов в полном соответствии со всеми требованиями и стандартами, после чего, получив разрешение на массовый выпуск такой продукции, вместо качественных первоначально используемых материалов начинают применять дешевое низкокачественное сырье. Производственный процесс, таким образом, становится гораздо более выгодным и экономичным, но крайне ненадежным.

Отличить оригинальный и качественный обжимной фитинг от подделки можно довольно легко. Сразу должна насторожить слишком низкая стоимость изделия

Важно всегда помнить, что высококачественная продукция никак не может стоить дешево, а бесплатный сыр, как говорится, может быть только в мышеловке

  1. Из какого материала монтировать водопровод в квартире?
  2. Как правильно паять полипропиленовые трубы своими руками

  3. Коллектор водоснабжения: что это, как правильно выбрать и установить?

Особенности установки труб для водопровода

Монтаж медного водопровода для холодной и горячей воды не отличается по технологии

Однако следует обратить внимание на внешний вид трубопроводов и соответствующих фитингов: на детали, предназначенные для горячей воды, наносится теплоизоляция из ПВХ пленки. Монтаж медных труб для водоснабжения может быть осуществлен одним из следующих способов:

  1. С использованием резьбовых фасонных элементов.
  2. С применением пайки.

Цанговые соединение резьбовыми фитингами – самый легкий и доступный для установки своими руками способ подключения.

Резьбовые фитинги создают разъемные соединения, которые можно многократно откручивать или закручивать при необходимости. Для того чтобы осуществить монтаж, необходимо:

  1. Надеть на трубы обжимную гайку.
  2. Надеть сверху обжимное кольцо.
  3. Соединить элементы между собой.
  4. Затянуть гайку.

Медные фитинги

Обжимное кольцо отвечает за герметичность соединения, поэтому не подлежит повторному использованию. Если соединение пришлось раскрутить, резиновое кольцо стоит поставить новое. Трубы из меди можно гнуть в любом направлении, а поэтому есть возможность сэкономить на количестве фитингов.

Соединение методом пайки – несколько более сложный способ монтажа, тем не менее, вполне выполнимый своими руками. Необходимо быть осторожным и соблюдать все меры безопасности при работе с открытым огнем. Само соединение состоит из таких этапов:

Очистка концов трубы и фасонного изделия наждачной бумагой до чистого металла.
Кисточкой тонко наносится слой паяльного флюса.
Труба вставляется в фитинг до максимальной отметки.
Место соединения нагревается газовой горелкой или строительным феном

Очень важно равномерно разогреть соединяемые элементы, для этого рекомендуется пользоваться паяльной лампой с двумя горелками.
Когда температура разогрева будет достаточной для плавления припоя, его вводят в место соединения.
После затвердевания можно удалить излишки флюса.. В продаже представлены медные фитинги с заранее предусмотренным припоем в специальном желобе

Это упрощает монтаж своими руками: достаточно только ввести конец смазанного флюсом трубопровода и нагреть до необходимой температуры. Припой расплавится и затечет в щель между трубой и фитингом, создавая надежное соединение

В продаже представлены медные фитинги с заранее предусмотренным припоем в специальном желобе. Это упрощает монтаж своими руками: достаточно только ввести конец смазанного флюсом трубопровода и нагреть до необходимой температуры. Припой расплавится и затечет в щель между трубой и фитингом, создавая надежное соединение.

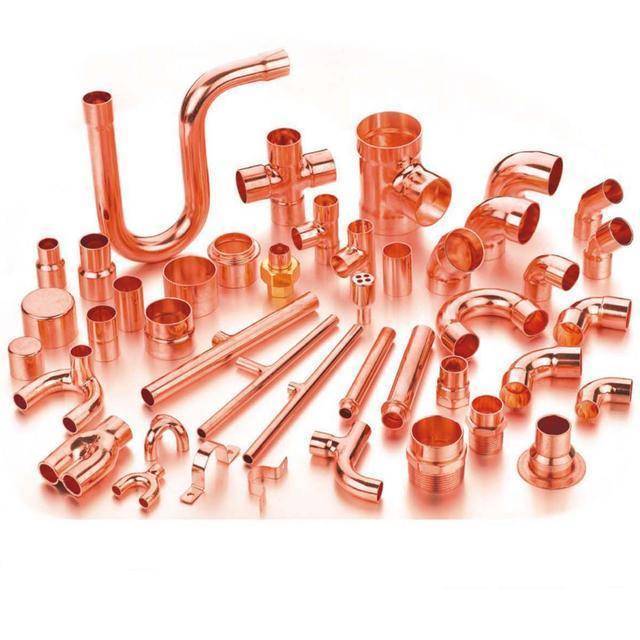

Фитинги для медных труб

Это интересно: В чем отличия между вентилем и задвижкой: разъясняем детально

Ход работ

Стыковку отрезков труб с помощью фитингов выполняют в следующей последовательности:

  • отрезать секции труб необходимого размера;
  • если водопровод собирается из медных труб с ПВХ — изоляцией, то на концах изделий этот слой следует снять;
  • линию среза зачистить с помощью напильника от заусениц;
  • снять фаску;
  • надеть на подготовленную деталь поочерёдно накидную гайку и обжимное кольцо;
  • состыковать фитинг с гайкой и затянуть резьбу сначала рукой, а затем с помощью ключа;
  • в местах, где выполняется установка переходного фитинга с медной трубы на стальную, герметичность стыков обеспечивают применением ФУМ — ленты.

При соединении труб пайкой своими руками нужно соблюдать меры предосторожности, описанные выше, и обладать определёнными навыками. Процесс подготовки и сама пайка включает в себя следующие действия:

  • резка необходимых отрезков труб с помощью трубореза или ножовки по металлу;
  • удаление на их концах теплоизоляционного слоя (если имеется) и образовавшихся заусениц;
  • удаление в зоне пайки оксидной пленки мелкой абразивной шкуркой;
  • ошкуривание фитинга;
  • промазка флюсом наружной поверхности деталей;
  • вставка конца трубы в фитинг таким образом, чтобы между деталями оставался зазор не более 0,4 мм;
  • прогрев зоны контакта элементов газовой горелки(на фото ниже);
  • вставка припоя в зазор между фитингом и концом медной трубы;
  • пайка шва;
  • промывка системы от частичек флюса.

Процесс пайки медного трубного проката можно посмотреть на видео:
