Инструкция сборки раздвижной перегородки из гипсокартона

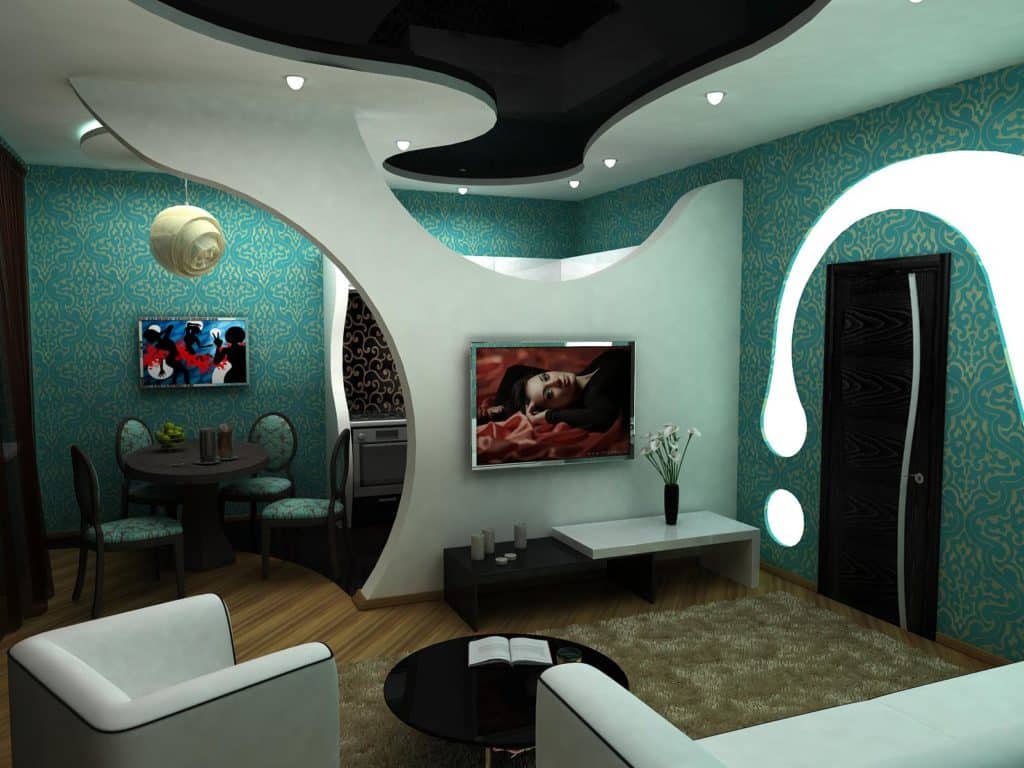

Необычные дизайнерские решения

По всей линии монтажа перегородки с высокой точностью измеряется высота комнаты. Если не будет четкого горизонта, то створки будут застревать. Неровности устраняются заранее. Неправильный замер ширины проема приведет к тому, что конструкция не поместится. Мнение, что перегородка зрительно уберет перекосы ошибочное.

Количество механизмов в системе влияет на ее удорожание. Нужно просчитать свои финансовые возможности. Но нельзя экономить на специальных дополнительных устройствах.

Чтобы полотно не раскачивалось при движении по верхней опоре, используются устройства – пятка. Доводчики помогают закрывать створки без усилия. Итальянские и немецкие механизмы отличаются своим высоким качеством. От уровня их износостойкости зависит частота ремонта всей раздвижной перегородки.

Потребовать гарантию на установку такой сложной конструкции как межкомнатная раздвижная перегородка можно только от компании-производителя, которая сама занимается комплексом услуг: выезжает на замеры, производит конструкцию, ее устанавливает.

Раздвижная дверь-купе в перегородке из ГКЛ

Внутри гипсокартонной перегородки не должно находиться никаких элементов, располагающихся на пути движения двери купе. Даже в том случае, если препятствие является непосредственной частью конструкции.Ширина дверного проема в нашей перегородке – например, девятьсот миллиметров.

Необходимо учесть размер наличников, при высчитывании ширины. Высчитываем двадцать миллиметров и получаем необходимую ширину в восемьсот восемьдесят миллиметров

Важно помнить, что высота проема всегда соответствует высоте самой двери

Выполняется обшивка каркаса гипсокартонными листами. Обшивается конструкция с двух сторон и двумя слоями. Двухслойная обшивка перегородки является не только обязательным условием для установки раздвижной двери, но и гарантом надежности и долгой службы конструкции. Кроме того, только двойная обшивка гипсокартонными листами может дать желаемую звукоизоляцию и теплоизоляцию. Затем проводится настилка чистого пола.

И только после этого настает время заняться уже самой дверью. Далее смонтируйте каркас перегородки. Уже на этом этапе потребуется чертеж, чтобы не просчитаться в размерах и расположении профилей

В том случае, если в комнате используются напольные покрытия, особое внимание стоит уделить таким элементам, как нижние направляющие двери

Если вы постелите в комнате ковер, ворсинки от которого могут попасть в механизм, то это может создать проблемы в будущем. Если же вы используете линолеум, то при трении, механизм может запросто его разорвать, что приведет пол к непрезентабельному виду. Польза от пенала для раздвижных дверей – это создание свободного пространства внутри стены, откатывающаяся в кассету створка не мешает устанавливать мебель вплотную к межкомнатной перегородке. Пенал защищает дверное полотно от загрязнений, царапания домашними животными и других повреждений.

Несущую стену нельзя демонтировать. Каркас пенала придется крепить к поверхности, а сверху обшивать гипсокартоном. Получится двойное утолщение стены и уменьшение пространства, но другого выхода нет. Перегородка из гипсокартона может крепиться к серьезной стенке либо быть самостоятельной отделки помещения. Дверное полотно при закрывании утапливается в нишу меж 2-мя сторонами перегородки либо серьезной и фальшстеной.

Для беспрепятственного задвижения двери в гипсокартонную перегородку на полотно устанавливают ручки особенной формы. Они утапливаются вглубь створки. В продаже есть огромное количество вариантов таких ручек: круглые, округлые, прямоугольные, квадратные и другие.

Звукоизоляция перегородки

В межстоечное пространство закладывают теплоизоляцию. В качестве наполнителя и искусственной преграды для акустических волн выступает пенопласт, минеральная вата, изовер, а в условиях влажной среды — пенополистирол.

Не забывают и про металлический каркас, который, как известно, является хорошим проводником звука. При соединении его деталей используют специальные полимерные прокладки, а под направляющие профили приклеивают уплотнительную ленту.

Наполнитель нарезается и плотно набивается между стойками (делается это после обшивки каркаса с одной из сторон, прокладки всех коммуникаций, монтажа розеток и выключателей).

Толщина изоляции подбирается таким образом, чтобы её поверхность не выпирала за границы каркаса. В противном случае вы обязательно столкнётесь с нарушениями геометрии обшивки при выпучивании гипсокартона.

После укладки изоляции выполняется зашивка второй стороны перегородки.

Виды раздвижных систем

Одной из важных составляющих механизма, независимо от того, делаете вы выдвижную дверь своими

руками либо нет, является тип применяемой системы. На самом деле раздвижная система представляет собой набор направляющих и рам для полотна. Это типичный каркас конструкции. Различают два главных вида современных устройств:

Железная конструкция является более крепкой. Для того чтоб сделать межкомнатную раздвижную дверь своими руками, для вас будет нужно конкретно таковой вид. Механизм способен выдержать огромные нагрузки, но при всем этом является более грубым и гулким.

Дюралевая система более эстетически презентабельна и наименее гулкая. Она подходит для легких перегородок, к примеру, из стекла либо поликарбоната. Таковой механизм безупречен для ванной либо раздевалке.

Выделяют очередной вид схожих конструкций – подвесные двери

. При помощи такового механизма можно просто сделать сдвижные двери на роликах своими руками. Это бескаркасное устройство, потому что полотно подвешивается сверху и скользит по просвету благодаря роликам в направляющей.

Подвесная раздвижная система на межкомнатные двери

Лучше не использовать очень томные полотна, можно установить дверь из поликарбоната, но при всем этом необходимо позаботиться о её оформлении.

Как сделать перегородку

Для начала нужно подготовить план-проект. Это чертеж, на котором указываются все размеры и формы будущей ширмы. Многие мастера также утверждают, что после установки такого перестенка нужно будет изменять план квартиры или дома и вносить в него добавочную стену. Это не так, потому что гипсокартон не может являться постоянной стеной, даже если своей высотой он доходит до потолка.

Фото — конструкция перегородки из гипсокартона

Перед началом работы должна быть готова смета, чтобы можно было рассчитать расценки на материал, его расход и прочие показатели. Желательно подготовить план работ. Схема установки может изменяться в зависимости от основной конструкции перестенка.

Фото — чертеж конструкции

Рассмотрим, как сделать перегородку из гипсокартона своими руками арочного типа без двери:

  1. По периметру будущей конструкции устанавливается несущий профиль для гипсового картона. Для его монтажа нужно расчертить стену и потолок. После по размеченным линиям при помощи дюбелей и монтируется каркас. В отдельных случаях разрешается работа на деревянном материале;
  2. Шаг стоек или основных профилей зависит от размера и типа дверных перегородок. Например, если планируется установка дверей, то нужно стойки монтировать на равном расстоянии друг от друга по всей площади каркаса. Но на промежутке, отведенном под дверь нужно увеличить этот показатель;

Фото — каркас для перестенка с дверью Любой перестенок требует укрепления специальными “клопами”. Это приспособления, напоминающие перемычки для монтажа профилей на стены. Установка “клопов производится в сторону, которая зависит от расположения направляющих профилей. Если UD лежит на полу, то нужно крепежи разворачивать к полу, если на потолке, то соответственно, к потолку;

Фото — шаг меду стойками После этого начинается монтаж листов гипсокартона. Согласно СНиП нужно отступить, нельзя делать крестообразные крепления, иначе конструкция станет слабой и может не выдержать давления

Очень важно от пола при установке отступать один сантиметр, а от потолка половину;

Фото — вариант монтажа каркаса

Покрытие устанавливается в два слоя – с одной стороны и с другой. При этом, если Вы одну сторону монтируете слева направо, то вторую нужно крепить справа налево; Между перегородками из гипсокартона обязательно должна быть звукоизоляция, ее устройство возможно из минеральной ваты или любого другого аналога;

Фото — утепление стены

За обшивкой каркаса следует финишная отделка покрытия. Для этого по швам листов наносится клей, на который устанавливается специальная армирующая лента. Далее, шпаклюете поверхность при помощи универсальной шпаклевки, покрываете краской или обоями.

Расход гипсокартона и других строительных материалов можно просчитать при помощи специального калькулятора. Стоит отметить, что такую систему можно установить на металлическом каркасе или деревянном, но древесину перед монтажом необходимо покрыть антисептиками.

Фото — перегородка в интерьере гостиной

Стоимость самодельного перестенка обойдется только в расходные материалы. При этом можно также воспользоваться услугами строительных компаний, которые за короткий срок реализуют в жилище любую Вашу прихоть.

Инструкция, как сделать каркас для перегородки, которая будет установлена без двери, и произвести монтаж листов:

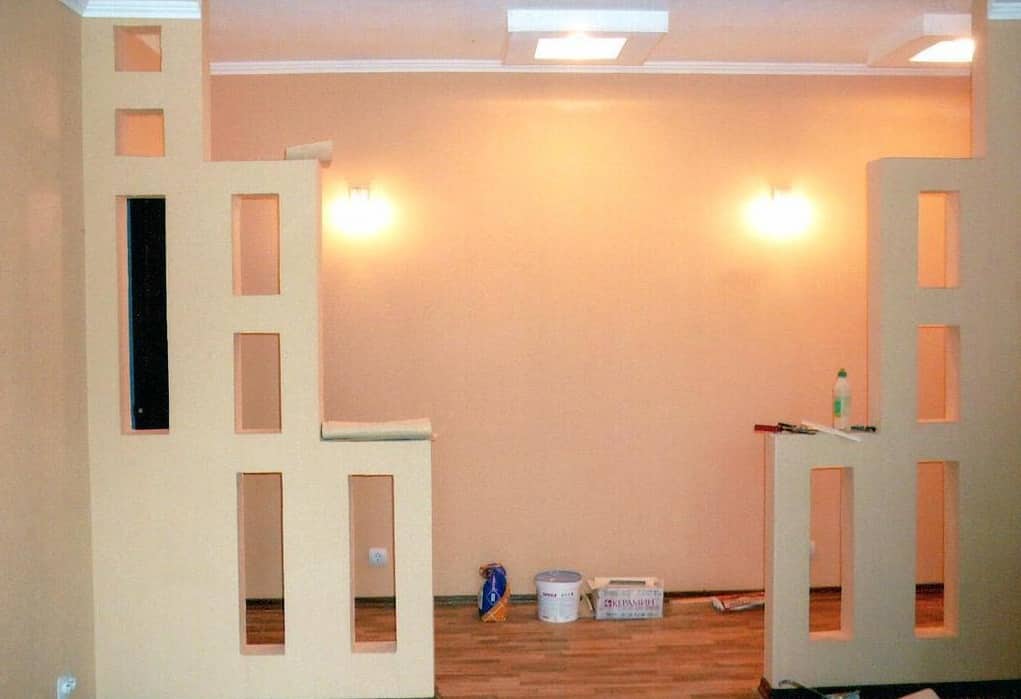

  1. Красивые декоративные перегородки из гипсокартона можно собрать в любой части комнаты. Нужно отметить место монтажа металлических направляющих или бруса. По расчерченным линиям устанавливаете профильные направляющие;
  2. Шаг стоек здесь выбираете около 20 сантиметров независимо от высоты перестенка. Если Вы хотите сделать фигурные перегородки, с нишами из гипсокартона, то помимо шага нужно просчитать еще и потребную их ширину;
  3. Каждая стойка дополнительно укрепляется подвесами. Их устанавливаете по такому же принципу, как и описано выше;

Фото — принцип установки широкого каркаса

После при потребности между металлическими профилями монтируется шумоизоляция для гипсокартона, для этого конструкция дополняется минеральной ватой (для арки это необязательно); Осталось обшить каркас листами и провести отделочные работы. Покрытие с обеих сторон устанавливается с разным направлением. Среднее количество саморезов на лист – 6 штук. При этом если каркас двухслойный, то расчет увеличивается на три-четыре самореза.

Толщина перегородок из гипсокартона, сделанных своими руками, определяется исходя из потребностей хозяев и помещения, где они будут установлены.

Первый этап — подготовка

Если вы будете производить ремонт своими руками, давайте рассмотрим все те инструменты и материалы, которые нам понадобятся во время рабочего процесса.

Используемые материалы и инструменты

  • Гипсокартон. Высчитывается исходя из расчетов общей площади стен в квадратных метрах.
  • Металлический профиль для гипсокартона. Потребуется в зависимости от той поверхности, на которой будет возводиться стена.
  • Дюбель гвозди и саморезы по металлу. В некоторых случаях потребуются дюбель бабочки, если вы после ремонтных работ будете что-либо навешивать на стену из гипсокартона.
  • Грунтовка и шпаклевка для затирки швов гипсокартона.

Теперь что касается необходимых инструментов:

  • Молоток или киянка.
  • Электролобзик или ножовка по металлу.
  • Шуруповерт для гипсокартона.
  • Дрель или перфоратор.
  • Шпатель нескольких видов: для затирки саморезов (маленький) и для затирки швов (широкий).
  • Строительный уровень.
  • Рулетка.
  • Острый нож.

Подготовка поверхности

Данный процесс не является важным, в любом случае каркас будет выравниваться за счет металлических профилей.

Но все равно, перед тем как сделать фальш стену из гипсокартона, следует решить несколько проблем:

Во-первых, подготовить все коммуникации заранее

Это важно, так как после возведения выравнивающей стены это будет проблематично сделать.
Во-вторых, устранить все следы плесени, заделать трещины и устранить осыпающиеся материалы.

По рабочему эскизу сделаем чертеж конструкции из гипсокартона

Конструкция каркаса для перегородки состоит из вертикальных стоек, горизонтальных направляющих и горизонтальных перемычек. Листы гипсокартона имеют размер 2500×1200 мм. Расстояние между серединами вертикальных стоек должно быть не более 600 мм, расстояние между серединами горизонтальных профилей должно быть кратно 500 мм.

Для нестандартных конструкций расстояние между элементами каркаса выбирается элементарной разлиновкой предполагаемой перегородки. В целях экономии гипсокартона делайте расстояние между стойками под ширину листов гипсокартона которые есть в наличие.

Важно! Никогда не оставляйте края гипсокартона без опоры на каркас. Любой край гипсокартона должен упираться в профиль каркаса

В нашем примере чертеж перегородки из гипсокартона получился следующий:

На чертеже отметим линии электропроводки, которые нужно будет провести внутри конструкции.

Чертеж планируемой перегородки из гипсокартона готов, остается подсчитать необходимый материал и подготовить инструмент для работы.

3 этап

Состоит из сборки металлоконструкций панели перегородки с механизмами катания.

Пошаговый процесс:

  • Размечается расположение направляющих UW-профилей и стоечных CW-профилей перегородки относительно верхней подвижной направляющей. Размер межкомнатной перегородки с роликами катания должен быть на 20 мм меньше высоты помещения;
  • На ровной горизонтальной поверхности производится сборка панели перегородки из отрезанных ножницами по металлу профилей. Высота стоек должна быть меньше на 10 мм размеченной;
  • На каждой панели устроить по две горизонтальные перемычки жесткости на равных расстояниях;
  • Закрепить перемычку и стойки шурупами 9 х 3.5 мм;
  • Все угловые соединения профилей выполнить с загибом 10 см профиля на стойку с просечкой;
  • Установить промежуточную стойку между верхними перемычками;
  • Установить механизмы катания. Стойки делают из двух профилей. Жесткость панели обеспечивается диагональными профилями, согласно рабочему проекту. Каждая створка каркаса перемещается на каретке по направляющей, поворачивающейся по вертикальной оси. У створок имеется вертикальный ролик. Створки, соединенные петлями, полностью складываются.

Основные виды трансформирующихся межкомнатных перегородок:

  • складывающиеся мягкой и жесткой конструкцией каркасы;
  • откатные цельные и составные.

Механическая часть трансформации обеспечивается катальными роликами, движущими по направляющим профильным рейкам заводской поставки. Допускается устройство ограничителей перемещений из плоскости.

Как делается разметка

Разметка профиля под гипсокартон

  1. Лучше всего заниматься разметкой листов на полу. Для этого потребуются:
  • карандаш;
  • строительный уголок;
  • длинная линейка (можно использовать правило или длинный строительный уровень).

С их помощью удается идеально правильно разметить ровные линии и прочертить их. Линии предназначаются, чтобы зафиксировать места для крепления направляющих из профиля.

  1. Еще на линии должно быть обозначено место, где будет располагаться дверной проём. Там не должно быть направляющей.
  1. Проецируется прямая линия от потолка до пола. Используется отвес.
  1. Под прямым углом от краев тех линий, что на полу, по стенам прочерчиваются вертикальные прямые черты к потолку. Так выделяются начало и конец горизонтальной линии проекции.
  1. Отметив на потолке точки, с их учетом прочерчивают точно прямую горизонтальную линию. Это место закрепления направляющей.

Очень важно отмерять эти две линии предельно правильно. Именно от этих отметок будет в основном зависеть вертикальность возводимой стены

Отделка и декорирование

Как функциональная, так и декоративная перегородка, созданная из ГКЛ своими руками, требует окончательной отделки и декорирования. Эти процессы зависят от выбора декорирующего покрытия.

Если планируется покраска либо поклейка обоев проведите следующие отделочные работы:

  1. Места стыковки листов заклейте стекловолоконной лентой.
  2. На швы нанесите стартовую шпатлевку.
  3. Шляпки саморезов зашпаклюйте.
  4. Неровности зачистите «шкуркой».
  5. Нанесите ровный слой финишной шпатлевки.
  6. После подсыхания мелкозернистой наждачной бумагой устраните все дефекты.
  7. Отгрунтуйте поверхность.

Для стенок под окраску подойдет водорастворимая грунтовка. Если предполагается оклейка обоями, лучше использовать в качестве грунтовочного состава водно-красочный раствор. Если этого не сделать, гипсокартон быстро «съест» обойный клей, и покрытие отклеится.

После схватывания раствора приступают к монтажу двери и декоративной обработке. ГКЛ хорошо впитывает любые жидкие субстанции, включая вододисперсионную краску, поэтому наносить придется несколько слоев.

Если же предполагается использовать иные варианты отделки и декорирования: кафельную плитку, пластиковые панели, мозаику, искусственный камень либо декоративную штукатурку, можно обойтись только обработкой швов и грунтованием. При нанесении клея для плитки требуется использовать два шпателя для лучшей гидроизоляции поверхности – вначале гладкий, а когда первый слой подсохнет, гребенчатый.

С помощью гипсовой штукатурки на стенке, обшитой гладким гипсокартонным листом, несложно воспроизвести любой рельеф. Существуют уже готовые гипсовые 3D-панели необычной текстуры, которые остается только установить на гипрок.

Дополнительными элементами декора при зонировании комнаты гипсокартоном являются встроенные в тело перегородки стеклоблоки, витражи, зеркала, ажурные или узорчатые простенки криволинейной конфигурации.

Если вы решили разделить комнату гипсокартонном оригинально, дополнительные детали отвлекут от изначальной задумки и перегрузят интерьер. Лучше применить нейтральные тона и минимум декора.

Гипсокартонные переборки для зонирования пространства пользуются популярностью благодаря универсальности материала, легкости монтажа, превосходным качественным характеристикам и бюджетной цене. С помощью ГКЛ можно создать стильный, и одновременно функциональный дизайн интерьера. Материал позволяет реализовать самые смелые идеи, дополнив комнату фигурными конструкциями. Такие перегородки не только будут практичны, но и сделают ваш дом уникальным.

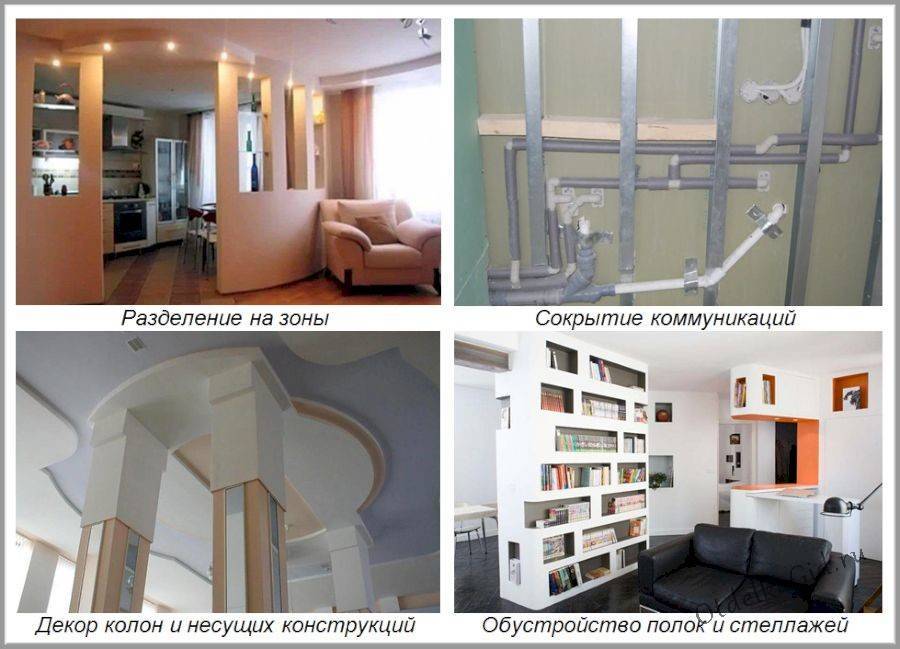

Назначение перегородок из ГКЛ

Конструкция используется не только для украшения помещения, но и выполняет ряд важных функций:

  1. Зонирование. Разделение пространства может быть полным, когда комната разбивается на два отдельных объекта, и частичное – условное разграничение помещения, в зависимости от назначения каждой области.
  2. Прокладка коммуникаций. Поскольку гипсокартонные перегородки имеют полую структуру, они являются отличным решением для сокрытия систем снабжения дома. Также это позволяет сократить расходы на размещение труб или электрических проводов внутри монолитных стен.
  3. Поддержка имеющихся конструкций. Перегородки могут играть вспомогательную роль для других декоративных или технических элементов. Но при повышенной нагрузке во время создания каркаса выставляются усиливающие закладные, которые примут на себя основное воздействие.
  4. Дополнительные места для хранения. Перегородки могут использоваться для встраивания полок или систем хранения одежды.

Также конструкция может выполнять исключительно декоративную функцию.

Гипсокартонные конструкции считаются универсальными: их можно использовать как декоративный элемент или функциональную составляющую

Конструкция перегородки из гипсокартона

Определимся с конструкцией перегородки из гипсокартона. (подробно о видах перегородки читайте подробную статью). Запланируем следующую перегородку:

  • Металлический каркас из специальных металлических профилей,
  • Два слоя гипсокартона с каждой стороны,
  • Звукоизолятор в середине конструкции,
  • С электропроводкой и установкой одного выключателя (справа от входа, на высоте 90 см),
  • С установкой двери (на расстоянии 30 см от левого края).

Примечание: В качестве каркаса возможно применение сухого ровного бруса. Однако для городских квартир использование бруса для каркаса не рекомендовано. Деревянный каркас более уместен в деревянных малоэтажных домах. Чертеж перегородки из гипсокартона это первый этап работ по устройству перегородки.

Второй этап — возведение обрешетки

Есть два типа каркасов, которые можно сделать для гипсокартона.

  • Деревянная обрешетка – дешевая, простая в установке. Но недолговечная и ненадежная. К сожалению, придется использовать очень дорогой антисептик, чтобы защитить дерево от гниения и плесени. В таком случае пропадает резон использовать данный вид.
  • Металлический каркас – надежный, долговечный и практичный. Его можно использовать повторно, с ним ничего не случится, даже если погнется, легко выпрямить. Хотя цена таких профилей будет немного выше, чем на деревянные.

Выбирать вам, только помните одну особенность – если оцинкованные стойки достаточно тяжело изогнуть, то деревянный брус тяжело найти идеально ровным.

Инструкция монтажа каркаса (металлического):

  • Первоначально размечается направляющий профиль. Для фальш стены из гипсокартона он устанавливается на полу и на потолке.
  • После чего размечается поверхность стены для установки кронштейнов.
  • Теперь с помощью дрели рассверливаются все отверстия.
  • Вставляются дюбеля и прикручиваются кронштейны, направляющий профиль.
  • Теперь вертикальные стойки фиксируются на навесах так, чтобы они составляли идеально ровную плоскость. Для этого можно натянуть бечевку от одного угла до другого, либо использовать лазерный уровень.

На кронштейнах множество отверстий, по которым можно легко отрегулировать вертикальную стойку

Не забываем, что у нас – фальш стена, которая используется для межкомнатной раздвижной двери. Поэтому каркас должен быть зафиксирован так, чтобы полотно двери могло спокойно спрятаться в нише.

Крепление для раздвижной двери также устанавливается заблаговременно, чтобы была возможность отрегулировать движение полотна

Стиль и вдохновение в каждой детали

По индивидуальным размерам

Мы ориентируемся на индивидуальность каждого нашего Заказчика, поэтому изготавливаем элементы, специально разработанные для габаритов вашего помещения и его функционального назначения. Обращаясь к нам, Вы получаете решение «под ключ» – от разработки дизайн-проекта, до сборки и монтажа готовых изделий.

Практичность в эксплуатации!

Перегородки из фанеры должны быть не только красивы, но и по-настоящему удобны и неприхотливы в обращении. Фанера – именно тот материал, который удовлетворяет этим условиям. Мы добиваемся этого без ущерба для Вашего интерьера и обстановки квартиры в целом.

Установка

Монтаж раздвижной двери в стену или перегородки из гипсокартона осуществляется в следующем порядке:

  1. Замерить стену, пол и потолок комнаты, в которой будут устанавливать перегородку.
  2. Выполнить схему монтажа каркаса и эскиз готовой конструкции с дверью. Выбрать материалы, тип механизма, дополнительные приспособления.
  3. Выполнить расчет необходимого количества профиля, гипсокартона и других материалов.
  4. Сделать наметку расположения каркаса на стене или потолке и полу. Закрепить направляющие профили. Вставить в них стоечные, тоже закрепить.
  5. Обшить каркас гипсокартоном.
  6. Установить механизм и дверное полотно с врезанными ручками.
  7. Покрыть гипсокартон выбранным отделочным материалом.

Установка двери, задвигающейся в гипсокартонную конструкцию, поможет решить многие проблемы планировки помещения, потребовав при этом небольших затрат времени и финансов.

Проголосовали более 199 раз, средняя оценка 4.8

Навесная мебель и оборудование

Как уже упоминалось, перегородки из гипсокартона по системе КНАУФ, рассчитанные для навешивания полок, шкафчиков и других элементов интерьера, выполняются с двухслойной обшивкой. Технология крепления навесных элементов зависит от веса, что и определяет выбор крепежей.

Для крепления применяются:

  • дюбель-бабочка – до 10 кг;
  • дюбель Driva – до 30 кг;
  • металлический дюбель для пустотелых конструкций Molly – до 50 кг;
  • при навешивании 45-75 кг заранее в каркасе применяется две стойки из усиленных профилей, как и для дверного проема. На них устанавливается закладная деталь – траверса, в которую потом сквозь ГКЛ будет вкручиваться саморез без применения дюбеля.

Для надежности при подборе крепежной конструкции необходимо учитывать запас прочности, составляющий не менее 30%.

Каркас

Листы гипсокартона не могут крепиться вертикально непосредственно на пол, потолок или стену. Поэтому предварительно сооружается каркас, к которому затем прикручивается листовой материал. Каркас изготавливают из специального металлического профиля.

В первую очередь крепят основу будущей перегородки. Она размещается на полу и потолке строго параллельными между собой полосами. Края профиля основы должны находиться на одной вертикальной линии.

В основу вставляют вертикальный профиль с усиленными краями. Детали конструкции соединяют между собой саморезами. Расстояние между вертикальными стойками не должно превышать 60 см, для обеспечения необходимой жесткости.

Основные методы звукоизоляции перегородок из ГКЛ

Толщина перегородок зависит и от используемого звукоизоляционного материала. Звукоизоляция применяется для перегородок, которые помогают разделить помещение. При этом используется пенопласт или стекловата. Долговечность перегородок во многом определяется качеством их сборки

Важно учитывать толщину, плотность материала и качество звукоизолирующего слоя. Часто используется минеральная вата, которая имеет плотное волокно

Для повышения звукоизоляционных свойств рекомендуется использовать двойной каркас. Нужно использовать двойное прошивание стен по внешним сторонам.

Особенности звукоизоляции в зависимости от конструкции
