Монтаж дымохода из сэндвич труб через крышу: пошаговая инструкция по монтажу дымохода из сэндвич труб через помещения, перекрытия и крышу

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

  1. В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
  2. Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
  3. Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

  • Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
  • При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
  • Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

  • Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
  • Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий

Дымоход из сэндвич труб через стену: правила монтажа и пошаговая инструкция

Несмотря на богатый ассортимент электрических и газовых котлов на современном рынке, твердотопливные печи не спешат сдавать своих позиций. Благодаря автономности использования и доступной цене, они являются оптимальным выбором для загородных домов, дач и бань.

Для правильной и безопасной работы печи, необходимо грамотно сконструировать и выполнить монтаж дымохода. Но зачастую, на этапе строительства дома, люди упускают необходимость монтажа дымохода одновременно с возведением стен. Эта проблема имеет множество решений: вывод через перекрытия, кровлю. Оптимальным вариантом станет монтаж дымохода через стену, что поможет не только существенно сэкономить площадь внутренних помещений, но и сократить количество узлов, проходов через перекрытия.

Как правильно выполнять монтаж, и какие материалы лучше использовать – мы расскажем в этой статье.

Монтаж дымохода из сэндвич труб через стену

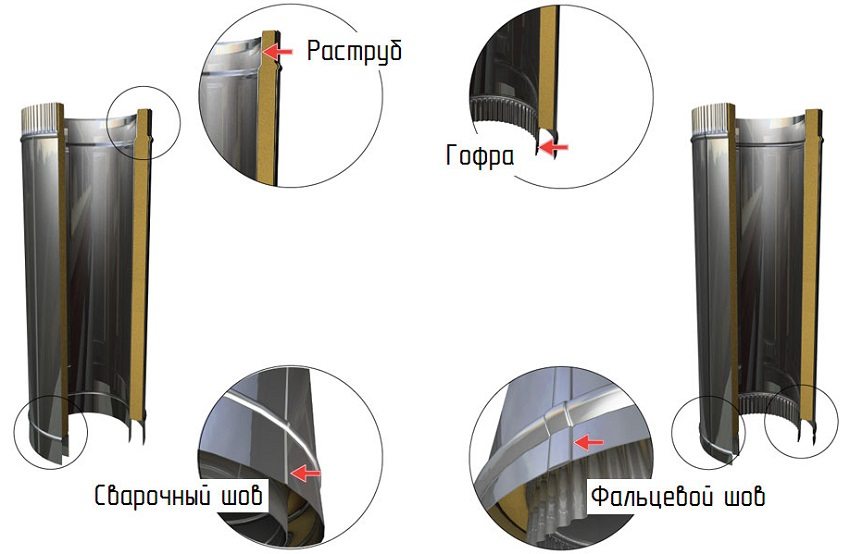

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

  1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
  2. Труба должна быть правильной округлой формы.
  3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
  4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
  5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
  6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
  7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
  8. Допускается 2‒3 мм недовара на конце модулей.

Срок службы такого дымохода

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.

Оцинкованный хомут

Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки

Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.

Из нержавеющей стали

Нормы и толщина базальтового утеплителя

Базальтовый утеплитель это укрывной строительный материал на основе минеральной ваты. Она выглядит как обычная вата светло-коричневого цвета.

Утеплитель обладает звукоизоляционными свойствами, абсолютно инертна к влаге, выдерживает температуру накала до 1000о С.

Толщина этого утеплителя внутри сэндвича может быть разной и колебаться от 25 до 60 см. Она зависит от сечения трубы, чем больше сечение, тем толщина ваты больше.

Сечение трубы, а значит, её толщина и соответственно толщина всей конструкции напрямую зависит от тепловой мощности печи.

  • Тепло меньше 3,5 кВт – сечение 0,14 Х 0,14 м.
  • Тепло 6-5.2 кВт – сечение 0,14 Х 0,2 м.
  • Тепло 5,3-7,0 кВт – сечение 0,14 Х 0,27 м.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Возможные ошибки при монтаже и как их избежать

Наличие ошибок во время монтажа дымохода может привести к возгоранию потолка, кровли или стены

Важно соблюдать минимальные расстояния между воспламеняющимися предметами и дымоходом

Ошибки и меры устранения:

  • Распространенная ошибка — экономия места. Сэндвич-трубы до тех пор, пока они находятся в исправном состоянии, не должны нагреваться. Но со временем возможно прохождение теплого воздуха через слой термоизоляции. В этом случае находящиеся рядом воспламеняющиеся материалы могут загореться. Наличие достаточного пространства между дымоходом и стройматериалами исключает такую возможность.
  • Еще одна ошибка — пренебрежение герметичностью сопоставляемых деталей. Все стыки между составляющими частями дымохода рекомендовано покрывать слоем герметика, иначе возможно прохождение продуктов горения из дымохода в окружающую среду. Стыки между трубами дополнительно можно затянуть специальными хомутами.
  • Третья распространенная ошибка — сопоставление труб только по типу “по дыму” или “по-конденсату”. Сопоставление “по дыму” означает, что раструб вышележащей трубы надевается на нижележащую трубу. В этом случае в получившемся между трубами кармане не будет накапливаться дым, но туда может стекать конденсат. Сопоставление “по конденсату” означает, что раструб нижележащей трубы надевается на вышележащую. В получившейся карман конденсат стекать не сможет, но там будет накапливаться дым. В первом случае в дымоходе будет много конденсата, во втором — сажи. Для того, чтобы взять преимущества от обоих вариантов в сэндвич-трубе, достаточно внутренние цилиндры сопоставить “по конденсату”, а наружные “по дыму”. Сопоставление обоих цилиндров одинаковым способом может привести к быстрому засорению дымохода.
  • Грубая ошибка — использование общестроительной изоляции вместо термоизоляции. В строительстве используется много изолирующих материалов, но при обустройстве дымохода необходимо выбирать материалы с наилучшей теплоизоляцией. Таким материалом является минеральная вата. При устройстве внешней изоляции допускается использование базальтовой ваты, но если труба значительно прогревается снаружи, уже через несколько часов базальтовая вата начнет нагреваться.

Последовательность установки

Монтаж дымохода вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться через перекрытия и крышу.

Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста.

Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

Монтаж дымохода

Монтаж тройников, колен и отводов выполняется с помощью кронштейнов, закрепляемых на стены через каждые 2 м

Обратите внимание, что нельзя прокладывать дымоход поблизости от электрической проводки или газового трубопровода, во избежание взрыва, возникновения пожара

На крышу дымоход выводят на расстоянии 50-150 см от высшей точки, а его высота должна превышать конек хотя бы на 0,5 м. Монтаж дымохода с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.

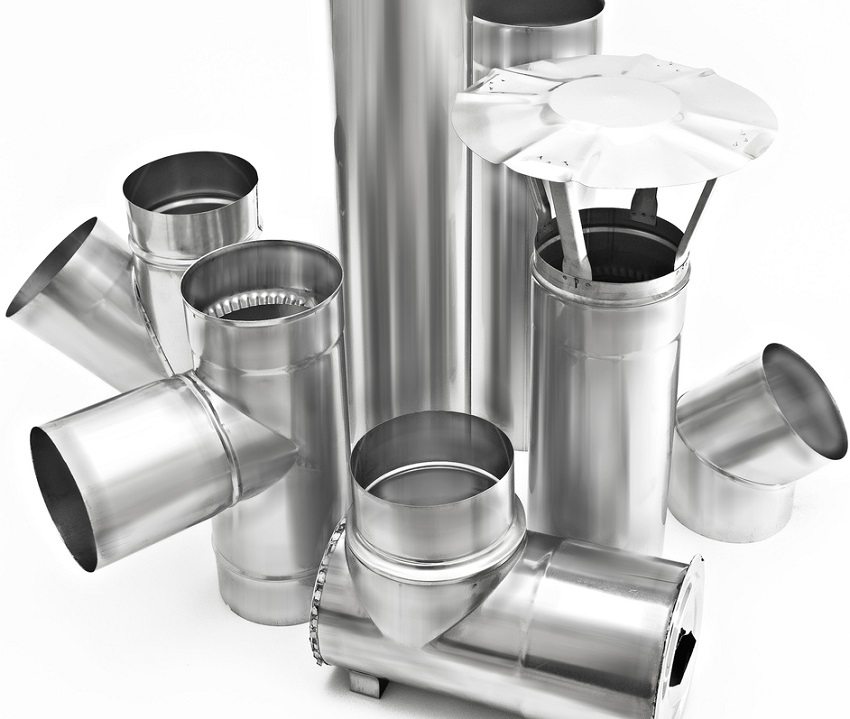

Технические характеристики сэндвич трубы

  1. Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

Сендвич трубы оцинкованные и из нержавеющей стали

  1. Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

  1. фланцевым способом;
  2. байонетным;
  3. по мостику холода;
  4. под дым;
  5. по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

  • Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
  • В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
  • Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
  • Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
  • Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
  • Температура выходящего газа не должна превышать 500°.

На заметку! Чистить дымоход требуется 2 раза в год, с равными промежутками по времени.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю

Нюансы монтажа

При оборудовании дымохода одной из ключевых задач является обеспечение качественной тяги, на которую атмосферные факторы оказывают минимальное воздействие. В таком случае дым будет полностью выходить наружу, не проникая в помещение, но самое главное, что будет обеспечен высочайший уровень пожарной безопасности.

Размер дымохода зависит от высоты самого здания, а также формы крыши. При плоской кровле достаточно, чтобы труба возвышалась над ней на полметра.

Если же кровля конькового типа, то длина возвышающегося дымохода зависит от того, какое расстояние до конька:

  • если не более полутора метров, то требуется хотя бы полметра трубы над коньком;
  • если до трех метров, то дымоход должен идти вровень с коньком;
  • если свыше трех метров, то длины видимой части трубы определяется на базе виртуально проведенной линии с 10-градусным наклоном.

В самой мансарде целесообразно размещать дымоход вдоль стен либо перегородок. Конструкция должна иметь такую конфигурацию, чтобы горизонтально расположенные участки имели протяженность не более одного метра.

Важно также следить за тем, чтобы дымоход не соприкасался с электропроводкой и элементами различных коммуникаций. Монтаж дымоотвода должен начинаться от котла с постепенным наращиванием высоты путем соединения элементов друг с другом и скрепления их посредством хомутов

Чрезвычайно важной задачей, которая должна быть решена в процессе обустройства дымохода, является обеспечение герметичность стыков. С этой целью используют герметик, не теряющий своих свойств под воздействием высоких температур, которым промазываются места стыков

Также тщательно загерметизировным должно быть место вывода трубы через кровлю, чтобы предотвратить проникновение влаги и холодного воздуха внутрь мансарды.

С этой целью обычно прибегают к использованию специальных проходных узлов, называемых мастер-флешами.

Они имеют вид эластичных оснований с гибкими вставками из металла по периметру. Завершается процесс монтажа выводом дымохода на нужный уровень и креплением оголовка.

Ксения Скворцова. Главный редактор. Автор. Планирование и распределение обязанностей в команде контент-производства, работа с текстами. Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

  • В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
  • Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

  • легкий вес — способствует удобству сборки и не требует возведения фундамента;
  • модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
  • простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
  • гладкость внутренней поверхности;
  • стойкость к прогоранию — способствует длительной эксплуатации дымохода;
  • тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

  • одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
  • двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

  1. Простая оперативная установка.
  2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
  3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

  1. Печь, камин 340 — 660 градусов.
  2. Банная печь 420 — 720 градусов.
  3. Газовый котел 125 — 210 градусов.
  4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
