Монтаж пластиковых окон своими руками

Как производят замеры

Большинство квартир имеют проёмы без четверти. Под понятием «четверть» предусматривается внутренняя рамка. Ее ширина — 6 см. Другими словами — четверть кирпича, потому так и называется. Ее предназначение:

воспрепятствовать выпадению окна;
укрепить всю конструкцию.

Верные замеры окна обеспечивают правильный монтаж окна

Допустим, четверть отсутствует. Тогда рама устанавливается на анкеры. Дальше потребуется закрыть пену нащельниками.

Можно выявить, есть ли четверть, простым способом. Достаточно определить визуально, разнятся ли наружная и внутренняя ширина рамы. Если они разные, то четверть предусмотрена изначально.

Первое действие. Определяют ширину проёма, то есть дистанцию между откосами. Для уточнения результата штукатурку удаляют.

Второе действие. Измеряют высоту. Это размер от подоконника до откоса сверху.

Чтобы точно определить ширину окна, берут ширину проёма и из этого показателя вычитают величину монтажного зазора в двойном размере. А высоту определяют таким способом: берут высоту проёма и от нее отнимают два монтажных зазора, а еще, с целью получения окончательного результата, вычитают высоту профиля для подставки.

Дальше сверяют, насколько проём симметричен, прямолинеен. С определением помогут:

отвес;
уровень.

Любая из неровностей и дефектов непременно должна быть отражена в чертеже.

Определение ширины водоотлива

Для этого следует взять показатель имеющегося отлива и прибавить 5 см, этот добавок предназначен для загиба. К тому же приходится учитывать ширину:

утеплителя;
последующей облицовки, если фасад будет впоследствии специально облицовываться.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Установка створок, стеклопакетов и подоконника

Когда пена высохнет, её нужно аккуратно подрезать по плоскости рамы, чтобы она не мешала работе створок.

Потом переходят к установке стеклопакетов. Их нужно поставить на место и закрепить раскладкой. Во время этой операции также должна соблюдаться аккуратность. Раскладка подбивается деревянной киянкой, но если её нет, то можно использовать и металлический молоток.

Чтобы установить створки, нужно чтобы фурнитура для окон ПВХ не была загрязнена

Особое внимание нужно уделить смазке, находящейся на петлях. Если на них попала пыль или прочий мусор, то следует произвести замену данного вещества. Такая мера убережёт петли от быстрого износа

Такая мера убережёт петли от быстрого износа.

Если пластиковое окно не имеет импоста, то створки закрываются друг на друга. В этом случае необходимо проверить положение вертикальности и притвора.

Створки должны плотно и равномерно находить одна на другую. Если был замечен перекос, то его нужно устранить. Это выполняется путём регулировки петель. В зависимости от положения зазора, настраивается верхний или нижний механизм.

Когда всё будет готово необходимо установить нащельники на окна ПВХ. Этот декоративный элемент не только сделает конструкцию более привлекательной, но и станет дополнительной защитой от сквозняка.

Наступает момент монтажа подоконника. Его нужно отпилить по ширине оконного проёма. Это будет длина доски. Шириной подоконник должен быть таким, чтобы край его немного перекрывал приборы отопления. От стены подоконник может выступать на 5 см.

Готовую доску вставляют в нижней части окна. Подоконник обязательно должен упереться в подставочный профиль до конца. Правильность установки проверяется строительным уровнем. Необходимо сделать небольшой уклон, не более 2 мм на 40 см ширины подоконника. Доска защёлкивается на подставочном профиле, а с краю устанавливается подпорная планка. Часто для этого используются металлические перфорированные пластины. С их помощью можно жёстко закрепить подоконник в проёме.

Все пустоты под ним заполняются пеной. Она послужит не только фиксатором, но и дополнительным утеплителем. Иногда защёлка подставочного профиля недостаточно прижимает доску. В этом случае может образоваться зазор на стыке этих двух элементов. Его поможет устранить специальный герметик для пластиковых окон, которым заполняют образовавшуюся щель. Им также можно скрыть некоторые дефекты, появившиеся в процессе установки.

Подготовительные работы

Объем подготовительных работ зависит от двух факторов:

Нужно ли удалять старые рамы. Обычно этот процесс не вызывает существенных проблем, как говориться, «ломать – не строить». Но после демонтажа нужно тщательно осмотреть проем. Все, что отваливается, нужно убрать, а выступы сровнять. Если после удаления проем испортили выбоины или трещины, их нужно тщательно зашпатлевать цементной смесью. Чем ровнее проем – тем меньше труда будет требоваться, чтобы поставить раму на место.
Как будут монтироваться окна. Если планируется ставить на сквозные анкера, придется частично разобрать новые рамы. Если на пластины – возни меньше, но такой способ не отличается надежностью.

Выбрать способ монтажа можно, исходя из ветровой нагрузки и качества самих окон. Если в вашем регионе нет шквальных ветров, а расположение дома таково, что большую часть года ветер будет дуть вдоль окон, а не поперек, можно поставить и на пластины. Но не нужно брать узкие и тонкие крепежные элементы. А для надежности – лучше взять анкера. Чтобы понять почему этот способ лучше, рекомендуем к просмотру видео:

https://youtube.com/watch?v=yL5_OTqmXJ4

Подготовительные работы

Перед их проведением в первую очередь из помещения, в котором предстоит осуществлять монтаж пластикового окна необходимо убрать мебель и другие предметы, что способны мешать. Все что нет возможности вынести, и может испачкаться, нужно оклеить полиэтиленовой пленкой с использованием малярного скотча. Отделку стен и пола возле оконного проема также не помешает обезопасить посредством указанных материалов, если в комнате их замена в ближайшее время не предвидится.

Подготовка оконного проема

В итоге в месте проема, перед тем как ставить пластиковое окно в обязательном порядке нужно снять краску, а также убрать весь мусор и пыль. Если монтаж совершается в деревянном доме в ранее эксплуатируемую коробку, то требуется до проведения установочных работ состругать ее верхний слой, что за предыдущий период службы подвергся разного рода неблагоприятным воздействиям. Если нет полной уверенности в качестве верхнего покрытия, и имеются опасения, что со временем произойдет отслоение, то лучше выполнить его снятие.

Когда дом не из древесины, то необходимо убедиться в отсутствии выступающих элементов, устранение которых можно выполнить, пользуясь соответствующим ручным или электрическим инструментом, а также выбоин, трещин и щелей в месте проема. При обнаружении участков с наличием таких и подобных повреждений требуется осуществить их выравнивание посредством обыкновенного цементного раствора. В результате необходимо добиться максимальной ровности проема, поскольку это оказывает существенно влияние на легкость дальнейшей установки. По окончании следует убрать весь образовавшийся в ходе подготовительных работ мусор и пыль.

Подготовка пластикового окна

Ее нужно производить в такой последовательности:

Первым делом следует осуществить вытаскивание штифта, который вставлен в верхнюю петлю, благодаря чему удастся добиться отделения створки от рамы

Для этого необходимо выполнить его осторожное поддевание внизу посредством плоскогубцев и отвертки.
Дальше при небольшом совершенном приподнимании требуется осуществить снятие створки с нижней петли. Если предстоит монтаж глухого пластикового окна, то из него следует произвести вынимание стеклопакетов, что чего надо заранее извлечь сначала продольные, а потом поперечные штапики. Для их удаления можно прибегать к использованию ножа или шпателя, острие которых необходимо аккуратно помещать в зазор и неспешно смещать, чтобы избежать повреждения стекла.

Для их удаления можно прибегать к использованию ножа или шпателя, острие которых необходимо аккуратно помещать в зазор и неспешно смещать, чтобы избежать повреждения стекла.

Важно! Установить пластиковое окно небольших размеров можно, избежав снятия створок или стеклопакетов, если при его фиксации воспользоваться монтажными пластинами. При наличии возможности лучше исключить нарушение целостности конструкции, оставив ее в первоначальном виде.

На следующем этапе требуется под углом прислонить стеклопакет или створку к стене, разместив на ровной поверхности, на которую необходимо предварительно застелить картон или другой мягкий материал.

Обратите внимание! Категорически запрещается размещать стеклопакет или створку плашмя, а также ставить с перекосом, поскольку даже мелкий камешек, что может оказаться под основанием, способен привести к образованию трещин.

Далее с наружной стороны рамы следует произвести снятие защитной пленки. Если этого не совершать заблаговременно, то в дальнейшем будет значительно тяжелее и потребуется прибегнуть к применению специальных средств, к примеру, воспользоваться строительным феном.
Следом вне зависимости от вида крепежей, посредством которых будет осуществляться фиксация, нужно произвести разметку мест их будущего расположения. Специалисты рекомендуют соблюдать шаг в 40 см или слегка меньше, а в соответствии с нормами расстоянии между ними не должно превышать 70 см. По стандарту от углов и импоста требуется делать отступ в 15 см. При использовании монтажных пластин их надо предварительно перед проведением установочных работ привинтить к раме саморезами. Если в ходе закрепления применяются анкера или протяженные саморезы, то под них требуется делать отверстия. Для этого необходимо пользоваться сверлом по металлу, посредством которого надо осуществлять работы с наружной стороны рамы.

Временами от некоторых специалистов можно услышать о потребности до совершения монтажа пластикового окна производить оклеивание защитной пленки ПСУЛ, но при этом нередко люди, которые устанавливают его своими руками самостоятельно, сталкиваются с неудобствами и утверждают, что благоразумнее выполнять ее фиксацию по завершении процесса.

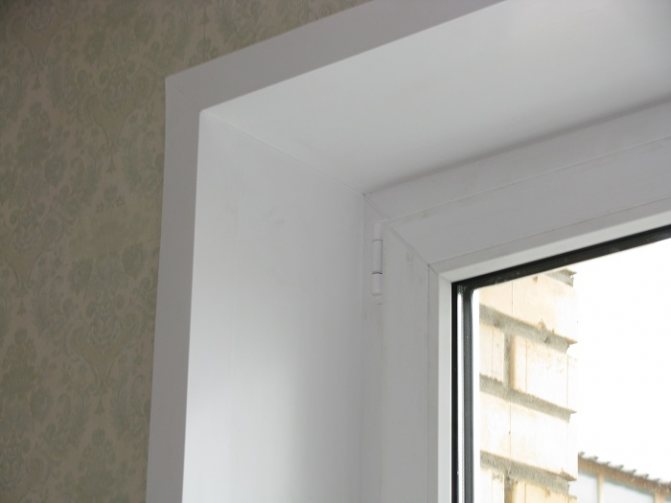

Оформление откосов

Откосы служат декоративным элементом, улучшают тепло- и звукоизоляцию и предотвращают запотевание окон. Они предохраняют монтажную пену от разрушения под действием средовых факторов. Если пренебречь этими деталями, пена будет впитывать воду и разрушаться, в результате чего качество изоляции будет с каждым годом все хуже. Чаще всего используют пластиковые откосы. Они сочетаются с самими окнами (можно выбрать панели под цвет рамы), легко моются, не выгорают на солнце. Служить они могут 20 лет и более. Нарезать панели можно лобзиком или специальным ножиком. Еще один вариант – отделка гипсокартоном: под ним можно организовать утепление минватой или пенопластом. Однако во влажных комнатах можно устанавливать лишь некоторые виды таких листов. Также практикуется отделка плиткой, металлопрофилем, сайдингом. Внутри помещения можно использовать и дерево, предварительно обработанное антигрибковыми пропитками.

Иногда откосы оштукатуривают. Это дешевая и простая процедура, совместимая с окрашиванием проема. Однако утеплить окна в этом случае не получится, из-за чего на них будет оседать конденсат. Если используется краска, она должна хорошо переносить влагу и действие прямых солнечных лучей.

Тип утеплителя выбирают в соответствии с состоянием проема и области вокруг стыка рамы и стен, а также ее шириной. Если в этой зоне много неровностей и дефектов, хорошо использовать минвату. Если плоскости гладкие, а зазор узкий (5 см и менее), подойдет изовер или пенополистирол толщиной 3 см.

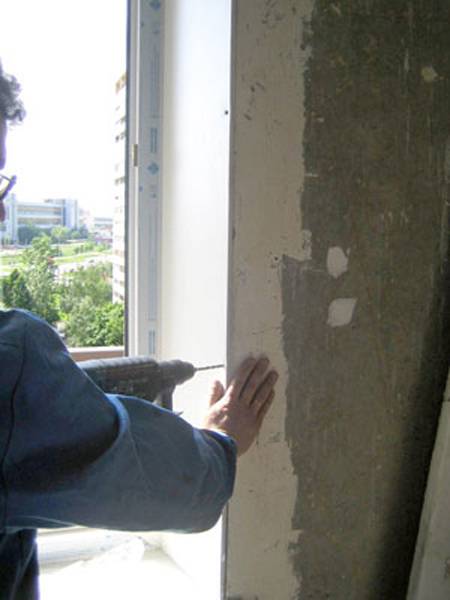

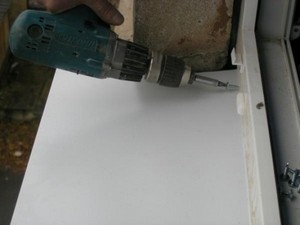

Пластиковые откосы монтируют на каркас. По периметру саморезами фиксируются деревянные планки

При этом важно контролировать ровность уровнем. Стартовые полосы крепятся по кромкам некрупными саморезами

Профиль в форме буквы F нарезают по высоте откоса и фиксируют к планке при помощи степлера. Панели вставляют в стартовые детали, а под пластик укладывают утеплитель. Затем соединяют конструкцию с F-профилем. Если после монтажа откосов обнаружились неровности в стыковых местах, их заделывают силиконовым герметиком.

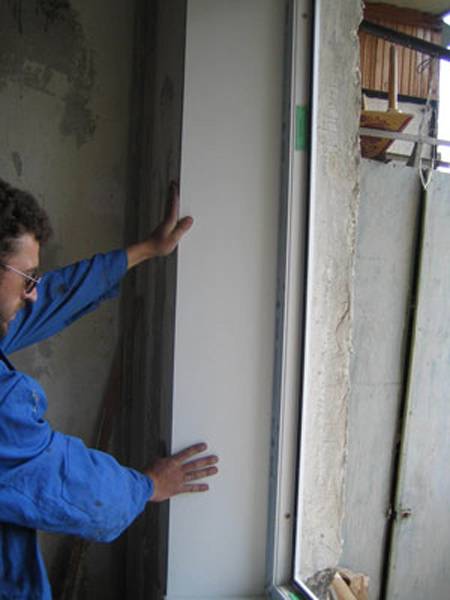

Подобным же образом выполняется оформление с использованием сэндвич-панелей. Это утепленный тип облицовки, уже имеющий прослойку из минеральной ваты. Если после монтажа панели в профиль имеется свободное место, его надлежит заделывать монтажной пеной, а не цементом.

Замеры окон

Выполняя необходимые замеры, нужно обратить внимание на то, что оконные проемы существуют с четвертью и без. Соответственно и формулы вычисления размеров у них разные. Для первого случая мы должны измерить ширину проема между существующими четвертями, это делается в самом узком месте

А затем к полученным цифрам прибавить 3-4 см – это и будет шириной нашей пластиковой рамы

Для первого случая мы должны измерить ширину проема между существующими четвертями, это делается в самом узком месте. А затем к полученным цифрам прибавить 3-4 см – это и будет шириной нашей пластиковой рамы

Помимо этого, важно произвести проверку: самое большое расстояние между вертикальными четвертями не должно превышать расчетную ширину блока

Высота определяется путем замеров между верхней четвертью и нижней поверхностью проема окна.

Если оконный проем без четверти, искомые величины можно получить, отняв от вертикального размера 5 см (чтобы поставить подоконник) и 3 см от горизонтального.

При определении размеров подоконника и отлива стоит учесть такие детали:

Часто размеры подоконника выбирают, исходя из его функциональности. Он должен накрывать отопительные батареи и на нем должны помещаться комнатные цветы;
По длине подоконник берут превышающий на 8-10 см проем окна, его края должны утопиться в полости откоса приблизительно на 4-5 см;
Размеры отлива вычисляют с учетом планируемого утеплителя. Рекомендуется оставлять его выступающим на 5-10 см от стены.

Особенности замеров балконных окон

При вычислении ширины балконных окон за основу берется протяженность парапета, именно на него будет налегать вся конструкция. Также с обеих сторон необходимо отнять по 6-7 см, которые понадобятся для монтажа углового профиля, с помощью него соединяются оконные блоки лицевой и боковых частей

Расстояние от крыши до перил, за исключением разницы в 2,5-3 см, которые важно отставить на зазоры для крепления, будет являться высотой

Касательно боковых балконных рам, их размеры определяются тем же способом. Единственное, от ширины нужно отнять 6-7 см для монтажа углового профиля, а также 2,5-3 см для зазора от стены до окна.

Особенности замеров окон в частных домах и постройках старого фонда

Осуществляя замеры окон в частных домах и постройках старого фонда, рекомендуется предварительно отбить с двух сторон часть откосов (на участках замеров). Это делается для того, чтобы посмотреть, что представляет из себя пространство, занятое под оконный проем. Очень часто случается, что там присутствуют обветшавшие цементный раствор и различные утеплители, которые способны посыпаться в процессе разборки имеющегося окна. Положительным моментом здесь является то, что новую пластиковую конструкцию можно будет несколько увеличить за счет расширения очищенного оконного проема.

Основные этапы подготовки в частном доме

Подготовка может быть произведена 2-мя способами:

с помощью опорных арматур;
путем цельного крепления.

Действия:

Извлечь старый стеклопакет вместе со штапиками. Пронумеровать их, чтобы при монтаже установить в том же порядке, не допустить появления зазоров.
Наклонить на себя слегка раму, вынуть стекло.
Снять с навесов заглушки, открутить болты.
Повернуть ручку в режим проветривания, приоткрыть. Снять фрамугу так, чтобы с рамы не слетели специальные перемычки для разделения створок.
Разметить точки под анкера, по 2 снизу и сверху стекольного пакета, по 3 с каждой стороны. Просверлить отверстия.

Если стены изготовлены из ячеистого бетона ((в панельном доме), т.е

хрупкие, то важно выполнять крепежи из анкерных подвесов. Фиксировать к стене закаленными саморезами

Если старые элементы (например, металлические) никак не поддаются снятию, то можно их распилить. Далее очистить рабочую область от пыли.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
Заполняем шов монтажной пеной.
Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

Наносим метки на те места рамы, где впоследствии будет происходить крепление.
К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.

На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

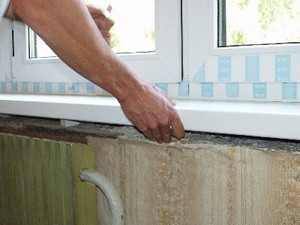

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

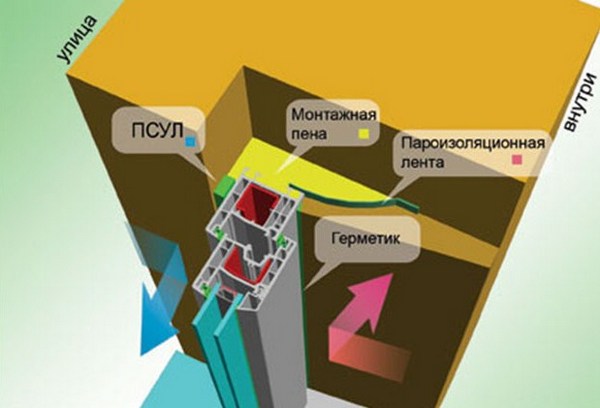

Общие требования к монтажу по ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» введен в действие распоряжением Госстроя РФ с 01.03.2003.

В связи с необходимостью корректировки проектной документации для проектных и строительных организаций переходный период для освоения ГОСТа установлен до 01.07.2003. К российским нормам присоединились республики Азербайджан, Казахстан, Киргизия, Молдова и Узбекистан.

Что нового? Новые нормы приносят значительную формализацию монтажа окон и требуют многочисленных документов. Среди них надо отметить необходимость наличия у каждой монтажной фирмы «Инструкции по монтажу окон», утвержденной в местных органах власти, необходимость разрабатывать монтажные узлы окон для каждого строящегося объекта и согласование узлов с заказчиком, рекомендуется проводить анализ тепловых полей, а также предусмотрено оформление актов сдачи-приемки оконных проемов перед монтажом, акты проведения скрытых работ и акты сдачи-приемки выполненной установки окон.

Особый интерес в нормах представляют Приложения:

Приложение А (рекомендуемое) представляет собой чертежи с примерами монтажа окон;
Приложение Б (рекомендуемое) выдвигает требования к креплению окон в проемах;
Приложение В (обязательное) представляет собой собственно требования к монтажу окон в целом и по сути является главным рабочим документом;
Приложение Г (рекомендуемое) описывает требования к методу расчета тепловых полей (анализ изотерм).

В целом, российские нормы на монтаж приближают нас к нормативам, принятым в Европе, и, в частности, в Германии.

ГОСТ требует от оконных фирм большого числа формальностей и имеет больше требований по проведению испытаний конструкций швов и применяемых для них материалов.

Формализация оправдывается борьбой с российской халатностью.

Испытания материалов и швов в целом оправдывается тем, что до сих пор в России подробных норм на монтаж не было вовсе, нет накопленного научного опыта по определению свойств монтажных материалов и качества швов. Конечно, для потребителя нет необходимости знать все положения этого ГОСТа это обязанность профессионалов.

Не вникая в тонкости, можно говорить о трех основных принципах установки окон, на которые надо обратить самое пристальное внимание

Что нужно знать владельцу деревянного дома?

Процесс монтажа ПВХ окна очень зависит от материала изготовления стен. В случае с конструкциями из кирпича и пенобетона различия сводятся только к величине заглубления анкеров. С проемами из бруса и сруба все немного сложнее.

Если стены дома сделаны из древесины, вам нужно запомнить ряд важных правил. Во-первых, приступать к установке ПВХ окон в деревянный дом рекомендуется не ранее чем через год, а еще лучше через 2 года после завершения строительства дома. Данное требование продиктовано тем, что в течение этого времени материал дает усадку. Наименьшей величиной и периодом усадки характеризуется клееный брус. Во-вторых, окна не устанавливаются прямо в проем. Изделие можно монтировать исключительно в деревянную коробку. Она защитит ПВХ окно от деформации. Блок не должен иметь никаких дефектов, следов поражения насекомыми и гнилью и т.д. Прежде чем начинать какие-либо работы, древесина в обязательном порядке должна быть обработана антисептиком.

Через 1-2 года усадка не прекращается полностью, но является уже не такой сильной. После установки ПВХ окон и завершения отделочных работ она тоже будет происходить. Именно поэтому вверху между коробкой и проемом нужно оставить зазор в 30-70 мм. Размер этого зазора подбирается с учетом типа и влажности строительных материалов. После завершения монтажа данный зазор необходимо заполнить джутом и закрыть наличниками.

Строительные нормативы не устанавливают каких-либо четких рекомендаций в отношении материалов для подоконников и отливов. Как правило, применяются стандартные отливы, идущие в комплекте с ПВХ окном. Подоконник можно сделать деревянным или полимерным. Нижний профиль можно опирать непосредственно на подоконник из дерева, т.е. это изделие вы можете при желании установить до монтажа окна. Или же можно не избавляться от старого подоконника, если он нормально сохранился.

Опытные строители дают очень полезную рекомендацию, которой нет в нормативных документах, но она будет полезна любому человеку, решившему выполнить самостоятельный монтаж ПВХ окна. Древесина пропускает испарения. Если не предпринять никаких действий по этому поводу, данные испарения будут постепенно ухудшать свойства монтажной пены. И чтобы предотвратить увлажнение пены, вдоль линии ее нанесения следует наклеить пенополиэтиленовую фольгированную ленту.
