Правила монтажа жидкостной запорной арматуры
Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.
Она складывается из 5 основных действий:
Персональный клапан для унитаза.
- Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
- Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;

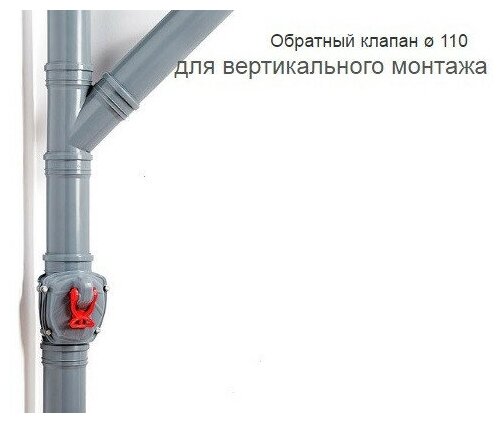

- Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;
Принцип работы вертикальной мембранной конструкции.
- При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
- На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.
Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.
Горизонтальный клапан с двумя заглушками.
- На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
- Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
- Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
- И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

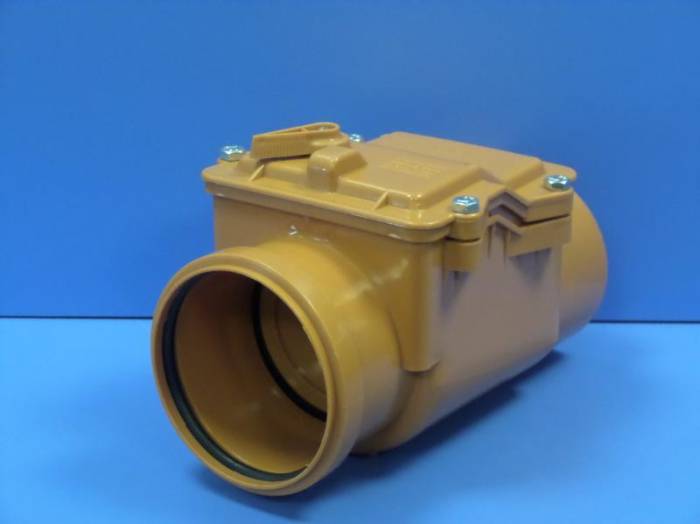

Пластиковый обратный клапан на 110 мм.
Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.
Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.
В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.
Обратный клапан с поворотом на 90º.
Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.
Врезка затвора на центральный слив.
В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.
Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.
Конструкция с возможностью ручной блокировки потока.
При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.
Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.
Варианты металлической запорной арматуры.
Основные правила эксплуатации ОК
Обратные клапаны, как и любое запорное оборудование, потребуют некоторого ухода за собой. Своевременная замена изношенных элементов поможет избежать неожиданного затопления помещения. Для частных домов периодичность чистки клапанов от мусора составляет 3 – 4 раза в год, для многоквартирного дома немного пореже – 1-2 раза в год. Если при работе клапана послышится нехарактерный скрежет или скрип, посторонний шум, то его необходимо сразу же проверить и осуществить внеплановую прочистку. Необходимо отметить, что ресурс износостойкости каждого компонента в рассматриваемом устройстве должен быть указан производителем в инструкции к нему. Большинство деталей возможно заменить по гарантии, а ежели срок ее истек, то уж лучше сменить всё устройство целиком.
Почему часто возникают засоры канализации?
Прочистка засора канализационной сети
Наверное, существуют счастливцы, которые никогда не сталкивались с таким неприятным явлением, как засор канализации. Большинству же из нас довелось наблюдать картину, когда стоки не просто не уходят в сточные отверстия сантехнических приборов, но и наоборот, начинают вытекать оттуда, затапливая квартиру нечистотами.
Если такая ситуация возникает часто, то причиной, скорее всего, является недостаточный уклон труб
Дело в том, что для нормального функционирования системы важно, чтобы стоки двигались по трубам с оптимальной скоростью
Если уклон труб недостаточен, то жидкость будет передвигаться слишком медленно, и твердые включения успеют осесть в трубе, перекрывая просвет и не давая жидкости двигаться. Но и слишком крутой уклон трубопровода может привести к образованию засора. Ведь слишком быстро сливающаяся вода не успеет смыть и унести твердые отходы.
Гидрозатвор – место засора канализации
Наличие в трубе осадка приведет к тому, что в месте загрязнения будут и дальше накапливаться отходы, что в конечном итоге приведет к полному перекрытию просвета трубы. Это приведет к остановке системы.
Еще сложнее ситуация в многоэтажках. Там, при наличии засора и продолжающемся поступлении стоков с верхних этажей, загрязненная вода начнет выливаться из сантехнических приборов в квартирах, расположенных ниже.
Решить проблему может прочистка труб, обязательно нужно будет прочистить и сифон для канализации. Однако если причина образования засоров устранена не будет, то аварийные ситуации будут повторяться с завидной регулярностью.
Итак, основными причинами возникновения засоров является:
- Неправильная эксплуатация канализации.
- Износ канализационных труб, в результате которого сильно уменьшилось внутреннее сечение труб.
- Неправильно выдержанный уклон канализационного трубопровода.
- Использование при монтаже системы горизонтальных отводов под прямым углом. Такое резкое изменение направления потока сильно меняет его скорость и может привести к образованию засора.
Совет! При монтаже канализационного трубопровода в горизонтальных плоскостях рекомендуется использовать отводы с углом 45 градусов.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Необходимость воздушного клапана
Вместо обычного забортного приспособления для систем канализации диаметра 100 единиц, может использоваться еще и обратный воздушный клапан. Но, учтите, что этот вид приспособления способен функционировать исключительно в местах, где температура воздуха всегда положительная. Смотрите на фото, как выглядит такая аппаратура.
Воздушный клапан для канализации
Установка крепиться в зависимости от того, присутствует ли трап для слива в полу. При его наличии, конструкция помещается на 35 см выше от напольного покрытия. Если подобное устройство отсутствует воздушный механизм помещается выше в зависимости от самого высокого стока сантехнических приборов. Такую деталь монтируют преимущественно в свободный отрезок трубопровода или в специально установленный переходник неподалеку от унитаза.
Пластиковый обратный клапан для канализации
Важно!Не пытайтесь выполнить конструкцию запорного типа для канализации своими руками. Эти устройства производиться только в заводских условиях при использовании специального оборудования
Самодельный инструмент не будет выполнять требуемых функций в санузле.
Виды канализационных клапанов
На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.
По месту применения
Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.
Клапаны для установки внутри квартиры можно использовать двумя способами:
- установить один прибор на трубу канализации;
- установить несколько элементов на каждый сантехнический прибор.
Устройство изделия с размерами на чертеже
Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.
По способу монтажа
Согласно способу установки, обратные канализационные клапаны можно поделить на:
- фланцевые;
- межфланцевые;
- муфтовые.
Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.
Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.
Еще один вид обратного канализационного клапана – муфтовый или резьбовой
Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».
По материалу изготовления
Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:
- Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
- Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
- Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
- Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.
Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе
Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.
Для чего нужен обратный клапан
Канализация представляет собой систему трубопроводов, размещаемую в подвальных помещениях, предназначенную для направленного движения сточных вод. В результате некачественного монтажа или неправильной эксплуатации в трубах образуется засор, препятствующий движению жидкости по системе.
Причинами возникновения засора могут быть:
- Попадающие в канализационные трубы вещи (тряпки, полиэтиленовые пакеты, плотная бумага, строительный мусор и т. п.);
- Отводы труб, расположенные под прямым углом, вызывают резкое уменьшение скорости движения стоков, что способствует постепенному скоплению в них твёрдых частиц;
- На стенках старой канализации образуется осадок, уменьшающий диаметр труб, внутренняя поверхность становится шероховатой, препятствуя передвижению твёрдых масс;
- При уклоне канализационного трубопровода, не соответствующем нормам, осадок быстро скапливается на его внутренних стенках.
При образовании пробки в результате засора жидкость из канализации начинает движение по пути наименьшего сопротивления — на ближайший этаж. Это актуально как для многоэтажных, так и для частных домов.
В многоквартирных домах чаще всего затапливаются первые этажи. Но засор в результате попадания посторонних предметов может возникнуть в фановой трубе (стояке) на любой высоте, поэтому от угрозы затопления сточными водами не защищён ни один этаж.
Обратный клапан служит для препятствования перемещения жидкости против заданного движения. Это устройство применяется не только в канализационных трубопроводах, но и в системах водоснабжения, отопления, насосных станциях.
Устройство
Конструкционно обратные клапаны любого вида одинаковы. Устройство можно разделить на 4 зоны:
- Приёмная. Крепится к канализационной трубе. Расположена перед блокировочным (перекрывающим) механизмом.
- Механизм блокировки. Основной узел клапана. Состоит из рабочего элемента и седловины с уплотнителем. Открывается только в одну сторону. Предотвращает обратное проникновение стоков. Рабочим элементом служит шар, затвор тарельчатый поворотный или золотник на штоке.
- Выводная. Расположена за блокировочным механизмом. Крепится к продолжению канализации.
- Люк ревизионный. Размешается в зоне перекрывающего механизма. Предназначен для очистки перекрывающего механизма от осадка и скоплений мусора.
Детали обратного клапана Внутреннее сечение клапана совпадает с сечением трубы для свободного перемещения стоков в заданном направлении.
Принцип работы
При отсутствии движения сточных вод в состоянии покоя блокировочный механизм обратного клапана находится в закрытом положении. Канализационный просвет полностью перекрыт.
Поток жидкости, движущейся в допустимом (прямом) направлении, напором открывает заслонку и беспрепятственно движется по канализации. Как только давление спадает, блокиратор закрывается, препятствуя обратному движению сточных масс.
Где устанавливается обратный клапан?
В зависимости от поставленных задач, обратный клапан (или, как его еще называют фановый клапан) может быть установлен в нескольких местах. Наиболее часто такие устройства устанавливаются в каждой квартире при входе канализации в общий стояк.
Управляемый обратный клапан
Некоторые думают, что обратный клапан лучше установить общий, на канализационный стояк. Но такое мнение ошибочно. Дело в том, что если стояк забьется внизу (например, в подвале, что часто и происходит), то стоки пойдут наверх и попадут в квартиры первого этажа. Поэтому их владельцам лучше подстраховаться и установить обратный клапан внутри квартиры.
Иногда такие конструкции устанавливают перед сантехническим прибором или группой. Например, в ванной комнате можно смонтировать обратный клапан на канализационной трубе, он предотвратит поступление стоков в ванну, если труба забьется. Также такие устройства необходимо ставить при обратном наклоне трубы.
Технические характеристики
Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:
Технические характеристики.
- Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
- Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
- Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.
Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.
Исполнение
Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.
Принцип работы
Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.
Принцип работы.
Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.
Виды и классификация
Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:
- Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
- Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.
Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.
Обзор обратных клапанов для насосов
Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).
Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.
Обратные клапаны для насосов.
Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.
Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.
Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.
